Парт-номер 02354DKS

Уличная точка доступа Wi-Fi 6 Huawei AirEngine 5761R-11

Wi-Fi 6 (802.11ax)
потоки 2+2

от 81 955 ₽

Цена за штуку со склада в Китае

В наличии 45 шт на складе в Китае

14 рабочих дней до Москвы с таможенным оформлением.

Белый импорт. Таможенная декларация на единицу товара, договор с ООО и НДС.
Более 1 100 проектов, пять инженеров HCIE в штате. Совместимость и конфигурацию проверяем до оплаты.
Гарантия и сервис по контракту, четыре уровня SLA.

Для какой задачи это исполнение

Wi-Fi за пределами здания: двор предприятия, парковка, перрон, площадка между корпусами, летняя веранда. Корпус рассчитан на улицу, поэтому точку вешают на фасад или столб и не строят под неё бокс с подогревом. AirEngine 5761R-11 берут там, где нужна одна знакомая сеть внутри и снаружи, а не отдельный уличный сегмент.

Характеристики словами

Стандарт Wi-Fi 6, два пространственных потока в каждом диапазоне, антенны встроенные. Встроенные означает предсказуемую зону вокруг точки и отсутствие возни с юстировкой: ставим и покрываем площадку. Когда нужен узкий луч вдоль дороги или между корпусами, смотрят исполнение с внешними антеннами.

Что докупить

Кронштейн под столб или фасад, кабель наружного исполнения, грозозащиту на вводе в здание и коммутатор с PoE. Класс питания сверяем по паспорту перед выбором коммутатора: уличные исполнения обычно требуют больше комнатных. Управление такое же централизованное, через контроллер или коммутатор доступа.

Отдельный вопрос это трасса до точки. Витая пара работает до ста метров, и на улице этот предел выбирается быстрее, чем внутри здания: до столба на краю территории редко бывает близко. Когда расстояние больше, ставят промежуточный узел с коммутатором в антивандальном шкафу или тянут оптику и ставят преобразователь на месте. Оба варианта считают на этапе проекта, а не на монтаже.

Соседние исполнения

Комнатный аналог той же серии это AirEngine 5761-12W, он заметно дешевле и для помещений берут его. Для дальних пролётов и направленного покрытия есть AirEngine 6760R-51E с внешними антеннами. Список исполнений на странице серии AirEngine 5761. Соседние серии собраны в категории «Точки доступа AirEngine».

Наличие и поставка

Позиция есть на складе в Китае, 14 рабочих дней до Москвы, цена 81 955 ₽ с НДС 22 %.

Вопросы и ответы

Выдержит ли мороз

Корпус уличного исполнения рассчитан на работу вне помещения, диапазон температур и класс защиты смотрим в паспорте конкретной ревизии перед заказом. Отдельный обогреваемый бокс такой точке не нужен. Что действительно закладывают в проект, так это грозозащиту на вводе кабеля в здание и заземление кронштейна.

На чём держать питание

Питание идёт по тому же кабелю, что и данные, от коммутатора с PoE или от инжектора. Для улицы считают длину трассы: сто метров это предел для витой пары, дальше ставят промежуточный коммутатор или переходят на оптику с медиаконвертером. Класс питания уточняем по паспорту, чтобы бюджет коммутатора сошёлся.

Чем отличается от комнатной точки

Корпусом и ценой, а не радиочастью: потоки и стандарт те же. Разница в защите от воды, пыли и температуры, в креплении и в требованиях к монтажу. Ставить комнатную точку под козырьком вместо уличной означает менять её после первой зимы, поэтому в смету закладывают исполнение по месту установки.

Когда отгрузите

Позиция в наличии на складе в Китае. Срок поставки 14 рабочих дней до Москвы с таможенным оформлением. Цена в рублях, НДС 22 %, артикул для счёта 02354DKS. Кронштейны, грозозащиту и коммутатор с PoE подбираем отдельными строками спецификации.

Характеристики позиции 02354DKS
Стандарт Wi-Fi	Wi-Fi 6 (802.11ax)
Место установки	улица
Пространственные потоки	2+2
Антенны	встроенные
Вес нетто, кг	1,91
Вес брутто, кг	3,73
Максимальная мощность, Вт	17,7
Габариты В×Ш×Г, мм	69 × 200 × 200
Максимальное тепловыделение, БТЕ/ч	60,4
Серия	AirEngine 5761

Назначение

Исполнение AirEngine 5761R-11, парт-номер 02354DKS. Состав: уличная точка доступа 802.11ax, два диапазона 2 + 2, направленная антенна, BLE.

Первая версия ПО, в которой поддержан этот парт-номер, это V200R021C00.

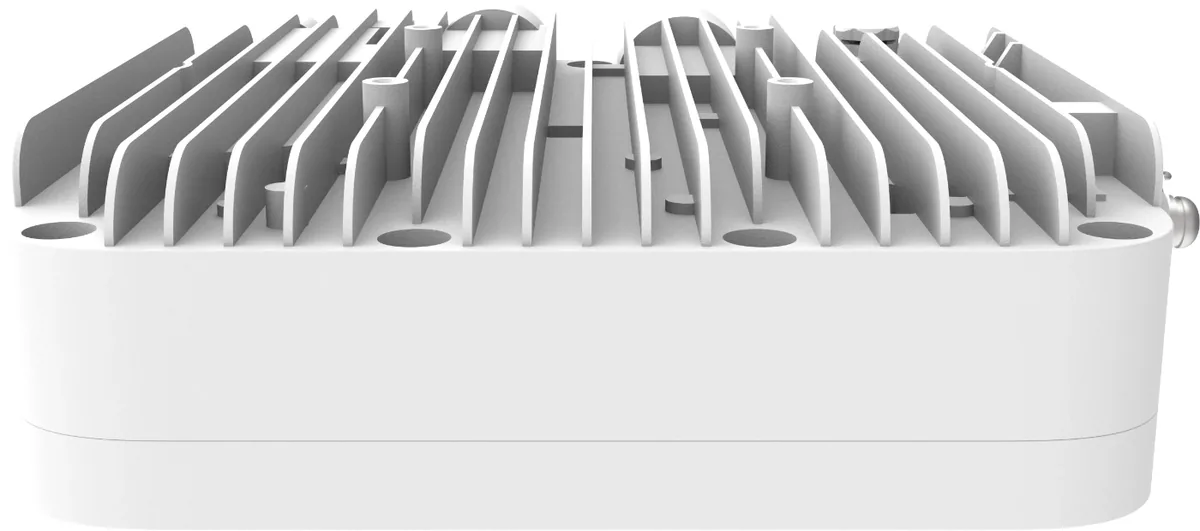

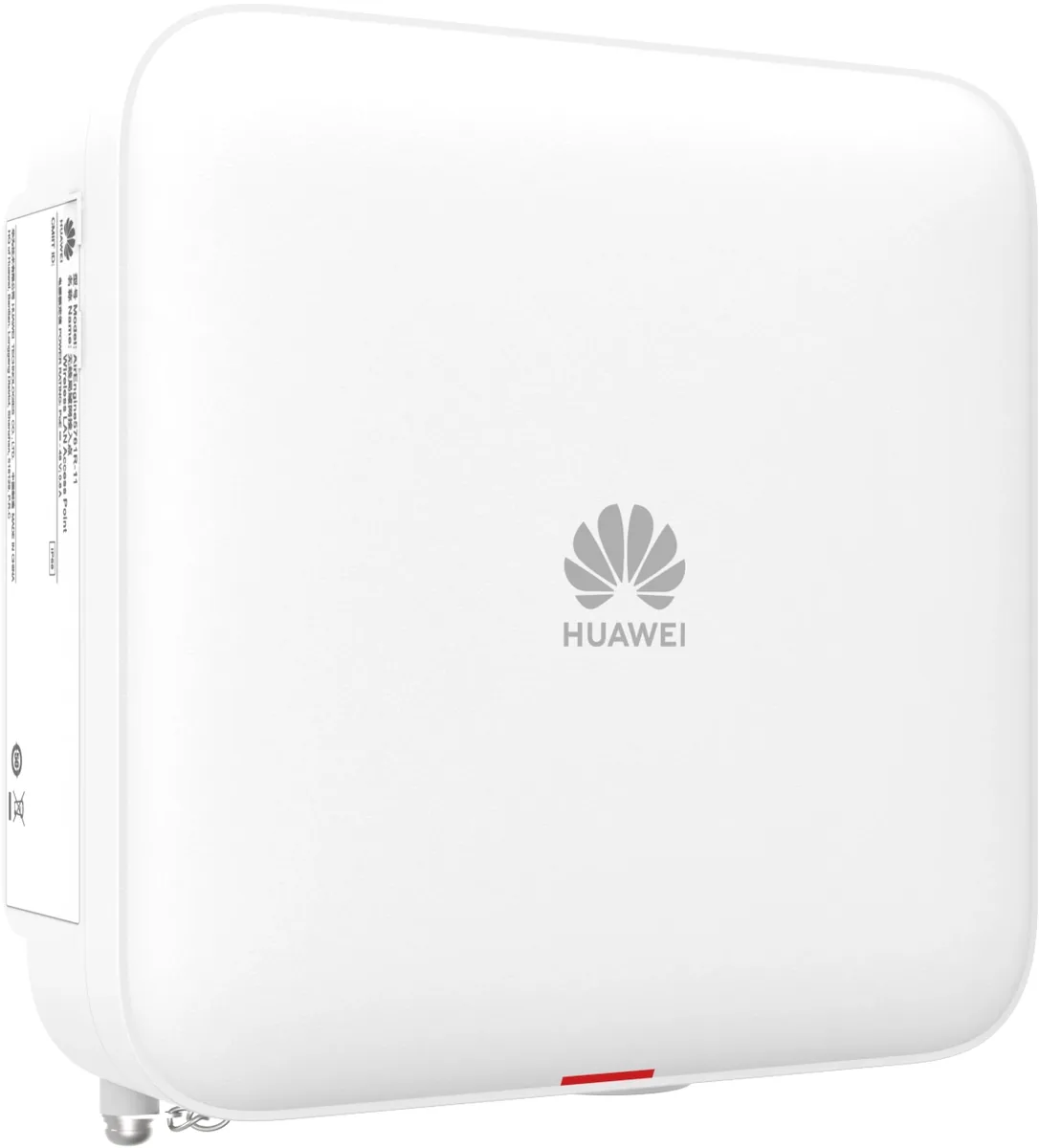

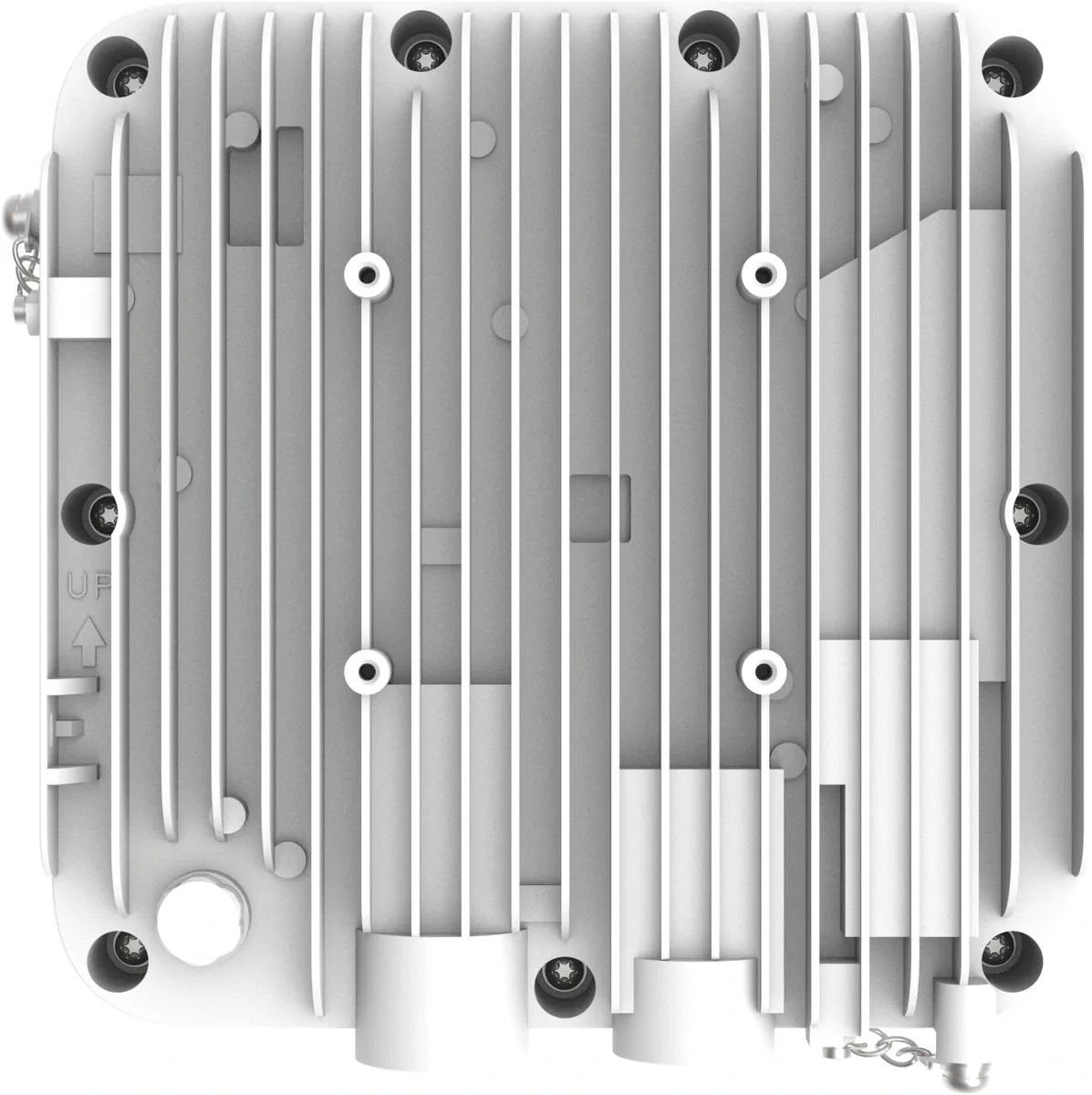

Внешний вид

Порты и интерфейсы

1Винт заземления
2GE с питанием PoE на входе
3SFP
4Слот замка Kensington

Порт	Разъём	Описание	Что подходит
GE с питанием PoE на входе	RJ45	Медный порт Ethernet с автовыбором 10, 100 или 1000 Мбит/с, подключается к проводной сети и принимает питание PoE	Сетевой кабель
SFP	SFP	Оптический порт Ethernet на 1000 Мбит/с, работает с подходящим оптическим модулем.	Оптический модуль

Индикаторы и кнопки

WIRELESS0 и WIRELESS1 показывают состояние беспроводного канала радиомодулей 0 и 1. Режим уровня сигнала работает начиная с V200R022C00.

1Индикатор
2По умолчанию

SYSИндикатор системы

не горитСистема не работает.
зелёный, горит ровноПитание только что подано, либо система запускается после сброса, либо запускается система верхнего уровня.
зелёный, мигает один раз и остаётся горетьПосле снятия аппаратного сброса и запуска ПО индикатор мигает один раз, затем горит ровно до старта системы нижнего уровня.
зелёный, мигает медленно, 0,5 ГцТочка доступа работает, соединение Ethernet в норме, клиенты подключены. Состояние доступно начиная с V200R022C00.
зелёный, мигает медленно, 0,2 ГцТочка доступа работает, соединение Ethernet в норме. Начиная с V200R022C00 это же состояние означает, что клиентов нет.
зелёный, мигает раз в 0,25 с, 4 ГцЗапускается система нижнего уровня, идёт обновление ПО. После загрузки точка доступа запрашивает подключение в режиме Fit или облачного управления. Индикатор остаётся в этом состоянии, пока подключение не пройдёт.
жёлтый, красный и зелёный горят одновременно, поэтому оттенок смещён, мигает раз в 0,25 с, 4 ГцУдержание кнопки Default дольше шести секунд сбрасывает настройки к заводским. Работает начиная с V200R024C00.
красный, горит ровноСбой системы.

LINK/ACT0Индикатор медного порта GE

зелёный, мигаетПорт работает нормально, соединение Ethernet в норме.
не горитЛинк на порту опущен.

LINK/ACT1Индикатор оптического порта SFP

зелёный, мигаетПорт работает нормально, соединение Ethernet в норме.
не горитЛинк на порту опущен.

WIRELESS0Индикатор радиомодуля 0, режим трафика

не горитРадиомодули или все виртуальные точки выключены, клиентов нет.
зелёный, горит ровноК точке доступа подключены клиенты, но данные не передаются.
зелёный, мигаетК точке доступа подключены клиенты и идёт трафик. Чем больше данных, тем чаще мигает индикатор.

WIRELESS0Индикатор радиомодуля 0, режим уровня сигнала

не горитТочка доступа не подключена к сети Mesh или сигнал крайне слабый.
зелёный, мигает медленно, 0,5 ГцТочка доступа подключена к сети Mesh, сигнал слабый.
зелёный, мигает раз в 0,25 с, 4 ГцТочка доступа подключена к сети Mesh, сигнал средний.
зелёный, горит ровноТочка доступа подключена к сети Mesh, сигнал хороший.

WIRELESS1Индикатор радиомодуля 1, режим трафика

не горитРадиомодули или все виртуальные точки выключены, клиентов нет.
жёлтый, горит ровноК точке доступа подключены клиенты, но данные не передаются.
жёлтый, мигаетК точке доступа подключены клиенты и идёт трафик. Чем больше данных, тем чаще мигает индикатор.

WIRELESS1Индикатор радиомодуля 1, режим уровня сигнала

не горитТочка доступа не подключена к сети Mesh или сигнал крайне слабый.
жёлтый, мигает медленно, 0,5 ГцТочка доступа подключена к сети Mesh, сигнал слабый.
жёлтый, мигает раз в 0,25 с, 4 ГцТочка доступа подключена к сети Mesh, сигнал средний.
жёлтый, горит ровноТочка доступа подключена к сети Mesh, сигнал хороший.

Кнопки и обозначения на корпусе

Обозначение на корпусе	Название	Описание
По умолчанию	Кнопка сброса	До V200R022C00SPC100: удержание кнопки дольше трёх секунд сбрасывает настройки к заводским и перезапускает устройство. С V200R022C00SPC100 по V200R023C10: короткое нажатие перезагружает, удержание дольше шести секунд сбрасывает к заводским настройкам, переводит в режим Fit и перезапускает. Начиная с V200R024C00 при удержании индикатор SYS мигает жёлтым, потому что красный и зелёный мигают одновременно, а дальше всё так же.

Габариты, монтаж и условия эксплуатации

Параметр	Значение
Способ установки	На стену, на столб
Габариты без упаковки В×Ш×Г, мм	69 × 200 × 200 мм
Габариты с упаковкой В×Ш×Г, мм	160 × 470 × 390 мм
Вес без упаковки, кг	1,91 кг
Вес с упаковкой, кг	3,73 кг
Рабочая температура, °C	от −40 до +65 °C
Температура хранения, °C	от −40 до +85 °C
Рабочая влажность	Влажность при работе: от 0 до 100 %. Влажность хранения: от 5 до 95 % без конденсата
Рабочая высота над уровнем моря, м	от −60 до +5000 м
Атмосферное давление, кПа	53–106 кПа, ETSI 300 019-2-3

Технические характеристики

Параметр	Значение
Память	Флеш-память NAND 512 МБ
Консольный порт	Консоль по Bluetooth
Максимальная мощность, Вт	17,7 Вт
Максимальное тепловыделение, БТЕ/ч	60,4 БТЕ/ч
Тип питания	PoE
Диапазон входного напряжения, В	PoE: 802.3at или 802.3af
Защита от импульсов по портам	6 кА синфазная
Выход PoE	Не поддерживается
Всего физических портов	1 порт GE (RJ45) с автовыбором 10, 100 или 1000 Мбит/с и оптический порт GE (SFP)
Степень защиты от пыли и воды	IP68
Заземление	Заземление
Защита антенного порта от импульсов, кА	N/A
Ветровая нагрузка	67 м/с
USB	Не поддерживается
Слот IoT	Не поддерживается
BLE	BLE5.2
Число радиомодулей	2
Диапазон частот	2,4 ГГц и 5 ГГц
Пространственные потоки MIMO	Радиомодуль 0 на 2,4 ГГц: 2 × 2. Радиомодуль 1 на 5 ГГц: 2 × 2
Стандарт Wi-Fi	2,4 ГГц: 802.11b/g/n/ax. 5 ГГц: 802.11a/n/ac/ac Wave 2/ax
Радиоинтерфейс	Встроенные направленные антенны
Усиление антенны	2,4 ГГц: 10 дБи. 5 ГГц: 11 дБи. BLE: 5 дБи
Ширина луча встроенной антенны, градусы	2,4 ГГц: 65° в горизонтальной плоскости, 40° в вертикальной. 5 ГГц: 65° в горизонтальной плоскости, 20° в вертикальной
Наибольшая мощность передатчика	2,4 ГГц: до 28 дБм. 5 ГГц: до 27 дБм. Это суммарная мощность MIMO, то же самое что 25 дБм на цепь на 2,4 ГГц и 24 дБм на цепь на 5 ГГц. BLE: менее 10 дБм
Мощность на один радиомодуль, дБм	2,4 ГГц: от −10 до 25 дБм на цепь. 5 ГГц: от −10 до 24 дБм на цепь
Наработка на отказ, лет	123
Время восстановления, ч	0,5
Стабильность частоты, ppm	+/-20
Питание по 802.3bt	Ограничений по функциям нет.
Питание по 802.3at	Ограничений по функциям нет.
Питание по 802.3af	Wi-Fi: 2,4 ГГц 2 × 2 и 5 ГГц 2 × 2, суммарная мощность снижается до 23 дБм в каждом диапазоне. Проводная часть: оптический порт SFP и порт GE/PoE_IN работают как комбинированная пара, одновременно активен только один, причём приоритет у оптического.
