Уличная точка доступа Wi-Fi 7 Huawei AirEngine 5776I-X6H
- Wi-Fi 7 (802.11be)
- потоки 2+4
- Белый импорт. Таможенная декларация на единицу товара, договор с ООО и НДС.
- Более 1 100 проектов, пять инженеров HCIE в штате. Совместимость и конфигурацию проверяем до оплаты.
- Гарантия и сервис по контракту, четыре уровня SLA.
Для какой задачи это исполнение
Wi-Fi 7 на улице: территория предприятия, склад открытого хранения, площадка перед зданием, зона отдыха. Уличное исполнение берут, когда сеть должна работать вне стен постоянно, а не пару месяцев летом. Короткая запись имени, Huawei 5776I-X6H, встречается в заявках чаще полной, артикул для счёта 50087922.
Характеристики словами
Стандарт Wi-Fi 7, раскладка потоков 2 + 4: два пространственных потока в нижнем диапазоне и четыре в верхнем. Такая асимметрия сделана под реальную улицу, где дальность держит нижний диапазон, а скорость снимают в верхнем. Тип и число антенных разъёмов сверяем по паспорту ревизии перед заказом кронштейнов.
Что докупить
Кронштейн под столб или фасад, кабель наружного исполнения, грозозащиту на вводе в здание, заземление и коммутатор с PoE с запасом по бюджету питания. Сто метров витой пары остаются пределом и на улице: дальше ставят промежуточный узел или тянут оптику. Управление централизованное, вместе с комнатными точками той же сети.
Уличная сеть живёт дольше, если её проектируют вместе с питанием и трассами, а не докупают по частям. На территории считают, где стоит коммутатор, как до него идёт кабель, где заходит в здание и что стоит на вводе. Шкаф с промежуточным узлом на дальней части площадки часто оказывается дешевле, чем попытка дотянуть одну длинную линию и потерять на ней и скорость, и питание.
Соседние исполнения
Комнатное исполнение серии это AirEngine 5776-56T на три диапазона. Если Wi-Fi 7 на улице не нужен, уличная точка прошлого поколения AirEngine 6760R-51E с внешними антеннами закроет задачу иначе и с другим бюджетом. Список на странице серии AirEngine 5776. Соседние серии собраны в категории «Точки доступа AirEngine».
Наличие и поставка
Позиция есть на складе в Китае, 14 рабочих дней до Москвы, цена 69 903 ₽ с НДС 22 %.
Вопросы и ответы
Почему потоки распределены неравномерно
Потому что диапазоны на улице работают по-разному. Нижний берёт дальность и проходит между препятствиями, но каналы там узкие и загруженные, больше двух потоков смысла не даёт. Верхний диапазон, наоборот, бьёт ближе, зато позволяет широкие каналы, и четыре потока в нём окупаются реальной скоростью.
Нужна ли грозозащита
На уличной трассе, которая заходит в здание, да. Кабель на фасаде или столбе собирает наводки, и без защиты на вводе первая же гроза уносит порт коммутатора, а иногда и сам коммутатор. Грозозащиту и заземление кронштейна закладывают в спецификацию сразу, это дешевле любого из вариантов ремонта.
Как далеко бьёт такая точка
Честный ответ: зависит от площадки, а не от паспорта. На открытой территории без препятствий уверенная зона измеряется десятками метров, за углом здания или через ряд стеллажей она обрывается сразу. Расстановку считают по плану территории, а на ответственных объектах проверяют замером на месте.
Когда отгрузите
Позиция в наличии на складе в Китае. Срок поставки 14 рабочих дней до Москвы с таможенным оформлением. Цена в рублях, НДС 22 %, артикул для счёта 50087922. Кронштейны, грозозащиту, кабель и коммутатор с PoE подбираем отдельными строками спецификации.
| Стандарт Wi-Fi | Wi-Fi 7 (802.11be) |
|---|---|
| Место установки | улица |
| Пространственные потоки | 2+4 |
| Типовая мощность, Вт | 17,9 |
| Вес нетто, кг | 2,76 |
| Вес брутто, кг | 5,65 |
| Габариты В×Ш×Г, мм | 220 × 250 × 77 |
| Серия | AirEngine 5776 |
Назначение
Исполнение AirEngine 5776I-X6H, парт-номер 50087922. Состав: уличная точка доступа 802.11be, два диапазона 2 + 4, направленная антенна, USB, BLE.
Первая версия ПО, в которой поддержан этот парт-номер, это V600R024C10.

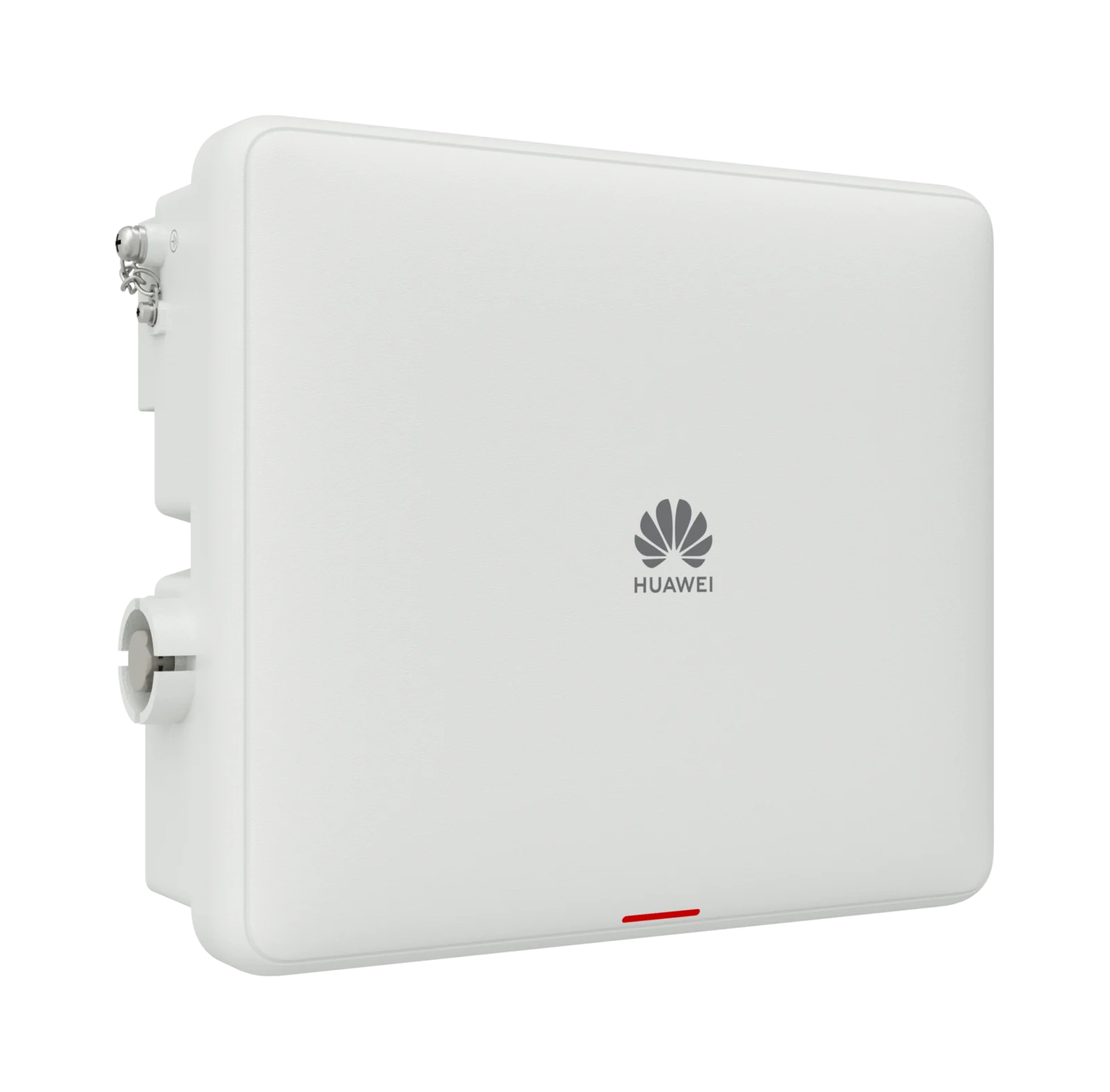

Внешний вид

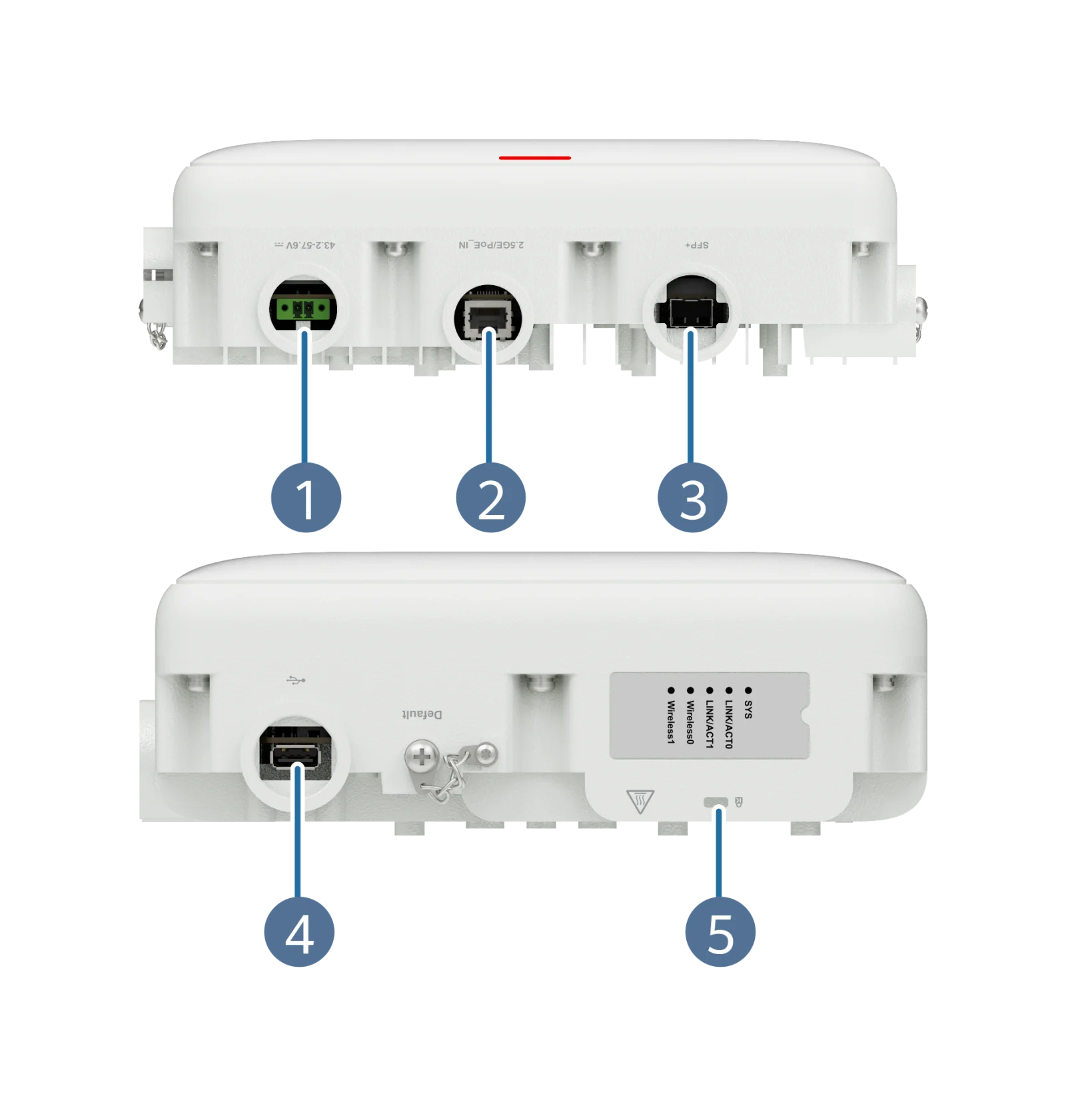

Порты и интерфейсы
- 1Порт питания постоянного тока
- 22.5GE с питанием PoE на входе
- 3SFP+
- 4USB
- 5Слот замка Kensington
| Порт | Разъём | Описание | Что подходит |
|---|---|---|---|
| 2.5GE с питанием PoE на входе | RJ45 | Медный порт Ethernet с автовыбором 100, 1000 или 2500 Мбит/с, подключается к проводной сети и принимает питание PoE. | Сетевой кабель |
| SFP+ | SFP+ | Оптический порт Ethernet с автовыбором 1, 2,5 или 10 Гбит/с, работает с подходящим оптическим модулем. | Оптический модуль |
| DC 48V | Клеммник Phoenix | Порт питания постоянного тока для напряжения от 43,2 до 57,6 В. Полярность на стороне порта значения не имеет. | Клеммник Phoenix |
| USB | USB 2.0 Type A | Подключается к оконечному устройству IoT. | Модуль IoT |

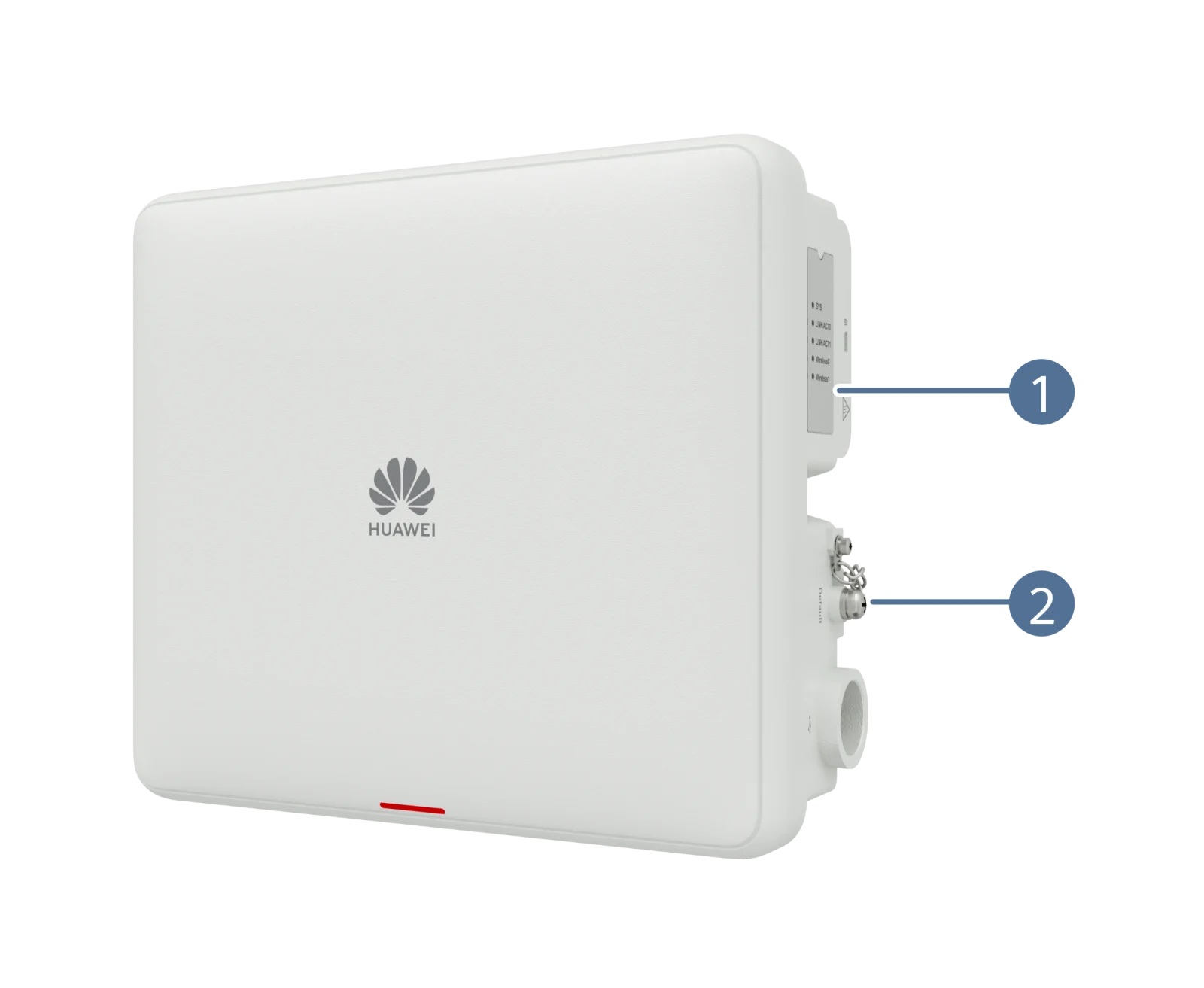

Индикаторы и кнопки
- 1Индикатор
- 2По умолчанию
- не горитСистема не работает.
- зелёный, горит ровноПитание только что подано, либо система запускается после сброса, либо запускается система верхнего уровня.
- зелёный, мигает медленно, 0,5 ГцТочка доступа работает, соединение Ethernet в норме, клиенты подключены.
- зелёный, мигает медленно, 0,2 ГцТочка доступа работает, соединение Ethernet в норме, клиентов нет.
- зелёный, мигает раз в 0,25 с, 4 ГцЗапускается система нижнего уровня, идёт обновление ПО. После загрузки точка доступа запрашивает подключение в режиме Fit или облачного управления. Индикатор остаётся в этом состоянии, пока подключение не пройдёт.
- жёлтый, красный и зелёный горят одновременно, поэтому оттенок смещён, мигает раз в 0,25 с, 4 ГцУдержание кнопки Default дольше шести секунд сбрасывает настройки к заводским.
- красный, горит ровноСбой системы.
- зелёный, мигаетСоединение Ethernet в норме.
- не горитЛинк на порту опущен.
- не горитРадиомодули или все виртуальные точки выключены, клиентов нет.
- зелёный, горит ровноК точке доступа подключены клиенты, но данные не передаются.
- зелёный, мигаетК точке доступа подключены клиенты и идёт трафик. Чем больше данных, тем чаще мигает индикатор.
- не горитРадиомодули или все виртуальные точки выключены, клиентов нет.
- жёлтый, горит ровноК точке доступа подключены клиенты, но данные не передаются.
- жёлтый, мигаетК точке доступа подключены клиенты и идёт трафик. Чем больше данных, тем чаще мигает индикатор.
Кнопки и обозначения на корпусе
| Обозначение на корпусе | Название | Описание |
|---|---|---|
| По умолчанию | Кнопка сброса | Короткое нажатие перезагружает устройство. Удержание дольше шести секунд: индикатор SYS мигает жёлтым, потому что красный и зелёный мигают одновременно, устройство сбрасывает настройки к заводским, переходит в режим Fit и перезапускается. |
Габариты, монтаж и условия эксплуатации
| Параметр | Значение |
|---|---|
| Способ установки | На стену, на столб |
| Габариты без упаковки В×Ш×Г, мм | 220 × 250 × 77 мм |
| Габариты с упаковкой В×Ш×Г, мм | 170 × 555 × 370 мм |
| Вес без упаковки, кг | 2,76 кг |
| Вес с упаковкой, кг | 5,65 кг |
| Рабочая температура, °C | от −40 до +70 °C |
| Температура хранения, °C | от −40 до +85 °C |
| Рабочая влажность | Влажность при работе: от 0 до 100 %. Влажность хранения: от 5 до 95 % без конденсата |
| Рабочая высота над уровнем моря, м | от −60 до +5000 м |
| Атмосферное давление, кПа | 53–106 кПа, ETSI 300 019-2-3 |
Технические характеристики
| Параметр | Значение |
|---|---|
| Память | Флеш-память NAND 512 МБ |
| Консольный порт | Консоль по Bluetooth |
| Максимальная мощность, Вт | 20,4 без USB |
| Максимальное тепловыделение, БТЕ/ч | 69,61 БТЕ/ч |
| Тип питания | Блок питания PoE или адаптер постоянного тока |
| Номинальное входное напряжение, В | Постоянное: 48 В. PoE: 802.3bt, 802.3at или 802.3af |
| Диапазон входного напряжения, В | Постоянное: от 43,2 до 57,6 В. PoE: 802.3bt, 802.3at или 802.3af |
| Защита от импульсов по портам | Порт PoE, стойкость к импульсам. Дифференциальная помеха: 1,5 кВ по D.1 с формой 10/700 мкс, критерий B, и 1,5 кВ по D.2, критерий C. Синфазная помеха: 6 кВ по C.3 с формой 10/700 мкс, критерий B. Дифференциальная помеха 1 кВ по D.1 и D.2 с формой 1,2/50 мкс, критерий B. Синфазная помеха 2 кВ по C.3, критерий B. Импульсный ток: дифференциальный 250 А по D.2 с формой 8/20 мкс, критерий C, синфазный 6 кА на восемь жил, форма 8/20 мкс. |
| Выход PoE | Не поддерживается |
| Всего физических портов | 1 порт 2.5GE (RJ45) с автовыбором 100, 1000 или 2500 Мбит/с и оптический порт 10GE (SFP+) с автовыбором GE, 2.5GE или 10GE |
| Степень защиты от пыли и воды | IP68 |
| Заземление | Заземление |
| Ветровая нагрузка | 67 м/с |
| USB | USB 2.0 с питанием 2,5 или 5 Вт |
| Слот IoT | Не поддерживается |
| BLE | BLE5.2 |
| Число радиомодулей | 2 |
| Диапазон частот | 2,4 ГГц и 5 ГГц |
| Пространственные потоки MIMO | Радиомодуль 0 на 2,4 ГГц: 2 × 2. Радиомодуль 1 на 5 ГГц: 4 × 4 |
| Стандарт Wi-Fi | 2,4 ГГц: 802.11b/g/n/ax/be. 5 ГГц: 802.11a/n/ac/ac Wave 2/ax/be |
| Радиоинтерфейс | Встроенные направленные антенны |
| Усиление антенны | 2,4 ГГц: 10 дБи на цепь в пике, 10 дБи суммарно. 5 ГГц: 11 дБи на цепь в пике, 10 дБи суммарно. BLE: 5 дБи |
| Ширина луча встроенной антенны, градусы | 2,4 ГГц: 70° в горизонтальной плоскости, 35° в вертикальной. 5 ГГц: 60° в горизонтальной плоскости, 20° в вертикальной |
| Наибольшая мощность передатчика | 2,4 ГГц: 25 дБм на цепь, 28 дБм суммарно. 5 ГГц: 24 дБм на цепь, 30 дБм суммарно. BLE: менее 10 дБм |
| Мощность на один радиомодуль, дБм | 2,4 ГГц: от −10 до 25 дБм на цепь. 5 ГГц: от −10 до 24 дБм на цепь |
| Наработка на отказ, лет | 132,7633643 |
| Время восстановления, ч | 2 |
| Стабильность частоты, ppm | +/-20 |
| Питание по 802.3bt | Согласован режим питания 802.3bt, ограничений по функциям нет. |
| Питание по 802.3at | При согласованном режиме питания 802.3at и модуле USB на 5 Вт мощность передатчика падает на 3 дБ. |
| Питание по 802.3af | При согласованном режиме питания 802.3af радиомодуль ограничен диапазоном 2,4 ГГц в конфигурации 2 × 2, радиомодуль 5 ГГц выключен, мощность передатчика падает на 3 дБ. |
| Питание постоянным током | Ограничений по функциям нет. |
Совместимые комплектующие
Похожие позиции

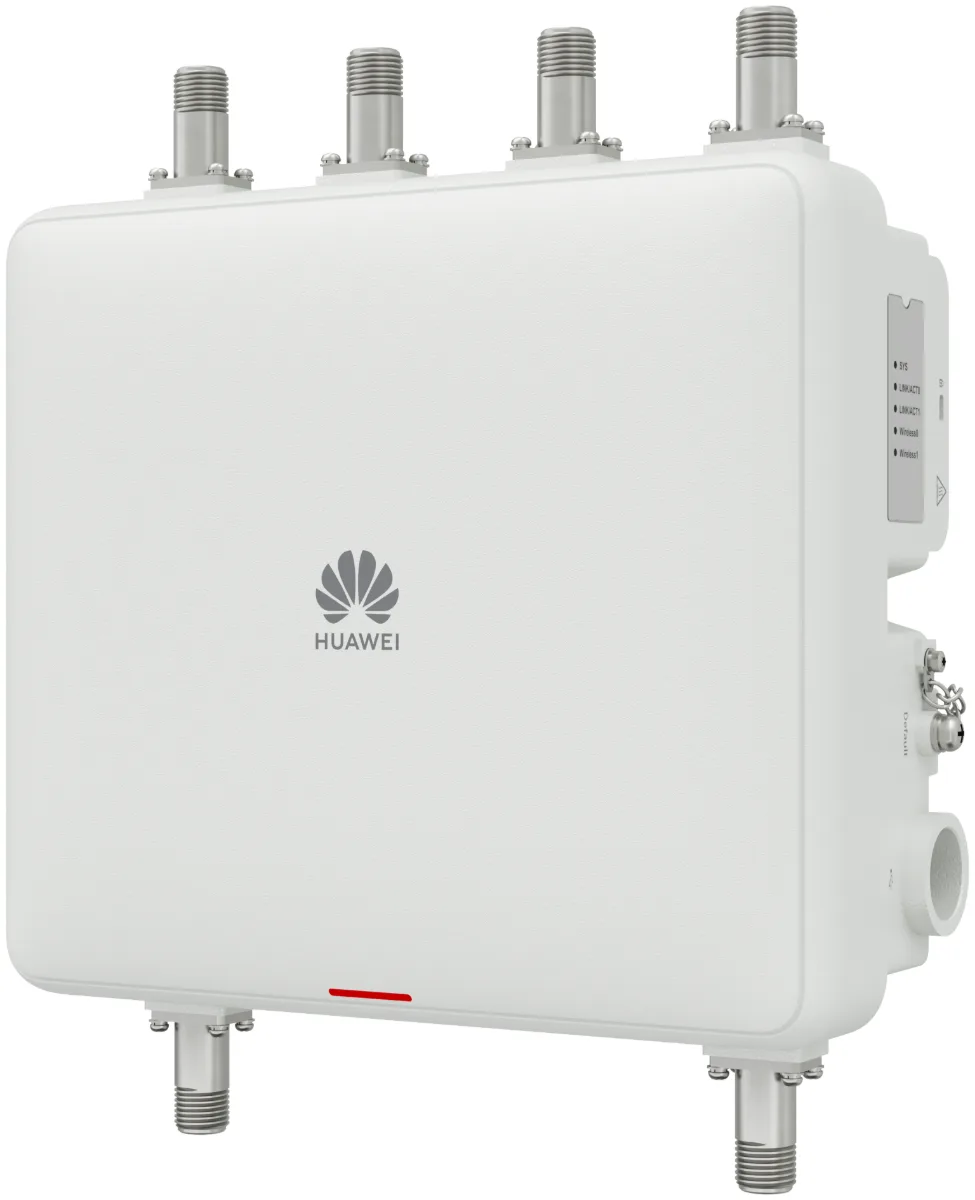

- Парт-номер 50087923Уличная точка доступа Wi-Fi 7 Huawei AirEngine 5776I-X6EHWi-Fi 7 (802.11be)·потоки 2+4По запросу

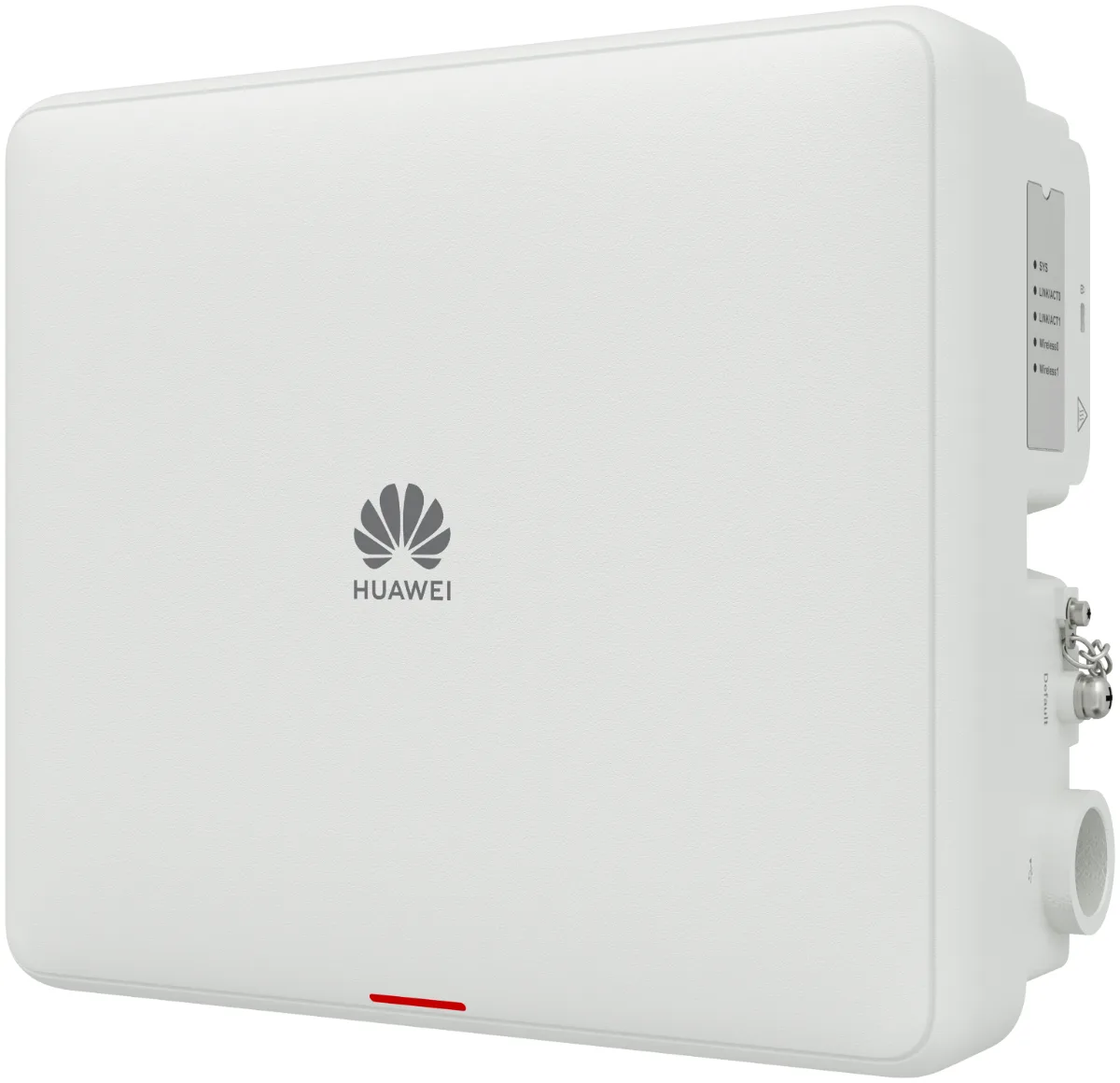

- Парт-номер 50088043Уличная точка доступа Wi-Fi 7 Huawei AirEngine 5776I-X7HWi-Fi 7 (802.11be)·потоки 2+4По запросу
