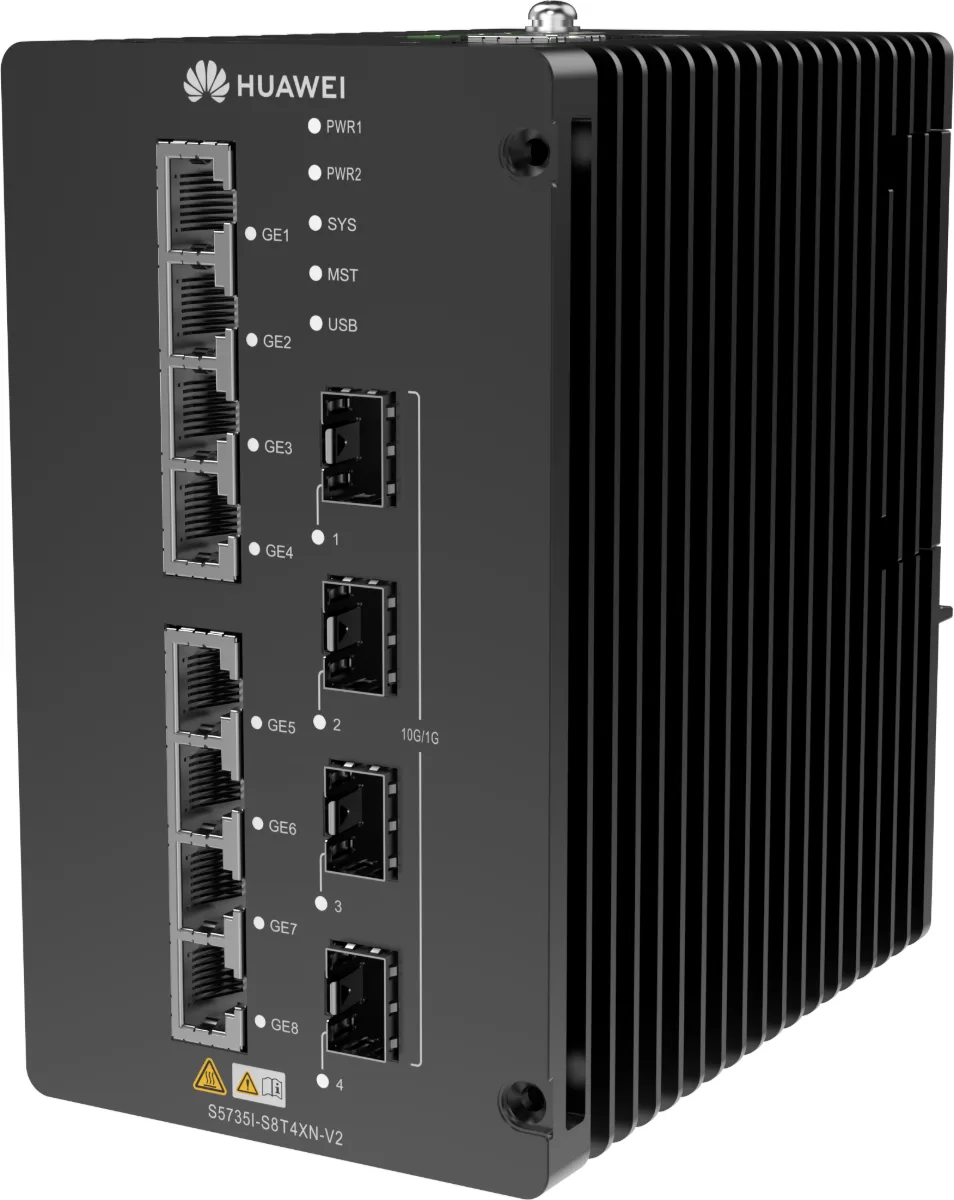

Коммутатор Huawei S5735I-S8T4XN-V2
- 8 × 1 Гбит/с
- 4 × 10 Гбит/с
- без PoE
- блок в комплекте
- Белый импорт. Таможенная декларация на единицу товара, договор с ООО и НДС.
- Более 1 100 проектов, пять инженеров HCIE в штате. Совместимость и конфигурацию проверяем до оплаты.
- Гарантия и сервис по контракту, четыре уровня SLA.
Коммутатор уровня доступа Huawei CloudEngine S5735I-S8T4XN-V2. Подключает пользователей и оборудование к сети и собирает трафик на уровень выше. Порты доступа идут к оборудованию, порты Uplink к агрегации или к ядру. Высота, ширина и глубина корпуса: 150 × 86 × 133 мм (по документации Huawei (Hardware Description и даташит серии)). Нетто 1,75 кг, брутто 2,11 кг. Типовая мощность 19,94 Вт, максимальная при полной нагрузке 20,35 Вт. Степень защиты корпуса IP40. В серии S5735I это исполнение отличает количество портов доступа: 8; порты Uplink: 4 × 10 Гбит/с; стандарт PoE: нет; тип питания: DC; комплектность питания: блок в комплекте.
Характеристики коротко
Полный список в таблице ниже. Для подбора важны количество портов доступа 8; скорость портов доступа 1 Гбит/с; тип портов медные; количество портов uplink 4. В карточке указаны ещё тип питания DC; всего портов 12 с Uplink; габариты в×ш×г 150,0 × 86,0 × 133,0 мм. Эти значения взяты из товарного имени, из фактов позиции и из прайс-листа Huawei, то есть из источников производителя, а не из общего описания серии.
Совместимость
С этой позицией берут Оптический SFP-модуль SFP-10G-BXU1, Оптический SFP-модуль SFP-10G-BXD1, Оптический SFP-модуль eSFP-GE-SX-MM850. Полный список совместимых комплектующих собран ниже на странице: там видно, что уже проверено на совместимость, а что придётся согласовать отдельно.
Установка
По монтажу: мощность 19,94 Вт закладывается в расчёт питания и охлаждения; вес брутто 2,11 кг, это важно для расчёта доставки.
Что проверяем до отгрузки
Сверяем парт-номер 98012064 с маркировкой на коробке и на самом изделии, проверяем целостность упаковки и пломб, комплектность по спецификации вендора. Позиции, которые ставятся в работающую сеть, прогоняем на стенде и проверяем версию программного обеспечения. Расхождение с заказом ловится у нас, а не у вас на объекте.
Поставка
Позиция идёт под заказ, поставка около 60 рабочих дней. Цену и срок фиксируем в счёте. Возим белым импортом, таможенная декларация оформляется на единицу товара, договор с ООО и НДС.
Гарантия и документы
На позицию 98012064 даём гарантию по контракту: срок и уровень сервиса фиксируются в договоре, доступны четыре уровня SLA вплоть до замены на следующий рабочий день. Комплект документов полный: таможенная декларация на единицу товара, договор с ООО, счёт с НДС, закрывающие документы после поставки. Это важно для позиций, которые идут в проект с приёмкой и в тендерную отчётность.
Жизненный цикл
Huawei прекращает выпуск модели 31 декабря 2027. Вендорская поддержка заявлена до 31 декабря 2032. Для расширения и замены в работающей сети позиция доступна, для нового проекта имеет смысл сравнить её с актуальной серией.
Вопросы и ответы
Что входит в поставку этой позиции
Поставляется сама позиция 98012064 в заводской упаковке. Дополнительные кабели, модули и лицензии в комплект не входят, их считают отдельной строкой. Точный состав под вашу конфигурацию инженеры подтверждают в расчёте вместе с ценой и сроком.
Подойдёт ли эта позиция к моему оборудованию
Совместимость зависит не только от модели, но и от версии программного обеспечения, свободных слотов и схемы питания. Пришлите модель и текущую конфигурацию: инженеры HCIE сверят её до оплаты и скажут, что встанет без переделок, а что потребует замены.
Сколько ждать поставку и как оформляется сделка
Позиция идёт под заказ, поставка около 60 рабочих дней с таможенным оформлением. Цену и точный срок фиксируем в счёте. Возим белым импортом: таможенная декларация оформляется на единицу товара, договор заключаем с ООО, работаем с НДС. Закрывающие документы отдаём полным комплектом.
Что значат даты EOM и EOS для этой позиции
Huawei прекращает выпуск модели 31 декабря 2027. Вендорская поддержка заявлена до 31 декабря 2032. Для расширения и ремонта работающей сети это рабочий вариант: запас на складах и на вторичном рынке есть, а совместимость с уже установленным оборудованием гарантирована. Для нового проекта лучше сравнить с актуальной серией.
| Количество портов доступа | 8 |
|---|---|
| Скорость портов доступа | 1 Гбит/с |
| Тип портов | медные |
| Порты Uplink | 4 × 10 Гбит/с |
| Скорость Uplink | 10 Гбит/с |
| Количество портов Uplink | 4 |
| Стандарт PoE | нет |
| Комплектность питания | блок в комплекте |
| Тип питания | DC |
| Всего портов, с Uplink | 12 |
| Класс защиты | IP40 |
| Типовая мощность, Вт | 19,94 |
| Вес нетто, кг | 1,75 |
| Вес брутто, кг | 2,11 |
| Максимальная мощность, Вт | 20,35 |
| Габариты В×Ш×Г, мм | 150,0 × 86,0 × 133,0 |
| Серия | S5735I |
| Единица поставки | штука |
| Снятие с продажи | 2027-12-31 |
| Окончание поддержки | 2032-12-31 |
Документация Huawei
Об устройстве
Исполнение S5735I-S8T4XN-V2, парт-номер 98012064. Состав: 8 портов 10/100/1000BASE-T, 4 порта 10GE SFP+, монтаж на DIN-рейку, два резервируемых ввода питания от 9,6 до 60 В постоянного тока, без вентиляторов.
Фиксированные коммутаторы Ethernet серии S Huawei строит на одной аппаратной платформе: шасси, система питания, система охлаждения и блок управления коммутацией (SCU). Работают они на уровне доступа и агрегации, через них же идёт трафик корпоративной сети.
Первая версия ПО, в которой поддержан этот парт-номер, это V600R022C01.

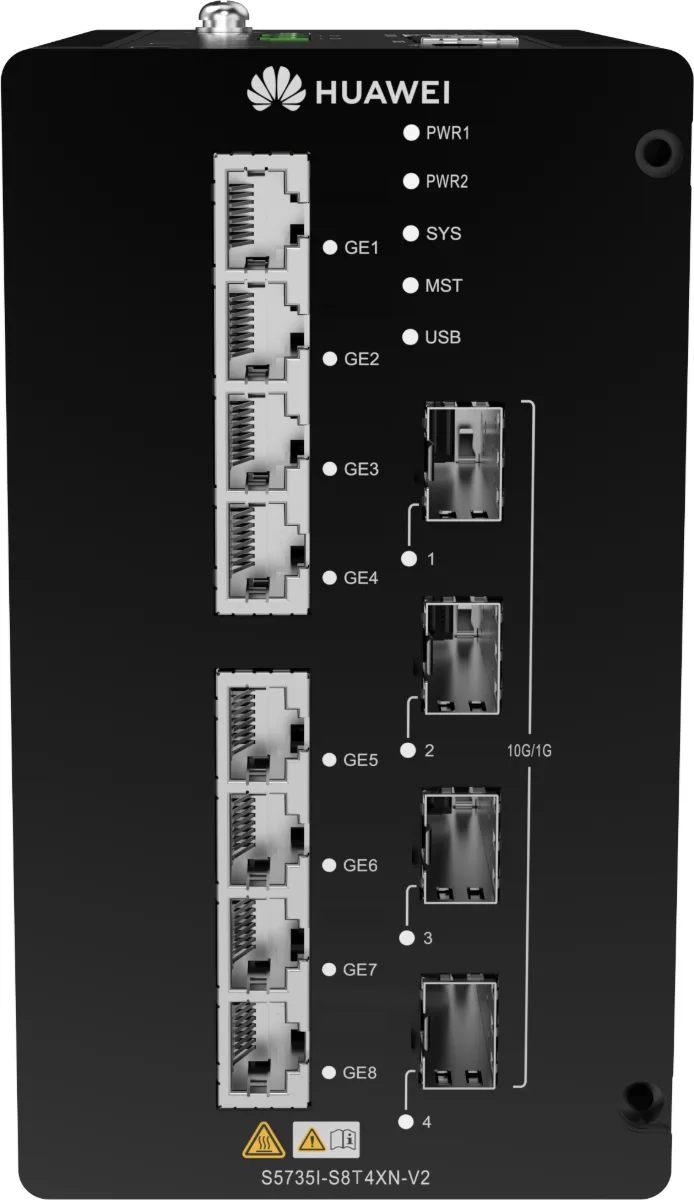

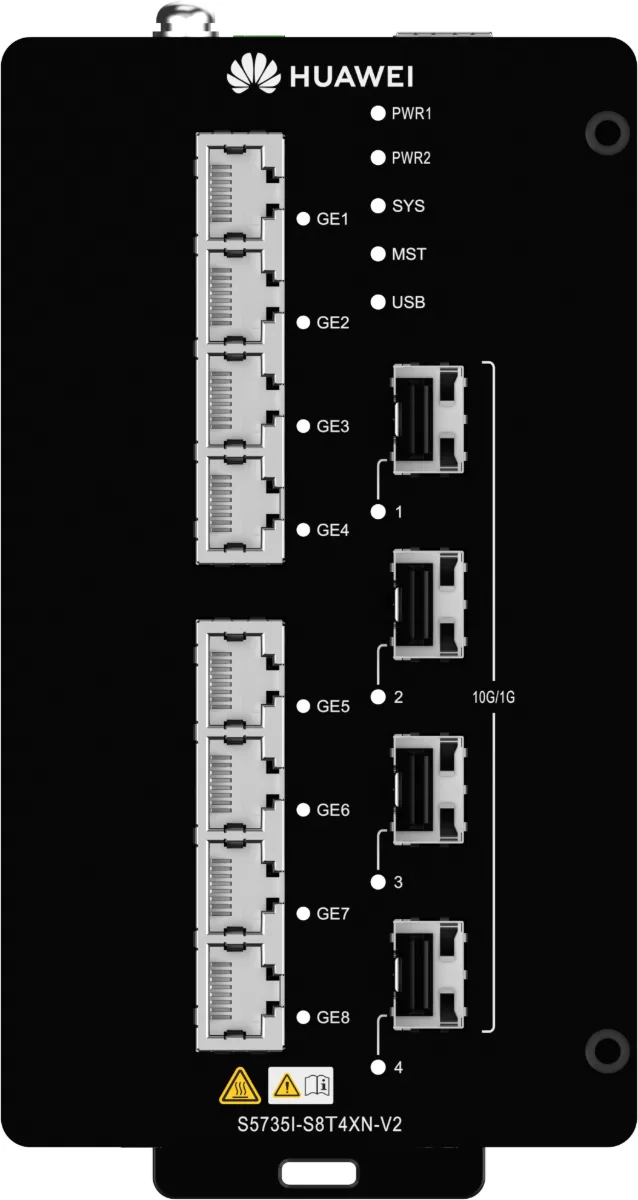

Портовая панель

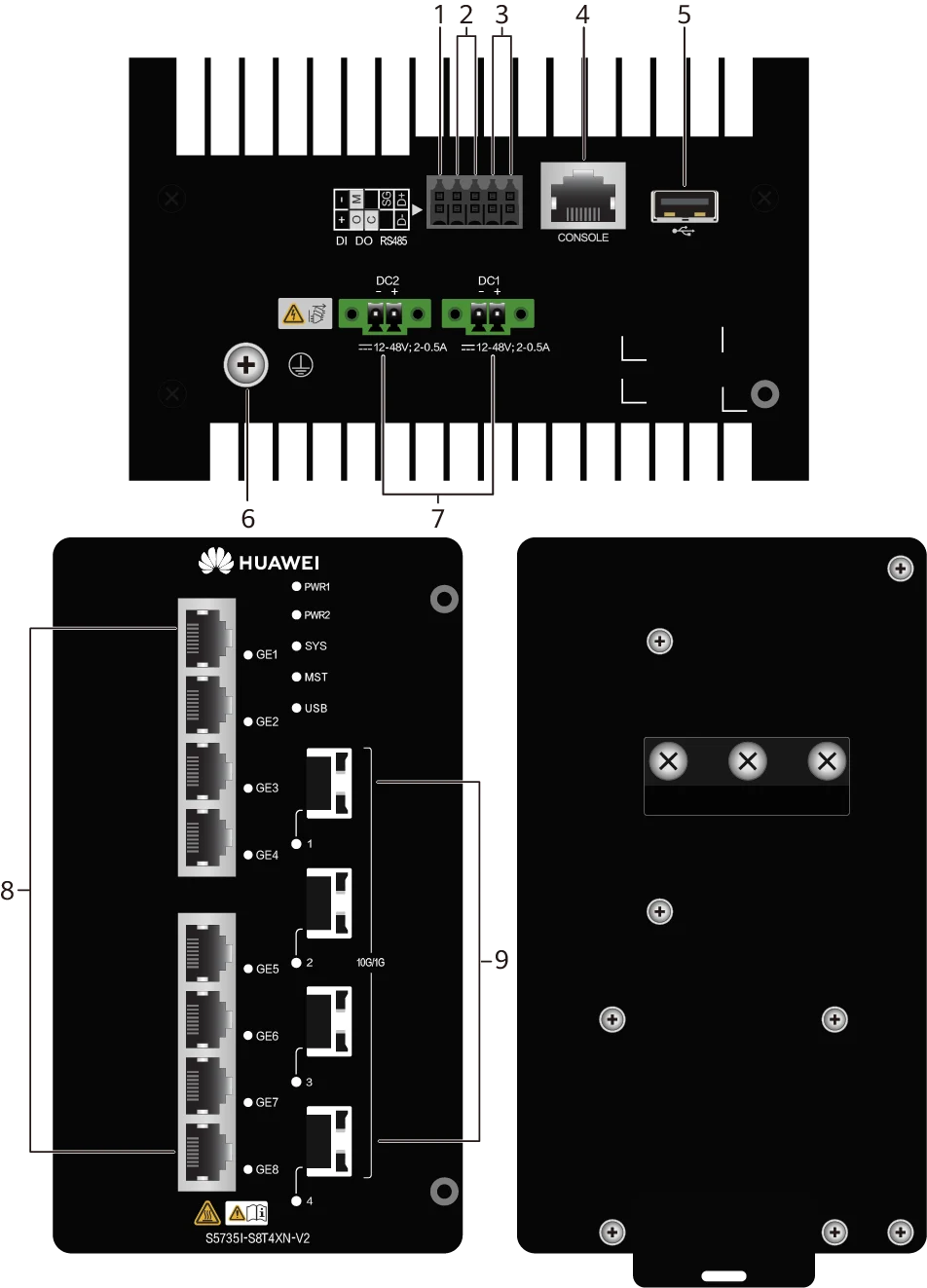

- 1Порт дискретного входа
- 2Порт дискретного выхода
- 3Порт RS-485
- 4Один консольный порт
- 5Один порт USB
- 6Винт заземления. Работает с кабелем заземления.
- 7Два разъёма ввода постоянного тока. Подходят внешние блоки PAC60S12-AN, PAC36S24-CN
- 8Восемь портов 10/100/1000BASE-T
- 9Четыре порта 10GE SFP+
Порты и интерфейсы
| Порт | Разъём | Описание | Что подходит |
|---|---|---|---|
| Порт 10/100/1000BASE-T | RJ45 | Медный порт 10/100/1000BASE-T принимает и передаёт данные на 10, 100 или 1 000 Мбит/с. | Кабель Ethernet |
| Оптический порт 10GE SFP+ | SFP+ | Оптический порт 10GE SFP+ автоматически переходит на 1 000 Мбит/с и передаёт данные на 1 000 Мбит/с или 10 Гбит/с. | Промышленные оптические модули. Медный кабель SFP+ на 3 м доступен с V600R022C10, в самой V600R022C10 только для стека. Выделенные стековые кабели SFP+ длиной 0,5 и 1,5 м тоже с V600R022C10, только для стека, а начиная с V600R023C00 стек на них собирается без настройки. Медный модуль GE SFP доступен с V600R023C00, поддерживается только 02314BDD. Удалённые оптические модули PEN доступны с V600R024C10. |
| Консольный порт | RJ45 | Консольный порт служит для настройки с места. | Консольный кабель |
| Порт USB | USB 2.0 Type A | В порт USB ставят накопитель для обновления коммутатора, переноса конфигурации и других файлов. Поддерживается только USB 2.0. Накопители разных производителей ведут себя по-разному: если один не читается, возьмите другой. | USB-накопитель |
| Порт RS-485 | Клеммник Phoenix, 2 × 5 контактов | Порт RS-485 служит для сбора данных. Стандарт RS-485, полудуплекс, скорости 1200, 2400, 4800, 9600, 19200, 38400, 57600 и 115 200 бит/с. На шину вешают до 64 узлов, дальность до 1 км на скорости 9 600 бит/с. Настройки по умолчанию: скорость 9 600 бит/с, без управления потоком, без контроля чётности, один стоповый бит, восемь бит данных. | Клеммник Phoenix, 2 × 5 контактов |

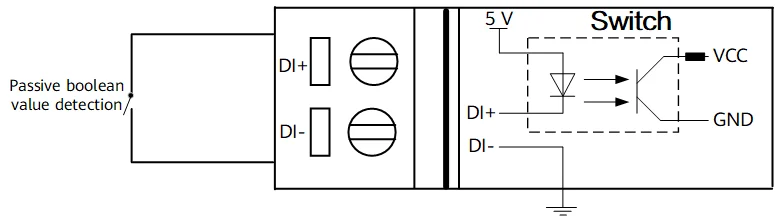

| Порт дискретного входа | Клеммник Phoenix, 2 × 5 контактов | Порт дискретного входа принимает сигналы удалённого контроля и уровни. Тип сигнала пассивный, логический: замкнуто или разомкнуто | Клеммник Phoenix, 2 × 5 контактов |

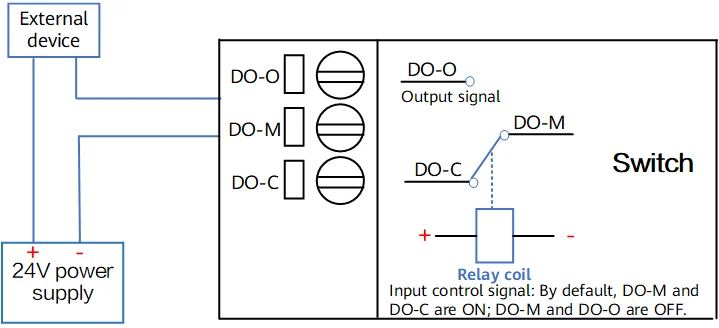

| Порт дискретного выхода | Клеммник Phoenix, 2 × 5 контактов | Порт дискретного выхода подаёт сигналы, по которым подключённое устройство выполняет действия. Тип сигнала пассивный, логический: замкнуто или разомкнуто. Внешнее питание: напряжение ниже 60 В постоянного тока, ток в цепи меньше 0,5 А | Клеммник Phoenix, 2 × 5 контактов |
Индикаторы и кнопки
Набор индикаторов у S5735I-S8T4XN-V2 такой же, как у S5735I-S8U4XN-V2, только без индикатора PoE.
Питание
Коммутатор работает с одним блоком питания или с двумя по схеме 1+1. Он подключается напрямую к внешнему источнику от 12 до 48 В постоянного тока либо питается от блока PAC60S12-AN или PAC36S24-CN.
Охлаждение и направление обдува
Коммутатор без вентиляторов, охлаждение пассивное.
Стекирование
Выделенные стековые кабели это тоже медные кабели, они нужны для объединения устройств в стек. Стек на таких кабелях собирается без настройки.
| Модель | Длина | Электрические параметры | Радиус изгиба | Разъём | Парт-номер |
|---|---|---|---|---|---|
| SFP+STACK-CU0M5 | 0,5 м | Пассивный | 25 мм | SFP+ в SFP+ | 02311VGK |
| SFP+STACK-CU1M5 | 1,5 м | Пассивный | 25 мм | SFP+ в SFP+ | 02311VGN |
| SFP+STACK-CU3M | 3 м | Пассивный | 25 мм | SFP+ в SFP+ | 02315LYV |
| SFP28-STACK-CU0M5 | 0,5 м | Пассивный | 35 мм | SFP28 в SFP28 | 02315BQJ |
| SFP28-STACK-CU1M5 | 1,5 м | Пассивный | 35 мм | SFP28 в SFP28 | 02315BQK |
| SFP28-STACK-CU3M | 3 м | Пассивный | 35 мм | SFP28 в SFP28 | 02315LYU |
| QSFP-100G-CU2M | 2 м | Пассивный | 45 мм | QSFP28 в QSFP28 | 02313HVK |
Совместимые модули и кабели
Кабель Ethernet
Кабелем Ethernet терминал обслуживания подключают к консольному порту устройства для местного или удалённого обслуживания.
Сетевые кабели различают по рабочей частоте и отношению сигнала к шуму. Самые распространённые это категории 5 (Cat 5), 5e (Cat 5e) и 6 (Cat 6): витая пара с разъёмами RJ45 и дальностью до 100 м. Существуют и категории 1, 2, 3, 4, 6a и 7. Чем больше номер категории, тем свежее стандарт, шире полоса пропускания и выше цена.
По наличию экрана сетевые кабели делятся на экранированную витую пару (STP) и неэкранированную (UTP). Экранированные кабели снижают излучение, защищают от перехвата данных и от внешних электромагнитных помех. При той же категории они дают более высокую скорость передачи, но стоят дороже и сложнее в монтаже. Неэкранированные дешевле, легче и гибче, на обычных сетях разница почти не заметна, поэтому их применяют чаще. Полный дуплекс на 10 Гбит/с обеспечивает только экранированный кабель категории 7.
| Категория кабеля | Где применяется | Рабочая частота | Максимальная скорость | Дальность |
|---|---|---|---|---|
| Cat 5 | сети 100Base-T и 10Base-T | от 1 до 100 МГц | 100 Мбит/с | 100 м |
| Cat 5e | сети 1000Base-T | от 1 до 100 МГц | 1 000 Мбит/с | 100 м |
| Cat 6 | сети 1000Base-T | от 1 до 250 МГц | 1 000 Мбит/с | 100 м |
| Cat 6a | сети 10GBase-T | от 1 до 500 МГц | 10 Гбит/с | 100 м |
| Cat 7 | сети 10GBase-T | от 1 до 600 МГц | 10 Гбит/с | 100 м |
Кабели Ethernet делятся на прямые и перекрёстные.
- Прямой кабель: витые пары в разъёмах RJ45 на обоих концах обжаты в одном порядке. Прямым кабелем соединяют устройства разных типов, например компьютер и коммутатор.
- Перекрёстный кабель: витые пары в разъёмах RJ45 на концах обжаты в разном порядке. Перекрёстным кабелем соединяют устройства или интерфейсы одного типа, например два компьютера.
Перекрёстный и прямой кабели отличаются только порядком жил, данные они передают одинаково.
Порты коммутаторов Huawei серии S подстраиваются под тип кабеля, поэтому подходит и прямой, и перекрёстный.
Оборудованию по стандарту EN 50121-4 в среде, которую этот стандарт описывает, нужны экранированные кабели Ethernet.
Медные модули GE SFP
| Модуль | Парт-номер | Стандарт | Разъём | Волокно | Скорость | Дальность |
|---|---|---|---|---|---|---|
| SFP-1000BaseT | 02314171 | 1000BASE-T | RJ45 | - | 10 Мбит/с, 100 Мбит/с, 1 Гбит/с | кабель Ethernet: 0,1 км |
| SFP-1000BaseT | 02313URG | 1000BASE-T | RJ45 | - | 10 Мбит/с, 100 Мбит/с, 1 Гбит/с | кабель Ethernet: 0,1 км |
| SFP-1000BaseT-G2 | 02314BDD | 1000BASE-T | RJ45 | - | 10 Мбит/с, 100 Мбит/с, 1 Гбит/с | кабель Ethernet: 0,1 км |

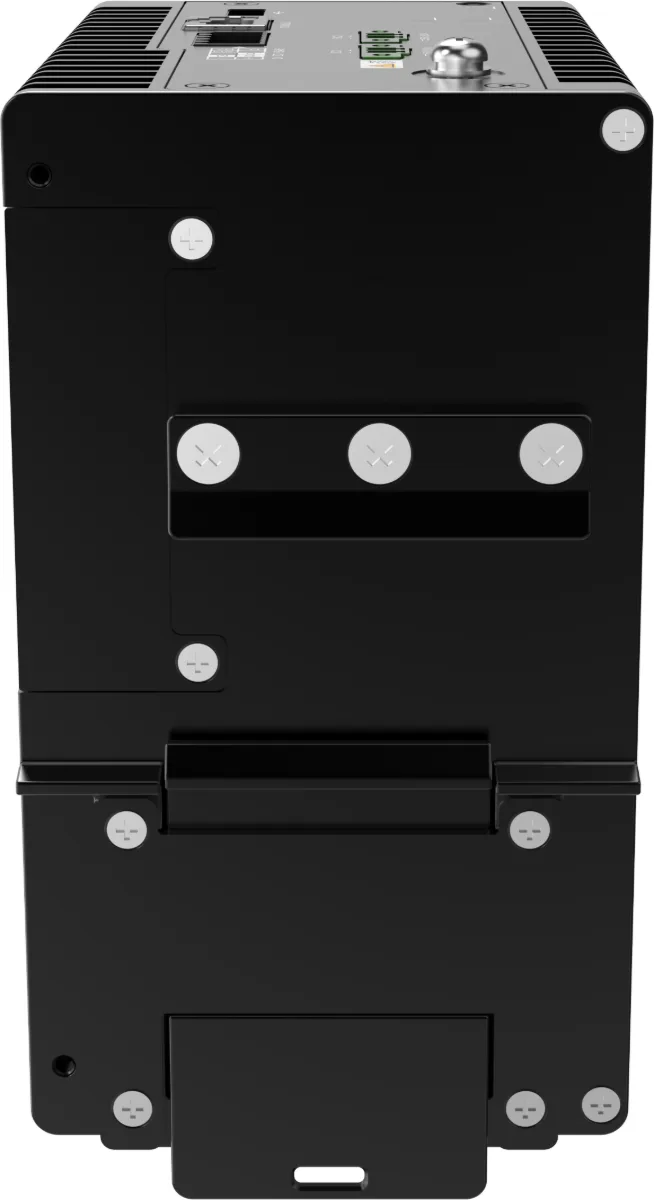

Габариты, монтаж и условия эксплуатации
| Параметр | Значение |
|---|---|
| Габариты без упаковки В×Ш×Г, мм | Базовые габариты без выступающих частей: 150,0 × 86,0 × 133,0 мм. Наибольшие габариты, где глубина считается от портов до выступов сзади: 162,0 × 86,0 × 142,0 мм |
| Габариты с упаковкой В×Ш×Г, мм | 235,0 × 120,0 × 205,0 мм |
| Вес без упаковки, кг | 1,75 кг |
| Вес с упаковкой, кг | 2,11 кг |
| Шум при обычной температуре, звуковая мощность, дБ(А) | Бесшумный, без вентиляторов |
| Шум при обычной температуре, звуковое давление, дБ(А) | Бесшумный, без вентиляторов |
| Рабочая температура, °C | На высоте до 1 800 м с промышленными оптическими модулями: в герметичном шкафу от −40 до +65 °C, в шкафу с вентиляцией от 40 LFM от −40 до +70 °C, в шкафу с принудительным обдувом от 200 LFM от −40 до +75 °C. С оптическими модулями PEN: в герметичном шкафу от 0 до +50 °C, с вентиляцией от 0 до +55 °C, с принудительным обдувом от 0 до +60 °C |
| Допустимая скорость изменения температуры, °C | На высоте от 1800 до 5 000 м предельная рабочая температура падает на 1 °C с каждыми 220 м подъёма. |
| Температура хранения, °C | от −40 до +85 °C |
| Рабочая влажность | от 5 до 95%, без конденсата |
| Рабочая высота над уровнем моря, м | от 0 до 5 000 м |
| Высота хранения, м | от 0 до 5 000 м |
Технические характеристики
| Параметр | Значение |
|---|---|
| Высота корпуса, U | 3,65 U |
| Материал корпуса | Металл |
| Типовая мощность, Вт | 19,94 Вт |
| Типовое тепловыделение, БТЕ/ч | 68,00 БТЕ/ч |
| Максимальная мощность, Вт | 20,35 Вт |
| Максимальное тепловыделение, БТЕ/ч | 69,40 БТЕ/ч |
| Мощность без нагрузки, Вт | 14,40 Вт |
| Наработка на отказ, лет | 101,33 |
| Наличие | > 0,99999 |
| Число слотов карт расширения | 0 |
| Число слотов питания | 0 |
| Число вентиляторных модулей | 0 |
| Резервирование питания | 1+1 |
| Тип питания | Внешний источник постоянного тока |
| Номинальное входное напряжение, В | Вход от 12 до 48 В постоянного тока |
| Диапазон входного напряжения, В | Вход от 9,6 до 60 В постоянного тока |
| Наибольший входной ток, А | 2 А |
| Оперативная память | 2 ГБ |
| Флеш-память | Объём: 1 ГБ |
| Консольный порт | RJ45 |
| Порт управления ETH | Не поддерживается |
| USB | Поддерживается |
| RTC | Не поддерживается |
| Вход RPS | Не поддерживается |
| Защита от импульсов по портам, кВ | Синфазная помеха: ±7 кВ |
| Защита от импульсов по питанию, кВ | Питание постоянным током: ±2 кВ синфазная и ±1 кВ дифференциальная |
| Степень защиты оболочки | IP40 |
| Тип вентиляторов | Нет |
| Охлаждение | Пассивное охлаждение |
| Направление обдува | - |
| PoE | Не поддерживается |
| Сертификация | Сертификация по ЭМС, безопасности и производству |
Совместимые комплектующие
- Парт-номер 02310QBJОптический SFP-модуль Huawei SFP-10G-BXU1SFP+, 10 Гбит/с, одномодовое, 1270 нмот 7 358 ₽
- Парт-номер 02310QDTОптический SFP-модуль Huawei SFP-10G-BXD1SFP+, 10 Гбит/с, одномодовое, 1330 нмот 7 358 ₽
- Парт-номер 02315204Оптический SFP-модуль Huawei eSFP-GE-SX-MM850SFP, 1 Гбит/с, многомодовое, 850 нмот 1 687 ₽В наличии: 25 шт.
- Парт-номер 02311KNQAOC-кабель Huawei QSFP-100G-AOC-10MQSFP28, 100 Гбит/с, 10 м, AOC-кабельПо запросу
- Парт-номер 02311VGNКабель стекирования Huawei SFP+STACK-CU1M51,5 м, кабель стекированияот 3 616 ₽В наличии: 25 шт.
