Коммутатор Huawei S5735I-H8T2XN-V2
- 8 × 1 Гбит/с
- 2 × 10 Гбит/с
- без PoE
- без блока питания
- Белый импорт. Таможенная декларация на единицу товара, договор с ООО и НДС.
- Более 1 100 проектов, пять инженеров HCIE в штате. Совместимость и конфигурацию проверяем до оплаты.
- Гарантия и сервис по контракту, четыре уровня SLA.

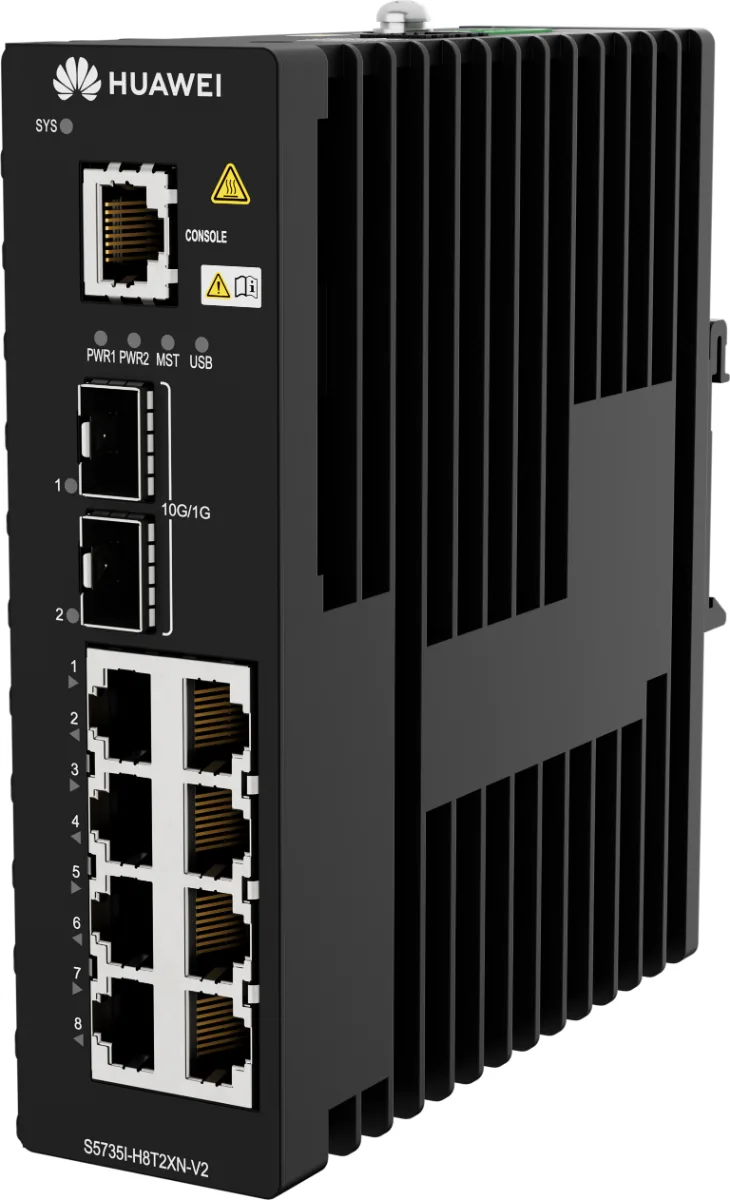

Коммутатор уровня доступа Huawei CloudEngine S5735I-H8T2XN-V2. Подключает пользователей и оборудование к сети и собирает трафик на уровень выше. Порты доступа идут к оборудованию, порты Uplink к агрегации или к ядру. Высота, ширина и глубина корпуса: 150 × 44 × 133 мм. Вес нетто 1 кг, брутто 1,3 кг. Типовая мощность 16,4 Вт, максимальная при полной нагрузке 23 Вт. Класс защиты IP40. Числа взяты из документации Huawei (Hardware Description и даташит серии). В серии S5735I это исполнение отличает количество портов доступа: 8; порты Uplink: 2 × 10 Гбит/с; стандарт PoE: нет; комплектность питания: без блока питания. В комплект не входит: блок питания.
Характеристики коротко
Полный список в таблице ниже. Для подбора важны количество портов доступа 8; скорость портов доступа 1 Гбит/с; тип портов медные; количество портов uplink 2. В карточке указаны ещё всего портов 10 с Uplink; максимальная мощность 23 Вт; габариты в×ш×г 150,0 × 44,0 × 133,0 мм. Эти значения взяты из товарного имени, из фактов позиции и из прайс-листа Huawei, то есть из источников производителя, а не из общего описания серии.
Совместимость
С этой позицией берут Оптический SFP-модуль SFP-10G-BXU1, Оптический SFP-модуль SFP-10G-BXD1, Оптический SFP-модуль eSFP-GE-SX-MM850. Полный список совместимых комплектующих собран ниже на странице: там видно, что уже проверено на совместимость, а что придётся согласовать отдельно.
Установка
По монтажу: мощность 16,4 Вт закладывается в расчёт питания и охлаждения; вес брутто 1,3 кг, это важно для расчёта доставки.
Что проверяем до отгрузки
Сверяем парт-номер 98012687 с маркировкой на коробке и на самом изделии, проверяем целостность упаковки и пломб, комплектность по спецификации вендора. Позиции, которые ставятся в работающую сеть, прогоняем на стенде и проверяем версию программного обеспечения. Расхождение с заказом ловится у нас, а не у вас на объекте.
Поставка
Позиция идёт под заказ: срок и цену подтверждаем при расчёте. Возим белым импортом, таможенная декларация оформляется на единицу товара, договор с ООО и НДС.
Гарантия и документы
На позицию 98012687 даём гарантию по контракту: срок и уровень сервиса фиксируются в договоре, доступны четыре уровня SLA вплоть до замены на следующий рабочий день. Комплект документов полный: таможенная декларация на единицу товара, договор с ООО, счёт с НДС, закрывающие документы после поставки. Это важно для позиций, которые идут в проект с приёмкой и в тендерную отчётность.
Жизненный цикл
Huawei прекращает выпуск модели 31 декабря 2028. Вендорская поддержка заявлена до 31 декабря 2033. Для расширения и замены в работающей сети позиция доступна, для нового проекта имеет смысл сравнить её с актуальной серией.
Вопросы и ответы
Что входит в поставку этой позиции
Поставляется сама позиция 98012687 в заводской упаковке. Дополнительные кабели, модули и лицензии в комплект не входят, их считают отдельной строкой. Точный состав под вашу конфигурацию инженеры подтверждают в расчёте вместе с ценой и сроком.
Подойдёт ли эта позиция к моему оборудованию
Совместимость зависит не только от модели, но и от версии программного обеспечения, свободных слотов и схемы питания. Пришлите модель и текущую конфигурацию: инженеры HCIE сверят её до оплаты и скажут, что встанет без переделок, а что потребует замены.
Сколько ждать поставку и как оформляется сделка
Позиция идёт под заказ. Срок считаем по текущей доступности у вендора и подтверждаем в расчёте вместе с ценой. Возим белым импортом: таможенная декларация оформляется на единицу товара, договор заключаем с ООО, работаем с НДС. Закрывающие документы отдаём полным комплектом.
Что значат даты EOM и EOS для этой позиции
Huawei прекращает выпуск модели 31 декабря 2028. Вендорская поддержка заявлена до 31 декабря 2033. Для расширения и ремонта работающей сети это рабочий вариант: запас на складах и на вторичном рынке есть, а совместимость с уже установленным оборудованием гарантирована. Для нового проекта лучше сравнить с актуальной серией.
| Количество портов доступа | 8 |
|---|---|
| Скорость портов доступа | 1 Гбит/с |
| Тип портов | медные |
| Порты Uplink | 2 × 10 Гбит/с |
| Скорость Uplink | 10 Гбит/с |
| Количество портов Uplink | 2 |
| Стандарт PoE | нет |
| Комплектность питания | без блока питания |
| Всего портов, с Uplink | 10 |
| Типовая мощность, Вт | 16,4 |
| Класс защиты | IP40 |
| Вес нетто, кг | 1 |
| Вес брутто, кг | 1,3 |
| Максимальная мощность, Вт | 23 |
| Габариты В×Ш×Г, мм | 150,0 × 44,0 × 133,0 |
| Серия | S5735I |
| Заказывается отдельно | блок питания |
| Единица поставки | штука |
| Снятие с продажи | 2028-12-31 |
| Окончание поддержки | 2033-12-31 |
Документация Huawei
Об устройстве
Исполнение S5735I-H8T2XN-V2, парт-номер 98012687. Состав: S5735I-H8T2XN-V2 (8 портов 10/100/1000BASE-T, 2 порта 10GE SFP+, крепление на DIN-рейку, два резервируемых ввода питания от 9,6 до 60 В DC, без вентиляторов, поддержка 1588, без блока питания).
Фиксированные коммутаторы Ethernet серии S Huawei строит на одной аппаратной платформе: шасси, система питания, система охлаждения и блок управления коммутацией (SCU). Работают они на уровне доступа и агрегации, через них же идёт трафик корпоративной сети.
Первая версия ПО, в которой поддержан этот парт-номер, это V600R024C10.

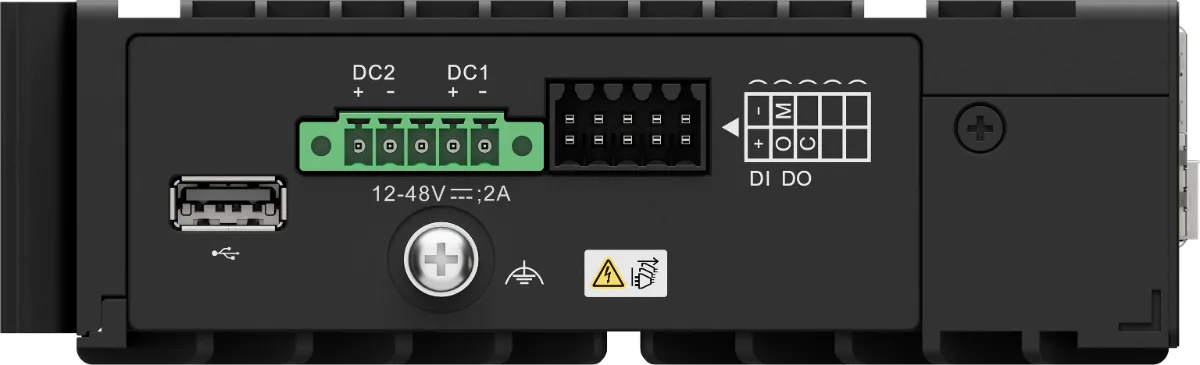

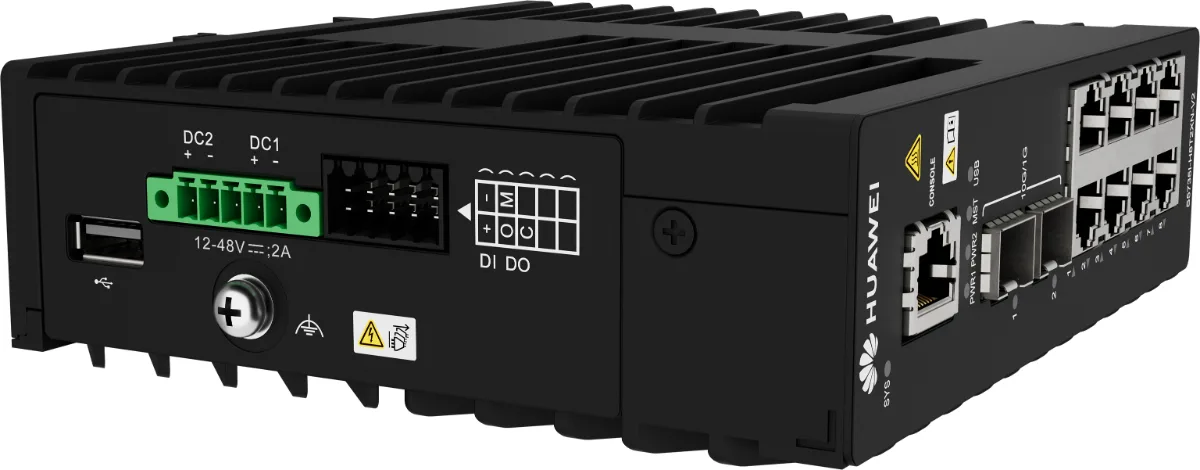

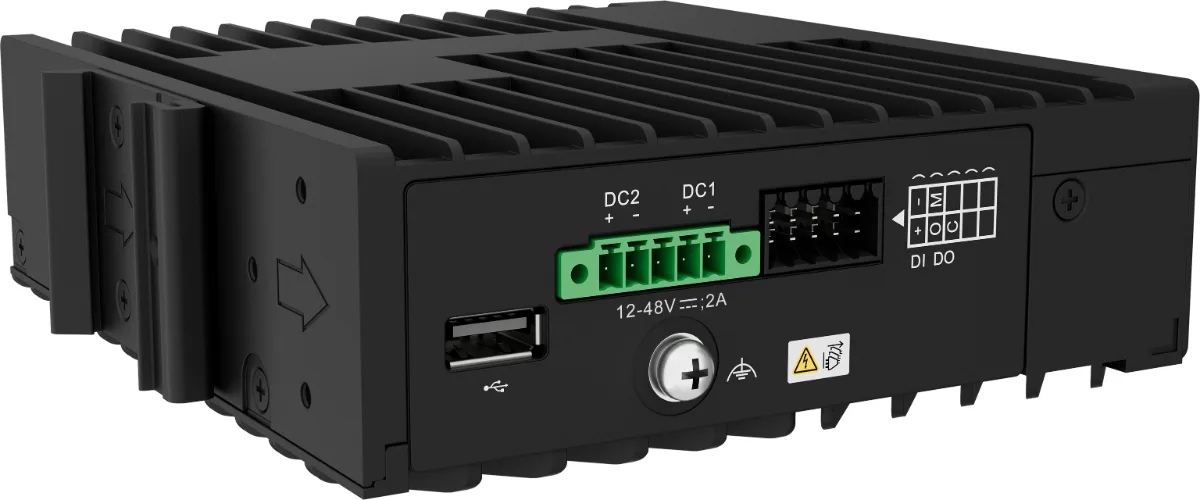

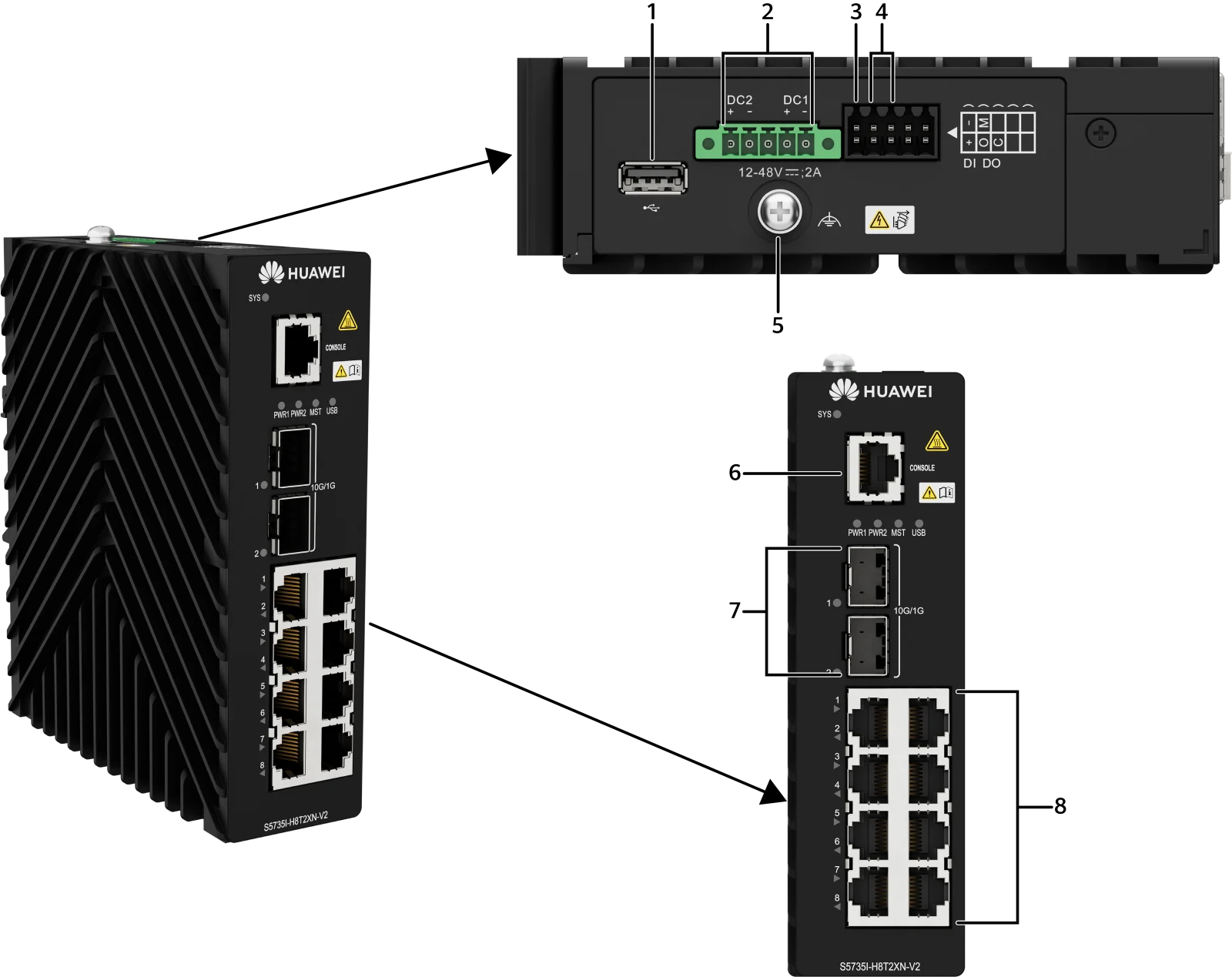

Портовая панель
- 1Один порт USB
- 2Сдвоенный порт ввода постоянного тока. Работает с пятиконтактной клеммой питания DC из комплекта вспомогательных материалов. Поддерживает два ввода питания, DC1 и DC2. Один консольный порт
- 3Один порт DI
- 4Один порт DO
- 5Винт заземления. Работает с кабелем заземления.
- 6Один консольный порт
- 7Два порта 10GE SFP+
- 8Восемь портов 10/100/1000BASE-T
Порты и интерфейсы
| Порт | Разъём | Описание | Что подходит |
|---|---|---|---|
| Порт 10/100/1000BASE-T | RJ45 | Медный порт 10/100/1000BASE-T принимает и передаёт данные на 10, 100 или 1 000 Мбит/с. | Кабель Ethernet |
| Оптический порт 10GE SFP+ | SFP+ | Оптический порт 10GE SFP+ автоматически переходит на 1 000 Мбит/с и передаёт данные на 1 000 Мбит/с или 10 Гбит/с. | Промышленные оптические модули, выделенные стековые кабели SFP+ на 0,5 и 1,5 м, медный модуль GE SFP, удалённые оптические модули PEN начиная с V600R024C10 |
| Консольный порт | RJ45 | Консольный порт служит для настройки с места. | Консольный кабель |
| Порт USB | USB 2.0 Type A | В порт USB ставят накопитель для обновления коммутатора, переноса конфигурации и других файлов. Поддерживается только USB 2.0. Накопители разных производителей ведут себя по-разному: если один не читается, возьмите другой. | USB-накопитель |

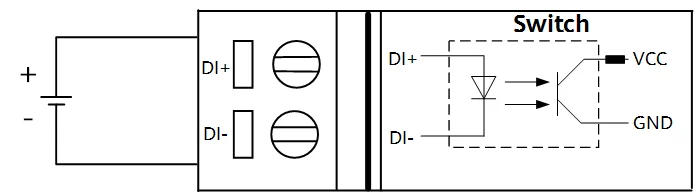

| Порт дискретного входа | Клеммник Phoenix, 2 × 5 контактов | Порт DI принимает сигналы по уровню. Состояние 1: от 9,6 до 30 В. Состояние 0: от −30 до +3 В | Клеммник Phoenix, 2 × 5 контактов |

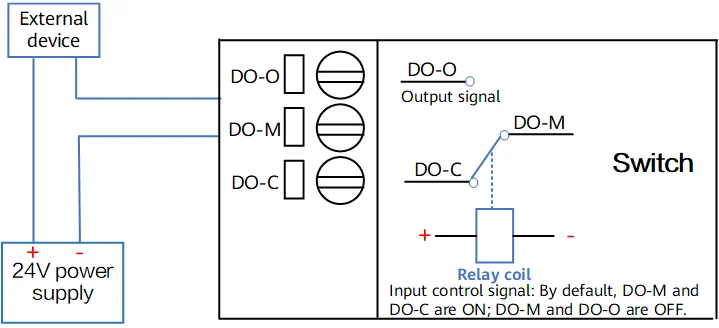

| Порт дискретного выхода | Клеммник Phoenix, 2 × 5 контактов | Порт дискретного выхода подаёт сигналы, по которым подключённое устройство выполняет действия. Тип сигнала пассивный, логический: замкнуто или разомкнуто. Внешнее питание: напряжение ниже 60 В постоянного тока, ток в цепи меньше 0,5 А | Клеммник Phoenix, 2 × 5 контактов |

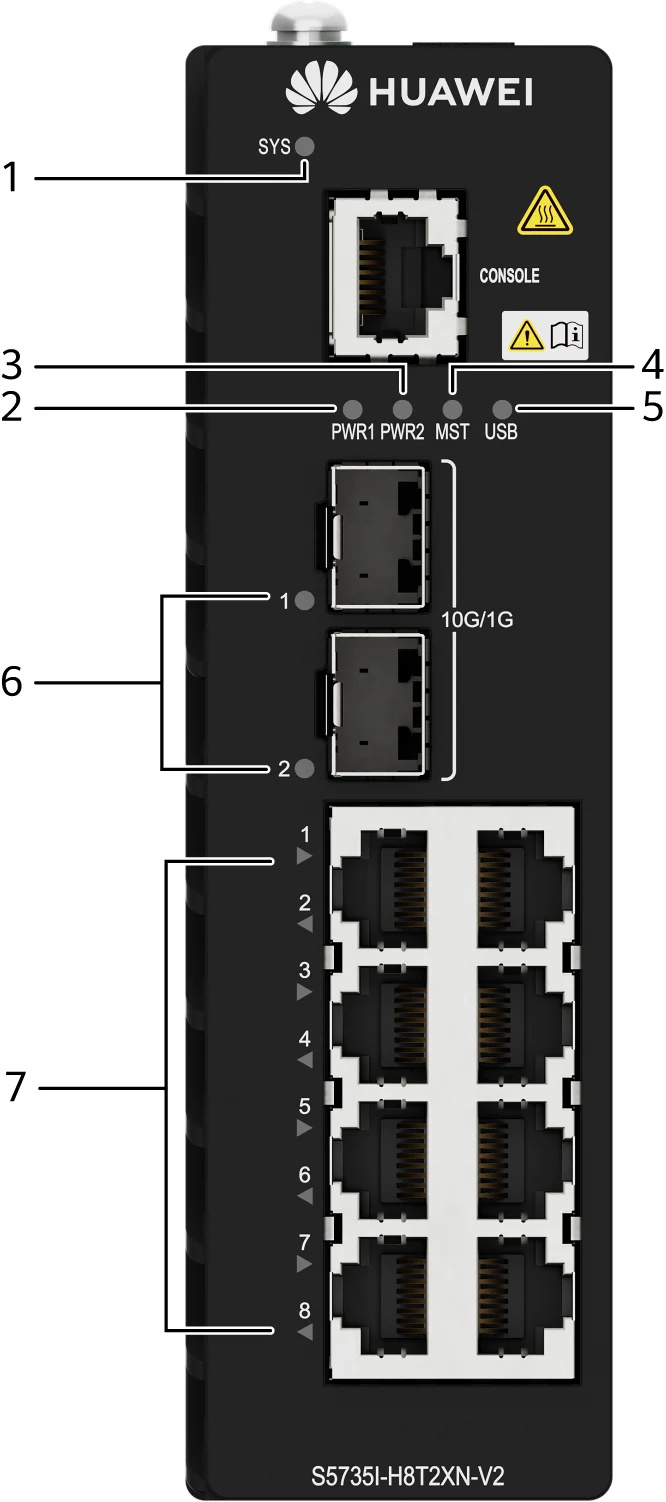

Индикаторы и кнопки
- не горитСистема не работает.
- зелёный, мигает быстроСистема запускается.
- зелёный, горит ровноПока система готовится к запуску, индикатор SYS горит зелёным ровно не дольше 30 секунд.
- зелёный, мигает медленноСистема работает нормально.
- красный, горит ровноПосле регистрации система работает ненормально либо сработала температурная авария.
- не горитБлок питания 1 не подаёт питание или работает нештатно.
- зелёный, горит ровноБлок питания 1 в норме.
- не горитБлок питания 2 не подаёт питание или работает нештатно.
- зелёный, горит ровноБлок питания 2 в норме.
- не горитКоммутатор не ведущий в стеке.
- зелёный, мигаетКоммутатор ведущий в стеке или работает отдельно.
- не горитНакопитель не вставлен либо индикатор неисправен. Порт USB повреждён. На накопителе нет файла конфигурации, развернуть с него нельзя. Устройство обновилось с накопителя и перезапускается. Ошибка при выполнении файла конфигурации или чтении данных с накопителя.
- зелёный, горит ровноРазвёртывание с USB-накопителя прошло успешно.
- зелёный, мигает быстроСистема читает данные с USB-накопителя.
- зелёный, мигает медленноУстройство скопировало все нужные файлы и проверило их. Накопитель USB можно вынимать.
Индикатор оптического порта, по одному на порт
Значение индикаторов портов зависит от режима.
Индикатор медного порта, по одному на порт
Стрелка у порта указывает его ряд: вниз нижний, вверх верхний.
- не горитПорт не подключён или выключен.
- зелёный, горит ровноНа порту есть соединение.
- зелёный, мигаетПорт передаёт или принимает данные.
Питание
Коммутатор работает с одним блоком питания или с двумя по схеме 1+1. Он подключается напрямую к внешнему источнику от 12 до 48 В постоянного тока либо питается от блока PAC60S12-AN или PAC36S24-CN.
Охлаждение и направление обдува
Коммутатор без вентиляторов, охлаждение пассивное.
Стекирование
Для сборки стека применяют выделенные стековые кабели, они медные. Стек на них поднимается без настройки.
| Модель | Длина | Электрические параметры | Радиус изгиба | Разъём | Парт-номер |
|---|---|---|---|---|---|
| SFP+STACK-CU0M5 | 0,5 м | Пассивный | 25 мм | SFP+ в SFP+ | 02311VGK |
| SFP+STACK-CU1M5 | 1,5 м | Пассивный | 25 мм | SFP+ в SFP+ | 02311VGN |
| SFP+STACK-CU3M | 3 м | Пассивный | 25 мм | SFP+ в SFP+ | 02315LYV |
| SFP28-STACK-CU0M5 | 0,5 м | Пассивный | 35 мм | SFP28 в SFP28 | 02315BQJ |
| SFP28-STACK-CU1M5 | 1,5 м | Пассивный | 35 мм | SFP28 в SFP28 | 02315BQK |
| SFP28-STACK-CU3M | 3 м | Пассивный | 35 мм | SFP28 в SFP28 | 02315LYU |
| QSFP-100G-CU2M | 2 м | Пассивный | 45 мм | QSFP28 в QSFP28 | 02313HVK |
Совместимые модули и кабели
Кабель Ethernet
Кабелем Ethernet терминал обслуживания подключают к консольному порту устройства для местного или удалённого обслуживания.
Категория кабеля задаётся рабочей частотой и отношением сигнала к шуму. В сетях чаще всего встречаются Cat 5, Cat 5e и Cat 6, то есть витая пара с разъёмами RJ45 и дальностью до 100 м. Кроме них есть категории 1, 2, 3, 4, 6a и 7. С ростом номера растут новизна стандарта, полоса пропускания и стоимость.
По наличию экрана кабели делят на STP (экранированная витая пара) и UTP (неэкранированная). Экранированный вариант снижает излучение, закрывает данные от перехвата и защищает линию от внешних электромагнитных помех. При равной категории он быстрее, но дороже и сложнее в укладке. Неэкранированный дешевле, легче, гибче, и на обычных сетях разница почти не проявляется, поэтому в большинстве случаев ставят его. Полный дуплекс на 10 Гбит/с держит только экранированный кабель категории 7.
| Категория кабеля | Где применяется | Рабочая частота | Максимальная скорость | Дальность |
|---|---|---|---|---|
| Cat 5 | сети 100Base-T и 10Base-T | от 1 до 100 МГц | 100 Мбит/с | 100 м |
| Cat 5e | сети 1000Base-T | от 1 до 100 МГц | 1 000 Мбит/с | 100 м |
| Cat 6 | сети 1000Base-T | от 1 до 250 МГц | 1 000 Мбит/с | 100 м |
| Cat 6a | сети 10GBase-T | от 1 до 500 МГц | 10 Гбит/с | 100 м |
| Cat 7 | сети 10GBase-T | от 1 до 600 МГц | 10 Гбит/с | 100 м |
Кабели Ethernet делятся на прямые и перекрёстные.
- Прямой кабель: витые пары в разъёмах RJ45 на обоих концах обжаты в одном порядке. Прямым кабелем соединяют устройства разных типов, например компьютер и коммутатор.
- Перекрёстный кабель: витые пары в разъёмах RJ45 на концах обжаты в разном порядке. Перекрёстным кабелем соединяют устройства или интерфейсы одного типа, например два компьютера.
Разница между прямым и перекрёстным кабелем сводится к порядку жил, данные оба передают одинаково.
Порты коммутаторов Huawei серии S подстраиваются под тип кабеля, поэтому подходит и прямой, и перекрёстный.
Если оборудование по стандарту EN 50121-4 работает в условиях, которые тот же стандарт описывает, ставьте экранированные кабели Ethernet.
Медные модули GE SFP
| Модуль | Парт-номер | Стандарт | Разъём | Волокно | Скорость | Дальность |
|---|---|---|---|---|---|---|
| SFP-1000BaseT | 02314171 | 1000BASE-T | RJ45 | - | 10 Мбит/с, 100 Мбит/с, 1 Гбит/с | кабель Ethernet: 0,1 км |
| SFP-1000BaseT | 02313URG | 1000BASE-T | RJ45 | - | 10 Мбит/с, 100 Мбит/с, 1 Гбит/с | кабель Ethernet: 0,1 км |
| SFP-1000BaseT-G2 | 02314BDD | 1000BASE-T | RJ45 | - | 10 Мбит/с, 100 Мбит/с, 1 Гбит/с | кабель Ethernet: 0,1 км |
Габариты, монтаж и условия эксплуатации
| Параметр | Значение |
|---|---|
| Габариты без упаковки В×Ш×Г, мм | Базовые габариты без выступающих частей: 150,0 × 44,0 × 133,0 мм. Наибольшие габариты, где глубина считается от портов до выступов сзади: 162,0 × 44,0 × 142,0 мм |
| Габариты с упаковкой В×Ш×Г, мм | 113,0 × 233,0 × 188,0 мм |
| Вес без упаковки, кг | 1 кг |
| Вес без упаковки в сборе, кг | 1 кг |
| Вес с упаковкой, кг | 1,3 кг |
| Шум при обычной температуре, звуковая мощность, дБ(А) | Бесшумный, без вентиляторов |
| Шум при обычной температуре, звуковое давление, дБ(А) | Бесшумный, без вентиляторов |
| Рабочая температура, °C | На высоте от 0 до 1 800 м с промышленными оптическими модулями. Герметичный шкаф: от −40 до +60 °C. Шкаф с вентиляцией (от 40 LFM): от −40 до +70 °C. Шкаф с принудительным обдувом (от 200 LFM): от −40 до +75 °C. В герметичном шкафу и при низковольтном вводе действуют ограничения: при входном напряжении от 9,6 до 12 В температура вокруг устройства не выше 55 °C, при напряжении от 12 до 60 В не выше 60 °C. С оптическими модулями PEN. Герметичный шкаф: от 0 до +45 °C. Шкаф с вентиляцией (от 40 LFM): от 0 до +55 °C. Шкаф с принудительным обдувом (от 200 LFM): от 0 до +60 °C |
| Допустимая скорость изменения температуры, °C | На высоте от 1800 до 5 000 м предельная рабочая температура падает на 1 °C с каждыми 220 м подъёма. |
| Температура хранения, °C | от −40 до +85 °C |
| Рабочая влажность | от 5 до 95%, без конденсата |
| Рабочая высота над уровнем моря, м | от 0 до 5 000 м |
| Высота хранения, м | от 0 до 5 000 м |
Технические характеристики
| Параметр | Значение |
|---|---|
| Высота корпуса, U | 3,65 U |
| Материал корпуса | Металл |
| Типовая мощность, Вт | 16,4 (блок питания 54 В, 30 % трафика, без учёта потребления оптических модулей) |
| Типовое тепловыделение, БТЕ/ч | 55,95 БТЕ/ч |
| Максимальная мощность, Вт | 23 Вт |
| Максимальное тепловыделение, БТЕ/ч | 78,5 БТЕ/ч |
| Мощность без нагрузки, Вт | 12,8 Вт |
| Наработка на отказ, лет | 70,46 |
| Наличие | > 0,99999 |
| Число слотов карт расширения | 0 |
| Число слотов питания | 0 |
| Число вентиляторных модулей | 0 |
| Резервирование питания | 1+1 |
| Тип питания | Внешний источник постоянного тока |
| Номинальное входное напряжение, В | Вход от 12 до 48 В постоянного тока |
| Диапазон входного напряжения, В | Вход от 9,6 до 60 В постоянного тока |
| Наибольший входной ток, А | 2 А |
| Оперативная память | 2 ГБ |
| Флеш-память | Объём: 1 ГБ |
| Консольный порт | RJ45 |
| Порт управления ETH | Не поддерживается |
| USB | Поддерживается |
| RTC | Не поддерживается |
| Вход RPS | Не поддерживается |
| Защита от импульсов по портам, кВ | Синфазная помеха: ±6 кВ |
| Защита от импульсов по питанию, кВ | Блок питания постоянного тока: синфазная помеха ±4 кВ, дифференциальная ±2 кВ |
| Степень защиты оболочки | IP40 |
| Тип вентиляторов | Нет |
| Охлаждение | Пассивное охлаждение |
| Направление обдува | - |
| PoE | Не поддерживается |
| Сертификация | Сертификация по ЭМС, безопасности и производству |
Совместимые комплектующие
- Парт-номер 02310QBJОптический SFP-модуль Huawei SFP-10G-BXU1SFP+, 10 Гбит/с, одномодовое, 1270 нмот 7 358 ₽
- Парт-номер 02310QDTОптический SFP-модуль Huawei SFP-10G-BXD1SFP+, 10 Гбит/с, одномодовое, 1330 нмот 7 358 ₽
- Парт-номер 02315204Оптический SFP-модуль Huawei eSFP-GE-SX-MM850SFP, 1 Гбит/с, многомодовое, 850 нмот 1 687 ₽В наличии: 25 шт.
- Парт-номер 02311KNQAOC-кабель Huawei QSFP-100G-AOC-10MQSFP28, 100 Гбит/с, 10 м, AOC-кабельПо запросу
- Парт-номер 02311VGNКабель стекирования Huawei SFP+STACK-CU1M51,5 м, кабель стекированияот 3 616 ₽В наличии: 25 шт.
Похожие позиции серии
- Парт-номер 98012685PoE-коммутатор Huawei CloudEngine S5735I-H8U2XN-V28 × 1 Гбит/с·2 × 10 Гбит/с·PoE++ (802.3bt)·без блока питанияПо запросу
- Парт-номер 98012151PoE-коммутатор Huawei CloudEngine S5735I-L8P4X-A-V28 × 1 Гбит/с·4 × 10 Гбит/с·PoE+ (802.3at)·блок в комплектеПо запросу
- Парт-номер 98012066PoE-коммутатор Huawei CloudEngine S5735I-S8U4XN-V28 × 1 Гбит/с·4 × 10 Гбит/с·PoE++ (802.3bt)·блок в комплектеот 69 903 ₽В наличии: 86 шт.
- Парт-номер 98012064Коммутатор Huawei CloudEngine S5735I-S8T4XN-V28 × 1 Гбит/с·4 × 10 Гбит/с·без PoE·блок в комплектеот 60 896 ₽
