PoE-коммутатор Huawei S5735I-H8U2XN-V2
- 8 × 1 Гбит/с
- 2 × 10 Гбит/с
- PoE++ (802.3bt)
- без блока питания
- Белый импорт. Таможенная декларация на единицу товара, договор с ООО и НДС.
- Более 1 100 проектов, пять инженеров HCIE в штате. Совместимость и конфигурацию проверяем до оплаты.
- Гарантия и сервис по контракту, четыре уровня SLA.

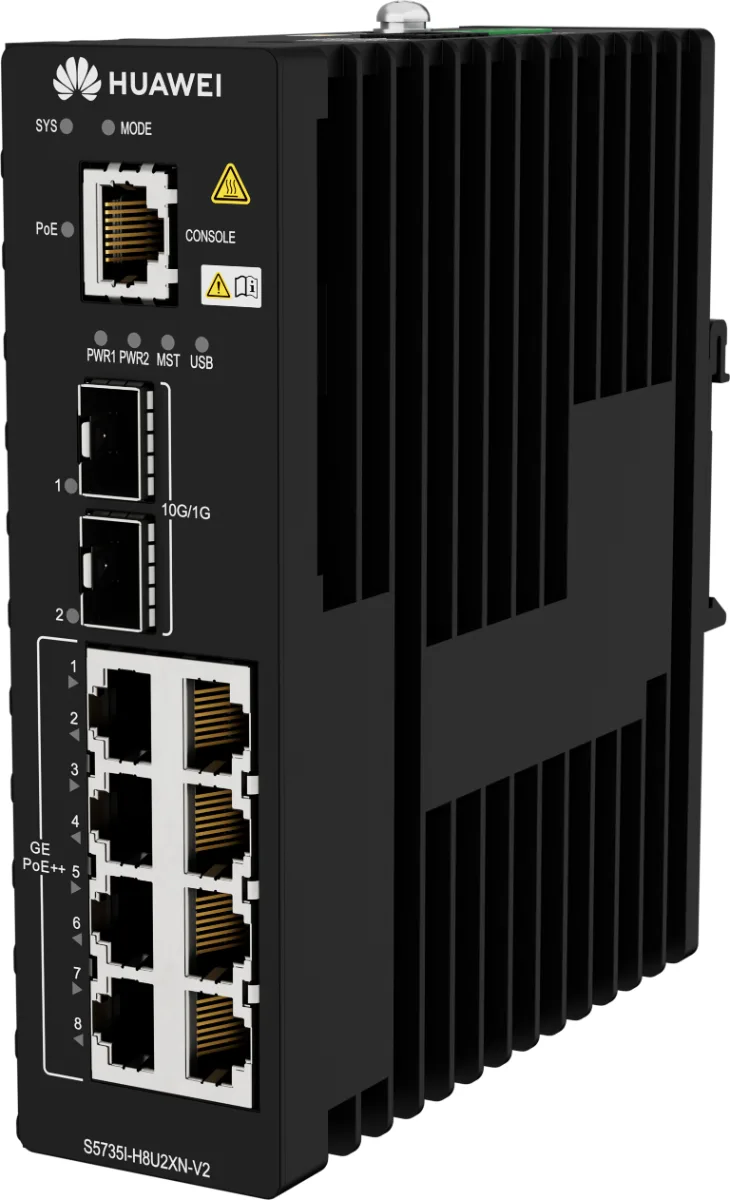

PoE-коммутатор уровня доступа Huawei CloudEngine S5735I-H8U2XN-V2. Подключает пользователей и оборудование к сети и собирает трафик на уровень выше. Порты доступа идут к оборудованию, порты Uplink к агрегации или к ядру. Габариты 150 × 44 × 133 мм. Коммутатор весит 1 кг без упаковки; в коробке 1,3 кг. Мощность от 16,4 Вт при типовой нагрузке до 270 Вт при максимальной, до 210 Вт без питания PoE. Бюджет PoE 240 Вт на все порты сразу. Защита корпуса IP40. Размеры и мощность сверены по документации Huawei (Hardware Description и даташит серии). В серии S5735I это исполнение отличает количество портов доступа: 8; порты Uplink: 2 × 10 Гбит/с; стандарт PoE: PoE++ (802.3bt); комплектность питания: без блока питания. В комплект не входит: блок питания.
Характеристики коротко
Полный список в таблице ниже. Для подбора важны количество портов доступа 8; скорость портов доступа 1 Гбит/с; тип портов медные; количество портов uplink 2. В карточке указаны ещё всего портов 10 с Uplink; габариты в×ш×г 150,0 × 44,0 × 133,0 мм. Эти значения взяты из товарного имени, из фактов позиции и из прайс-листа Huawei, то есть из источников производителя, а не из общего описания серии.
Совместимость
С этой позицией берут Оптический SFP-модуль SFP-10G-BXU1, Оптический SFP-модуль SFP-10G-BXD1, Оптический SFP-модуль eSFP-GE-SX-MM850. Полный список совместимых комплектующих собран ниже на странице: там видно, что уже проверено на совместимость, а что придётся согласовать отдельно.
Установка
По монтажу: мощность 16,4 Вт закладывается в расчёт питания и охлаждения; вес брутто 1,3 кг, это важно для расчёта доставки.
Что проверяем до отгрузки
Сверяем парт-номер 98012685 с маркировкой на коробке и на самом изделии, проверяем целостность упаковки и пломб, комплектность по спецификации вендора. Позиции, которые ставятся в работающую сеть, прогоняем на стенде и проверяем версию программного обеспечения. Расхождение с заказом ловится у нас, а не у вас на объекте.
Поставка
Позиция идёт под заказ: срок и цену подтверждаем при расчёте. Возим белым импортом, таможенная декларация оформляется на единицу товара, договор с ООО и НДС.
Гарантия и документы
На позицию 98012685 даём гарантию по контракту: срок и уровень сервиса фиксируются в договоре, доступны четыре уровня SLA вплоть до замены на следующий рабочий день. Комплект документов полный: таможенная декларация на единицу товара, договор с ООО, счёт с НДС, закрывающие документы после поставки. Это важно для позиций, которые идут в проект с приёмкой и в тендерную отчётность.
Жизненный цикл
Huawei прекращает выпуск модели 31 декабря 2028. Вендорская поддержка заявлена до 31 декабря 2033. Для расширения и замены в работающей сети позиция доступна, для нового проекта имеет смысл сравнить её с актуальной серией.
Вопросы и ответы
Что входит в поставку этой позиции
Поставляется сама позиция 98012685 в заводской упаковке. Дополнительные кабели, модули и лицензии в комплект не входят, их считают отдельной строкой. Точный состав под вашу конфигурацию инженеры подтверждают в расчёте вместе с ценой и сроком.
Подойдёт ли эта позиция к моему оборудованию
Совместимость зависит не только от модели, но и от версии программного обеспечения, свободных слотов и схемы питания. Пришлите модель и текущую конфигурацию: инженеры HCIE сверят её до оплаты и скажут, что встанет без переделок, а что потребует замены.
Сколько ждать поставку и как оформляется сделка
Позиция идёт под заказ. Срок считаем по текущей доступности у вендора и подтверждаем в расчёте вместе с ценой. Возим белым импортом: таможенная декларация оформляется на единицу товара, договор заключаем с ООО, работаем с НДС. Закрывающие документы отдаём полным комплектом.
Что значат даты EOM и EOS для этой позиции
Huawei прекращает выпуск модели 31 декабря 2028. Вендорская поддержка заявлена до 31 декабря 2033. Для расширения и ремонта работающей сети это рабочий вариант: запас на складах и на вторичном рынке есть, а совместимость с уже установленным оборудованием гарантирована. Для нового проекта лучше сравнить с актуальной серией.
| Количество портов доступа | 8 |
|---|---|
| Скорость портов доступа | 1 Гбит/с |
| Тип портов | медные |
| Порты Uplink | 2 × 10 Гбит/с |
| Скорость Uplink | 10 Гбит/с |
| Количество портов Uplink | 2 |
| Стандарт PoE | PoE++ (802.3bt) |
| Комплектность питания | без блока питания |
| Всего портов, с Uplink | 10 |
| Бюджет PoE | 240 Вт |
| Типовая мощность, Вт | 16,4 |
| Класс защиты | IP40 |
| Вес нетто, кг | 1 |
| Вес брутто, кг | 1,3 |
| Максимальная мощность, Вт | 270 |
| Габариты В×Ш×Г, мм | 150,0 × 44,0 × 133,0 |
| Серия | S5735I |
| Заказывается отдельно | блок питания |
| Единица поставки | штука |
| Снятие с продажи | 2028-12-31 |
| Окончание поддержки | 2033-12-31 |
Документация Huawei
Об устройстве
Исполнение S5735I-H8U2XN-V2, парт-номер 98012685. Состав: 8 портов 10/100/1000BASE-T, PoE++, 2 порта 10GE SFP+, монтаж на DIN-рейку, два резервируемых ввода питания от 54 до 57 В постоянного тока, без вентиляторов, 1588, без блока питания.
Все фиксированные коммутаторы Ethernet серии S собраны на общей аппаратной платформе. В неё входят шасси, система питания, система охлаждения и блок управления коммутацией (SCU). Место таких коммутаторов в сети это уровень доступа и агрегации, через них проходит трафик корпоративной сети.
Первая версия ПО, в которой поддержан этот парт-номер, это V600R024C10.

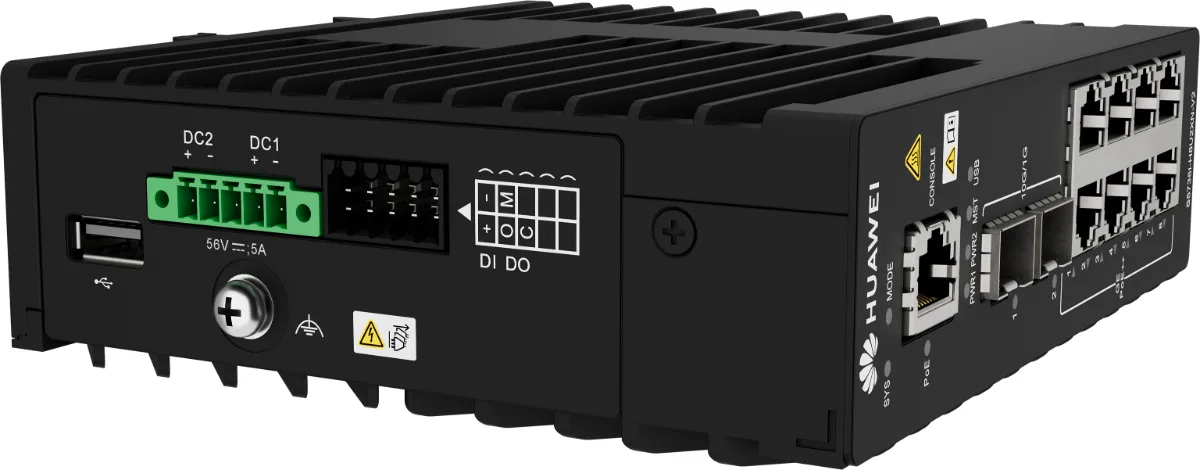

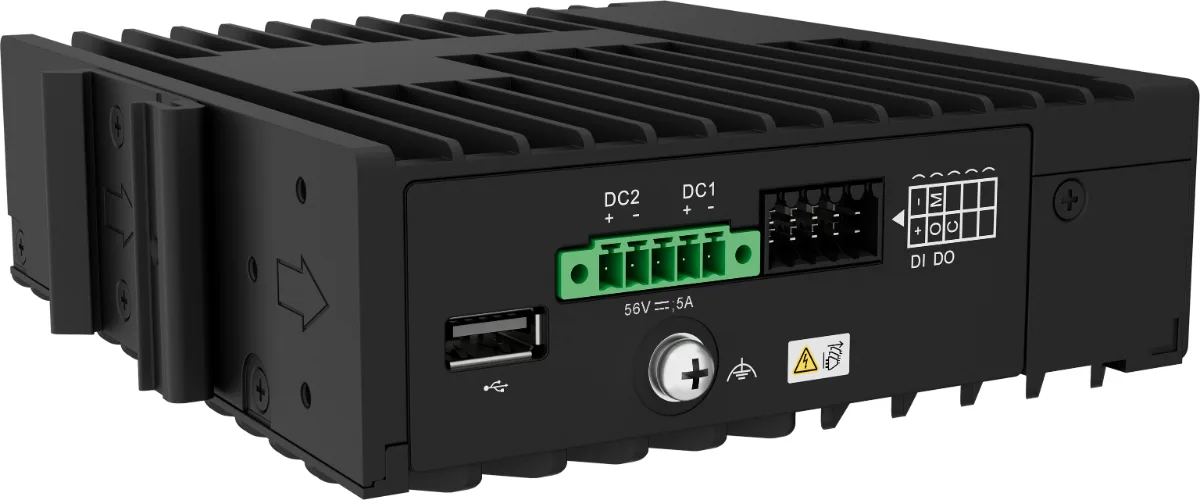

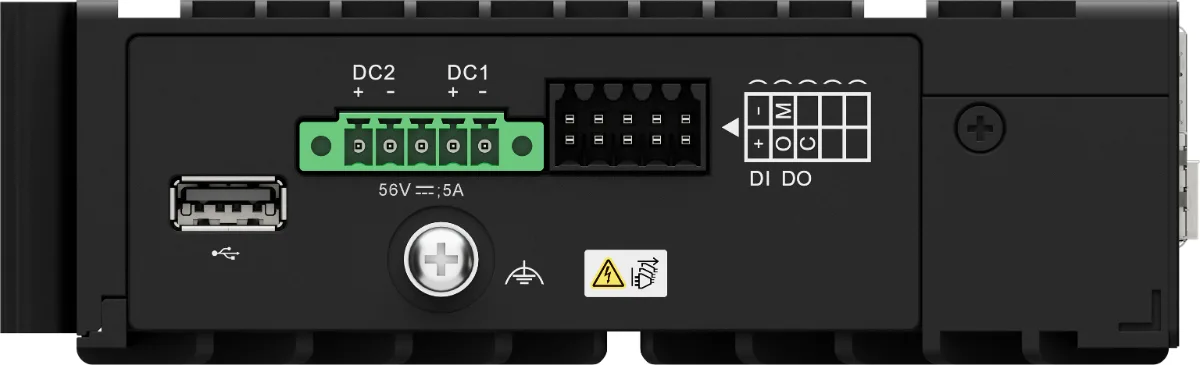

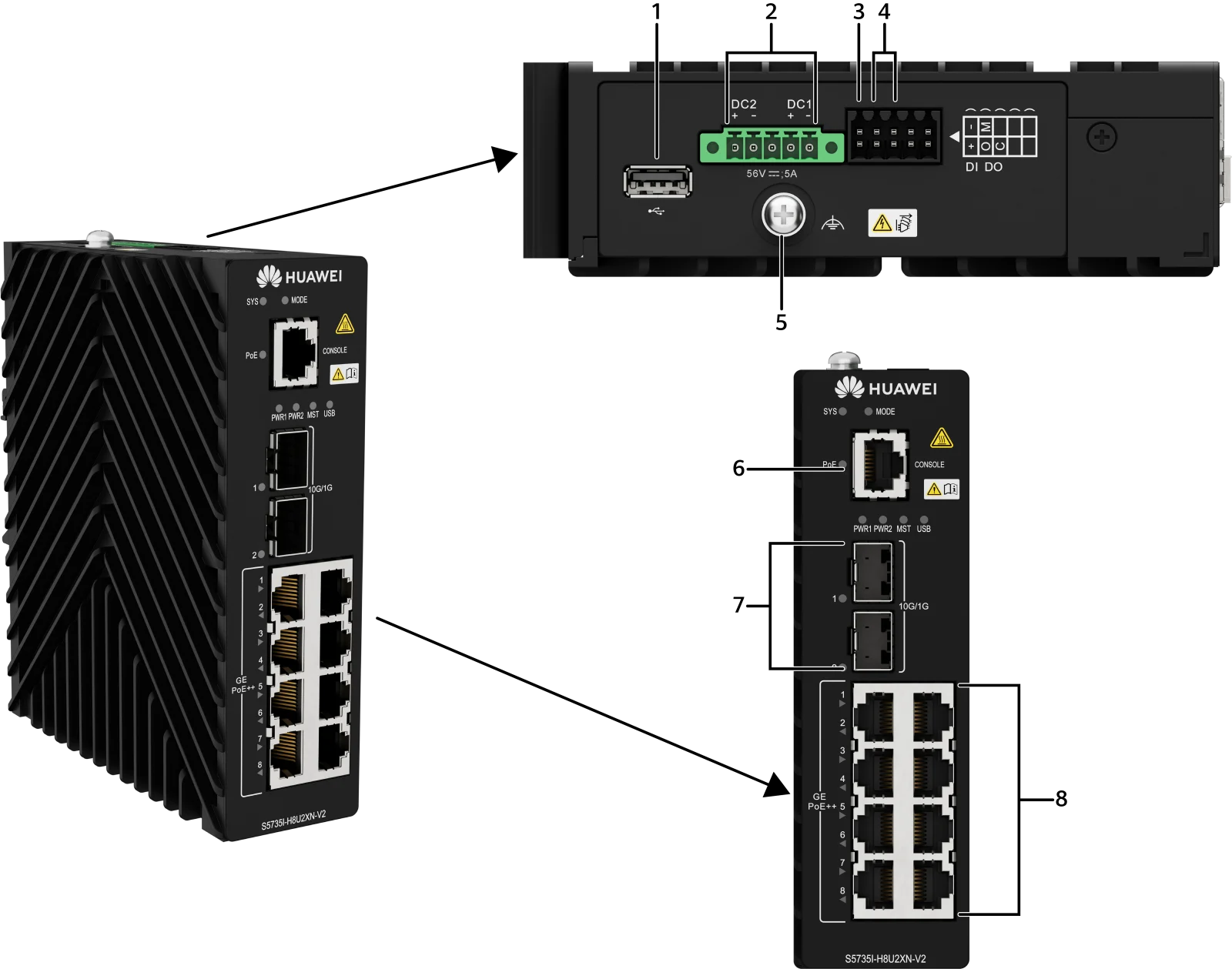

Портовая панель
- 1Один порт USB
- 2Сдвоенный порт ввода постоянного тока. Работает с пятиконтактной клеммой питания DC из комплекта вспомогательных материалов. Поддерживает два ввода питания, DC1 и DC2. Один консольный порт
- 3Один порт DI
- 4Один порт DO
- 5Винт заземления. Работает с кабелем заземления.
- 6Один консольный порт
- 7Два порта 10GE SFP+
- 8Восемь портов 10/100/1000BASE-T с PoE++
Порты и интерфейсы
| Порт | Разъём | Описание | Что подходит |
|---|---|---|---|
| Порт 10/100/1000BASE-T | RJ45 | Медный порт 10/100/1000BASE-T принимает и передаёт данные на 10, 100 или 1 000 Мбит/с. | Кабель Ethernet |
| Оптический порт 10GE SFP+ | SFP+ | Оптический порт 10GE SFP+ автоматически переходит на 1 000 Мбит/с и передаёт данные на 1 000 Мбит/с или 10 Гбит/с. | Промышленные оптические модули, выделенные стековые кабели SFP+ на 0,5 и 1,5 м, медный модуль GE SFP, удалённые оптические модули PEN начиная с V600R024C10 |
| Консольный порт | RJ45 | Консольный порт служит для настройки с места. | Консольный кабель |
| Порт USB | USB 2.0 Type A | В порт USB ставят накопитель для обновления коммутатора, переноса конфигурации и других файлов. Поддерживается только USB 2.0. Накопители разных производителей ведут себя по-разному: если один не читается, возьмите другой. | USB-накопитель |

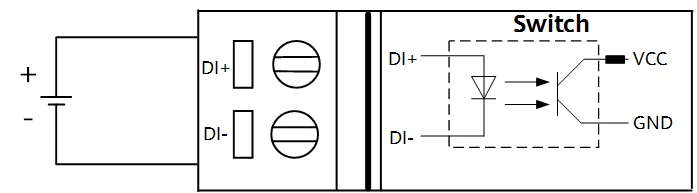

| Порт дискретного входа | Клеммник Phoenix, 2 × 5 контактов | Порт DI принимает сигналы по уровню. Состояние 1: от 9,6 до 30 В. Состояние 0: от −30 до +3 В | Клеммник Phoenix, 2 × 5 контактов |

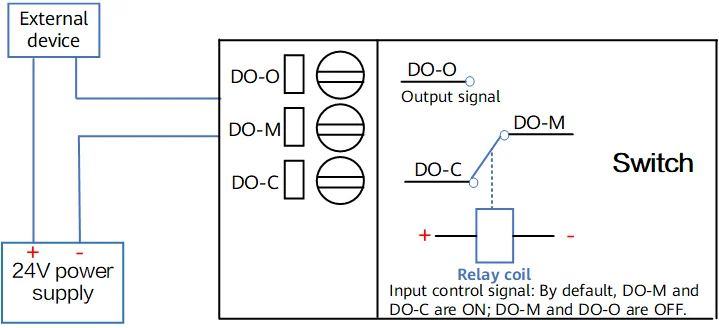

| Порт дискретного выхода | Клеммник Phoenix, 2 × 5 контактов | Порт дискретного выхода подаёт сигналы, по которым подключённое устройство выполняет действия. Тип сигнала пассивный, логический: замкнуто или разомкнуто. Внешнее питание: напряжение ниже 60 В постоянного тока, ток в цепи меньше 0,5 А | Клеммник Phoenix, 2 × 5 контактов |

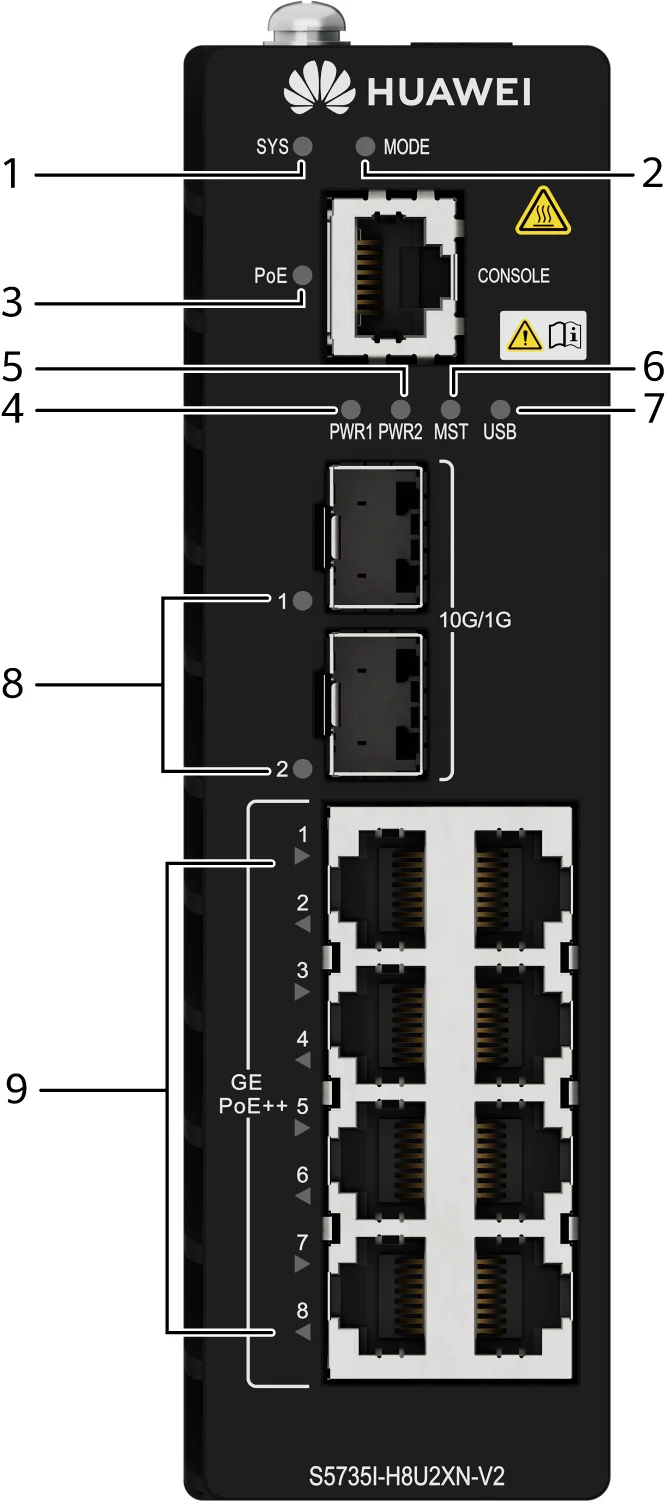

Индикаторы и кнопки
- не горитСистема не работает.
- зелёный, мигает быстроСистема запускается.
- зелёный, горит ровноПока система готовится к запуску, индикатор SYS горит зелёным ровно не дольше 30 секунд.
- зелёный, мигает медленноСистема работает нормально.
- красный, горит ровноПосле регистрации система работает ненормально либо сработала температурная авария.
- -Первое нажатие переводит индикаторы портов в режим стека, и они показывают номер этого устройства в стеке. Второе нажатие переводит их в режим PoE, где они показывают состояние PoE на каждом порту. Следующее нажатие возвращает индикаторы в обычный режим, где они показывают соединение на каждом порту. Если кнопку MODE не нажимать 45 секунд, индикаторы сами вернутся в обычный режим, а индикатор PoE погаснет. Удержание кнопки MODE 6 секунд с последующим отпусканием запускает режим первой настройки через веб. Дальше возможны два случая. Если на устройстве заводские настройки, система пытается войти в этот режим. При успешном входе индикатор MST горит зелёным не дольше 45 секунд. Иначе проверьте, стоят ли на устройстве заводские настройки.
- не горитРежим PoE не выбран.
- зелёный, горит ровноВыбран режим PoE, индикаторы портов показывают состояние PoE на каждом порту.
- не горитБлок питания 1 не подаёт питание или работает нештатно.
- зелёный, горит ровноБлок питания 1 в норме.
- не горитБлок питания 2 не подаёт питание или работает нештатно.
- зелёный, горит ровноБлок питания 2 в норме.
- не горитЕсли режим индикаторов не переключали, а это состояние по умолчанию: устройство в стеке резервное или ведомое, либо стекирование на нём не включено. Если режим переключали: режим стека не выбран.
- зелёный, горит ровноВыбран режим стека. Устройство в стеке резервное или ведомое, индикаторы портов показывают его номер в стеке.
- зелёный, мигаетЕсли режим индикаторов не переключали, а это состояние по умолчанию: устройство ведущее в стеке либо работает отдельно с включённым стекированием. Если режим переключали: выбран режим стека, устройство ведущее в стеке или работает отдельно, а индикаторы портов показывают номер ведущего устройства в стеке. Через 45 секунд индикаторы сами возвращаются к обычному режиму.
- не горитНакопитель не вставлен либо индикатор неисправен. Порт USB повреждён. На накопителе нет файла конфигурации, развернуть с него нельзя. Устройство обновилось с накопителя и перезапускается. Ошибка при выполнении файла конфигурации или чтении данных с накопителя.
- зелёный, горит ровноРазвёртывание с USB-накопителя прошло успешно.
- зелёный, мигает быстроСистема читает данные с USB-накопителя.
- зелёный, мигает медленноУстройство скопировало все нужные файлы и проверило их. Накопитель USB можно вынимать.
Индикатор оптического порта, по одному на порт
Значение индикаторов портов зависит от режима.
Индикатор медного порта, по одному на порт
Стрелки на корпусе показывают, где какой порт: стрелка вниз это нижний ряд, стрелка вверх верхний.
- не горитПорт не подключён или выключен.
- зелёный, горит ровноНа порту есть соединение.
- зелёный, мигаетПорт передаёт или принимает данные.
- не горитПорт не питает подключённое устройство.
- зелёный, горит ровноПорт питает подключённое устройство.
Питание и бюджет PoE
Коммутатор работает с одним блоком питания или с двумя по схеме 1+1. Он подключается напрямую к внешнему источнику 56 В постоянного тока либо питается от блока PAC240S56-CN.
| Блок питания 1 | Блок питания 2 | Доступная мощность PoE | Наибольшее число портов под нагрузкой |
|---|---|---|---|
| PAC240S56-CN | - | 210 Вт, а с внешним источником не слабее 270 Вт до 240 Вт. При температуре среды ниже 55 °C. | При 210 Вт: 802.3af по 15,4 Вт на порт: 13 портов. 802.3at по 30 Вт: 7 портов. 802.3bt по 60 Вт: 3 порта. 802.3bt по 90 Вт: 2 порта. При 240 Вт: 802.3af по 15,4 Вт на порт: 15 портов. 802.3at по 30 Вт: 8 портов. 802.3bt по 60 Вт: 4 порта. 802.3bt по 90 Вт: 2 порта |
| - | PAC240S56-CN | PAC240S56-CN | PAC240S56-CN |
| PAC240S56-CN | PAC240S56-CN | PAC240S56-CN | PAC240S56-CN |
| PAC240S56-CN | - | 120 Вт. При температуре среды ниже 60 °C. | 802.3af по 15,4 Вт на порт: 7 портов. 802.3at по 30 Вт: 4 порта. 802.3bt по 60 Вт: 2 порта. 802.3bt по 90 Вт: 1 порт |
| - | PAC240S56-CN | PAC240S56-CN | PAC240S56-CN |
| PAC240S56-CN | PAC240S56-CN | PAC240S56-CN | PAC240S56-CN |
Коммутатор S5735I-H8U2XN-V2 отдаёт питание PoE напрямую, поэтому входное напряжение должно отвечать стандарту PoE. Иначе на стороне подключённого устройства напряжение окажется слишком низким.
Наибольшая отдаваемая мощность PoE у устройства ограничена так:
- Наибольшая отдаваемая мощность PoE 240 Вт: при температуре среды ниже 55 °C.
- Наибольшая отдаваемая мощность PoE 120 Вт: при температуре среды ниже 60 °C.
Рекомендованный вендором блок PAC240S56-CN на 240 Вт по умолчанию даёт до 210 Вт на PoE. Предел меняют командой poe max-power.
Охлаждение и направление обдува
Коммутатор без вентиляторов, охлаждение пассивное.
Стекирование
Для сборки стека применяют выделенные стековые кабели, они медные. Стек на них поднимается без настройки.
| Модель | Длина | Электрические параметры | Радиус изгиба | Разъём | Парт-номер |
|---|---|---|---|---|---|
| SFP+STACK-CU0M5 | 0,5 м | Пассивный | 25 мм | SFP+ в SFP+ | 02311VGK |
| SFP+STACK-CU1M5 | 1,5 м | Пассивный | 25 мм | SFP+ в SFP+ | 02311VGN |
| SFP+STACK-CU3M | 3 м | Пассивный | 25 мм | SFP+ в SFP+ | 02315LYV |
| SFP28-STACK-CU0M5 | 0,5 м | Пассивный | 35 мм | SFP28 в SFP28 | 02315BQJ |
| SFP28-STACK-CU1M5 | 1,5 м | Пассивный | 35 мм | SFP28 в SFP28 | 02315BQK |
| SFP28-STACK-CU3M | 3 м | Пассивный | 35 мм | SFP28 в SFP28 | 02315LYU |
| QSFP-100G-CU2M | 2 м | Пассивный | 45 мм | QSFP28 в QSFP28 | 02313HVK |
Совместимые модули и кабели
Кабель Ethernet
Терминал обслуживания соединяют с консольным портом кабелем Ethernet, дальше устройство обслуживают на месте или удалённо.
По частоте и отношению сигнала к шуму распространённые сетевые кабели делятся на категорию 5 (Cat 5), категорию 5e (Cat 5e) и категорию 6 (Cat 6). Это витые пары с разъёмами RJ45 и дальностью до 100 м. Есть также категории 1, 2, 3, 4, 6a и 7. Чем выше номер, тем новее стандарт, выше полоса пропускания и цена.
Сетевые кабели бывают с экраном и без него: экранированная витая пара (STP) и неэкранированная (UTP). Экран уменьшает излучение, мешает перехватить данные и гасит внешние электромагнитные помехи. В одной категории экранированный кабель даёт более высокую скорость, но обходится дороже и монтируется труднее. Кабель без экрана дешевле, легче и гибче, а на обычных сетях разницы почти нет, поэтому берут чаще именно его. Полный дуплекс на 10 Гбит/с вытягивает только экранированный кабель категории 7.
| Категория кабеля | Где применяется | Рабочая частота | Максимальная скорость | Дальность |
|---|---|---|---|---|
| Cat 5 | сети 100Base-T и 10Base-T | от 1 до 100 МГц | 100 Мбит/с | 100 м |
| Cat 5e | сети 1000Base-T | от 1 до 100 МГц | 1 000 Мбит/с | 100 м |
| Cat 6 | сети 1000Base-T | от 1 до 250 МГц | 1 000 Мбит/с | 100 м |
| Cat 6a | сети 10GBase-T | от 1 до 500 МГц | 10 Гбит/с | 100 м |
| Cat 7 | сети 10GBase-T | от 1 до 600 МГц | 10 Гбит/с | 100 м |
Кабели Ethernet делятся на прямые и перекрёстные.
- Прямой кабель: витые пары в разъёмах RJ45 на обоих концах обжаты в одном порядке. Прямым кабелем соединяют устройства разных типов, например компьютер и коммутатор.
- Перекрёстный кабель: витые пары в разъёмах RJ45 на концах обжаты в разном порядке. Перекрёстным кабелем соединяют устройства или интерфейсы одного типа, например два компьютера.
Перекрёстный и прямой кабели отличаются только порядком жил, данные они передают одинаково.
Модели Huawei серии S принимают и прямой, и перекрёстный кабель: порт сам определяет тип кабеля.
Оборудованию по стандарту EN 50121-4 в среде, которую этот стандарт описывает, нужны экранированные кабели Ethernet.
Медные модули GE SFP
| Модуль | Парт-номер | Стандарт | Разъём | Волокно | Скорость | Дальность |
|---|---|---|---|---|---|---|
| SFP-1000BaseT | 02314171 | 1000BASE-T | RJ45 | - | 10 Мбит/с, 100 Мбит/с, 1 Гбит/с | кабель Ethernet: 0,1 км |
| SFP-1000BaseT | 02313URG | 1000BASE-T | RJ45 | - | 10 Мбит/с, 100 Мбит/с, 1 Гбит/с | кабель Ethernet: 0,1 км |
| SFP-1000BaseT-G2 | 02314BDD | 1000BASE-T | RJ45 | - | 10 Мбит/с, 100 Мбит/с, 1 Гбит/с | кабель Ethernet: 0,1 км |
Габариты, монтаж и условия эксплуатации
| Параметр | Значение |
|---|---|
| Габариты без упаковки В×Ш×Г, мм | Базовые габариты без выступающих частей: 150,0 × 44,0 × 133,0 мм. Наибольшие габариты, где глубина считается от портов до выступов сзади: 162,0 × 44,0 × 142,0 мм |
| Габариты с упаковкой В×Ш×Г, мм | 113,0 × 233,0 × 188,0 мм |
| Вес без упаковки, кг | 1 кг |
| Вес без упаковки в сборе, кг | 1 кг |
| Вес с упаковкой, кг | 1,3 кг |
| Шум при обычной температуре, звуковая мощность, дБ(А) | Бесшумный, без вентиляторов |
| Шум при обычной температуре, звуковое давление, дБ(А) | Бесшумный, без вентиляторов |
| Рабочая температура, °C | На высоте до 1 800 м с промышленными оптическими модулями. Герметичный шкаф: от −40 до +60 °C. Шкаф с вентиляцией (от 40 LFM): от −40 до +70 °C. Шкаф с принудительным обдувом (от 200 LFM): от −40 до +75 °C. С оптическими модулями PEN. Герметичный шкаф: от 0 до +45 °C. Шкаф с вентиляцией (от 40 LFM): от 0 до +55 °C. Шкаф с принудительным обдувом (от 200 LFM): от 0 до +60 °C. В герметичном шкафу устройство отдаёт на PoE до 240 Вт при температуре среды ниже 55 °C и до 120 Вт при температуре ниже 60 °C. |
| Допустимая скорость изменения температуры, °C | На высоте от 1800 до 5 000 м предельная рабочая температура падает на 1 °C с каждыми 220 м подъёма. |
| Температура хранения, °C | от −40 до +85 °C |
| Рабочая влажность | от 5 до 95%, без конденсата |
| Рабочая высота над уровнем моря, м | от 0 до 5 000 м |
| Высота хранения, м | от 0 до 5 000 м |
Технические характеристики
| Параметр | Значение |
|---|---|
| Высота корпуса, U | 3,65 U |
| Материал корпуса | Металл |
| Типовая мощность, Вт | 16,4 (блок питания 48 В, 30 % трафика, без учёта потребления оптических модулей) |
| Типовое тепловыделение, БТЕ/ч | 56 БТЕ/ч |
| Максимальная мощность, Вт | Без PoE: 23,3 Вт. С полной нагрузкой PoE: 270 Вт, из них 240 Вт на PoE |
| Максимальное тепловыделение, БТЕ/ч | Без PoE: 79,5. С полной нагрузкой PoE: 921,3, из них 818,9 на PoE |
| Мощность без нагрузки, Вт | 14,2 Вт |
| Наработка на отказ, лет | 67,24 |
| Наличие | > 0,99999 |
| Число слотов карт расширения | 0 |
| Число слотов питания | 0 |
| Число вентиляторных модулей | 0 |
| Резервирование питания | 1+1. Один блок PAC240S56-CN питает только один коммутатор S5735I-H8U2XN-V2. |
| Тип питания | Внешний источник постоянного тока |
| Номинальное входное напряжение, В | Вход постоянного тока: 56 В |
| Диапазон входного напряжения, В | Вход постоянного тока: от 54 до 57 В для PoE, PoE+ и PoE++, либо 48 В для PoE |
| Наибольший входной ток, А | 6 А |
| Оперативная память | 2 ГБ |
| Флеш-память | Объём: 1 ГБ |
| Консольный порт | RJ45 |
| Порт управления ETH | Не поддерживается |
| USB | Поддерживается |
| RTC | Не поддерживается |
| Вход RPS | Не поддерживается |
| Защита от импульсов по портам, кВ | Синфазная помеха: ±6 кВ |
| Защита от импульсов по питанию, кВ | Блок питания постоянного тока: синфазная помеха ±4 кВ, дифференциальная ±2 кВ |
| Степень защиты оболочки | IP40 |
| Тип вентиляторов | Нет |
| Охлаждение | Пассивное охлаждение |
| Направление обдува | - |
| PoE | Поддерживается |
| Сертификация | Сертификация по ЭМС, безопасности и производству |
Совместимые комплектующие
- Парт-номер 02310QBJОптический SFP-модуль Huawei SFP-10G-BXU1SFP+, 10 Гбит/с, одномодовое, 1270 нмот 7 358 ₽
- Парт-номер 02310QDTОптический SFP-модуль Huawei SFP-10G-BXD1SFP+, 10 Гбит/с, одномодовое, 1330 нмот 7 358 ₽
- Парт-номер 02315204Оптический SFP-модуль Huawei eSFP-GE-SX-MM850SFP, 1 Гбит/с, многомодовое, 850 нмот 1 687 ₽В наличии: 25 шт.
- Парт-номер 02311KNQAOC-кабель Huawei QSFP-100G-AOC-10MQSFP28, 100 Гбит/с, 10 м, AOC-кабельПо запросу
- Парт-номер 02311VGNКабель стекирования Huawei SFP+STACK-CU1M51,5 м, кабель стекированияот 3 616 ₽В наличии: 25 шт.
