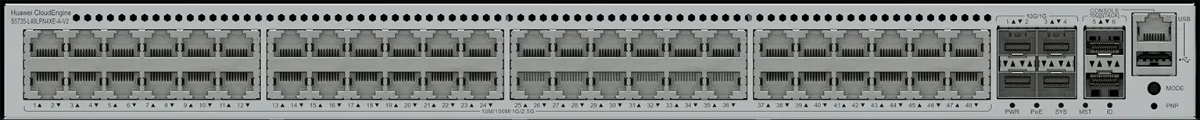

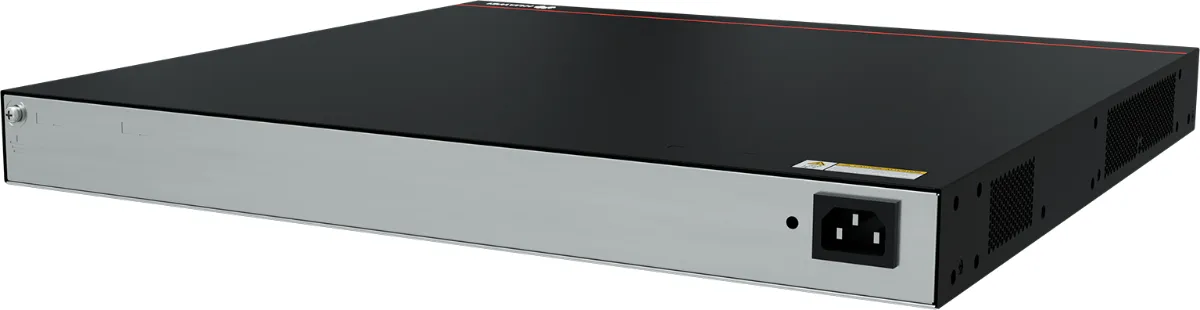

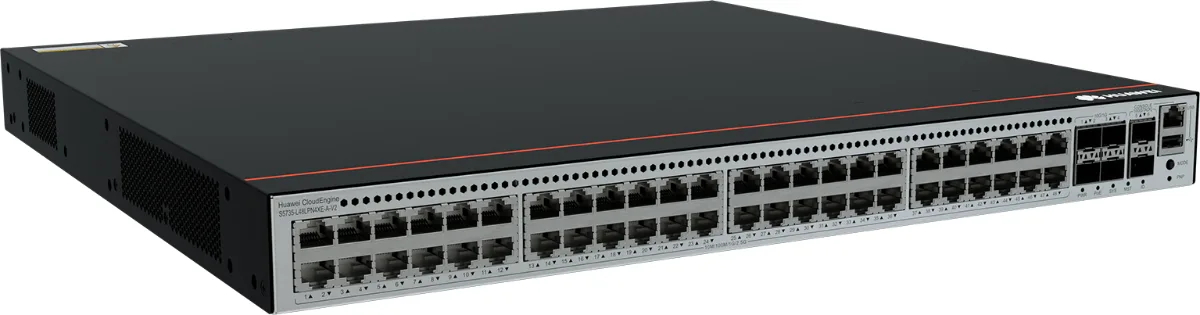

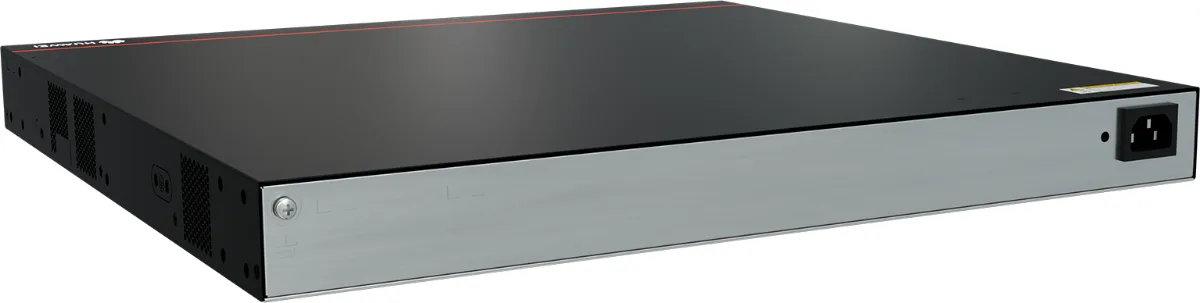

PoE-коммутатор Huawei S5735-L48LPN4XE-A-V2
- 48 портов
- по 2,5 Гбит/с
- Uplink 4 × 10 Гбит/с
- PoE+ (802.3at)
- Белый импорт. Таможенная декларация на единицу товара, договор с ООО и НДС.
- Более 1 100 проектов, пять инженеров HCIE в штате. Совместимость и конфигурацию проверяем до оплаты.
- Гарантия и сервис по контракту, четыре уровня SLA.
Для какой задачи это исполнение
Этаж с точками доступа нового поколения: порты на 2,5 Гбит/с не срезают скорость Wi-Fi 6 и Wi-Fi 7, а питание идёт по той же витой паре. Буквы LPN в названии означают облегчённый бюджет питания и порты 2,5 Гбит/с, поэтому исполнение берут туда, где быстрых портов нужно много, а питаемых устройств немного.
Характеристики словами
Сорок восемь медных портов доступа 2,5 Гбит/с с поддержкой PoE+ по стандарту 802.3at, суммарный бюджет питания 360 Вт. Четыре аплинка по 10 Гбит/с, всего 52 порта. Блок питания встроенный, тип питания AC. Пропускная способность стека 80 Гбит/с.
Что докупить
Модули SFP+ для аплинков и патч-корды, при сборке стека стековые кабели. Питание считаем заранее: 360 Вт на 48 портов это около 7 Вт на устройство, то есть одновременно запитать все порты не выйдет. Точка доступа Wi-Fi 6 берёт около 25 Вт, значит бюджета хватит примерно на десяток. Остальные порты работают как обычные, без питания.
Настройка идёт через консоль, веб-интерфейс или систему управления кампусом. Полезная практика при облегчённом бюджете это задать приоритеты питания по портам: тогда при нехватке мощности коммутатор снимет питание с наименее важного устройства, а точки доступа в зоне высокой нагрузки продолжат работать. Кабельную систему под скорость 2,5 Гбит/с стоит проверить заранее: на плохой линии порт согласуется на гигабит.
Соседние исполнения
Когда питание нужно большинству портов, смотрите S5735-S48PN4XE-V2 с бюджетом 1680 Вт. Если скорости 2,5 Гбит/с не требуется, дешевле обойдутся S5735-L48P4XE-A-V2 и S5735-L48LP4XE-A-V2 на гигабитных портах. Полный список на странице серии S5735. Соседние серии собраны в категории «Коммутаторы доступа и агрегации».
Наличие и поставка
На складе в Китае Huawei S5735-L48LPN4XE-A-V2 есть, 14 рабочих дней до Москвы, цена 168 731 ₽ с НДС 22 %.
Вопросы и ответы
Зачем 48 портов на 2,5 Гбит/с
Под плотный корпоративный Wi-Fi. Точка доступа Wi-Fi 6 и особенно Wi-Fi 7 в пике отдаёт больше гигабита, и обычный порт становится узким местом. На большом объекте таких точек могут быть десятки, а вместе с ними на том же коммутаторе живут камеры и рабочие места. Порты обратно совместимы с гигабитными устройствами.
Почему бюджет питания всего 360 Вт
Это осознанно облегчённое исполнение: буква L перед P в названии как раз про урезанный бюджет. Логика в том, что не всем 48 портам нужно питание, а платить за полную мощность приходится всем. Если питаемых устройств в проекте больше десятка, берите исполнение с полным бюджетом, иначе часть портов останется без питания.
Можно ли смешивать быстрые и обычные устройства
Да, порт сам согласует скорость с устройством. На одном коммутаторе спокойно живут точки доступа на 2,5 Гбит/с, гигабитные компьютеры и стомегабитные камеры. Единственное, о чём стоит помнить, это кабель: для скорости 2,5 Гбит/с нужна витая пара категории 5e и выше в приличном состоянии.
Когда отгрузите
Позиция в наличии на складе в Китае. Срок поставки 14 рабочих дней до Москвы с таможенным оформлением. Цена в рублях, НДС 22 %, артикул для счёта 98012397. Трансиверы SFP+ и патч-корды подбираем отдельной строкой в спецификации.
| Количество портов доступа | 48 |
|---|---|
| Скорость портов доступа | 2,5 Гбит/с |
| Тип портов | медные |
| Порты Uplink | 4 × 10 Гбит/с |
| Скорость Uplink | 10 Гбит/с |
| Количество портов Uplink | 4 |
| Стандарт PoE | PoE+ (802.3at) |
| Комплектность питания | встроенный блок |
| Тип питания | AC |
| Всего портов, с Uplink | 52 |
| Бюджет PoE | 360 Вт |
| Пропускная способность стека | 80 Гбит/с |
| Типовая мощность, Вт | 89,15 |
| Вес нетто, кг | 5,25 |
| Вес брутто, кг | 7,42 |
| Максимальная мощность, Вт | 512,50 |
| Габариты В×Ш×Г, мм | 43,6 × 442,0 × 420,0 |
| Серия | S5735 |
Назначение
| Параметр | Значение |
|---|---|
| Описание | S5735-L48LPN4XE-A-V2: 48 портов 10/100/1000/2500BASE-T с PoE+, 4 порта 10GE SFP+, 2 стековых порта 12GE, 360 Вт на PoE, встроенный блок питания AC |
| Парт-номер | 98012397 |
| Модель | S5735-L48LPN4XE-A-V2 |
| Первая версия ПО | V600R023C10 |
Портовая панель
- 1Сорок восемь портов 10/100/1000/2500BASE-T с PoE+, multi-GE
- 2Четыре порта 10GE SFP+
- 3Два стековых порта
- 4Один консольный порт
- 5Один порт USB
- 6Одна кнопка MODE
- 7Одна кнопка PNP. Удержание дольше шести секунд сбрасывает настройки к заводским, короткое нажатие перезагружает коммутатор. Перезагрузка прерывает работу сети, поэтому нажимайте кнопку осознанно.
- 8Винт заземления. Работает с кабелем заземления.
- 9Гнездо фиксатора кабеля питания AC. Сам фиксатор в комплект не входит.
- 10Розетка AC. Работает с кабелем питания AC.
Порты и интерфейсы
| Тип кабеля, в пучке из шести | Порт Multi-GE на разных скоростях | 10M/100M/1000M | 2.5GE |
|---|---|---|---|
| Неэкранированная витая пара категории 5e | 100 м | 100 м | |
| Экранированная витая пара категории 5e | 100 м | 100 м | |
| Неэкранированная витая пара категории 6 | 100 м | 100 м | |
| Экранированная витая пара категории 6 | 100 м | 100 м | |
| Неэкранированная витая пара категории 6A | 100 м | 100 м | |
| Витая пара категории 6A с общим экраном | 100 м | 100 м | |
| Экранированная витая пара категории 6A | 100 м | 100 м | |
| Витая пара категории 7 | 100 м | 100 м |
Обозначение 6-a-1 означает пучок из семи кабелей: один в центре и шесть вокруг него.
| Порт | Разъём | Описание | Что подходит |
|---|---|---|---|
| Порт 10/100/1000/2500BASE-T с PoE+, multi-GE | RJ45 | Порт 10/100/1000/2500BASE-T с PoE+, multi-GE, принимает и передаёт данные на 10, 100, 1000 или 2500 Мбит/с и выдаёт питание PoE. | Для скорости 2,5 Гбит/с нужен кабель Ethernet категории 5e или выше. |
| Порт 10GE SFP+ | SFP+ | Порт 10GE SFP+ автоматически переходит на 1000 Мбит/с и передаёт данные на 1000 Мбит/с или 10 Гбит/с. | Оптические модули GE eSFP, GE-CWDM eSFP, GE-DWDM eSFP, медные модули GE SFP, оптические модули 10GE SFP+, 10GE-CWDM SFP+ и 10GE-DWDM SFP+. Начиная с V600R024C00 добавились медные модули 10GE SFP+ и удалённые оптические модули PEN. Медные кабели SFP+ длиной 1 и 3 м, кабели AOC SFP+ на 10 м, выделенные стековые кабели SFP+ длиной 0,5 и 1,5 м только для стека без настройки, а начиная с V600R025C10 ещё и кабель на 3 м. |
| Стековый порт | SFP+ | Стековые порты соединяют несколько коммутаторов стековыми кабелями в одно логическое устройство. Настраивать их не нужно. С выделенными кабелями SFP+ длиной 0,5 или 1,5 м скорость одного порта поднимается до 12 Гбит/с по умолчанию. | Медные кабели SFP+ длиной 1 м, выделенные стековые кабели SFP+ длиной 0,5 и 1,5 м |
| Консольный порт | RJ45 | Консольный порт служит для настройки с места. | Консольный кабель |
| Порт USB | USB 2.0 Type A | В порт USB ставят накопитель для обновления коммутатора, переноса конфигурации и других файлов. Поддерживается только USB 2.0. Накопители разных производителей ведут себя по-разному: если один не читается, возьмите другой. | USB-накопитель |
Индикаторы и кнопки
Набор индикаторов у S5735-L48LPN4XE-A-V2 такой же, как у S5735-L48P4XE-A-V2.
Питание
У коммутатора встроенный блок питания AC, съёмные блоки не поддерживаются. Встроенный блок даёт 360 Вт на PoE: этого хватает на 23 порта по 802.3af или на 12 портов по 802.3at под полной нагрузкой.
Охлаждение и направление обдува
У коммутатора два встроенных вентилятора. Воздух заходит слева и спереди, выходит справа.
При обычной температуре устройство укладывается в нормы шума для настольной техники. При запуске обороты вентиляторов выше, и шум заметнее.
Схема показывает только направление обдува, вид устройства условный.
Стекирование
Выделенные стековые кабели это тоже медные кабели, они нужны для объединения устройств в стек. Стек на таких кабелях собирается без настройки.
| Модель | Длина | Электрические параметры | Радиус изгиба | Разъём | Парт-номер |
|---|---|---|---|---|---|
| SFP+STACK-CU0M5 | 0,5 м | Пассивный | 25 мм | SFP+ в SFP+ | 02311VGK |
| SFP+STACK-CU1M5 | 1,5 м | Пассивный | 25 мм | SFP+ в SFP+ | 02311VGN |
| SFP+STACK-CU3M | 3 м | Пассивный | 25 мм | SFP+ в SFP+ | 02315LYV |
| SFP28-STACK-CU0M5 | 0,5 м | Пассивный | 35 мм | SFP28 в SFP28 | 02315BQJ |
| SFP28-STACK-CU1M5 | 1,5 м | Пассивный | 35 мм | SFP28 в SFP28 | 02315BQK |
| SFP28-STACK-CU3M | 3 м | Пассивный | 35 мм | SFP28 в SFP28 | 02315LYU |
| QSFP-100G-CU2M | 2 м | Пассивный | 45 мм | QSFP28 в QSFP28 | 02313HVK |
Совместимые модули и кабели
Кабелем Ethernet терминал обслуживания подключают к консольному порту устройства для местного или удалённого обслуживания.
По частоте и отношению сигнала к шуму распространённые сетевые кабели делятся на категорию 5 (Cat 5), категорию 5e (Cat 5e) и категорию 6 (Cat 6). Это витые пары с разъёмами RJ45 и дальностью до 100 м. Есть также категории 1, 2, 3, 4, 6a и 7. Чем выше номер, тем новее стандарт, выше полоса пропускания и цена.
По наличию экрана сетевые кабели делятся на экранированную витую пару (STP) и неэкранированную (UTP). Экранированные кабели снижают излучение, защищают от перехвата данных и от внешних электромагнитных помех. При той же категории они дают более высокую скорость передачи, но стоят дороже и сложнее в монтаже. Неэкранированные дешевле, легче и гибче, на обычных сетях разница почти не заметна, поэтому их применяют чаще. Полный дуплекс на 10 Гбит/с обеспечивает только экранированный кабель категории 7.
| Категория кабеля | Где применяется | Рабочая частота | Максимальная скорость | Дальность |
|---|---|---|---|---|
| Cat 5 | сети 100Base-T и 10Base-T | от 1 до 100 МГц | 100 Мбит/с | 100 м |
| Cat 5e | сети 1000Base-T | от 1 до 100 МГц | 1000 Мбит/с | 100 м |
| Cat 6 | сети 1000Base-T | от 1 до 250 МГц | 1000 Мбит/с | 100 м |
| Cat 6a | сети 10GBase-T | от 1 до 500 МГц | 10 Гбит/с | 100 м |
| Cat 7 | сети 10GBase-T | от 1 до 600 МГц | 10 Гбит/с | 100 м |
Кабели Ethernet делятся на прямые и перекрёстные.
- Прямой кабель: витые пары в разъёмах RJ45 на обоих концах обжаты в одном порядке. Прямым кабелем соединяют устройства разных типов, например компьютер и коммутатор.
- Перекрёстный кабель: витые пары в разъёмах RJ45 на концах обжаты в разном порядке. Перекрёстным кабелем соединяют устройства или интерфейсы одного типа, например два компьютера.
Перекрёстный и прямой кабели отличаются только порядком жил, данные они передают одинаково.
Коммутаторы Huawei серии S работают и с прямым, и с перекрёстным кабелем: порты сами подстраиваются под тип кабеля.
Если оборудование по стандарту EN 50121-4 работает в условиях, которые тот же стандарт описывает, ставьте экранированные кабели Ethernet.
Габариты, монтаж и условия эксплуатации
| Параметр | Значение |
|---|---|
| Габариты без упаковки В×Ш×Г, мм | Базовые габариты без выступающих частей: 43,6 × 442,0 × 420,0 мм. Наибольшие габариты, где глубина считается от портов до выступов сзади: 43,6 × 442,0 × 446,0 мм |
| Габариты с упаковкой В×Ш×Г, мм | 185,0 × 650,0 × 550,0 мм |
| Вес без упаковки, кг | 5,25 кг |
| Вес с упаковкой, кг | 7,42 кг |
| Шум при обычной температуре, звуковая мощность, дБ(А) | 51,4 дБ(А) |
| Шум при обычной температуре, звуковое давление, дБ(А) | 37,72 дБ(А) |
| Рабочая температура, °C | от −5 до +45 °C |
| Допустимая скорость изменения температуры, °C | На высоте от 1800 до 5000 м предельная рабочая температура падает на 1 °C с каждыми 220 м подъёма. При температуре ниже 0 °C устройство не запускается. С оптическими модулями дальностью от 60 км рабочая температура от −5 до +45 °C. |
| Температура хранения, °C | от −40 до +70 °C |
| Рабочая влажность | от 5 до 95%, без конденсата |
| Рабочая высота над уровнем моря, м | от 0 до 5000 м |
| Высота хранения, м | от 0 до 5000 м |
Технические характеристики
| Параметр | Значение |
|---|---|
| Высота корпуса, U | 1 U |
| Материал корпуса | Металл |
| Типовая мощность, Вт | 89,15 Вт |
| Типовое тепловыделение, БТЕ/ч | 304,19 БТЕ/ч |
| Максимальная мощность, Вт | Без PoE: 117,20 Вт. С полной нагрузкой PoE: 512,50 Вт, из них 360 Вт на PoE |
| Максимальное тепловыделение, БТЕ/ч | Без PoE: 399,90. С полной нагрузкой PoE: 1748,70 |
| Мощность без нагрузки, Вт | 54,9 Вт |
| Наработка на отказ, лет | 43,36 |
| Наличие | > 0.99999 |
| Число слотов карт расширения | 0 |
| Число слотов питания | 0 |
| Число вентиляторных модулей | 2 |
| Резервирование питания | Не поддерживается |
| Тип питания | Встроенный блок AC |
| Номинальное входное напряжение, В | Вход AC: от 100 до 240 В, 50/60 Гц. Вход HVDC: 240 В |
| Диапазон входного напряжения, В | Вход AC: от 90 до 290 В, от 45 до 65 Гц. Вход HVDC: от 190 до 290 В |
| Наибольший входной ток, А | 6 А |
| Оперативная память | 2 ГБ |
| Флеш-память | Объём: 1 ГБ |
| Консольный порт | RJ45 |
| Порт управления ETH | Не поддерживается |
| USB | Поддерживается |
| RTC | Не поддерживается |
| Вход RPS | Не поддерживается |
| Защита от импульсов по питанию, кВ | Дифференциальная помеха: ±6 кВ, синфазная: ±6 кВ |
| Степень защиты оболочки | IP20 |
| Тип вентиляторов | Встроенный |
| Охлаждение | Воздушное охлаждение с автоматической регулировкой оборотов |
| Направление обдува | Забор воздуха слева и спереди, выброс справа |
| PoE | Поддерживается |
| Сертификация | Сертификация по ЭМС, безопасности и производству |
Совместимые комплектующие
- Парт-номер 02310QBJОптический SFP-модуль Huawei SFP-10G-BXU1SFP+, 10 Гбит/с, одномодовое, 1270 нмПо запросу
- Парт-номер 02310QDTОптический SFP-модуль Huawei SFP-10G-BXD1SFP+, 10 Гбит/с, одномодовое, 1330 нмПо запросу
- Парт-номер 02315204Оптический SFP-модуль Huawei eSFP-GE-SX-MM850SFP, 1 Гбит/с, многомодовое, 850 нмПо запросу
- Парт-номер 02311KNQAOC-кабель Huawei QSFP-100G-AOC-10MQSFP28, 100 Гбит/с, 10 м, AOC-кабельПо запросу
Похожие позиции серии
- Парт-номер 98012120PoE-коммутатор Huawei CloudEngine S5735-L48P4XE-A-V248 портов·по 1 Гбит/с·Uplink 4 × 10 Гбит/с·PoE+ (802.3at)от 144 627 ₽В наличии: 56 шт.

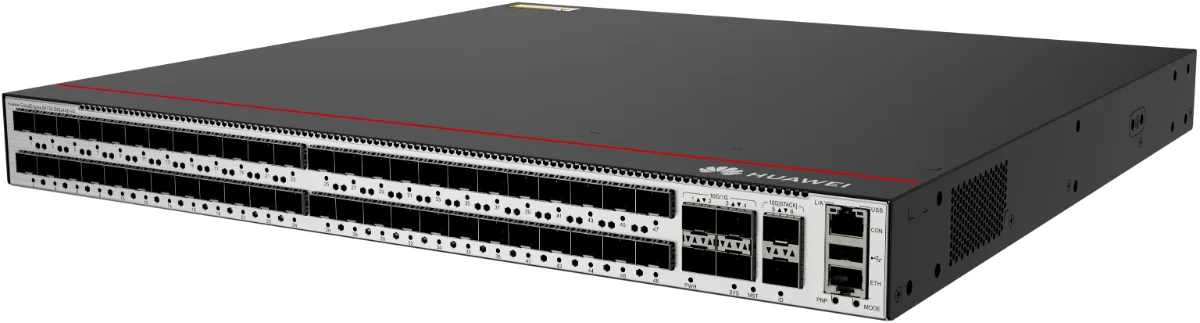

- Парт-номер 98012658Коммутатор Huawei CloudEngine S5735-S48J4XE-V248 портов·по 2,5 Гбит/с·Uplink 4 × 10 Гбит/с·без блока питанияПо запросу
- Парт-номер 98012053PoE-коммутатор Huawei CloudEngine S5735-S48P4XE-V248 портов·по 1 Гбит/с·Uplink 4 × 10 Гбит/с·PoE+ (802.3at)от 151 858 ₽В наличии: 55 шт.

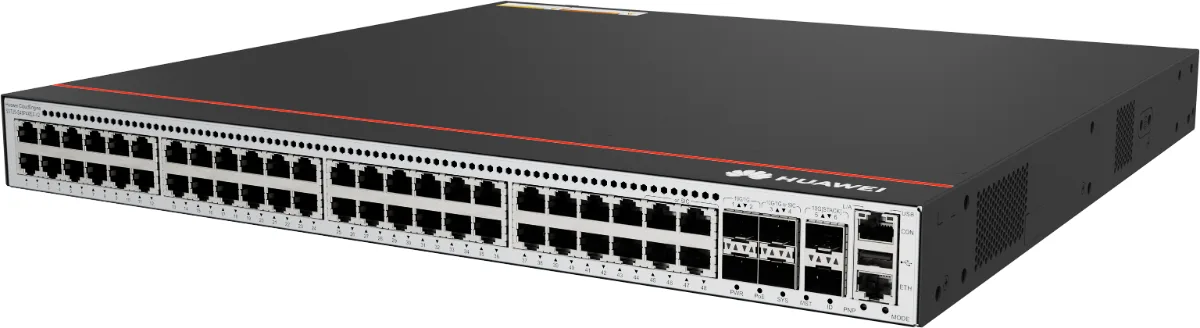

- Парт-номер 98012437PoE-коммутатор Huawei CloudEngine S5735-S48P4XEZ-V248 портов·по 1 Гбит/с·Uplink 4 × 10 Гбит/с·PoE+ (802.3at)По запросу
