Парт-номер 02354QXD-001

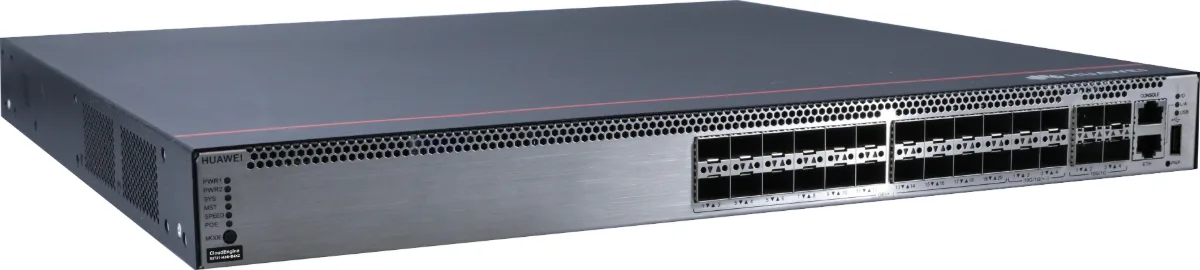

PoE-коммутатор Huawei S5731-H24HB4XZ
- 24 × 1 Гбит/с
- 4 × 10 Гбит/с
- PoE++ (802.3bt)
- без блока питания
Цена по запросу
Считаем под конфигурацию, объём и срок поставки.
Цена за штуку.
Под заказ
Срок и цену подтверждаем при расчёте
- Белый импорт. Таможенная декларация на единицу товара, договор с ООО и НДС.
- Более 1 100 проектов, пять инженеров HCIE в штате. Совместимость и конфигурацию проверяем до оплаты.
- Гарантия и сервис по контракту, четыре уровня SLA.
PoE-коммутатор уровня доступа Huawei CloudEngine S5731-H24HB4XZ. Подключает пользователей и оборудование к сети и собирает трафик на уровень выше. Порты доступа идут к оборудованию, порты Uplink к агрегации или к ядру. По документации Huawei (Hardware Description и даташит серии) корпус коммутатора 43,6 × 442 × 420 мм (высота, ширина, глубина), в стойке это 1U. Мощность при типовой нагрузке 87 Вт, до 127 Вт, если PoE не используется, при максимальной отдаче PoE до 1927 Вт. Бюджет PoE 1768 Вт на все порты сразу. Пропускная способность стека 240 Гбит/с. В серии S5731 это исполнение отличает количество портов доступа: 24; скорость портов доступа: 1 Гбит/с; порты Uplink: 4 × 10 Гбит/с; стандарт PoE: PoE++ (802.3bt); тип портов: оптические. В комплект не входит: блок питания.
Характеристики коротко
Полный список в таблице ниже. Для подбора важны количество портов доступа 24; количество портов uplink 4; комплектность питания без блока питания; всего портов 28 с Uplink. В карточке указаны ещё сочетание скоростей портов 1 Гбит/с, 10 Гбит/с; количество слотов расширения 1; типовая мощность 87 Вт; максимальная мощность при полной нагрузке poe 1 927 Вт; форм-фактор 1U. Эти значения взяты из товарного имени, из фактов позиции и из прайс-листа Huawei, то есть из источников производителя, а не из общего описания серии.
Совместимость
С этой позицией берут Оптический SFP-модуль SFP-10G-BXU1, Оптический SFP-модуль SFP-10G-BXD1, Оптический SFP-модуль eSFP-GE-SX-MM850. Полный список совместимых комплектующих собран ниже на странице: там видно, что уже проверено на совместимость, а что придётся согласовать отдельно.
Установка
По монтажу: в стойке позиция занимает 1U; мощность 87 Вт закладывается в расчёт питания и охлаждения; вес брутто 7,5 кг, это важно для расчёта доставки.
Что проверяем до отгрузки
Сверяем парт-номер 02354QXD-001 с маркировкой на коробке и на самом изделии, проверяем целостность упаковки и пломб, комплектность по спецификации вендора. Позиции, которые ставятся в работающую сеть, прогоняем на стенде и проверяем версию программного обеспечения. Расхождение с заказом ловится у нас, а не у вас на объекте.
Поставка
Позиция идёт под заказ: срок и цену подтверждаем при расчёте. Возим белым импортом, таможенная декларация оформляется на единицу товара, договор с ООО и НДС.
Гарантия и документы
На позицию 02354QXD-001 даём гарантию по контракту: срок и уровень сервиса фиксируются в договоре, доступны четыре уровня SLA вплоть до замены на следующий рабочий день. Комплект документов полный: таможенная декларация на единицу товара, договор с ООО, счёт с НДС, закрывающие документы после поставки. Это важно для позиций, которые идут в проект с приёмкой и в тендерную отчётность.
Жизненный цикл
Huawei прекращает выпуск модели 31 марта 2027. Вендорская поддержка заявлена до 31 марта 2037. Для расширения и замены в работающей сети позиция доступна, для нового проекта имеет смысл сравнить её с актуальной серией.
Вопросы и ответы
Что входит в поставку этой позиции
Поставляется сама позиция 02354QXD-001 в заводской упаковке. Дополнительные кабели, модули и лицензии в комплект не входят, их считают отдельной строкой. Точный состав под вашу конфигурацию инженеры подтверждают в расчёте вместе с ценой и сроком.
Подойдёт ли эта позиция к моему оборудованию
Совместимость зависит не только от модели, но и от версии программного обеспечения, свободных слотов и схемы питания. Пришлите модель и текущую конфигурацию: инженеры HCIE сверят её до оплаты и скажут, что встанет без переделок, а что потребует замены.
Сколько ждать поставку и как оформляется сделка
Позиция идёт под заказ. Срок считаем по текущей доступности у вендора и подтверждаем в расчёте вместе с ценой. Возим белым импортом: таможенная декларация оформляется на единицу товара, договор заключаем с ООО, работаем с НДС. Закрывающие документы отдаём полным комплектом.
Что значат даты EOM и EOS для этой позиции
Huawei прекращает выпуск модели 31 марта 2027. Вендорская поддержка заявлена до 31 марта 2037. Для расширения и ремонта работающей сети это рабочий вариант: запас на складах и на вторичном рынке есть, а совместимость с уже установленным оборудованием гарантирована. Для нового проекта лучше сравнить с актуальной серией.
| Количество портов доступа | 24 |
|---|---|
| Скорость портов доступа | 1 Гбит/с |
| Тип портов | оптические |
| Порты Uplink | 4 × 10 Гбит/с |
| Скорость Uplink | 10 Гбит/с |
| Количество портов Uplink | 4 |
| Стандарт PoE | PoE++ (802.3bt) |
| Комплектность питания | без блока питания |
| Всего портов, с Uplink | 28 |
| Сочетание скоростей портов | 1 Гбит/с, 10 Гбит/с |
| Количество слотов расширения | 1 |
| Вес брутто, кг | 7,5 |
| Пропускная способность стека | 240 Гбит/с |
| Габариты В×Ш×Г, мм | 43,6 × 442 × 420 |
| Бюджет PoE | 1768 Вт |
| Типовая мощность, Вт | 87 |
| Максимальная мощность при полной нагрузке PoE, Вт | 1 927 |
| Форм-фактор, U | 1 |
| Серия | S5731 |
| Заказывается отдельно | блок питания |
| Единица поставки | штука |
| Снятие с продажи | 2027-03-31 |
| Окончание поддержки | 2037-03-31 |
Документация Huawei
Об устройстве
Исполнение S5731-H24HB4XZ, парт-номер 02354QXD-001. Состав: 20 портов Hybrid GE SFP, 4 порта Hybrid 10GE SFP+, 4 порта 10GE SFP+, 1 слот расширения, PoE++, без блока питания.
Фиксированные коммутаторы Ethernet серии S Huawei строит на одной аппаратной платформе: шасси, система питания, система охлаждения и блок управления коммутацией (SCU). Работают они на уровне доступа и агрегации, через них же идёт трафик корпоративной сети.
Первая версия ПО, в которой поддержан этот парт-номер, это V200R021C10SPC600.

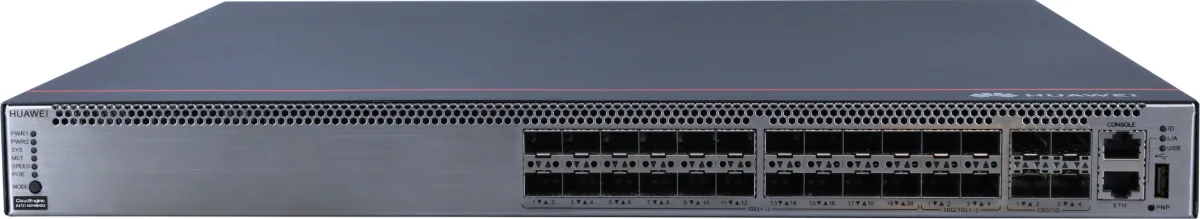

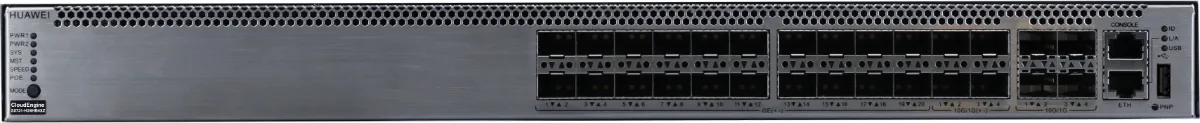

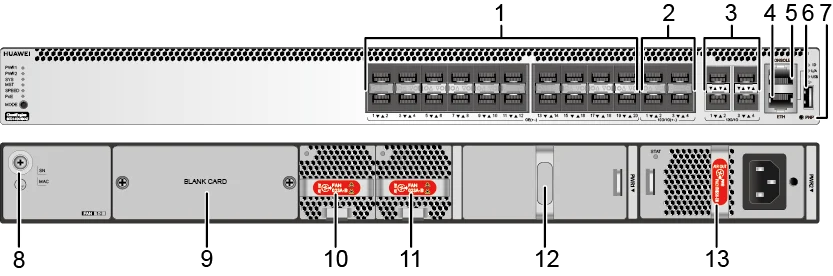

Портовая панель
- 1Двадцать комбинированных портов 100/1000BASE-X с PoE++. Начиная с V200R023C00 командой port mode 2.5ge такие порты переводят на 2,5 Гбит/с.
- 2Четыре комбинированных порта 10GE SFP+ с PoE++. Начиная с V200R023C00 командой port mode 2.5ge такие порты переводят на 2,5 Гбит/с.
- 3Четыре оптических порта 10GE SFP+
- 4Один порт управления ETH
- 5Один консольный порт
- 6Один порт USB
- 7Одна кнопка PNP. Удержание дольше шести секунд сбрасывает настройки к заводским, короткое нажатие перезагружает коммутатор. Перезагрузка прерывает работу сети, поэтому нажимайте кнопку осознанно.
- 8Винт заземления. Работает с кабелем заземления. На боковой стороне коммутатора два отверстия под наконечники OT. Если для заземления нужны два наконечника OT, их покупают отдельно.

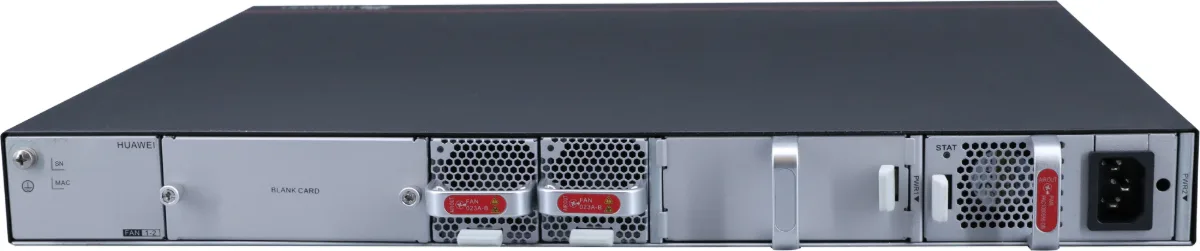

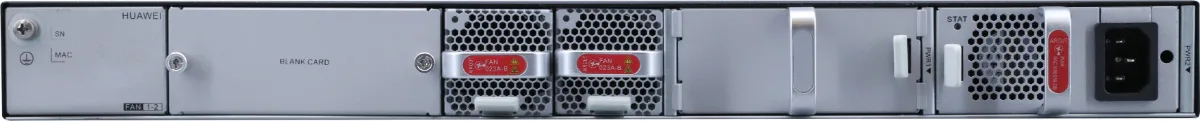

- 9Слот задней карты. Подходят карты ES5D21X08T00, ES5D21Q02Q00, S7X08000 (02312URW), S7X08000 (02312URW-002) начиная с V200R021C10SPC600, S7Q02001 (02313UBW), S7Q02001 (02313UBW-002) начиная с V200R021C10SPC600. Если порт переведён на 2,5 Гбит/с, задняя карта не работает.
- 10Слот вентиляторного модуля 1. Подходит модуль FAN-023A-B с выбросом воздуха со стороны вентиляторов
- 11Слот вентиляторного модуля 2. Подходит модуль FAN-023A-B с выбросом воздуха со стороны вентиляторов
- 12Слот блока питания 1. Подходящие блоки: PAC1000S56-CB (02312KND: 1 000 Вт PoE AC и 240 В DC), PAC1000S56-CB (02312KND-001: 1 000 Вт PoE AC и 240 В DC), PAC1000S56-DB (1 000 Вт PoE AC и 240 В DC), PDC1000S56-CB (1 000 Вт PoE DC), PAC600S56-CB (600 Вт PoE AC и 240 В DC, поток сзади вперёд, выброс воздуха со стороны панели питания)
- 13Слот блока питания 2. Подходящие блоки: PAC1000S56-CB (02312KND: 1 000 Вт PoE AC и 240 В DC), PAC1000S56-CB (02312KND-001: 1 000 Вт PoE AC и 240 В DC), PAC1000S56-DB (1 000 Вт PoE AC и 240 В DC), PDC1000S56-CB (1 000 Вт PoE DC), PAC600S56-CB (600 Вт PoE AC и 240 В DC, поток сзади вперёд, выброс воздуха со стороны панели питания)
Порты и интерфейсы
| Порт | Разъём | Описание | Что подходит |
|---|---|---|---|
| Комбинированный порт 100/1000BASE-X | SFP | Комбинированный порт 100/1000BASE-X передаёт и принимает данные на 100 или 1 000 Мбит/с и отдаёт питание PoE по комбинированному кабелю. Начиная с V200R023C00 командой port mode 2.5ge такой порт переводят на 2,5 Гбит/с. | Оптические модули FE SFP и eSFP, оптические модули GE eSFP, оптические модули GE-CWDM eSFP, оптические модули GE-DWDM eSFP, медный модуль GE SFP, комбинированные модули GE SFP, оптические модули 2.5GE eSFP начиная с V200R023C00, комбинированные модули 2.5GE eSFP начиная с V200R023C00, комбинированный кабель 2.0 |
| Комбинированный порт 10GE SFP+ | SFP+ | Комбинированный порт 10GE SFP+ умеет автоматически переходить на 1 000 Мбит/с и передаёт данные на 1 000 Мбит/с, 2,5 Гбит/с или 10 Гбит/с. Он отдаёт питание PoE по комбинированному кабелю. Начиная с V200R023C00 командой port mode 2.5ge такой порт переводят на 2,5 Гбит/с. | Оптические модули GE eSFP, оптические модули GE-CWDM eSFP, оптические модули GE-DWDM eSFP, медный модуль GE SFP, оптические модули 10GE SFP+ кроме OSXD22N00, оптические модули 10GE-CWDM SFP+, оптические модули 10GE-DWDM SFP+, медные кабели SFP+ длиной 1, 3, 5 и 10 м, кабели AOC SFP+ на 3 и 10 м, комбинированные модули GE SFP, комбинированные модули 10GE SFP+, оптические модули 2.5GE eSFP начиная с V200R023C00, комбинированные модули 2.5GE eSFP начиная с V200R023C00, комбинированный кабель 2.0 |
| Оптический порт 10GE SFP+ | SFP+ | Оптический порт 10GE SFP+ автоматически переходит на 1 000 Мбит/с и передаёт данные на 1 000 Мбит/с или 10 Гбит/с. | Оптические модули GE eSFP, GE-CWDM eSFP, GE-DWDM eSFP, медные модули GE SFP, оптические модули 10GE SFP+ (кроме OSXD22N00), 10GE-CWDM SFP+ и 10GE-DWDM SFP+. Начиная с V200R024C00 добавились удалённые оптические модули PEN. Медные кабели SFP+ длиной 1, 3, 5 и 10 м, кабели AOC SFP+ на 3 и 10 м, выделенные стековые кабели SFP+ длиной 0,5 и 1,5 м только для стека без настройки. |
| Консольный порт | RJ45 | Консольный порт служит для настройки с места. | Консольный кабель |
| Порт управления ETH | RJ45 | Через порт управления ETH коммутатор подключают к терминалу настройки или станции управления сетью. В меню загрузчика через этот порт скачивают пакет ПО: так быстрее, чем через консольный порт. | Кабель Ethernet |
| Порт USB | USB 2.0 Type A | В порт USB ставят накопитель для обновления коммутатора, переноса конфигурации и других файлов. Поддерживается только USB 2.0. Накопители разных производителей ведут себя по-разному: если один не читается, возьмите другой. Коммутаторы работают с накопителями объёмом до 128 ГБ. | USB-накопитель |

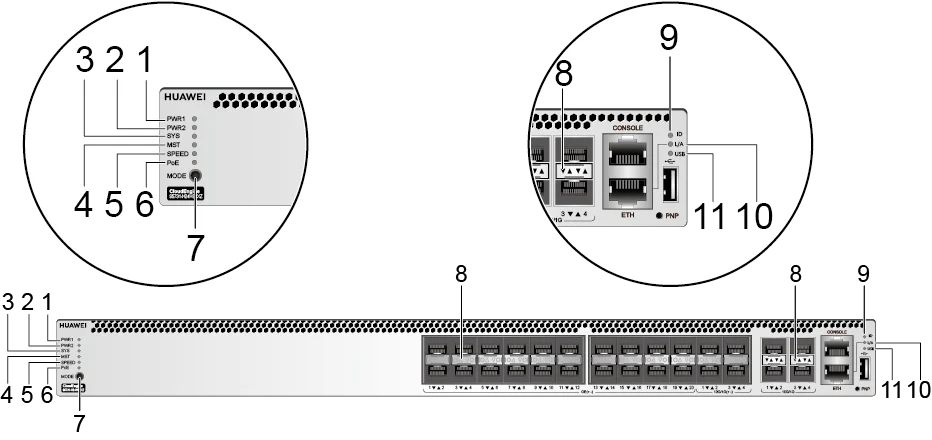

Индикаторы и кнопки
PWR1Индикатор блока питания
- не горитВ слоте питания 1 блока нет, либо в коммутаторе один блок и он работает нештатно.
- зелёный, горит ровноВ слоте питания 1 стоит блок и работает нормально.
- жёлтый, горит ровноВ коммутаторе два блока питания, и со слотом 1 что-то не так: блок стоит, но не подключён к сети, либо блок неисправен.
PWR2Индикатор блока питания
- не горитВ слоте питания 2 блока нет, либо в коммутаторе один блок и он работает нештатно.
- зелёный, горит ровноВ слоте питания 2 стоит блок и работает нормально.
- жёлтый, горит ровноВ коммутаторе два блока питания, и со слотом 2 что-то не так: блок стоит, но не подключён к сети, либо блок неисправен.
SYSИндикатор состояния системы
- не горитСистема не работает.
- зелёный, мигает быстроСистема запускается.
- зелёный, горит ровноНа этапе подготовки к запуску индикатор SYS горит зелёным не дольше 30 секунд.
- зелёный, мигает медленноСистема работает нормально.
- красный, горит ровноПосле регистрации система работает нештатно, либо есть авария вентилятора или перегрева.
MSTИндикатор стека
- не горитВ режиме по умолчанию: коммутатор резервный или ведомый в стеке, либо стекирование вообще выключено. В режиме переключения индикаторов: режим стека не выбран.
- зелёный, горит ровноВыбран режим стека. Коммутатор резервный или ведомый, индикаторы портов показывают его номер в стеке.
- зелёный, мигаетВ режиме по умолчанию: коммутатор ведущий в стеке или работает отдельно с включённым стекированием. В режиме переключения индикаторов: выбран режим стека, коммутатор ведущий или одиночный, индикаторы портов показывают его номер в стеке. Через 45 секунд индикаторы возвращаются в режим состояния.
SPEEDИндикатор скорости
- не горитРежим скорости не выбран.
- зелёный, горит ровноВыбран режим скорости, индикаторы портов показывают скорость каждого порта.
PoEИндикатор PoE
- не горитРежим PoE не выбран.
- зелёный, горит ровноВыбран режим PoE, индикаторы портов показывают состояние PoE на каждом порту.
MODEКнопка смены режима
- -Первое нажатие кнопки переводит индикаторы портов в режим стека, они показывают номер коммутатора в стеке. Второе нажатие переводит их в режим скорости. Третье нажатие в режим PoE, где видно состояние PoE на каждом порту. Четвёртое возвращает режим по умолчанию, где видно наличие соединения и активность. Если в течение 45 секунд кнопку не нажимать, индикаторы сами вернутся в режим по умолчанию.
Индикатор комбинированного порта
Стрелка у порта указывает его ряд: вниз нижний, вверх верхний.
Значение индикаторов портов зависит от режима.
Индикатор оптического порта 10GE
У каждого оптического порта два одноцветных индикатора: слева жёлтый ACT, справа зелёный LINK. Стрелка у порта указывает его ряд: вниз нижний, вверх верхний.
IDИндикатор ID
- не горитИндикатор ID не задействован, состояние по умолчанию.
- синий, горит ровноИндикатор помогает найти нужный коммутатор. Индикатор ID включают и выключают удалённо, чтобы инженер нашёл устройство в стойке.
L/AИндикатор порта управления
- не горитПорт управления не подключён.
- зелёный, горит ровноПорт управления подключён.
- зелёный, мигаетПорт управления передаёт или принимает данные.
USBИндикатор развёртывания с USB
- не горитНакопитель не подключён, либо повреждён порт USB или сам индикатор, либо на накопителе нет файла конфигурации и развёртывание невозможно, либо коммутатор уже обновился с накопителя и перезапускается.
- зелёный, горит ровноРазвёртывание с USB-накопителя завершено.
- зелёный, мигаетСистема читает данные с USB-накопителя.
- жёлтый, горит ровноКоммутатор скопировал все нужные файлы и проверил их. Накопитель можно вынимать.
- красный, мигаетОшибка при выполнении файла конфигурации или чтении данных с накопителя.
Режим по умолчанию
- не горитПорт не подключён или выключен.
- зелёный, горит ровноНа порту есть соединение.
- зелёный, мигаетПорт передаёт или принимает данные.
Режим стека MST
- не горитИндикаторы портов не показывают номер коммутатора в стеке.
- зелёный, горит ровноКоммутатор не ведущий в стеке. Если индикатор порта горит ровно, номер этого порта и есть номер коммутатора в стеке. Если ровно горят индикаторы портов с 1 по 9, номер коммутатора 0.
- зелёный, мигаетКоммутатор ведущий в стеке. Если индикатор порта мигает, номер этого порта и есть номер коммутатора в стеке. Если мигают индикаторы портов с 1 по 9, номер коммутатора 0.
Режим скорости
- не горитПорт не подключён или выключен.
- зелёный, горит ровноПорт 100/1 000 Мбит/с работает на 100 Мбит/с. Порт 1 000 Мбит/с или 10GE работает на 1 000 Мбит/с.
- зелёный, мигаетПорт 100/1 000 Мбит/с работает на 1 000 Мбит/с. Порт 1 000 Мбит/с или 10GE работает на 10 Гбит/с.
Режим PoE
- не горитПорт не питает подключённое устройство.
- зелёный, горит ровноПорт питает подключённое устройство.
- зелёный, мигаетМощность подключённого устройства выше, чем допускает порт или заданный на нём порог, либо устройство не отвечает стандартам IEEE.
Режим по умолчанию, индикатор LINK
- не горитПорт не подключён или выключен.
- зелёный, горит ровноНа порту есть соединение.
Режим по умолчанию, индикатор ACT
- не горитПорт не подключён, выключен, либо данные не передаются и не принимаются.
- жёлтый, мигаетПорт передаёт или принимает данные.
Режим скорости, индикатор LINK
- не горитПорт не подключён или выключен.
- зелёный, горит ровноПорт 1000M/10GE: порт работает на скорости 1 000 Мбит/с.
- зелёный, мигаетПорт 1000M/10GE: порт работает на 10 Гбит/с.
Питание и бюджет PoE
Коммутатор с PoE и двумя слотами питания, в каждый ставят блок PoE на 1000 или на 600 Вт. Съёмные блоки PoE с питанием AC и DC можно ставить в один коммутатор вместе.
| Блок питания 1 | Блок питания 2 | Доступная мощность PoE | Портов под нагрузкой: af / at / bt 60 Вт / bt 90 Вт |
|---|---|---|---|
| 1 000 Вт AC (220 В) 1 000 Вт DC | – | 818 Вт | 9 / 24 / 24 / 24 |
| 1 000 Вт AC (110 В) | – | 723 Вт | 24 / 24 / 12 / 8 |
| 1 000 Вт AC (220 В) 1 000 Вт DC | 1 000 Вт AC (220 В), 1 000 Вт DC | 1 768 Вт | 19 / 24 / 24 / 24 |
| 1 000 Вт AC (110 В) 1 000 Вт DC | 1 000 Вт AC (110 В) | 1 578 Вт | 24 / 24 / 24 / 17 |
| 600 Вт AC (220 В) | – | 438 Вт | 24 / 14 / 7 / 4 |
| 600 Вт AC (110 В) | – | 153 Вт | 1 / 24 / 24 / 24 |
| 600 Вт AC (220 В) | 600 Вт AC (220 В) | 1 008 Вт | 24 / 24 / 16 / 11 |
| 600 Вт AC (110 В) | 600 Вт AC (110 В) | 438 Вт | 24 / 14 / 7 / 4 |
| 1 000 Вт AC (220 В) 1 000 Вт DC | 600 Вт AC (220 В) | 1 388 Вт | 24 / 24 / 23 / 15 |
Классы в последней колонке это 802.3af по 15,4 Вт на порт, 802.3at по 30 Вт, 802.3bt по 60 Вт и 802.3bt по 90 Вт.
Если в коммутаторе стоят два блока питания, они питают подключённые устройства с распределением нагрузки.
Когда питание PoE идёт через комбинированный порт, отдаваемая мощность и дальность зависят от сечения жил кабеля. Дальность для конкретной схемы считают калькулятором длины кабеля от центрального коммутатора до удалённого модуля.
- По комбинированному кабелю коммутатор подключает и питает точки доступа и удалённые модули, которые умеют принимать питание. Какие модели точек доступа так питаются, смотрите в документации Huawei по точкам WLAN.
- По комбинированному кабелю коммутатор подключают только к удалённым модулям и точкам доступа, другие устройства так подключать нельзя.
Охлаждение и направление обдува
Коммутатор охлаждают съёмные вентиляторные модули. Воздух заходит слева, справа и спереди, выходит через заднюю панель.
Схема показывает только направление обдува, вид устройства условный.
Стекирование
Для сборки стека применяют выделенные стековые кабели, они медные. Стек на них поднимается без настройки.
| Модель | Длина | Электрические параметры | Радиус изгиба | Разъём | Парт-номер |
|---|---|---|---|---|---|
| SFP+STACK-CU0M5 | 0,5 м | Пассивный | 25 мм | SFP+ в SFP+ | 02311VGK |
| SFP+STACK-CU1M5 | 1,5 м | Пассивный | 25 мм | SFP+ в SFP+ | 02311VGN |
| QSFP-100G-CU2M | 2 м | Пассивный | 45 мм | QSFP28 в QSFP28 | 02313HVK |
Совместимые модули и кабели
Оптические модули FE SFP/eSFP
| Модуль | Парт-номер | Стандарт | Разъём | Волокно | Скорость | Дальность |
|---|---|---|---|---|---|---|
| S-SFP-FE-LH40-SM1310 | 02317344 | нестандартный | LC | одномодовое | 100 Мбит/с | одномодовое волокно: 40 км |
| S-SFP-FE-LH80-SM1550 | 02317345 | нестандартный | LC | одномодовое | 100 Мбит/с | одномодовое волокно: 80 км |
| SFP-FE-LX-SM1310-BIDI | 02315203 | 100BASE-BX | LC | одномодовое | 100 Мбит/с | одномодовое волокно: 15 км |
| SFP-FE-LX-SM1550-BIDI | 02315202 | 100BASE-BX | LC | одномодовое | 100 Мбит/с | одномодовое волокно: 15 км |
| SFP-FE-SX-MM1310 | 02315233 | 100BASE-FX | LC | многомодовое | 100 Мбит/с | многомодовое (диаметр 50 мкм или 62,5 мкм): 2 км |
Спецификации этих позиций Huawei в этом документе не приводит: eSFP-FE-LX-SM1310.
Оптические модули GE eSFP
Для этой модели: начиная с версии V200R023C00.
| Модуль | Парт-номер | Стандарт | Разъём | Волокно | Скорость | Дальность |
|---|---|---|---|---|---|---|
| LE2MGSC40DE0 | 02310KVV | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| LE2MGSC40ED0 | 02310KVU | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| S-SFP-GE-LH40-SM1310 | 02317346 | 1000BASE-EX (нестандартный) | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| S-SFP-GE-LH40-SM1550 | 02317347 | нестандартный | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| S-SFP-GE-LH80-SM1550 | 02317348 | 1000BASE-ZX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 80 км |
| SFP-GE-BXU1-SC | 02310TQH | нестандартный | SC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-EX-C | 02312UUD | 1000BASE-EX (нестандартный) | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| SFP-GE-LX-SM1310 | 02315200 | 1000BASE-LX10/LH | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-LX-SM1310-BIDI | 02315285 | 1000BASE-BX10 | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-LX-SM1490-BIDI | 02315286 | 1000BASE-BX10 | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-LX10-C | 02312UUC | 1000BASE-LX10/LH | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-SX-C | 02312UUB | 1000BASE-SX | LC | многомодовое | 1 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км; многомодовое (OM3/OM4): 1 км |
| SFP-GE-ZBXD1 | 02311DDB | нестандартный | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 80 км |
| SFP-GE-ZBXU1 | 02311DDC | нестандартный | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 80 км |
| eSFP-GE-SX-MM850 | 02315204 | 1000BASE-SX | LC | многомодовое | 1 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км; многомодовое (OM3/OM4): 1 км |
| OGSC10DD0 | 02310LJH | 1000BASE-LX10/LH | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| OGSC40DD0 | 02310LJJ | нестандартный | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| OGSM01880 | 02310LJG | 1000BASE-SX | LC | многомодовое | 1 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км |
| SFP-GE-BX-D1-I | 02311DMA | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-BX-U1-I | 02311DMF | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-BX40-D-I | 02312TMC | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| SFP-GE-BX40-U-I | 02312TMB | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| eSFP-GE-SX-MM850 | 02313URD | 1000BASE-SX | LC | многомодовое | 1 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км; многомодовое (OM3/OM4): 1 км |
| SFP-GE-LX-SM1310 | 02313URF | 1000BASE-LX10/LH | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-SX-C | 02314KKF | 1000BASE-SX | LC | многомодовое | 1 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км; многомодовое (OM3/OM4): 1 км |
| SFP-GE-LX-SM1310-BIDI | 02314KKJ | 1000BASE-BX10 | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-LX-SM1490-BIDI | 02314KKH | 1000BASE-BX10 | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
Спецификации этих позиций Huawei в этом документе не приводит: eSFP-GE-ZX100-SM1550.
Оптические модули 10GE SFP+
Для этой модели: модуль OSXD22N00 не поддерживается.
| Модуль | Парт-номер | Стандарт | Разъём | Волокно | Скорость | Дальность |
|---|---|---|---|---|---|---|
| OSX010000 | 02318170 | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| OSX040N01 | 02310CNF | 10GBASE-ER | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 40 км |
| OSXD22N00 | 02310CRM | 10GBASE-LRM | LC | многомодовое | 10 Гбит/с | многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,1 км; многомодовое (полоса 500 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1, OM2, OM3): 0,22 км |
| SFP-10G-ER-1310 | 02311RLX | нестандартный, совместим с 10Gbase-ER | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 40 км |
| SFP-10G-ER-C | 02312UUH | 10GBASE-ER | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 40 км |
| SFP-10G-ER-SM1270-BIDI | 02311BJC | 10GBASE-BX | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 40 км |
| SFP-10G-ER-SM1330-BIDI | 02311BJB | 10GBASE-BX | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 40 км |
| SFP-10G-LR-C | 02312UUG | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-SR-C | 02312UUE | 10GBASE-SR | LC | многомодовое | 10 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,026 км; многомодовое (OM1): 0,033 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,066 км; многомодовое (OM2): 0,082 км; многомодовое (OM3): 0,3 км; многомодовое (OM4): 0,4 км |
| SFP-10G-USR | 02310MNW | 10GBASE-USR (нестандартный) | LC | многомодовое | 10 Гбит/с | многомодовое (OM3): 0,1 км |
| SFP-10G-ZR | 02310SNN | 10GBASE-ZR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 80 км |
| OSX010000 | 02313URK | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-USR | 02313URN | 10GBASE-USR (нестандартный) | LC | многомодовое | 10 Гбит/с | многомодовое (OM3): 0,1 км |
| SFP+10GE-LH10-SM1310 | 02311MUU | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-BXD1 | 02310QDT | 10GBASE-BX | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-BXU1 | 02310QBJ | 10GBASE-BX | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-SR | 02311SKW | 10GBASE-SR | LC | многомодовое | 10 Гбит/с | многомодовое (OM3): 0,3 км |
| SFP-10G-iLR | 02311BJJ | 10GBASE-iLR (нестандартный) | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 1,4 км |
| SFP-10G-iLR-C | 02312UUF | 10GBASE-iLR (нестандартный) | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 1,4 км |
| SFP-10G-LR-I | 02313ABG | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| OSX040N01 | 02314KKG | 10GBASE-ER | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 40 км |
| SFP-10G-LR | 02313URL | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-LR-C | 02314KKE | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-LR | 02310QDJ | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-LR-I | 02314LBW | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-ZR-BXD1 | 02315GJC | 10GBASE-ZR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 80 км |
| SFP-10G-ZR-BXU1 | 02315GJB | 10GBASE-ZR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 80 км |
Спецификации этих позиций Huawei в этом документе не приводит: OMXD30000 (02318169), OMXD30000 (02313URC).
Оптические модули 10GE-CWDM SFP+
| Модуль | Парт-номер | Стандарт | Разъём | Волокно | Скорость | Дальность |
|---|---|---|---|---|---|---|
| SFP-10G-ZCW1471 | 02310SSG | 10G-CWDM | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 70 км |
| SFP-10G-ZCW1491 | 02310SSF | 10G-CWDM | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 70 км |
| SFP-10G-ZCW1511 | 02310SSE | 10G-CWDM | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 70 км |
| SFP-10G-ZCW1531 | 02310SSD | 10G-CWDM | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 70 км |
| SFP-10G-ZCW1551 | 02310SSC | 10G-CWDM | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 70 км |
| SFP-10G-ZCW1571 | 02310SSB | 10G-CWDM | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 70 км |
| SFP-10G-ZCW1591 | 02310SSA | 10G-CWDM | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 70 км |
| SFP-10G-ZCW1611 | 02310SRY | 10G-CWDM | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 70 км |
Оптические модули 10GE-DWDM SFP+
| Модуль | Парт-номер | Стандарт | Разъём | Волокно | Скорость | Дальность |
|---|---|---|---|---|---|---|
| SFP-10G-ZDWT | 02310YUT | 10GBASE-DWDM | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 60 км |
| SFP-10G-ER-DWDM | 02315GJA | 10GBASE-DWDM | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 40 км |
Габариты, монтаж и условия эксплуатации
| Параметр | Значение |
|---|---|
| Габариты без упаковки В×Ш×Г, мм | Базовые габариты без выступающих частей: 43,6 × 442,0 × 420,0 мм. Наибольшие габариты, где глубина считается от портов до выступов сзади: 43,6 × 442,0 × 448,0 мм |
| Габариты с упаковкой В×Ш×Г, мм | 185,0 × 650,0 × 550,0 мм |
| Вес без упаковки, кг | 5,7 кг |
| Вес с упаковкой, кг | 7,5 кг |
| Шум при обычной температуре, звуковая мощность, дБ(А) | Два блока AC 600 Вт при нагрузке 70 %: 57,77 дБ(А). Два блока AC 1 000 Вт при 70 %: 63,78 дБ(А). Два блока DC 1 000 Вт при 70 %: 62,38 дБ(А). Два блока AC 600 Вт при 100 %: 63,78 дБ(А). Два блока AC 1 000 Вт при 100 %: 68,07 дБ(А). Два блока DC 1 000 Вт при 100 %: 66,26 дБ(А) |
| Рабочая температура, °C | от −5 до +45 °C |
| Температура при кратковременной работе, °C | от −5 до +50 °C |
| Допустимая скорость изменения температуры, °C | На высоте от 1800 до 5 000 м предельная рабочая температура падает на 1 °C с каждыми 220 м подъёма. При температуре ниже 0 °C устройство не запускается. Вне обычного диапазона устройство работает недолго и при условиях: температура выше 45 °C держится не дольше 96 часов подряд, в сумме за год не больше 360 часов и не больше 15 раз. Если условия нарушены, устройство может выйти из строя. Дальность оптического модуля при такой работе не больше 10 км. |
| Температура хранения, °C | от −40 до +70 °C |
| Рабочая влажность | от 5 до 95%, без конденсата |
| Рабочая высота над уровнем моря, м | от 0 до 5 000 м |
| Высота хранения, м | от 0 до 5 000 м |
Технические характеристики
| Параметр | Значение |
|---|---|
| Высота корпуса, U | 1 U |
| Материал корпуса | Металл |
| Типовая мощность, Вт | 87 Вт |
| Типовое тепловыделение, БТЕ/ч | 296,85 БТЕ/ч |
| Максимальная мощность, Вт | Без PoE: 127 Вт без карт. С полной нагрузкой PoE: 1 927 Вт, из них 1 768 Вт на PoE, без карт |
| Максимальное тепловыделение, БТЕ/ч | Без PoE: 433,34 без карт. С полной нагрузкой PoE: 6575,12 без карт |
| Мощность без нагрузки, Вт | 66 Вт |
| Наработка на отказ, лет | 53,82 |
| Наличие | > 0,99999 |
| Число слотов карт расширения | 1 |
| Число слотов питания | 2 |
| Число вентиляторных модулей | 2 |
| Резервирование питания | Резервирование 1+1. Съёмные блоки AC и DC можно ставить в один коммутатор вместе, а блоки с пассивным охлаждением и блоки с вентиляторами вместе нельзя. |
| Тип питания | Съёмный блок питания |
| Номинальное входное напряжение, В | Вход AC: от 100 до 240 В, 50/60 Гц. Вход HVDC: 240 В. Вход DC: от −48 до −60 В. |
| Диапазон входного напряжения, В | Вход AC: от 90 до 290 В, от 45 до 65 Гц. Вход HVDC: от 190 до 290 В. Вход DC: от −38,4 до −72 В. |
| Наибольший входной ток, А | Значения зависят от установленного съёмного блока питания. |
| Оперативная память | 2 ГБ |
| Флеш-память | Всего 1 ГБ. Свободный объём показывает команда display version. |
| Консольный порт | RJ45 |
| Порт управления ETH | RJ45 |
| USB | Поддерживается |
| RTC | Поддерживается |
| Вход RPS | Не поддерживается |
| Защита от импульсов по портам, кВ | - |
| Защита от импульсов по питанию, кВ | С блоками питания AC: ±6 кВ дифференциальная и ±6 кВ синфазная. С блоками DC: ±2 кВ дифференциальная и ±4 кВ синфазная. |
| Степень защиты от пыли и воды | IP20 |
| Тип вентиляторов | Съёмный |
| Охлаждение | Воздушное охлаждение с автоматической регулировкой оборотов |
| Направление обдува | Забор воздуха слева, спереди и справа, выброс назад |
| PoE | Поддерживается |
| Сертификация | Сертификация по электромагнитной совместимости: излучение отвечает требованиям стандартов, хотя и меняется в зависимости от того, какие стоят оптические или медные модули. Сертификация по безопасности. Сертификация производства |
Совместимые комплектующие
- Парт-номер 02310QBJОптический SFP-модуль Huawei SFP-10G-BXU1SFP+, 10 Гбит/с, одномодовое, 1270 нмот 7 358 ₽
- Парт-номер 02310QDTОптический SFP-модуль Huawei SFP-10G-BXD1SFP+, 10 Гбит/с, одномодовое, 1330 нмот 7 358 ₽
- Парт-номер 02315204Оптический SFP-модуль Huawei eSFP-GE-SX-MM850SFP, 1 Гбит/с, многомодовое, 850 нмот 1 687 ₽В наличии: 25 шт.
- Парт-номер 02311KNQAOC-кабель Huawei QSFP-100G-AOC-10MQSFP28, 100 Гбит/с, 10 м, AOC-кабельПо запросу
- Парт-номер 02311VGNКабель стекирования Huawei SFP+STACK-CU1M51,5 м, кабель стекированияот 3 616 ₽В наличии: 25 шт.
Похожие позиции
- Парт-номер 02354VCVКоммутатор Huawei CloudEngine S5732-H24S4X6QZ-TV224 × 1 Гбит/с·6 × 40 Гбит/с + 4 × 10 Гбит/с·без PoE·без блока питанияПо запросу
- Парт-номер 02354VBLКоммутатор Huawei CloudEngine S5732-H24S4X6QZ-V224 × 1 Гбит/с·6 × 40 Гбит/с + 4 × 10 Гбит/с·без PoE·без блока питанияПо запросу
- Парт-номер 02354VCDPoE-коммутатор Huawei CloudEngine S5731-S8UM16UN2Q24 × 2,5 Гбит/с·2 × 40 Гбит/с·PoE++ (802.3bt)·без блока питанияПо запросу
- Парт-номер 02354VCCPoE-коммутатор Huawei CloudEngine S5731-S24UN4X2Q24 × 2,5 Гбит/с·2 × 40 Гбит/с + 4 × 10 Гбит/с·PoE++ (802.3bt)·без блока питанияПо запросу
Вопрос по позиции
Спросите про совместимость, лицензии или сроки. Ответит инженер.
