Парт-номер 02355SDX

Коммутатор Huawei CE8875-24BQ8DQ

24 порта
по 200 Гбит/с
Uplink 8 × 400 Гбит/с
питание AC

от 1 928 358 ₽

Цена за штуку со склада в Китае

В наличии 16 шт на складе в Китае

14 рабочих дней до Москвы с таможенным оформлением.

Белый импорт. Таможенная декларация на единицу товара, договор с ООО и НДС.
Более 1 100 проектов, пять инженеров HCIE в штате. Совместимость и конфигурацию проверяем до оплаты.
Гарантия и сервис по контракту, четыре уровня SLA.

EOM - выпуск до 30 июня 2029EOS - поддержка вендора до 30 июня 2039

Для какой задачи это исполнение

Это верхний уровень фабрики: коммутатор стоит не над серверами, а между стойками и собирает трафик всего зала. К нему приходят аплинки коммутаторов доступа, а дальше идут каналы по 400 Гбит/с. Серверы к такому узлу напрямую обычно не подключают, слишком дорого по цене порта.

Характеристики словами

Двадцать четыре оптических порта по 200 Гбит/с и восемь портов по 400 Гбит/с, всего 32 порта. Блок питания в комплекте, тип питания AC. Направление охлаждения Port-side Intake: воздух заходит со стороны портов.

Направление обдува у коммутаторов ЦОД задаётся исполнением: у одних воздух заходит со стороны портов, у других выходит туда же. У этой модели забор с портовой стороны, значит фронт стойки должен смотреть в холодный коридор. Перед заказом сверяют направление с серверами в той же стойке, иначе коммутатор получает на вход уже нагретый воздух.

Настройка идёт через консоль, веб-интерфейс или систему управления дата-центром. Такой узел почти всегда ставят парой: отказ одного не должен снимать зал целиком. Схему каналов между парой и стойками рисуют заранее и хранят рядом со стойкой.

Что докупить

Модули QSFP56 на 200 Гбит/с и QSFP-DD на 400 Гбит/с, оптика подбирается по дальности и типу волокна. Второй блок питания обязателен: через этот узел живёт весь зал. Тепловыделение у такого класса заметное, поэтому направление воздуха согласуют со схемой зала до монтажа.

Соседние исполнения

Под этот спайн на уровень листа обычно ставят CE6863E-48S6CQ-B или CE6865E-48S8CQ-B с портами 25 Гбит/с, а для серверов на 10 Гбит/с подходит CE6881-48S6CQ-B. Полный список на странице серии CE8875. Соседние серии собраны в категории «Стоечные коммутаторы ЦОД».

Наличие и поставка

Huawei CE8875-24BQ8DQ в наличии на складе в Китае, 14 рабочих дней до Москвы, цена 1 928 358 ₽ с НДС 22 %.

Вопросы и ответы

Сколько стоек соберёт такой коммутатор

Считают по аплинкам стоек. Если каждый коммутатор доступа приходит парой каналов по 100 Гбит/с, порты на 200 Гбит/с разбиваются на подканалы и одна пара узлов закрывает зал на несколько десятков стоек. Точная схема зависит от того, как нарезаны каналы и какая заложена переподписка.

Какая оптика нужна для 200 и 400 Гбит/с

Модули QSFP56 для портов 200 Гбит/с и QSFP-DD для 400 Гбит/с. Дальше выбор зависит от трассы: внутри зала обычно многомодовое волокно, между зданиями одномодовое. На таких скоростях длина прямых кабелей сильно ограничена, поэтому чаще идёт оптика даже между соседними рядами.

Сколько он потребляет

Точное потребление зависит от числа занятых портов и типа модулей: оптика на 400 Гбит/с сама по себе греется заметно. Планировать питание и охлаждение нужно по заполненному шасси, а не по пустому. Два блока питания в разные вводы для этого класса оборудования обязательны.

Когда отгрузите

Позиция в наличии на складе в Китае. Срок поставки 14 рабочих дней до Москвы с таможенным оформлением. Цена в рублях, НДС 22 %, артикул для счёта 02355SDX. Трансиверы и второй блок питания подбираем отдельными строками спецификации: на таком узле оптика составляет заметную часть бюджета.

Характеристики позиции 02355SDX
Количество портов доступа	24
Скорость портов доступа	200 Гбит/с
Тип портов	оптические
Порты Uplink	8 × 400 Гбит/с
Скорость Uplink	400 Гбит/с
Количество портов Uplink	8
Комплектность питания	блок в комплекте
Тип питания	AC
Всего портов, с Uplink	32
Направление охлаждения	Port-side Intake
Типовая мощность, Вт	382
Габариты В×Ш×Г, мм	43,6 × 442 × 420
Вес брутто, кг	14,27
Вес нетто, кг	6,74
Максимальная мощность, Вт	522
Максимальное тепловыделение, БТЕ/ч	1781
Серия	CE8875

Назначение

Исполнение CE8875-24BQ8DQ, парт-номер 02355SDX. Состав: Коммутатор CE8875-24BQ8DQ: 24 порта 200GE QSFP56, 8 портов 400GE QSFP-DD, два блока питания AC, пять вентиляторов, забор воздуха со стороны портов.

Первая версия ПО, в которой поддержан этот парт-номер, это V300R023C10.

Другие исполнения того же изделия: 02355SDY: та же комплектация с выбросом воздуха со стороны портов 02355SDV: 24 порта 200GE QSFP56, 8 портов 400GE QSFP-DD, без вентиляторов и блоков питания.

Коммутатор не поддерживает стекирование.
Развёртывание с USB-накопителя работает начиная с версии V300R025C00.
После обновления на V300R025C00 и новее устройство шумит сильнее: обороты вентиляторов по умолчанию подняты, чтобы снизить рабочую температуру и отказы узлов. Это нормальное поведение.

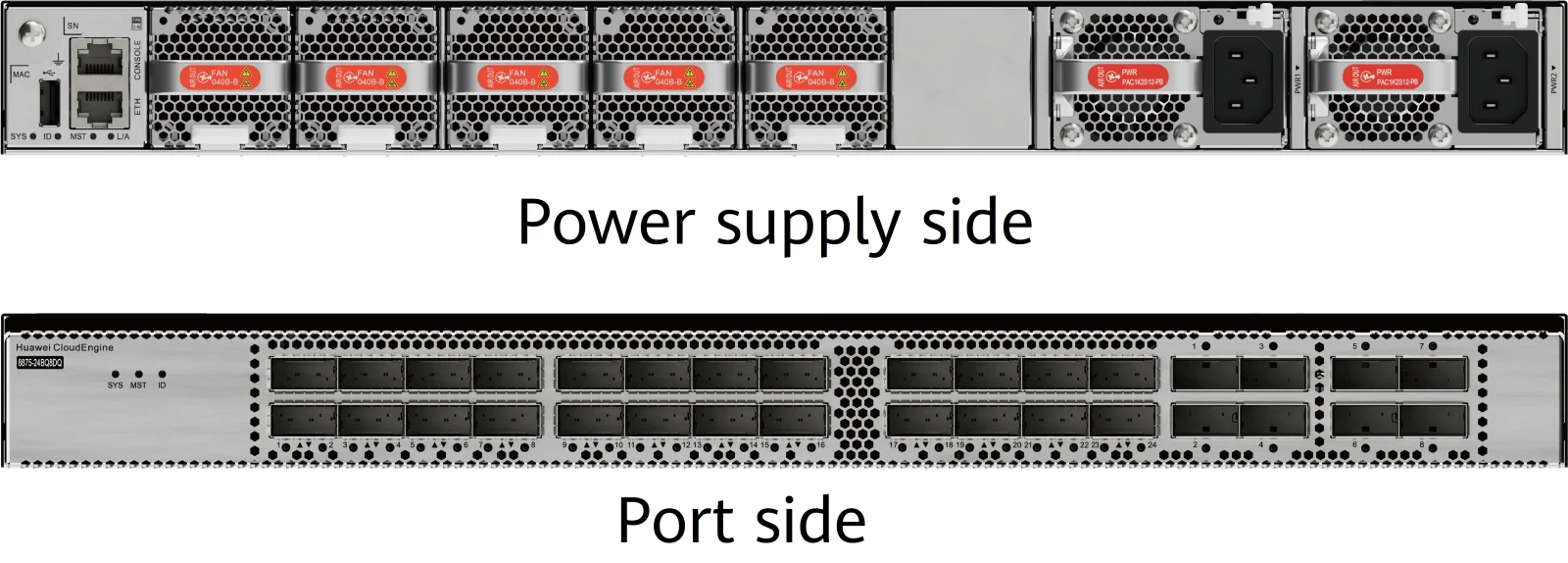

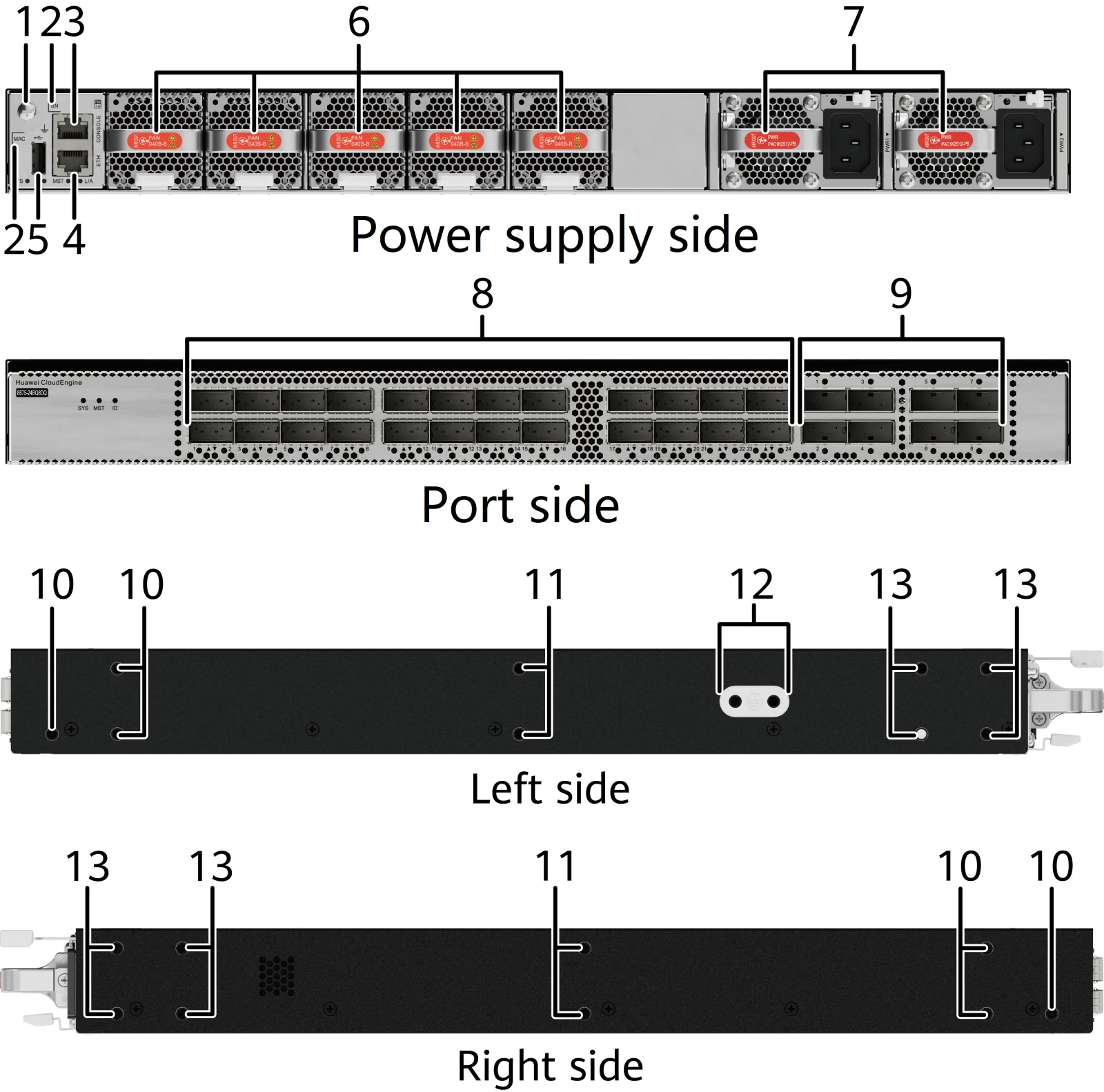

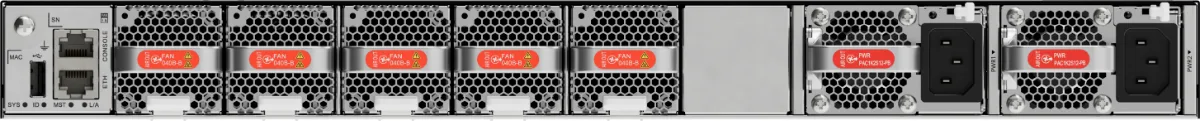

Портовая панель

Изображения в документе справочные, внешний вид зависит от конкретного исполнения.

1Винт заземления
2Серийный номер ESN и MAC-адрес. Код можно считать сканером.
3Консольный порт
4Порт управления ETH, RJ45
5Порт USB
6Пять слотов вентиляторов. Подходят модули FAN-040B-B, FAN-040B-F
7Два слота питания. Подходят блоки PAC1K2S12-PB, PAC1K2S12-PF, PDC1K2S12-CE, PDC1K2S12-PB
8Двадцать четыре оптических порта 200GE QSFP56
9Восемь оптических портов 400GE QSFP-DD
10Три отверстия под кронштейн со стороны портов
11Два отверстия под кронштейн посередине
12Уравнивание потенциалов: винты под кабель заземления с двухотверстным наконечником OT
13Четыре отверстия под кронштейн со стороны питания

Порты и интерфейсы

Порт	Разъём	Описание	Что подходит
Оптический порт 200GE QSFP56	QSFP56	Порт 200GE принимает и передаёт трафик на 200 Гбит/с. По умолчанию работает на 200 Гбит/с и разбивается на 4 × 50GE или 2 × 100GE. Порты собраны в пары (1 и 2, 3 и 4, и так далее до 23 и 24), разбивать нужно оба порта пары сразу. Порт 200GE работает и как 100GE или 40GE, тогда он разбивается на 4 × 25GE или 4 × 10GE, а начиная с V300R024C00 ещё и на 2 × 50GE, и правило пары сохраняется.	Оптические модули 40GE QSFP+, 100GE QSFP28 и 200GE QSFP56, кабели AOC и высокоскоростные кабели 40GE QSFP+, 40GE QSFP+ на 4 × 10GE SFP+, 100GE QSFP28, 100GE QSFP28 на 2 × 50GE и на 4 × 25GE, 200GE QSFP56 и 200GE QSFP56 на 2 × 100GE. Оговорки вендора: при заборе воздуха со стороны портов порты 200GE принимают 40GE-SR4/LR4/eSR4/ER4/BIDI/eSDLC/SDLC/LX4 и AOC, 100G-SR4/PSM4/CWDM4/LR4/SWDM4/4WDM/BIDI/LX4/DR1/FR1/LR1/ER4/ZR4 и 200GE-SR4/FR4. При выбросе воздуха список короче, а модули 100G-ER4, 100G-ZR4 и 200G-FR4 работают при температуре от 0 до 35 °C, но шум устройства выходит за норму. Медные кабели: 40GE, 40GE с разбивкой на 4 × 10GE, 100GE, 100GE с разбивкой на 4 × 25GE, 200GE и 200GE с разбивкой на 2 × 100GE. Кабелями 200GE соединяют только коммутаторы CloudEngine, а перед подключением серверов нужно согласование с инженерами вендора.
Оптический порт 400GE QSFP-DD	QSFP-DD	Порт 400GE принимает и передаёт трафик на 400 Гбит/с. Порт работает и как 200GE, 100GE или 40GE, разбивается на четыре порта 100GE или на два 200GE. Порт, переведённый на 200GE, 100GE или 40GE, не разбивается.	Оптические модули 40GE QSFP+, 100GE QSFP28, 200GE QSFP56 и 400GE QSFP-DD, кабели AOC и высокоскоростные кабели 40GE QSFP+, 100GE QSFP28, 200GE QSFP56, 400GE QSFP-DD и 400GE QSFP-DD на 2 × 200GE QSFP56. Оговорки вендора: при заборе воздуха со стороны портов порты 400GE принимают 40GE-SR4/LR4/eSR4/ER4/BIDI/eSDLC/SDLC/LX4 и AOC, 100G-SR4/PSM4/CWDM4/LR4/SWDM4/4WDM/BIDI/LX4/DR1/FR1/LR1/ER4/ZR4 и AOC, 200GE-SR4/FR4 и AOC, 400GE-SR8/SR4/DR4/FR4 и AOC. Модули 400G-LR8 и 400G-ER8 работают при температуре от 0 до 35 °C, но шум устройства выходит за норму. При выбросе воздуха список короче, и в ту же оговорку по температуре попадают 400G-DR4 и 400G-FR4. Начиная с V300R024C10 поддержаны модули 400GE-VR4, начиная с V300R025C00 модули 400GE-LR4, в обоих направлениях обдува. Медные кабели на восходящих портах: 400GE, 400GE с разбивкой на 2 × 200GE, а также 40GE, 100GE и 200GE. Порт 400GE, переведённый на 200, 100 или 40 Гбит/с, не разбивается. Кабелями 400GE и 200GE соединяют только коммутаторы CloudEngine, а перед подключением серверов нужно согласование с инженерами вендора.
Консольный порт	RJ45	Консольный порт служит для настройки с места. Стандарт RS-232, режим дуплексный UART, скорость от 9600 до 115200 бод, по умолчанию 9600.	Консольный кабель
Порт управления ETH	RJ45	Порт управления ETH (RJ45) подключают к терминалу настройки или станции управления сетью. Стандарт IEEE 802.3ab, автовыбор скорости 10/100/1000 Мбит/с, полный дуплекс, дальность до 100 м.	Кабель Ethernet категории 5 и выше
Порт USB	USB 2.0 Type A	Начиная с V300R025C00 в порт USB ставят накопитель для развёртывания, выгрузки журналов, переноса конфигурации и обновления. Поддерживается только USB 2.0. Накопители разных производителей ведут себя по-разному: если один не читается, возьмите другой.	Работает с накопителями USB 2.0.

Индикаторы и кнопки

1Индикатор состояния системы
2Индикатор роли в стеке
3Индикатор ID
4Индикатор порта 200GE
5Индикатор порта 400GE
6Индикатор порта управления

SYSИндикатор состояния системы

зелёный, не горитСистема не работает.
зелёный, мигает быстроСистема запускается.
зелёный, мигает медленноСистема работает нормально.
красный, горит ровноСбой при запуске устройства.

MSTИндикатор роли в стеке

не горитФункция зарезервирована и не включена.

IDИндикатор ID

синий, не горитИндикатор ID выключен, состояние по умолчанию.
синий, горит ровноИндикатор ID включают и выключают удалённо, чтобы инженер нашёл нужное устройство в стойке.

Индикатор порта 200GE

зелёный, не горитПорт не подключён или выключен.
зелёный, горит ровноНа порту есть соединение.
зелёный, мигаетПорт передаёт или принимает данные.

Индикатор порта 400GE

зелёный, не горитПорт не подключён или выключен.
зелёный, горит ровноНа порту есть соединение.
зелёный, мигаетПорт передаёт или принимает данные.

L/AИндикатор порта управления

зелёный, не горитНа порту нет соединения.
зелёный, горит ровноНа порту есть соединение.
зелёный, мигаетПорт передаёт или принимает данные.

Охлаждение и направление обдува

Направление обдува у серии CloudEngine 8800 задают вентиляторные модули и блоки питания: воздух либо выходит со стороны портов, либо туда заходит.

Выброс со стороны портов: воздух заходит со стороны блоков питания и выходит со стороны портов.
Забор со стороны портов: блоки питания и вентиляторы с таким обдувом отмечены значком. Воздух заходит в корпус со стороны портов и выходит со стороны панели питания.

Направление обдува у серии CloudEngine 8800 выбирают по тому, как устройство стоит в стойке. В машинном зале холодный воздух обычно идёт спереди, горячий уходит назад. Если коммутатор поставлен блоками питания вперёд, а портами назад, нужны модули с выбросом со стороны портов.

Блоки питания и вентиляторы в одном коммутаторе должны гнать воздух в одну сторону. Поставили блоки с забором со стороны портов, значит и вентиляторы нужны такие же.
Термины «выброс со стороны портов» и «забор со стороны портов» понимают одинаково все производители, а вот «спереди назад» каждый считает по-своему, в зависимости от установки. Поэтому выбирать надо по стороне портов.

Слоты

Тип слота	Номер слота	Направление слота	Примечание
Слоты питания	-	Горизонтальная установка	В коммутаторе два слота питания под съёмные блоки. Ставят один или два блока, пара работает по схеме 1+1. Пока оба исправны, каждый несёт половину нагрузки, при отказе одного второй берёт на себя всю. Блоки меняются без выключения.
Слоты вентиляторов	-	Горизонтальная установка	Корпус охлаждают съёмные вентиляторные модули, они работают с горячим резервированием. При отказе одного система какое-то время держится, но модуль надо заменить сразу. Замена идёт без выключения.

Совместимые модули и кабели

Кабель Ethernet

Кабелем Ethernet терминал обслуживания подключают к консольному порту устройства для местного или удалённого обслуживания.

По частоте и отношению сигнала к шуму распространённые сетевые кабели делятся на категорию 5 (Cat 5), категорию 5e (Cat 5e) и категорию 6 (Cat 6). Это витые пары с разъёмами RJ45 и дальностью до 100 м. Есть также категории 1, 2, 3, 4, 6a и 7. Чем выше номер, тем новее стандарт, выше полоса пропускания и цена.

По наличию экрана сетевые кабели делятся на экранированную витую пару (STP) и неэкранированную (UTP). Экранированные кабели снижают излучение, защищают от перехвата данных и от внешних электромагнитных помех. При той же категории они дают более высокую скорость передачи, но стоят дороже и сложнее в монтаже. Неэкранированные дешевле, легче и гибче, на обычных сетях разница почти не заметна, поэтому их применяют чаще. Полный дуплекс на 10 Гбит/с обеспечивает только экранированный кабель категории 7.

Категория кабеля	Где применяется	Рабочая частота	Максимальная скорость	Дальность
Cat 5	сети 100Base-T и 10Base-T	от 1 до 100 МГц	100 Мбит/с	100 м
Cat 5e	сети 1000Base-T	от 1 до 100 МГц	1000 Мбит/с	100 м
Cat 6	сети 1000Base-T	от 1 до 250 МГц	1000 Мбит/с	100 м
Cat 6a	сети 10GBase-T	от 1 до 500 МГц	10 Гбит/с	100 м
Cat 7	сети 10GBase-T	от 1 до 600 МГц	10 Гбит/с	100 м

Кабели Ethernet делятся на прямые и перекрёстные.

Прямой кабель: порядок контактов в разъёмах RJ45 на обоих концах одинаковый.
Перекрёстный кабель: порядок контактов в разъёмах RJ45 на концах разный.

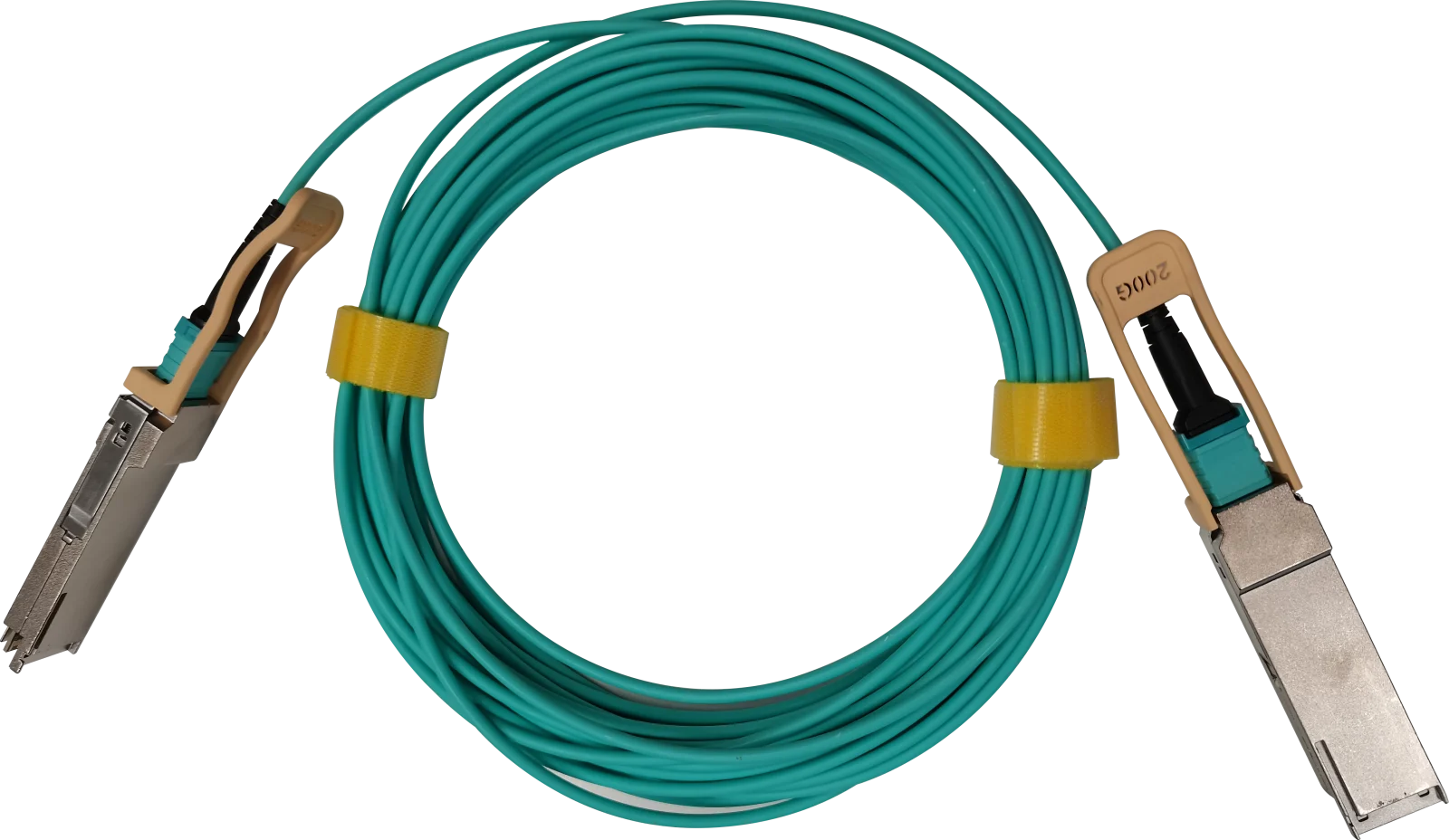

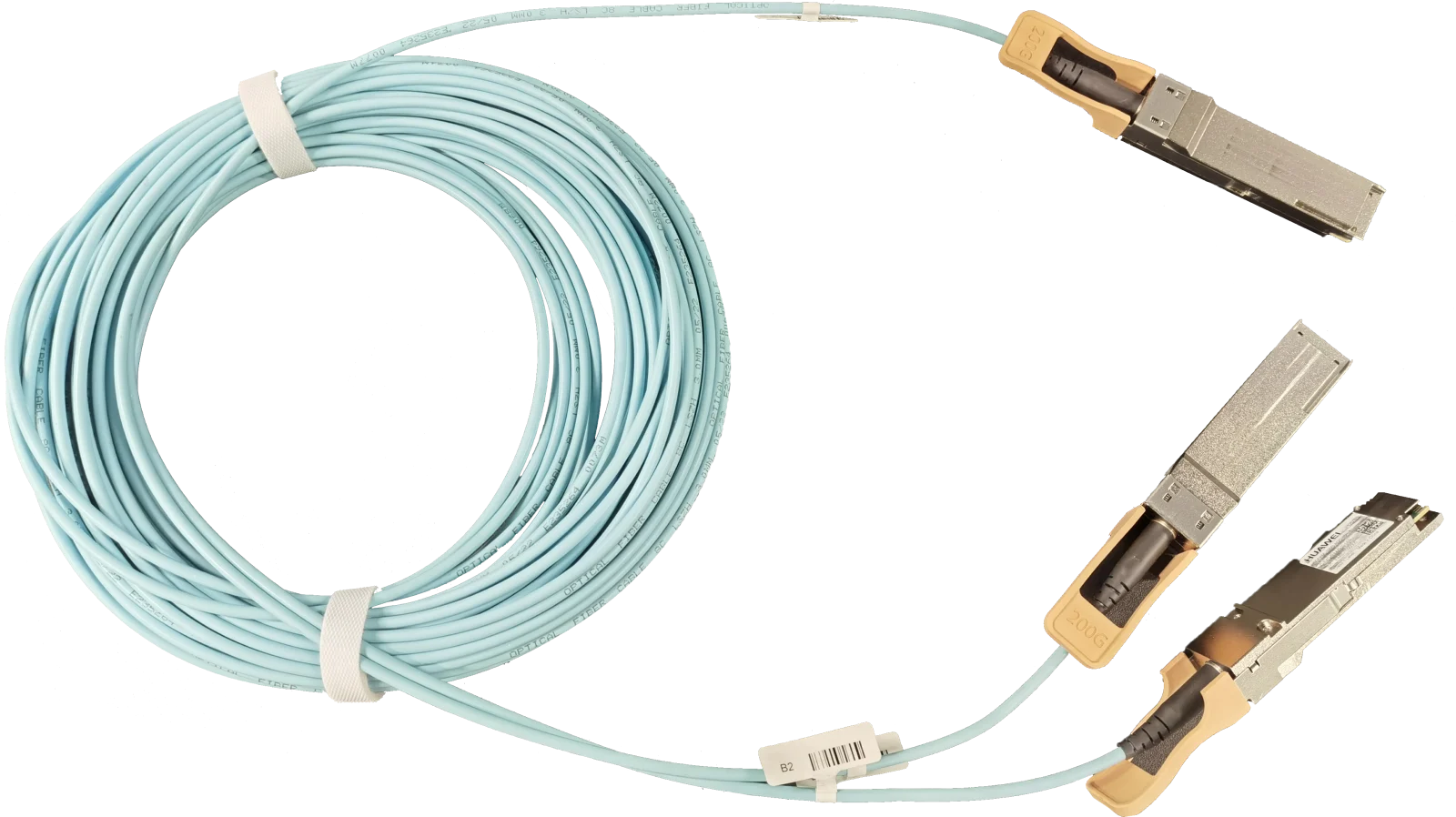

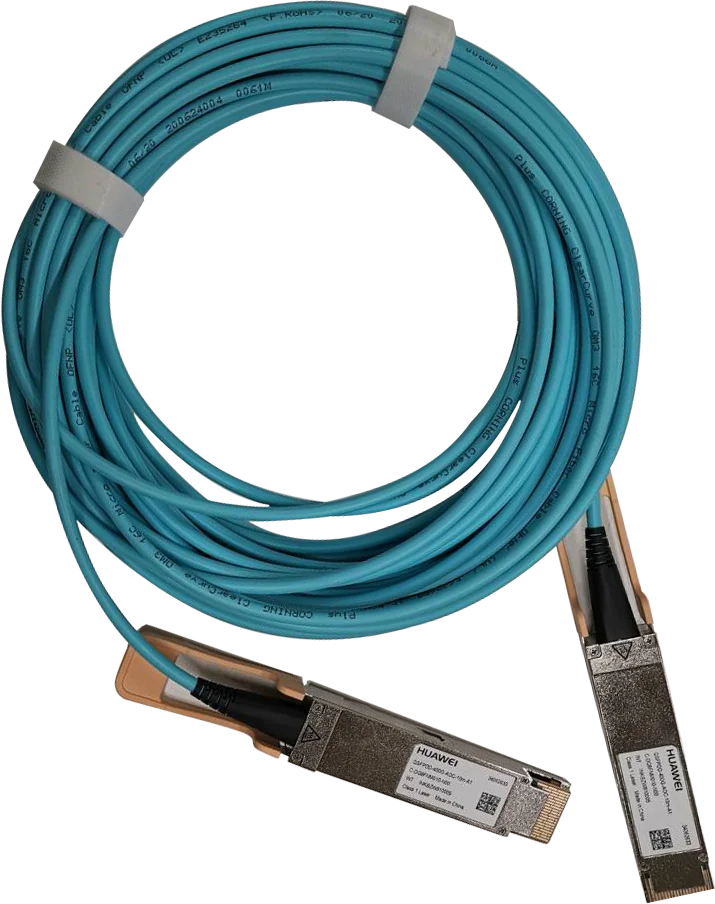

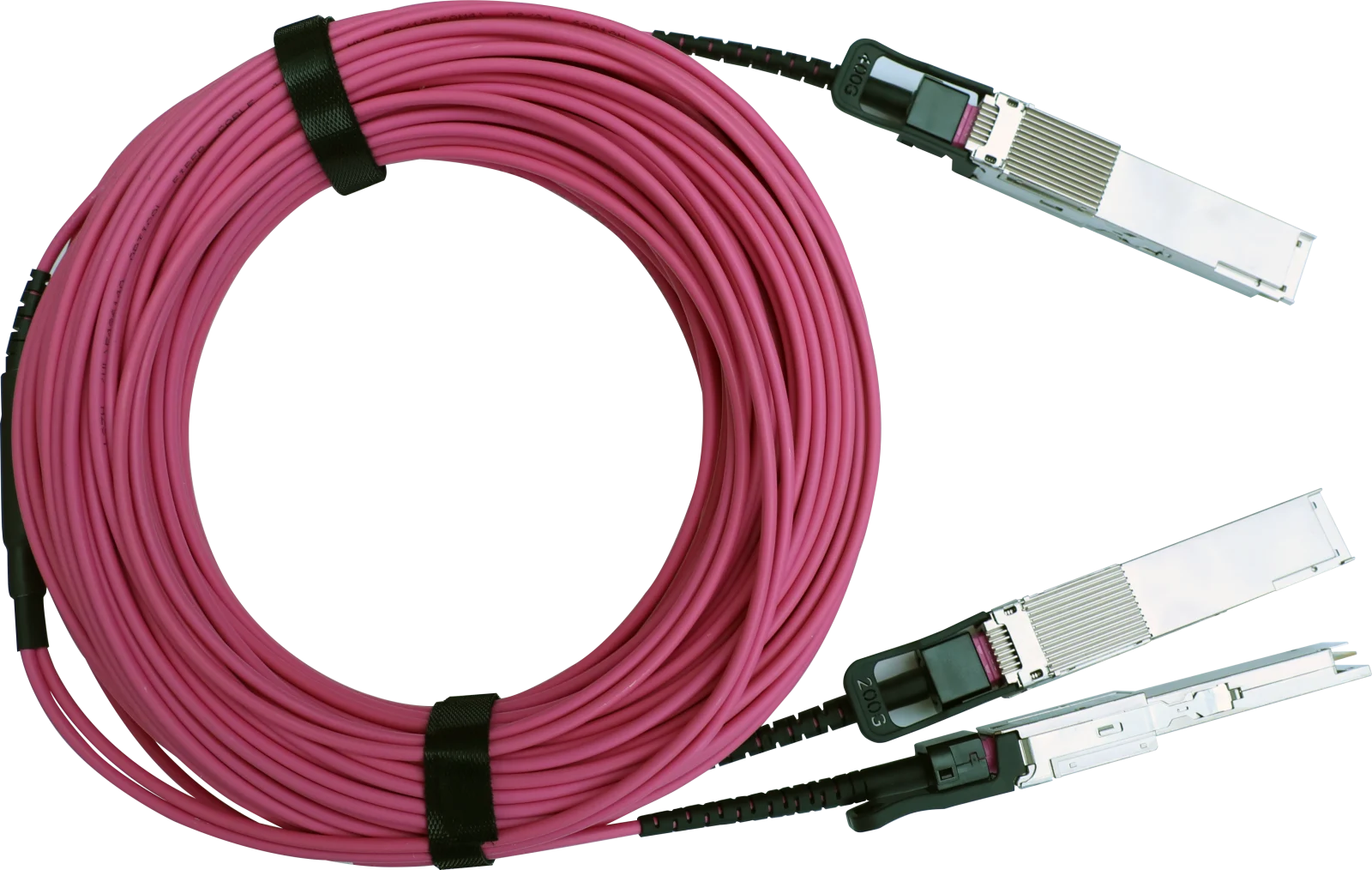

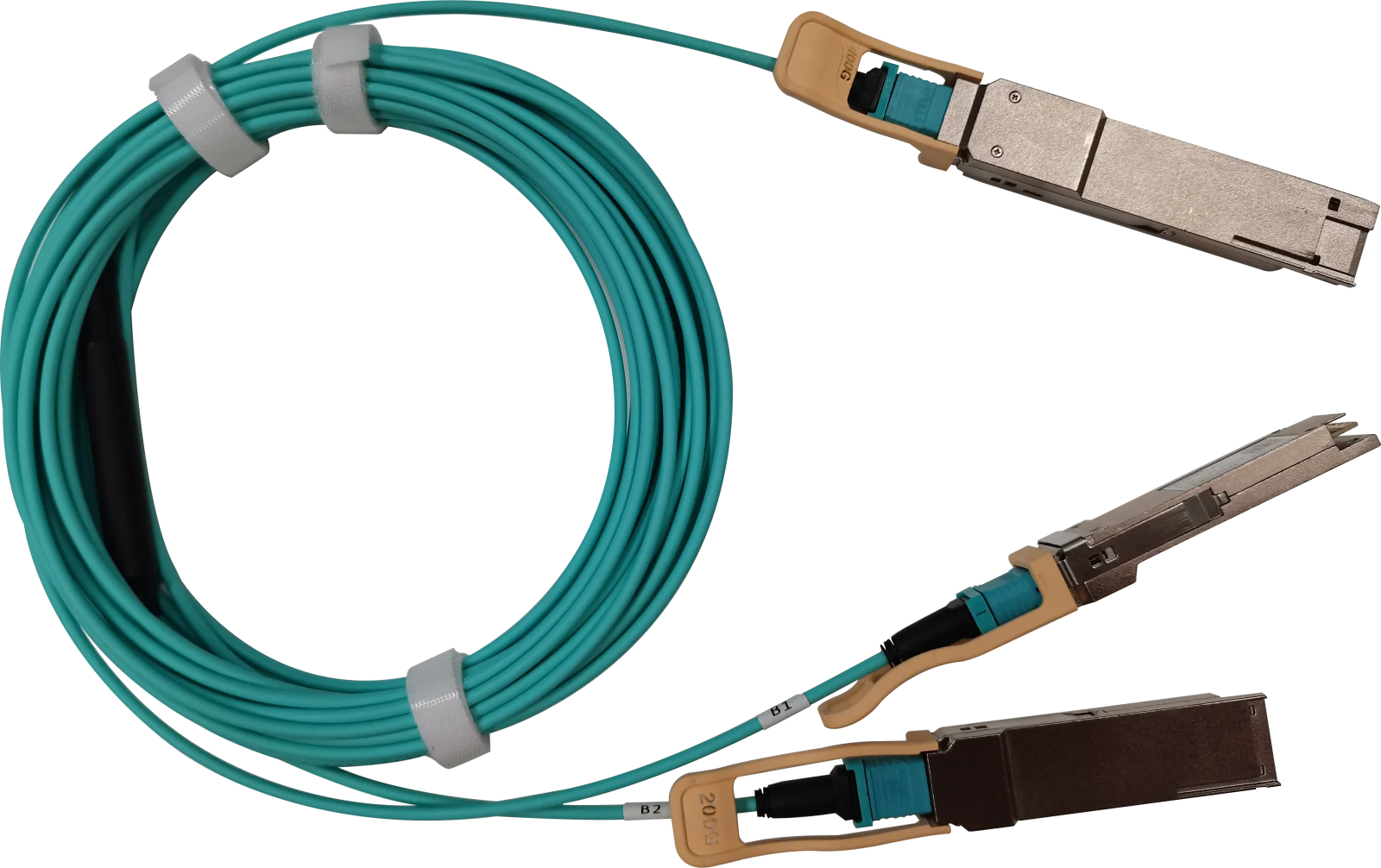

Кабель AOC

Кабель AOC
Кабель AOC SFP+ на SFP+
Кабель AOC SFP28 на SFP28
Кабель AOC QSFP+ на QSFP+
Кабель AOC QSFP+ на 4×SFP+
Кабель AOC QSFP28 на QSFP28
Кабель AOC QSFP56 на QSFP56
Кабель AOC QSFP56 на 2×QSFP56
Кабель AOC QSFP-DD на QSFP-DD
Кабель AOC QSFP-DD на 2×QSFP56

Кабель AOC

Активный оптический кабель (AOC) это оптическое волокно с оптическими модулями на обоих концах, поэтому он прост в применении.

Высокоскоростной кабель

Высокоскоростной кабель
Высокоскоростной кабель SFP+ на SFP+
Высокоскоростной кабель SFP28 на SFP28
Высокоскоростной кабель QSFP+ на QSFP+
Высокоскоростной кабель QSFP+ на 4×SFP+
Высокоскоростной кабель QSFP28 на QSFP28
Высокоскоростной кабель QSFP28 на 2×QSFP28
Высокоскоростной кабель QSFP28 на 4×SFP28
Высокоскоростной кабель QSFP56 на QSFP56
Высокоскоростной кабель QSFP56 на 2×QSFP56
Высокоскоростной кабель QSFP-DD на QSFP-DD
Высокоскоростной кабель QSFP-DD на 2×QSFP56

Высокоскоростной кабель

Берите высокоскоростные кабели, сертифицированные Huawei для коммутаторов ЦОД. Несертифицированный кабель не гарантирует надёжность передачи и может нарушить работу сервисов. Проблемы из-за такого кабеля Huawei не устраняет и ответственности за них не несёт.

Оптические модули 10GE SFP+

OMXD30000 (02318169)
OMXD30000 (02313URC)
SFP-10G-SR-MP
SFP-10G-SRV
SFP-10G-SRV-MP
OSX010000 (02318170)
OSX010000 (02313URK)
OSX040N01
SFP-10G-BXD1
SFP-10G-BXU1
SFP-10G-ER-1310
SFP-10G-iLR
SFP-10G-LR (02310QDJ)
SFP-10G-LR (02313URL)
SFP-10G-LR-MP
SFP-10G-USR (02310MNW)
SFP-10G-USR (02313URN)
SFP-10G-USR-MP
SFP-10G-ZR
SFP-10G-SR1
SFP-10G-ER
SFP-10G-SR-E
SFP-10G-SR-P

Медные модули 10GE SFP+

SFP-10GBaseT-SR

Оптические модули 40GE QSFP+

QSFP-40G-ER4
QSFP-40G-eSR4 (02310RMB)
QSFP-40G-eSR4 (02313URU)
QSFP-40G-eSR4-P
QSFP-40G-eSR4-MP
QSFP-40G-iSR4 (02310MHR)
QSFP-40G-iSR4 (02313URW)
QSFP-40G-iSR4-MP
QSFP-40G-LR4 (02310MHS)
QSFP-40G-LR4 (02313URY)
QSFP-40G-LR4-Lite (02311YVB)
QSFP-40G-LR4-Lite (02313URS)
QSFP-40G-SR-BD
QSFP-40G-eSDLC-PAM
QSFP-40G-SDLC-PAM
QSFP-40G-LX4
QSFP-40G-LX4-MM
QSFP-40G-LX4-MM-E
QSFP-40G-LX4-MM-P

Оптические модули 100GE QSFP28

QSFP28-100G-LR4 (02311KNU)
QSFP28-100G-LR4 (02313URT)
QSFP28-100G-PSM4
QSFP28-100G-SR4 (02311GBW)
QSFP28-100G-SR4 (02313URQ)
QSFP28-100G-SR4-P
QSFP28-100G-SR4-S
QSFP28-100G-SR4-MP
QSFP28-100G-BIDI
QSFP28-100G-DR
QSFP-100G-4WDM-40
QSFP-100G-CWDM4 (02311MNN)
QSFP-100G-CWDM4-Lite
QSFP-100G-SWDM4 (02311QUK)
QSFP-100G-ER4
QSFP-100G-FR1
QSFP-100G-ZR4
QSFP-100G-LX4-MM (02314DBX)
QSFP-100G-LX4-MM (02314NED)
QSFP-100G-C4-Lite-E
QSFP-100G-LR1
QSFP-100G-BIDI-G2
QSFP-100G-CWDM4 (02314LWE)
QSFP-100G-CWDM4-P
QSFP-100G-CWDM4-S
QSFP-100G-SWDM4 (02314LWF)
QSFP-100G-eBIDI-G2
QSFP-100G-eBIDI-G2-P
QSFP-100G-eBIDI-G2-S
QSFP28-100G-LR-BXU1
QSFP28-100G-LR-BXD1
QSFP28-100G-ER-BXD1
QSFP28-100G-ER-BXU1

Оптические модули 200GE QSFP56

QSFP56-200G-SR4
QSFP56-200G-SR4-P
QSFP56-200G-FR4 (02313FHC)
QSFP56-200G-FR4 (02315MLE)

Оптические модули 400GE QSFP-DD

QSFP-DD-400G-SR8 (02312NPG)
QSFP-DD-400G-SR8 (02315GGU)
QSFP-DD-400G-FR4
QSFP-DD-400G-FR4-P
QSFP-DD-400G-LR4
QSFP-DD-400G-LR8
QSFP-DD-400G-DR4
QSFP-DD-400G-DR4-P
QSFP-DD-400G-ZR
QSFP-DD-400G-ZR-DWDM
QSFPDD-400G-ZR+-DWDM
QDD-400G-ZR-DWDM-H
QSFP-DD-400G-ER8
QSFP-DD-400G-eSR8
QSFP-DD-400G-SR4
QSFP-DD-400G-SR4-P
QSFP-DD-400G-SR8-AI
QSFP-DD-400G-SR8-P
QSFP-DD-400G-SR8-S
QSFP-DD-400G-VR4
QSFP-DD-400G-VR4-P

Габариты, монтаж и условия эксплуатации

Параметр	Значение
Габариты с упаковкой В×Ш×Г, мм	185 × 650 × 550 мм
Габариты без упаковки В×Ш×Г, мм	Базовые габариты без выступающих частей: 43,6 × 442,0 × 420,0 мм. Наибольшие габариты, где глубина считается от портов до выступов сзади: 43,6 × 442,0 × 446,5 мм.
Вес без упаковки, кг	6,74 кг без оптических модулей, блоков питания и вентиляторов
Вес без упаковки в сборе, кг	9,16 кг с блоками питания AC и вентиляторами, без оптических модулей. Если подходят разные модули, считают по самым тяжёлым.
Вес с упаковкой, кг	9,71 кг
Вес с упаковкой в сборе, кг	12,17 кг
Способ установки	Установка в стойку
Шум при 27 °C, звуковое давление, дБ(А)	Выброс со стороны портов: в среднем 50,9 дБ(А), не более 53,8. Забор со стороны портов: в среднем 50,8 дБ(А), не более 54,6.
Шум при 40 °C, звуковое давление, дБ(А)	Выброс со стороны портов: в среднем 76,2 дБ(А), не более 79. Забор со стороны портов: в среднем 73,1 дБ(А), не более 79,2.
Рабочая высота над уровнем моря, м	≤ 5000 м
Рабочая влажность	от 5 до 95%, без конденсата
Рабочая температура, °C	от 0 до 40 °C
Высота хранения, м	≤ 5000 м
Влажность хранения	от 5 до 95%, без конденсата
Температура хранения, °C	от −40 до +70 °C

Технические характеристики

Параметр	Значение
Высота корпуса, U	1 U
Коммутационная способность	Подробности в даташите серии на сайте вендора.
CPU	4 ядра, 1,4 ГГц
Оперативная память	DRAM: 8 GB
Флеш-память NOR	64 МБ
Накопитель SSD	4GB SSD
USB	В порт USB ставят накопитель для развёртывания, выгрузки журналов, переноса конфигурации и обновления. Поддерживается только USB 2.0, сам порт доступен начиная с V300R025C00. Накопители разных производителей ведут себя по-разному: если один не читается, возьмите другой.
Тип питания	Съёмные блоки AC, DC и HVDC
Консольный порт	RJ45
Порт доступа	24 × 200G QSFP56
Порт восходящего канала	8 × 400G QSFP-DD
Порт, работающий и как стековый	Функция зарезервирована и не включена.
RTC	Поддерживается
Типовая мощность, Вт	291 Вт при полной загрузке с медными кабелями на 12 × 200GE и 4 × 400GE, обычная температура, два блока AC. 382 Вт при тех же условиях с короткими оптическими модулями.
Типовое тепловыделение, БТЕ/ч	993 БТЕ/ч при полной загрузке с медными кабелями на 12 × 200GE и 4 × 400GE, обычная температура, два блока AC. 1303 БТЕ/ч при тех же условиях с короткими оптическими модулями.
Мощность без нагрузки, Вт	247 Вт
Тепловыделение без нагрузки, БТЕ/ч	843 БТЕ/ч
Максимальная мощность, Вт	522 Вт при полной загрузке с короткими оптическими модулями на 24 × 200GE и 8 × 400GE, обычная температура, два блока AC. 770 Вт с дальнобойными модулями при высокой температуре.
Максимальное тепловыделение, БТЕ/ч	1781 БТЕ/ч при полной загрузке с короткими оптическими модулями на 24 × 200GE и 8 × 400GE, обычная температура, два блока AC. 2627 БТЕ/ч с дальнобойными модулями при высокой температуре.
Число блоков питания	2
Резервирование питания	Резервирование 1+1
Номинальное входное напряжение, В	Блок 1200 Вт AC и 240 В DC: от 100 до 240 В, 50/60 Гц, либо постоянное 240 В. Блок 1200 Вт DC: от −48 до −60 В, либо +48 В.
Диапазон входного напряжения, В	Блок 1200 Вт AC и 240 В DC: от 90 до 290 В, от 45 до 65 Гц, либо постоянное от 190 до 290 В. Блок 1200 Вт DC: от −38,4 до −72 В, либо от +38,4 до +57 В.
Наибольший входной ток, А	Блок 1200 Вт AC и 240 В DC: 10 А при переменном от 100 до 130 В, 8 А при переменном от 200 до 240 В, 8 А при постоянном 240 В. Блок 1200 Вт DC: 38 А.
Номинальная выходная мощность, Вт	Блок 1200 Вт AC и 240 В DC: 1200 Вт. Блок 1200 Вт DC: 1200 Вт.
Сертификация	Соответствие нормам безопасности, ЭМС и экологическим требованиям
Защита от импульсов по питанию, кВ	AC: 6 кВ синфазная и 6 кВ дифференциальная. DC: 4 кВ и 2 кВ. HVDC: 4 кВ и 2 кВ.

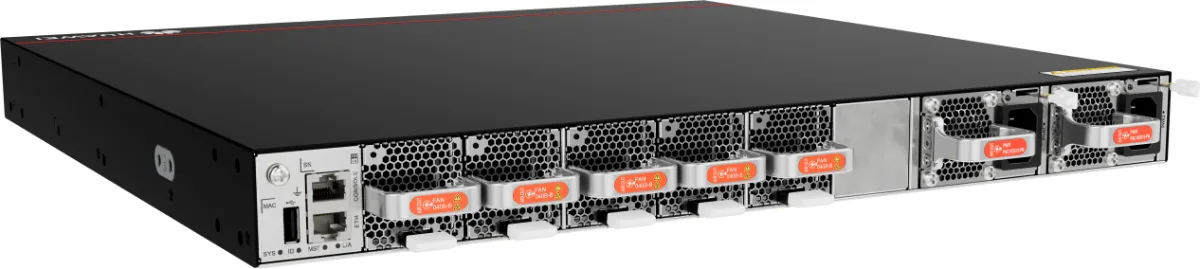

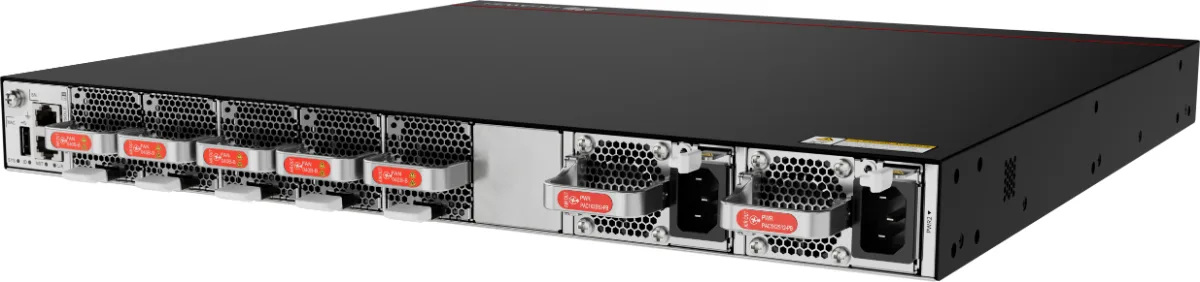

Тип вентиляторов	Съёмный
Число вентиляторных модулей	5
Резервирование вентиляторов	Вентиляторы работают с резервированием 4+1 в горячем режиме. После отказа одного система какое-то время держится, но модуль надо заменить сразу.
Охлаждение	Воздушное
Направление обдува	Забор или выброс со стороны портов, смотря какие стоят вентиляторы и блоки питания. Направление обдува у них должно совпадать.
Наличие	0.999994996
Наработка на отказ, лет	34,22
Условия хранения	ETSI EN 300 019-1-1 класс 1.2. Срок хранения один год: столько устройство сохраняет заявленное качество в упаковке при соблюдении условий выше.

Совместимые комплектующие

Парт-номер 02310QBJ
Оптический SFP-модуль Huawei SFP-10G-BXU1
SFP+, 10 Гбит/с, одномодовое, 1270 нм
По запросу
Парт-номер 02310QDT
Оптический SFP-модуль Huawei SFP-10G-BXD1
SFP+, 10 Гбит/с, одномодовое, 1330 нм
По запросу
Парт-номер 02315286
Оптический SFP-модуль Huawei SFP-GE-LX-SM1490-BIDI
SFP, 1 Гбит/с, одномодовое, до 10 км
По запросу
Парт-номер 02311KNQ
AOC-кабель Huawei QSFP-100G-AOC-10M
QSFP28, 100 Гбит/с, 10 м, AOC-кабель
По запросу
Парт-номер 02310QWH
AOC-кабель Huawei SFP-10G-AOC10M
SFP+, 10 Гбит/с, 10 м, AOC-кабель
По запросу
Парт-номер 02310MUH
DAC-кабель Huawei QSFP-40G-CU3M
QSFP+, 40 Гбит/с, 3 м, DAC-кабель
По запросу
Парт-номер 02270205
Блок питания Huawei PDC1K2S12-CE
блок питания, 1200 Вт
По запросу
Парт-номер 02270206
Блок питания Huawei PDC1K2S12-PB
1200 Вт
По запросу
