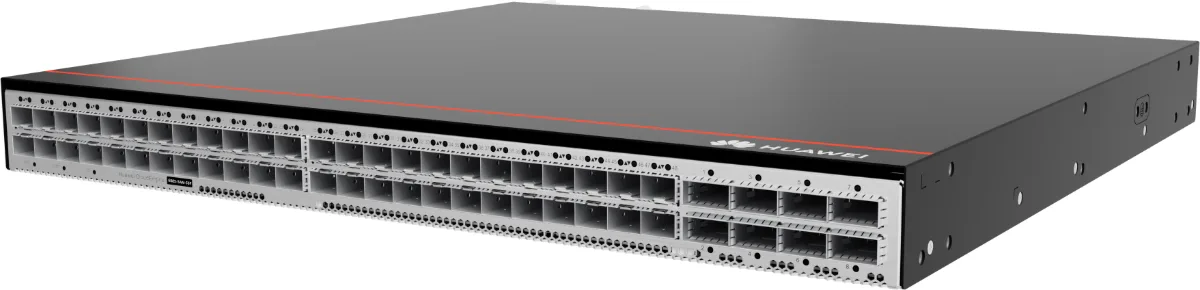

Коммутатор Huawei CE6885H-48YS8CQ-B
- 48 портов
- по 25 Гбит/с
- Uplink 8 × 100 Гбит/с
- питание AC
- Белый импорт. Таможенная декларация на единицу товара, договор с ООО и НДС.
- Более 1 100 проектов, пять инженеров HCIE в штате. Совместимость и конфигурацию проверяем до оплаты.
- Гарантия и сервис по контракту, четыре уровня SLA.
Для какой задачи это исполнение
Коммутатор доступа для стойки с серверами, у которых сетевые карты на 25 Гбит/с. Он встаёт над серверами, собирает их в фабрику и отдаёт трафик выше каналами по 100 Гбит/с. Ветка H это старшая платформа серии с большим запасом по таблицам и функциям фабрики.
Характеристики словами
Сорок восемь оптических портов доступа 25 Гбит/с, восемь аплинков по 100 Гбит/с, всего 56 портов. Блок питания в комплекте, тип питания AC. Направление охлаждения Port-side Intake, то есть воздух заходит со стороны портов.
B в индексе значит: вход воздуха со стороны портов, выход назад. Для зала, где фронт стойки стоит в холодном коридоре, это правильный выбор, для обратной раскладки берут исполнение F. Направление согласуют со всеми устройствами в стойке заранее, потому что исправлять перегрев после монтажа дороже, чем выбрать нужную букву при заказе.
Настройка идёт через консоль, веб-интерфейс или систему управления дата-центром. В стойке такой коммутатор обычно ставят парой: серверы подключены к обоим агрегированными каналами, и обновление прошивки по очереди проходит без остановки сервиса.
Что докупить
Трансиверы SFP28 на 25 Гбит/с к серверам и QSFP28 на 100 Гбит/с к фабрике, между соседними стойками выгоднее DAC-кабели. Для дата-центра берут второй блок питания и разводят по разным вводам.
Соседние исполнения
Более простая и дешёвая ветка это CE6885L-48YS8CQ-B с той же портовой частью. Для зала с обратным обдувом в той же линии есть CE6885L-48YS8CQ-F. Из соседних серий на 25 Гбит/с смотрят CE6865E-48S8CQ-B, а под серверы с портами 10 Гбит/с хватит CE6881-48S6CQ-B. Полный список на странице серии CE6885. Соседние серии собраны в категории «Стоечные коммутаторы ЦОД».
Наличие и поставка
На складе в Китае Huawei CE6885H-48YS8CQ-B есть, 14 рабочих дней до Москвы, цена 578 507 ₽ с НДС 22 %.
Вопросы и ответы
Чем ветка H отличается от L
Портовая часть у них одинаковая: 48 портов 25 Гбит/с и восемь аплинков 100 Гбит/с. Различие в ресурсах платформы: у H больше таблицы маршрутов и записей фабрики, шире набор функций. В прайсе разница заметная, поэтому для типовой серверной стойки чаще берут L, а H ставят на границе фабрики.
Нужны ли трансиверы на все порты сразу
Нет, обычно коммутатор вводят поэтапно: сначала модули под подключённые серверы, дальше по мере заполнения стойки. Это удобно и по деньгам, потому что при полной загрузке полсотни модулей SFP28 стоят сопоставимо с самим коммутатором. Аплинки закрывают сразу, они нужны с первого дня.
Хватит ли восьми аплинков 100 Гбит/с
Сорок восемь портов по 25 Гбит/с дают до 1,2 Тбит/с, восемь аплинков 800 Гбит/с, то есть переподписка полтора к одному. Для типовой серверной нагрузки это с запасом. Упереться можно на распределённом хранилище или репликации, где трафик между стойками идёт постоянно и на полной скорости.
Когда отгрузите
Позиция в наличии на складе в Китае. Срок поставки 14 рабочих дней до Москвы с таможенным оформлением. Цена в рублях, НДС 22 %, артикул для счёта 02355SFG. Складской остаток по этой позиции небольшой, количество уточняем при запросе. Трансиверы и второй блок питания подбираем отдельными строками спецификации.
| Количество портов доступа | 48 |
|---|---|
| Скорость портов доступа | 25 Гбит/с |
| Тип портов | оптические |
| Порты Uplink | 8 × 100 Гбит/с |
| Скорость Uplink | 100 Гбит/с |
| Количество портов Uplink | 8 |
| Комплектность питания | блок в комплекте |
| Тип питания | AC |
| Всего портов, с Uplink | 56 |
| Направление охлаждения | Port-side Intake |
| Габариты В×Ш×Г, мм | 43,6 × 442 × 420 |
| Вес брутто, кг | 14,2699 |
| Типовая мощность, Вт | 207 |
| Вес нетто, кг | 6,84 |
| Максимальная мощность, Вт | 255 |
| Максимальное тепловыделение, БТЕ/ч | 870 |
| Серия | CE6885 |
Назначение
Исполнение CE6885H-48YS8CQ, парт-номер 02355SFG. Состав: Коммутатор CE6885H-48YS8CQ: 48 портов 25GE SFP28, 8 портов 100GE QSFP28, два блока питания AC, пять вентиляторов, забор воздуха со стороны портов.
Первая версия ПО, в которой поддержан этот парт-номер, это V300R023C10.

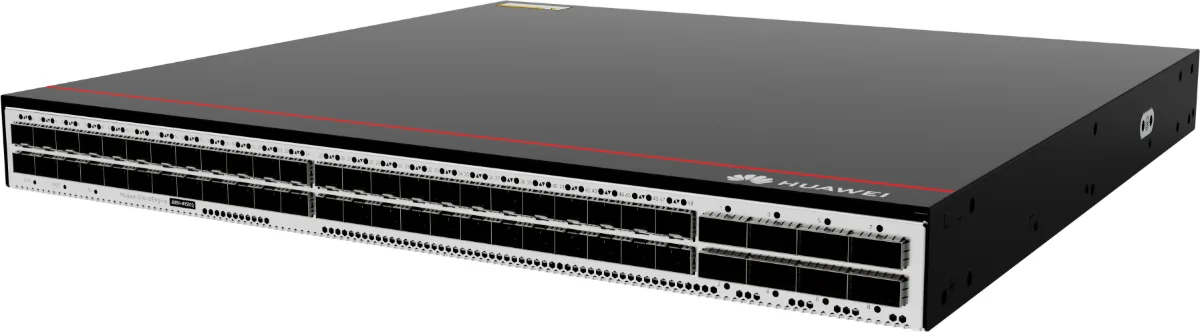

Другие исполнения того же изделия: 02355SFH: та же комплектация с выбросом воздуха со стороны портов 02355SFF: 48 портов 25GE SFP28, 8 портов 100GE QSFP28, без вентиляторов и блоков питания.
- Коммутатор не поддерживает стекирование.
- Развёртывание с USB-накопителя работает начиная с версии V300R025C00.
- После обновления на V300R025C00 и новее устройство шумит сильнее: обороты вентиляторов по умолчанию подняты, чтобы снизить рабочую температуру и отказы узлов. Это нормальное поведение.

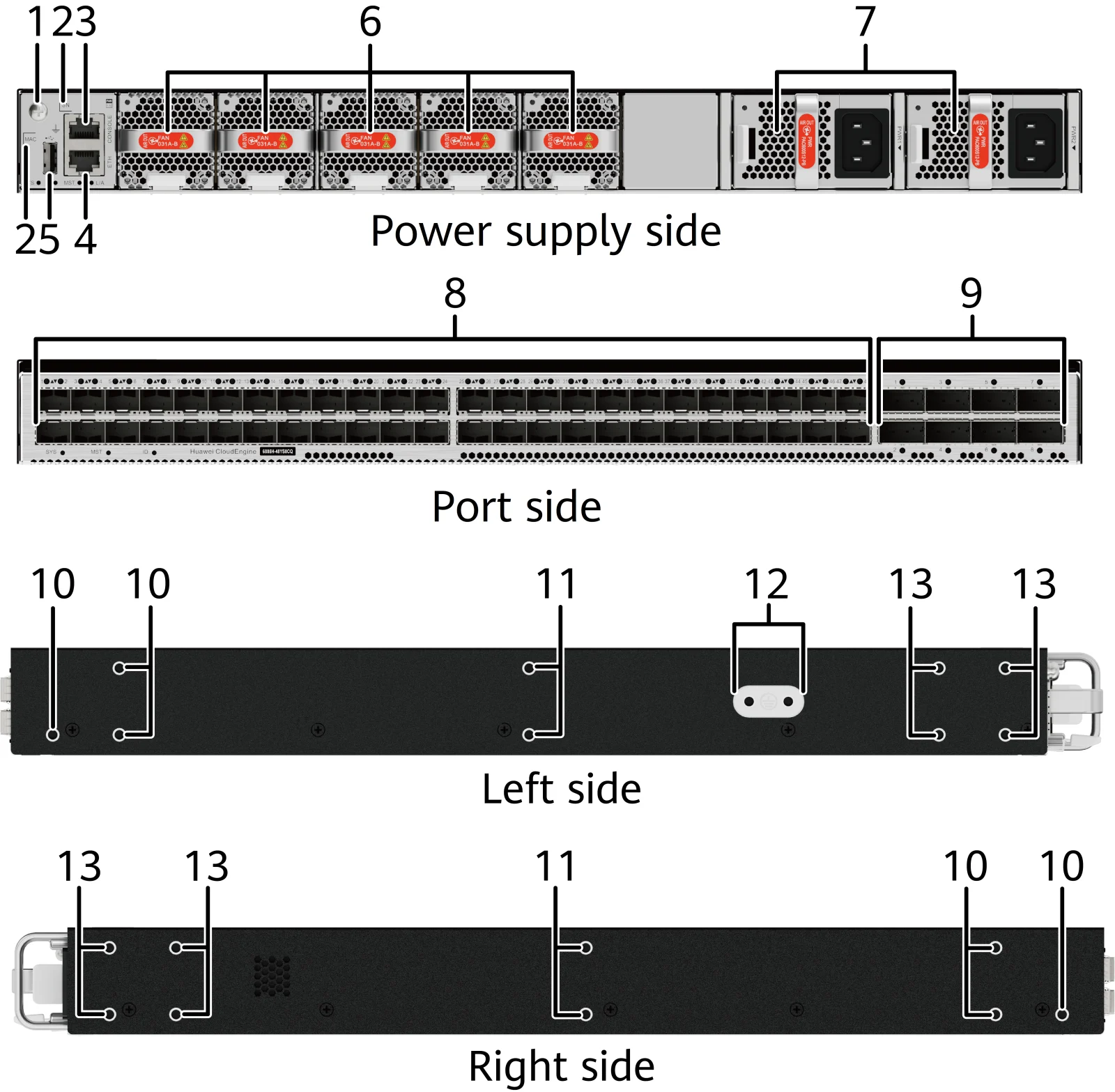

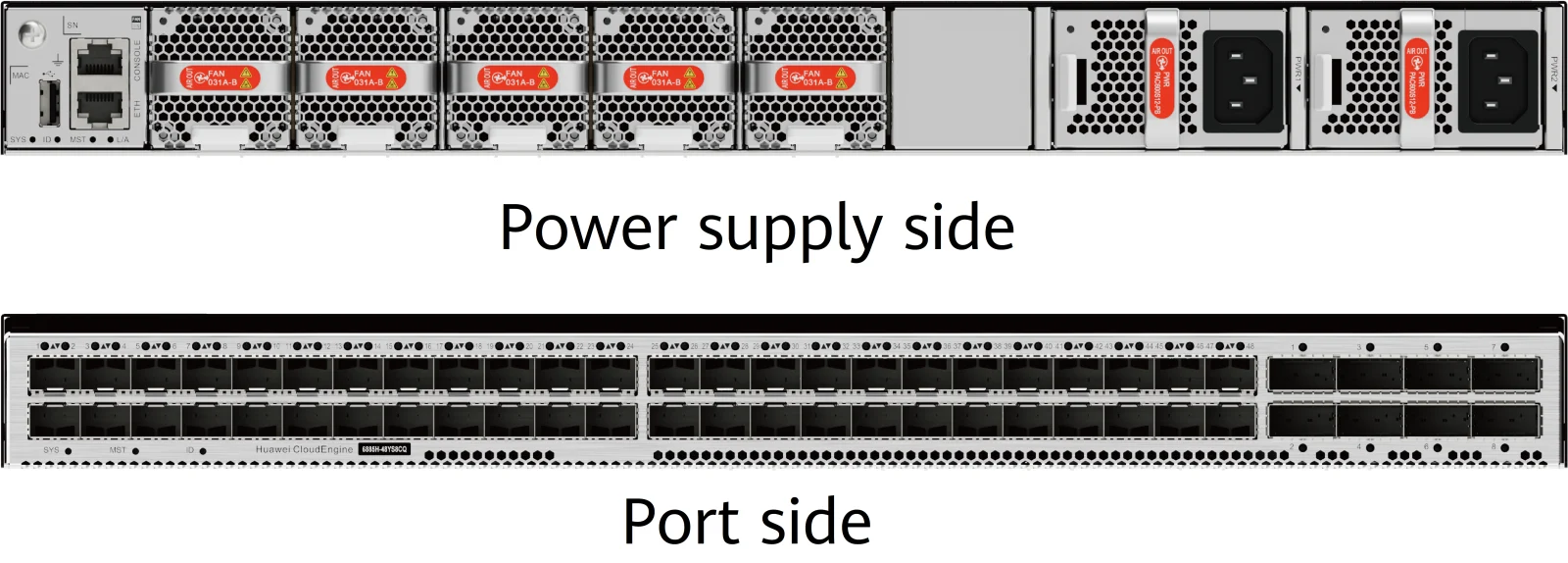

Портовая панель
Изображения в документе справочные, внешний вид зависит от конкретного исполнения.
- 1Винт заземления
- 2Серийный номер ESN и MAC-адрес. Код можно считать сканером.
- 3Консольный порт
- 4Порт управления ETH, RJ45
- 5Порт USB
- 6Пять слотов вентиляторов. Подходят модули FAN-031A-B, FAN-031A-F, FAN-031B-B, FAN-031B-F
- 7Два слота питания. Подходят блоки PAC600S12-PB, PAC600S12-PF, PDC1K2S12-CE, PDC1K2S12-PB, PDC400S12-CB, PDC400S12-CF
- 8Сорок восемь оптических портов 25GE SFP28 или 50GE SFP56
- 9Восемь оптических портов 100GE QSFP28 или 200GE QSFP56
- 10Три отверстия под кронштейн со стороны портов
- 11Два отверстия под кронштейн посередине
- 12Уравнивание потенциалов: винты под кабель заземления с двухотверстным наконечником OT
- 13Четыре отверстия под кронштейн со стороны питания
Порты и интерфейсы
| Порт | Разъём | Описание | Что подходит |
|---|---|---|---|
| Оптический порт 50GE/25GE SFP56 | SFP56 | Порт приёма и передачи оптического сигнала 50GE, 25GE, 10GE или GE. По умолчанию это порт 25GE с автопереходом на 10GE, командой скорость меняют на 50 или 1 Гбит/с. Порты собраны в группы по восемь (1-8, 9-16, 17-24, 25-32, 33-40, 41-48), скорость меняется сразу у всей группы. Для 50 Гбит/с нужна лицензия на скоростные порты. До V300R024C00: на 50 Гбит/с порт может автоматически опускаться до 25 Гбит/с, а переведённый на 1 Гбит/с работает только на этой скорости. Начиная с V300R024C00 добавились ещё две пары автосогласования: 10 и 1 Гбит/с, 25 и 1 Гбит/с. | Оптические модули GE eSFP, медные модули GE SFP, оптические и медные модули 10GE SFP+, оптические модули 25GE SFP28, кабели AOC и высокоскоростные кабели 10GE SFP+ и 25GE SFP28. Оговорки вендора: модули LRM и линейные не поддерживаются. При заборе воздуха со стороны портов нисходящие порты 25GE и 50GE принимают 1000Base-SX/LX/EX/ZX, 10G-AOC/SR/LR/ER/ZR/BIDI и 25G-AOC/SR, при выбросе список короче. Начиная с V300R024C10 доступны модули 25G/10G-SR. Медные кабели: пассивные 10GE длиной 1, 3 и 5 м, активные на 10 м, пассивные 25GE длиной 1, 3 и 5 м. Перед подключением серверов пассивными кабелями 25GE лучше включить автосогласование. Медные модули GE работают на 100 или 1000 Мбит/с. В V300R024C10 и V300R025C00 медные модули 10GE работают только на 10 Гбит/с, начиная с V300R025C10 на 100, 1000 и 10 000 Мбит/с, во всех случаях только полный дуплекс. Ограничения по медным модулям: они не отвечают стандарту EN 50121-4 для железной дороги и не работают, если устройство или подключённый терминал стоит ближе трёх метров к пути, либо кабель длиннее 30 м проходит ближе десяти метров к пути. Кабель Ethernet нельзя выводить на улицу. Два медных модуля нельзя ставить в порты прямо друг над другом. |
| Оптический порт 200GE/100GE QSFP56 | QSFP56 | Порт приёма и передачи оптического сигнала 200GE, 100GE или 40GE. Порт 100GE переводится на 40GE. Порты собраны в пары (1 и 2, 3 и 4, 5 и 6, 7 и 8): если один порт пары разбивают на 4 × 10GE или 4 × 25GE, второй тоже нужно разбить. Порт 100GE переводится на 200GE, скорость меняется сразу у обоих портов пары, и для 200 Гбит/с нужна лицензия на скоростные порты. До V300R024C00 порт 200GE разбивался только на 4 × 50GE, начиная с V300R024C00 ещё и на 2 × 100GE, где каждый порт это 2 × 50GE, причём используется первый порт пары. Разбивка на 2 × 100GE работает только с кабелем AOC, с медным кабелем нет. | Оптические модули 40GE QSFP+, 100GE QSFP28 и 200GE QSFP56, кабели AOC и высокоскоростные кабели 40GE QSFP+, 40GE QSFP+ на 4 × 10GE SFP+, 100GE QSFP28, 100GE QSFP28 на 4 × 25GE SFP28, 200GE QSFP56 и 200GE QSFP56 на 2 × 100GE QSFP56. Оговорки вендора: при заборе воздуха со стороны портов восходящие порты 100GE и 200GE принимают 40GE-AOC/SR4/eSR4/LR4/ER4/BIDI/eSDLC/SDLC/LX4, 100G-AOC/SR4/DR/LR4/4WDM/ER4 и 200G-AOC/SR4/FR4. Модуль 100G-ZR4 работает при температуре от 0 до 35 °C, но шум устройства выходит за норму. При выбросе воздуха список короче. Медные кабели: 40GE, 40GE с разбивкой на 4 × 10GE, 100GE, 100GE с разбивкой на 4 × 25GE и 200GE. Кабелями 200GE соединяют только коммутаторы CloudEngine, а перед подключением серверов нужно согласование с инженерами вендора. |
| Консольный порт | RJ45 | Консольный порт служит для настройки с места. Стандарт RS-232, режим дуплексный UART, скорость от 9600 до 115200 бод, по умолчанию 9600. | Консольный кабель |
| Порт управления ETH | RJ45 | Порт управления ETH (RJ45) подключают к терминалу настройки или станции управления сетью. Стандарт IEEE 802.3ab, автовыбор скорости 10/100/1000 Мбит/с, полный дуплекс, дальность до 100 м. | Кабель Ethernet категории 5 и выше |
| Порт USB | USB 2.0 Type A | Начиная с V300R025C00 в порт USB ставят накопитель для развёртывания, выгрузки журналов, переноса конфигурации и обновления. Поддерживается только USB 2.0. Накопители разных производителей ведут себя по-разному: если один не читается, возьмите другой. | Работает с накопителями USB 2.0. |
Индикаторы и кнопки
- 1Индикатор состояния системы
- 2Индикатор роли в стеке
- 3Индикатор ID
- 4Индикатор порта 25GE/50GE
- 5Индикатор порта 100GE/200GE
- 6Индикатор порта управления
- зелёный, не горитСистема не работает.
- зелёный, мигает быстроСистема запускается.
- зелёный, мигает медленноСистема работает нормально.
- красный, горит ровноСбой при запуске устройства.
- не горитФункция зарезервирована и не включена.
- синий, не горитИндикатор ID выключен, состояние по умолчанию.
- синий, горит ровноИндикатор ID включают и выключают удалённо, чтобы инженер нашёл нужное устройство в стойке.
- зелёный, не горитПорт не подключён или выключен.
- зелёный, горит ровноНа порту есть соединение.
- зелёный, мигаетПорт передаёт или принимает данные.
- зелёный, не горитПорт не подключён или выключен.
- зелёный, горит ровноНа порту есть соединение.
- зелёный, мигаетПорт передаёт или принимает данные.
- зелёный, не горитНа порту нет соединения.
- зелёный, горит ровноНа порту есть соединение.
- зелёный, мигаетПорт передаёт или принимает данные.
Охлаждение и направление обдува
Направление обдува у серии CloudEngine 6800 задают вентиляторные модули и блоки питания: воздух либо выходит со стороны портов, либо туда заходит.

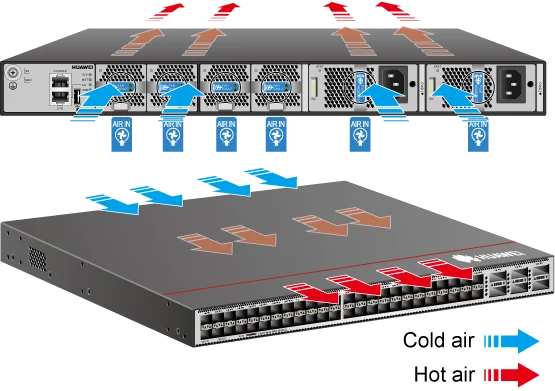

- Выброс со стороны портов: блоки питания и вентиляторы с таким обдувом отмечены значком. Воздух заходит в корпус со стороны панели питания и выходит со стороны портов.

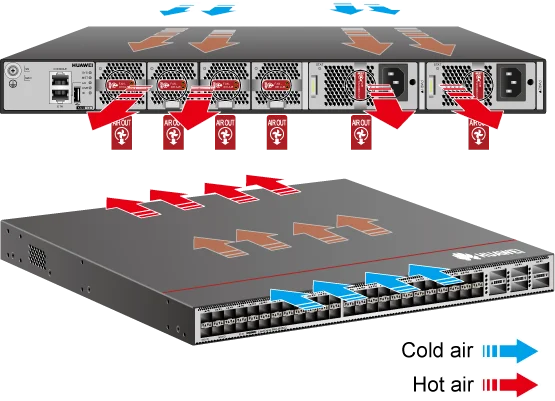

- Забор со стороны портов: блоки питания и вентиляторы с таким обдувом отмечены значком. Воздух заходит в корпус со стороны портов и выходит со стороны панели питания.
Направление обдува выбирают по тому, как устройство стоит в стойке. В машинном зале холодный воздух обычно идёт спереди, горячий уходит назад. Если коммутатор поставлен блоками питания вперёд, а портами назад, нужны модули с выбросом со стороны портов.
- Блоки питания и вентиляторы в одном коммутаторе должны гнать воздух в одну сторону. Поставили блоки с забором со стороны портов, значит и вентиляторы нужны такие же.
- Термины «выброс со стороны портов» и «забор со стороны портов» понимают одинаково все производители, а вот «спереди назад» каждый считает по-своему, в зависимости от установки. Поэтому выбирать надо по стороне портов.
Слоты
| Тип слота | Номер слота | Направление слота | Примечание |
|---|---|---|---|
| Слоты питания | - | Горизонтальная установка | В коммутаторе два слота питания под съёмные блоки. Ставят один или два блока, пара работает по схеме 1+1. Пока оба исправны, каждый несёт половину нагрузки, при отказе одного второй берёт на себя всю. Блоки меняются без выключения. |
| Слоты вентиляторов | - | Горизонтальная установка | Корпус охлаждают съёмные вентиляторные модули, они работают с горячим резервированием. При отказе одного система какое-то время держится, но модуль надо заменить сразу. Замена идёт без выключения. |
Совместимые модули и кабели
Кабель Ethernet
Кабелем Ethernet терминал обслуживания подключают к консольному порту устройства для местного или удалённого обслуживания.
По частоте и отношению сигнала к шуму распространённые сетевые кабели делятся на категорию 5 (Cat 5), категорию 5e (Cat 5e) и категорию 6 (Cat 6). Это витые пары с разъёмами RJ45 и дальностью до 100 м. Есть также категории 1, 2, 3, 4, 6a и 7. Чем выше номер, тем новее стандарт, выше полоса пропускания и цена.
По наличию экрана сетевые кабели делятся на экранированную витую пару (STP) и неэкранированную (UTP). Экранированные кабели снижают излучение, защищают от перехвата данных и от внешних электромагнитных помех. При той же категории они дают более высокую скорость передачи, но стоят дороже и сложнее в монтаже. Неэкранированные дешевле, легче и гибче, на обычных сетях разница почти не заметна, поэтому их применяют чаще. Полный дуплекс на 10 Гбит/с обеспечивает только экранированный кабель категории 7.
| Категория кабеля | Где применяется | Рабочая частота | Максимальная скорость | Дальность |
|---|---|---|---|---|
| Cat 5 | сети 100Base-T и 10Base-T | от 1 до 100 МГц | 100 Мбит/с | 100 м |
| Cat 5e | сети 1000Base-T | от 1 до 100 МГц | 1000 Мбит/с | 100 м |
| Cat 6 | сети 1000Base-T | от 1 до 250 МГц | 1000 Мбит/с | 100 м |
| Cat 6a | сети 10GBase-T | от 1 до 500 МГц | 10 Гбит/с | 100 м |
| Cat 7 | сети 10GBase-T | от 1 до 600 МГц | 10 Гбит/с | 100 м |
Кабели Ethernet делятся на прямые и перекрёстные.
- Прямой кабель: порядок контактов в разъёмах RJ45 на обоих концах одинаковый.
- Перекрёстный кабель: порядок контактов в разъёмах RJ45 на концах разный.
Кабель AOC
- Кабель AOC
- Кабель AOC SFP+ на SFP+
- Кабель AOC SFP28 на SFP28
- Кабель AOC QSFP+ на QSFP+
- Кабель AOC QSFP+ на 4×SFP+
- Кабель AOC QSFP28 на QSFP28
- Кабель AOC QSFP56 на QSFP56
- Кабель AOC QSFP56 на 2×QSFP56
Кабель AOC
Активный оптический кабель (AOC) это оптическое волокно с оптическими модулями на обоих концах, поэтому он прост в применении.
Высокоскоростной кабель
- Высокоскоростной кабель
- Высокоскоростной кабель SFP+ на SFP+
- Высокоскоростной кабель SFP28 на SFP28
- Высокоскоростной кабель QSFP+ на QSFP+
- Высокоскоростной кабель QSFP+ на 4×SFP+
- Высокоскоростной кабель QSFP28 на QSFP28
- Высокоскоростной кабель QSFP28 на 2×QSFP28
- Высокоскоростной кабель QSFP28 на 4×SFP28
- Высокоскоростной кабель QSFP56 на QSFP56
- Высокоскоростной кабель QSFP56 на 2×QSFP56
Высокоскоростной кабель
Берите высокоскоростные кабели, сертифицированные Huawei для коммутаторов ЦОД. Несертифицированный кабель не гарантирует надёжность передачи и может нарушить работу сервисов. Проблемы из-за такого кабеля Huawei не устраняет и ответственности за них не несёт.
Медные модули GE SFP
- SFP-1000BaseT (02314171)
- SFP-1000BaseT (02313URG)
- SFP-1000BaseT-MP
- SFP-1000BaseT-G2 (02314BDD)
- SFP-1000BaseT-G2 (02315MLH)
Оптические модули GE eSFP
- eSFP-GE-SX-MM850 (02315204)
- eSFP-GE-SX-MM850 (02313URD)
- LE2MGSC40DE0
- LE2MGSC40ED0
- SFP-GE-LX-SM1310 (02315200)
- SFP-GE-LX-SM1310 (02313URF)
- SFP-GE-LX-SM1310-BIDI
- SFP-GE-LX-SM1490-BIDI
- S-SFP-GE-LH40-SM1310
- S-SFP-GE-LH80-SM1550
- CWDM-SFPGE-LH40-1471
- CWDM-SFPGE-LH40-1491
- CWDM-SFPGE-LH40-1511
- CWDM-SFPGE-LH40-1531
- CWDM-SFPGE-LH40-1551
- CWDM-SFPGE-LH40-1571
- CWDM-SFPGE-LH40-1591
- CWDM-SFPGE-LH40-1611
Оптические модули 10GE SFP+
- OMXD30000 (02318169)
- OMXD30000 (02313URC)
- SFP-10G-SR-MP
- SFP-10G-SRV
- SFP-10G-SRV-MP
- OSX010000 (02318170)
- OSX010000 (02313URK)
- OSX040N01
- SFP-10G-BXD1
- SFP-10G-BXU1
- SFP-10G-ER-1310
- SFP-10G-iLR
- SFP-10G-LR (02310QDJ)
- SFP-10G-LR (02313URL)
- SFP-10G-LR-MP
- SFP-10G-USR (02310MNW)
- SFP-10G-USR (02313URN)
- SFP-10G-USR-MP
- SFP-10G-ZR
- SFP-10G-SR1
- SFP-10G-ER
- SFP-10G-SR-E
- SFP-10G-SR-P
Медные модули 10GE SFP+
- SFP-10GBaseT-SR
Оптические модули 40GE QSFP+
- QSFP-40G-ER4
- QSFP-40G-eSR4 (02310RMB)
- QSFP-40G-eSR4 (02313URU)
- QSFP-40G-eSR4-P
- QSFP-40G-eSR4-MP
- QSFP-40G-iSR4 (02310MHR)
- QSFP-40G-iSR4 (02313URW)
- QSFP-40G-iSR4-MP
- QSFP-40G-LR4 (02310MHS)
- QSFP-40G-LR4 (02313URY)
- QSFP-40G-LR4-Lite (02311YVB)
- QSFP-40G-LR4-Lite (02313URS)
- QSFP-40G-SR-BD
- QSFP-40G-eSDLC-PAM
- QSFP-40G-SDLC-PAM
- QSFP-40G-LX4
- QSFP-40G-LX4-MM
- QSFP-40G-LX4-MM-E
- QSFP-40G-LX4-MM-P
Оптические модули 100GE QSFP28
- QSFP28-100G-LR4 (02311KNU)
- QSFP28-100G-LR4 (02313URT)
- QSFP28-100G-PSM4
- QSFP28-100G-SR4 (02311GBW)
- QSFP28-100G-SR4 (02313URQ)
- QSFP28-100G-SR4-P
- QSFP28-100G-SR4-S
- QSFP28-100G-SR4-MP
- QSFP28-100G-BIDI
- QSFP28-100G-DR
- QSFP-100G-4WDM-40
- QSFP-100G-CWDM4 (02311MNN)
- QSFP-100G-CWDM4-Lite
- QSFP-100G-SWDM4 (02311QUK)
- QSFP-100G-ER4
- QSFP-100G-FR1
- QSFP-100G-ZR4
- QSFP-100G-LX4-MM (02314DBX)
- QSFP-100G-LX4-MM (02314NED)
- QSFP-100G-C4-Lite-E
- QSFP-100G-LR1
- QSFP-100G-BIDI-G2
- QSFP-100G-CWDM4 (02314LWE)
- QSFP-100G-CWDM4-P
- QSFP-100G-CWDM4-S
- QSFP-100G-SWDM4 (02314LWF)
- QSFP-100G-eBIDI-G2
- QSFP-100G-eBIDI-G2-P
- QSFP-100G-eBIDI-G2-S
- QSFP28-100G-LR-BXU1
- QSFP28-100G-LR-BXD1
- QSFP28-100G-ER-BXD1
- QSFP28-100G-ER-BXU1
Оптические модули 200GE QSFP56
- QSFP56-200G-SR4
- QSFP56-200G-SR4-P
- QSFP56-200G-FR4 (02313FHC)
- QSFP56-200G-FR4 (02315MLE)
Габариты, монтаж и условия эксплуатации
| Параметр | Значение |
|---|---|
| Габариты с упаковкой В×Ш×Г, мм | 185 × 650 × 550 мм |
| Габариты без упаковки В×Ш×Г, мм | Базовые габариты без выступающих частей: 43,6 × 442,0 × 420,0 мм. Наибольшие габариты, где глубина считается от портов до выступов сзади: 43,6 × 442,0 × 446,5 мм. |
| Вес без упаковки, кг | 6,84 кг без оптических модулей, блоков питания и вентиляторов |
| Вес без упаковки в сборе, кг | 9,03 кг с блоками питания AC и вентиляторами, без оптических модулей. Если подходят разные модули, считают по самым тяжёлым. |
| Вес с упаковкой, кг | 11,11 кг |
| Вес с упаковкой в сборе, кг | 13,3 кг |
| Способ установки | Установка в стойку |
| Шум при 27 °C, звуковое давление, дБ(А) | Выброс со стороны портов: в среднем 52,8 дБ(А), не более 58,7. Забор со стороны портов: в среднем 51,3 дБ(А), не более 59,0. |
| Шум при 40 °C, звуковое давление, дБ(А) | Выброс со стороны портов: в среднем 69,5 дБ(А), не более 76,0. Забор со стороны портов: в среднем 70,2 дБ(А), не более 75,6. |
| Рабочая высота над уровнем моря, м | ≤ 5000 м |
| Рабочая влажность | от 5 до 95%, без конденсата |
| Рабочая температура, °C | от 0 до 40 °C |
| Высота хранения, м | ≤ 5000 м |
| Влажность хранения | от 5 до 95%, без конденсата |
| Температура хранения, °C | от −40 до +70 °C |
Технические характеристики
| Параметр | Значение |
|---|---|
| Высота корпуса, U | 1 U |
| Коммутационная способность | Подробности в даташите серии на сайте вендора. |
| CPU | 16 ядер, 2 ГГц |
| Оперативная память | DRAM: 16 GB |
| Флеш-память NOR | 64 МБ × 2 |
| Накопитель SSD | 4GB SSD |
| USB | В порт USB ставят накопитель для развёртывания, выгрузки журналов, переноса конфигурации и обновления. Поддерживается только USB 2.0, сам порт доступен начиная с V300R025C00. Накопители разных производителей ведут себя по-разному: если один не читается, возьмите другой. |
| Тип питания | Съёмные блоки AC, DC и HVDC |
| Консольный порт | RJ45 |
| Порт доступа | 48 × 25GE SFP28 или 48 × 50GE SFP56 |
| Порт восходящего канала | 8 × 100GE QSFP28 или 8 × 200GE QSFP56 |
| Порт, работающий и как стековый | Функция зарезервирована и не включена. |
| RTC | Поддерживается |
| Типовая мощность, Вт | 48 × 25GE и 8 × 100GE: 207 Вт при полной загрузке с медными кабелями на 24 × 25GE и 4 × 100GE, обычная температура, два блока AC. 218 Вт при тех же условиях с короткими оптическими модулями. |
| Типовое тепловыделение, БТЕ/ч | 48 × 25GE и 8 × 100GE: 706 БТЕ/ч при полной загрузке с медными кабелями на 24 × 25GE и 4 × 100GE, обычная температура, два блока AC. 744 БТЕ/ч при тех же условиях с короткими оптическими модулями. |
| Мощность без нагрузки, Вт | 196 Вт |
| Тепловыделение без нагрузки, БТЕ/ч | 669 БТЕ/ч |
| Максимальная мощность, Вт | 48 × 25GE и 8 × 100GE: 255 Вт при полной загрузке с короткими оптическими модулями во всех портах, обычная температура, два блока AC. 372 Вт с дальнобойными модулями при высокой температуре. |
| Максимальное тепловыделение, БТЕ/ч | 48 × 25GE и 8 × 100GE: 870 БТЕ/ч при полной загрузке с короткими оптическими модулями во всех портах, обычная температура, два блока AC. 1269 БТЕ/ч с дальнобойными модулями при высокой температуре. |
| Число блоков питания | 2 |
| Резервирование питания | Резервирование 1+1 |
| Номинальное входное напряжение, В | Блок 600 Вт AC и 240 В DC: от 100 до 240 В, 50/60 Гц, либо постоянное 240 В. Блок 1200 Вт DC: от −48 до −60 В, либо +48 В. Блок 400 Вт DC: от −48 до −60 В, либо +48 В. |
| Диапазон входного напряжения, В | Блок 600 Вт AC и 240 В DC: от 90 до 290 В, от 45 до 65 Гц, либо постоянное от 190 до 290 В. Блок 1200 Вт DC: от −38,4 до −72 В, либо от +40 до +57 В. Блок 400 Вт DC: от −38,4 до −72 В, либо от +38,4 до +57 В. |
| Наибольший входной ток, А | Блок 600 Вт AC и 240 В DC: 8 А при переменном от 100 до 240 В, 4 А при постоянном 240 В. Блок 1200 Вт DC: 38 А. Блок 400 Вт DC: 12 А. |
| Номинальная выходная мощность, Вт | Блок 600 Вт AC и 240 В DC: 600 Вт. Блок 1200 Вт DC: 1200 Вт. Блок 400 Вт DC: 400 Вт. |
| Сертификация | Соответствие нормам безопасности, ЭМС и экологическим требованиям |
| Защита от импульсов по питанию, кВ | AC: 6 кВ синфазная и 6 кВ дифференциальная. DC: 4 кВ и 2 кВ. HVDC: 4 кВ и 2 кВ. |
| Тип вентиляторов | Съёмный |
| Число вентиляторных модулей | 5 |
| Резервирование вентиляторов | Вентиляторы работают с резервированием 4+1 в горячем режиме. После отказа одного система какое-то время держится, но модуль надо заменить сразу. |
| Охлаждение | Воздушное |
| Направление обдува | Забор или выброс со стороны портов, смотря какие стоят вентиляторы и блоки питания. Направление обдува у них должно совпадать. |
| Наличие | 0.9999948505 |
| Наработка на отказ, лет | 44,34 |
| Условия хранения | ETSI EN 300 019-1-1 класс 1.2. Срок хранения один год: столько устройство сохраняет заявленное качество в упаковке при соблюдении условий выше. |
| Лицензия RTU поддерживается | Да. По умолчанию 48 портов 25GE работают только на 25 Гбит/с, а 8 портов 100GE только на 100 Гбит/с. Лицензия RTU с парт-номером 88036EUQ поднимает их до 50 и 200 Гбит/с. Список лицензий и порядок загрузки смотрите в руководстве по лицензиям. |
Совместимые комплектующие
- Парт-номер 02310QBJОптический SFP-модуль Huawei SFP-10G-BXU1SFP+, 10 Гбит/с, одномодовое, 1270 нмПо запросу
- Парт-номер 02310QDTОптический SFP-модуль Huawei SFP-10G-BXD1SFP+, 10 Гбит/с, одномодовое, 1330 нмПо запросу
- Парт-номер 02315286Оптический SFP-модуль Huawei SFP-GE-LX-SM1490-BIDISFP, 1 Гбит/с, одномодовое, до 10 кмПо запросу
- Парт-номер 02311KNQAOC-кабель Huawei QSFP-100G-AOC-10MQSFP28, 100 Гбит/с, 10 м, AOC-кабельПо запросу
- Парт-номер 02313BUSБлок питания Huawei PAC600S12-PBблок питания, 600 Вт, Fan Panel Side ExhaustПо запросу
Похожие позиции серии
- Парт-номер 02355SFHКоммутатор ЦОД Huawei CloudEngine CE6885H-48YS8CQ-F48 портов·по 25 Гбит/с·Uplink 8 × 100 Гбит/с·питание ACПо запросу
- Парт-номер 02355SFFКоммутатор ЦОД Huawei CloudEngine CE6885H-48YS8CQ48 портов·по 25 Гбит/с·Uplink 8 × 100 Гбит/с·без блока питания и вентиляторовПо запросу
- Парт-номер 02355KTXКоммутатор ЦОД Huawei CloudEngine CE6885-SAN-56F-B48 портов·по 25 Гбит/с·Uplink 8 × 100 Гбит/с·питание ACПо запросу
- Парт-номер 02355KTYКоммутатор ЦОД Huawei CloudEngine CE6885-SAN-56F-F48 портов·по 25 Гбит/с·Uplink 8 × 100 Гбит/с·питание ACПо запросу
Вопрос по позиции
Спросите про совместимость, лицензии или сроки. Ответит инженер.
