Парт-номер 02354HPY

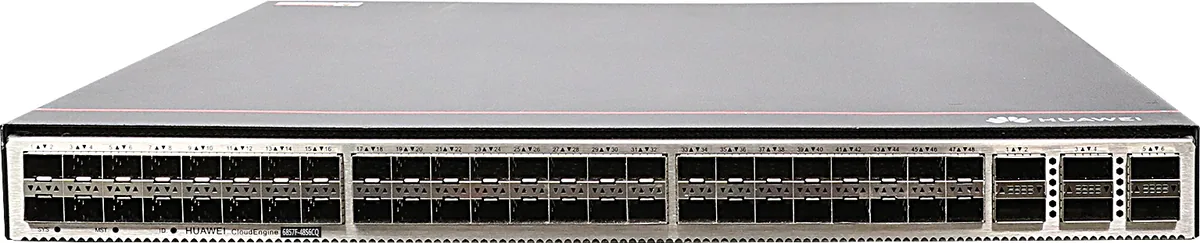

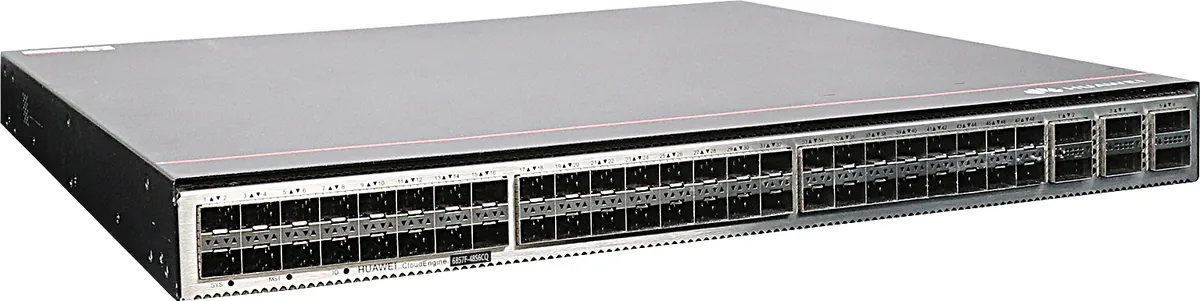

Коммутатор Huawei CE6857F-48S6CQ-B

48 портов
по 10 Гбит/с
Uplink 6 × 100 Гбит/с
1U

от 361 567 ₽

Цена за штуку со склада в Китае

В наличии 15 шт на складе в Китае

14 рабочих дней до Москвы с таможенным оформлением.

Белый импорт. Таможенная декларация на единицу товара, договор с ООО и НДС.
Более 1 100 проектов, пять инженеров HCIE в штате. Совместимость и конфигурацию проверяем до оплаты.
Гарантия и сервис по контракту, четыре уровня SLA.

Для какой задачи это исполнение

Серверная стойка, где хосты подключаются оптикой или кабелями DAC на 10 Гбит/с: виртуализация, хранилища среднего размера, узлы резервного копирования. Шесть аплинков 100 Гбит/с закрывают связь со спайнами без переподписки. Индекс B означает забор воздуха со стороны портов: коммутатор ставят портами в холодный коридор, как и большинство серверов.

Характеристики словами

Сорок восемь оптических портов 10GE SFP+ и шесть портов 100GE QSFP28, всего 54 порта. Корпус 1U, 43,6 × 442 × 420 мм, 5,5 кг без упаковки, 7,75 кг с установленными модулями. Потребление 185 Вт в типовом режиме, до 318 Вт при максимальной нагрузке, 106 Вт без нагрузки, тепловыделение до 1085 БТЕ/ч. Блок питания переменного тока в комплекте. Первая версия ПО V200R021C00. По сравнению с медным исполнением CE6857E оптика экономит около 85 Вт на коммутатор в типовом режиме.

Что докупить

Сорок восемь трансиверов SFP+ или кабелей DAC к серверам, модули QSFP28 или кабели на 100 Гбит/с в аплинки, патч-корды под тип волокна. Для стойки, где сервер стоит в метре от коммутатора, DAC-кабель дешевле пары модулей с патч-кордом. Второй блок питания в свободный отсек даёт резерв по вводу.

Соседние исполнения

Медный вариант той же платформы с выбросом воздуха со стороны портов это CE6857E-48T6CQ-F. Для серверов на 25 Гбит/с есть CE6865E-48S8CQ-B. Более доступный по цене коммутатор с теми же 48 портами SFP+ и шестью аплинками 100G это CE6881-48S6CQ-B, ещё один вариант с теми же портами CE6820H-48S6CQ. Категория «Стоечные коммутаторы ЦОД» собирает все серии.

Наличие и поставка

Huawei CE6857F-48S6CQ-B в наличии на складе в Китае, 15 штук, 14 рабочих дней до Москвы, цена 361 567 ₽ с НДС 22 %. Трансиверы и кабели считаем в том же расчёте.

Вопросы и ответы

Чем CE6857F отличается от CE6857E

Типом портов доступа: у F они оптические SFP+, у E медные RJ45. Аплинки, корпус и платформа одинаковые. Оптика требует трансиверов или DAC-кабелей на каждый порт, но потребляет меньше и не ограничена 100 метрами. Медь дешевле по подключению, если у серверов встроенные порты 10GBASE-T.

Сколько модулей нужно на полную загрузку

До 48 трансиверов SFP+ или DAC-кабелей к серверам плюс до шести модулей QSFP28 в аплинки. На практике аплинков занимают два или четыре, а серверные порты набивают по мере роста. Внутри стойки DAC-кабель заменяет два модуля и патч-корд, поэтому первый расчёт делают на DAC, а модули оставляют для линков в другие стойки.

Можно ли поставить второй блок питания

Да, в свободный отсек ставят второй блок того же кода, и коммутатор делит нагрузку между ними. При отказе одного или пропадании одного ввода второй держит устройство. Для серверной стойки, где простой коммутатора останавливает все хосты, второй блок обычно закладывают сразу.

Какой срок поставки

Коммутатор на складе в Китае, 15 штук на момент публикации, отгрузка после оплаты, 14 рабочих дней до Москвы с таможенным оформлением. Цена 361 567 ₽ с НДС 22 % включает доставку и таможню. Трансиверы, кабели и второй блок питания едут в той же отгрузке.

Характеристики позиции 02354HPY
Количество портов доступа	48
Скорость портов доступа	10 Гбит/с
Тип портов	оптические
Порты Uplink	6 × 100 Гбит/с
Комплектность питания	блок в комплекте
Тип питания	AC
Всего портов, с Uplink	54
Направление охлаждения	Port-side Intake
Типовая мощность, Вт	185
Вес нетто, кг	5,5
Вес брутто, кг	8,75
Максимальная мощность, Вт	318
Форм-фактор, U	1
Вес в полной комплектации, кг	7,75
Мощность без нагрузки, Вт	106
Максимальное тепловыделение, БТЕ/ч	1 085
Габариты В×Ш×Г, мм	43,6 × 442,0 × 420,0

Назначение

CE6857F-48S6CQ (02354HPX)
CE6857F-48S6CQ (02354HPX-001)
CE6857F-48S6CQ (02354HPX-002)

Параметр	Значение
Описание	Коммутатор CE6857F-48S6CQ: 48 портов 10GE SFP+, 6 портов 100GE QSFP28, без вентиляторов и блоков питания
Парт-номер	02354HPX
Модель	CE6857F-48S6CQ
Первая версия ПО	V200R021C00
Другие парт-номера	02354HPY: 48 портов 10GE SFP+, 6 портов 100GE QSFP28, два блока питания AC, четыре вентилятора, забор воздуха со стороны портов. 02354HQA: та же комплектация с выбросом воздуха со стороны портов
Короткое имя	CE6857F

Параметр	Значение
Описание	Коммутатор CE6857F-48S6CQ: 48 портов 10GE SFP+, 6 портов 100GE QSFP28, без вентиляторов и блоков питания
Парт-номер	02354HPX-001
Модель	CE6857F-48S6CQ
Первая версия ПО	V200R021C10SPC600
Другие парт-номера	02354HPY-001: 48 портов 10GE SFP+, 6 портов 100GE QSFP28, два блока питания AC, четыре вентилятора, забор воздуха со стороны портов. 02354HQA-001: то же с выбросом воздуха. 02355MSS: без вентиляторов и блоков питания. 02355MST и 02355MSU: с забором и с выбросом воздуха
Версии патчей	Если коммутатор работает на V200R021C00SPC200, поставьте патч V200R021SPH020 или новее.
Короткое имя	CE6857F

Параметр	Значение
Описание	Коммутатор CE6857F-48S6CQ: 48 портов 10GE SFP+, 6 портов 100GE QSFP28, без вентиляторов и блоков питания
Парт-номер	02354HPX-002
Модель	CE6857F-48S6CQ
Первая версия ПО	V200R021C10SPC600
Версии патчей	Если коммутатор работает на V200R021C00SPC200, поставьте патч V200R021SPH020 или новее.
Короткое имя	CE6857F

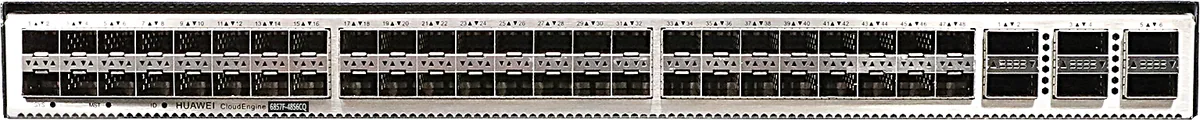

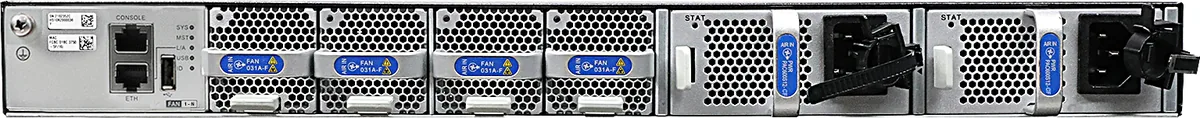

Портовая панель

Изображения в документе справочные.

1	Винт заземления	2	Серийный номер ESN. Код можно считать сканером, он показывает ESN и MAC-адрес коммутатора.
3	Консольный порт	4	Порт управления ETH, RJ45
5	Порт USB	6	Слот вентилятора 1
7	Слот вентилятора 2	8	Слот вентилятора 3
9	Слот вентилятора 4	10	Слот питания 1
11	Слот питания 2	12	Сорок восемь оптических портов 10GE SFP+
13	Шесть оптических портов 40GE/100GE QSFP28	14	Три отверстия под кронштейн со стороны портов
15	Два отверстия под кронштейн посередине	16	Уравнивание потенциалов: винты под кабель заземления с двухотверстным наконечником OT
17	Четыре отверстия под кронштейн со стороны питания	-	-

Изображения в документе справочные.

1	Винт заземления	2	Серийный номер ESN. Код можно считать сканером, он показывает ESN и MAC-адрес коммутатора.
3	Консольный порт	4	Порт управления ETH, RJ45
5	Порт USB	6	Слот вентилятора 1
7	Слот вентилятора 2	8	Слот вентилятора 3
9	Слот вентилятора 4	10	Слот питания 1
11	Слот питания 2	12	Сорок восемь оптических портов 10GE SFP+
13	Шесть оптических портов 40GE/100GE QSFP28	14	Три отверстия под кронштейн со стороны портов
15	Два отверстия под кронштейн посередине	16	Уравнивание потенциалов: винты под кабель заземления с двухотверстным наконечником OT
17	Четыре отверстия под кронштейн со стороны питания	-	-

Изображения в документе справочные.

1	Винт заземления	2	Серийный номер ESN. Код можно считать сканером, он показывает ESN и MAC-адрес коммутатора.
3	Консольный порт	4	Порт управления ETH, RJ45
5	Порт USB	6	Слот вентилятора 1
7	Слот вентилятора 2	8	Слот вентилятора 3
9	Слот вентилятора 4	10	Слот питания 1
11	Слот питания 2	12	Сорок восемь оптических портов 10GE SFP+
13	Шесть оптических портов 40GE/100GE QSFP28	14	Три отверстия под кронштейн со стороны портов
15	Два отверстия под кронштейн посередине	16	Уравнивание потенциалов: винты под кабель заземления с двухотверстным наконечником OT
17	Четыре отверстия под кронштейн со стороны питания	-	-

Порты и интерфейсы

Порт	Разъём	Описание	Что подходит
Порт 10GE SFP+	SFP+	Оптический порт 10GE SFP+ автоматически переходит на 1000 Мбит/с и передаёт данные на 1000 Мбит/с или 10 Гбит/с. Параметры порта зависят от модуля или кабеля.	Оптические модули GE eSFP, медные модули GE SFP, оптические модули 10GE SFP+, кабели AOC и высокоскоростные кабели SFP+. Оговорки вендора: с модулем GE в порту 10GE автосогласование 1000BASE-X не работает, его надо выключить на дальней стороне, иначе при сбоях один конец останется в Up, а другой уйдёт в Down. С медным модулем GE порт 10GE работает только на 1000 Мбит/с. Модули OSXD22N00, LE2MXSC80FF0 и SFP-10G-ZDWT-L не поддерживаются.
Оптический порт 40GE/100GE QSFP28	Тип разъёма зависит от оптического модуля.	Оптический порт 40GE/100GE QSFP28 принимает и передаёт трафик на 40 или 100 Гбит/с. Разбивка на несколько портов не поддерживается. Параметры порта зависят от модуля или кабеля. Стандарт IEEE 802.3ba, полный дуплекс.	Оптические модули 40GE QSFP+ и 100GE QSFP28, кабели AOC и высокоскоростные кабели QSFP+ и QSFP28. Модуль QSFP-100G-4WDM-40 не поддерживается.
Консольный порт	RJ45	Консольный порт служит для настройки с места. Стандарт RS-232, режим дуплексный UART, скорость от 9600 до 115200 бит/с, по умолчанию 9600.	Консольный кабель
Порт управления ETH	RJ45	Порт управления ETH (RJ45) подключают к терминалу настройки или станции управления сетью. Стандарт IEEE 802.3ab, автовыбор скорости 10/100/1000 Мбит/с, полный дуплекс, дальность до 100 м.	Кабель Ethernet категории 5 и выше
Порт USB	USB	В порт USB ставят накопитель для выгрузки журналов и системного ПО, а также для развёртывания.	Работает с накопителями USB 2.0.

Порт	Разъём	Описание	Что подходит
Порт 10GE SFP+	SFP+	Оптический порт 10GE SFP+ автоматически переходит на 1000 Мбит/с и передаёт данные на 1000 Мбит/с или 10 Гбит/с. Параметры порта зависят от модуля или кабеля.	Оптические модули GE eSFP, медные модули GE SFP, оптические модули 10GE SFP+, кабели AOC и высокоскоростные кабели SFP+. Оговорки вендора: с модулем GE в порту 10GE автосогласование 1000BASE-X не работает, его надо выключить на дальней стороне, иначе при сбоях один конец останется в Up, а другой уйдёт в Down. С медным модулем GE порт 10GE работает только на 1000 Мбит/с. Модули OSXD22N00, LE2MXSC80FF0 и SFP-10G-ZDWT-L не поддерживаются.
Оптический порт 40GE/100GE QSFP28	Тип разъёма зависит от оптического модуля.	Оптический порт 40GE/100GE QSFP28 принимает и передаёт трафик на 40 или 100 Гбит/с. Разбивка на несколько портов не поддерживается. Параметры порта зависят от модуля или кабеля. Стандарт IEEE 802.3ba, полный дуплекс.	Оптические модули 40GE QSFP+ и 100GE QSFP28, кабели AOC и высокоскоростные кабели QSFP+ и QSFP28. Модуль QSFP-100G-4WDM-40 не поддерживается.
Консольный порт	RJ45	Консольный порт служит для настройки с места. Стандарт RS-232, режим дуплексный UART, скорость от 9600 до 115200 бит/с, по умолчанию 9600.	Консольный кабель
Порт управления ETH	RJ45	Порт управления ETH (RJ45) подключают к терминалу настройки или станции управления сетью. Стандарт IEEE 802.3ab, автовыбор скорости 10/100/1000 Мбит/с, полный дуплекс, дальность до 100 м.	Кабель Ethernet категории 5 и выше
Порт USB	USB	В порт USB ставят накопитель для выгрузки журналов и системного ПО, а также для развёртывания.	Работает с накопителями USB 2.0.

Порт	Разъём	Описание	Что подходит
Порт 10GE SFP+	SFP+	Оптический порт 10GE SFP+ автоматически переходит на 1000 Мбит/с и передаёт данные на 1000 Мбит/с или 10 Гбит/с. Параметры порта зависят от модуля или кабеля.	Оптические модули GE eSFP, медные модули GE SFP, оптические модули 10GE SFP+, кабели AOC и высокоскоростные кабели SFP+. Оговорки вендора: с модулем GE в порту 10GE автосогласование 1000BASE-X не работает, его надо выключить на дальней стороне, иначе при сбоях один конец останется в Up, а другой уйдёт в Down. С медным модулем GE порт 10GE работает только на 1000 Мбит/с. Модули OSXD22N00, LE2MXSC80FF0 и SFP-10G-ZDWT-L не поддерживаются.
Оптический порт 40GE/100GE QSFP28	Тип разъёма зависит от оптического модуля.	Оптический порт 40GE/100GE QSFP28 принимает и передаёт трафик на 40 или 100 Гбит/с. Разбивка на несколько портов не поддерживается. Параметры порта зависят от модуля или кабеля. Стандарт IEEE 802.3ba, полный дуплекс.	Оптические модули 40GE QSFP+ и 100GE QSFP28, кабели AOC и высокоскоростные кабели QSFP+ и QSFP28. Модуль QSFP-100G-4WDM-40 не поддерживается.
Консольный порт	RJ45	Консольный порт служит для настройки с места. Стандарт RS-232, режим дуплексный UART, скорость от 9600 до 115200 бит/с, по умолчанию 9600.	Консольный кабель
Порт управления ETH	RJ45	Порт управления ETH (RJ45) подключают к терминалу настройки или станции управления сетью. Стандарт IEEE 802.3ab, автовыбор скорости 10/100/1000 Мбит/с, полный дуплекс, дальность до 100 м.	Кабель Ethernet категории 5 и выше
Порт USB	USB	В порт USB ставят накопитель для выгрузки журналов и системного ПО, а также для развёртывания.	Работает с накопителями USB 2.0.

Индикаторы и кнопки

1Индикатор состояния системы
2Индикатор роли в стеке
3Индикатор ID
4Индикатор оптического порта 10GE SFP+
5Индикатор оптического порта 40GE/100GE QSFP28
6Индикатор порта управления
7Индикатор развёртывания с USB

SYSИндикатор состояния системы

зелёный, не горитСистема не работает.
зелёный, мигает быстроСистема запускается.
зелёный, мигает медленноСистема работает нормально.
красный, горит ровноСбой при запуске устройства, неисправность блока питания или вентиляторного модуля.

MSTИндикатор роли в стеке. Начиная с V200R003C00 командой dfs-master led enable индикатор переводят на показ роли в группе DFS: у ведущего устройства он горит ровно, у ведомого не горит.

зелёный, не горитУстройство не ведущее в стеке.
зелёный, горит ровноУстройство ведущее в стеке или работает отдельно.

IDИндикатор ID

синий, не горитИндикатор ID выключен, состояние по умолчанию.
синий, горит ровноИндикатор ID включают и выключают удалённо, чтобы инженер нашёл нужное устройство в стойке.

Индикатор порта 10GE. У каждого оптического порта 10GE два одноцветных индикатора: слева жёлтый ACT, справа зелёный LINK. Стрелки на корпусе показывают, где какой порт: стрелка вниз это нижний ряд, стрелка вверх верхний.

зелёный, не горитПорт не подключён или выключен.
зелёный, горит ровноНа порту есть соединение.
жёлтый, не горитПорт не передаёт и не принимает данные.
жёлтый, мигаетПорт передаёт или принимает данные.

Индикатор порта 40GE/100GE. Стрелки на корпусе показывают, где какой порт: стрелка вниз это нижний ряд, стрелка вверх верхний.

зелёный, не горитПорт не подключён или выключен.
зелёный, горит ровноНа порту есть соединение.
зелёный, мигаетПорт передаёт или принимает данные.

L/AИндикатор порта управления

зелёный, не горитНа порту нет соединения.
зелёный, горит ровноНа порту есть соединение.
зелёный, мигаетПорт передаёт или принимает данные.

USBИндикатор развёртывания с USB

зелёный, не горитРазвёртывание с USB-накопителя выключено, состояние по умолчанию.
зелёный, горит ровноРазвёртывание с USB-накопителя завершено.
зелёный, мигаетСистема читает данные с USB-накопителя.
красный, горит ровноРазвёртывание с USB-накопителя не удалось.

1Индикатор состояния системы
2Индикатор роли в стеке
3Индикатор ID
4Индикатор оптического порта 10GE SFP+
5Индикатор оптического порта 40GE/100GE QSFP28
6Индикатор порта управления
7Индикатор развёртывания с USB

SYSИндикатор состояния системы

зелёный, не горитСистема не работает.
зелёный, мигает быстроСистема запускается.
зелёный, мигает медленноСистема работает нормально.
красный, горит ровноСбой при запуске устройства, неисправность блока питания или вентиляторного модуля.

зелёный, не горитУстройство не ведущее в стеке.
зелёный, горит ровноУстройство ведущее в стеке или работает отдельно.

IDИндикатор ID

синий, не горитИндикатор ID выключен, состояние по умолчанию.
синий, горит ровноИндикатор ID включают и выключают удалённо, чтобы инженер нашёл нужное устройство в стойке.

зелёный, не горитПорт не подключён или выключен.
зелёный, горит ровноНа порту есть соединение.
жёлтый, не горитПорт не передаёт и не принимает данные.
жёлтый, мигаетПорт передаёт или принимает данные.

зелёный, не горитПорт не подключён или выключен.
зелёный, горит ровноНа порту есть соединение.
зелёный, мигаетПорт передаёт или принимает данные.

L/AИндикатор порта управления

зелёный, не горитНа порту нет соединения.
зелёный, горит ровноНа порту есть соединение.
зелёный, мигаетПорт передаёт или принимает данные.

USBИндикатор развёртывания с USB

зелёный, не горитРазвёртывание с USB-накопителя выключено, состояние по умолчанию.
зелёный, горит ровноРазвёртывание с USB-накопителя завершено.
зелёный, мигаетСистема читает данные с USB-накопителя.
красный, горит ровноРазвёртывание с USB-накопителя не удалось.

1Индикатор состояния системы
2Индикатор роли в стеке
3Индикатор ID
4Индикатор оптического порта 10GE SFP+
5Индикатор оптического порта 40GE/100GE QSFP28
6Индикатор порта управления
7Индикатор развёртывания с USB

SYSИндикатор состояния системы

зелёный, не горитСистема не работает.
зелёный, мигает быстроСистема запускается.
зелёный, мигает медленноСистема работает нормально.
красный, горит ровноСбой при запуске устройства, неисправность блока питания или вентиляторного модуля.

зелёный, не горитУстройство не ведущее в стеке.
зелёный, горит ровноУстройство ведущее в стеке или работает отдельно.

IDИндикатор ID

синий, не горитИндикатор ID выключен, состояние по умолчанию.
синий, горит ровноИндикатор ID включают и выключают удалённо, чтобы инженер нашёл нужное устройство в стойке.

зелёный, не горитПорт не подключён или выключен.
зелёный, горит ровноНа порту есть соединение.
жёлтый, не горитПорт не передаёт и не принимает данные.
жёлтый, мигаетПорт передаёт или принимает данные.

зелёный, не горитПорт не подключён или выключен.
зелёный, горит ровноНа порту есть соединение.
зелёный, мигаетПорт передаёт или принимает данные.

L/AИндикатор порта управления

зелёный, не горитНа порту нет соединения.
зелёный, горит ровноНа порту есть соединение.
зелёный, мигаетПорт передаёт или принимает данные.

USBИндикатор развёртывания с USB

зелёный, не горитРазвёртывание с USB-накопителя выключено, состояние по умолчанию.
зелёный, горит ровноРазвёртывание с USB-накопителя завершено.
зелёный, мигаетСистема читает данные с USB-накопителя.
красный, горит ровноРазвёртывание с USB-накопителя не удалось.

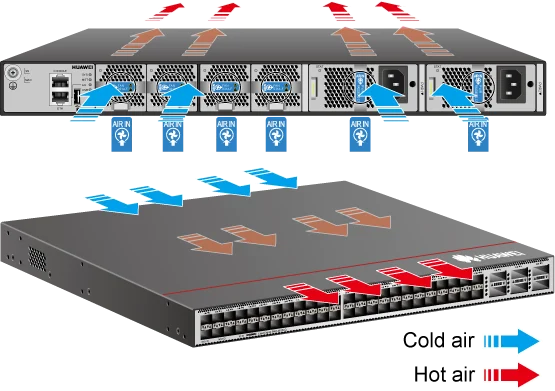

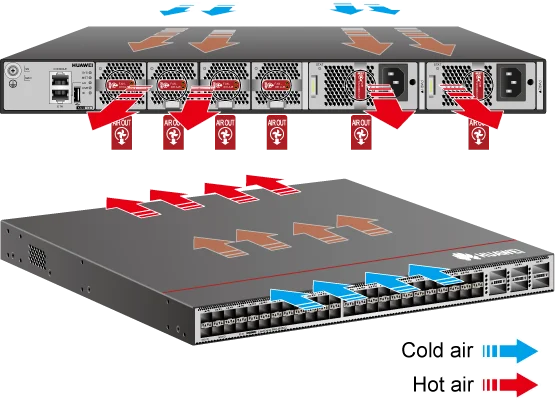

Охлаждение и направление обдува

Направление обдува у серии CloudEngine 6800 задают вентиляторные модули и блоки питания: воздух либо выходит со стороны портов, либо туда заходит.

Выброс со стороны портов: воздух заходит со стороны блоков питания и выходит со стороны портов.
Забор со стороны портов: воздух заходит со стороны портов и выходит со стороны блоков питания.

Охлаждение и направление обдува, CE6857F-48S6CQ, схема 1

Блоки питания и вентиляторы в одном коммутаторе должны гнать воздух в одну сторону. Поставили блоки с забором со стороны портов, значит и вентиляторы нужны такие же.

Выброс со стороны портов: воздух заходит со стороны блоков питания и выходит со стороны портов.
Забор со стороны портов: воздух заходит со стороны портов и выходит со стороны блоков питания.

Выброс со стороны портов: воздух заходит со стороны блоков питания и выходит со стороны портов.
Забор со стороны портов: воздух заходит со стороны портов и выходит со стороны блоков питания.

Слоты

Тип слота	Номер слота	Направление слота	Примечание
Слоты питания	-	Горизонтальное	У каждого коммутатора серии CloudEngine 6800 два слота питания под съёмные блоки. Ставят один или два блока, пара работает по схеме 1+1: пока оба исправны, каждый несёт половину нагрузки, при отказе одного второй берёт на себя всю. Блоки меняются без выключения.
Слоты вентиляторов	-	Горизонтальное	У каждого коммутатора серии CloudEngine 6800 четыре слота под вентиляторные модули. Ставить рекомендуется все четыре, работают они с горячим резервированием. После отказа одного система какое-то время держится, но модуль надо заменить сразу. Замена идёт без выключения.

Тип слота	Номер слота	Направление слота	Примечание
Слот питания	-	Горизонтальная установка	У коммутаторов серии CloudEngine 6800 два слота питания под съёмные блоки. Ставят один или два блока, пара работает по схеме 1+1: пока оба исправны, каждый несёт половину нагрузки, при отказе одного второй берёт на себя всю. Блоки меняются без выключения.
Слот вентилятора	-	Горизонтальная установка	У каждого коммутатора серии CloudEngine 6800 четыре слота под съёмные вентиляторные модули. Работать они должны все четыре сразу, с горячим резервированием. После отказа одного система какое-то время держится, но модуль надо заменить сразу. Замена идёт без выключения.

Тип слота	Номер слота	Направление слота	Примечание
Слоты питания	-	Горизонтальная установка	У коммутаторов серии CloudEngine 6800 два слота питания под съёмные блоки. Ставят один или два блока, пара работает по схеме 1+1: пока оба исправны, каждый несёт половину нагрузки, при отказе одного второй берёт на себя всю. Блоки меняются без выключения.
Слоты вентиляторов	-	Горизонтальная установка	У каждого коммутатора серии CloudEngine 6800 четыре слота под съёмные вентиляторные модули. Работать они должны все четыре сразу, с горячим резервированием. После отказа одного система какое-то время держится, но модуль надо заменить сразу. Замена идёт без выключения.

Совместимые модули и кабели

Кабели Ethernet делятся на прямые и перекрёстные.

Прямой кабель: порядок контактов в разъёмах RJ45 на обоих концах одинаковый.
Перекрёстный кабель: порядок контактов в разъёмах RJ45 на концах разный.

Габариты, монтаж и условия эксплуатации

Параметр	Значение
Габариты с упаковкой В×Ш×Г, мм	175 × 650 × 550 мм
Габариты без упаковки В×Ш×Г, мм	Базовые габариты без выступающих частей: 43,6 × 442,0 × 420,0 мм. Наибольшие габариты, где глубина считается от портов до выступов сзади: 43,6 × 442,0 × 446,1 мм.
Вес без упаковки, кг	5,5 кг без оптических модулей, блоков питания и вентиляторов
Вес без упаковки в сборе, кг	7,75 кг с блоками питания AC и вентиляторами, без оптических модулей
Вес с упаковкой, кг	8,75 кг
Вес с упаковкой в сборе, кг	11 кг
Способ установки	Установка в стойку
Шум при 27 °C, звуковое давление, дБ(А)	Выброс со стороны портов: в среднем 50 дБ(А), не более 54. Забор со стороны портов: в среднем 53 дБ(А), не более 57.
Шум при 40 °C, звуковое давление, дБ(А)	Выброс со стороны портов: в среднем 69 дБ(А), не более 73. Забор со стороны портов: в среднем 72 дБ(А), не более 77.
Рабочая высота над уровнем моря, м	≤ 5000 м
Рабочая влажность	от 5 до 95%, без конденсата
Рабочая температура, °C	от 0 до 40 °C
Высота хранения, м	< 5000 м
Влажность хранения	от 5 до 95%, без конденсата
Температура хранения, °C	от −40 до +70 °C

Параметр	Значение
Габариты с упаковкой В×Ш×Г, мм	175 × 650 × 550 мм
Габариты без упаковки В×Ш×Г, мм	Базовые габариты без выступающих частей: 43,6 × 442,0 × 420,0 мм. Наибольшие габариты, где глубина считается от портов до выступов сзади: 43,6 × 442,0 × 446,1 мм.
Вес без упаковки, кг	5,5 кг без оптических модулей, блоков питания и вентиляторов
Вес без упаковки в сборе, кг	7,75 кг с блоками питания AC и вентиляторами, без оптических модулей
Вес с упаковкой, кг	8,75 кг
Вес с упаковкой в сборе, кг	11 кг
Способ установки	Установка в стойку
Шум при 27 °C, звуковое давление, дБ(А)	Выброс со стороны портов: в среднем 50 дБ(А), не более 54. Забор со стороны портов: в среднем 53 дБ(А), не более 57.
Шум при 40 °C, звуковое давление, дБ(А)	Выброс со стороны портов: в среднем 69 дБ(А), не более 73. Забор со стороны портов: в среднем 72 дБ(А), не более 77.
Рабочая высота над уровнем моря, м	≤ 5000 м
Рабочая влажность	от 5 до 95%, без конденсата
Рабочая температура, °C	от 0 до 40 °C
Высота хранения, м	< 5000 м
Влажность хранения	от 5 до 95%, без конденсата
Температура хранения, °C	от −40 до +70 °C

Параметр	Значение
Габариты с упаковкой В×Ш×Г, мм	175 × 650 × 550 мм
Габариты без упаковки В×Ш×Г, мм	Базовые габариты без выступающих частей: 43,6 × 442,0 × 420,0 мм. Наибольшие габариты, где глубина считается от портов до выступов сзади: 43,6 × 442,0 × 446,1 мм.
Вес без упаковки, кг	5,5 кг без оптических модулей, блоков питания и вентиляторов
Вес без упаковки в сборе, кг	7,75 кг с блоками питания AC и вентиляторами, без оптических модулей
Вес с упаковкой, кг	8,75 кг
Вес с упаковкой в сборе, кг	11 кг
Способ установки	Установка в стойку
Шум при 27 °C, звуковое давление, дБ(А)	Выброс со стороны портов: в среднем 50 дБ(А), не более 54. Забор со стороны портов: в среднем 53 дБ(А), не более 57.
Шум при 40 °C, звуковое давление, дБ(А)	Выброс со стороны портов: в среднем 69 дБ(А), не более 73. Забор со стороны портов: в среднем 72 дБ(А), не более 77.
Рабочая высота над уровнем моря, м	≤ 5000 м
Рабочая влажность	от 5 до 95%, без конденсата
Рабочая температура, °C	от 0 до 40 °C
Высота хранения, м	< 5000 м
Влажность хранения	от 5 до 95%, без конденсата
Температура хранения, °C	от −40 до +70 °C

Технические характеристики

Параметр	Значение
Высота корпуса, U	1 U
Коммутационная способность	Подробности в даташите серии на сайте вендора.
CPU	4 ядра, 1,4 ГГц
Оперативная память	DRAM: 4 GB
Флеш-память NOR	64 МБ
Флеш-память NAND	4 ГБ
USB	Поддерживается
Тип питания	Съёмные блоки DC, AC и HVDC
Консольный порт	RJ45
Порт доступа	48 × 10GE SFP+. Линейные модули 10GE LRM и на 80 км не поддерживаются, автосогласование 1000BASE-X тоже. Чтобы линк поднялся, автосогласование надо выключить на дальней стороне. После этого при некоторых сбоях порта один конец может остаться в Up, а другой уйти в Down.
Порт восходящего канала	6 × 100GE QSFP28. Оговорки вендора: каждый порт 100GE QSFP28 работает и как 40GE, разбивка на 4 × 25GE или 4 × 10GE не поддерживается.
Порт, работающий и как стековый	Оптические порты 10GE и 100GE
RTC	Поддерживается
Типовая мощность, Вт	148 Вт при половинной загрузке с высокоскоростными кабелями SFP+ на 48 портах и QSFP28 на шести, два блока питания. 185 Вт при коротких оптических модулях во всех портах.
Типовое тепловыделение, БТЕ/ч	505 БТЕ/ч при половинной загрузке с высокоскоростными кабелями SFP+ на 48 портах и QSFP28 на шести, два блока питания. 631 БТЕ/ч при коротких оптических модулях во всех портах.
Мощность без нагрузки, Вт	106 Вт
Тепловыделение без нагрузки, БТЕ/ч	362 БТЕ/ч
Максимальная мощность, Вт	318 Вт
Максимальное тепловыделение, БТЕ/ч	1085 БТЕ/ч
Число блоков питания	2
Резервирование питания	Резервирование 1+1
Номинальное входное напряжение, В	Блок 600 Вт AC и 240 В DC: от 100 до 240 В, 50/60 Гц, либо постоянное 240 В. Блок 1000 Вт DC: от −48 до −60 В. Блок 1200 Вт HVDC: от 240 до 380 В.
Диапазон входного напряжения, В	Блок 600 Вт AC и 240 В DC: от 90 до 290 В, от 45 до 65 Гц, либо постоянное от 190 до 290 В. Блок 1000 Вт DC: от −38,4 до −72 В. Блок 1200 Вт HVDC: от 190 до 400 В.
Наибольший входной ток, А	Блок 600 Вт AC и 240 В DC: 8 А при переменном от 100 до 240 В, 4 А при постоянном 240 В. Блок 1000 Вт DC: 30 А. Блок 1200 Вт HVDC: 8 А.
Номинальная выходная мощность, Вт	Блок 600 Вт AC и 240 В DC: 600 Вт. Блок 1000 Вт DC: 1000 Вт. Блок 1200 Вт HVDC: 1200 Вт.
Сертификация	Соответствие нормам безопасности, ЭМС и экологическим требованиям
Защита от импульсов по питанию, кВ	AC: 6 кВ синфазная и 6 кВ дифференциальная. DC: 4 кВ и 2 кВ. HVDC: 4 кВ и 2 кВ.
Тип вентиляторов	Съёмный
Число вентиляторных модулей	4
Резервирование вентиляторов	Вентиляторы работают с резервированием 3+1 в горячем режиме. После отказа одного система какое-то время держится, но модуль надо заменить сразу.
Охлаждение	Воздушное
Направление обдува	Забор или выброс со стороны портов, смотря какие стоят вентиляторы и блоки питания. Направление обдува у них должно совпадать.
Наличие	0.9999961836
Наработка на отказ, лет	49,35
Условия хранения	ETSI EN 300 019-1-1 класс 1.2. Срок хранения один год: столько устройство сохраняет заявленное качество в упаковке при соблюдении условий выше.

Параметр	Значение
Высота корпуса, U	1 U
Коммутационная способность	Подробности в даташите серии на сайте вендора.
CPU	4 ядра, 1,4 ГГц
Оперативная память	DRAM: 4 GB
Флеш-память NOR	64 МБ
Флеш-память NAND	4 ГБ
USB	Поддерживается
Тип питания	Съёмные блоки DC, AC и HVDC
Консольный порт	RJ45
Порт доступа	48 × 10GE SFP+. Линейные модули 10GE LRM и на 80 км не поддерживаются, автосогласование 1000BASE-X тоже. Чтобы линк поднялся, автосогласование надо выключить на дальней стороне. После этого при некоторых сбоях порта один конец может остаться в Up, а другой уйти в Down.
Порт восходящего канала	6 × 100GE QSFP28. Оговорки вендора: каждый порт 100GE QSFP28 работает и как 40GE, разбивка на 4 × 25GE или 4 × 10GE не поддерживается.
Порт, работающий и как стековый	Оптические порты 10GE и 100GE
RTC	Поддерживается
Типовая мощность, Вт	148 Вт при половинной загрузке с высокоскоростными кабелями SFP+ на 48 портах и QSFP28 на шести, два блока питания. 185 Вт при коротких оптических модулях во всех портах.
Типовое тепловыделение, БТЕ/ч	505 БТЕ/ч при половинной загрузке с высокоскоростными кабелями SFP+ на 48 портах и QSFP28 на шести, два блока питания. 631 БТЕ/ч при коротких оптических модулях во всех портах.
Мощность без нагрузки, Вт	106 Вт
Тепловыделение без нагрузки, БТЕ/ч	362 БТЕ/ч
Максимальная мощность, Вт	318 Вт
Максимальное тепловыделение, БТЕ/ч	1085 БТЕ/ч
Число блоков питания	2
Резервирование питания	Резервирование 1+1
Номинальное входное напряжение, В	Блок 600 Вт AC и 240 В DC: от 100 до 240 В, 50/60 Гц, либо постоянное 240 В. Блок 1000 Вт DC: от −48 до −60 В. Блок 1200 Вт HVDC: от 240 до 380 В.
Диапазон входного напряжения, В	Блок 600 Вт AC и 240 В DC: от 90 до 290 В, от 45 до 65 Гц, либо постоянное от 190 до 290 В. Блок 1000 Вт DC: от −38,4 до −72 В. Блок 1200 Вт HVDC: от 190 до 400 В.
Наибольший входной ток, А	Блок 600 Вт AC и 240 В DC: 8 А при переменном от 100 до 240 В, 4 А при постоянном 240 В. Блок 1000 Вт DC: 30 А. Блок 1200 Вт HVDC: 8 А.
Номинальная выходная мощность, Вт	Блок 600 Вт AC и 240 В DC: 600 Вт. Блок 1000 Вт DC: 1000 Вт. Блок 1200 Вт HVDC: 1200 Вт.
Сертификация	Соответствие нормам безопасности, ЭМС и экологическим требованиям
Защита от импульсов по питанию, кВ	AC: 6 кВ синфазная и 6 кВ дифференциальная. DC: 4 кВ и 2 кВ. HVDC: 4 кВ и 2 кВ.
Тип вентиляторов	Съёмный
Число вентиляторных модулей	4
Резервирование вентиляторов	Вентиляторы работают с резервированием 3+1 в горячем режиме. После отказа одного система какое-то время держится, но модуль надо заменить сразу.
Охлаждение	Воздушное
Направление обдува	Забор или выброс со стороны портов, смотря какие стоят вентиляторы и блоки питания. Направление обдува у них должно совпадать.
Наличие	0.9999961836
Наработка на отказ, лет	49,35
Условия хранения	ETSI EN 300 019-1-1 класс 1.2. Срок хранения один год: столько устройство сохраняет заявленное качество в упаковке при соблюдении условий выше.

Параметр	Значение
Высота корпуса, U	1 U
Коммутационная способность	Подробности в даташите серии на сайте вендора.
CPU	4 ядра, 1,4 ГГц
Оперативная память	DRAM: 4 GB
Флеш-память NOR	64 МБ
Флеш-память NAND	4 ГБ
USB	Поддерживается
Тип питания	Съёмные блоки DC, AC и HVDC
Консольный порт	RJ45
Порт доступа	48 × 10GE SFP+. Линейные модули 10GE LRM и на 80 км не поддерживаются, автосогласование 1000BASE-X тоже. Чтобы линк поднялся, автосогласование надо выключить на дальней стороне. После этого при некоторых сбоях порта один конец может остаться в Up, а другой уйти в Down.
Порт восходящего канала	6 × 100GE QSFP28. Оговорки вендора: каждый порт 100GE QSFP28 работает и как 40GE, разбивка на 4 × 25GE или 4 × 10GE не поддерживается.
Порт, работающий и как стековый	Оптические порты 10GE и 100GE
RTC	Поддерживается
Типовая мощность, Вт	148 Вт при половинной загрузке с высокоскоростными кабелями SFP+ на 48 портах и QSFP28 на шести, два блока питания. 185 Вт при коротких оптических модулях во всех портах.
Типовое тепловыделение, БТЕ/ч	505 БТЕ/ч при половинной загрузке с высокоскоростными кабелями SFP+ на 48 портах и QSFP28 на шести, два блока питания. 631 БТЕ/ч при коротких оптических модулях во всех портах.
Мощность без нагрузки, Вт	106 Вт
Тепловыделение без нагрузки, БТЕ/ч	362 БТЕ/ч
Максимальная мощность, Вт	318 Вт
Максимальное тепловыделение, БТЕ/ч	1085 БТЕ/ч
Число блоков питания	2
Резервирование питания	Резервирование 1+1
Номинальное входное напряжение, В	Блок 600 Вт AC и 240 В DC: от 100 до 240 В, 50/60 Гц, либо постоянное 240 В. Блок 1000 Вт DC: от −48 до −60 В. Блок 1200 Вт HVDC: от 240 до 380 В.
Диапазон входного напряжения, В	Блок 600 Вт AC и 240 В DC: от 90 до 290 В, от 45 до 65 Гц, либо постоянное от 190 до 290 В. Блок 1000 Вт DC: от −38,4 до −72 В. Блок 1200 Вт HVDC: от 190 до 400 В.
Наибольший входной ток, А	Блок 600 Вт AC и 240 В DC: 8 А при переменном от 100 до 240 В, 4 А при постоянном 240 В. Блок 1000 Вт DC: 30 А. Блок 1200 Вт HVDC: 8 А.
Номинальная выходная мощность, Вт	Блок 600 Вт AC и 240 В DC: 600 Вт. Блок 1000 Вт DC: 1000 Вт. Блок 1200 Вт HVDC: 1200 Вт.
Сертификация	Соответствие нормам безопасности, ЭМС и экологическим требованиям
Защита от импульсов по питанию, кВ	AC: 6 кВ синфазная и 6 кВ дифференциальная. DC: 4 кВ и 2 кВ. HVDC: 4 кВ и 2 кВ.
Тип вентиляторов	Съёмный
Число вентиляторных модулей	4
Резервирование вентиляторов	Вентиляторы работают с резервированием 3+1 в горячем режиме. После отказа одного система какое-то время держится, но модуль надо заменить сразу.
Охлаждение	Воздушное
Направление обдува	Забор или выброс со стороны портов, смотря какие стоят вентиляторы и блоки питания. Направление обдува у них должно совпадать.
Наличие	0.9999961836
Наработка на отказ, лет	49,35
Условия хранения	ETSI EN 300 019-1-1 класс 1.2. Срок хранения один год: столько устройство сохраняет заявленное качество в упаковке при соблюдении условий выше.
