Парт-номер 02353VWT

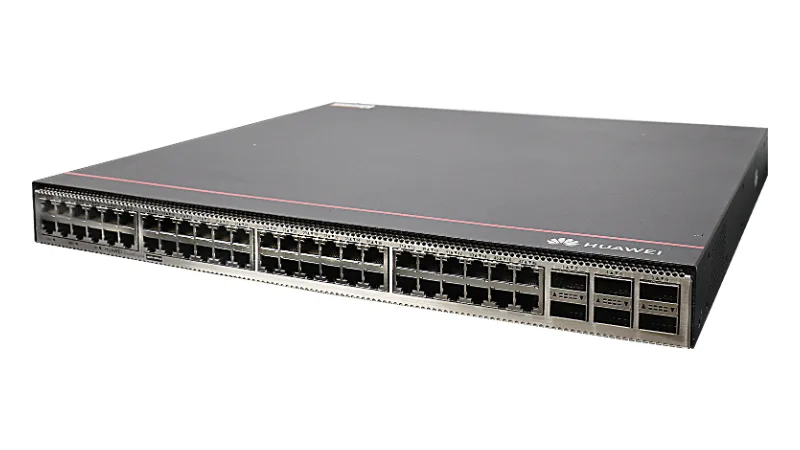

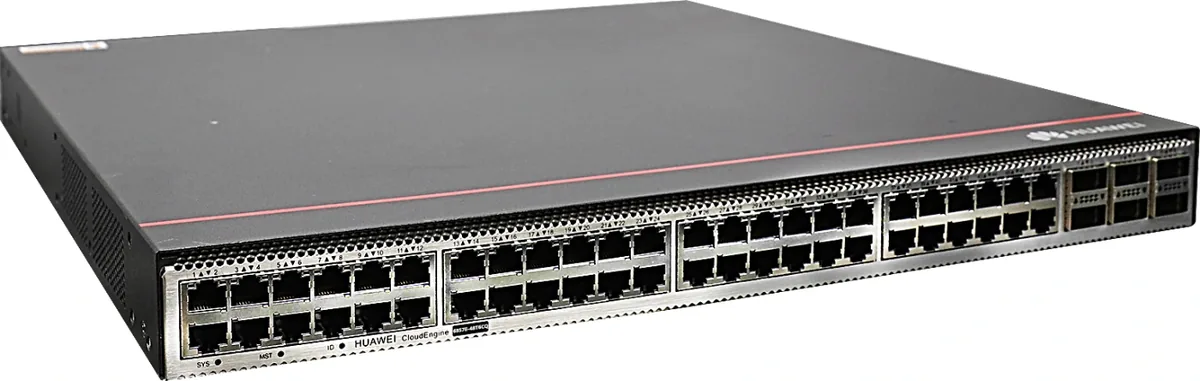

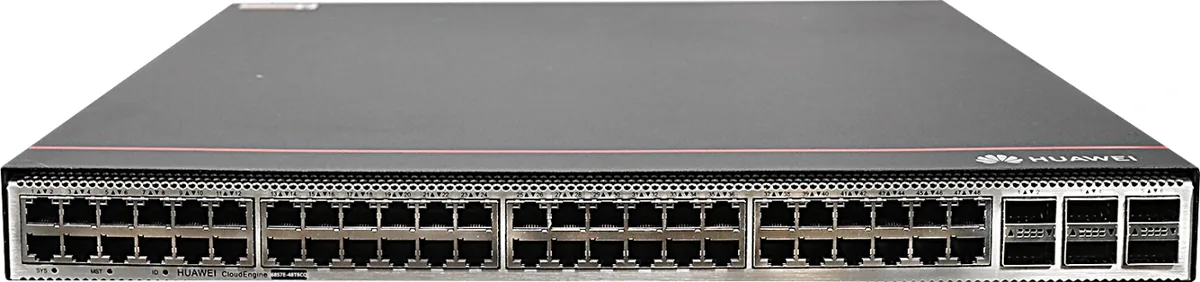

Коммутатор Huawei CE6857E-48T6CQ-F

48 × 10 Гбит/с
6 × 100 Гбит/с
блок в комплекте

от 554 403 ₽

Цена за штуку со склада в Китае

В наличии 43 шт на складе в Китае

14 рабочих дней до Москвы с таможенным оформлением.

Белый импорт. Таможенная декларация на единицу товара, договор с ООО и НДС.
Более 1 100 проектов, пять инженеров HCIE в штате. Совместимость и конфигурацию проверяем до оплаты.
Гарантия и сервис по контракту, четыре уровня SLA.

Для какой задачи это исполнение

Стойка с серверами, у которых сетевые карты на 10 Гбит/с с медными разъёмами RJ45: подключение идёт витой парой без трансиверов, что заметно дешевле на 48 портов. Шесть аплинков 100 Гбит/с собирают трафик стойки в спайны фабрики. Индекс F в коде означает выброс воздуха со стороны портов: такой коммутатор ставят портами в горячий коридор, когда серверы в стойке смотрят портами назад. В спецификацию это исполнение пишут как Huawei CE6857E-48T6CQ-F, артикул 02353VWT.

Характеристики словами

Сорок восемь медных портов 10GE RJ45 и шесть портов 100GE QSFP28, всего 54 порта. Корпус 1U, 43,6 × 442 × 420 мм, 5,75 кг без упаковки, 8,05 кг в полной комплектации. Потребление 270 Вт в типовом режиме, до 363 Вт при максимальной нагрузке, 136 Вт без нагрузки, тепловыделение до 1239 БТЕ/ч. В комплекте два блока питания переменного тока и четыре вентилятора. Первая версия ПО V200R020C10. Медные порты 10G греются сильнее оптических, отсюда более высокое потребление по сравнению с оптическим исполнением серии.

Что докупить

В аплинки модули QSFP28 или кабели DAC и AOC на 100 Гбит/с до спайнов, для медных портов кабели категории 6A: на 10 Гбит/с обычная витая пара категории 5e работает только на коротких отрезках. Запасной вентиляторный модуль с тем же направлением потока и, при желании держать резерв, блок питания в запас на площадке.

Соседние исполнения

Та же платформа с оптическими портами SFP+ и забором воздуха со стороны портов это CE6857F-48S6CQ-B. Если серверные карты на 25 Гбит/с, берут CE6865E-48S8CQ-B с восемью аплинками 100G. Бюджетный оптический вариант на 10 Гбит/с это CE6881-48S6CQ-B, ещё один вариант на 10G с шестью аплинками CE6820H-48S6CQ. Все серии стоечных коммутаторов собраны в категории «Стоечные коммутаторы ЦОД».

Наличие и поставка

CE6857E-48T6CQ-F отгружаем со склада в Китае, на остатке 43 шт. Срок 14 рабочих дней от оплаты, таможня внутри срока. Цена 554 403 ₽ с НДС 22 %, договор с российским ООО, расчёты в рублях. В отгрузку входит блок питания. Докупаемое из блока выше ставим в тот же счёт и везём одним местом. Счёт выставляем по запросу с этой страницы в течение рабочего дня.

Вопросы и ответы

Что означает F в конце кода и чем отличается от B

Направлением воздушного потока. F это выброс воздуха со стороны портов, B забор воздуха со стороны портов. Выбор зависит от того, куда смотрят порты в стойке: если в горячий коридор, нужен F, если в холодный, нужен B. Электрически исполнения одинаковы, но поменять направление у готового коммутатора нельзя без замены вентиляторов и блоков.

Зачем медные порты 10G, если есть оптика

Ради цены и простоты: серверы со встроенными портами 10GBASE-T подключаются обычной витой парой категории 6A без трансиверов с двух сторон, а на 48 портов экономия на модулях заметна. Минус в потреблении и тепле: медный коммутатор берёт 270 Вт против 185 у оптического исполнения, и длина линии ограничена 100 м.

Хватит ли шести аплинков 100G на 48 портов 10G

Порты дают до 480 Гбит/с, аплинки 600 Гбит/с, переподписки нет. Для серверной стойки это запас: даже при полной загрузке всех серверов трафик уходит в фабрику без очередей. Обычно занимают два или четыре аплинка на два спайна, остальные остаются под рост или под стек.

Какой срок поставки

Коммутатор на складе в Китае, 43 штук на момент публикации, отгрузка после оплаты, 14 рабочих дней до Москвы с таможенным оформлением. Цена 554 403 ₽ с НДС 22 % включает доставку и таможню, блоки питания и вентиляторы уже в комплекте, отдельно докупают только модули и кабели в аплинки.

Что с гарантией

На оборудование действует заводская гарантия вендора. Стандартный срок от 12 до 36 месяцев, он зависит от производителя и модели и указан в спецификации и счёте. По запросу подключаем расширенную гарантию до 60 месяцев за отдельную плату. Замену организуем через тот же склад в Китае, откуда идёт поставка. Условия целиком на странице Гарантийное обслуживание.

Характеристики позиции 02353VWT
Количество портов доступа	48
Скорость портов доступа	10 Гбит/с
Тип портов	медные
Порты Uplink	6 × 100 Гбит/с
Комплектность питания	блок в комплекте
Тип питания	AC
Всего портов, с Uplink	54
Направление охлаждения	Port-side Exhaust
Типовая мощность, Вт	270
Вес нетто, кг	5,75
Вес брутто, кг	9,15
Максимальная мощность, Вт	363
Форм-фактор, U	1
Вес в полной комплектации, кг	8,05
Мощность без нагрузки, Вт	136
Максимальное тепловыделение, БТЕ/ч	1 239
Габариты В×Ш×Г, мм	43,6 × 442,0 × 420,0

Документация Huawei

Об устройстве

Исполнение CE6857E-48T6CQ, парт-номер 02353VWT. Состав: 48 портов 10GE RJ45, 6 портов 100GE QSFP28, два блока питания AC, четыре вентилятора, выброс воздуха со стороны портов.

Первая версия ПО, в которой поддержан этот парт-номер, это V200R020C10.

Другие исполнения того же изделия: 02353VWR, 48 портов 10GE RJ45, 6 портов 100GE QSFP28, два блока питания AC, четыре вентилятора, забор воздуха со стороны портов; 02353VWQ, 48 портов 10GE RJ45, 6 портов 100GE QSFP28, без вентиляторов и блоков питания.

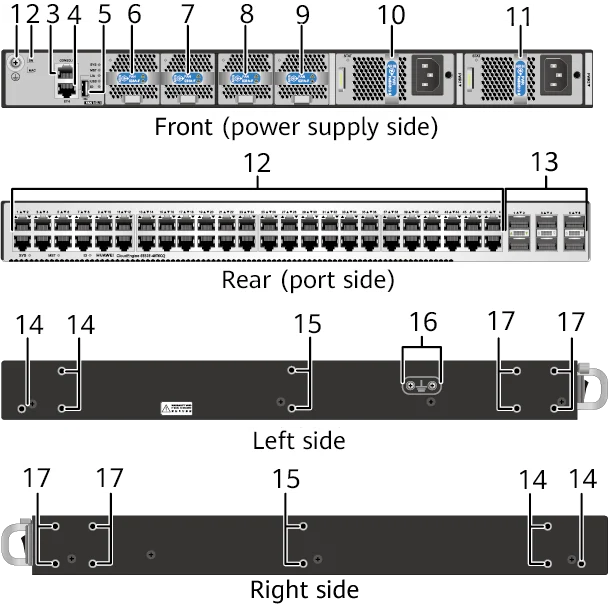

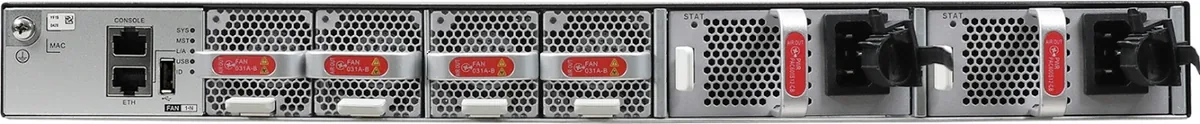

Портовая панель

Изображения в документе справочные.

1Винт заземления
2Два комбинированных порта управления ETH. Для оптической половины подходят модули FE SFP и eSFP, а также GE eSFP. Оптический порт работает с модулем на 100 Мбит/с или 1 Гбит/с и подходящим волокном, причём модуль на 100 Мбит/с включается только после успешного запуска коммутатора.
3Консольный порт
4Порт USB
5Порт Mini USB
6Наклейка со штрихкодом. Её можно выдвинуть и прочитать серийный номер ESN и MAC-адрес коммутатора.
7Слот вентилятора 1. Подходят модули серии FAN-060A
8Слот вентилятора 2. Подходят модули серии FAN-060A
9Слот питания 1. Подходят блок 600 Вт AC и 240 В DC (PAC-600WB), блок 600 Вт HVDC, блок 1 200 Вт DC (PDC-1K2WA) и блок 1 200 Вт HVDC (PHD-1K2WA)
10Слот питания 2. Подходят блок 600 Вт AC и 240 В DC (PAC-600WB), блок 600 Вт HVDC, блок 1 200 Вт DC (PDC-1K2WA) и блок 1 200 Вт HVDC (PHD-1K2WA)
11Сорок восемь медных портов 10GBASE-T
12Шесть оптических портов 40GE QSFP+. Порт 40GE QSFP+ разбивается на четыре порта 10GE. Начиная с V200R005C00 в разбитый порт 40GE ставят переходник QSA: со средой на 10 Гбит/с порт работает как 10GE, но действует только первый из четырёх разбитых портов, остальные три недоступны. Если поставить переходник QSA в неразбитый порт или использовать среду с другой скоростью, работать не будет.
13Три отверстия под кронштейн со стороны портов
14Четыре отверстия под кронштейн посередине
15Четыре отверстия под кронштейн со стороны питания

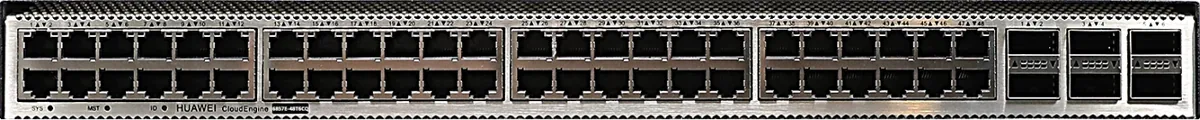

Порты и интерфейсы

Порт	Разъём	Описание	Что подходит
Медный порт 10GBASE-T	RJ45	Порт 10GBASE-T принимает и передаёт данные на 1 000 Мбит/с или 10 Гбит/с, на 1 000 Мбит/с переходит автоматически. Нужен экранированный кабель категории 6A или выше. Стандарты IEEE 802.3an и IEEE 802.3az, подходят прямые и перекрёстные кабели, автовыбор скорости, полный дуплекс, дальность до 100 м.	Подходят и прямые, и перекрёстные кабели.
Оптический порт 40GE/100GE QSFP28	Тип разъёма зависит от оптического модуля.	Оптический порт 40GE/100GE QSFP28 принимает и передаёт трафик на 40 или 100 Гбит/с. Параметры порта зависят от модуля или кабеля. Стандарт IEEE 802.3ba, полный дуплекс.	Оптические модули 40GE QSFP+ и 100GE QSFP28, кабели AOC и высокоскоростные кабели 40GE QSFP+ и 100GE QSFP28. Начиная с V2R21C00 на разбивку 4 × 25G или 4 × 10G переводятся только восходящие порты 3 и 4, для них подходят кабели 40GE QSFP+ на 4 × 10GE SFP+, в том числе AOC, и высокоскоростной кабель 100GE QSFP28 на 4 × 25GE SFP28. Модуль QSFP-100G-4WDM-40 не поддерживается.
Консольный порт	RJ45	Консольный порт служит для настройки с места. Стандарт RS-232, режим дуплексный UART, скорость от 9600 до 115 200 бит/с, по умолчанию 9600.	Консольный кабель
Порт управления ETH	RJ45	Порт управления ETH (RJ45) подключают к терминалу настройки или станции управления сетью. Стандарт IEEE 802.3ab, автовыбор скорости 10/100/1 000 Мбит/с, полный дуплекс, дальность до 100 м.	Кабель Ethernet категории 5 и выше
Порт USB	USB	В порт USB ставят накопитель для выгрузки журналов и системного ПО, а также для развёртывания.	Работает с накопителями USB 2.0.

Индикаторы и кнопки

1Индикатор состояния системы
2Индикатор роли в стеке
3Индикатор ID
4Индикатор медного порта 10GBASE-T
5Индикатор оптического порта 40GE/100GE QSFP28
6Индикатор порта управления
7Индикатор развёртывания с USB

SYSИндикатор состояния системы

зелёный, не горитСистема не работает.
зелёный, мигает быстроСистема запускается.
зелёный, мигает медленноСистема работает нормально.
красный, горит ровноСбой при запуске устройства, неисправность блока питания или вентиляторного модуля.

MSTИндикатор роли в стеке. Начиная с V200R003C00 командой dfs-master led enable индикатор переводят на показ роли в группе DFS: у ведущего устройства он горит ровно, у ведомого не горит.

зелёный, не горитУстройство не ведущее в стеке.
зелёный, горит ровноУстройство ведущее в стеке или работает отдельно.

IDИндикатор ID

синий, не горитИндикатор ID выключен, состояние по умолчанию.
синий, горит ровноИндикатор ID включают и выключают удалённо, чтобы инженер нашёл нужное устройство в стойке.

Индикатор медного порта 10GBASE-T

зелёный, не горитПорт не подключён или выключен.
зелёный, горит ровноНа порту есть соединение.
зелёный, мигаетПорт передаёт или принимает данные.

Индикатор оптического порта 40GE/100GE QSFP28. Стрелка у порта указывает его ряд: вниз нижний, вверх верхний.

зелёный, не горитПорт не подключён или выключен.
зелёный, горит ровноНа порту есть соединение.
зелёный, мигаетПорт передаёт или принимает данные.

L/AИндикатор порта управления

зелёный, не горитНа порту нет соединения.
зелёный, горит ровноНа порту есть соединение.
зелёный, мигаетПорт передаёт или принимает данные.

USBИндикатор развёртывания с USB

зелёный, не горитРазвёртывание с USB-накопителя выключено, состояние по умолчанию.
зелёный, горит ровноРазвёртывание с USB-накопителя завершено.
зелёный, мигаетСистема читает данные с USB-накопителя.
красный, горит ровноРазвёртывание с USB-накопителя не удалось.

Питание

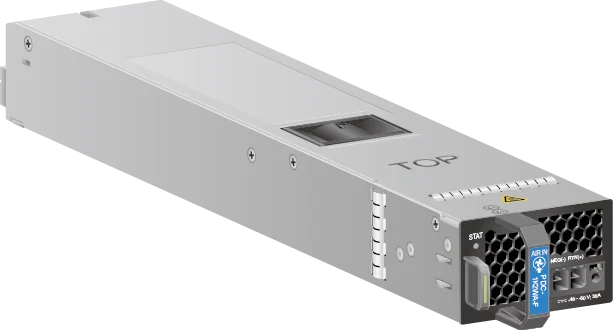

Блок питания 1 200 Вт, DC (PDC-1K2WA)

Парт-номер 02311VRP. Вход от минус 48 до минус 60 В постоянного тока. Номинальная мощность 1 200 Вт. Вес 1,5 кг.

1200 W DC Power Module (PDC-1K2WA) — 1200 Вт DC Power Module (PDC-1K2WA)

Блоки PDC-1K2WA-B и PDC-1K2WA-F отличаются направлением обдува, функции у них одинаковые.

Функция	Описание
Защита от повышенного входного тока	В этом состоянии защиты блок питания прекращает подачу и не возобновляет её автоматически после возврата входного тока в рабочий диапазон.
Защита от повышенного выходного тока	В этом состоянии защиты блок питания подаёт питание с перерывами. Когда выходной ток укладывается в допустимый диапазон, подача восстанавливается автоматически.
Защита от короткого замыкания на выходе	В этом состоянии защиты блок питания подаёт питание с перерывами. После устранения короткого замыкания подача восстанавливается автоматически.
Защита от перегрева	Когда температура блока питания превышает заданный порог, блок прекращает подачу питания. После возврата температуры в рабочий диапазон подача возобновляется автоматически.
Отвод тепла	PDC-1K2WA: забор воздуха со стороны портов. PDC-1K2WA: выброс воздуха со стороны портов.
Горячая замена	Поддерживается

Если блок питания перешёл в защиту от перегрева, снизьте его температуру. После возврата температуры в рабочий диапазон блок сам возобновит подачу питания.

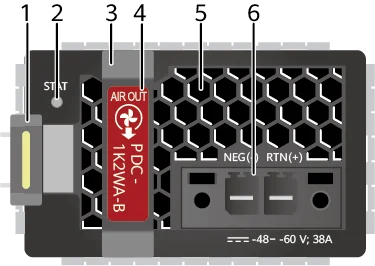

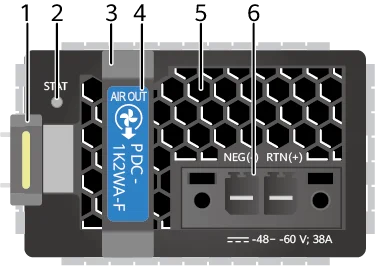

1Защёлка
2Индикатор
3Ручка
4Метка направления воздуха: выброс со стороны портов, забор со стороны портов
5Вентиляционное отверстие
6Разъём питания DC

STATUS: индикатор питания

зелёный, не горитПитание на входе ненормально (нет входа, повышенное или пониженное напряжение) либо выход ненормален (повышенное напряжение, повышенный ток, короткое замыкание или перегрев).
Горит ровноБлок питания работает нормально.

Параметр	PDC-1K2WA-B	PDC-1K2WA-F
Габариты (Ш × Г × В)	66,0 × 350,0 × 39,6 мм	66,0 × 350,0 × 39,6 мм
Масса	1,5 кг	1,5 кг
Номинальное входное напряжение	от −48 до −60 В DC	от −48 до −60 В DC
Максимальное входное напряжение	от −38,4 до −72 В DC	от −38,4 до −72 В DC
Номинальный входной ток	38 А	38 А
Номинальный выходной ток	100 А	100 А
Номинальное выходное напряжение	12 В	12 В
Номинальная выходная мощность	1 200 Вт	1 200 Вт
Парт-номер	02311VRP	02311VRN

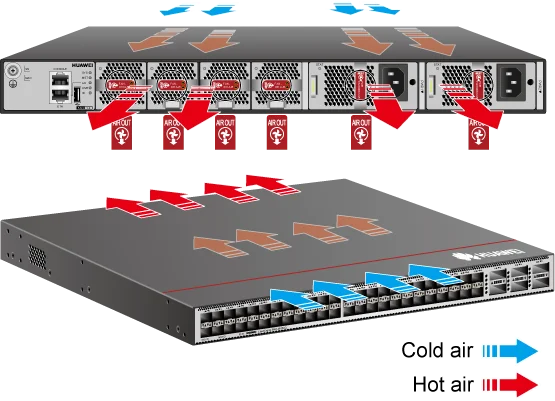

Охлаждение и направление обдува

Направление обдува у серии CloudEngine 6800 задают вентиляторные модули и блоки питания: воздух либо выходит со стороны портов, либо туда заходит.

Выброс со стороны портов: воздух заходит со стороны блоков питания и выходит со стороны портов.
Забор со стороны портов: воздух заходит со стороны портов и выходит со стороны блоков питания.

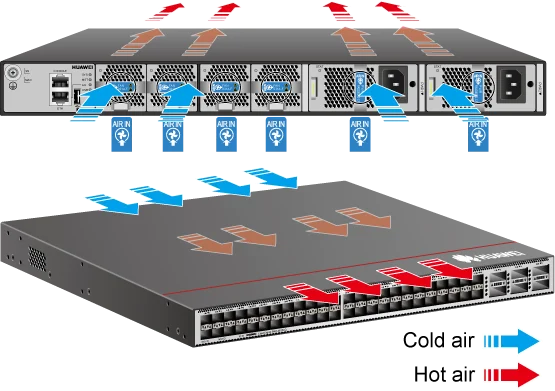

Охлаждение и направление обдува, CE6857E-48T6CQ, схема 1

Направление обдува у блоков питания и вентиляторов коммутаторов CloudEngine 6800 зависит от того, как устройство поставлено в стойку. Обычно в ЦОД холодный воздух идёт спереди, а горячий выходит сзади. Если коммутатор поставлен панелью питания вперёд, а портами назад, ему нужны вентиляторы и блоки питания с выбросом воздуха со стороны портов. Направление обдува у всех блоков питания и вентиляторов с принудительным охлаждением на одном коммутаторе должно совпадать. Если стоят блоки питания с забором воздуха со стороны портов, вентиляторы тоже должны быть с забором со стороны портов.

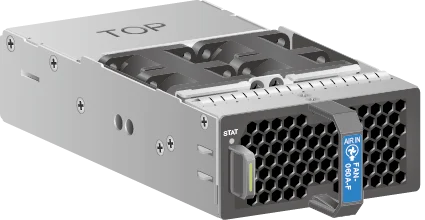

Вентиляторные модули серии FAN-060A

Парт-номер 02359310. Вес 0,478 кг. Потребление до 40 Вт.

В каждом вентиляторном модуле FAN-060A два встречно вращающихся вентилятора, у каждого пара лопастей.

Вентиляторный модуль FAN-060A состоит из рамы, двух встречно вращающихся вентиляторов и блока контроля. Исполнения FAN-060A-B и FAN-060A-F отличаются направлением обдува, функции у них одинаковые.

Функция	Описание
Автоматическая регулировка оборотов	После того как вентиляторный модуль установил связь с коммутатором, коммутатор управляет частотой вращения по температуре шасси.
Горячая замена	Поддерживается
Отвод тепла	FAN-060A: забор воздуха со стороны портов. FAN-060A: выброс воздуха со стороны портов.

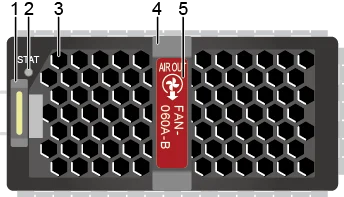

1Защёлка
2Индикатор
3Вентиляционное отверстие
4Ручка
5Метка направления воздуха: выброс со стороны портов, забор со стороны портов

Индикатор	Цвет	Описание
STAT: индикатор работы	-	Не горит: вентиляторный модуль не работает.
Зелёный	Редко мигает: модуль работает нормально и обменивается данными с системой. Часто мигает: модуль работает нормально, но связь с системой не установлена.	Редко мигает: модуль работает нормально и обменивается данными с системой. Часто мигает: модуль работает нормально, но связь с системой не установлена.
Красный	Горит ровно: у модуля аппаратная неисправность, его нужно заменить. Мигает: выдана авария, её нужно разобрать. Обычные причины: короткое замыкание, заклинившие лопасти, отказ модуля.	Горит ровно: у модуля аппаратная неисправность, его нужно заменить. Мигает: выдана авария, её нужно разобрать. Обычные причины: короткое замыкание, заклинившие лопасти, отказ модуля.

Параметр	FAN-060A-B	FAN-060A-F
Габариты (Ш × Г × В)	86,0 × 198,3 × 40,0 мм	86,0 × 198,3 × 40,0 мм
Число вентиляторов	Два встречно вращающихся вентилятора, у каждого пара лопастей	Два встречно вращающихся вентилятора, у каждого пара лопастей
Масса	0,478 кг	0,478 кг
Максимальная мощность	40 Вт	40 Вт
Максимальная частота вращения	19 000 об/мин, допуск 10 %	19 000 об/мин, допуск 10 %
Максимальный расход воздуха	64 куб. фута в минуту	64 куб. фута в минуту
Парт-номер	02359310	02359308

Слоты

Тип слота	Номер слота	Направление слота	Примечание
Слоты питания	-	Горизонтальное	У каждого коммутатора серии CloudEngine 6800 два слота питания под съёмные блоки. Ставят один или два блока, пара работает по схеме 1+1: пока оба исправны, каждый несёт половину нагрузки, при отказе одного второй берёт на себя всю. Блоки меняются без выключения.
Слоты вентиляторов	-	Горизонтальное	У каждого коммутатора серии CloudEngine 6800 четыре слота под вентиляторные модули. Ставить рекомендуется все четыре, работают они с горячим резервированием. После отказа одного система какое-то время держится, но модуль надо заменить сразу. Замена идёт без выключения.

Совместимые модули и кабели

Кабель Ethernet

Кабели Ethernet делятся на прямые и перекрёстные.

Прямой кабель: порядок контактов в разъёмах RJ45 на обоих концах одинаковый.
Перекрёстный кабель: порядок контактов в разъёмах RJ45 на концах разный.

Высокоскоростной кабель

Высокоскоростной кабель SFP+ на SFP+
Высокоскоростной кабель SFP28 на SFP28
Высокоскоростной кабель QSFP+ на QSFP+
Высокоскоростной кабель QSFP+ на 4×SFP+
Высокоскоростной кабель QSFP28 на QSFP28
Высокоскоростной кабель QSFP28 на 4×SFP28

Кабель AOC

Кабель AOC SFP+ на SFP+
Кабель AOC SFP28 на SFP28
Кабель AOC QSFP+ на QSFP+
Кабель AOC QSFP+ на 4×SFP+
Кабель AOC QSFP28 на QSFP28

Оптические модули 10GE SFP+

Модуль	Парт-номер	Стандарт	Разъём	Волокно	Скорость	Дальность
LE2MXSC80FF0	-	-	LC	-	-	-
OSX010000	02318170	10GBASE-LR	LC	одномодовое	10 Гбит/с	одномодовое волокно: 10 км
OSX010000	02313URK	10GBASE-LR	LC	одномодовое	10 Гбит/с	одномодовое волокно: 10 км
OSX040N01	02310CNF	10GBASE-ER	LC	одномодовое	10 Гбит/с	одномодовое волокно: 40 км
OSXD22N00	02310CRM	10GBASE-LRM	LC	многомодовое	10 Гбит/с	многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,1 км; многомодовое (полоса 500 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1, OM2, OM3): 0,22 км
SFP-10G-BXD1	02310QDT	10GBASE-BX	LC	одномодовое	10 Гбит/с	одномодовое волокно: 10 км
SFP-10G-BXU1	02310QBJ	10GBASE-BX	LC	одномодовое	10 Гбит/с	одномодовое волокно: 10 км
SFP-10G-ER	02314GFL	-	LC/DLC	одномодовое	10 Гбит/с	одномодовое (G.652, диаметр 9 мкм): 40 км
SFP-10G-ER-1310	02311RLX	нестандартный, совместим с 10Gbase-ER	LC	одномодовое	10 Гбит/с	одномодовое волокно: 40 км
SFP-10G-ER-SM1270-BIDI	02311BJC	10GBASE-BX	LC	одномодовое	10 Гбит/с	одномодовое волокно: 40 км
SFP-10G-ER-SM1330-BIDI	02311BJB	10GBASE-BX	LC	одномодовое	10 Гбит/с	одномодовое волокно: 40 км
SFP-10G-iLR	02311BJJ	10GBASE-iLR (нестандартный)	LC	одномодовое	10 Гбит/с	одномодовое волокно: 1,4 км
SFP-10G-LR	02310QDJ	10GBASE-LR	LC	одномодовое	10 Гбит/с	одномодовое волокно: 10 км
SFP-10G-LR	02313URL	10GBASE-LR	LC	одномодовое	10 Гбит/с	одномодовое волокно: 10 км
SFP-10G-LR-MP	02313BJH	-	LC/DLC	одномодовое	10 Гбит/с	одномодовое (G.652, диаметр 9 мкм): 10 км
SFP-10G-SR1	02314GDS	-	LC/DLC	многомодовое	10 Гбит/с	многомодовое (диаметр 62,5 мкм): 26 м; многомодовое (OM1, диаметр 62,5 мкм): 33 м; многомодовое (диаметр 50 мкм): 66 м; многомодовое (OM2, диаметр 50 мкм): 82 м; многомодовое (OM3, диаметр 50 мкм): 300 м; многомодовое (OM4, диаметр 50 мкм): 400 м
SFP-10G-SR-MP	02313AMY	-	LC/DLC	многомодовое	10 Гбит/с	многомодовое (диаметр 62,5 мкм): 26 м; многомодовое (OM1, диаметр 62,5 мкм): 33 м; многомодовое (диаметр 50 мкм): 66 м; многомодовое (OM2, диаметр 50 мкм): 82 м; многомодовое (OM3, диаметр 50 мкм): 300 м; многомодовое (OM4, диаметр 50 мкм): 400 м
SFP-10G-SRV	02310STB	-	LC/DLC	многомодовое	10 Гбит/с	многомодовое (диаметр 62,5 мкм): 26 м; многомодовое (OM1, диаметр 62,5 мкм): 33 м; многомодовое (диаметр 50 мкм): 66 м; многомодовое (OM2, диаметр 50 мкм): 82 м; многомодовое (OM3, диаметр 50 мкм): 300 м; многомодовое (OM4, диаметр 50 мкм): 400 м
SFP-10G-SR-E	02314JUU	-	LC/DLC	многомодовое	10 Гбит/с	многомодовое (диаметр 62,5 мкм): 26 м; многомодовое (OM1, диаметр 62,5 мкм): 33 м; многомодовое (диаметр 50 мкм): 66 м; многомодовое (OM2, диаметр 50 мкм): 82 м; многомодовое (OM3, диаметр 50 мкм): 300 м; многомодовое (OM4, диаметр 50 мкм): 400 м
SFP-10G-SRV-MP	02313BJJ	-	LC/DLC	многомодовое	10 Гбит/с	многомодовое (диаметр 62,5 мкм): 26 м; многомодовое (OM1, диаметр 62,5 мкм): 33 м; многомодовое (диаметр 50 мкм): 66 м; многомодовое (OM2, диаметр 50 мкм): 82 м; многомодовое (OM3, диаметр 50 мкм): 300 м; многомодовое (OM4, диаметр 50 мкм): 400 м
SFP-10G-USR	02310MNW	10GBASE-USR (нестандартный)	LC	многомодовое	10 Гбит/с	многомодовое (OM3): 0,1 км
SFP-10G-USR	02313URN	10GBASE-USR (нестандартный)	LC	многомодовое	10 Гбит/с	многомодовое (OM3): 0,1 км
SFP-10G-USR-MP	02313BJE	-	LC/DLC	многомодовое	10 Гбит/с	многомодовое (OM2, диаметр 50 мкм): 30 м; многомодовое (OM3, диаметр 50 мкм): 100 м; многомодовое (OM4, диаметр 50 мкм): 150 м
SFP-10G-ZDWT-L	02312DAN	-	LC/DLC	одномодовое	10 Гбит/с	одномодовое (G.652, диаметр 9 мкм): 60 км
SFP-10G-ZR	02310SNN	10GBASE-ZR	LC	одномодовое	10 Гбит/с	одномодовое волокно: 80 км

Спецификации этих позиций Huawei в этом документе не приводит: OMXD30000 (02318169), OMXD30000 (02313URC).

Оптические модули 40GE QSFP+

Модуль	Парт-номер	Стандарт	Разъём	Волокно	Скорость	Дальность
QSFP-40G-ER4	02311BKT	40GBASE-ER4	LC	одномодовое	40 Гбит/с	одномодовое волокно: 40 км
QSFP-40G-eSM4	02311DTR	40GBASE-eSM4 (нестандартный)	MPO/APC (8 или 12 волокон, тип B, розетка)	одномодовое	40 Гбит/с	одномодовое волокно: 10 км
QSFP-40G-eSR4	02310RMB	40GBASE-eSR4 (нестандартный)	MPO/PC (8 или 12 волокон, тип B, розетка)	многомодовое	40 Гбит/с	многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,026 км; многомодовое (OM1): 0,033 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,066 км; многомодовое (OM2): 0,082 км; многомодовое (OM3): 0,3 км; многомодовое (OM4): 0,4 км
QSFP-40G-eSR4	02313URU	40GBASE-eSR4 (нестандартный)	MPO/PC (8 или 12 волокон, тип B, розетка)	многомодовое	40 Гбит/с	многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,026 км; многомодовое (OM1): 0,033 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,066 км; многомодовое (OM2): 0,082 км; многомодовое (OM3): 0,3 км; многомодовое (OM4): 0,4 км
QSFP-40G-eSR4-MP	02313GAA	-	MPO-12	многомодовое	40 Гбит/с	многомодовое (OM2, диаметр 50 мкм): 82 м; многомодовое (OM3, диаметр 50 мкм): 300 м; многомодовое (OM4, диаметр 50 мкм): 400 м
QSFP-40G-iSM4	02311DRW	40GBASE-iSM4 (нестандартный)	MPO/APC (8 или 12 волокон, тип B, розетка)	одномодовое	40 Гбит/с	одномодовое волокно: 1,4 км
QSFP-40G-iSR4	02310MHR	40GBASE-SR4 40GBASE-iSR4 (нестандартный)	MPO/PC (8 или 12 волокон, тип B, розетка)	многомодовое	40 Гбит/с	многомодовое (OM3): 0,1 км; многомодовое (OM4): 0,15 км
QSFP-40G-iSR4	02313URW	40GBASE-SR4 40GBASE-iSR4 (нестандартный)	MPO/PC (8 или 12 волокон, тип B, розетка)	многомодовое	40 Гбит/с	многомодовое (OM3): 0,1 км; многомодовое (OM4): 0,15 км
QSFP-40G-iSR4-MP	02313FYY	-	MPO-12	многомодовое	40 Гбит/с	многомодовое (OM2, диаметр 50 мкм): 30 м; многомодовое (OM3, диаметр 50 мкм): 100 м; многомодовое (OM4, диаметр 50 мкм): 150 м
QSFP-40G-LR4	02310MHS	40GBASE-LR4	LC	одномодовое	40 Гбит/с	одномодовое волокно: 10 км
QSFP-40G-LR4	02313URY	40GBASE-LR4	LC	одномодовое	40 Гбит/с	одномодовое волокно: 10 км
QSFP-40G-LR4-Lite	02311YVB	40GBASE-LR4 Lite	LC	одномодовое	40 Гбит/с	одномодовое (G.652, диаметр 9 мкм): 2 км
QSFP-40G-LR4-Lite	02313URS	40GBASE-LR4 Lite	LC	одномодовое	40 Гбит/с	одномодовое (G.652, диаметр 9 мкм): 2 км
QSFP-40G-LX4	02311HNP	40GBASE-LX4	LC	одномодовое и многомодовое	40 Гбит/с	одномодовое волокно: 2 км; многомодовое (OM3): 0,15 км
QSFP-40G-LX4-MM	02313NUG	40GBASE-LX4	LC	многомодовое	40 Гбит/с	многомодовое (OM3, диаметр 50 мкм): 150 м; многомодовое (OM4, диаметр 50 мкм): 150 м
QSFP-40G-LX4-MM-E	02314GDU	-	LC/DLC	многомодовое	40 Гбит/с	многомодовое (OM3, диаметр 50 мкм): 150 м; многомодовое (OM4, диаметр 50 мкм): 150 м
QSFP-40G-SR-BD	02311FPA	40GBASE-BIDI (нестандартный)	LC	многомодовое	40 Гбит/с	многомодовое (OM3): 0,1 км; многомодовое (OM4): 0,15 км
QSFP-40G-eSDLC-PAM	02311QTR	40GBASE-ePAM4 (нестандартный)	LC	многомодовое	40 Гбит/с	многомодовое (OM3): 100 м; многомодовое (OM4): 300 м
QSFP-40G-eSDLC-PAM-G2	02312ELG	-	LC/DLC	многомодовое	40 Гбит/с	многомодовое (OM3, диаметр 50 мкм): 100 м; многомодовое (OM4, диаметр 50 мкм): 300 м
QSFP-40G-SDLC-PAM	02311PUU	40GBASE-PAM4 (нестандартный)	LC	многомодовое	40 Гбит/с	многомодовое (OM3): 100 м; многомодовое (OM4): 150 м
QSFP-40G-SDLC-PAM-G2	02312ELH	-	LC/DLC	многомодовое	40 Гбит/с	многомодовое (OM3, диаметр 50 мкм): 100 м; многомодовое (OM4, диаметр 50 мкм): 150 м

Оптические модули 100GE QSFP28

Модуль	Парт-номер	Стандарт	Разъём	Волокно	Скорость	Дальность
QSFP28-100G-BIDI	02313EEK	-	LC/DLC	многомодовое	100 Гбит/с	многомодовое (OM3, диаметр 50 мкм): 70 м; многомодовое (OM4, диаметр 50 мкм): 100 м
QSFP-100G-BIDI-G2	02314DBW	100G-BIDI	LC	многомодовое	100 Гбит/с	многомодовое (OM3, диаметр 50 мкм): 70 м; многомодовое (OM4, диаметр 50 мкм): 100 м
QSFP-100G-eBIDI-G2	02314LWG	-	LC/DLC	многомодовое	100 Гбит/с	многомодовое (OM3, диаметр 50 мкм): 100 м; многомодовое (OM4, диаметр 50 мкм): 150 м
QSFP28-100G-DR	02312VSP	100GBase-DR	LC	одномодовое	100 Гбит/с	одномодовое (G.652, диаметр 9 мкм): 500 м
QSFP28-100G-LR4	02311KNU	100GBASE-LR4	LC	одномодовое	100 Гбит/с	одномодовое (G.652): 10 км
QSFP28-100G-LR4	02313URT	100GBASE-LR4	LC	одномодовое	100 Гбит/с	одномодовое (G.652): 10 км
QSFP28-100G-PSM4	02311MNM	100GBASE-PSM4 (нестандартный)	MPO/APC (8 или 12 волокон, тип B, розетка)	одномодовое	100 Гбит/с	одномодовое (G.652): 500 м
QSFP28-100G-SR4	02311GBW	100GBASE-SR4	MPO/PC (8 или 12 волокон, тип B, розетка)	многомодовое	100 Гбит/с	многомодовое (OM3): 70 м; многомодовое (OM4): 100 м
QSFP28-100G-SR4	02313URQ	100GBASE-SR4	MPO/PC (8 или 12 волокон, тип B, розетка)	многомодовое	100 Гбит/с	многомодовое (OM3): 70 м; многомодовое (OM4): 100 м
QSFP28-100G-SR4-MP	02313FYX	-	MPO-12	многомодовое	100 Гбит/с	многомодовое (OM3, диаметр 50 мкм): 70 м; многомодовое (OM4, диаметр 50 мкм): 100 м
QSFP-100G-4WDM-40	02312QTL	-	LC/DLC	одномодовое	100 Гбит/с	одномодовое (G.652, диаметр 9 мкм): 40 км
QSFP-100G-CLR4	02311MNP	100GBASE-CLR4 (нестандартный)	LC	одномодовое	100 Гбит/с	одномодовое (G.652): 2 км
QSFP-100G-CWDM4	02311MNN	100GBASE-CWDM4 (нестандартный)	LC	одномодовое	100 Гбит/с	одномодовое (G.652): 2 км
QSFP-100G-CWDM4	02314LWE	100GBASE-CWDM4 (нестандартный)	LC	одномодовое	100 Гбит/с	одномодовое (G.652): 2 км
QSFP-100G-CWDM4-Lite	02312UJN	100GBASE-CWDM4	LC	одномодовое	100 Гбит/с	одномодовое (G.652, диаметр 9 мкм): 0,5 км
QSFP-100G-C4-Lite-E	02314GDV	-	LC/DLC	одномодовое	100 Гбит/с	одномодовое (G.652, диаметр 9 мкм): 0,5 км
QSFP-100G-ER4	02313HLU	100GBASE-ER4	LC	одномодовое	100 Гбит/с	одномодовое (G.652): 40 км
QSFP-100G-ER4-Lite	02311YXR	нестандартный, совместим с 100GBASE-ER4	LC	одномодовое	100 Гбит/с	одномодовое (G.652): без RS-FEC: 30 км, с RS-FEC: 40 км
QSFP-100G-FR1	02314BDE	100GBASE-FR1	LC	одномодовое	100 Гбит/с	одномодовое (G.652, диаметр 9 мкм): 2 км
QSFP-100G-LR4-Lite	02311UPS	-	LC/DLC	одномодовое	100 Гбит/с	одномодовое (G.652, диаметр 9 мкм): 2 км
QSFP-100G-LX4-MM	02314DBX	100G-LX4	LC	многомодовое	100 Гбит/с	многомодовое (OM3, диаметр 50 мкм): 100 м; многомодовое (OM4, диаметр 50 мкм): 100 м
QSFP-100G-LX4-MM	02314NED	100G-LX4	LC	многомодовое	100 Гбит/с	многомодовое (OM3, диаметр 50 мкм): 100 м; многомодовое (OM4, диаметр 50 мкм): 100 м
QSFP-100G-eCWDM4	02312DAT	-	LC/DLC	одномодовое	100 Гбит/с	одномодовое (G.652, диаметр 9 мкм): 10 км
QSFP-100G-SWDM4	02311QUK	-	LC/DLC	многомодовое	100 Гбит/с	многомодовое (OM3, диаметр 50 мкм): 75 м; многомодовое (OM4, диаметр 50 мкм): 100 м
QSFP-100G-SWDM4	02314LWF	-	LC/DLC	многомодовое	100 Гбит/с	многомодовое (OM3, диаметр 50 мкм): 75 м; многомодовое (OM4, диаметр 50 мкм): 100 м
QSFP-100G-LR1	02314LBY	100GBASE-LR1	LC	одномодовое	100 Гбит/с	одномодовое (G.652, диаметр 9 мкм): 10 км

Габариты, монтаж и условия эксплуатации

Параметр	Значение
Габариты с упаковкой В×Ш×Г, мм	175 × 650 × 550 мм
Габариты без упаковки В×Ш×Г, мм	Базовые габариты без выступающих частей: 43,6 × 442,0 × 420,0 мм. Наибольшие габариты, где глубина считается от портов до выступов сзади: 43,6 × 442,0 × 446,1 мм.
Вес без упаковки, кг	5,75 кг без оптических модулей, блоков питания и вентиляторов
Вес без упаковки в сборе, кг	8,05 кг с блоками питания AC и вентиляторами, без оптических модулей. Если подходят разные модули, считают по самым тяжёлым.
Вес с упаковкой, кг	9,15 кг
Вес с упаковкой в сборе, кг	11,4 кг
Способ установки	Установка в стойку
Шум при 27 °C, звуковое давление, дБ(А)	Выброс со стороны портов: в среднем 50 дБ(А), не более 54. Забор со стороны портов: в среднем 53 дБ(А), не более 57.
Шум при 40 °C, звуковое давление, дБ(А)	Выброс со стороны портов: в среднем 69 дБ(А), не более 73. Забор со стороны портов: в среднем 72 дБ(А), не более 77.
Рабочая высота над уровнем моря, м	≤ 5 000 м
Рабочая влажность	от 5 до 95%, без конденсата
Рабочая температура, °C	от 0 до 40 °C
Высота хранения, м	< 5 000 м
Влажность хранения	от 5 до 95%, без конденсата
Температура хранения, °C	от −40 до +70 °C

Технические характеристики

Параметр	Значение
Высота корпуса, U	1 U
Коммутационная способность	Подробности в даташите серии на сайте вендора.
CPU	4 ядра, 1,6 ГГц
Оперативная память	DRAM: 4 ГБ
Флеш-память NOR	128 МБ
Накопитель SSD	8 ГБ
USB	Поддерживается
Тип питания	Съёмные блоки DC, AC и HVDC
Консольный порт	RJ45
Порт доступа	48 портов 10GE RJ45. Порты 10GE работают и как GE, но скорости 10 и 100 Мбит/с не поддерживают, только полный дуплекс.
Порт восходящего канала	6 × 100GE QSFP28. Оговорки вендора: каждый порт 100G QSFP28 переводится на 40 Гбит/с. В V2R20C10 восходящие порты 40G и 100G не разбиваются. Начиная с V2R21C00 разбиваются порты 3 и 4 на 4 × 25G или 4 × 10G, остальные нет.
Порт, работающий и как стековый	Медные порты 10GE и оптические порты 100GE
RTC	Поддерживается
Типовая мощность, Вт	252 Вт при половинной загрузке с кабелями Ethernet по 3 м на 48 портах и высокоскоростными кабелями QSFP28 на шести, обычная температура, два блока питания. 270 Вт при тех же условиях с короткими оптическими модулями на шести портах.
Типовое тепловыделение, БТЕ/ч	860 БТЕ/ч: загрузка трафиком 50%, кабели Ethernet 3 м на 48 портах и высокоскоростные кабели QSFP28 на 6 портах, обычная температура, два блока питания. 921 БТЕ/ч: кабели Ethernet 3 м на 48 портах и оптические модули малой дальности на 6 портах, обычная температура, два блока питания
Мощность без нагрузки, Вт	136 Вт
Тепловыделение без нагрузки, БТЕ/ч	464 БТЕ/ч
Максимальная мощность, Вт	363 Вт
Максимальное тепловыделение, БТЕ/ч	1239 БТЕ/ч
Число блоков питания	2
Резервирование питания	Резервирование 1+1
Номинальное входное напряжение, В	Блок 600 Вт AC и 240 В DC: от 100 до 240 В, 50/60 Гц, либо постоянное 240 В. Блок 1 000 Вт DC: от −48 до −60 В. Блок 1 200 Вт HVDC: от 240 до 380 В.
Диапазон входного напряжения, В	Блок 600 Вт AC и 240 В DC: от 90 до 290 В, от 45 до 65 Гц, либо постоянное от 190 до 290 В. Блок 1 000 Вт DC: от −38,4 до −72 В. Блок 1 200 Вт HVDC: от 190 до 400 В.
Наибольший входной ток, А	Блок 600 Вт AC и 240 В DC: 8 А при переменном от 100 до 240 В, 4 А при постоянном 240 В. Блок 1 000 Вт DC: 30 А. Блок 1 200 Вт HVDC: 8 А.
Номинальная выходная мощность, Вт	Блок 600 Вт AC и 240 В DC: 600 Вт. Блок 1 000 Вт DC: 1 000 Вт. Блок 1 200 Вт HVDC: 1 200 Вт.
Сертификация	Соответствие нормам безопасности, ЭМС и экологическим требованиям
Защита от импульсов по питанию, кВ	AC: 6 кВ синфазная и 6 кВ дифференциальная. DC: 4 кВ и 2 кВ. HVDC: 4 кВ и 2 кВ.
Тип вентиляторов	Съёмный
Число вентиляторных модулей	4
Резервирование вентиляторов	Вентиляторы работают с резервированием 3+1 в горячем режиме. После отказа одного система какое-то время держится, но модуль надо заменить сразу.
Охлаждение	Воздушное
Направление обдува	Забор или выброс со стороны портов, смотря какие стоят вентиляторы и блоки питания. Направление обдува у них должно совпадать.
Наличие	0,99999
Наработка на отказ, лет	46,59
Условия хранения	ETSI EN 300 019-1-1 класс 1.2. Срок хранения один год: столько устройство сохраняет заявленное качество в упаковке при соблюдении условий выше.
