Парт-номер 02354KAP

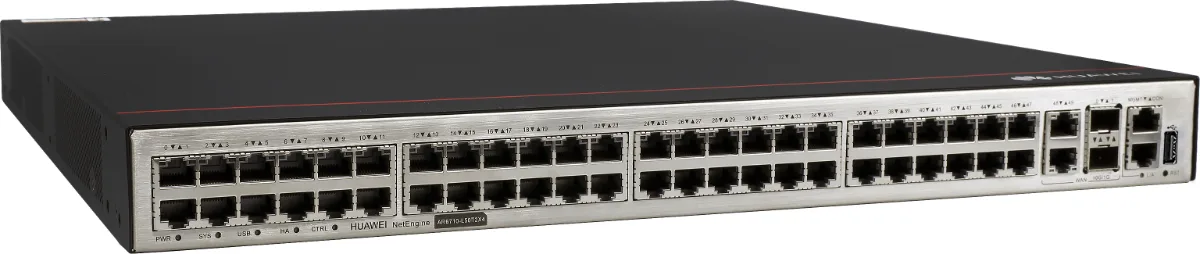

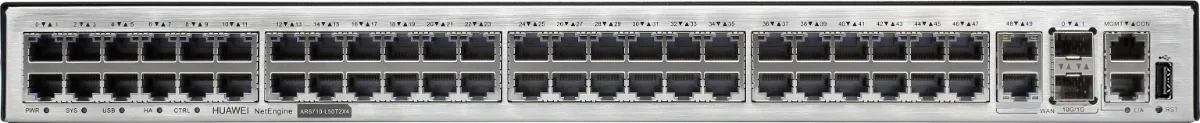

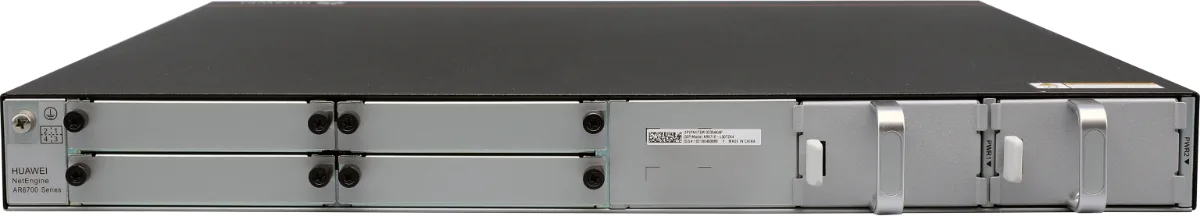

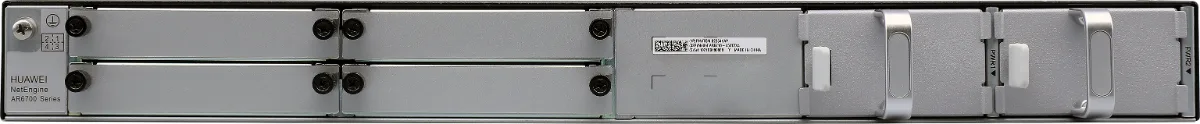

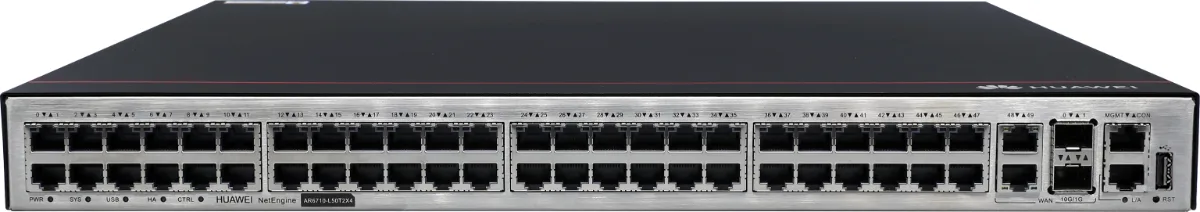

Маршрутизатор Huawei NetEngine AR6710-L50T2X4

50 × 1 Гбит/с
2 × 10 Гбит/с

Цена по запросу

Считаем под конфигурацию, объём и срок поставки. Цена за штуку.

Под заказ

Срок и цену подтверждаем при расчёте

Белый импорт. Таможенная декларация на единицу товара, договор с ООО и НДС.
Более 1 100 проектов, пять инженеров HCIE в штате. Совместимость и конфигурацию проверяем до оплаты.
Гарантия и сервис по контракту, четыре уровня SLA.

EOM - выпуск до 30 июня 2027EOS - поддержка вендора до 30 июня 2032

Маршрутизатор Huawei NetEngine AR6710-L50T2X4. Соединяет площадку филиала или офиса с внешними каналами и с другими площадками. В серии AR6710 это исполнение отличает количество портов доступа: 50; порты Uplink: 2 × 10 Гбит/с.

Характеристики коротко

Полный список в таблице ниже. Для подбора важны количество портов доступа 50; скорость портов доступа 1 Гбит/с; тип портов медные; количество портов uplink 2. В карточке указаны ещё всего портов 52 с Uplink; количество слотов расширения 4; габариты в×ш×г 44,4 × 442 × 420 мм. Эти значения взяты из товарного имени, из фактов позиции и из прайс-листа Huawei, то есть из источников производителя, а не из общего описания серии.

Совместимость

С этой позицией берут Интерфейсная плата SIC-1V35B-V2, Интерфейсная плата SIC-NRGL-V2, Интерфейсная плата SIC-4GET-V2. Полный список совместимых комплектующих собран ниже на странице: там видно, что уже проверено на совместимость, а что придётся согласовать отдельно.

Что проверяем до отгрузки

Сверяем парт-номер 02354KAP с маркировкой на коробке и на самом изделии, проверяем целостность упаковки и пломб, комплектность по спецификации вендора. Позиции, которые ставятся в работающую сеть, прогоняем на стенде и проверяем версию программного обеспечения. Расхождение с заказом ловится у нас, а не у вас на объекте.

Поставка

Позиция идёт под заказ: срок и цену подтверждаем при расчёте. Возим белым импортом, таможенная декларация оформляется на единицу товара, договор с ООО и НДС.

Гарантия и документы

На позицию 02354KAP даём гарантию по контракту: срок и уровень сервиса фиксируются в договоре, доступны четыре уровня SLA вплоть до замены на следующий рабочий день. Комплект документов полный: таможенная декларация на единицу товара, договор с ООО, счёт с НДС, закрывающие документы после поставки. Это важно для позиций, которые идут в проект с приёмкой и в тендерную отчётность.

Жизненный цикл

Huawei прекращает выпуск модели 30 июня 2027. Вендорская поддержка заявлена до 30 июня 2032. Для расширения и замены в работающей сети позиция доступна, для нового проекта имеет смысл сравнить её с актуальной серией.

Вопросы и ответы

Что входит в поставку этой позиции

Поставляется сама позиция 02354KAP в заводской упаковке. Дополнительные кабели, модули и лицензии в комплект не входят, их считают отдельной строкой. Точный состав под вашу конфигурацию инженеры подтверждают в расчёте вместе с ценой и сроком.

Подойдёт ли эта позиция к моему оборудованию

Совместимость зависит не только от модели, но и от версии программного обеспечения, свободных слотов и схемы питания. Пришлите модель и текущую конфигурацию: инженеры HCIE сверят её до оплаты и скажут, что встанет без переделок, а что потребует замены.

Сколько ждать поставку и как оформляется сделка

Позиция идёт под заказ. Срок считаем по текущей доступности у вендора и подтверждаем в расчёте вместе с ценой. Возим белым импортом: таможенная декларация оформляется на единицу товара, договор заключаем с ООО, работаем с НДС. Закрывающие документы отдаём полным комплектом.

Что значат даты EOM и EOS для этой позиции

Huawei прекращает выпуск модели 30 июня 2027. Вендорская поддержка заявлена до 30 июня 2032. Для расширения и ремонта работающей сети это рабочий вариант: запас на складах и на вторичном рынке есть, а совместимость с уже установленным оборудованием гарантирована. Для нового проекта лучше сравнить с актуальной серией.

Характеристики позиции 02354KAP
Количество портов доступа	50
Скорость портов доступа	1 Гбит/с
Тип портов	медные
Порты Uplink	2 × 10 Гбит/с
Скорость Uplink	10 Гбит/с
Количество портов Uplink	2
Всего портов, с Uplink	52
Количество слотов расширения	4
Габариты В×Ш×Г, мм	44,4 × 442 × 420
Вес брутто, кг	8,95
Серия	AR6710
Единица поставки	штука
Снятие с продажи	2027-06-30
Окончание поддержки	2032-06-30

Документация Huawei

Об устройстве

Исполнение AR6710-L50T2X4, шасси AC, парт-номер 02354KAP. Состав: 50 × GE RJ45, 2 × 10GE (SFP+), 1 × USB 2.0, 4 × SIC.

Первая версия ПО, в которой поддержан этот парт-номер, это V600R022C00.

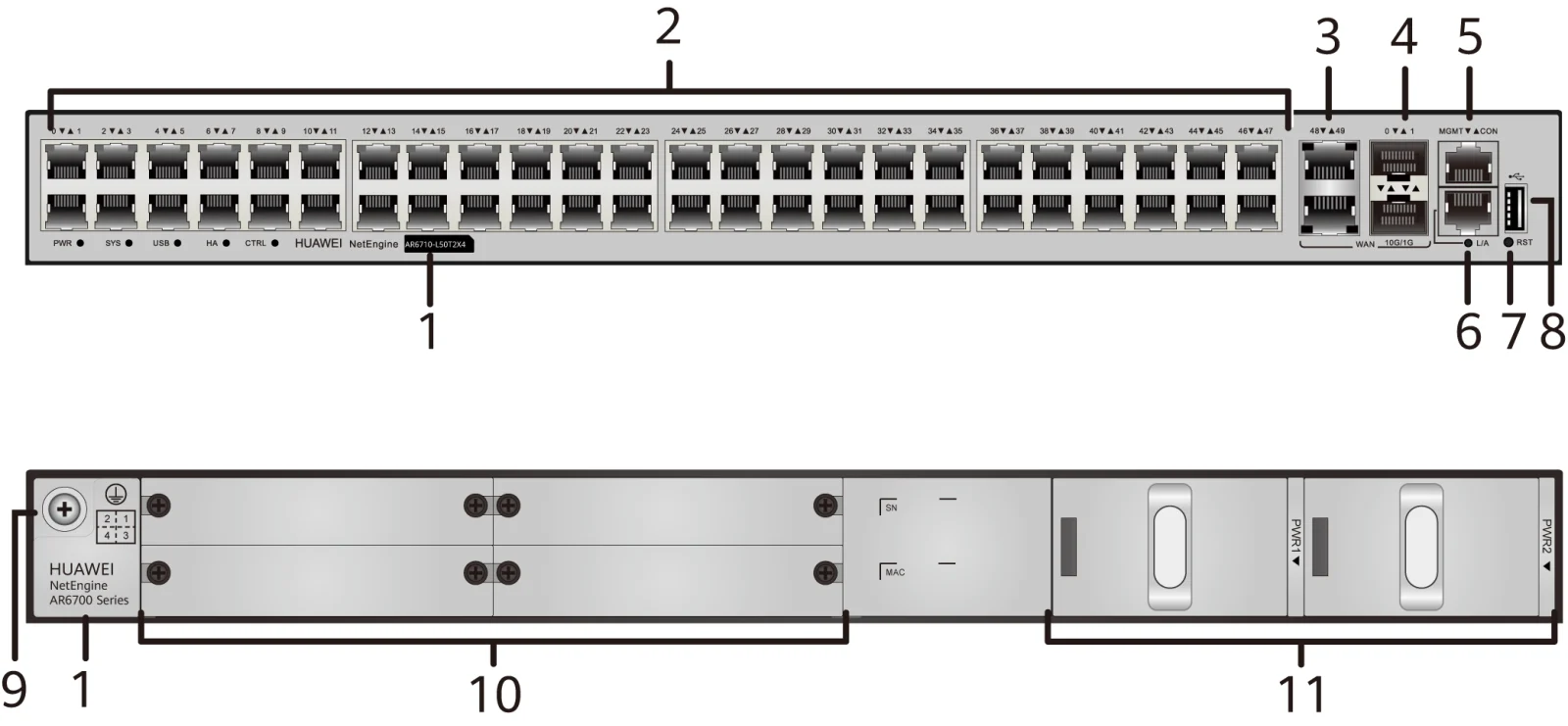

Портовая панель

1Наклейка с моделью
2Интерфейсы LAN: 48 электрических интерфейсов GE (от GE0 до GE47)
3Интерфейсы WAN: два электрических интерфейса GE (GE48 и GE49)
4Порты WAN: два оптических порта 10GE0 и 10GE1
5Консольный интерфейс
6Порт управления
7Кнопка RST. Удержание от пяти секунд сбрасывает настройки к заводским, короткое нажатие перезагружает маршрутизатор. Перезагрузка прерывает работу сети, поэтому нажимайте кнопку осознанно.
8Интерфейс USB 2.0, режим хоста
9Точка заземления
10Четыре слота SIC
11Два слота блоков питания. Подходящие блоки: PAC350S12-CR (блок питания AC/DC, от −25 до 55 °C, от 90 до 290 В, 12 В / 29,2 А), PAC180S12-CN (блок питания 180 Вт AC), PDC240S12-CN (блок питания 240 Вт DC)

Порты и интерфейсы

Порт	Разъём	Описание	Что подходит
Консольный интерфейс	RJ45	Консольный интерфейс подключают к терминалу для настройки с места. Стандарт RS-232, режим дуплексный UART, тип оборудования DCE.	Консольный кабель
Интерфейсы LAN: 48 электрических интерфейсов GE	RJ45	Медные порты GE с автовыбором 10, 100 или 1 000 Мбит/с принимают и передают данные на этих скоростях. Стандарты IEEE 802.3, IEEE 802.3u и IEEE 802.3ab, полный дуплекс, дальность до 100 м. Любой порт GE со стороны LAN настраивается как порт WAN.	Кабель Ethernet
Порты WAN: два медных порта GE	RJ45	Медные порты GE с автовыбором 10, 100 или 1 000 Мбит/с принимают и передают данные на этих скоростях. Стандарты IEEE 802.3, IEEE 802.3u и IEEE 802.3ab, полный дуплекс, дальность до 100 м. Любой порт GE со стороны WAN настраивается как порт LAN.	Кабель Ethernet
Порты WAN: два оптических порта 10GE	LC/PC	Оптические порты 10GE с автовыбором 1 или 10 Гбит/с работают и в режиме GE, принимают и передают данные на 1 или 10 Гбит/с. Параметры порта зависят от оптического модуля. Стандарт IEEE 802.3ae. Любой порт 10GE со стороны WAN настраивается как порт LAN.	Оптический модуль. Поддерживаются модули: оптические GE eSFP, оптические 10GE SFP+, медные GE SFP (начиная с версии V600R023C10), оптические GPON и EPON (начиная с версии V600R023C10), медные 10GE SFP+ (начиная с версии V600R023C10)
Интерфейс USB 2.0, режим хоста	USB 2.0 Type A	Интерфейс USB 2.0 даёт скорость до 480 Мбит/с. Стандарт USB 2.0, режим хоста.	Накопитель USB 2.0. Маршрутизатор AR не работает с накопителями на SSD.
Порт MGMT: один медный порт GE	RJ45	Медный порт GE с автовыбором 10, 100 или 1 000 Мбит/с принимает и передаёт данные на этих скоростях. Стандарты IEEE 802.3, IEEE 802.3u и IEEE 802.3ab, полный дуплекс, дальность до 100 м. Порт MGMT служит для управления устройством и развёртывания по почте.	Кабель Ethernet

Индикаторы и кнопки

1Слева направо: индикатор PWR, индикатор SYS, индикатор USB, индикатор HA, индикатор CTRL
2Индикаторы медных портов с GE0 по GE47
3Индикаторы медных портов с GE48 по GE49
4Индикаторы оптических портов 10GE0 и 10GE1
5Индикатор порта управления

PWRИндикатор питания PWR

зелёный, горит ровноУстройство питается от встроенного блока, режим нормальный.
не горитУстройство не включено.

SYSИндикатор SYS

зелёный, мигает медленноСистема работает нормально.
зелёный, мигает быстроСистема включается или перезапускается.
красный, горит ровноЕсть неисправность, влияющая на работу. Сама она не устранится, нужно вмешательство инженера.
не горитСистемное ПО не работает или идёт сброс.

USBИндикатор USB

зелёный, горит ровноСистема обновлена или настроена с USB-накопителя.
зелёный, мигаетИдёт обновление или настройка с USB-накопителя.
красный, горит ровноОбновление или настройка с USB-накопителя не удались.
не горитНакопитель не подключён, либо неисправен порт USB или сам индикатор.

HAИндикатор HA

зелёный, горит ровноУстройство ведущее в схеме с горячим резервированием.
зелёный, мигаетУстройство ведомое в схеме с горячим резервированием.
красный, горит ровноСбой устройства в схеме с горячим резервированием.
не горитРезервирование выключено.

CTRLИндикатор CTRL

зелёный, горит ровноУстройство под управлением контроллера.
не горитУстройство не под управлением контроллера.

Индикаторы медных портов с GE0 по GE47

зелёный, горит ровноСоединение установлено.
зелёный, мигаетИдёт передача или приём данных.
не горитСоединения нет.

Индикаторы медных портов с GE48 по GE49

зелёный, горит ровноСоединение установлено.
зелёный, мигаетИдёт передача или приём данных.
не горитСоединения нет.

Индикаторы оптических портов 10GE0 и 10GE1

зелёный, горит ровноСоединение установлено.
зелёный, не горитСоединения нет.
жёлтый, мигаетИдёт передача или приём данных.
жёлтый, не горитДанные не передаются и не принимаются.

L/AИндикатор порта управления

зелёный, горит ровноСоединение установлено.
зелёный, мигаетИдёт передача или приём данных.
не горитСоединения нет.

Кнопки и обозначения на корпусе

Обозначение на корпусе	Название	Описание
RST	Кнопка сброса	Кнопка перезагружает устройство. Удержание от пяти секунд сбрасывает настройки к заводским. Короткое нажатие перезапускает устройство, и после перезапуска загружается последняя сохранённая конфигурация. Перезагрузка прерывает работу сети, поэтому нажимайте кнопку осознанно.

Слоты

Тип слота	Номер слота	Направление слота	Примечание
Слот SIC	1	Поперечное	Слоты 1 и 2 объединяются в новый слот 2 типа WSIC.
Слот SIC	2	Поперечное	Слоты 1 и 2 объединяются в новый слот 2 типа WSIC.
Слот SIC	3	Поперечное	Слоты 3 и 4 объединяются в новый слот 4 типа WSIC.
Слот SIC	4	Поперечное	Слоты 3 и 4 объединяются в новый слот 4 типа WSIC.

Чтобы охлаждение работало как задумано, закройте пустые слоты заглушками.

Совместимые модули и кабели

Консольный кабель

Кабель Ethernet

Описание	Парт-номер	Модель	Длина кабеля	Тип разъёма X1	Тип разъёма X2
Одиночный кабель, прямой, 2,00 м, MP8-I, CC4P0.5GY, MP8-I, без экрана, DL3470d	04024336	S-8-0.4-RJ45-5	2 м	RJ45	RJ45
Сигнальный кабель, экранированный прямой, 3 м, MP8-II, CC4P0.5GY(S), MP8-II, FTP	04070006	CSST00301	3 м	RJ45	RJ45
Сигнальный кабель, экранированный перекрёстный, 3 м, MP8-II, CC4P0.5GY(S), MP8-II, FTP	04070007	C00SCNC03	3 м	RJ45	RJ45
Сигнальный кабель, экранированный прямой, 2,0 м, MP8-II, CC4P0.5GY(S), MP8-II, FTP	04070050	S-8-0.4-RJ45-2	2 м	RJ45	RJ45
Симметричная витая пара, 100 Ом, SFTP CAT5E, 0,53 мм, 24AWG, 4 пары, чёрный, для улицы	25050238	CAT5e SFTP, 4 пары, 24AWG	Длина под заказ	Нет. Парт-номер подходящего разъёма RJ45 это 14080232.	Нет. Парт-номер подходящего разъёма RJ45 это 14080232.

Тип кабеля, прямой или перекрёстный, определяет схема сети. При сильных электромагнитных помехах берут экранированные кабели Ethernet. Для наращивания на каждый кабель нужны один соединитель (парт-номер 14080099) и один удлинитель.

Подключение
Внешний вид и устройство
Назначение контактов
Технические характеристики

Оптические модули GE eSFP

Модуль	Парт-номер	Стандарт	Разъём	Волокно	Скорость	Дальность
LE2MGSC40DE0	02310KVV	1000BASE-BX	LC	одномодовое	1 Гбит/с	одномодовое волокно: 40 км
LE2MGSC40ED0	02310KVU	1000BASE-BX	LC	одномодовое	1 Гбит/с	одномодовое волокно: 40 км
S-SFP-GE-LH40-SM1310	02317346	1000BASE-EX (нестандартный)	LC	одномодовое	1 Гбит/с	одномодовое волокно: 40 км
S-SFP-GE-LH40-SM1550	02317347	нестандартный	LC	одномодовое	1 Гбит/с	одномодовое волокно: 40 км
S-SFP-GE-LH80-SM1550	02317348	1000BASE-ZX	LC	одномодовое	1 Гбит/с	одномодовое волокно: 80 км
SFP-GE-LX-SM1310	02313URF	1000BASE-LX10/LH	LC	одномодовое	1 Гбит/с	одномодовое волокно: 10 км
SFP-GE-LX-SM1310-BIDI	02315285	1000BASE-BX10	LC	одномодовое	1 Гбит/с	одномодовое волокно: 10 км
SFP-GE-LX-SM1490-BIDI	02315286	1000BASE-BX10	LC	одномодовое	1 Гбит/с	одномодовое волокно: 10 км
eSFP-GE-SX-MM850	02313URD	1000BASE-SX	LC	многомодовое	1 Гбит/с	многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км; многомодовое (OM3/OM4): 1 км
OGSC10DD0	02310LJH	1000BASE-LX10/LH	LC	одномодовое	1 Гбит/с	одномодовое волокно: 10 км
OGSC40DD0	02310LJJ	нестандартный	LC	одномодовое	1 Гбит/с	одномодовое волокно: 40 км
OGSM01880	02310LJG	1000BASE-SX	LC	многомодовое	1 Гбит/с	многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км
SFP-GE-BX-D1-I	02311DMA	1000BASE-BX	LC	одномодовое	1 Гбит/с	одномодовое волокно: 10 км
SFP-GE-BX-U1-I	02311DMF	1000BASE-BX	LC	одномодовое	1 Гбит/с	одномодовое волокно: 10 км
SFP-GE-EX-C	02312UUD	1000BASE-EX (нестандартный)	LC	одномодовое	1 Гбит/с	одномодовое волокно: 40 км
SFP-GE-LX10-C	02312UUC	1000BASE-LX10/LH	LC	одномодовое	1 Гбит/с	одномодовое волокно: 10 км
SFP-GE-SX-C	02314KKF	1000BASE-SX	LC	многомодовое	1 Гбит/с	многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км; многомодовое (OM3/OM4): 1 км

Оптические модули 10GE SFP+

Модуль	Парт-номер	Стандарт	Разъём	Волокно	Скорость	Дальность
OSX010000	02318170	10GBASE-LR	LC	одномодовое	10 Гбит/с	одномодовое волокно: 10 км
OSX040N01	02310CNF	10GBASE-ER	LC	одномодовое	10 Гбит/с	одномодовое волокно: 40 км
SFP-10G-ZR	02310SNN	10GBASE-ZR	LC	одномодовое	10 Гбит/с	одномодовое волокно: 80 км
SFP-10G-BXD1	02310QDT	10GBASE-BX	LC	одномодовое	10 Гбит/с	одномодовое волокно: 10 км
SFP-10G-BXU1	02310QBJ	10GBASE-BX	LC	одномодовое	10 Гбит/с	одномодовое волокно: 10 км
SFP-10G-ER-SM1270-BIDI	02311BJC	10GBASE-BX	LC	одномодовое	10 Гбит/с	одномодовое волокно: 40 км
SFP-10G-ER-SM1330-BIDI	02311BJB	10GBASE-BX	LC	одномодовое	10 Гбит/с	одномодовое волокно: 40 км
SFP-10G-ER-1310	02311RLX	нестандартный, совместим с 10Gbase-ER	LC	одномодовое	10 Гбит/с	одномодовое волокно: 40 км
SFP-10G-ER-C	02312UUH	10GBASE-ER	LC	одномодовое	10 Гбит/с	одномодовое волокно: 40 км
SFP-10G-LR-C	02312UUG	10GBASE-LR	LC	одномодовое	10 Гбит/с	одномодовое волокно: 10 км
SFP-10G-USR	02310MNW	10GBASE-USR (нестандартный)	LC	многомодовое	10 Гбит/с	многомодовое (OM3): 0,1 км
SFP-10G-iLR	02311BJJ	10GBASE-iLR (нестандартный)	LC	одномодовое	10 Гбит/с	одномодовое волокно: 1,4 км
SFP-10G-iLR-C	02312UUF	10GBASE-iLR (нестандартный)	LC	одномодовое	10 Гбит/с	одномодовое волокно: 1,4 км

Спецификации этих позиций Huawei в этом документе не приводит: OMXD30000 (02318169), OMXD30000 (02312UUE).

Медные модули 10GE SFP+

Для этой модели: начиная с версии V600R023C10.

Модуль	Парт-номер	Стандарт	Разъём	Волокно	Скорость	Дальность
SFP-10GBaseT-SR	02314PHV	10GBASE-T	RJ45	-	100 Мбит/с, 1 Гбит/с, 2,5 Гбит/с, 5 Гбит/с, 10 Гбит/с	10 Гбит/с: 30 м (Cat6A S/FTP и выше); 2,5 Гбит/с или 5 Гбит/с: 30 м (Cat5E STP и выше); 100 Мбит/с или 1 Гбит/с: 100 м (Cat5E и выше)
SFP-10G-LR-I	02313ABG	10GBASE-LR	LC	одномодовое	10 Гбит/с	одномодовое волокно: 10 км
SFP-10G-LR-I	02314LBW	10GBASE-LR	LC	одномодовое	10 Гбит/с	одномодовое волокно: 10 км

Габариты, монтаж и условия эксплуатации

Параметр	Значение
Способ установки	В стойку
Габариты без упаковки В×Ш×Г, мм	Базовые габариты без выступающих частей: 44,4 × 442,0 × 420 мм. Наибольшие габариты, где глубина считается от портов до ручки на задней панели: 44,4 × 442,0 × 442,5 мм
Габариты с упаковкой В×Ш×Г, мм	185 × 550 × 650 мм
Вес с упаковкой, кг	8,95 кг
Вес без упаковки, кг	5,75 кг
Шум при обычной температуре, звуковая мощность, дБ(А)	57,2 дБ(А)
Рабочая температура, °C	от 0 до 45 °C
Рабочая влажность	от 5 до 95%, без конденсата
Рабочая высота над уровнем моря, м	< 5 000 м
Температура хранения, °C	от −40 до +70 °C

Технические характеристики

Параметр	Значение
Высота корпуса, U	1 U
CPU	4 ядра, 1,4 ГГц
Оперативная память	4 ГБ
Флеш-память NAND	2 ГБ
Консольный порт	RJ45
RTC	Поддерживается
Порты LAN	48 медных портов GE
Порты WAN	2 порта 10GE SFP+ и 2 медных порта GE
Число слотов плат	4
Слоты MIC: по умолчанию и максимум	0/0
Слоты SIC: по умолчанию и максимум	4/4
Слоты WSIC: по умолчанию и максимум	0/2
Слоты XSIC: по умолчанию и максимум	0/1
Резервирование плат управления	Не поддерживается
Вход RPS	Не поддерживается
PoE	Не поддерживается
Степень защиты IP	IP20
Наработка на отказ, лет	46,08
Время восстановления, ч	2
Наличие	0,99999
Типовая мощность, Вт	83 Вт
Максимальная мощность, Вт	115 Вт
Тип питания	Съёмный блок AC/HVDC, съёмный блок DC
Число блоков питания	2
Номинальное входное напряжение, В	Номинальное входное напряжение AC: от 100 до 240 В, 50 или 60 Гц. Номинальное входное напряжение DC: от −48 до −60 В
Диапазон входного напряжения, В	Предельное входное напряжение AC: от 90 до 264 В, от 47 до 63 Гц. Предельное входное напряжение DC: от −38,4 до −72 В
Наибольший входной ток, А	AC: 3 А. DC: 2,5 А
Наибольшая выходная мощность, Вт	AC: 350 Вт DC: 240 Вт
Резервирование питания	Два блока питания с резервированием 1:1
Тип вентиляторов	Встроенный
Число вентиляторных модулей	5
Охлаждение	Воздушное
Обдув	Обдув слева направо
Тревога по перегреву	Поддерживается

Совместимые комплектующие

Парт-номер 0302079454
Интерфейсная плата Huawei SIC-1V35B-V2
Интерфейсная плата
По запросу
Парт-номер 0302086941
Интерфейсная плата Huawei SIC-NRGL-V2
Интерфейсная плата
По запросу
Парт-номер 0302043271
Интерфейсная плата Huawei SIC-4GET-V2
Интерфейсная плата
По запросу
Парт-номер 02310QBJ
Оптический SFP-модуль Huawei SFP-10G-BXU1
SFP+, 10 Гбит/с, одномодовое, 1270 нм
от 7 358 ₽
Парт-номер 02310QDT
Оптический SFP-модуль Huawei SFP-10G-BXD1
SFP+, 10 Гбит/с, одномодовое, 1330 нм
от 7 358 ₽
Парт-номер 02315204
Оптический SFP-модуль Huawei eSFP-GE-SX-MM850
SFP, 1 Гбит/с, многомодовое, 850 нм
от 1 687 ₽В наличии: 25 шт.
Парт-номер 02131754
Блок питания Huawei PAC180S12-CN
блок питания, 180 Вт
По запросу
Парт-номер 02314VUJ
Блок питания Huawei PDC240S12-CN
блок питания, 240 Вт
По запросу
