Маршрутизатор Huawei NetEngine AR6710-H4T4X2Y7
- шасси в сборе
- Белый импорт. Таможенная декларация на единицу товара, договор с ООО и НДС.
- Более 1 100 проектов, пять инженеров HCIE в штате. Совместимость и конфигурацию проверяем до оплаты.
- Гарантия и сервис по контракту, четыре уровня SLA.
Маршрутизатор Huawei NetEngine AR6710-H4T4X2Y7. Соединяет площадку филиала или офиса с внешними каналами и с другими площадками. Позиция входит в серию AR6710.
Характеристики коротко
Полный список в таблице ниже. Для подбора важны исполнение шасси в сборе; типовая мощность 12,6 Вт; габариты в×ш×г 43,6 × 442 × 420 мм.
Совместимость
С этой позицией берут Интерфейсная плата SIC-1V35B-V2, Интерфейсная плата SIC-NRGL-V2, Интерфейсная плата SIC-4GET-V2. Полный список совместимых комплектующих собран ниже на странице: там видно, что уже проверено на совместимость, а что придётся согласовать отдельно.
Что проверяем до отгрузки
Сверяем парт-номер 02355VGU с маркировкой на коробке и на самом изделии, проверяем целостность упаковки и пломб, комплектность по спецификации вендора. Позиции, которые ставятся в работающую сеть, прогоняем на стенде и проверяем версию программного обеспечения. Расхождение с заказом ловится у нас, а не у вас на объекте.
Поставка
Позиция идёт под заказ: срок и цену подтверждаем при расчёте. Возим белым импортом, таможенная декларация оформляется на единицу товара, договор с ООО и НДС.
Гарантия и документы
На позицию 02355VGU даём гарантию по контракту: срок и уровень сервиса фиксируются в договоре, доступны четыре уровня SLA вплоть до замены на следующий рабочий день. Комплект документов полный: таможенная декларация на единицу товара, договор с ООО, счёт с НДС, закрывающие документы после поставки. Это важно для позиций, которые идут в проект с приёмкой и в тендерную отчётность.
Жизненный цикл
Huawei прекращает выпуск модели 30 июня 2029. Вендорская поддержка заявлена до 30 июня 2034. Для расширения и замены в работающей сети позиция доступна, для нового проекта имеет смысл сравнить её с актуальной серией.
Вопросы и ответы
Что входит в поставку этой позиции
Поставляется сама позиция 02355VGU в заводской упаковке. Дополнительные кабели, модули и лицензии в комплект не входят, их считают отдельной строкой. Точный состав под вашу конфигурацию инженеры подтверждают в расчёте вместе с ценой и сроком.
Подойдёт ли эта позиция к моему оборудованию
Совместимость зависит не только от модели, но и от версии программного обеспечения, свободных слотов и схемы питания. Пришлите модель и текущую конфигурацию: инженеры HCIE сверят её до оплаты и скажут, что встанет без переделок, а что потребует замены.
Сколько ждать поставку и как оформляется сделка
Позиция идёт под заказ. Срок считаем по текущей доступности у вендора и подтверждаем в расчёте вместе с ценой. Возим белым импортом: таможенная декларация оформляется на единицу товара, договор заключаем с ООО, работаем с НДС. Закрывающие документы отдаём полным комплектом.
Что значат даты EOM и EOS для этой позиции
Huawei прекращает выпуск модели 30 июня 2029. Вендорская поддержка заявлена до 30 июня 2034. Для расширения и ремонта работающей сети это рабочий вариант: запас на складах и на вторичном рынке есть, а совместимость с уже установленным оборудованием гарантирована. Для нового проекта лучше сравнить с актуальной серией.
| Исполнение | шасси в сборе |
|---|---|
| Типовая мощность, Вт | 12,6 |
| Габариты В×Ш×Г, мм | 43,6 × 442 × 420 |
| Серия | AR6710 |
| Единица поставки | штука |
| Снятие с продажи | 2029-06-30 |
| Окончание поддержки | 2034-06-30 |
Документация Huawei
Об устройстве
Исполнение AR6710-H4T4X2Y7, парт-номер 02355VGU. Состав: Шасси AR6710-H4T4X2Y7 в сборе.
Первая версия ПО, в которой поддержан этот парт-номер, это V600R023C10.
Портовая панель
- 1Два слота блоков питания. Подходящие блоки: PDC260S12-CL, PAC300S12-CL (блок питания 300 Вт AC), PDC260S12-DL. С блоком PDC260S12-DL и версией ПО V600R024C00SPC100 нужно поставить патч V600R024HP1502 или новее.
- 2Два слота SRU/SPU. Подходящий SRU: SRU-700S. Два модуля SRU поддерживаются с версии V600R024C00, и в такой схеме они должны быть одной модели. До версии V600R024C00 модуль SRU-700S ставился только в слот 10, с версии V600R024C00 в любой из двух слотов. При первом применении интерфейсной карты SIC-4GET-V2 на версии до V600R024C00 модуль SRU-700S должен стоять в слоте 10, а если модулей SRU-700S два, активный должен быть в слоте 10. Для карты и модуля на версии V600R024C00 и новее это требование снято. Модули SPU в текущей версии не поддерживаются. Логический номер слота для интерфейсов на SRU равен 0, и состояние интерфейсов слота 0 отражает состояние интерфейсов активного SRU.
- 3Слот вентиляторного модуля
- 4Наклейка с моделью
- 5Точка заземления
- 6Шесть слотов SIC
- 7Один слот WSIC

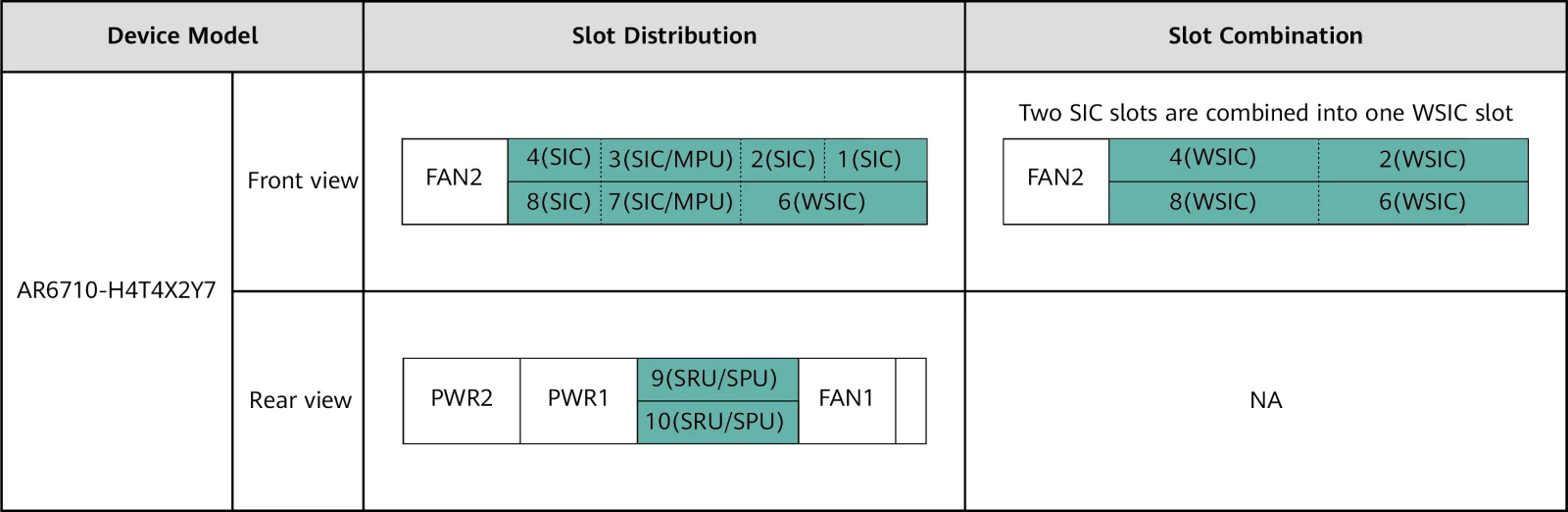

Слоты
| Тип слота | Номер слота | Направление слота | Примечание |
|---|---|---|---|
| Слот SIC | 1 | Поперечное | Слоты 1 и 2 объединяются в новый слот 2 типа WSIC. |
| Слот SIC | 2 | Поперечное | Слоты 1 и 2 объединяются в новый слот 2 типа WSIC. |
| Слот SIC/MPU | 3 | Поперечное | Слоты 3 и 4 объединены в новый слот 4 (WSIC). В текущей версии MPU не поддерживается. |
| Слот SIC | 4 | Поперечное | Слоты 3 и 4 объединяются в новый слот 4 типа WSIC. |
| WSIC | 6 | Поперечное | В слот 6 ставится только карта WSIC. Слот 5 не используется. |
| Слот SIC/MPU | 7 | Поперечное | Слоты 7 и 8 объединены в новый слот 8 (WSIC). В текущей версии MPU не поддерживается. |
| Слот SIC | 8 | Поперечное | Слоты 7 и 8 объединяются в новый слот 8 типа WSIC. |
| Слот SRU/SPU | 9 | Поперечное | В текущей версии SPU не поддерживается. |
| Слот SRU/SPU | 10 | Поперечное | В текущей версии SPU не поддерживается. |
| Блок питания | PWR1 | Поперечное | - |
| Блок питания | PWR2 | Поперечное | - |
| Слот вентилятора | FAN1 | Поперечное | - |
| Слот вентилятора | FAN2 | Поперечное | - |
Чтобы охлаждение работало как задумано, закройте пустые слоты заглушками.
Габариты, монтаж и условия эксплуатации
| Параметр | Значение |
|---|---|
| Способ установки | В стойку |
| Габариты без упаковки В×Ш×Г, мм | Базовые габариты без выступающих частей: 43,6 × 442,0 × 420,0 мм. Наибольшие габариты, где глубина считается от портов до ручки на задней панели: 43,6 × 442,0 × 467,8 мм |
| Габариты с упаковкой В×Ш×Г, мм | 190 × 590 × 780 мм |
| Вес с упаковкой, кг | 11,26 кг |
| Вес без упаковки, кг | 5,8 кг |
| Шум при обычной температуре, звуковая мощность, дБ(А) | 54,3 дБ(А) |
| Рабочая температура, °C | от 0 до 45 °C |
| Рабочая влажность | от 5 до 95%, без конденсата |
| Рабочая высота над уровнем моря, м | < 5 000 м |
| Температура хранения, °C | от −40 до +70 °C |
Технические характеристики
| Параметр | Значение |
|---|---|
| Высота корпуса, U | 1 U |
| Число слотов плат | 7 |
| Слоты MIC: по умолчанию и максимум | 0/0 |
| Слоты SIC: по умолчанию и максимум | 6/6 |
| Слоты WSIC: по умолчанию и максимум | 1/4 |
| Слоты XSIC: по умолчанию и максимум | 0/2 |
| Резервирование плат управления | Поддерживается |
| Вход RPS | Не поддерживается |
| PoE | Не поддерживается |
| Степень защиты IP | IP20 |
| Наработка на отказ, лет | 177,04 |
| Время восстановления, ч | 2 |
| Наличие | 0,99999 |
| Типовая мощность, Вт | 12,6 Вт |
| Максимальная мощность, Вт | 25,2 Вт |
| Тип питания | Съёмный блок AC/HVDC, съёмный блок DC |
| Число блоков питания | 2 |
| Номинальное входное напряжение, В | Номинальное входное напряжение AC: от 100 до 240 В, 50 или 60 Гц. Номинальное входное напряжение DC: от −48 до −60 В |
| Диапазон входного напряжения, В | Предельное входное напряжение AC: от 90 до 264 В, от 47 до 63 Гц. Предельное входное напряжение DC: от −38,4 до −72 В |
| Наибольший входной ток, А | 5 А |
| Наибольшая выходная мощность, Вт | AC: 300 Вт DC: 260 Вт |
| Резервирование питания | Два блока питания AC (резервирование 1+1), два блока питания DC (резервирование 1+1) |
| Тип вентиляторов | Съёмный |
| Число вентиляторных модулей | 2 |
| Охлаждение | Воздушное |

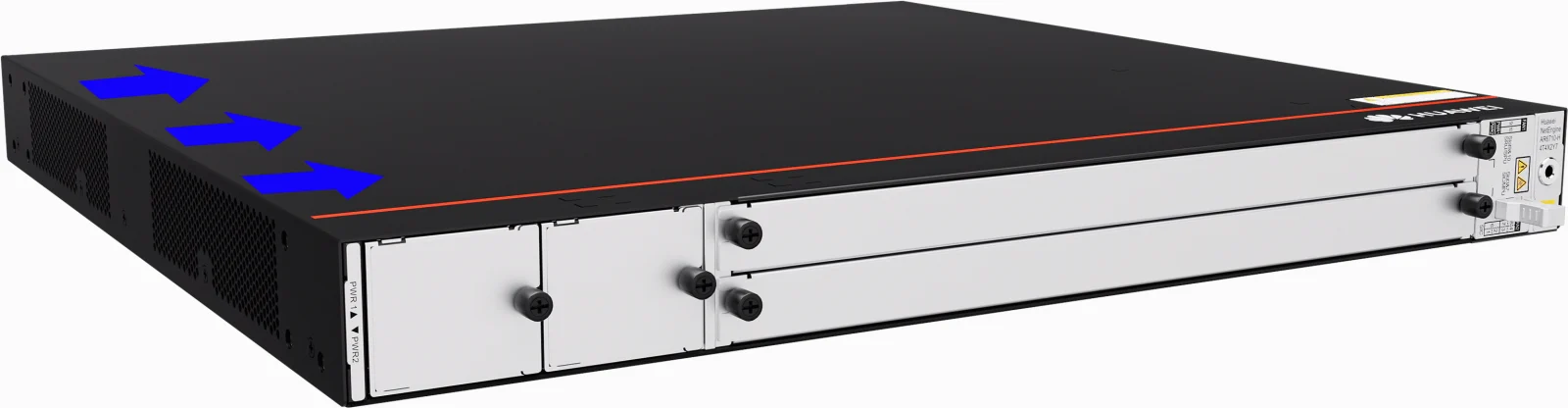

| Обдув | Обдув слева направо |
| Тревога по перегреву | Поддерживается |
