Уличная точка доступа Wi-Fi 7 Huawei AirEngine 5776I-X7H
- Wi-Fi 7 (802.11be)
- потоки 2+4
- Белый импорт. Таможенная декларация на единицу товара, договор с ООО и НДС.
- Более 1 100 проектов, пять инженеров HCIE в штате. Совместимость и конфигурацию проверяем до оплаты.
- Гарантия и сервис по контракту, четыре уровня SLA.

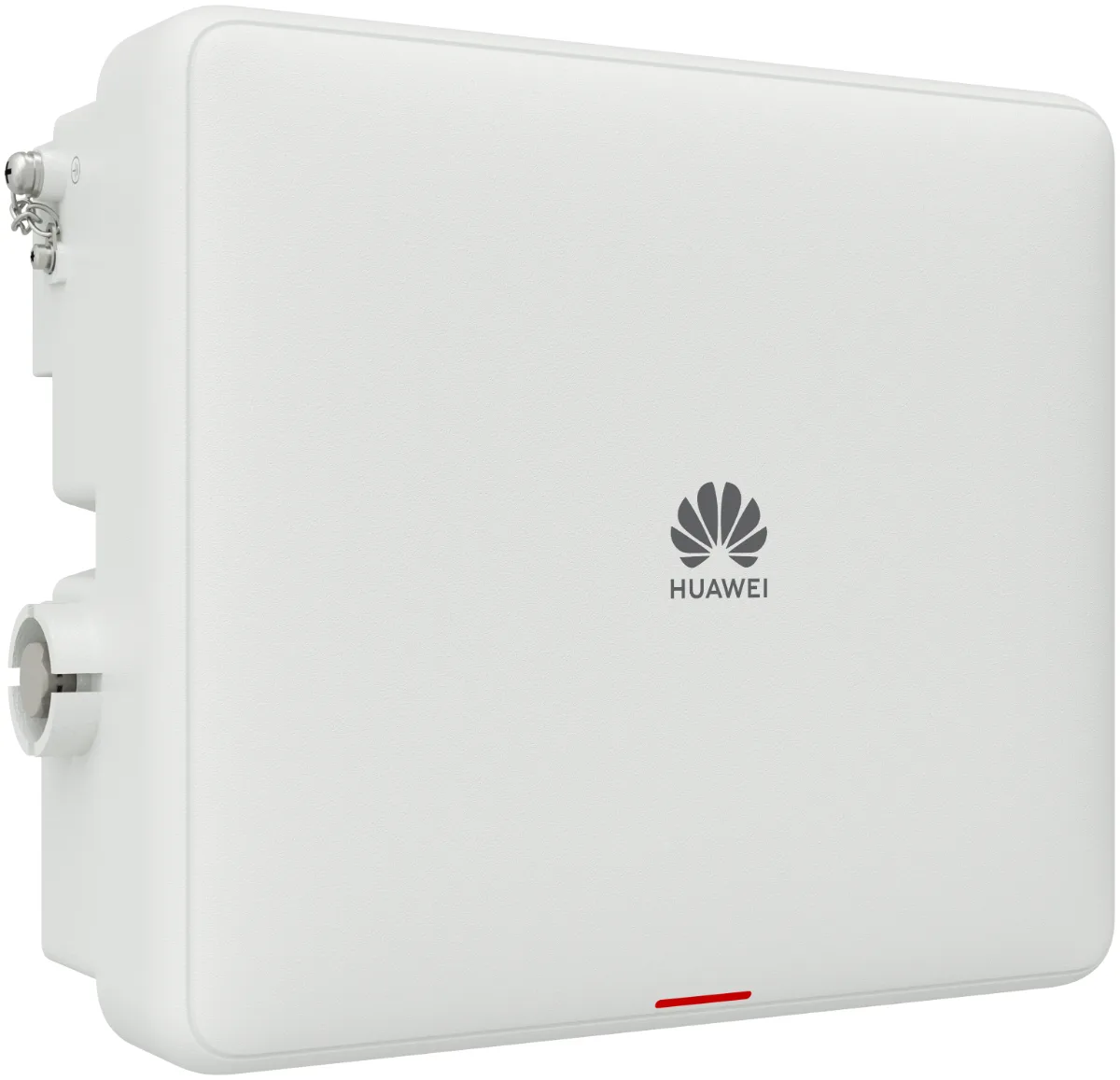

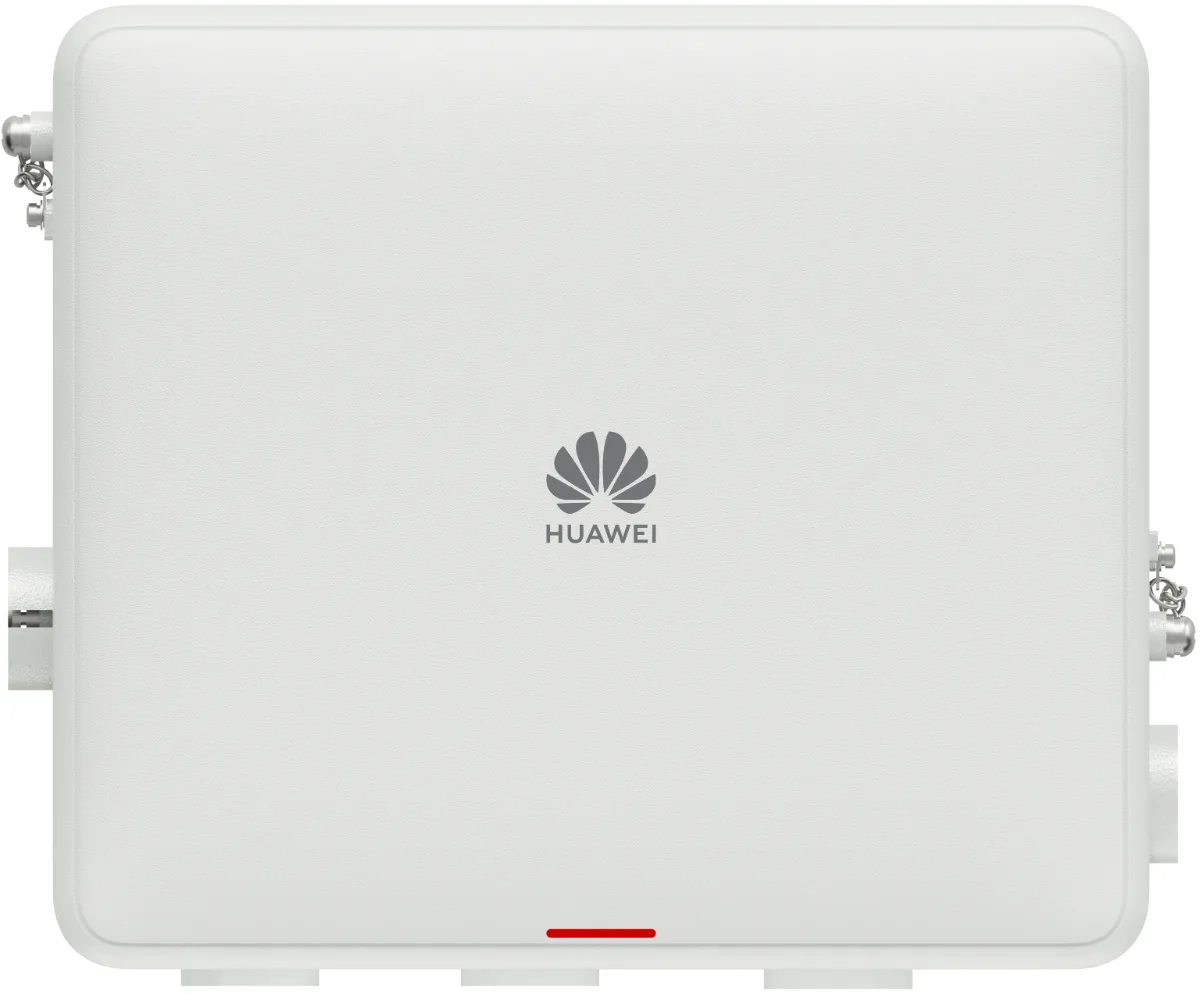

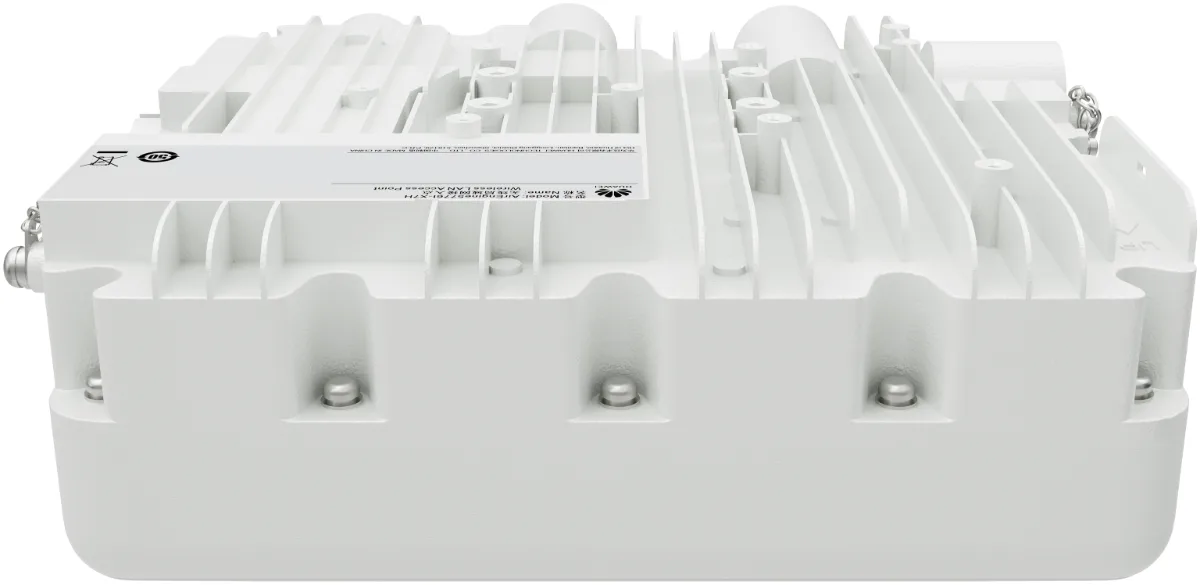

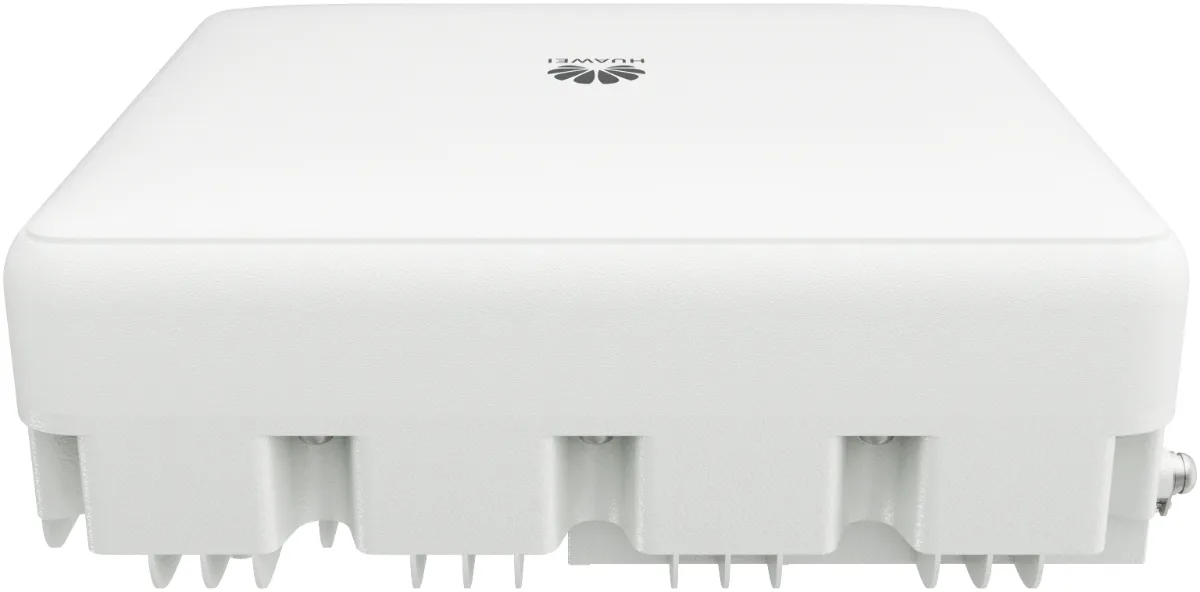

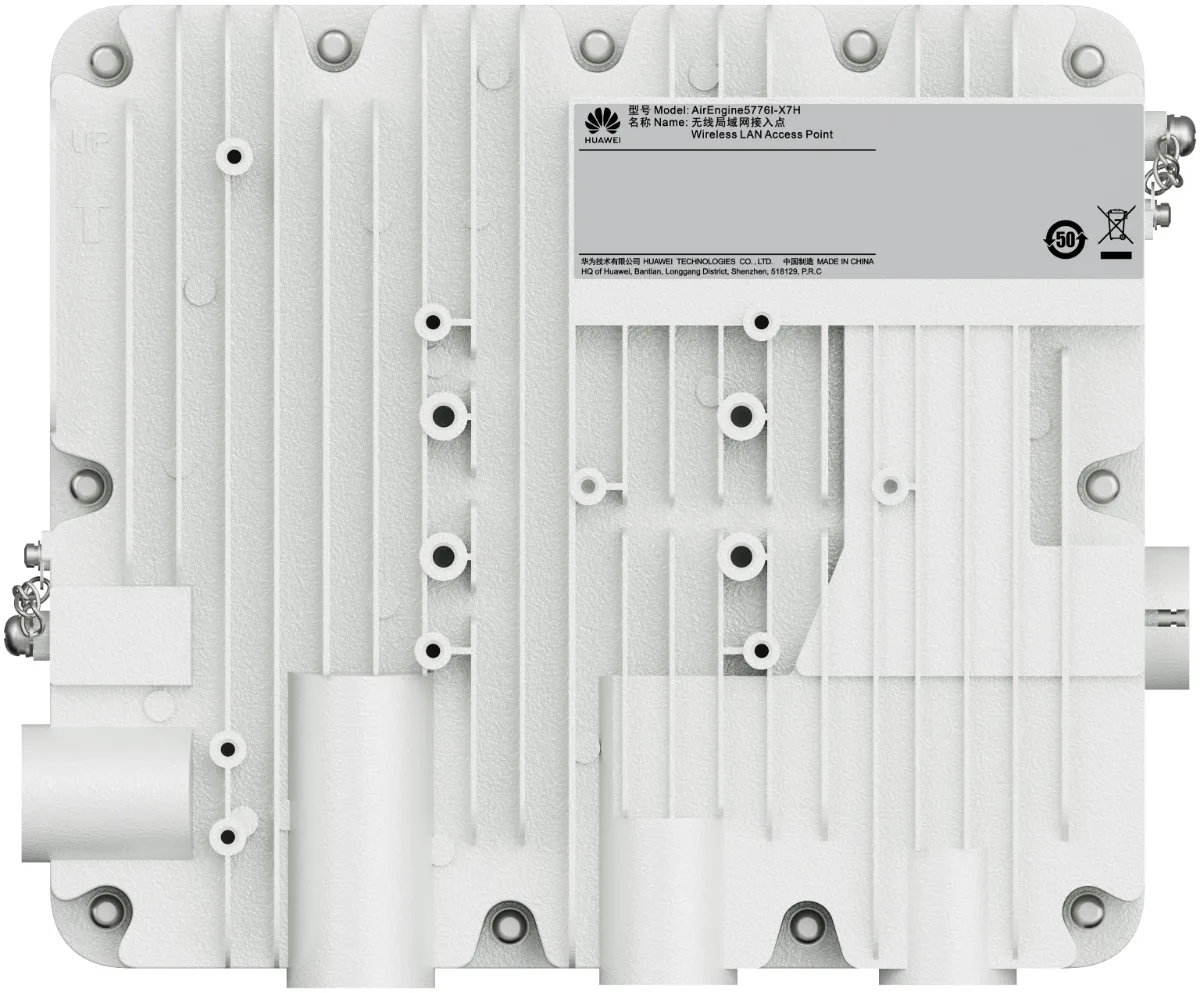

Уличная точка доступа Wi-Fi 7 Huawei AirEngine 5776I-X7H. Подключается к коммутатору и раздаёт беспроводную сеть. Управление идёт через контроллер точек доступа или через облако. Высота, ширина и глубина корпуса: 92 × 250 × 220 мм. Точка доступа весит 2,89 кг без упаковки; в коробке 5,42 кг. Данные по документации Hardware Description Huawei. В серии AirEngine 5776 это исполнение отличает пространственные потоки: 2+4; место установки: улица.
Характеристики коротко
Полный список в таблице ниже. Для подбора важны стандарт wi-fi Wi-Fi 7 (802.11be); типовая мощность 16,9 Вт; диаграмма направленности круговая.
Совместимость
С этой позицией берут Монтажный комплект AP-2115B-DJZJ, Монтажный комплект AP-2115B-PBLG, Монтажный комплект AP-2115B-LTLG. Полный список совместимых комплектующих собран ниже на странице: там видно, что уже проверено на совместимость, а что придётся согласовать отдельно.
Установка
По монтажу: мощность 16,9 Вт закладывается в расчёт питания и охлаждения; вес брутто 5,42 кг, это важно для расчёта доставки.
Что проверяем до отгрузки
Сверяем парт-номер 50088043 с маркировкой на коробке и на самом изделии, проверяем целостность упаковки и пломб, комплектность по спецификации вендора. Позиции, которые ставятся в работающую сеть, прогоняем на стенде и проверяем версию программного обеспечения. Расхождение с заказом ловится у нас, а не у вас на объекте.
Поставка
Позиция идёт под заказ, поставка около 60 рабочих дней. Цену и срок фиксируем в счёте. Возим белым импортом, таможенная декларация оформляется на единицу товара, договор с ООО и НДС.
Гарантия и документы
На позицию 50088043 даём гарантию по контракту: срок и уровень сервиса фиксируются в договоре, доступны четыре уровня SLA вплоть до замены на следующий рабочий день. Комплект документов полный: таможенная декларация на единицу товара, договор с ООО, счёт с НДС, закрывающие документы после поставки. Это важно для позиций, которые идут в проект с приёмкой и в тендерную отчётность.
Жизненный цикл
Huawei прекращает выпуск модели 30 июня 2030. Вендорская поддержка заявлена до 30 июня 2035. Для расширения и замены в работающей сети позиция доступна, для нового проекта имеет смысл сравнить её с актуальной серией.
Вопросы и ответы
Что входит в поставку этой позиции
Поставляется сама позиция 50088043 в заводской упаковке. Дополнительные кабели, модули и лицензии в комплект не входят, их считают отдельной строкой. Точный состав под вашу конфигурацию инженеры подтверждают в расчёте вместе с ценой и сроком.
Подойдёт ли эта позиция к моему оборудованию
Совместимость зависит не только от модели, но и от версии программного обеспечения, свободных слотов и схемы питания. Пришлите модель и текущую конфигурацию: инженеры HCIE сверят её до оплаты и скажут, что встанет без переделок, а что потребует замены.
Сколько ждать поставку и как оформляется сделка
Позиция идёт под заказ, поставка около 60 рабочих дней с таможенным оформлением. Цену и точный срок фиксируем в счёте. Возим белым импортом: таможенная декларация оформляется на единицу товара, договор заключаем с ООО, работаем с НДС. Закрывающие документы отдаём полным комплектом.
Что значат даты EOM и EOS для этой позиции
Huawei прекращает выпуск модели 30 июня 2030. Вендорская поддержка заявлена до 30 июня 2035. Для расширения и ремонта работающей сети это рабочий вариант: запас на складах и на вторичном рынке есть, а совместимость с уже установленным оборудованием гарантирована. Для нового проекта лучше сравнить с актуальной серией.
| Стандарт Wi-Fi | Wi-Fi 7 (802.11be) |
|---|---|
| Место установки | улица |
| Пространственные потоки | 2+4 |
| Типовая мощность, Вт | 16,9 |
| Вес нетто, кг | 2,89 |
| Вес брутто, кг | 5,42 |
| Габариты В×Ш×Г, мм | 92 × 250 × 220 |
| Серия | AirEngine 5776 |
| Диаграмма направленности | круговая |
| Единица поставки | штука |
| Снятие с продажи | 2030-06-30 |
| Окончание поддержки | 2035-06-30 |
Документация Huawei
Об устройстве
Исполнение AirEngine 5776I-X7H, парт-номер 50088043. Состав: AirEngine5776I-X7H, Wi-Fi 11be, уличная, два диапазона 2+4, всенаправленная антенна, порт USB, BLE.
Первая версия ПО, в которой поддержан этот парт-номер, это V600R024C10.

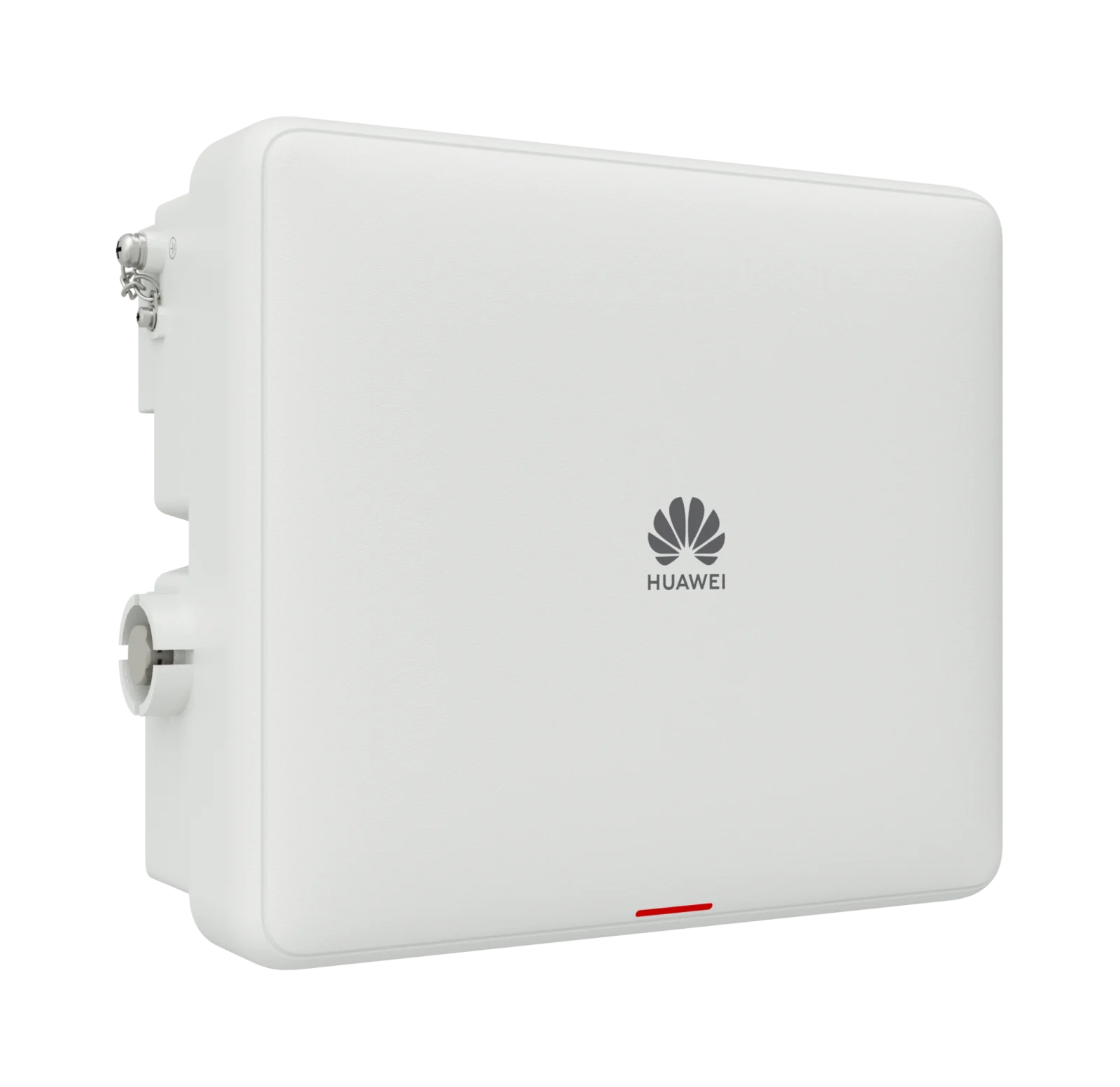

Внешний вид

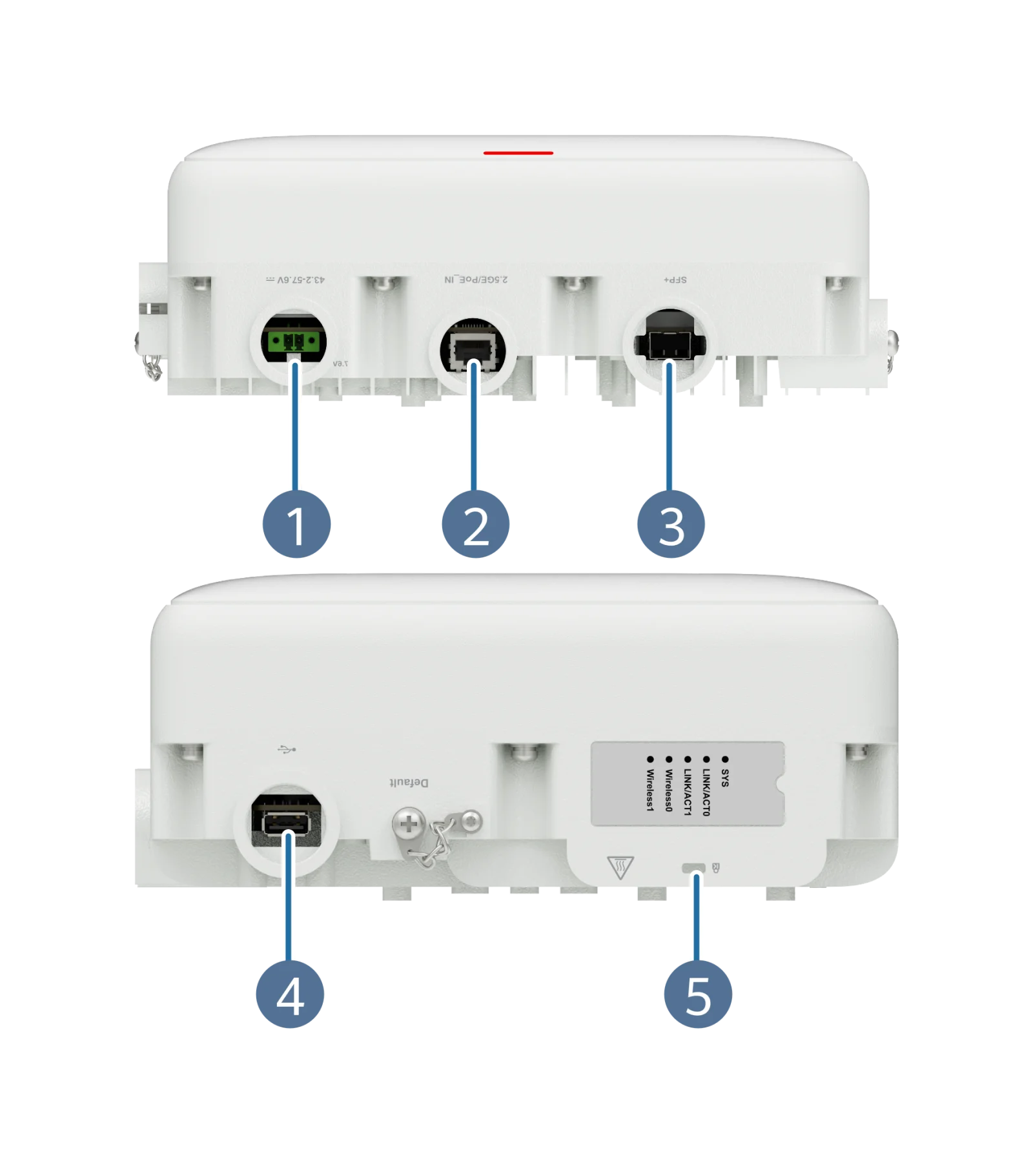

Порты и интерфейсы
- 1Порт питания постоянного тока
- 22.5GE с питанием PoE на входе
- 3SFP+
- 4USB
- 5Слот замка Kensington
| Порт | Разъём | Описание | Что подходит |
|---|---|---|---|
| 2.5GE с питанием PoE на входе | RJ45 | Медный порт Ethernet с автовыбором 100, 1000 или 2 500 Мбит/с, подключается к проводной сети и принимает питание PoE. | Сетевой кабель |
| SFP+ | SFP+ | Оптический порт Ethernet с автовыбором 1, 2,5 или 10 Гбит/с, работает с подходящим оптическим модулем. | Оптический модуль |
| DC 48V | Клеммник Phoenix | Порт питания постоянного тока для напряжения от 43,2 до 57,6 В. Полярность на стороне порта значения не имеет. | Клеммник Phoenix |
| USB | USB 2.0 Type A | Подключается к оконечному устройству IoT. | Модуль IoT |

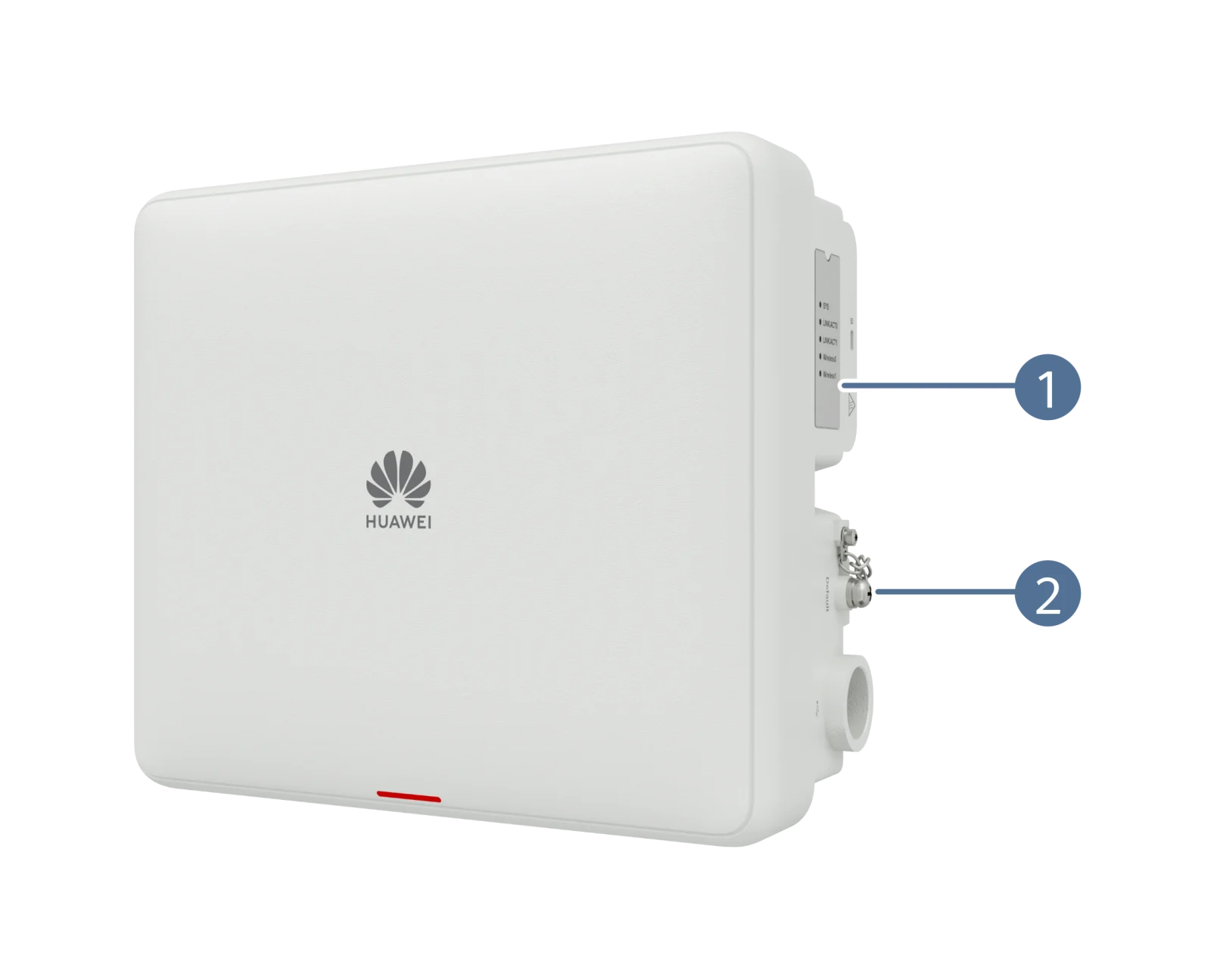

Индикаторы и кнопки
- 1Индикатор
- 2Кнопка сброса Default
- не горитСистема не работает.
- зелёный, горит ровноПитание только что подано, либо система запускается после сброса, либо запускается система верхнего уровня.
- зелёный, мигает медленно, 0,5 ГцТочка доступа работает, соединение Ethernet в норме, клиенты подключены.
- зелёный, мигает медленно, 0,2 ГцТочка доступа работает, соединение Ethernet в норме, клиентов нет.
- зелёный, мигает раз в 0,25 с, 4 ГцЗапускается система нижнего уровня, идёт обновление ПО. После загрузки точка доступа запрашивает подключение в режиме Fit или облачного управления. Индикатор остаётся в этом состоянии, пока подключение не пройдёт.
- жёлтый, красный и зелёный горят одновременно, поэтому оттенок смещён, мигает раз в 0,25 с, 4 ГцУдержание кнопки Default дольше шести секунд сбрасывает настройки к заводским.
- красный, горит ровноСбой системы.
- зелёный, мигаетСоединение Ethernet в норме.
- не горитЛинк на порту опущен.
- не горитРадиомодули или все виртуальные точки выключены, клиентов нет.
- зелёный, горит ровноК точке доступа подключены клиенты, но данные не передаются.
- зелёный, мигаетК точке доступа подключены клиенты и идёт трафик. Чем больше данных, тем чаще мигает индикатор.
- не горитРадиомодули или все виртуальные точки выключены, клиентов нет.
- жёлтый, горит ровноК точке доступа подключены клиенты, но данные не передаются.
- жёлтый, мигаетК точке доступа подключены клиенты и идёт трафик. Чем больше данных, тем чаще мигает индикатор.
Кнопки и обозначения на корпусе
| Обозначение на корпусе | Название | Описание |
|---|---|---|
| Default | Кнопка сброса | Короткое нажатие перезагружает устройство. Удержание дольше шести секунд: индикатор SYS мигает жёлтым, потому что красный и зелёный мигают одновременно, устройство сбрасывает настройки к заводским, переходит в режим Fit и перезапускается. |
Габариты, монтаж и условия эксплуатации
| Параметр | Значение |
|---|---|
| Способ установки | Стена и столб, устройство портами вниз |
| Габариты без упаковки В×Ш×Г, мм | 92 × 250 × 220 мм |
| Габариты с упаковкой В×Ш×Г, мм | 185 × 555 × 370 мм |
| Вес без упаковки, кг | 2,89 кг |
| Вес с упаковкой, кг | 5,42 кг |
| Рабочая температура, °C | от −40 до +70 °C |
| Температура хранения, °C | от −40 до +85 °C |
| Рабочая влажность | Влажность при работе: от 0 до 100 %. Влажность хранения: от 5 до 95 % без конденсата |
| Рабочая высота над уровнем моря, м | от −60 до +5 000 м |
| Атмосферное давление, кПа | 53 … 106 кПа, ETSI 300 019-2-3 |
Технические характеристики
| Параметр | Значение |
|---|---|
| Память | Флеш-память NAND 512 МБ |
| Консольный порт | Консоль по Bluetooth |
| Максимальная мощность, Вт | 20,4 без USB |
| Максимальное тепловыделение, БТЕ/ч | 69,61 БТЕ/ч |
| Тип питания | Блок питания PoE или адаптер постоянного тока |
| Номинальное входное напряжение, В | Постоянное: 48 В. PoE: 802.3bt, 802.3at или 802.3af |
| Диапазон входного напряжения, В | Постоянное: от 43,2 до 57,6 В. PoE: 802.3bt, 802.3at или 802.3af |
| Защита от импульсов по портам | Порт PoE, стойкость к импульсам. Дифференциальная помеха: 1,5 кВ по D.1 с формой 10/700 мкс, критерий B, и 1,5 кВ по D.2, критерий C. Синфазная помеха: 6 кВ по C.3 с формой 10/700 мкс, критерий B. Дифференциальная помеха 1 кВ по D.1 и D.2 с формой 1,2/50 мкс, критерий B. Синфазная помеха 2 кВ по C.3, критерий B. Импульсный ток: дифференциальный 250 А по D.2 с формой 8/20 мкс, критерий C, синфазный 6 кА на восемь жил, форма 8/20 мкс. |
| Выход PoE | Не поддерживается |
| Всего физических портов | 1 порт 2.5GE (RJ45) с автовыбором 100, 1000 или 2 500 Мбит/с и оптический порт 10GE (SFP+) с автовыбором GE, 2.5GE или 10GE |
| Степень защиты от пыли и воды | IP68 |
| Заземление | Заземление |
| Ветровая нагрузка | 67 м/с |
| USB | USB 2.0 с питанием 2,5 или 5 Вт |
| Слот IoT | Не поддерживается |
| BLE | BLE5.2 |
| Число радиомодулей | 2 |
| Диапазон частот | 2,4 ГГц и 5 ГГц |
| Пространственные потоки MIMO | Радиомодуль 0 на 2,4 ГГц: 2 × 2. Радиомодуль 1 на 5 ГГц: 4 × 4 |
| Стандарт Wi-Fi | 2,4 ГГц: 802.11b/g/n/ax/be. 5 ГГц: 802.11a/n/ac/ac Wave 2/ax/be |
| Радиоинтерфейс | Встроенные всенаправленные антенны |
| Усиление антенны | 2,4 ГГц: 5 дБи на цепь в пике, 3 дБи суммарно. 5 ГГц: 5 дБи на цепь в пике, 3 дБи суммарно. BLE: 5 дБи |
| Наибольшая мощность передатчика | 2,4 ГГц: 25 дБм на цепь, 28 дБм суммарно. 5 ГГц: 24 дБм на цепь, 30 дБм суммарно. BLE: менее 10 дБм |
| Мощность на один радиомодуль, дБм | 2,4 ГГц: от −10 до 25 дБм на цепь. 5 ГГц: от −10 до 24 дБм на цепь |
| Наработка на отказ, лет | 131,1375659 |
| Время восстановления, ч | 2 |
| Стабильность частоты, ppm | +/-20 |
| Питание по 802.3bt | Согласован режим питания 802.3bt, ограничений по функциям нет. |
| Питание по 802.3at | При согласованном режиме питания 802.3at и модуле USB на 5 Вт мощность передатчика падает на 3 дБ. |
| Питание по 802.3af | При согласованном режиме питания 802.3af радиомодуль ограничен диапазоном 2,4 ГГц в конфигурации 2 × 2, радиомодуль 5 ГГц выключен, мощность передатчика падает на 3 дБ. |
| Питание постоянным током | Ограничений по функциям нет. |
