Точка доступа Wi-Fi 6 Huawei AirEngine 5761-12W
- Wi-Fi 6 (802.11ax)
- потоки 2+2
- Белый импорт. Таможенная декларация на единицу товара, договор с ООО и НДС.
- Более 1 100 проектов, пять инженеров HCIE в штате. Совместимость и конфигурацию проверяем до оплаты.
- Гарантия и сервис по контракту, четыре уровня SLA.
Для какой задачи это исполнение
Самая массовая внутренняя точка серии: офисный опенспейс, класс, торговый зал, коридор гостиницы. Wi-Fi 6 здесь нужен не ради пиковой скорости одного ноутбука, а ради плотности: стандарт делит эфир между клиентами по частотным ресурсам, поэтому тридцать телефонов в переговорной ведут себя предсказуемее, чем на прежних поколениях.
Характеристики словами
Стандарт Wi-Fi 6, два пространственных потока в каждом диапазоне, антенны интеллектуальные: диаграмма подстраивается под то, где сейчас клиенты, вместо равномерного излучения во все стороны. Исполнение внутреннее, для улицы и неотапливаемого склада берут защищённое.
Что докупить
Питание и данные идут одним кабелем от коммутатора с PoE, класс питания сверяем по паспорту исполнения перед заказом коммутатора. Монтажный комплект под потолок и стену в коробке, для подвесного потолка иногда нужен переходник. Точками управляют централизованно: контроллер серии AC6508 или встроенный в коммутатор доступа, тогда настройка едет на все точки шаблоном, а не по одной.
Точка рассчитана на потолок или стену, поэтому кабельную часть закладывают на этапе слаботочки: одна трасса на точку, категория 6 как минимум. Замена точки на месте занимает минуты, а вот добавить трассу в готовом потолке дороже, чем сразу проложить с запасом по числу мест. На объекте от десятка точек имеет смысл сразу планировать сетку, а не ставить по одной и смотреть, что получится.
Соседние исполнения
Для улицы и для перехода между корпусами есть AirEngine 5761R-11 в защищённом корпусе. Если проект уже на Wi-Fi 7, берите AirEngine 5773-21 той же комнатной раскладки, а для зала с плотной посадкой смотрите AirEngine 6760R-51E с потоками 4 + 4. Полный список исполнений на странице серии AirEngine 5761, соседние серии в категории «Точки доступа AirEngine».
Наличие и поставка
Huawei AirEngine 5761-12W есть на складе в Китае, 14 рабочих дней до Москвы, цена 16 391 ₽ с НДС 22 %.
Вопросы и ответы
Сколько клиентов держит одна точка
Паспортный предел исчисляется сотнями сессий, но проектируют не по нему. Считают по нагрузке: на офис с ноутбуками и телефонами закладывают 25 по 30 активных устройств на точку, на зал с видео меньше. Плотность решает не одна точка, а их сетка и настройка мощности, поэтому расстановку считаем по плану помещения.
Нужен ли контроллер
Одну точку можно поднять автономно, через веб-интерфейс. С третьей по четвёртой начинается ручная работа: одинаковые сети, роуминг, каналы, обновления. Тогда ставят контроллер или включают управление на коммутаторе доступа, и вся конфигурация раскатывается шаблоном. Какой вариант дешевле, зависит от числа точек.
Как поднять точку на контроллере WLC
Настройка AirEngine 5761-12W через WLC начинается с порта GE1: его включают в PoE-порт коммутатора, а порт коммутатора настраивают транком с нужными VLAN. Точка получает адрес по DHCP и находит контроллер через опцию DHCP, DNS или широковещательный поиск в своём сегменте. Дальше конфигурация приезжает с контроллера: имена сетей, шифрование, каналы, мощность.
Когда отгрузите
Позиция в наличии на складе в Китае. Срок поставки 14 рабочих дней до Москвы с таможенным оформлением. Цена в рублях, НДС 22 %, артикул для счёта 50084450. Коммутатор с PoE, монтаж и лицензии контроллера считаем отдельными строками спецификации.
| Стандарт Wi-Fi | Wi-Fi 6 (802.11ax) |
|---|---|
| Место установки | помещение |
| Пространственные потоки | 2+2 |
| Антенны | интеллектуальные |
| Типовая мощность, Вт | 11,5 |
| Вес брутто, кг | 0,52 |
| Вес нетто, кг | 0,320 |
| Максимальная мощность, Вт | 13,1 |
| Габариты В×Ш×Г, мм | 160 × 86 × 38 |
| Серия | AirEngine 5761 |
Назначение
Исполнение AirEngine 5761-12W, парт-номер 50084450. Состав: внутренняя точка доступа 802.11ax, два диапазона 2 + 2, интеллектуальная антенна, USB, BLE, питание PSE.
Первая версия ПО, в которой поддержан этот парт-номер, это V200R020C10.

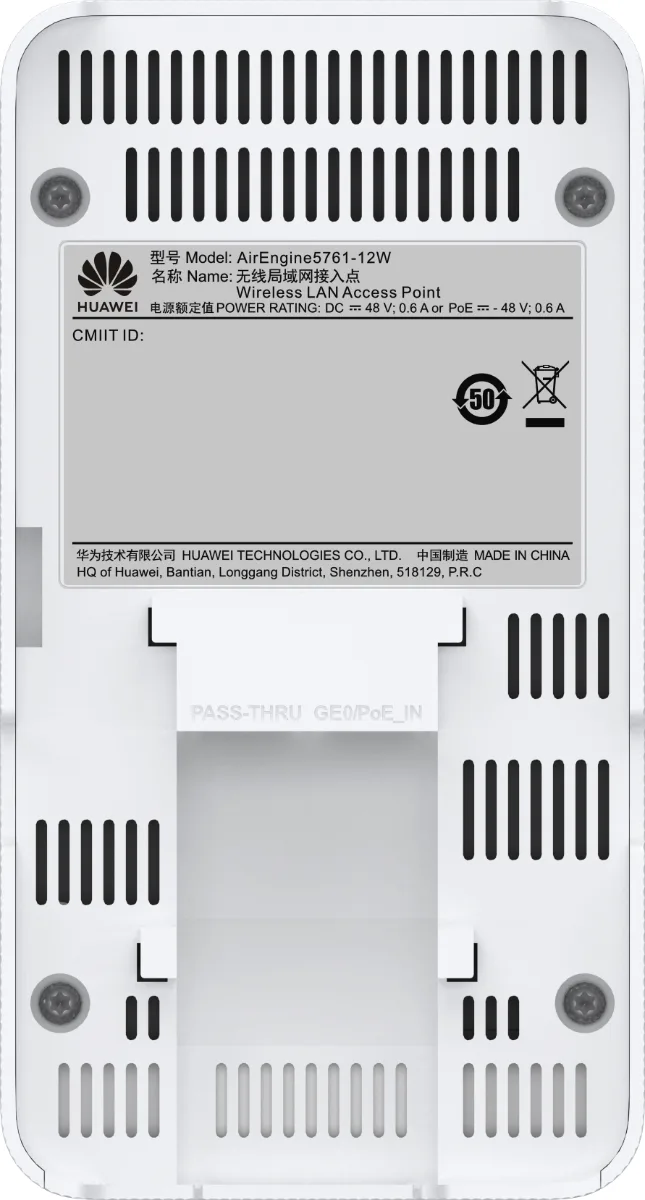

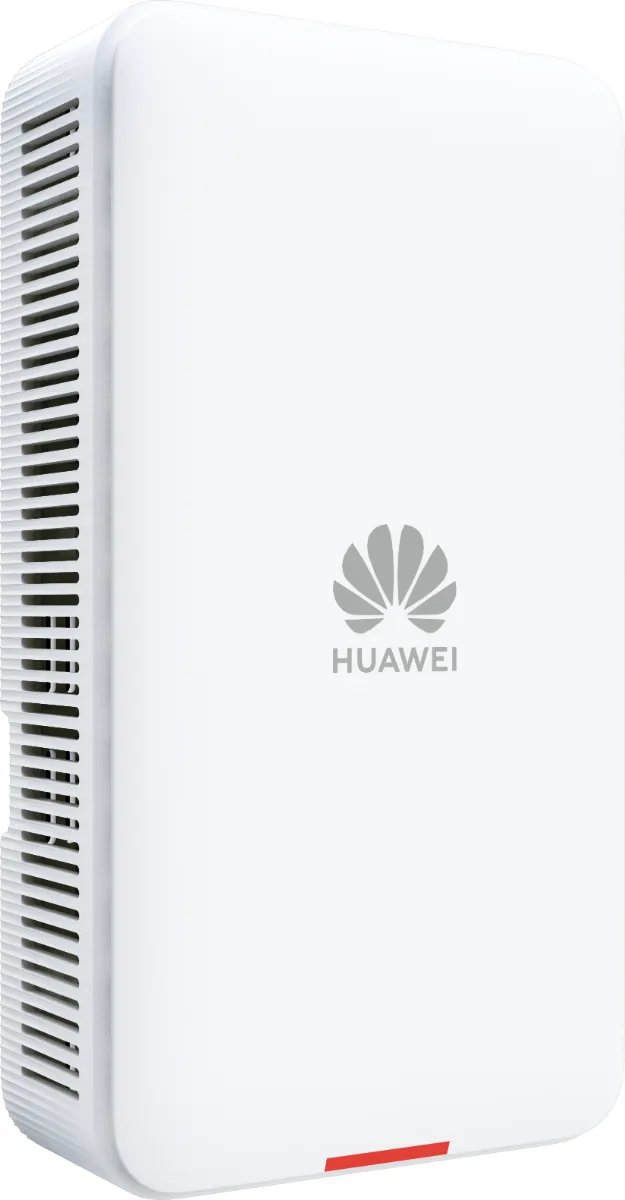

Внешний вид

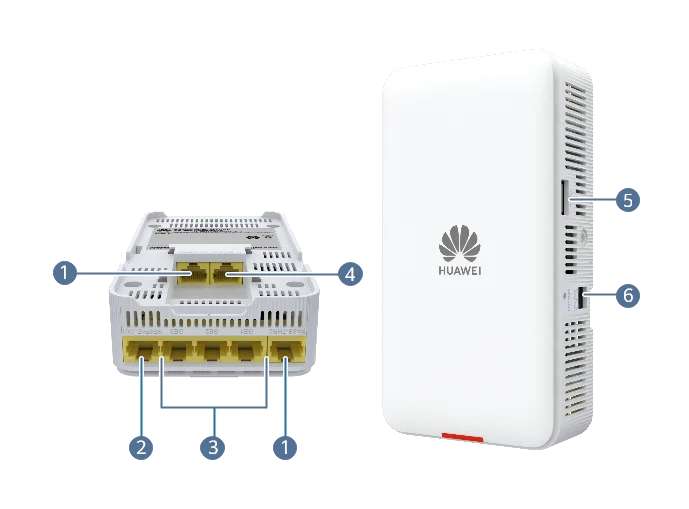

Порты и интерфейсы
- 1PASS-THRU
- 2GE4 с выдачей питания PoE
- 3GE1 … GE3
- 4GE0 с питанием PoE на входе
- 5USB
- 6DC 48V
| Порт | Разъём | Описание | Что подходит |
|---|---|---|---|
| GE0 с питанием PoE на входе | RJ45 | Медный порт Ethernet восходящего канала с автовыбором 10, 100 или 1000 Мбит/с, подключается к проводной сети и принимает питание PoE. | Сетевой кабель |
| GE1 … GE3 | RJ45 | Медный порт Ethernet нисходящего канала с автовыбором 10, 100 или 1000 Мбит/с, подключается к проводной сети. | Сетевой кабель |
| GE4 с выдачей питания PoE | RJ45 | Медный порт Ethernet нисходящего канала с автовыбором 10, 100 или 1000 Мбит/с, подключается к проводной сети и выдаёт питание PoE | Сетевой кабель |
| DC 48V | Разъём постоянного тока | Порт питания постоянного тока под адаптер на 48 В. | Адаптер питания 48 В |
| USB | USB 2.0 Type A | Подключается к оконечному устройству IoT. | Модуль IoT |
Индикаторы и кнопки
Индикатор стоит под панелью и загорается после включения точки доступа.
- 1Индикатор
- 2По умолчанию
- не горитСистема не работает.
- зелёный, горит ровноПитание только что подано, либо система запускается после сброса, либо запускается система верхнего уровня.
- зелёный, мигает один раз и остаётся горетьПосле снятия аппаратного сброса и запуска ПО индикатор мигает один раз, затем горит ровно до старта системы нижнего уровня.
- зелёный, мигает медленно, 0,5 ГцТочка доступа работает, соединение Ethernet в норме, клиенты подключены. Состояние доступно начиная с V200R022C00.
- зелёный, мигает медленно, 0,2 ГцТочка доступа работает, соединение Ethernet в норме. Начиная с V200R022C00 это же состояние означает, что клиентов нет.
- зелёный, мигает раз в 0,25 с, 4 ГцЗапускается система нижнего уровня, идёт обновление ПО. После загрузки точка доступа запрашивает подключение в режиме Fit или облачного управления. Индикатор остаётся в этом состоянии, пока подключение не пройдёт.
- жёлтый, красный и зелёный горят одновременно, поэтому оттенок смещён, мигает раз в 0,25 с, 4 ГцУдержание кнопки Default дольше шести секунд сбрасывает настройки к заводским. Работает начиная с V200R024C00.
- красный, горит ровноСбой системы.
Кнопки и обозначения на корпусе
| Обозначение на корпусе | Название | Описание |
|---|---|---|
| По умолчанию | Кнопка сброса | До V200R022C00SPC100: удержание кнопки дольше трёх секунд сбрасывает настройки к заводским и перезапускает устройство. С V200R022C00SPC100 по V200R023C10: короткое нажатие перезагружает, удержание дольше шести секунд сбрасывает к заводским настройкам, переводит в режим Fit и перезапускает. Начиная с V200R024C00 при удержании индикатор мигает жёлтым, потому что красный и зелёный мигают одновременно, а дальше всё так же. |
Габариты, монтаж и условия эксплуатации
| Параметр | Значение |
|---|---|
| Способ установки | На стену |
| Габариты без упаковки В×Ш×Г, мм | 160 × 86 × 38 мм |
| Вес без упаковки, кг | 0,320 кг |
| Рабочая температура, °C | от 0 до 40 °C |
| Температура хранения, °C | от −40 до +70 °C |
| Рабочая влажность | от 5 до 95%, без конденсата |
| Рабочая высота над уровнем моря, м | от −60 до +5000 м |
| Атмосферное давление, кПа | 53–106 кПа, ETSI 300 019-2-3 |
Технические характеристики
| Параметр | Значение |
|---|---|
| Память | Флеш-память NAND 512 МБ |
| Консольный порт | Консоль по Bluetooth |
| Максимальная мощность, Вт | 13,1 без USB и выхода PoE |
| Максимальное тепловыделение, БТЕ/ч | 42,6 БТЕ без USB и выхода PoE |
| Тип питания | Блок питания PoE или адаптер постоянного тока |
| Номинальное входное напряжение, В | 48 В |
| Диапазон входного напряжения, В | Постоянное: от 43,2 до 57,6 В. PoE: 802.3at или 802.3af |
| Защита от импульсов по портам | Порт PoE. Дифференциальная помеха между 48 В и общим: 0,5 кВ (1,2/50 мкс, 42 Ом), критерий B. Синфазная помеха на землю по восьми жилам: 6 кВ (1,2/50 мкс, 42 Ом), критерий B. |
| Выход PoE | Поддерживается |
| Наибольшая выходная мощность PoE, Вт | 11 Вт, дальность до 20 м |
| Всего физических портов | 5 портов GE (RJ45), автовыбор 10, 100 или 1000 Мбит/с |
| Заземление | Плавающая земля |
| USB | USB 2.0 с питанием 2,5 или 5 Вт. |
| Слот IoT | Не поддерживается |
| BLE | BLE5.2 |
| Число радиомодулей | 2 |
| Диапазон частот | 2,4 ГГц и 5 ГГц |
| Пространственные потоки MIMO | Радиомодуль 0 на 2,4 ГГц: 2 × 2. Радиомодуль 1 на 5 ГГц: 2 × 2 |
| Стандарт Wi-Fi | 2,4 ГГц: 802.11b/g/n/ax. 5 ГГц: 802.11a/n/ac/ac Wave 2/ax |
| Радиоинтерфейс | Встроенные интеллектуальные антенны |
| Усиление антенны | 2,4 ГГц: 2,5 дБи на цепь в пике, 1 дБи суммарно. 5 ГГц: 3 дБи на цепь в пике, 1 дБи суммарно. BLE: 4 дБи |
| Наибольшая мощность передатчика | 2,4 ГГц: 20 дБм на цепь, 23 дБм суммарно. 5 ГГц: 20 дБм на цепь, 23 дБм суммарно. BLE: менее 10 дБм |
| Мощность на один радиомодуль, дБм | 2,4 ГГц: от −10 до 20 дБм на цепь. 5 ГГц: от −10 до 20 дБм на цепь |
| Наработка на отказ, лет | 246 |
| Время восстановления, ч | 0,5 |
| Стабильность частоты, ppm | +/-20 |
| Питание по 802.3at | Выход PoE по 802.3af и функция USB исключают друг друга, приоритет у выхода PoE. Наибольшая отдаваемая мощность 11 Вт. |
| Питание по 802.3af | Функции USB и выхода PoE не поддерживаются, остальные без ограничений. |
| Питание постоянным током | Выход PoE отдаёт не больше 11 Вт. Остальные функции без ограничений. |
