Точка доступа Wi-Fi 6 Huawei AirEngine 5760-51
- Wi-Fi 6 (802.11ax)
- потоки 2+4
- Белый импорт. Таможенная декларация на единицу товара, договор с ООО и НДС.
- Более 1 100 проектов, пять инженеров HCIE в штате. Совместимость и конфигурацию проверяем до оплаты.
- Гарантия и сервис по контракту, четыре уровня SLA.
Для какой задачи эта точка доступа
AirEngine 5760-51 ставят туда, где на одну точку приходится много клиентов: открытые офисы, учебные аудитории, торговые залы, цеха. Четыре потока в диапазоне 5 ГГц и интеллектуальные антенны рассчитаны на плотную нагрузку, а порт 5GE не упирается в гигабит, когда эфир загружен. Встроенный слот IoT и Bluetooth позволяют повесить на ту же точку датчики, метки и навигацию по помещению.
Характеристики словами
Стандарт 802.11ax. Два потока в 2,4 ГГц и четыре в 5 ГГц, суммарная скорость до 5,37 Гбит/с. Два медных порта: один 5GE, один гигабитный. Питание по PoE++ (802.3bt), максимальная мощность 28,8 Вт. Встроены BLE 5.2, слот IoT и USB. По паспорту до 1024 подключений в двухдиапазонном режиме. Корпус круглый, диаметр 220 мм, вес 1,15 кг.
Что докупить
Коммутатор с портами Multi-GE и PoE++, иначе точка не раскроет скорость и может не получить нужную мощность. Под такие точки подходят коммутаторы серии S5755, например S5755-H24UM4Y2CZ. Для управления сетью нужен контроллер, например AC6508, или облачное управление.
Соседние модели
Для обычного офиса без высокой плотности хватит более простой AirEngine 5761-11 с двумя потоками в каждом диапазоне. Для новой сети с расчётом на несколько лет вперёд посмотрите точки Wi-Fi 7, например AirEngine 5773-23W.
Наличие и поставка
На складе в Китае 325 шт. До Москвы 14 рабочих дней от оплаты, таможенное оформление входит в срок. Цена 36 639 ₽ за штуку с НДС 22 %, договор с российским ООО, расчёт в рублях. Коммутаторы и контроллер для той же сети добавляем в один счёт и везём одной партией.
Вопросы и ответы
Можно ли подключить к обычному гигабитному порту
Подключить можно, но скорость упрётся в гигабит, а питания по 802.3at может не хватить на все функции. Чтобы точка работала в полную силу, нужен порт 5GE или 10GE с PoE++ (802.3bt).
Зачем слот IoT
В слот ставят модуль под RFID, ZigBee и другие протоколы датчиков. Так точка доступа заодно собирает данные с меток и сенсоров, и отдельная сеть под них не нужна. Bluetooth 5.2 встроен и работает без модуля.
Когда отгрузите
Позиция есть на складе в Китае. После оплаты везём в Москву, срок 14 рабочих дней вместе с таможенным оформлением. Цена в рублях с НДС 22 %, артикул для счёта 02353GES-001.
Что с гарантией
| Стандарт Wi-Fi | Wi-Fi 6 (802.11ax) |
|---|---|
| Место установки | помещение |
| Пространственные потоки | 2+4 |
| Антенны | интеллектуальные |
| Типовая мощность, Вт | 25,4 |
| Габариты В×Ш×Г, мм | 51 × 220 × 220 |
| Вес брутто, кг | 1,63 |
| Вес нетто, кг | 1,15 |
| Максимальная мощность, Вт | 28,8 |
| Диаметр, мм | 220 |
| Серия | AirEngine 5760 |
| Единица поставки | штука |
| Снятие с продажи | 2026-12-31 |
| Окончание поддержки | 2031-12-31 |
Документация Huawei
Об устройстве
Исполнение AirEngine 5760-51, парт-номер 02353GES-001. Состав: AirEngine5760-51, Wi-Fi 11ax, для помещений, два диапазона 2+4, умная антенна, порт USB, слот IoT, BLE, лицензией RTU расширяется до 4+4/2+2+4/2+4+Scan.
Первая версия ПО, в которой поддержан этот парт-номер, это V200R021C10SPC100.
У устройства несколько парт-номеров, они отличаются партией выпуска. Программные возможности одинаковые, а минимальная поддерживаемая версия разная. Немного различаются и аппаратные параметры: вес, потребление.

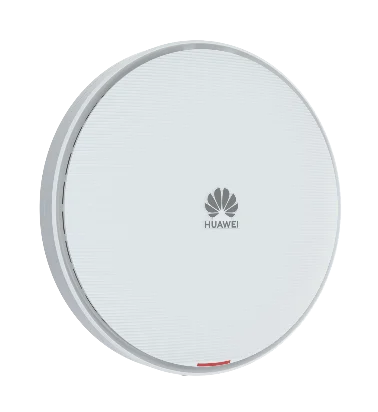

Внешний вид

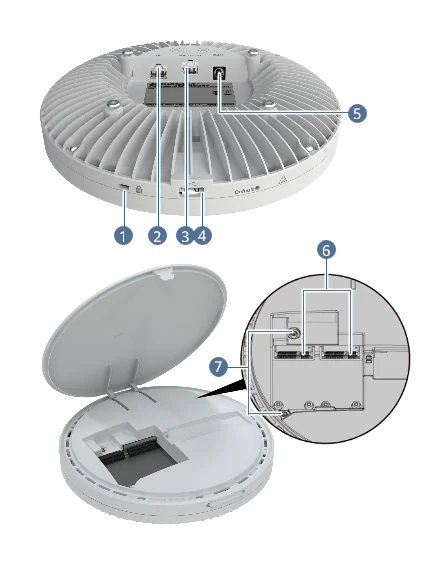

Порты и интерфейсы
- 1Слот замка Kensington
- 2GE
- 35GE с питанием PoE на входе
- 4USB
- 5DC 48V
- 6Слот карты IoT
- 7Радиочастотный разъём антенны IoT
| Порт | Разъём | Описание | Что подходит |
|---|---|---|---|
| 5GE с питанием PoE на входе | RJ45 | Медный порт Ethernet с автовыбором 100, 1000, 2500 или 5 000 Мбит/с, подключается к проводной сети и принимает питание PoE | Сетевой кабель |
| GE | RJ45 | Медный порт Ethernet с автовыбором 10, 100 или 1 000 Мбит/с, подключается к проводной сети. | Сетевой кабель |
| DC 48V | Разъём постоянного тока | Подключается к адаптеру питания 48 В. | Адаптер питания 48 В |
| Слот карты IoT | - | Подключается к оконечному устройству IoT. | Карта IoT |
| Радиочастотный разъём IoT | MCX | Соединяет карту IoT со встроенной антенной точки доступа. С картой IoT работает встроенная антенна или отдельная гибкая антенна FPC. | Радиочастотная перемычка |
| USB | USB 2.0 Type A | Подключается к оконечному устройству IoT. | Модуль IoT |

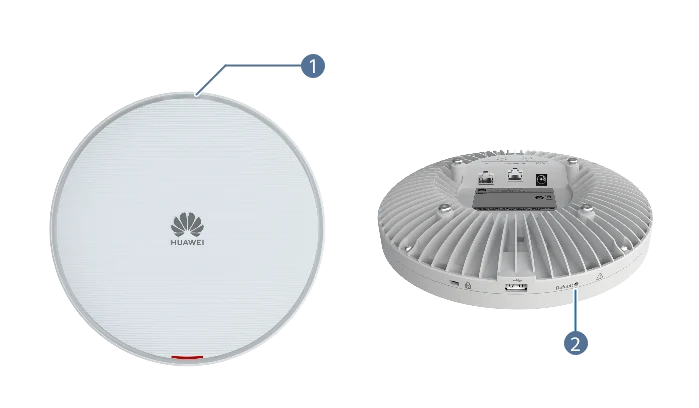

Индикаторы и кнопки
- 1Индикатор
- 2Кнопка сброса Default
- не горитСистема не работает.
- белый, горит ровноПитание только что подано, либо система запускается после сброса, либо запускается система верхнего уровня.
- белый, мигает один раз и остаётся горетьПосле снятия аппаратного сброса и запуска ПО индикатор мигает один раз, затем горит ровно до старта системы нижнего уровня.
- белый, мигает медленно, 0,5 ГцТочка доступа работает, соединение Ethernet в норме, клиенты подключены. Состояние доступно начиная с V200R022C00.
- белый, мигает медленно, 0,2 ГцТочка доступа работает, соединение Ethernet в норме. Начиная с V200R022C00 это же состояние означает, что клиентов нет.
- белый, мигает раз в 0,25 с, 4 ГцЗапускается система нижнего уровня, идёт обновление ПО. После загрузки точка доступа запрашивает подключение в режиме Fit или облачного управления. Индикатор остаётся в этом состоянии, пока подключение не пройдёт.
- красный, красный и белый горят одновременно, поэтому оттенок смещён, мигает раз в 0,25 с, 4 ГцУдержание кнопки Default дольше шести секунд сбрасывает настройки к заводским. Работает начиная с V200R024C00.
- красный, горит ровноСбой системы.
Кнопки и обозначения на корпусе
| Обозначение на корпусе | Название | Описание |
|---|---|---|
| Default | Кнопка сброса | До V200R022C00SPC100: удержание кнопки дольше трёх секунд сбрасывает настройки к заводским и перезапускает устройство. С V200R022C00SPC100 по V200R023C10: короткое нажатие перезагружает, удержание дольше шести секунд сбрасывает к заводским настройкам, переводит в режим Fit и перезапускает. Начиная с V200R024C00 при удержании индикатор быстро мигает красным и белым одновременно, отчего оттенок смещён, а дальше всё так же. |
Габариты, монтаж и условия эксплуатации
| Параметр | Значение |
|---|---|
| Способ установки | На стену, на потолок (бетон, гипсокартон, подвесные профили, балка, шпилька), в монтажную коробку (86 мм, 120 мм на один пост, восьмиугольная, 120 мм на два поста) |
| Габариты без упаковки В×Ш×Г, мм | Диаметр и высота: 220 × 51 мм |
| Габариты с упаковкой В×Ш×Г, мм | 94 × 306 × 285 мм |
| Вес без упаковки, кг | 1,15 кг |
| Рабочая температура, °C | от −10 до +50 °C |
| Температура хранения, °C | от −40 до +70 °C |
| Рабочая влажность | от 5 до 95%, без конденсата |
| Рабочая высота над уровнем моря, м | от −60 до +5 000 м |
| Атмосферное давление, кПа | 53 … 106 кПа, ETSI 300 019-2-3 |
Технические характеристики
| Параметр | Значение |
|---|---|
| Память | Флеш-память NAND 512 МБ и NOR 16 МБ |
| Консольный порт | Консоль по Bluetooth |
| Максимальная мощность, Вт | 28,8 без USB и карт IoT |
| Максимальное тепловыделение, БТЕ/ч | 98,3 без USB и карты IoT |
| Тип питания | Блок питания PoE или адаптер постоянного тока |
| Номинальное входное напряжение, В | 48 В |
| Диапазон входного напряжения, В | DC: от 43,2 до 57,6 В. PoE: 802.3bt/at |
| Защита от импульсов по портам | Порт PoE. Дифференциальная помеха между 48 В и общим: 0,5 кВ (1,2/50 мкс, 42 Ом), критерий B. Синфазная помеха на землю по восьми жилам: 6 кВ (1,2/50 мкс, 42 Ом), критерий B. |
| Выход PoE | Не поддерживается |
| Всего физических портов | 5GE (RJ45) × 1 с автовыбором 10/100/1 000 Мбит/с, 2.5GE, 5GE. GE (RJ45) × 1 с автовыбором 10/100/1 000 Мбит/с |
| Заземление | Заземление |
| USB | USB 2.0 |
| Слот IoT | Карта IoT |
| BLE | BLE5.2 |
| Число радиомодулей | 2/3 |
| Диапазон частот | 2,4 ГГц и 5 ГГц |
| Пространственные потоки MIMO | Режим трёх радиомодулей: радиомодуль 0 на 2,4 ГГц 2 × 2 с полосой до 40 МГц, радиомодуль 1 на верхней полосе 5 ГГц 2 × 2 с полосой до 80 МГц, радиомодуль 2 на нижней полосе 5 ГГц 4 × 4 с полосой до 80 МГц. Режим двух радиомодулей: радиомодуль 0 на 2,4 ГГц 4 × 4 с полосой до 40 МГц, радиомодуль 1 на 5 ГГц 4 × 4 с полосой до 160 МГц |
| Стандарт Wi-Fi | 2,4 ГГц: 802.11b/g/n/ax. 5 ГГц: 802.11a/n/ac/ac Wave 2/ax |
| Радиоинтерфейс | Встроенные интеллектуальные антенны |
| Усиление антенны | 2,4 ГГц: 4,5 дБи. 5 ГГц: 5,5 дБи. BLE: 4 дБи |
| Наибольшая мощность передатчика | 2,4 ГГц: 26 дБм. 5 ГГц: 26 дБм. Это суммарная мощность MIMO, то же самое что 20 дБм на цепь в каждом диапазоне. BLE: менее 10 дБм |
| Мощность на один радиомодуль, дБм | 2,4 ГГц: от −10 до 20 дБм на цепь. 5 ГГц: от −10 до 20 дБм на цепь |
| Наработка на отказ, лет | 69,7 |
| Время восстановления, ч | 0,5 |
| Стабильность частоты, ppm | +/-20 |
| Питание по 802.3bt | При питании по классу 802.3bt Class 6 или Class 8 с лицензией RTU ограничений по функциям нет. Без лицензии Wi-Fi работает только в этих режимах, остальные функции без ограничений: режим двух радиомодулей 2,4 ГГц (2 × 2) плюс 5 ГГц (4 × 4), режим трёх радиомодулей 2,4 ГГц (2 × 2) плюс верхняя полоса 5 ГГц (2 × 2) плюс нижняя полоса 5 ГГц (2 × 2) |
| Питание по 802.3at | С лицензией RTU: если слоты USB и IoT не заняты, мощность радиомодулей не снижается. Режим двух радиомодулей 2,4 ГГц (4 × 4) плюс 5 ГГц (4 × 4). Режим трёх радиомодулей 2,4 ГГц (2 × 2) плюс верхняя полоса 5 ГГц (2 × 2) плюс нижняя полоса 5 ГГц (4 × 4). Режим двух радиомодулей с отдельным сканирующим 2,4 ГГц (2 × 2) плюс 5 ГГц (4 × 4) плюс сканирование. Если заняты и слот USB, и слот IoT, число пространственных потоков, мощность и полоса могут снизиться, подробности уточняют у менеджера продукта. Проводные порты: скорость медного порта 5GE падает до 2.5GE или ниже, а начиная с версии V200R021C10 в обычном режиме двух радиомодулей работает и медный порт GE. Одновременно работает либо порт USB на 5 Вт, либо слот IoT, приоритет у слота IoT. Если заняты оба, Wi-Fi работает только в режиме двух радиомодулей, а число потоков, мощность и полоса могут снизиться, подробности уточняют у менеджера продукта. Без лицензии RTU: если слоты USB и IoT не заняты, мощность радиомодулей не снижается. Режим двух радиомодулей 2,4 ГГц (2 × 2) плюс 5 ГГц (4 × 4). Режим трёх радиомодулей 2,4 ГГц (2 × 2) плюс верхняя полоса 5 ГГц (2 × 2) плюс нижняя полоса 5 ГГц (2 × 2). Если заняты оба слота, число потоков, мощность и полоса могут снизиться. Проводные порты: скорость медного порта 5GE падает до 2.5GE или ниже, а начиная с версии V200R021C10 в обычном режиме двух радиомодулей работает и медный порт GE. Одновременно работает либо порт USB на 5 Вт, либо слот IoT, приоритет у слота IoT. Если заняты оба, Wi-Fi работает только в режиме двух радиомодулей, а число потоков, мощность и полоса могут снизиться. |
| Питание постоянным током | С лицензией RTU ограничений по функциям нет. Без лицензии Wi-Fi работает только в этих режимах, остальные функции без ограничений: режим двух радиомодулей 2,4 ГГц (2 × 2) плюс 5 ГГц (4 × 4), режим трёх радиомодулей 2,4 ГГц (2 × 2) плюс верхняя полоса 5 ГГц (2 × 2) плюс нижняя полоса 5 ГГц (2 × 2) |
