Точка доступа Wi-Fi 7 Huawei AirEngine 5773-23W
- Wi-Fi 7 (802.11be)
- потоки 2+2
- Белый импорт. Таможенная декларация на единицу товара, договор с ООО и НДС.
- Более 1 100 проектов, пять инженеров HCIE в штате. Совместимость и конфигурацию проверяем до оплаты.
- Гарантия и сервис по контракту, четыре уровня SLA.
Для какой задачи это исполнение
Настенная точка Wi-Fi 7 для комнаты: номер, кабинет, палата, класс. Схема та же, что и у старшего настенного исполнения серии, одна точка на помещение вместо общей потолочной на этаж. Разница между двумя настенными исполнениями серии в портовой части и в цене, радиочасть у них одного класса.
Характеристики словами
Стандарт Wi-Fi 7, два пространственных потока в каждом диапазоне, антенны интеллектуальные. Корпус рассчитан на монтажную коробку, поэтому точка не торчит из стены и переживает жизнь в гостиничном номере лучше потолочной. Состав проводных портов сверяем по паспорту ревизии перед заказом.
Что докупить
Коммутатор этажа с PoE и монтажные коробки под каждую точку. Короткая запись имени, Huawei 5773-23W, встречается в прайсах и заявках чаще полной: для счёта важен артикул 50087921. Кабель до каждой комнаты закладывают на этапе слаботочки, потом добавить трассу дороже, чем сразу проложить с запасом.
Настенное исполнение выигрывает и по эксплуатации. Точка стоит на уровне глаз, её видно, до неё можно дойти без стремянки и без вскрытия подвесного потолка. В гостинице, где номер убирают каждый день, это заметная разница: замена или перезагрузка занимает минуту. Обратная сторона в том, что точка на виду, поэтому корпус выбирают с учётом интерьера комнаты.
Соседние исполнения
Если проводные порты в комнате не нужны, потолочное исполнение AirEngine 5773-21 закроет ту же площадь дешевле. Старшее настенное исполнение серии это AirEngine 5773-23HW. Полный список на странице серии AirEngine 5773. Соседние серии собраны в категории «Точки доступа AirEngine».
Наличие и поставка
Позиция есть на складе в Китае, 14 рабочих дней до Москвы, цена 21 694 ₽ с НДС 22 %.
Вопросы и ответы
Чем отличается от исполнения 23HW
Радиочасть у них одного класса, разница в портовой части и в цене. Выбор считают по тому, что должно жить в комнате помимо Wi-Fi: если это телевизор, стационарный телефон и терминал, смотрят старшее исполнение, если только радио и одна розетка, хватает этого. Паспорт ревизии сверяем перед заказом.
Сколько точек нужно на этаж
В настенной схеме считают не по площади, а по комнатам: одна точка на помещение. Отсюда сразу вытекает число портов на этажном коммутаторе и бюджет питания по кабелю. Общие зоны, холл и коридор, закрывают отдельно потолочными точками, там площадь уже считают по плану.
Подойдёт ли в открытый офис
Настенное исполнение рассчитано на комнату, в опенспейсе оно даёт неровное покрытие: у стены сильный сигнал, в глубине зала слабый. Для открытых площадей берут потолочное исполнение и расставляют точки по плану помещения. Смешивать оба типа в одной сети можно, управление у них общее.
Когда отгрузите
Позиция в наличии на складе в Китае. Срок поставки 14 рабочих дней до Москвы с таможенным оформлением. Цена в рублях, НДС 22 %, артикул для счёта 50087921. Коммутаторы, монтажные коробки и лицензии контроллера считаем отдельными строками спецификации.
| Стандарт Wi-Fi | Wi-Fi 7 (802.11be) |
|---|---|
| Место установки | помещение |
| Пространственные потоки | 2+2 |
| Антенны | интеллектуальные |
| Типовая мощность, Вт | 9,2 |
| Вес нетто, кг | 0,405 |
| Вес брутто, кг | 0,65 |
| Габариты В×Ш×Г, мм | 175 × 86 × 45 |
| Серия | AirEngine 5773 |
Назначение
Исполнение AirEngine 5773-23W, парт-номер 50087921. Состав: внутренняя точка доступа 802.11be, два диапазона 2 + 2, интеллектуальная антенна, USB.
Первая версия ПО, в которой поддержан этот парт-номер, это V600R024C10.

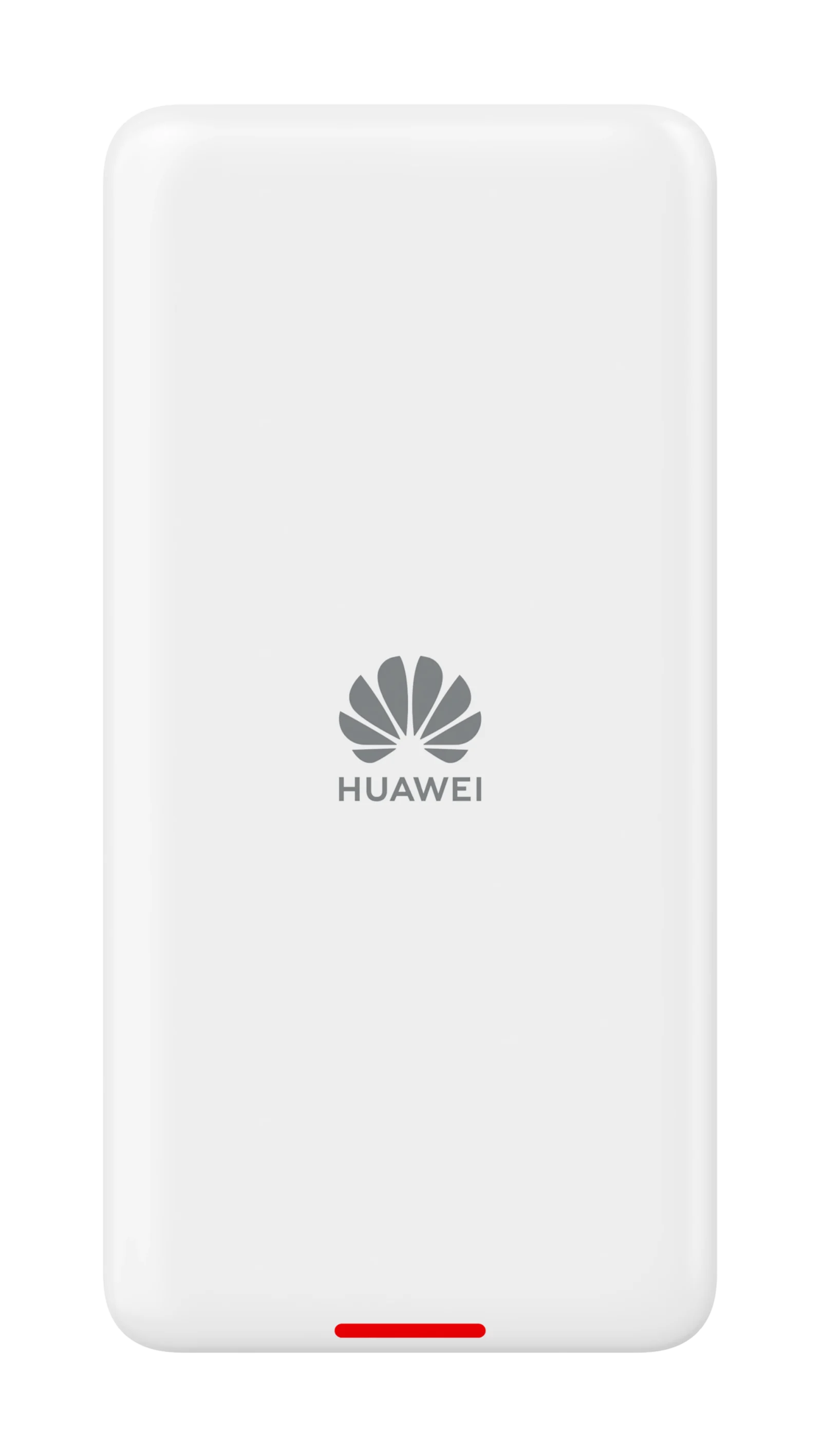

Внешний вид

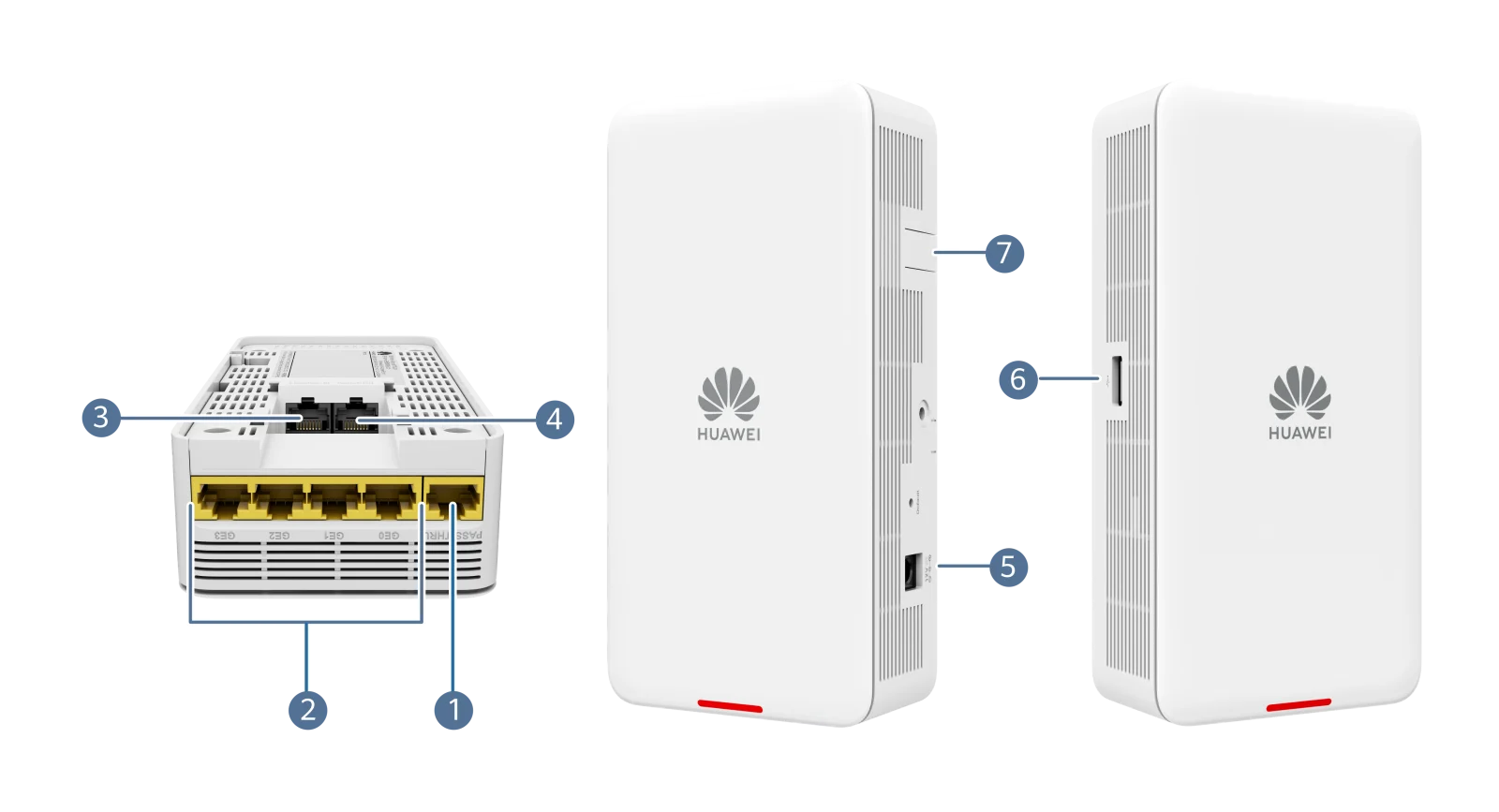

Порты и интерфейсы
- 1PASS-THRU
- 2GE0~GE3
- 32.5G с питанием PoE на входе
- 4PASS-THRU
- 5DC 12V
- 6USB
- 7Консольный порт управления
| Порт | Разъём | Описание | Что подходит |
|---|---|---|---|
| 2.5GE с питанием PoE на входе | RJ45 | Медный порт Ethernet с автовыбором 100, 1000 или 2500 Мбит/с, подключается к проводной сети и принимает питание PoE. | Сетевой кабель |
| GE0 | RJ45 | Медный порт Ethernet с автовыбором 10, 100 или 1000 Мбит/с для подключения к проводной сети. | Сетевой кабель |
| GE1 | RJ45 | Медный порт Ethernet с автовыбором 10, 100 или 1000 Мбит/с для подключения к проводной сети. | Сетевой кабель |
| GE2 | RJ45 | Медный порт Ethernet с автовыбором 10, 100 или 1000 Мбит/с для подключения к проводной сети. | Сетевой кабель |
| GE3 | RJ45 | Медный порт Ethernet с автовыбором 10, 100 или 1000 Мбит/с для подключения к проводной сети. | Сетевой кабель |
| DC 12V | Разъём постоянного тока | Подключается к адаптеру питания 12 В. | Адаптер питания 12 В |
| USB | USB Type A | Подключается к оконечному устройству IoT. | Модуль IoT |
| PASS-THRU | RJ45 | Пара сквозных портов RJ45 для прозрачного пропуска кабеля Ethernet или телефонной линии. | Сетевой кабель или телефонная линия |
| Консольный порт управления | Штыревая линейка | Консольный порт управления, работа с ним только для специалистов | - |

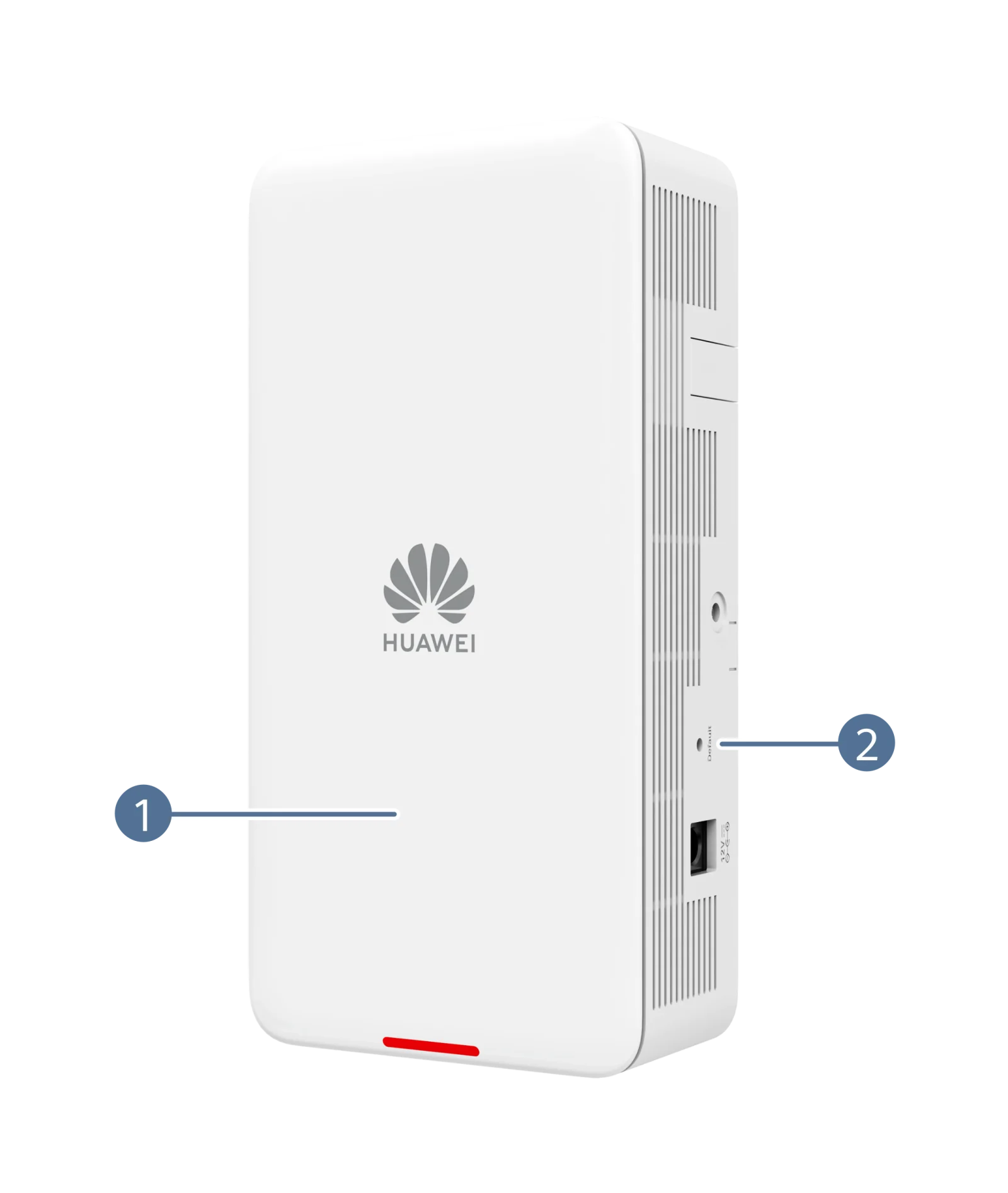

Индикаторы и кнопки
- 1Индикатор
- 2По умолчанию
- не горитСистема не работает.
- зелёный, горит ровноПитание только что подано, либо система запускается после сброса, либо запускается система верхнего уровня.
- зелёный, мигает один раз и остаётся горетьПосле снятия аппаратного сброса и запуска ПО индикатор мигает один раз, затем горит ровно до старта системы.
- зелёный, мигает медленно, 0,5 ГцТочка доступа работает, соединение Ethernet в норме, клиенты подключены.
- зелёный, мигает медленно, 0,2 ГцТочка доступа работает, соединение Ethernet в норме, клиентов нет.
- зелёный, мигает раз в 0,25 с, 4 ГцИдёт обновление ПО. После загрузки точка доступа запрашивает подключение в режиме Fit или облачного управления. Индикатор остаётся в этом состоянии, пока подключение не пройдёт.
- жёлтый, красный и зелёный горят одновременно, поэтому оттенок смещён, мигает раз в 0,25 с, 4 ГцУдержание кнопки Default дольше шести секунд сбрасывает настройки к заводским.
- красный, горит ровноСбой системы.
Кнопки и обозначения на корпусе
| Обозначение на корпусе | Название | Описание |
|---|---|---|
| По умолчанию | Кнопка сброса | Короткое нажатие перезагружает устройство. Удержание дольше шести секунд: индикатор мигает жёлтым, потому что красный и зелёный мигают одновременно, устройство сбрасывает настройки к заводским, переходит в режим Fit и перезапускается. |
Габариты, монтаж и условия эксплуатации
| Параметр | Значение |
|---|---|
| Способ установки | На стену, на потолок из гипсокартона, в монтажную коробку (86 мм, 120 мм на один пост, восьмиугольная) |
| Габариты без упаковки В×Ш×Г, мм | 175 × 86 × 45 мм |
| Габариты с упаковкой В×Ш×Г, мм | 72 × 245 × 118 мм |
| Вес без упаковки, кг | 0,405 кг |
| Вес с упаковкой, кг | 0,65 кг |
| Рабочая температура, °C | от 0 до 40 °C |
| Температура хранения, °C | от −40 до +70 °C |
| Рабочая влажность | от 5 до 95%, без конденсата |
| Рабочая высота над уровнем моря, м | от −60 до +5000 м |
| Атмосферное давление, кПа | 53–106 кПа, ETSI 300 019-2-3 |
Технические характеристики
| Параметр | Значение |
|---|---|
| Память | Флеш-память NAND 256 МБ |
| Консольный порт | Консоль по Bluetooth |
| Максимальная мощность, Вт | 13,2 без USB |
| Максимальное тепловыделение, БТЕ/ч | 42,8 БТЕ/ч |
| Тип питания | Блок питания PoE или адаптер постоянного тока |
| Номинальное входное напряжение, В | Постоянное: 12 В. PoE: 802.3at или 802.3af |
| Диапазон входного напряжения, В | Постоянное: 12 В ±10 %. PoE: 802.3at или 802.3af |
| Защита от импульсов по портам | Порт PoE. Дифференциальная помеха между 48 В и общим: 0,5 кВ (1,2/50 мкс, 42 Ом), критерий B. Синфазная помеха на землю по восьми жилам: 4 кВ (1,2/50 мкс, 42 Ом), критерий B. |
| Выход PoE | Не поддерживается |
| Всего физических портов | 4 порта GE (RJ45) с автовыбором 10, 100 или 1000 Мбит/с, 1 порт 2.5GE (RJ45) с автовыбором 100, 1000 или 2500 Мбит/с, 2 сквозных порта RJ45 |
| Заземление | Плавающая земля |
| USB | Питание по USB 2.0: 2,5 или 5 Вт |
| Слот IoT | Не поддерживается |
| BLE | BLE5.4 |
| Число радиомодулей | 2 |
| Диапазон частот | 2,4 ГГц и 5 ГГц |
| Пространственные потоки MIMO | Радиомодуль 0 на 2,4 ГГц: 2 × 2. Радиомодуль 1 на 5 ГГц: 2 × 2 |
| Стандарт Wi-Fi | 2,4 ГГц: 802.11b/g/n/ax/be. 5 ГГц: 802.11a/n/ac/ac Wave 2/ax/be |
| Радиоинтерфейс | Встроенные интеллектуальные антенны |
| Усиление антенны | 2,4 ГГц: 5 дБи на цепь в пике, 3 дБи суммарно. 5 ГГц: 5 дБи на цепь в пике, 3 дБи суммарно. BLE: 3 дБи в пике |
| Наибольшая мощность передатчика | 2,4 ГГц: 20 дБм на цепь, 23 дБм суммарно. 5 ГГц: 20 дБм на цепь, 23 дБм суммарно. BLE: менее 10 дБм |
| Мощность на один радиомодуль, дБм | 2,4 ГГц: от −10 до 20 дБм на цепь. 5 ГГц: от −10 до 20 дБм на цепь |
| Наработка на отказ, лет | 157,6381617 |
| Время восстановления, ч | 2 |
| Стабильность частоты, ppm | +/-20 |
| Питание по 802.3bt | Согласован режим питания 802.3at, ограничений по функциям нет. |
| Питание по 802.3at | Согласован режим питания 802.3at, ограничений по функциям нет. |
| Питание по 802.3af | Согласован режим питания 802.3af. USB не работает, остальные функции без ограничений. |
| Питание постоянным током | Ограничений по функциям нет. |
