Парт-номер 02354HHT

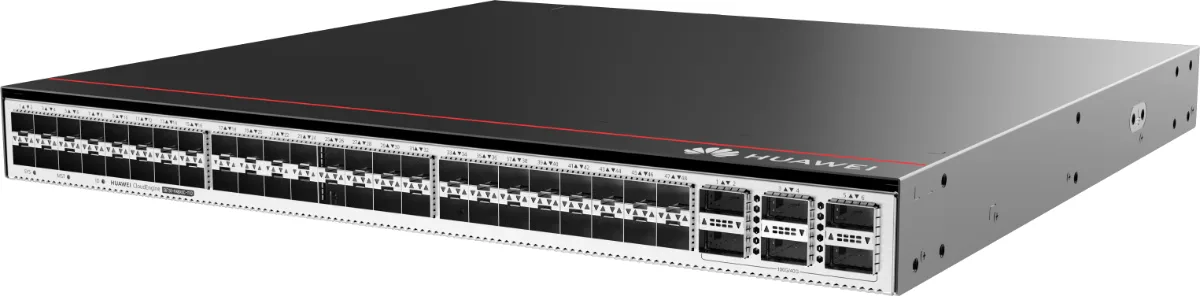

Коммутатор Huawei S6730-H48X6C-V2

48 портов
по 10 Гбит/с
Uplink 6 × 40 Гбит/с
без блока питания

от 421 828 ₽

Цена за штуку со склада в Китае

В наличии 25 шт на складе в Китае

14 рабочих дней до Москвы с таможенным оформлением.

Белый импорт. Таможенная декларация на единицу товара, договор с ООО и НДС.
Более 1 100 проектов, пять инженеров HCIE в штате. Совместимость и конфигурацию проверяем до оплаты.
Гарантия и сервис по контракту, четыре уровня SLA.

EOM - выпуск до 31 декабря 2029EOS - поддержка вендора до 31 декабря 2034

Для какой задачи это исполнение

Тот же старший узел агрегации на 48 оптических портов, но на второй версии платформы, о чём говорит индекс V2. Портовая часть совпадает с первым поколением, обновлена аппаратная база и линия прошивок. Для новой сети разумнее брать именно его: поддержка и запчасти живут дольше.

Характеристики словами

Сорок восемь оптических портов доступа 10 Гбит/с, шесть аплинков по 40 Гбит/с, всего 54 порта. Ветка H с расширенным набором функций уровня предприятия. Блок питания в поставку не входит и заказывается отдельно.

Что докупить

Трансиверы SFP+ к портам доступа и QSFP+ к аплинкам под дальность и тип волокна, два блока питания в разные вводы. Если в сети уже стоят узлы первого поколения, смешивать их можно, но прошивки в пределах одной пары лучше держать одинаковые: расхождение версий усложняет диагностику при авариях.

При замене узла первого поколения на второй удобно поднять новый рядом, перевести этажи по одному и только потом снять старый. Так переход проходит без общего простоя, а откат остаётся возможным на любом шаге. Настройка идёт через консоль, веб-интерфейс или систему управления кампусом, а прошивки в пределах одной пары узлов держат одинаковыми: расхождение версий усложняет диагностику.

Соседние исполнения

Первое поколение той же модели это S6730-H48X6C, оно дешевле. Если узлов подключается вдвое меньше, подойдёт S6730-H24X6C на 24 порта. Более простая ветка это S6730-S24X6Q. Полный список на странице серии S6730. Соседние серии собраны в категории «Коммутаторы доступа и агрегации».

Наличие и поставка

Huawei S6730-H48X6C-V2 есть на складе в Китае, 14 рабочих дней до Москвы, цена 421 828 ₽ с НДС 22 %.

Вопросы и ответы

Что даёт вторая версия платформы

Обновлённую аппаратную базу и актуальную линию прошивок. По портам и скоростям различий с первым поколением нет. Практическая польза в другом: новое поколение дольше остаётся в поддержке и в производстве, а значит проще с обновлениями безопасности и с запчастями через несколько лет.

Совместимы ли поколения между собой

В одной сети они работают вместе без проблем: протоколы общие. Осторожность нужна там, где узлы образуют пару с общей логикой резервирования, и там, где важна одинаковая версия прошивки. Смешивать поколения внутри одного стека не рекомендуется, проще держать одинаковые коробки.

Стоит ли переплачивать за V2

Для новой сети да: разница в цене небольшая по сравнению со стоимостью трансиверов и монтажа, а срок жизни платформы заметно длиннее. Если же узел докупается в уже собранную сеть на первом поколении и нужен одинаковый парк оборудования, логичнее взять ту же версию.

Когда отгрузите

Позиция в наличии на складе в Китае. Срок поставки 14 рабочих дней до Москвы с таможенным оформлением. Цена в рублях, НДС 22 %, артикул для счёта 02354HHT. Блок питания и трансиверы подбираем отдельными строками спецификации.

Характеристики позиции 02354HHT
Количество портов доступа	48
Скорость портов доступа	10 Гбит/с
Тип портов	оптические
Порты Uplink	6 × 40 Гбит/с
Скорость Uplink	40 Гбит/с
Количество портов Uplink	6
Стандарт PoE	нет
Комплектность питания	без блока питания
Всего портов, с Uplink	54
Вес брутто, кг	9,2
Типовая мощность, Вт	165
Габариты В×Ш×Г, мм	43,6 × 442 × 420
Вес нетто, кг	5,84
Максимальная мощность, Вт	207
Серия	S6730
Заказывается отдельно	блок питания

Назначение

Исполнение S6730-H48X6C-V2, парт-номер 02354HHT. Состав: 48 портов 10GE SFP+, 6 портов 40GE QSFP28 с возможностью поднять до 100GE по лицензии, без блока питания.

Huawei относит фиксированные коммутаторы Ethernet серии S к устройствам, которые совмещают доступ и передачу: они дают доступ и агрегацию, а вместе с тем несут услуги корпоративной сети. Аппаратная часть у них общая: шасси, система питания, система охлаждения и блок управления коммутацией (SCU).

Первая версия ПО, в которой поддержан этот парт-номер, это V600R022C00.

По умолчанию оптические порты QSFP28 работают на 40 Гбит/с. Лицензия RTU на 100GE поднимает скорость до 100 Гбит/с: лицензию активируют командой license active, затем выполняют active port-license и port mode 100GE в настройках интерфейса.

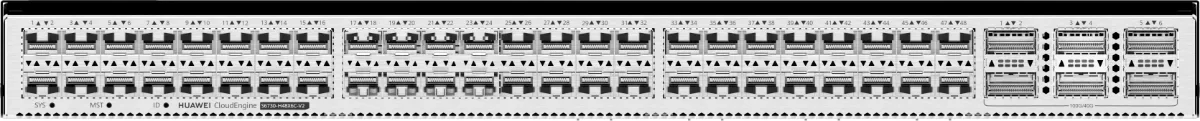

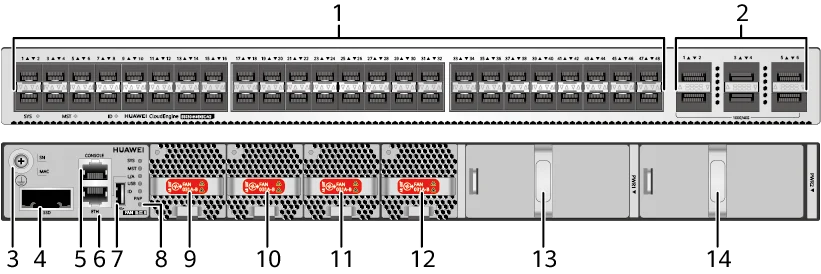

Портовая панель

1Сорок восемь портов 10GE SFP+
2Шесть оптических портов 40GE/100GE QSFP28. По умолчанию оптические порты QSFP28 работают на 40 Гбит/с. Лицензия RTU на 100GE поднимает скорость до 100 Гбит/с: лицензию активируют командой license active, затем выполняют active port-license и port mode 100GE в настройках интерфейса.
3Винт заземления. Работает с кабелем заземления.
4Слот карты SSD зарезервирован и не используется.
5Один консольный порт
6Один порт управления ETH
7Один порт USB
8Одна кнопка PNP. Удержание дольше шести секунд сбрасывает настройки к заводским, короткое нажатие перезагружает коммутатор. Перезагрузка прерывает работу сети, поэтому нажимайте кнопку осознанно.
9Слот вентиляторного модуля 1. Подходит модуль FAN-031A-B с выбросом воздуха со стороны вентиляторов
10Слот вентиляторного модуля 2. Подходит модуль FAN-031A-B с выбросом воздуха со стороны вентиляторов
11Слот вентиляторного модуля 3. Подходит модуль FAN-031A-B с выбросом воздуха со стороны вентиляторов
12Слот вентиляторного модуля 4. Подходит модуль FAN-031A-B с выбросом воздуха со стороны вентиляторов
13Слот питания 1. Подходят блоки PAC600S12-CB, PAC600S12-EB и PAC600S12-DB на 600 Вт AC и 240 В DC, а также PDC1000S12-DB на 1000 Вт DC
14Слот питания 2. Подходят блоки PAC600S12-CB, PAC600S12-EB и PAC600S12-DB на 600 Вт AC и 240 В DC, а также PDC1000S12-DB на 1000 Вт DC

Порты и интерфейсы

Порт	Разъём	Описание	Что подходит
Оптический порт 10GE SFP+	SFP+	Оптический порт 10GE SFP+ принимает и передаёт данные на 1, 2,5 или 10 Гбит/с. С модулем 10GE порт сам переходит на 10 Гбит/с. Перед установкой модуля 2.5GE порт переводят командой port mode 2.5G. С модулем GE, оптическим или медным, порт сам переходит на 1 Гбит/с.	Оптические модули GE eSFP, GE-CWDM eSFP, GE-DWDM eSFP, медные модули GE SFP. Оптические модули 2.5GE eSFP доступны с V600R025C00. Оптические модули 10GE SFP+, 10GE-CWDM SFP+ и 10GE-DWDM SFP+, медный модуль 10GE SFP+ доступен с V600R023C10. Медные кабели SFP+ длиной 1, 3, 5 и 10 м: до V600R023C00 только для стека. Кабели AOC SFP+ на 3 и 10 м. Выделенные стековые кабели SFP+ длиной 0,5 и 1,5 м только для стека, а начиная с V600R023C00 стек на них собирается без настройки.
Оптический порт 40GE/100GE QSFP28	QSFP28	По умолчанию оптические порты QSFP28 работают на 40 Гбит/с. Лицензия RTU на 100GE поднимает скорость до 100 Гбит/с: лицензию активируют командой license active, затем выполняют active port-license и port mode 100GE в настройках интерфейса. Разбивать порты QSFP28 нельзя.	Оптические модули 40GE QSFP+. Медные кабели QSFP+ длиной 1, 3 и 5 м: до V600R023C00 только для стека. Кабель AOC QSFP+ на 10 м. Оптические модули 100GE QSFP28 работают при загруженной лицензии. Медный кабель QSFP28 на 1 м до V600R023C00 только для стека и тоже требует лицензии. Медный кабель QSFP28 на 3 м до V600R024C10 работает только на портах 1 и 2, начиная с V600R024C10 ещё и на порту 3, и только для стека.
Консольный порт	RJ45	Консольный порт служит для настройки с места.	Консольный кабель
Порт управления ETH	RJ45	Через порт управления ETH коммутатор подключают к терминалу настройки или станции управления сетью.	Кабель Ethernet
Порт USB	USB 2.0 Type A	В порт USB ставят накопитель для обновления коммутатора, переноса конфигурации и других файлов. Поддерживается только USB 2.0. Накопители разных производителей ведут себя по-разному: если один не читается, возьмите другой.	USB-накопитель

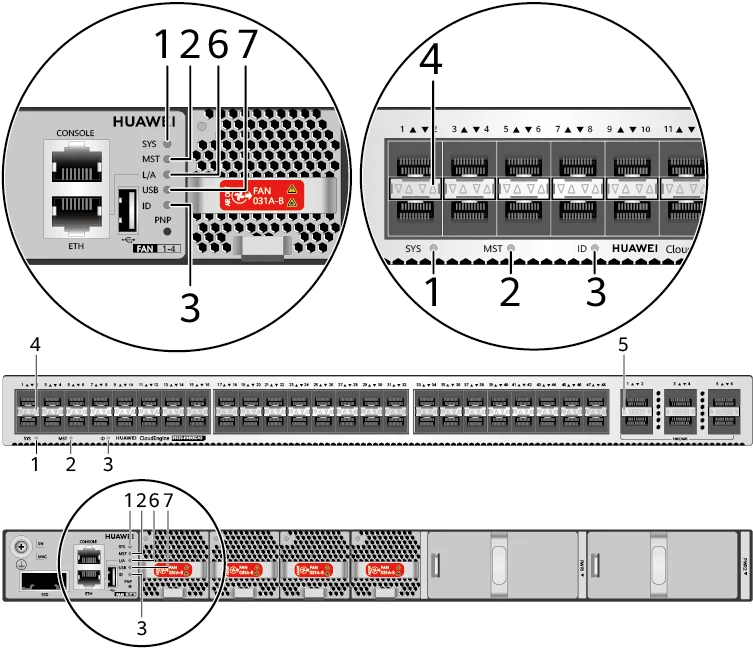

Индикаторы и кнопки

SYSИндикатор состояния системы

не горитСистема не работает.
зелёный, мигает быстроСистема запускается.
зелёный, горит ровноНа этапе подготовки к запуску индикатор SYS горит зелёным не дольше 30 секунд.
зелёный, мигает медленноСистема работает нормально.
красный, горит ровноПосле регистрации система работает нештатно, либо есть авария вентилятора, блока питания, оптического модуля или перегрева.

MSTИндикатор стека

не горитКоммутатор не ведущий в стеке.
зелёный, мигаетКоммутатор ведущий в стеке или работает отдельно.

IDИндикатор ID

не горитИндикатор ID не задействован, состояние по умолчанию.
синий, горит ровноИндикатор помогает найти нужный коммутатор. Индикатор ID включают и выключают удалённо, чтобы инженер нашёл устройство в стойке.

Индикатор порта, по два на порт. У каждого оптического порта два одноцветных индикатора: слева жёлтый ACT, справа зелёный LINK. Стрелки на корпусе показывают, где какой порт: стрелка вниз это нижний ряд, стрелка вверх верхний.

5, -Индикатор порта, по одному на порт. У каждого оптического порта один одноцветный индикатор, стрелки на корпусе показывают расположение портов.

Значение индикаторов портов зависит от режима.

L/AИндикатор порта управления

не горитПорт управления не подключён.
зелёный, горит ровноПорт управления подключён.
зелёный, мигаетПорт управления передаёт или принимает данные.

USBИндикатор развёртывания с USB

не горитНакопитель не вставлен, либо индикатор неисправен.
зелёный, горит ровноРазвёртывание с USB-накопителя прошло успешно. Если файла конфигурации нет, развёртывание повторяется, и индикатор тоже горит зелёным.
зелёный, мигаетИдёт развёртывание с USB-накопителя.
красный, горит ровноРазвёртывание с USB-накопителя не удалось.

Режим по умолчанию, индикатор LINK

зелёный, не горитПорт не подключён или выключен.
зелёный, горит ровноНа порту есть соединение.

Режим по умолчанию, индикатор ACT

жёлтый, не горитПорт не передаёт и не принимает данные.
жёлтый, мигаетПорт передаёт или принимает данные.

Режим скорости, индикатор LINK. Начиная с V600R023C00 индикаторы портов переводят в режим скорости командой set device led mode speed diagnostic, через 45 секунд возвращается режим по умолчанию.

не горитПорт не подключён или выключен.
зелёный, горит ровноПорт 1GE/10GE SFP+ работает на 1 Гбит/с. Порт 1GE/10GE/25GE SFP28 работает на 1 или 10 Гбит/с.
зелёный, мигаетПорт 1GE/10GE SFP+ работает на 10 Гбит/с. Порт 1GE/10GE/25GE SFP28 работает на 25 Гбит/с.

Режим по умолчанию

не горитПорт не подключён или выключен.
зелёный, горит ровноНа порту есть соединение.
зелёный, мигаетПорт передаёт или принимает данные.

Режим скорости. Начиная с V600R023C00 индикаторы портов переводят в режим скорости командой set device led mode speed diagnostic, через 45 секунд возвращается режим по умолчанию.

не горитПорт не подключён или выключен.
зелёный, горит ровноПорт 40GE/100GE QSFP28 работает на 40 Гбит/с.
зелёный, мигаетПорт 40GE/100GE QSFP28 работает на 100 Гбит/с. Порт 40GE QSFP+ работает на 40 Гбит/с.

Питание

Коммутатор работает с одним блоком питания или с двумя по схеме 1+1. Съёмные блоки AC и DC можно ставить вместе.

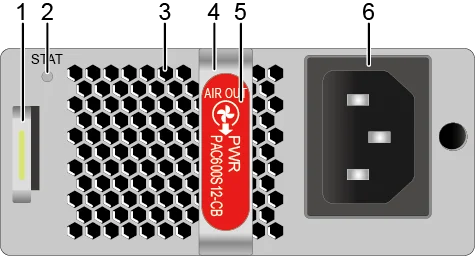

PAC600S12-CB (Блок питания 600 Вт, AC и 240 В DC)

Параметр	Значение
Описание	Блок питания 600 Вт, AC и 240 В DC
Парт-номер	02312FFU
Модель	PAC600S12-CB

STATИндикатор работы

не горитПитание на входе ненормально (нет входа, повышенное или пониженное напряжение) либо выход ненормален (повышенный ток, повышенное напряжение, короткое замыкание или перегрев).
зелёный, горит ровноБлок питания работает нормально.

Функция	Описание
Защита от повышенного входного тока	В этом состоянии защиты блок питания прекращает подачу и не возобновляет её автоматически после возврата входного тока в рабочий диапазон.
Защита от повышенного выходного тока	В этом состоянии защиты блок питания подаёт питание с перерывами. Когда выходной ток в допустимом диапазоне, подача восстанавливается автоматически.
Защита от короткого замыкания на выходе	В этом состоянии защиты блок питания подаёт питание с перерывами. После устранения короткого замыкания подача восстанавливается автоматически.
Защита от перегрева	Когда температура блока питания превышает заданный порог, блок прекращает подачу питания. После возврата температуры в рабочий диапазон подача возобновляется автоматически.
Горячая замена	Поддерживается

Если блок питания перешёл в защиту от перегрева, снизьте температуру в помещении. После возврата температуры в рабочий диапазон блок сам возобновит подачу питания.

Параметр	Значение
Габариты без упаковки В×Ш×Г, мм	40 × 90 × 215 мм
Вес без упаковки, кг	0,95 кг
Число входов	1
Номинальное входное напряжение, В	от 100 до 240 В AC, 50 или 60 Гц; 240 В DC
Диапазон входного напряжения, В	от 90 до 290 В AC, от 45 до 65 Гц; от 190 до 290 В DC
Наибольший входной ток, А	от 100 до 240 В AC: 8 А; 240 В DC: 4 А
Номинальное выходное напряжение, В	12 В
Номинальный выходной ток, А	50 А
Номинальная выходная мощность, Вт	600 Вт
Способ отвода тепла	Отвод тепла вентилятором
Горячая замена	Поддерживается

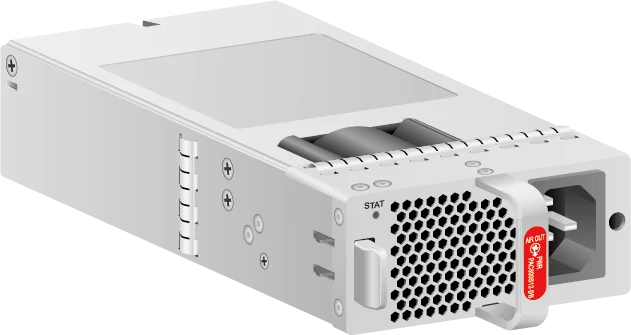

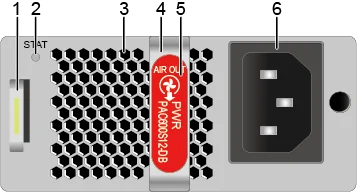

PAC600S12-DB (Блок питания 600 Вт, AC и 240 В DC)

Параметр	Значение
Описание	Блок питания 600 Вт, AC и 240 В DC
Парт-номер	02131740
Модель	PAC600S12-DB

STATИндикатор работы

не горитПитание на входе ненормально (нет входа, повышенное или пониженное напряжение) либо выход ненормален (повышенный ток, повышенное напряжение, короткое замыкание или перегрев).
зелёный, горит ровноБлок питания работает нормально.

Функция	Описание
Защита от повышенного входного тока	В этом состоянии защиты блок питания прекращает подачу и не возобновляет её автоматически после возврата входного тока в рабочий диапазон.
Защита от повышенного выходного тока	В этом состоянии защиты блок питания подаёт питание с перерывами. Когда выходной ток в допустимом диапазоне, подача восстанавливается автоматически.
Защита от короткого замыкания на выходе	В этом состоянии защиты блок питания подаёт питание с перерывами. После устранения короткого замыкания подача восстанавливается автоматически.
Защита от перегрева	Когда температура блока питания превышает заданный порог, блок прекращает подачу питания. После возврата температуры в рабочий диапазон подача возобновляется автоматически.
Горячая замена	Поддерживается

Параметр	Значение
Габариты без упаковки В×Ш×Г, мм	40 × 90 × 215 мм
Вес без упаковки, кг	0,95 кг
Число входов	1
Номинальное входное напряжение, В	от 100 до 240 В AC, 50 или 60 Гц; 240 В DC
Диапазон входного напряжения, В	от 90 до 290 В AC, от 45 до 65 Гц; от 190 до 290 В DC
Наибольший входной ток, А	от 100 до 240 В AC: 8 А; 240 В DC: 4 А
Номинальное выходное напряжение, В	12 В
Номинальный выходной ток, А	50 А
Номинальная выходная мощность, Вт	600 Вт
Способ отвода тепла	Отвод тепла вентилятором
Горячая замена	Поддерживается

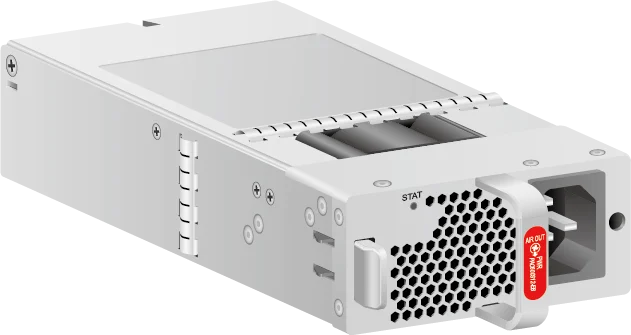

PAC600S12-EB (Блок питания 600 Вт, AC и 240 В DC)

Параметр	Значение
Описание	Блок питания 600 Вт, AC и 240 В DC
Парт-номер	02312FFU-002
Модель	PAC600S12-EB

STATИндикатор работы

не горитПитание на входе ненормально (нет входа, повышенное или пониженное напряжение) либо выход ненормален (повышенный ток, повышенное напряжение, короткое замыкание или перегрев).
зелёный, горит ровноБлок питания работает нормально.

Функция	Описание
Защита от повышенного входного тока	В этом состоянии защиты блок питания прекращает подачу и не возобновляет её автоматически после возврата входного тока в рабочий диапазон.
Защита от повышенного выходного тока	В этом состоянии защиты блок питания подаёт питание с перерывами. Когда выходной ток в допустимом диапазоне, подача восстанавливается автоматически.
Защита от короткого замыкания на выходе	В этом состоянии защиты блок питания подаёт питание с перерывами. После устранения короткого замыкания подача восстанавливается автоматически.
Защита от перегрева	Когда температура блока питания превышает заданный порог, блок прекращает подачу питания. После возврата температуры в рабочий диапазон подача возобновляется автоматически.
Горячая замена	Поддерживается

Параметр	Значение
Габариты без упаковки В×Ш×Г, мм	40 × 90 × 215 мм
Вес без упаковки, кг	0,985 кг
Число входов	1
Номинальное входное напряжение, В	от 100 до 240 В AC, 50 или 60 Гц; 240 В DC
Диапазон входного напряжения, В	от 90 до 290 В AC, от 45 до 65 Гц; от 190 до 290 В DC
Наибольший входной ток, А	от 100 до 240 В AC: 8 А; 240 В DC: 4 А
Номинальное выходное напряжение, В	12 В
Номинальный выходной ток, А	50 А
Номинальная выходная мощность, Вт	600 Вт
Способ отвода тепла	Отвод тепла вентилятором
Горячая замена	Поддерживается

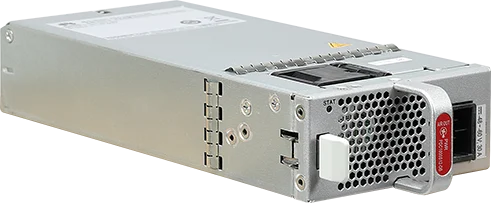

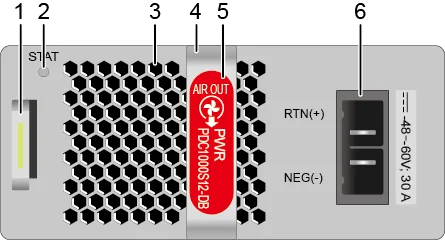

PDC1000S12-DB (Блок питания DC 1000 Вт)

Параметр	Значение
Описание	Блок питания DC 1000 Вт
Парт-номер	02312QJK
Модель	PDC1000S12-DB

STATИндикатор работы

не горитПитание на входе ненормально (нет входа, повышенное или пониженное напряжение) либо выход ненормален (повышенное напряжение или перегрев).
зелёный, горит ровноВыход блока питания в норме.

Функция	Описание
Защита по входу	Защищает от повышенного входного напряжения, пониженного входного напряжения и повышенного входного тока.
Защита по выходу	Защищает от повышенного выходного напряжения, повышенного выходного тока и короткого замыкания на выходе.
Защита от перегрева	Когда температура блока питания превышает заданный порог, блок прекращает подачу питания. После возврата температуры в рабочий диапазон подача возобновляется автоматически.
Горячая замена	Поддерживается

Параметр	Значение
Габариты без упаковки В×Ш×Г, мм	40 × 90 × 215 мм
Вес без упаковки, кг	1,02 кг
Число входов	1
Номинальное входное напряжение, В	от −48 до −60 В DC
Диапазон входного напряжения, В	от −38,4 до −72 В DC
Наибольший входной ток, А	30 А
Номинальное выходное напряжение, В	12 В
Номинальный выходной ток, А	83,3 А
Номинальная выходная мощность, Вт	1000 Вт
Способ отвода тепла	Отвод тепла вентилятором
Горячая замена	Поддерживается

Охлаждение и направление обдува

Коммутатор охлаждают съёмные вентиляторные модули. Воздух заходит спереди и выходит через заднюю панель.

Схема показывает только направление обдува, вид устройства условный.

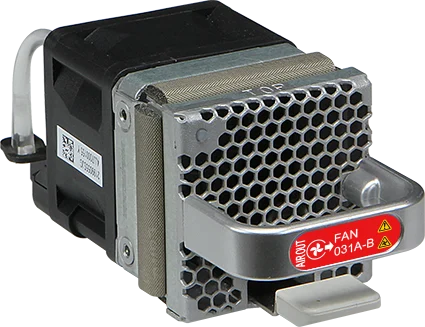

FAN-031A-B (Вентиляторный модуль (исполнение B, выброс воздуха со стороны вентиляторов))

Параметр	Значение
Описание	Вентиляторный модуль (исполнение B, выброс воздуха со стороны вентиляторов)
Парт-номер	02352CAB
Модель	FAN-031A-B

Индикатор вентиляторного модуля

не горитВентиляторный модуль не работает.
зелёный, горит ровноВентиляторный модуль запускается.
зелёный, мигает медленноВентиляторный модуль работает нормально.
красный, горит ровноУ вентиляторного модуля аппаратная неисправность, его нужно заменить. Обычные причины: короткое замыкание, заклинившие лопасти, отказ самого модуля.

Функции и возможности	Описание
Основная функция	В вентиляторном модуле один вентилятор для охлаждения шасси.
Горячая замена	Поддерживается

Параметр	Значение
Габариты без упаковки В×Ш×Г, мм	40 × 40 × 100,3 мм
Вес без упаковки, кг	0,1 кг
Число вентиляторов	1
Максимальная мощность, Вт	21,6 Вт
Максимальное тепловыделение, БТЕ/ч	73,7 БТЕ/ч
Максимальная частота вращения, об/мин	24500 ± 10 %
Максимальный расход воздуха, куб. футов в минуту	31 CFM
Направление обдува	Выброс воздуха со стороны панели вентиляторного модуля

Стекирование

Выделенные стековые кабели это тоже медные кабели, они нужны для объединения устройств в стек. Стек на таких кабелях собирается без настройки.

Модель	Длина	Электрические параметры	Радиус изгиба	Разъём	Парт-номер
SFP+STACK-CU0M5	0,5 м	Пассивный	25 мм	SFP+ в SFP+	02311VGK
SFP+STACK-CU1M5	1,5 м	Пассивный	25 мм	SFP+ в SFP+	02311VGN
SFP+STACK-CU3M	3 м	Пассивный	25 мм	SFP+ в SFP+	02315LYV
SFP28-STACK-CU0M5	0,5 м	Пассивный	35 мм	SFP28 в SFP28	02315BQJ
SFP28-STACK-CU1M5	1,5 м	Пассивный	35 мм	SFP28 в SFP28	02315BQK
SFP28-STACK-CU3M	3 м	Пассивный	35 мм	SFP28 в SFP28	02315LYU
QSFP-100G-CU2M	2 м	Пассивный	45 мм	QSFP28 в QSFP28	02313HVK

Совместимые модули и кабели

Кабель Ethernet

Кабелем Ethernet терминал обслуживания подключают к консольному порту устройства для местного или удалённого обслуживания.

По частоте и отношению сигнала к шуму распространённые сетевые кабели делятся на категорию 5 (Cat 5), категорию 5e (Cat 5e) и категорию 6 (Cat 6). Это витые пары с разъёмами RJ45 и дальностью до 100 м. Есть также категории 1, 2, 3, 4, 6a и 7. Чем выше номер, тем новее стандарт, выше полоса пропускания и цена.

По наличию экрана сетевые кабели делятся на экранированную витую пару (STP) и неэкранированную (UTP). Экранированные кабели снижают излучение, защищают от перехвата данных и от внешних электромагнитных помех. При той же категории они дают более высокую скорость передачи, но стоят дороже и сложнее в монтаже. Неэкранированные дешевле, легче и гибче, на обычных сетях разница почти не заметна, поэтому их применяют чаще. Полный дуплекс на 10 Гбит/с обеспечивает только экранированный кабель категории 7.

Категория кабеля	Где применяется	Рабочая частота	Максимальная скорость	Дальность
Cat 5	сети 100Base-T и 10Base-T	от 1 до 100 МГц	100 Мбит/с	100 м
Cat 5e	сети 1000Base-T	от 1 до 100 МГц	1000 Мбит/с	100 м
Cat 6	сети 1000Base-T	от 1 до 250 МГц	1000 Мбит/с	100 м
Cat 6a	сети 10GBase-T	от 1 до 500 МГц	10 Гбит/с	100 м
Cat 7	сети 10GBase-T	от 1 до 600 МГц	10 Гбит/с	100 м

Кабели Ethernet делятся на прямые и перекрёстные.

Прямой кабель: витые пары в разъёмах RJ45 на обоих концах обжаты в одном порядке. Прямым кабелем соединяют устройства разных типов, например компьютер и коммутатор.
Перекрёстный кабель: витые пары в разъёмах RJ45 на концах обжаты в разном порядке. Перекрёстным кабелем соединяют устройства или интерфейсы одного типа, например два компьютера.

Перекрёстный и прямой кабели отличаются только порядком жил, данные они передают одинаково.

Коммутаторы Huawei серии S работают и с прямым, и с перекрёстным кабелем: порты сами подстраиваются под тип кабеля.

Если оборудование по стандарту EN 50121-4 работает в условиях, которые тот же стандарт описывает, ставьте экранированные кабели Ethernet.

Оптические модули GE eSFP

Для этой модели: начиная с версии V600R025C00.

LE2MGSC40DE0
LE2MGSC40ED0
S-SFP-GE-LH40-SM1310
S-SFP-GE-LH40-SM1550
S-SFP-GE-LH80-SM1550
SFP-GE-BXU1-SC
SFP-GE-EX-C
SFP-GE-LX-SM1310 (02315200)
SFP-GE-LX-SM1310-BIDI (02315285)
SFP-GE-LX-SM1490-BIDI (02315286)
SFP-GE-LX10-C
SFP-GE-SX-C (02312UUB)
SFP-GE-ZBXD1
SFP-GE-ZBXU1
eSFP-GE-SX-MM850 (02315204)
eSFP-GE-ZX100-SM1550
OGSC10DD0
OGSC40DD0
OGSM01880
SFP-GE-BX-D1-I
SFP-GE-BX-U1-I
SFP-GE-BX40-D-I
SFP-GE-BX40-U-I
eSFP-GE-SX-MM850 (02313URD)
SFP-GE-LX-SM1310 (02313URF)
SFP-GE-SX-C (02314KKF)
SFP-GE-LX-SM1310-BIDI (02314KKJ)
SFP-GE-LX-SM1490-BIDI (02314KKH)
SFP-GE-ER-I

Медные модули GE SFP

SFP-1000BaseT (02314171)
SFP-1000BaseT (02313URG)
SFP-1000BaseT-G2

Оптические модули 2.5GE eSFP

Для этой модели: начиная с версии V600R025C00.

SFP-2.5G-FR
SFP-2.5G-SR-I
eSFP-2.5G-iLR-BXD1
SFP-2.5G-LR
eSFP-2.5G-iLR-BXU1

Оптические модули 10GE SFP+

OMXD30000 (02318169)
OSX010000 (02318170)
OSX040N01 (02310CNF)
SFP-10G-ER-1310
SFP-10G-ER-C
SFP-10G-ER-SM1270-BIDI
SFP-10G-ER-SM1330-BIDI
SFP-10G-LR-C (02312UUG)
SFP-10G-SR-C
SFP-10G-USR (02310MNW)
SFP-10G-ZR
OMXD30000 (02313URC)
OSX010000 (02313URK)
SFP-10G-USR (02313URN)
SFP+10GE-LH10-SM1310
SFP-10G-BXD1
SFP-10G-BXU1
SFP-10G-SR
SFP-10G-iLR
SFP-10G-iLR-C
SFP-10G-LR-I (02313ABG)
OSX040N01 (02314KKG)
SFP-10G-LR (02313URL)
SFP-10G-LR-C (02314KKE)
SFP-10G-LR (02310QDJ)
SFP-10G-LR-I (02314LBW)
SFP-10G-ZR-BXD1
SFP-10G-ZR-BXU1
SFP-10G-LR (02315NNR)

Оптические модули 40GE QSFP+

QSFP-40G-ER4
QSFP-40G-LR4 (02310MHS)
QSFP-40G-LX4
QSFP-40G-SDLC-PAM
QSFP-40G-SR-BD
QSFP-40G-SR4
QSFP-40G-eSDLC-PAM
QSFP-40G-eSM4
QSFP-40G-eSR4 (02310RMB)
QSFP-40G-iSM4
QSFP-40G-iSR4 (02310MHR)
QSFP-40G-LR4-Lite (02311YVB)
QSFP-40G-LX4-MM
QSFP-40G-LR4 (02313URY)
QSFP-40G-LR4-Lite (02313URS)
QSFP-40G-eSR4 (02313URU)
QSFP-40G-iSR4 (02313URW)

Габариты, монтаж и условия эксплуатации

Параметр	Значение
Габариты без упаковки В×Ш×Г, мм	Базовые габариты без выступающих частей: 43,6 × 442,0 × 420,0 мм. Наибольшие габариты, где глубина считается от портов до выступов сзади: 43,6 × 442,0 × 446,0 мм
Габариты с упаковкой В×Ш×Г, мм	175,0 × 650,0 × 550,0 мм
Вес без упаковки, кг	5,84 кг
Вес с упаковкой, кг	9,2 кг
Шум при обычной температуре, звуковая мощность, дБ(А)	65 дБ(А)
Шум при обычной температуре, звуковое давление, дБ(А)	52 дБ(А)
Рабочая температура, °C	от −5 до +45 °C
Допустимая скорость изменения температуры, °C	На высоте от 1800 до 5000 м предельная рабочая температура падает на 1 °C с каждыми 220 м подъёма. При температуре ниже 0 °C устройство не запускается. С модулем QSFP-100G-ER4 рабочая температура от −5 до +40 °C.
Температура хранения, °C	от −40 до +70 °C
Рабочая влажность	от 5 до 95%, без конденсата
Рабочая высота над уровнем моря, м	от 0 до 5000 м
Высота хранения, м	от 0 до 5000 м

Технические характеристики

Параметр	Значение
Высота корпуса, U	1 U
Материал корпуса	Металл
Типовая мощность, Вт	165 Вт
Типовое тепловыделение, БТЕ/ч	563 БТЕ/ч
Максимальная мощность, Вт	При 45 °C, полной загрузке и двух блоках питания: 207 Вт. При 45 °C, полной загрузке, дальнобойных оптических модулях, вентиляторах на полных оборотах и двух блоках питания: 291 Вт
Максимальное тепловыделение, БТЕ/ч	При 45 °C, полной загрузке и двух блоках питания: 706,30. При 45 °C, полной загрузке, дальнобойных оптических модулях, вентиляторах на полных оборотах и двух блоках питания: 992,92
Мощность без нагрузки, Вт	97 Вт
Наработка на отказ, лет	56,87
Наличие	> 0.99999
Число слотов карт расширения	0
Число слотов питания	2
Число вентиляторных модулей	4
Резервирование питания	Резервирование 1+1. Съёмные блоки AC и DC можно ставить в один коммутатор вместе.
Тип питания	Съёмный блок питания
Номинальное входное напряжение, В	Вход AC: от 100 до 240 В, 50/60 Гц. Вход HVDC: 240 В. Вход DC: от −48 до −60 В.
Диапазон входного напряжения, В	Вход AC: от 90 до 290 В, от 45 до 65 Гц. Вход HVDC: от 190 до 290 В. Вход DC: от −38,4 до −72 В.
Наибольший входной ток, А	Значения зависят от установленных съёмных блоков питания.
Оперативная память	4 ГБ
Флеш-память	Объём: 2 ГБ
Консольный порт	RJ45
Порт управления ETH	RJ45
USB	Поддерживается
RTC	Поддерживается
Вход RPS	Не поддерживается
Защита от импульсов по портам, кВ	-
Защита от импульсов по питанию, кВ	С блоком питания AC: ±6 кВ дифференциальная и ±6 кВ синфазная. С блоком DC: ±2 кВ дифференциальная и ±4 кВ синфазная.
Степень защиты оболочки	IP20
Тип вентиляторов	Съёмный
Охлаждение	Охлаждение вентилятором с автоматической регулировкой оборотов
Направление обдува	Забор воздуха спереди, выброс назад
PoE	Не поддерживается
Сертификация	Сертификация по ЭМС, безопасности и производству

Совместимые комплектующие

Парт-номер 02310QBJ
Оптический SFP-модуль Huawei SFP-10G-BXU1
SFP+, 10 Гбит/с, одномодовое, 1270 нм
По запросу
Парт-номер 02310QDT
Оптический SFP-модуль Huawei SFP-10G-BXD1
SFP+, 10 Гбит/с, одномодовое, 1330 нм
По запросу
Парт-номер 02315204
Оптический SFP-модуль Huawei eSFP-GE-SX-MM850
SFP, 1 Гбит/с, многомодовое, 850 нм
По запросу
Парт-номер 02311KNQ
AOC-кабель Huawei QSFP-100G-AOC-10M
QSFP28, 100 Гбит/с, 10 м, AOC-кабель
По запросу
Парт-номер 02310QWH
AOC-кабель Huawei SFP-10G-AOC10M
SFP+, 10 Гбит/с, 10 м, AOC-кабель
По запросу
Парт-номер 02310MUH
DAC-кабель Huawei QSFP-40G-CU3M
QSFP+, 40 Гбит/с, 3 м, DAC-кабель
По запросу
Парт-номер 02311VGN
Кабель стекирования Huawei SFP+STACK-CU1M5
1,5 м, кабель стекирования
По запросу
Парт-номер 02315BQK
Кабель стекирования Huawei SFP28-STACK-CU1M5
1,5 м, кабель стекирования
По запросу
