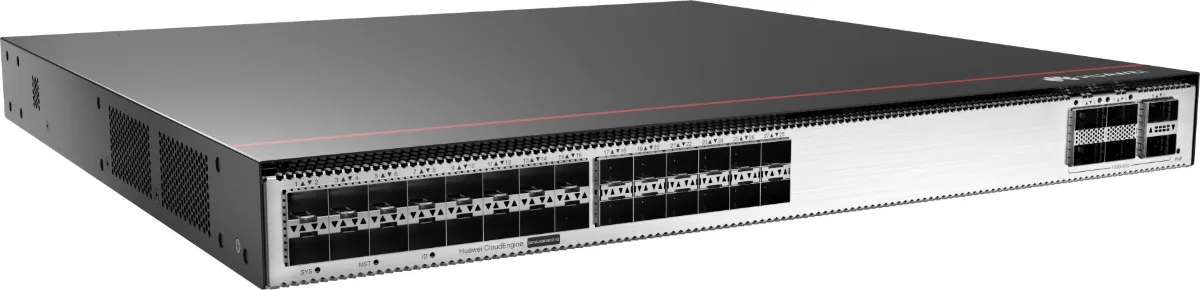

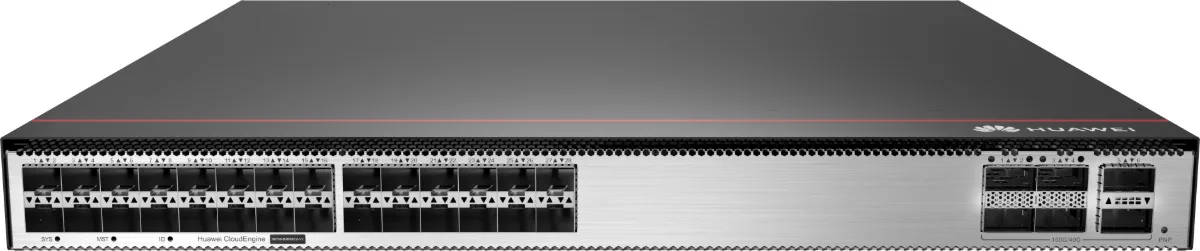

Коммутатор Huawei S6730-H28X6CZ-V2, комплект, 28 оптических портов 10G, Uplink 6 × 100G, без блока питания
- 28 × 10 Гбит/с
- 6 × 100 Гбит/с
- без PoE
- без блока питания
- Белый импорт. Таможенная декларация на единицу товара, договор с ООО и НДС.
- Более 1 100 проектов, пять инженеров HCIE в штате. Совместимость и конфигурацию проверяем до оплаты.
- Гарантия и сервис по контракту, четыре уровня SLA.
Коммутатор агрегации Huawei CloudEngine S6730-H28X6CZ-V2. Подключает пользователей и оборудование к сети и собирает трафик на уровень выше. Порты доступа идут к оборудованию, порты Uplink к агрегации или к ядру. По даташиту серии Huawei размеры коммутатора 43,6 × 442 × 420 мм. Типовое потребление 203 Вт. В серии S6730 это исполнение отличает количество портов доступа: 28; скорость портов доступа: 10 Гбит/с; порты Uplink: 6 × 100 Гбит/с. В комплект не входит: блок питания. Эта модель идёт в каталоге под 2 артикулами: 02354VCR, 02354VUF. Отличий между ними в поставочном каталоге нет, поэтому перед заказом сверяем исполнение по документации Huawei. Здесь артикул 02354VCR.
Характеристики коротко
Полный список в таблице ниже. Для подбора важны количество портов доступа 28; тип портов оптические; количество портов uplink 6; комплектность питания без блока питания. В карточке указаны ещё всего портов 34 с Uplink; количество слотов расширения 1. Эти значения взяты из товарного имени, из фактов позиции и из прайс-листа Huawei, то есть из источников производителя, а не из общего описания серии.
Совместимость
С этой позицией берут Оптический SFP-модуль SFP-10G-BXU1, Оптический SFP-модуль SFP-10G-BXD1, Оптический SFP-модуль eSFP-GE-SX-MM850. Полный список совместимых комплектующих собран ниже на странице: там видно, что уже проверено на совместимость, а что придётся согласовать отдельно.
Установка
По монтажу: мощность 203 Вт закладывается в расчёт питания и охлаждения; вес брутто 10,04 кг, это важно для расчёта доставки.
Что проверяем до отгрузки
Сверяем парт-номер 02354VCR с маркировкой на коробке и на самом изделии, проверяем целостность упаковки и пломб, комплектность по спецификации вендора. Позиции, которые ставятся в работающую сеть, прогоняем на стенде и проверяем версию программного обеспечения. Расхождение с заказом ловится у нас, а не у вас на объекте.
Поставка
Позиция идёт под заказ: срок и цену подтверждаем при расчёте. Возим белым импортом, таможенная декларация оформляется на единицу товара, договор с ООО и НДС.
Гарантия и документы
На позицию 02354VCR даём гарантию по контракту: срок и уровень сервиса фиксируются в договоре, доступны четыре уровня SLA вплоть до замены на следующий рабочий день. Комплект документов полный: таможенная декларация на единицу товара, договор с ООО, счёт с НДС, закрывающие документы после поставки. Это важно для позиций, которые идут в проект с приёмкой и в тендерную отчётность.
Жизненный цикл
Huawei прекращает выпуск модели 31 декабря 2029. Вендорская поддержка заявлена до 31 декабря 2034. Для расширения и замены в работающей сети позиция доступна, для нового проекта имеет смысл сравнить её с актуальной серией.
Вопросы и ответы
Что входит в поставку этой позиции
Поставляется сама позиция 02354VCR в заводской упаковке. Дополнительные кабели, модули и лицензии в комплект не входят, их считают отдельной строкой. Точный состав под вашу конфигурацию инженеры подтверждают в расчёте вместе с ценой и сроком.
Подойдёт ли эта позиция к моему оборудованию
Совместимость зависит не только от модели, но и от версии программного обеспечения, свободных слотов и схемы питания. Пришлите модель и текущую конфигурацию: инженеры HCIE сверят её до оплаты и скажут, что встанет без переделок, а что потребует замены.
Сколько ждать поставку и как оформляется сделка
Позиция идёт под заказ. Срок считаем по текущей доступности у вендора и подтверждаем в расчёте вместе с ценой. Возим белым импортом: таможенная декларация оформляется на единицу товара, договор заключаем с ООО, работаем с НДС. Закрывающие документы отдаём полным комплектом.
Что значат даты EOM и EOS для этой позиции
Huawei прекращает выпуск модели 31 декабря 2029. Вендорская поддержка заявлена до 31 декабря 2034. Для расширения и ремонта работающей сети это рабочий вариант: запас на складах и на вторичном рынке есть, а совместимость с уже установленным оборудованием гарантирована. Для нового проекта лучше сравнить с актуальной серией.
| Количество портов доступа | 28 |
|---|---|
| Скорость портов доступа | 10 Гбит/с |
| Тип портов | оптические |
| Порты Uplink | 6 × 100 Гбит/с |
| Скорость Uplink | 100 Гбит/с |
| Количество портов Uplink | 6 |
| Стандарт PoE | нет |
| Комплектность питания | без блока питания |
| Всего портов, с Uplink | 34 |
| Количество слотов расширения | 1 |
| Вес брутто, кг | 10,04 |
| Типовая мощность, Вт | 203 |
| Габариты В×Ш×Г, мм | 43,6 × 442 × 420 |
| Серия | S6730 |
| Заказывается отдельно | блок питания |
| Единица поставки | штука |
| Снятие с продажи | 2029-12-31 |
| Окончание поддержки | 2034-12-31 |
Документация Huawei
Об устройстве
Исполнение S6730-H28X6CZ-V2 в комплекте, парт-номер 02354VCR. Состав: 28 портов 10GE SFP+, 6 портов 100GE QSFP28, с лицензией, 1 слот расширения, без блока питания.
Серию S Huawei выпускает на единой аппаратной базе: общие шасси, питание, охлаждение и блок управления коммутацией (SCU). Эти фиксированные коммутаторы Ethernet ставят на уровень доступа и агрегации, они пропускают трафик корпоративной сети.
Первая версия ПО, в которой поддержан этот парт-номер, это V600R022C00.
По умолчанию лицензия RTU на 100GE активирована, а порты QSFP28 работают на 40 Гбит/с. Командами active port-license и port mode 100GE в настройках интерфейса порты переводят на 100 Гбит/с.

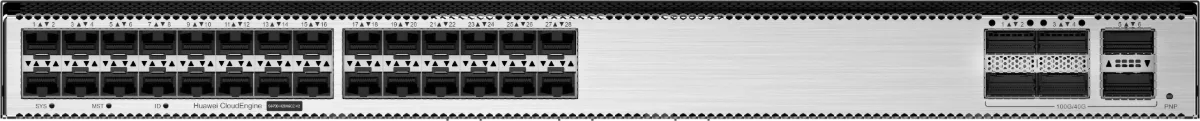

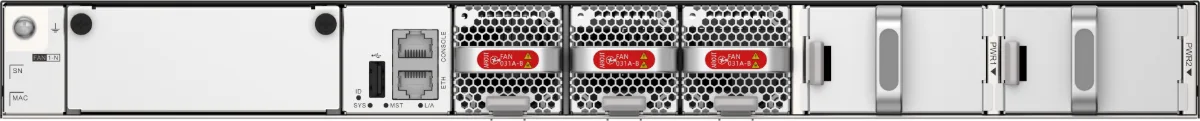

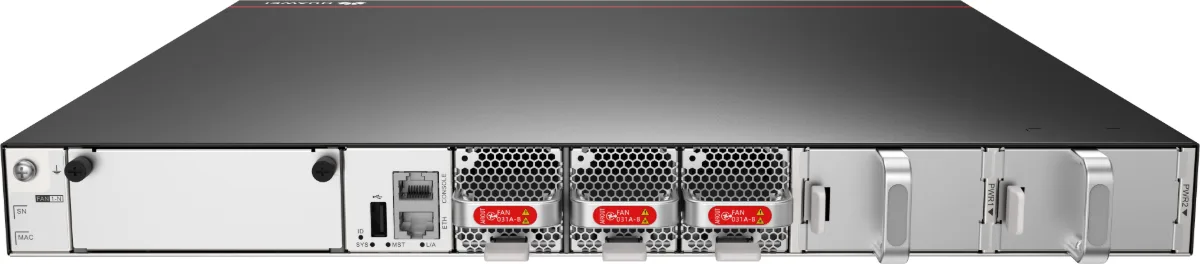

Портовая панель
- 1Двадцать восемь оптических портов 10GE SFP+
- 2Шесть оптических портов 40GE/100GE QSFP28. По умолчанию лицензия RTU на 100GE активирована, а порты QSFP28 работают на 40 Гбит/с. Командами active port-license и port mode 100GE в настройках интерфейса порты переводят на 100 Гбит/с.
- 3Одна кнопка PNP. Удержание дольше шести секунд сбрасывает настройки к заводским, короткое нажатие перезагружает коммутатор. Перезагрузка прерывает работу сети, поэтому нажимайте кнопку осознанно.
- 4Винт заземления. Работает с кабелем заземления.
- 5Слот карты. До V600R024C00 слот зарезервирован. Подходят карты HSIC-X08S000 начиная с V600R024C00, HSIC-Y08S000 начиная с V600R024C10, HSIC-Q04S000 (02315SDP), HSIC-Q04S000 (02315SDP-001), HSIC-C04S000 (02315SDN) и HSIC-C04S000 (02315SDN-001) начиная с V600R026C00
- 6Один порт USB
- 7Один порт управления ETH
- 8Один консольный порт
- 9Слот вентиляторного модуля 1. Подходит модуль FAN-031A-B с выбросом воздуха со стороны вентиляторов
- 10Слот вентиляторного модуля 2. Подходит модуль FAN-031A-B с выбросом воздуха со стороны вентиляторов
- 11Слот вентиляторного модуля 3. Подходит модуль FAN-031A-B с выбросом воздуха со стороны вентиляторов
- 12Слот питания 1. Подходят блоки PDC400S12-CB, доступен с V600R024C00, а также PAC600S12-PB, PAC1K2S12-PB и PDC1K2S12-CE
- 13Слот питания 2. Подходят блоки PDC400S12-CB, доступен с V600R024C00, а также PAC600S12-PB, PAC1K2S12-PB и PDC1K2S12-CE
Порты и интерфейсы
| Порт | Разъём | Описание | Что подходит |
|---|---|---|---|
| Оптический порт 10GE SFP+ | SFP+ | Оптический порт 10GE SFP+ передаёт и принимает данные на 100 Мбит/с, 1 Гбит/с, 2,5 Гбит/с или 10 Гбит/с. С модулем 10GE порт сам переходит на 10 Гбит/с, с оптическим или медным модулем GE на 1 Гбит/с, с модулем FE на 100 Мбит/с. Перед установкой модуля 2.5GE переведите порт на 2,5 Гбит/с командой port mode 2.5G. | Оптические модули FE SFP и eSFP работают в портах с 1 по 24 начиная с V600R025C00, оптические модули GE eSFP, оптические модули GE-CWDM eSFP, оптические модули GE-DWDM eSFP, медный модуль GE SFP, оптические модули 2,5GE eSFP начиная с V600R025C00, оптические модули 10GE SFP+, оптические модули 10GE-CWDM SFP+, оптические модули 10GE-DWDM SFP+, медный модуль 10GE SFP+ начиная с V600R023C10, медные кабели SFP+ длиной 1, 3, 5 и 10 м, до V600R023C00 только для стекирования, кабели AOC SFP+ на 3 и 10 м, выделенные стековые кабели SFP+ на 0,5 и 1,5 м только для стекирования, начиная с V600R023C00 стек собирается без настройки, выделенный стековый кабель SFP+ на 3 м начиная с V600R025C10 только для стека без настройки |
| Оптический порт 40GE/100GE QSFP28 | QSFP28 | По умолчанию лицензия RTU на 100GE активирована, а порты QSFP28 работают на 40 Гбит/с. Командами active port-license и port mode 100GE в настройках интерфейса порты переводят на 100 Гбит/с. Начиная с V600R023C10 два последних порта 100GE командой разбивают каждый на четыре порта 25GE. С разветвительными модулями QSFP+ или кабелями AOC порт сам превращается в четыре порта 10GE. | Оптические модули 40GE QSFP+, медные кабели QSFP+ длиной 1, 3 и 5 м, до V600R023C00 только для стекирования, кабель AOC QSFP+ на 10 м, разветвительный кабель AOC QSFP+ на четыре SFP+ длиной 10 м начиная с V600R023C10, оптические модули 100GE QSFP28, медные кабели QSFP28 на 1 и 3 м, до V600R023C00 только для стекирования, кабель AOC QSFP28 на 10 м, выделенный стековый кабель QSFP28 на 2 м только для стека без настройки начиная с V600R023C00 |
| Консольный порт | RJ45 | Консольный порт служит для настройки с места. | Консольный кабель |
| Порт управления ETH | RJ45 | Через порт управления ETH коммутатор подключают к терминалу настройки или станции управления сетью. | Кабель Ethernet |
| Порт USB | USB 2.0 Type A | В порт USB ставят накопитель для обновления коммутатора, переноса конфигурации и других файлов. Поддерживается только USB 2.0. Накопители разных производителей ведут себя по-разному: если один не читается, возьмите другой. | USB-накопитель |

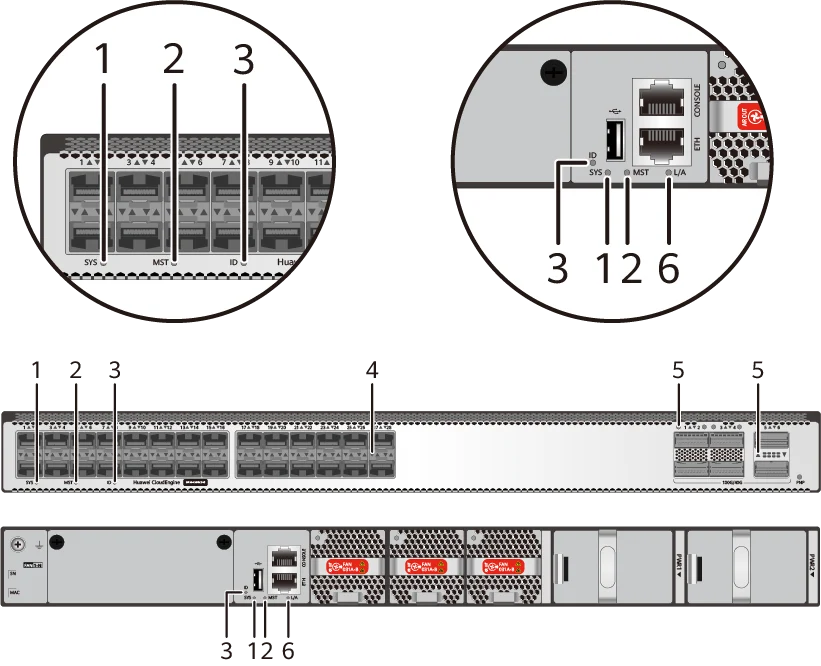

Индикаторы и кнопки
- не горитСистема не работает.
- зелёный, мигает быстроСистема запускается.
- зелёный, горит ровноНа этапе подготовки к запуску индикатор SYS горит зелёным не дольше 30 секунд.
- зелёный, мигает медленноСистема работает нормально.
- красный, горит ровноЕсть неисправность, влияющая на работу, сама она не устранится (критическая авария оборудования).
- не горитКоммутатор не ведущий в стеке.
- зелёный, мигаетКоммутатор ведущий в стеке или работает отдельно.
- не горитИндикатор ID не задействован, состояние по умолчанию.
- синий, горит ровноИндикатор помогает найти нужный коммутатор. Индикатор ID включают и выключают удалённо, чтобы инженер нашёл устройство в стойке.
- 5, -Индикатор порта, по одному на порт. У каждого оптического порта один одноцветный индикатор, стрелки на корпусе показывают расположение портов.
Значение индикаторов портов зависит от режима.
- не горитПорт управления не подключён.
- зелёный, горит ровноПорт управления подключён.
- зелёный, мигаетПорт управления передаёт или принимает данные.
- зелёный, не горитПорт не подключён или выключен.
- зелёный, горит ровноНа порту есть соединение.
- жёлтый, не горитПорт не передаёт и не принимает данные.
- жёлтый, мигаетПорт передаёт или принимает данные.
- не горитПорт не подключён или выключен.
- зелёный, горит ровноПорт 1GE/10GE SFP+ работает на 1 Гбит/с.
- зелёный, мигаетПорт 1GE или 10GE SFP+: порт работает на 10 Гбит/с.
- не горитПорт не подключён или выключен.
- зелёный, горит ровноНа порту есть соединение.
- зелёный, мигаетПорт передаёт или принимает данные.
- не горитПорт не подключён или выключен.
- зелёный, горит ровноПорт 40GE/100GE QSFP28 работает на 40 Гбит/с.
- зелёный, мигаетПорт 100GE/100GE QSFP28 работает на 40 Гбит/с.
Питание
Коммутатор работает с одним блоком питания или с двумя по схеме 1+1. Съёмные блоки AC и DC можно ставить вместе.
Охлаждение и направление обдува
Коммутатор охлаждают съёмные вентиляторные модули. Воздух заходит справа и спереди, выходит через заднюю панель.
Схема показывает только направление обдува, вид устройства условный.
Совместимые модули и кабели
Кабель Ethernet
Кабелем Ethernet терминал обслуживания подключают к консольному порту устройства для местного или удалённого обслуживания.
Сетевые кабели различают по рабочей частоте и отношению сигнала к шуму. Самые распространённые это категории 5 (Cat 5), 5e (Cat 5e) и 6 (Cat 6): витая пара с разъёмами RJ45 и дальностью до 100 м. Существуют и категории 1, 2, 3, 4, 6a и 7. Чем больше номер категории, тем свежее стандарт, шире полоса пропускания и выше цена.
По наличию экрана сетевые кабели делятся на экранированную витую пару (STP) и неэкранированную (UTP). Экранированные кабели снижают излучение, защищают от перехвата данных и от внешних электромагнитных помех. При той же категории они дают более высокую скорость передачи, но стоят дороже и сложнее в монтаже. Неэкранированные дешевле, легче и гибче, на обычных сетях разница почти не заметна, поэтому их применяют чаще. Полный дуплекс на 10 Гбит/с обеспечивает только экранированный кабель категории 7.
| Категория кабеля | Где применяется | Рабочая частота | Максимальная скорость | Дальность |
|---|---|---|---|---|
| Cat 5 | сети 100Base-T и 10Base-T | от 1 до 100 МГц | 100 Мбит/с | 100 м |
| Cat 5e | сети 1000Base-T | от 1 до 100 МГц | 1 000 Мбит/с | 100 м |
| Cat 6 | сети 1000Base-T | от 1 до 250 МГц | 1 000 Мбит/с | 100 м |
| Cat 6a | сети 10GBase-T | от 1 до 500 МГц | 10 Гбит/с | 100 м |
| Cat 7 | сети 10GBase-T | от 1 до 600 МГц | 10 Гбит/с | 100 м |
Кабели Ethernet делятся на прямые и перекрёстные.
- Прямой кабель: витые пары в разъёмах RJ45 на обоих концах обжаты в одном порядке. Прямым кабелем соединяют устройства разных типов, например компьютер и коммутатор.
- Перекрёстный кабель: витые пары в разъёмах RJ45 на концах обжаты в разном порядке. Перекрёстным кабелем соединяют устройства или интерфейсы одного типа, например два компьютера.
Перекрёстный и прямой кабели отличаются только порядком жил, данные они передают одинаково.
Коммутаторы Huawei серии S работают и с прямым, и с перекрёстным кабелем: порты сами подстраиваются под тип кабеля.
Оборудованию по стандарту EN 50121-4 в среде, которую этот стандарт описывает, нужны экранированные кабели Ethernet.
Оптические модули GE eSFP
Для этой модели: начиная с версии V600R025C00.
| Модуль | Парт-номер | Стандарт | Разъём | Волокно | Скорость | Дальность |
|---|---|---|---|---|---|---|
| LE2MGSC40DE0 | 02310KVV | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| LE2MGSC40ED0 | 02310KVU | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| S-SFP-GE-LH40-SM1310 | 02317346 | 1000BASE-EX (нестандартный) | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| S-SFP-GE-LH40-SM1550 | 02317347 | нестандартный | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| S-SFP-GE-LH80-SM1550 | 02317348 | 1000BASE-ZX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 80 км |
| SFP-GE-BXU1-SC | 02310TQH | нестандартный | SC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-EX-C | 02312UUD | 1000BASE-EX (нестандартный) | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| SFP-GE-LX-SM1310 | 02315200 | 1000BASE-LX10/LH | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-LX-SM1310-BIDI | 02315285 | 1000BASE-BX10 | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-LX-SM1490-BIDI | 02315286 | 1000BASE-BX10 | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-LX10-C | 02312UUC | 1000BASE-LX10/LH | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-SX-C | 02312UUB | 1000BASE-SX | LC | многомодовое | 1 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км; многомодовое (OM3/OM4): 1 км |
| SFP-GE-ZBXD1 | 02311DDB | нестандартный | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 80 км |
| SFP-GE-ZBXU1 | 02311DDC | нестандартный | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 80 км |
| eSFP-GE-SX-MM850 | 02315204 | 1000BASE-SX | LC | многомодовое | 1 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км; многомодовое (OM3/OM4): 1 км |
| OGSC10DD0 | 02310LJH | 1000BASE-LX10/LH | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| OGSC40DD0 | 02310LJJ | нестандартный | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| OGSM01880 | 02310LJG | 1000BASE-SX | LC | многомодовое | 1 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км |
| SFP-GE-BX-D1-I | 02311DMA | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-BX-U1-I | 02311DMF | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-BX40-D-I | 02312TMC | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| SFP-GE-BX40-U-I | 02312TMB | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| eSFP-GE-SX-MM850 | 02313URD | 1000BASE-SX | LC | многомодовое | 1 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км; многомодовое (OM3/OM4): 1 км |
| SFP-GE-LX-SM1310 | 02313URF | 1000BASE-LX10/LH | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-SX-C | 02314KKF | 1000BASE-SX | LC | многомодовое | 1 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км; многомодовое (OM3/OM4): 1 км |
| SFP-GE-LX-SM1310-BIDI | 02314KKJ | 1000BASE-BX10 | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-LX-SM1490-BIDI | 02314KKH | 1000BASE-BX10 | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-ER-I | 02315RHK | нестандартный | LC | одномодовое | от 125 Мбит/с до 2,67 Гбит/с | одномодовое волокно: 40 км |
Спецификации этих позиций Huawei в этом документе не приводит: eSFP-GE-ZX100-SM1550.
Медные модули GE SFP
| Модуль | Парт-номер | Стандарт | Разъём | Волокно | Скорость | Дальность |
|---|---|---|---|---|---|---|
| SFP-1000BaseT | 02314171 | 1000BASE-T | RJ45 | - | 10 Мбит/с, 100 Мбит/с, 1 Гбит/с | кабель Ethernet: 0,1 км |
| SFP-1000BaseT | 02313URG | 1000BASE-T | RJ45 | - | 10 Мбит/с, 100 Мбит/с, 1 Гбит/с | кабель Ethernet: 0,1 км |
| SFP-1000BaseT-G2 | 02314BDD | 1000BASE-T | RJ45 | - | 10 Мбит/с, 100 Мбит/с, 1 Гбит/с | кабель Ethernet: 0,1 км |
Оптические модули 2.5GE eSFP
Для этой модели: начиная с версии V600R025C00.
| Модуль | Парт-номер | Стандарт | Разъём | Волокно | Скорость | Дальность |
|---|---|---|---|---|---|---|
| SFP-2.5G-FR | 02314LBD | 1000BASE-LX/2.5G_FR | LC | одномодовое | 1 Гбит/с, 2,5 Гбит/с | одномодовое волокно: для 2,5GE 2 км, для GE 10 км |
| SFP-2.5G-SR-I | 02314LBB | 2.5G_SR | LC | многомодовое | 2,5 Гбит/с | многомодовое (OM1): 0,032 км; многомодовое (OM2): 0,12 км; многомодовое (OM3): 0,3 км; многомодовое (OM4): 0,3 км |
| SFP-2.5G-LR | 02315BSU | 2.5G_LR | LC | одномодовое | 2,5 Гбит/с | 10 км |
Спецификации этих позиций Huawei в этом документе не приводит: eSFP-2.5G-iLR-BXD1, eSFP-2.5G-iLR-BXU1.
Оптические модули 40GE QSFP+
| Модуль | Парт-номер | Стандарт | Разъём | Волокно | Скорость | Дальность |
|---|---|---|---|---|---|---|
| QSFP-40G-ER4 | 02311BKT | 40GBASE-ER4 | LC | одномодовое | 40 Гбит/с | одномодовое волокно: 40 км |
| QSFP-40G-LR4 | 02310MHS | 40GBASE-LR4 | LC | одномодовое | 40 Гбит/с | одномодовое волокно: 10 км |
| QSFP-40G-LX4 | 02311HNP | 40GBASE-LX4 | LC | одномодовое и многомодовое | 40 Гбит/с | одномодовое волокно: 2 км; многомодовое (OM3): 0,15 км |
| QSFP-40G-SDLC-PAM | 02311PUU | 40GBASE-PAM4 (нестандартный) | LC | многомодовое | 40 Гбит/с | многомодовое (OM3): 100 м; многомодовое (OM4): 150 м |
| QSFP-40G-SR-BD | 02311FPA | 40GBASE-BIDI (нестандартный) | LC | многомодовое | 40 Гбит/с | многомодовое (OM3): 0,1 км; многомодовое (OM4): 0,15 км |
| QSFP-40G-SR4 | 02310MHQ | 40GBASE-SR4 | MPO/PC (8 или 12 волокон, тип B, розетка) | многомодовое | 40 Гбит/с | многомодовое (OM3): 0,1 км; многомодовое (OM4): 0,15 км |
| QSFP-40G-eSDLC-PAM | 02311QTR | 40GBASE-ePAM4 (нестандартный) | LC | многомодовое | 40 Гбит/с | многомодовое (OM3): 100 м; многомодовое (OM4): 300 м |
| QSFP-40G-eSM4 | 02311DTR | 40GBASE-eSM4 (нестандартный) | MPO/APC (8 или 12 волокон, тип B, розетка) | одномодовое | 40 Гбит/с | одномодовое волокно: 10 км |
| QSFP-40G-eSR4 | 02310RMB | 40GBASE-eSR4 (нестандартный) | MPO/PC (8 или 12 волокон, тип B, розетка) | многомодовое | 40 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,026 км; многомодовое (OM1): 0,033 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,066 км; многомодовое (OM2): 0,082 км; многомодовое (OM3): 0,3 км; многомодовое (OM4): 0,4 км |
| QSFP-40G-iSM4 | 02311DRW | 40GBASE-iSM4 (нестандартный) | MPO/APC (8 или 12 волокон, тип B, розетка) | одномодовое | 40 Гбит/с | одномодовое волокно: 1,4 км |
| QSFP-40G-iSR4 | 02310MHR | 40GBASE-SR4 40GBASE-iSR4 (нестандартный) | MPO/PC (8 или 12 волокон, тип B, розетка) | многомодовое | 40 Гбит/с | многомодовое (OM3): 0,1 км; многомодовое (OM4): 0,15 км |
| QSFP-40G-LR4-Lite | 02311YVB | 40GBASE-LR4 Lite | LC | одномодовое | 40 Гбит/с | одномодовое (G.652, диаметр 9 мкм): 2 км |
| QSFP-40G-LX4-MM | 02313NUG | 40GBASE-LX4 | LC | многомодовое | 40 Гбит/с | многомодовое (OM3, диаметр 50 мкм): 150 м; многомодовое (OM4, диаметр 50 мкм): 150 м |
| QSFP-40G-LR4 | 02313URY | 40GBASE-LR4 | LC | одномодовое | 40 Гбит/с | одномодовое волокно: 10 км |
| QSFP-40G-LR4-Lite | 02313URS | 40GBASE-LR4 Lite | LC | одномодовое | 40 Гбит/с | одномодовое (G.652, диаметр 9 мкм): 2 км |
| QSFP-40G-eSR4 | 02313URU | 40GBASE-eSR4 (нестандартный) | MPO/PC (8 или 12 волокон, тип B, розетка) | многомодовое | 40 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,026 км; многомодовое (OM1): 0,033 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,066 км; многомодовое (OM2): 0,082 км; многомодовое (OM3): 0,3 км; многомодовое (OM4): 0,4 км |
| QSFP-40G-iSR4 | 02313URW | 40GBASE-SR4 40GBASE-iSR4 (нестандартный) | MPO/PC (8 или 12 волокон, тип B, розетка) | многомодовое | 40 Гбит/с | многомодовое (OM3): 0,1 км; многомодовое (OM4): 0,15 км |
Габариты, монтаж и условия эксплуатации
| Параметр | Значение |
|---|---|
| Габариты без упаковки В×Ш×Г, мм | Базовые габариты без выступающих частей: 43,6 × 442,0 × 420,0 мм. Наибольшие габариты, где глубина считается от портов до выступов сзади: 43,6 × 442,0 × 455,0 мм |
| Габариты с упаковкой В×Ш×Г, мм | 185,0 × 650,0 × 550,0 мм |
| Вес без упаковки, кг | 7,06 кг |
| Вес с упаковкой, кг | 10,04 кг |
| Шум при обычной температуре, звуковая мощность, дБ(А) | 53,4 дБ(А) |
| Шум при обычной температуре, звуковое давление, дБ(А) | 39,72 дБ(А) |
| Рабочая температура, °C | от −5 до +45 °C |
| Допустимая скорость изменения температуры, °C | На высоте от 1800 до 5 000 м предельная рабочая температура падает на 1 °C с каждыми 220 м подъёма. При температуре ниже 0 °C устройство не запускается. С модулем QSFP-100G-ER4 рабочая температура от −5 до +40 °C. |
| Температура хранения, °C | от −40 до +70 °C |
| Рабочая влажность | от 5 до 95%, без конденсата |
| Рабочая высота над уровнем моря, м | от 0 до 5 000 м |
| Высота хранения, м | от 0 до 5 000 м |
Технические характеристики
| Параметр | Значение |
|---|---|
| Высота корпуса, U | 1 U |
| Материал корпуса | Металл |
| Типовая мощность, Вт | 203 Вт |
| Типовое тепловыделение, БТЕ/ч | 692,66 БТЕ/ч |
| Максимальная мощность, Вт | 263 Вт |
| Максимальное тепловыделение, БТЕ/ч | 897,38 БТЕ/ч |
| Мощность без нагрузки, Вт | 136 Вт |
| Наработка на отказ, лет | 52,24 |
| Наличие | > 0,99999 |
| Число слотов карт расширения | 1 |
| Число слотов питания | 2 |
| Число вентиляторных модулей | 3 |
| Резервирование питания | Резервирование 1+1. Съёмные блоки AC и DC можно ставить в один коммутатор вместе. |
| Тип питания | Съёмный блок питания |
| Номинальное входное напряжение, В | Вход AC: от 100 до 240 В, 50/60 Гц. Вход HVDC: 240 В. Вход DC: от −48 до −60 В. |
| Диапазон входного напряжения, В | Вход AC: от 90 до 290 В, от 45 до 65 Гц. Вход HVDC: от 190 до 290 В. Вход DC: от −38,4 до −72 В. |
| Наибольший входной ток, А | Значения зависят от установленного съёмного блока питания. |
| Оперативная память | 4 ГБ |
| Флеш-память | Объём: 2 ГБ |
| Консольный порт | RJ45 |
| Порт управления ETH | RJ45 |
| USB | Поддерживается |
| RTC | Поддерживается |
| Вход RPS | Не поддерживается |
| Защита от импульсов по портам, кВ | - |
| Защита от импульсов по питанию, кВ | С блоками питания AC: ±6 кВ дифференциальная и ±6 кВ синфазная. С блоками DC: ±2 кВ дифференциальная и ±4 кВ синфазная. |
| Степень защиты оболочки | IP20 |
| Тип вентиляторов | Съёмный |
| Охлаждение | Воздушное охлаждение с автоматической регулировкой оборотов |
| Направление обдува | Забор воздуха спереди и справа, выброс назад |
| PoE | Не поддерживается |
| Сертификация | Сертификация по ЭМС, безопасности и производству |
Совместимые комплектующие
- Парт-номер 02310QBJОптический SFP-модуль Huawei SFP-10G-BXU1SFP+, 10 Гбит/с, одномодовое, 1270 нмот 7 358 ₽
- Парт-номер 02310QDTОптический SFP-модуль Huawei SFP-10G-BXD1SFP+, 10 Гбит/с, одномодовое, 1330 нмот 7 358 ₽
- Парт-номер 02315204Оптический SFP-модуль Huawei eSFP-GE-SX-MM850SFP, 1 Гбит/с, многомодовое, 850 нмот 1 687 ₽В наличии: 25 шт.
- Парт-номер 02311KNQAOC-кабель Huawei QSFP-100G-AOC-10MQSFP28, 100 Гбит/с, 10 м, AOC-кабельПо запросу
- Парт-номер 02311VGNКабель стекирования Huawei SFP+STACK-CU1M51,5 м, кабель стекированияот 3 616 ₽В наличии: 25 шт.
Похожие позиции серии
- Парт-номер 02354VUGКоммутатор Huawei CloudEngine S6730-H28X6CZ-TV228 × 10 Гбит/с·6 × 40 Гбит/с·без PoE·без блока питанияПо запросу
- Парт-номер 02353LGV-003Коммутатор Huawei CloudEngine S6730-H28Y4C28 × 25 Гбит/с·4 × 100 Гбит/с·без PoE·без блока питанияот 601 343 ₽
- Парт-номер 02353NRD-003Коммутатор Huawei CloudEngine S6730-H24X4Y4C24 × 10 Гбит/с·4 × 100 Гбит/с + 4 × 25 Гбит/с·без PoE·без блока питанияПо запросу
- Парт-номер 02354NGSКоммутатор Huawei CloudEngine S6730-H24X6C-TV224 × 10 Гбит/с·6 × 40 Гбит/с·без PoE·без блока питанияПо запросу
Вопрос по позиции
Спросите про совместимость, лицензии или сроки. Ответит инженер.
