Точка доступа Wi-Fi 7 Huawei AirEngine 6776-X6ETH
- Wi-Fi 7 (802.11be)
- потоки 2+4+2
- Белый импорт. Таможенная декларация на единицу товара, договор с ООО и НДС.
- Более 1 100 проектов, пять инженеров HCIE в штате. Совместимость и конфигурацию проверяем до оплаты.
- Гарантия и сервис по контракту, четыре уровня SLA.
Точка доступа Wi-Fi 7 Huawei AirEngine 6776-X6ETH. Подключается к коммутатору и раздаёт беспроводную сеть. Управление идёт через контроллер точек доступа или через облако. Высота, ширина и глубина корпуса: 57 × 220 × 220 мм (по документации Hardware Description Huawei). Точка доступа весит 1,425 кг без упаковки; в коробке 1,934 кг. В серии AirEngine 6776 это исполнение отличает пространственные потоки: 2+4+2; место установки: помещение.
Характеристики коротко
Полный список в таблице ниже. Для подбора важны стандарт wi-fi Wi-Fi 7 (802.11be); антенны внешние; типовая мощность 23 Вт.
Совместимость
С этой позицией берут Монтажный комплект AP-2115B-DJZJ, Монтажный комплект AP-2115B-PBLG, Монтажный комплект AP-2115B-LTLG. Полный список совместимых комплектующих собран ниже на странице: там видно, что уже проверено на совместимость, а что придётся согласовать отдельно.
Установка
По монтажу: мощность 23 Вт закладывается в расчёт питания и охлаждения; вес брутто 1,934 кг, это важно для расчёта доставки.
Что проверяем до отгрузки
Сверяем парт-номер 50087978 с маркировкой на коробке и на самом изделии, проверяем целостность упаковки и пломб, комплектность по спецификации вендора. Позиции, которые ставятся в работающую сеть, прогоняем на стенде и проверяем версию программного обеспечения. Расхождение с заказом ловится у нас, а не у вас на объекте.
Поставка
Позиция идёт под заказ: срок и цену подтверждаем при расчёте. Возим белым импортом, таможенная декларация оформляется на единицу товара, договор с ООО и НДС.
Гарантия и документы
На позицию 50087978 даём гарантию по контракту: срок и уровень сервиса фиксируются в договоре, доступны четыре уровня SLA вплоть до замены на следующий рабочий день. Комплект документов полный: таможенная декларация на единицу товара, договор с ООО, счёт с НДС, закрывающие документы после поставки. Это важно для позиций, которые идут в проект с приёмкой и в тендерную отчётность.
Жизненный цикл
Huawei прекращает выпуск модели 30 июня 2030. Вендорская поддержка заявлена до 30 июня 2035. Для расширения и замены в работающей сети позиция доступна, для нового проекта имеет смысл сравнить её с актуальной серией.
Вопросы и ответы
Что входит в поставку этой позиции
Поставляется сама позиция 50087978 в заводской упаковке. Дополнительные кабели, модули и лицензии в комплект не входят, их считают отдельной строкой. Точный состав под вашу конфигурацию инженеры подтверждают в расчёте вместе с ценой и сроком.
Подойдёт ли эта позиция к моему оборудованию
Совместимость зависит не только от модели, но и от версии программного обеспечения, свободных слотов и схемы питания. Пришлите модель и текущую конфигурацию: инженеры HCIE сверят её до оплаты и скажут, что встанет без переделок, а что потребует замены.
Сколько ждать поставку и как оформляется сделка
Позиция идёт под заказ. Срок считаем по текущей доступности у вендора и подтверждаем в расчёте вместе с ценой. Возим белым импортом: таможенная декларация оформляется на единицу товара, договор заключаем с ООО, работаем с НДС. Закрывающие документы отдаём полным комплектом.
Что значат даты EOM и EOS для этой позиции
Huawei прекращает выпуск модели 30 июня 2030. Вендорская поддержка заявлена до 30 июня 2035. Для расширения и ремонта работающей сети это рабочий вариант: запас на складах и на вторичном рынке есть, а совместимость с уже установленным оборудованием гарантирована. Для нового проекта лучше сравнить с актуальной серией.
| Стандарт Wi-Fi | Wi-Fi 7 (802.11be) |
|---|---|
| Место установки | помещение |
| Пространственные потоки | 2+4+2 |
| Антенны | внешние |
| Типовая мощность, Вт | 23 |
| Вес нетто, кг | 1,425 |
| Вес брутто, кг | 1,934 |
| Габариты В×Ш×Г, мм | 57 × 220 × 220 |
| Серия | AirEngine 6776 |
| Единица поставки | штука |
| Снятие с продажи | 2030-06-30 |
| Окончание поддержки | 2035-06-30 |
Документация Huawei
Об устройстве
Исполнение AirEngine 6776-X6ETH, парт-номер 50087978. Состав: AirEngine6776-X6ETH, Wi-Fi 11be, для помещений, три диапазона 2+4+2, внешняя антенна, порт USB, BLE.
Первая версия ПО, в которой поддержан этот парт-номер, это V600R024C10.

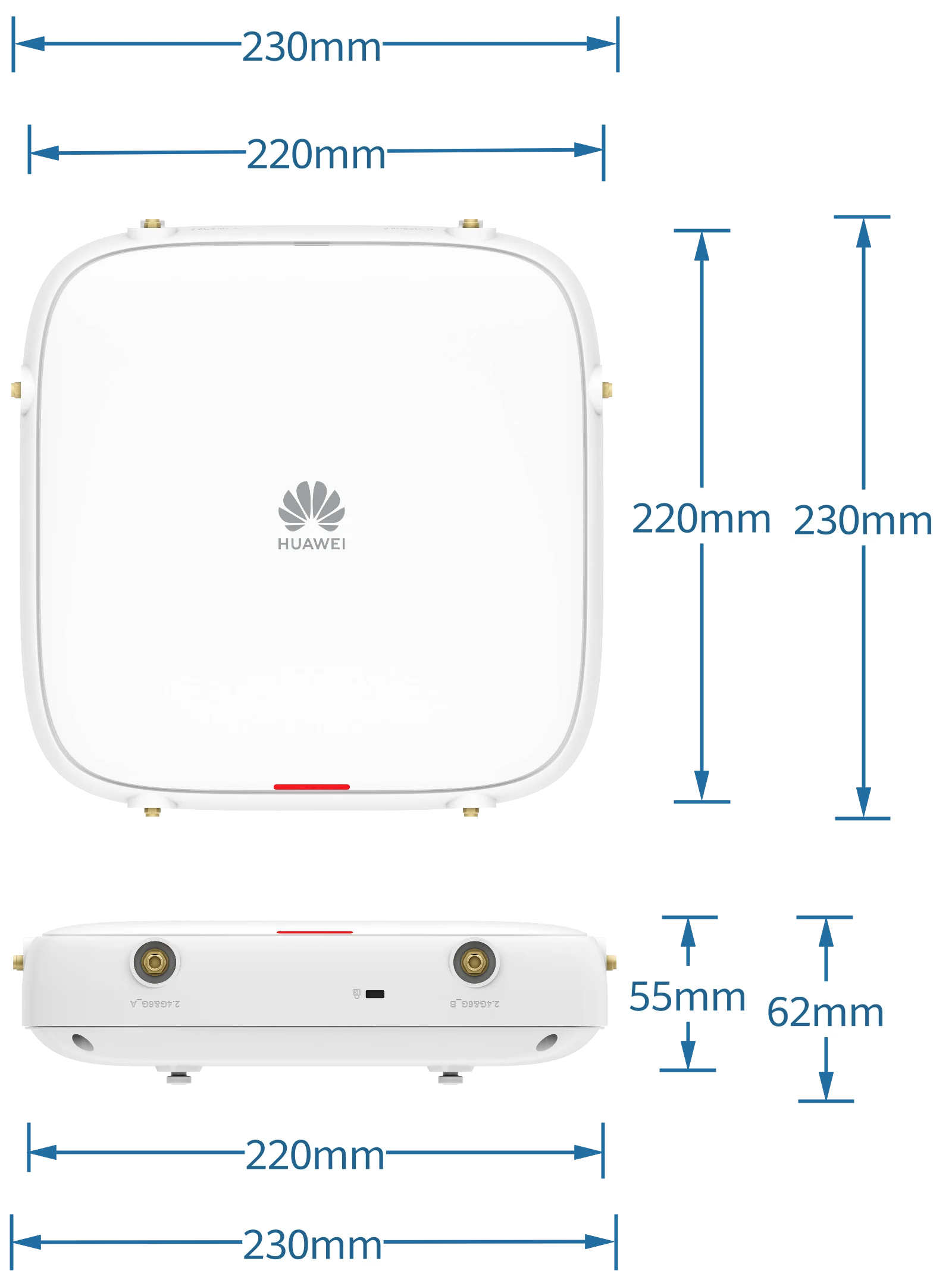

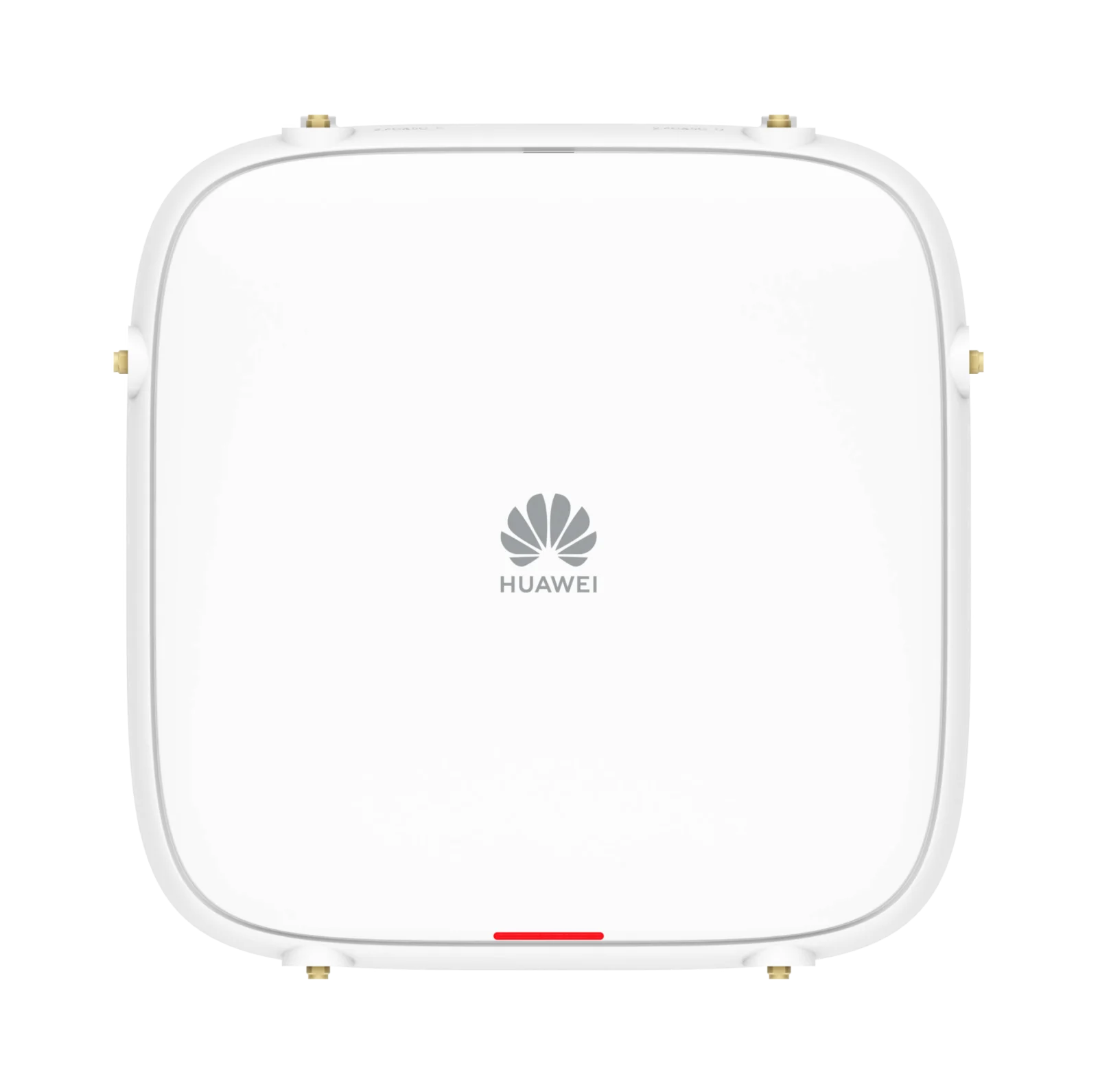

Внешний вид

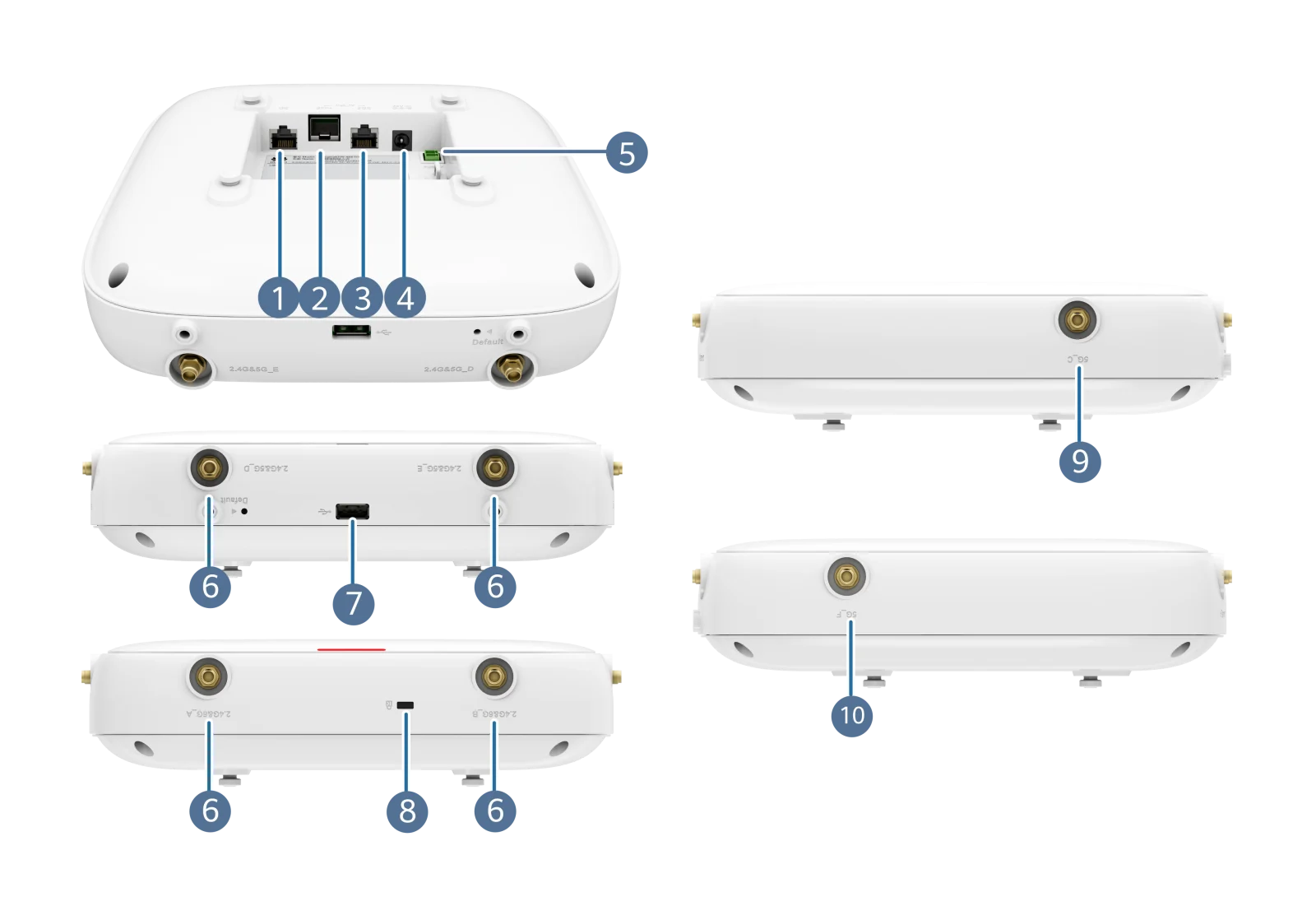

Порты и интерфейсы
- 1GE
- 2SFP+/PoE_IN
- 35GE с питанием PoE на входе
- 4DC 48V
- 5Питание PoE на входе
- 62.4G/6G_A~B 2.4G и 5G_D~E
- 7USB
- 8Слот замка Kensington
- 95G_C
- 105G_F
| Порт | Разъём | Описание | Что подходит |
|---|---|---|---|
| SFP+/PoE_IN | SFP+ | Оптический порт Ethernet с автовыбором 1G, 2.5G или 10G, принимает питание PoE и работает с подходящим оптическим модулем. Если питание на точку подаёт PSE через этот порт, нужны гибридный кабель и гибридный модуль. | Оптический модуль |
| Питание PoE на входе | Клеммник Phoenix | Принимает питание по кабелю постоянного тока в составе гибридного кабеля, когда точку доступа питает устройство PSE. | Клеммник Phoenix |
| 5GE с питанием PoE на входе | RJ45 | Медный порт Ethernet с автовыбором 100, 1000, 2500 или 5 000 Мбит/с, подключается к проводной сети и принимает питание PoE | Сетевой кабель |
| GE | RJ45 | Медный порт Ethernet с автовыбором 10, 100 или 1 000 Мбит/с, подключается к проводной сети. | Сетевой кабель |
| DC 48V | Разъём постоянного тока | Порт питания постоянного тока под адаптер на 48 В. | Адаптер питания 48 В. Не применять в странах с требованиями ERP. |
| USB | USB 2.0 Type A | Подключается к оконечному устройству IoT. | Модуль IoT |
| 2.4G/6G_A и 2.4G/6G_B | RP-SMA-K, внешняя резьба, внутренний штырь | Подключение антенны 2,4 или 6 ГГц для приёма и передачи сигнала. | Антенна |
| 5G_C | RP-SMA-K, внешняя резьба, внутренний штырь | Подключение антенны 5 ГГц для приёма и передачи сигнала. | Антенна |
| 2.4G и 5G_D и 2.4G и 5G_E | RP-SMA-K, внешняя резьба, внутренний штырь | Подключение двухдиапазонной антенны 2,4 и 5 ГГц для приёма и передачи сигнала. | Антенна |
| 5G_F | RP-SMA-K, внешняя резьба, внутренний штырь | Подключение антенны 5 ГГц для приёма и передачи сигнала. | Антенна |

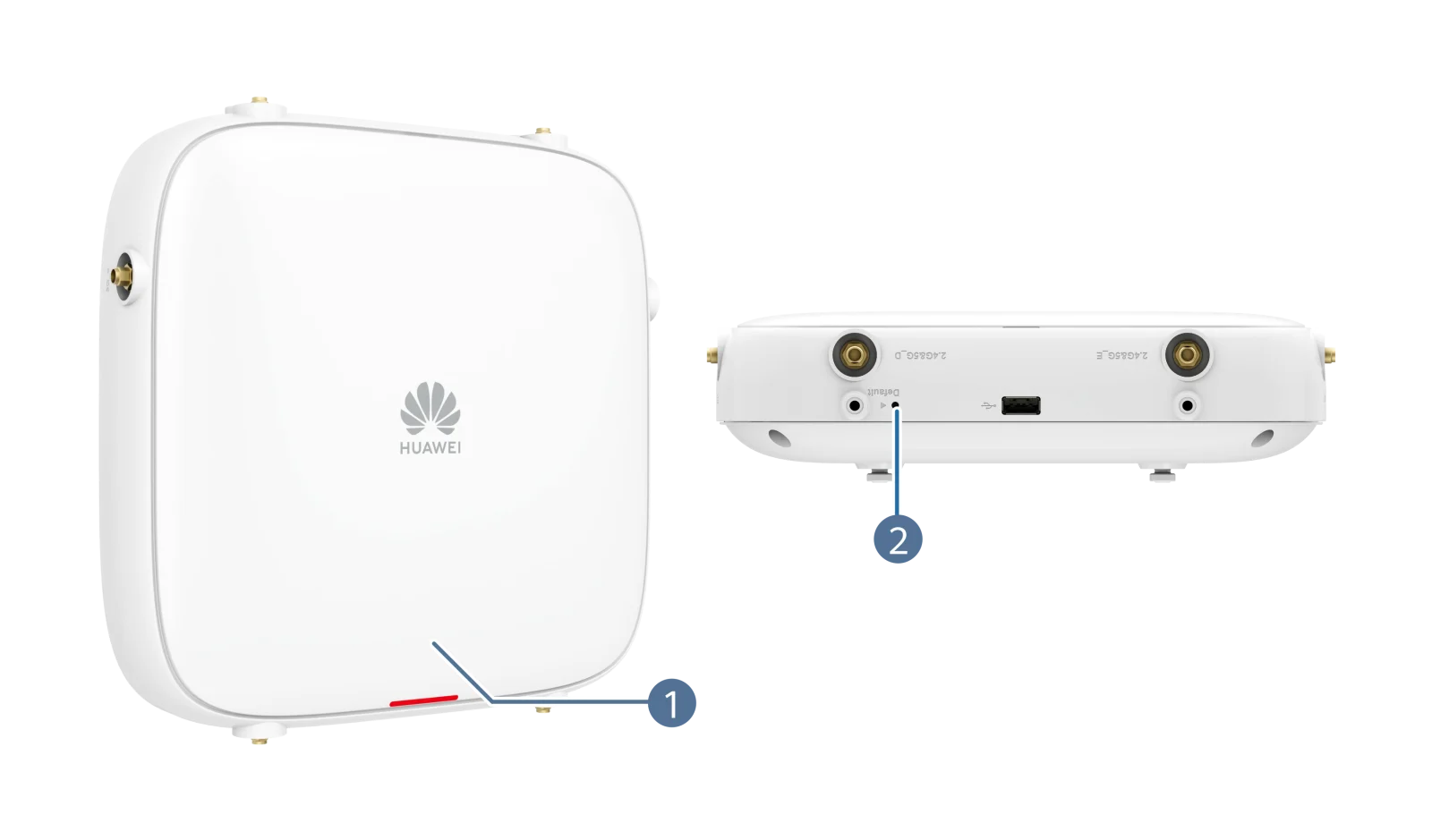

Индикаторы и кнопки
- 1Индикатор
- 2Кнопка сброса Default
- не горитСистема не работает.
- зелёный, горит ровноПитание только что подано, либо система запускается после сброса, либо запускается система верхнего уровня.
- зелёный, мигает один раз и остаётся горетьПосле снятия аппаратного сброса и запуска ПО индикатор мигает один раз, затем горит ровно до старта системы нижнего уровня.
- зелёный, мигает медленно, 0,2 ГцТочка доступа работает, соединение Ethernet в норме, клиентов нет.
- зелёный, мигает медленно, 0,5 ГцТочка доступа работает, соединение Ethernet в норме, клиенты подключены.
- зелёный, мигает раз в 0,25 с, 4 ГцЗапускается система нижнего уровня, идёт обновление ПО. После загрузки точка доступа запрашивает подключение в режиме Fit или облачного управления. Индикатор остаётся в этом состоянии, пока подключение не пройдёт.
- жёлтый, красный и зелёный горят одновременно, поэтому оттенок смещён, мигает раз в 0,25 с, 4 ГцУдержание кнопки Default дольше шести секунд сбрасывает настройки к заводским.
- красный, горит ровноСбой системы.
Кнопки и обозначения на корпусе
| Обозначение на корпусе | Название | Описание |
|---|---|---|
| Default | Кнопка сброса | Короткое нажатие перезагружает устройство. Удержание дольше шести секунд: индикатор мигает жёлтым, потому что красный и зелёный мигают одновременно, устройство сбрасывает настройки к заводским, переходит в режим Fit и перезапускается. |
Габариты, монтаж и условия эксплуатации
| Параметр | Значение |
|---|---|
| Способ установки | На стену, на потолок (бетон, гипсокартон, подвесные профили, балка, шпилька), в монтажную коробку (86 мм, 120 мм на один пост, восьмиугольная, 120 мм на два поста) |
| Габариты без упаковки В×Ш×Г, мм | 57 × 220 × 220 мм |
| Габариты с упаковкой В×Ш×Г, мм | 85 × 265 × 275 мм |
| Вес без упаковки, кг | 1,425 кг |
| Вес с упаковкой, кг | 1,934 кг |
| Рабочая температура, °C | от −10 до +50 °C |
| Температура хранения, °C | от −40 до +70 °C |
| Рабочая влажность | от 5 до 95%, без конденсата |
| Рабочая высота над уровнем моря, м | от −60 до +5 000 м |
| Атмосферное давление, кПа | 53 … 106 кПа, ETSI 300 019-2-3 |
Технические характеристики
| Параметр | Значение |
|---|---|
| Память | Флеш-память NAND 512 МБ |
| Консольный порт | Консоль по Bluetooth |
| Максимальная мощность, Вт | 25,5 без USB |
| Максимальное тепловыделение, БТЕ/ч | 87,01 БТЕ/ч |
| Тип питания | Блок питания PoE или адаптер постоянного тока |
| Номинальное входное напряжение, В | Постоянное: 48 В. PoE: 802.3bt, 802.3at или 802.3af |
| Диапазон входного напряжения, В | DC: от 43,2 до 57,6 В. PoE: 802.3bt/at/af. Если питание PoE приходит на несколько портов с разными классами мощности, работает порт с наибольшим классом. При одинаковых классах порты резервируют друг друга. |
| Защита от импульсов по портам | Порт PoE. Дифференциальная помеха между 48 В и общим: 0,5 кВ (1,2/50 мкс, 42 Ом), критерий B. Синфазная помеха на землю по восьми жилам: 4 кВ (1,2/50 мкс, 42 Ом), критерий B. |
| Выход PoE | Не поддерживается |
| Тип вентиляторов | Нет |
| Всего физических портов | Оптический порт 10GE (SFP+) × 1 с автовыбором GE, 2.5GE, 10GE. 5GE (RJ45) × 1 с автовыбором 100/1000/2500/5 000 Мбит/с. GE (RJ45) × 1 с автовыбором 10/100/1 000 Мбит/с |
| Заземление | Плавающая земля |
| USB | USB 2.0 с питанием 2,5 или 5 Вт |
| Слот IoT | Не поддерживается |
| BLE | BLE5.4 |
| Число радиомодулей | 3 |
| Диапазон частот | 2,4 ГГц, 5 ГГц и 6 ГГц |
| Пространственные потоки MIMO | Режим трёх радиомодулей: радиомодуль 0 на 2,4 ГГц 2 × 2, радиомодуль 1 на 5 ГГц 4 × 4, радиомодуль 2 на 6 ГГц 2 × 2. Режим двух радиомодулей: радиомодуль 0 на 2,4 ГГц 4 × 4, радиомодуль 1 на 5 ГГц 4 × 4 |
| Стандарт Wi-Fi | 2,4 ГГц: 802.11b/g/n/ax/be. 5 ГГц: 802.11a/n/ac/ac Wave 2/ax/be. 6 ГГц: 802.11a/ax/be |
| Радиоинтерфейс | Внешняя антенна |
| Усиление антенны | BLE: 4 дБи |
| Наибольшая мощность передатчика | Режим трёх радиомодулей: 2,4 ГГц (2 × 2) 23 дБм суммарно, 5 ГГц (4 × 4), 26 дБм суммарно, 6 ГГц (2 × 2), 23 дБм суммарно. Режим двух радиомодулей: 2,4 ГГц (4 × 4), 26 дБм суммарно, 5 ГГц (4 × 4), 26 дБм суммарно. BLE: < 10 дБм |
| Мощность на один радиомодуль, дБм | Режим 1: 2,4 ГГц от −10 до +20 дБм на цепь, 5 ГГц от −10 до +20 дБм на цепь, 6 ГГц от −10 до +20 дБм на цепь. Режим 2: 2,4 ГГц от −10 до +20 дБм на цепь, 5 ГГц от −10 до +20 дБм на цепь |
| Наработка на отказ, лет | 95,5569935 |
| Время восстановления, ч | 2 |
| Стабильность частоты, ppm | +/-20 |
| Питание по 802.3bt | Согласован режим питания 802.3bt, ограничений по функциям нет. |
| Питание по 802.3at | Если согласован режим питания 802.3at и порт USB не используют, ограничений по функциям нет. Когда порт USB отдаёт 2,5 Вт, режим радиомодулей жёстко задан как 2,4 ГГц (2 × 2) плюс 5 ГГц (4 × 4) либо 2,4 ГГц (2 × 2) плюс 5 ГГц (2 × 2) плюс 6 ГГц (2 × 2), а мощность передатчика падает на 3 дБ. Когда порт USB отдаёт 5 Вт, одновременно работает только один порт из пары медный 5G или оптический 10G, режим радиомодулей остаётся тем же, а мощность передатчика падает на 3 дБ. |
| Питание по 802.3af | Если согласован режим питания 802.3af, нисходящий порт выключается, одновременно работает только один порт из пары медный 5G или оптический 10G, режим радиомодулей жёстко задан как 2,4 ГГц (2 × 2), а мощность передатчика падает на 3 дБ. |
| Питание постоянным током | Ограничений по функциям нет. |
