Точка доступа Wi-Fi 6 Huawei AirEngine 6760-X1E
- Wi-Fi 6 (802.11ax)
- потоки 4+6
- Белый импорт. Таможенная декларация на единицу товара, договор с ООО и НДС.
- Более 1 100 проектов, пять инженеров HCIE в штате. Совместимость и конфигурацию проверяем до оплаты.
- Гарантия и сервис по контракту, четыре уровня SLA.
Точка доступа Wi-Fi 6 Huawei AirEngine 6760-X1E. Подключается к коммутатору и раздаёт беспроводную сеть. Управление идёт через контроллер точек доступа или через облако. По документации Hardware Description Huawei корпус точки доступа 61 × 220 × 220 мм (высота, ширина, глубина). Вес нетто 1,85 кг. Мощность не выше 39,9 Вт при максимальной нагрузке. В серии AirEngine 6760 это исполнение отличает пространственные потоки: 4+6.
Характеристики коротко
Полный список в таблице ниже. Для подбора важны стандарт wi-fi Wi-Fi 6 (802.11ax); место установки помещение; антенны внешние; типовая мощность 34,8 Вт.
Совместимость
С этой позицией берут Монтажный комплект AP-2115B-DJZJ, Монтажный комплект AP-2115B-PBLG, Монтажный комплект AP-2115B-LTLG. Полный список совместимых комплектующих собран ниже на странице: там видно, что уже проверено на совместимость, а что придётся согласовать отдельно.
Установка
По монтажу: мощность 34,8 Вт закладывается в расчёт питания и охлаждения; вес брутто 2,5 кг, это важно для расчёта доставки.
Что проверяем до отгрузки
Сверяем парт-номер 02353GSK-001 с маркировкой на коробке и на самом изделии, проверяем целостность упаковки и пломб, комплектность по спецификации вендора. Позиции, которые ставятся в работающую сеть, прогоняем на стенде и проверяем версию программного обеспечения. Расхождение с заказом ловится у нас, а не у вас на объекте.
Поставка
Позиция идёт под заказ: срок и цену подтверждаем при расчёте. Возим белым импортом, таможенная декларация оформляется на единицу товара, договор с ООО и НДС.
Гарантия и документы
На позицию 02353GSK-001 даём гарантию по контракту: срок и уровень сервиса фиксируются в договоре, доступны четыре уровня SLA вплоть до замены на следующий рабочий день. Комплект документов полный: таможенная декларация на единицу товара, договор с ООО, счёт с НДС, закрывающие документы после поставки. Это важно для позиций, которые идут в проект с приёмкой и в тендерную отчётность.
Жизненный цикл
Huawei прекращает выпуск модели 31 декабря 2026. Вендорская поддержка заявлена до 31 декабря 2031. Для расширения и замены в работающей сети позиция доступна, для нового проекта имеет смысл сравнить её с актуальной серией.
Вопросы и ответы
Что входит в поставку этой позиции
Поставляется сама позиция 02353GSK-001 в заводской упаковке. Дополнительные кабели, модули и лицензии в комплект не входят, их считают отдельной строкой. Точный состав под вашу конфигурацию инженеры подтверждают в расчёте вместе с ценой и сроком.
Подойдёт ли эта позиция к моему оборудованию
Совместимость зависит не только от модели, но и от версии программного обеспечения, свободных слотов и схемы питания. Пришлите модель и текущую конфигурацию: инженеры HCIE сверят её до оплаты и скажут, что встанет без переделок, а что потребует замены.
Сколько ждать поставку и как оформляется сделка
Позиция идёт под заказ. Срок считаем по текущей доступности у вендора и подтверждаем в расчёте вместе с ценой. Возим белым импортом: таможенная декларация оформляется на единицу товара, договор заключаем с ООО, работаем с НДС. Закрывающие документы отдаём полным комплектом.
Что значат даты EOM и EOS для этой позиции
Huawei прекращает выпуск модели 31 декабря 2026. Вендорская поддержка заявлена до 31 декабря 2031. Для расширения и ремонта работающей сети это рабочий вариант: запас на складах и на вторичном рынке есть, а совместимость с уже установленным оборудованием гарантирована. Для нового проекта лучше сравнить с актуальной серией.
| Стандарт Wi-Fi | Wi-Fi 6 (802.11ax) |
|---|---|
| Место установки | помещение |
| Пространственные потоки | 4+6 |
| Антенны | внешние |
| Типовая мощность, Вт | 34,8 |
| Вес брутто, кг | 2,5 |
| Вес нетто, кг | 1,85 |
| Максимальная мощность, Вт | 39,9 |
| Габариты В×Ш×Г, мм | 61 × 220 × 220 |
| Серия | AirEngine 6760 |
| Единица поставки | штука |
| Снятие с продажи | 2026-12-31 |
| Окончание поддержки | 2031-12-31 |
Документация Huawei
Об устройстве
Исполнение AirEngine 6760-X1E, парт-номер 02353GSK-001. Состав: AirEngine6760-X1E, Wi-Fi 11ax, для помещений, два диапазона 4+6, внешняя антенна, порт USB, слот IoT, BLE, лицензией RTU расширяется до 4+8/4+4+4/4+6+Scan.
Первая версия ПО, в которой поддержан этот парт-номер, это V200R021C10SPC100.
У устройства несколько парт-номеров, они отличаются партией выпуска. Программные возможности одинаковые, а минимальная поддерживаемая версия разная. Немного различаются и аппаратные параметры: вес, потребление.

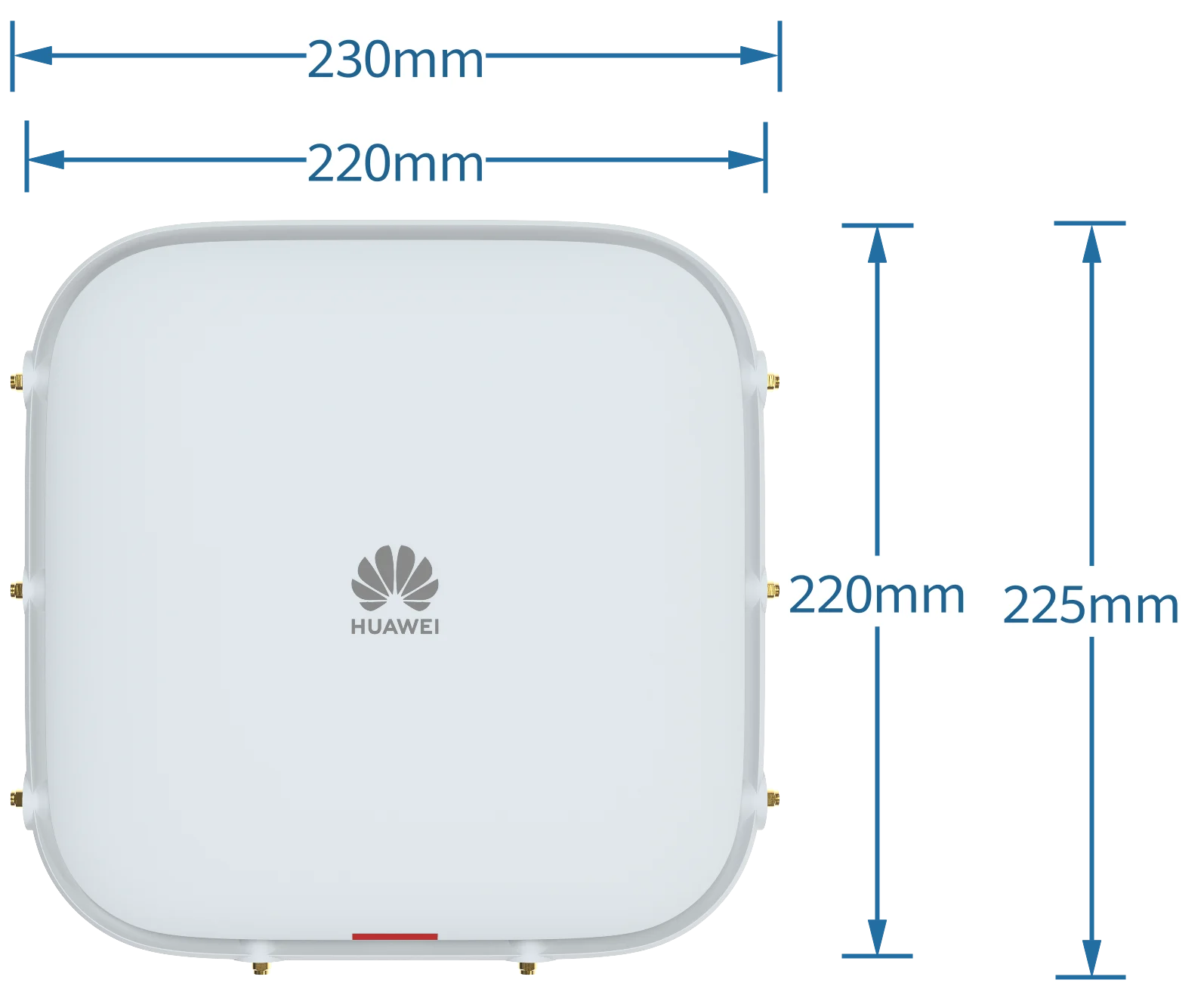

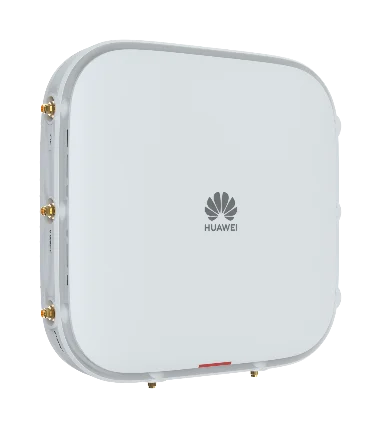

Внешний вид

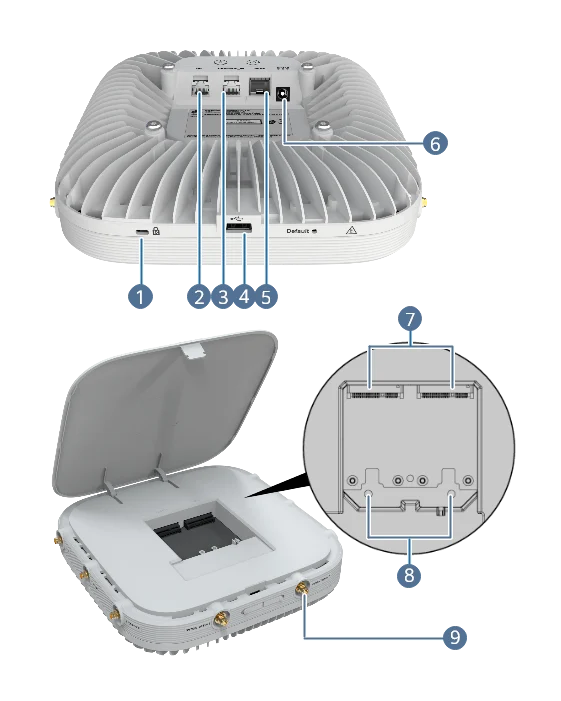

Порты и интерфейсы
- 1Слот замка Kensington
- 2GE
- 310GE/PoE_IN
- 4USB
- 5SFP+
- 6DC 48V
- 7Слот карты IoT
- 8Радиочастотный разъём антенны IoT
- 9Радиочастотный разъём
| Порт | Разъём | Описание | Что подходит |
|---|---|---|---|
| 10GE/PoE_IN | RJ45 | Медный порт Ethernet с автовыбором 100, 1000, 2500, 5000 или 10 000 Мбит/с, подключается к проводной сети и принимает питание PoE. | Сетевой кабель |
| SFP+ | SFP+ | Оптический порт Ethernet с автовыбором 1 или 10 Гбит/с, работает с подходящим оптическим модулем. Порт не работает, когда точка доступа обслуживает внешнюю сеть в паре с AirEngine 9700D-S. | Оптический модуль |
| Антенный разъём | RP-SMA-K, внешняя резьба, внутренний штырь | Подключение антенны для приёма и передачи сигнала, поддерживаются двухдиапазонные антенны 2,4 и 5 ГГц. Когда точка доступа обслуживает внешнюю сеть в паре с AirEngine 9700D-S, работают только ВЧ-порты с 2.4G и 5G_A по 2.4G и 5G_D. | Антенна |
| GE | RJ45 | Медный порт Ethernet с автовыбором 10, 100 или 1 000 Мбит/с, подключается к проводной сети. Порт не работает, когда точка доступа обслуживает внешнюю сеть в паре с AirEngine 9700D-S. | Сетевой кабель |
| DC 48V | Разъём постоянного тока | Подключается к адаптеру питания 48 В. | Адаптер питания 48 В |
| Слот IoT | - | В слот ставят карту IoT, чтобы точка доступа работала с устройствами интернета вещей. Порт не работает, когда точка обслуживает внешнюю сеть в паре с AirEngine 9700D-S. | Карта IoT |
| Радиочастотный разъём IoT | MCX | Соединяет карту IoT со встроенной антенной точки доступа. С картой IoT работает встроенная антенна или отдельная гибкая антенна FPC. | Радиочастотная перемычка |
| USB | USB 2.0 Type A | Подключение устройства интернета вещей. Порт не работает, когда точка доступа обслуживает внешнюю сеть в паре с AirEngine 9700D-S. | Модуль IoT |

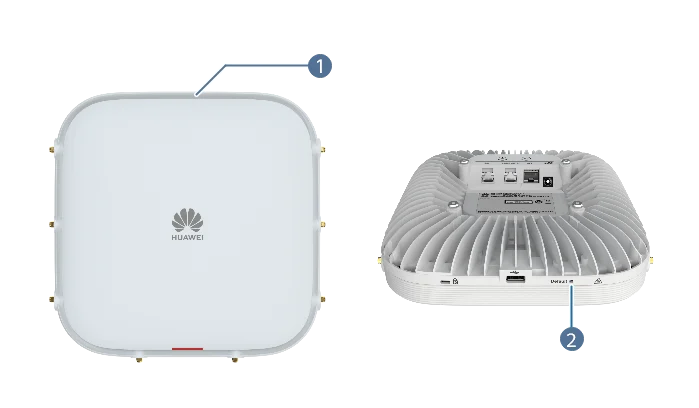

Индикаторы и кнопки
- 1Индикатор
- 2Кнопка сброса Default
- не горитСистема не работает.
- белый, горит ровноПитание только что подано, либо система запускается после сброса, либо запускается система верхнего уровня.
- белый, мигает один раз и остаётся горетьПосле снятия аппаратного сброса и запуска ПО индикатор мигает один раз, затем горит ровно до старта системы нижнего уровня.
- белый, мигает медленно, 0,5 ГцТочка доступа работает, соединение Ethernet в норме, клиенты подключены. Состояние доступно начиная с V200R022C00.
- белый, мигает медленно, 0,2 ГцТочка доступа работает, соединение Ethernet в норме. Начиная с V200R022C00 это же состояние означает, что клиентов нет.
- белый, мигает раз в 0,25 с, 4 ГцЗапускается система нижнего уровня, идёт обновление ПО. После загрузки точка доступа запрашивает подключение в режиме Fit или облачного управления. Индикатор остаётся в этом состоянии, пока подключение не пройдёт.
- красный, красный и белый горят одновременно, поэтому оттенок смещён, мигает раз в 0,25 с, 4 ГцУдержание кнопки Default дольше шести секунд сбрасывает настройки к заводским. Работает начиная с V200R024C00.
- красный, горит ровноСбой системы.
Кнопки и обозначения на корпусе
| Обозначение на корпусе | Название | Описание |
|---|---|---|
| Default | Кнопка сброса | До V200R022C00SPC100: удержание кнопки дольше трёх секунд сбрасывает настройки к заводским и перезапускает устройство. С V200R022C00SPC100 по V200R023C10: короткое нажатие перезагружает, удержание дольше шести секунд сбрасывает к заводским настройкам, переводит в режим Fit и перезапускает. Начиная с V200R024C00 при удержании индикатор быстро мигает красным и белым одновременно, отчего оттенок смещён, а дальше всё так же. |
Габариты, монтаж и условия эксплуатации
| Параметр | Значение |
|---|---|
| Способ установки | На стену, на потолок (бетон, гипсокартон, подвесные профили, балка, шпилька), в монтажную коробку (86 мм, 120 мм на один пост, восьмиугольная, 120 мм на два поста) |
| Габариты без упаковки В×Ш×Г, мм | 61 × 220 × 220 мм |
| Вес без упаковки, кг | 1,85 кг |
| Рабочая температура, °C | от −10 до +50 °C |
| Температура хранения, °C | от −40 до +70 °C |
| Рабочая влажность | от 5 до 95%, без конденсата |
| Рабочая высота над уровнем моря, м | от −60 до +5 000 м |
| Атмосферное давление, кПа | 53 … 106 кПа, ETSI 300 019-2-3 |
Технические характеристики
| Параметр | Значение |
|---|---|
| Память | Флеш-память NAND 512 МБ и NOR 16 МБ |
| Консольный порт | Консоль по Bluetooth |
| Максимальная мощность, Вт | 39,9 без USB и карт IoT |
| Максимальное тепловыделение, БТЕ/ч | 136,1 без USB и карты IoT |
| Тип питания | Блок питания PoE или адаптер постоянного тока |
| Номинальное входное напряжение, В | 48 В |
| Диапазон входного напряжения, В | DC: от 43,2 до 57,6 В. PoE: 802.3bt/at |
| Защита от импульсов по портам | Порт PoE. Дифференциальная помеха между 48 В и общим: 0,5 кВ (1,2/50 мкс, 42 Ом), критерий B. Синфазная помеха на землю по восьми жилам: 6 кВ (1,2/50 мкс, 42 Ом), критерий B. |
| Выход PoE | Не поддерживается |
| Всего физических портов | 10GE (RJ45) × 1 с автовыбором 10/100/1 000 Мбит/с, 2.5GE, 5GE, 10GE. GE (RJ45) × 1 с автовыбором 10/100/1 000 Мбит/с. Оптический порт 10GE (SFP+) с автовыбором GE и 10GE |
| Заземление | Заземление |
| USB | USB 2.0 |
| Слот IoT | Карта IoT |
| BLE | BLE5.2 |
| Число радиомодулей | 2/3 |
| Диапазон частот | 2,4 ГГц и 5 ГГц |
| Пространственные потоки MIMO | Режим трёх радиомодулей: радиомодуль 0 на 2,4 ГГц 4 × 4 с полосой до 40 МГц, радиомодуль 1 на верхней полосе 5 ГГц 4 × 4 с полосой до 80 МГц, радиомодуль 2 на нижней полосе 5 ГГц 4 × 4 с полосой до 160 МГц. Режим двух радиомодулей: радиомодуль 0 на 2,4 ГГц 4 × 4 с полосой до 40 МГц, радиомодуль 1 на 5 ГГц 8 × 8 с полосой до 160 МГц |
| Стандарт Wi-Fi | 2,4 ГГц: 802.11b/g/n/ax. 5 ГГц: 802.11a/n/ac/ac Wave 2/ax |
| Радиоинтерфейс | Внешняя антенна |
| Усиление антенны | BLE:4dBi |
| Наибольшая мощность передатчика | 2,4 ГГц: 26 дБм. 5 ГГц: 29 дБм. Это суммарная мощность MIMO, то же самое что 20 дБм на цепь в каждом диапазоне. BLE: менее 10 дБм |
| Мощность на один радиомодуль, дБм | 2,4 ГГц: от −10 до 20 дБм на цепь. 5 ГГц: от −10 до 20 дБм на цепь |
| Наработка на отказ, лет | 74 |
| Время восстановления, ч | 0,5 |
| Стабильность частоты, ppm | +/-20 |
| Питание по 802.3bt | Питание по классу 802.3bt Class 8: с лицензией RTU ограничений по функциям нет, без лицензии Wi-Fi работает в режиме 2,4 ГГц (4 × 4) плюс 5 ГГц (6 × 6), остальные функции без ограничений. Питание по классу 802.3bt Class 6 с лицензией RTU: если слоты USB и IoT не заняты, число пространственных потоков и мощность передатчика не меняются, а если заняты, то число потоков, мощность и полоса могут снизиться, подробности уточняют у менеджера продукта. Проводной порт работает без ограничений. Порт USB и слот IoT доступны, но при их использовании число потоков, мощность и полоса могут снизиться. Питание по классу 802.3bt Class 6 без лицензии RTU: Wi-Fi работает в режиме 2,4 ГГц (4 × 4) плюс 5 ГГц (6 × 6), мощность передатчика не меняется, а при использовании порта USB и слота IoT может снизиться рабочая полоса радиоканала. Проводной порт работает без ограничений. |
| Питание по 802.3at | С лицензией RTU: если слоты USB и IoT не заняты, мощность радиомодулей не снижается. Режим двух радиомодулей 2,4 ГГц (2 × 2) плюс 5 ГГц (4 × 4). Режим трёх радиомодулей 2,4 ГГц (2 × 2) плюс верхняя полоса 5 ГГц (2 × 2) плюс нижняя полоса 5 ГГц (2 × 2). Режим двух радиомодулей с отдельным сканирующим 2,4 ГГц (2 × 2) плюс 5 ГГц (2 × 2) плюс сканирование. Если заняты и слот USB, и слот IoT, число пространственных потоков, мощность и полоса могут снизиться, подробности уточняют у менеджера продукта. Проводные порты: скорость медного порта 10GE падает до GE или ниже, медный порт 10GE и оптический SFP+ работают как комбинированная пара, работает только один из них. |
| Питание постоянным током | С лицензией RTU ограничений по функциям нет. Без лицензии Wi-Fi работает в режиме 2,4 ГГц (4 × 4) плюс 5 ГГц (6 × 6), остальные функции без ограничений. |
