Точка доступа Wi-Fi 7 Huawei AirEngine 5773-23HW
- Wi-Fi 7 (802.11be)
- потоки 2+2
- Белый импорт. Таможенная декларация на единицу товара, договор с ООО и НДС.
- Более 1 100 проектов, пять инженеров HCIE в штате. Совместимость и конфигурацию проверяем до оплаты.
- Гарантия и сервис по контракту, четыре уровня SLA.
Для какой задачи это исполнение
Настенное исполнение серии, типовой сценарий это номер гостиницы, комната общежития, палата, кабинет. Точка встаёт в монтажную коробку на стене вместо обычной розетки и закрывает сразу две задачи: раздаёт Wi-Fi 7 в комнате и даёт проводные порты для телевизора, телефона или терминала.
Характеристики словами
Стандарт Wi-Fi 7, два пространственных потока в каждом диапазоне, антенны интеллектуальные. Радиочасть рассчитана на одну комнату, а не на этаж: в такой схеме на каждый номер приходится своя точка, зато соседи не делят между собой один канал и не мешают друг другу. Точное число и тип проводных портов сверяем по паспорту ревизии.
Что докупить
Питание по кабелю от коммутатора с PoE, монтажная коробка под стену. В прайсах и заявках эту модель часто пишут коротко, Huawei 5773-23HW, без слова AirEngine: артикул для счёта в любом случае 50086768. На этаж закладывают коммутатор с запасом по портам, потому что точек здесь столько же, сколько комнат.
Схема «точка в каждой комнате» меняет не только смету на радиочасть. Портов на этаже нужно столько же, сколько номеров, плюс запас, а бюджет питания по кабелю считают сразу на весь коммутатор, а не на одну точку. Зато сеть получается предсказуемой: жалоба гостя привязана к конкретной точке, и разбираться в ней проще, чем искать провал покрытия в общем коридорном радио.
Соседние исполнения
Потолочное исполнение той же серии это AirEngine 5773-21, оно дешевле и берётся на открытые площади. Ещё одно настенное исполнение серии, AirEngine 5773-23W, отличается портовой частью и ценой. Список на странице серии AirEngine 5773. Соседние серии собраны в категории «Точки доступа AirEngine».
Наличие и поставка
Позиция есть на складе в Китае, 14 рабочих дней до Москвы, цена 26 515 ₽ с НДС 22 %.
Вопросы и ответы
Зачем точка в каждой комнате
Стены гостиницы съедают сигнал, и одна потолочная точка в коридоре даёт разное качество в ближнем и дальнем номере. Настенное исполнение решает это иначе: своя точка в комнате, свой канал, предсказуемая скорость у каждого гостя. Считать такую схему нужно вместе с коммутаторами этажа, портов уходит много.
Можно ли подключить телевизор проводом
Да, для этого исполнение и делали: помимо радио на корпусе есть проводные порты для устройств в комнате. Точное их число и скорость зависят от ревизии, поэтому перед заказом сверяем паспорт: от этого зависит, нужен ли в номере отдельный маленький коммутатор или всё закрывается точкой.
Как её питать
По тому же кабелю, что и данные, от этажного коммутатора с PoE. Класс питания сверяем по паспорту исполнения, а бюджет коммутатора считаем на все точки этажа сразу, а не на одну. Отдельный блок питания в номере обычно не ставят: лишняя розетка и лишняя точка отказа.
Когда отгрузите
Позиция в наличии на складе в Китае. Срок поставки 14 рабочих дней до Москвы с таможенным оформлением. Цена в рублях, НДС 22 %, артикул для счёта 50086768. Коммутаторы этажа, монтажные коробки и лицензии контроллера считаем отдельными строками спецификации.
| Стандарт Wi-Fi | Wi-Fi 7 (802.11be) |
|---|---|
| Место установки | помещение |
| Пространственные потоки | 2+2 |
| Антенны | интеллектуальные |
| Типовая мощность, Вт | 11,1 |
| Вес нетто, кг | 0,39 |
| Вес брутто, кг | 0,53 |
| Габариты В×Ш×Г, мм | 160 × 86 × 38 |
| Серия | AirEngine 5773 |
Назначение
Исполнение AirEngine 5773-23HW, парт-номер 50086768. Состав: внутренняя точка доступа 802.11be, два диапазона 2 + 2, интеллектуальная антенна, USB, BLE, порт 2.5G/GE с разъёмом BIDI LC.
Первая версия ПО, в которой поддержан этот парт-номер, это V600R023C10.

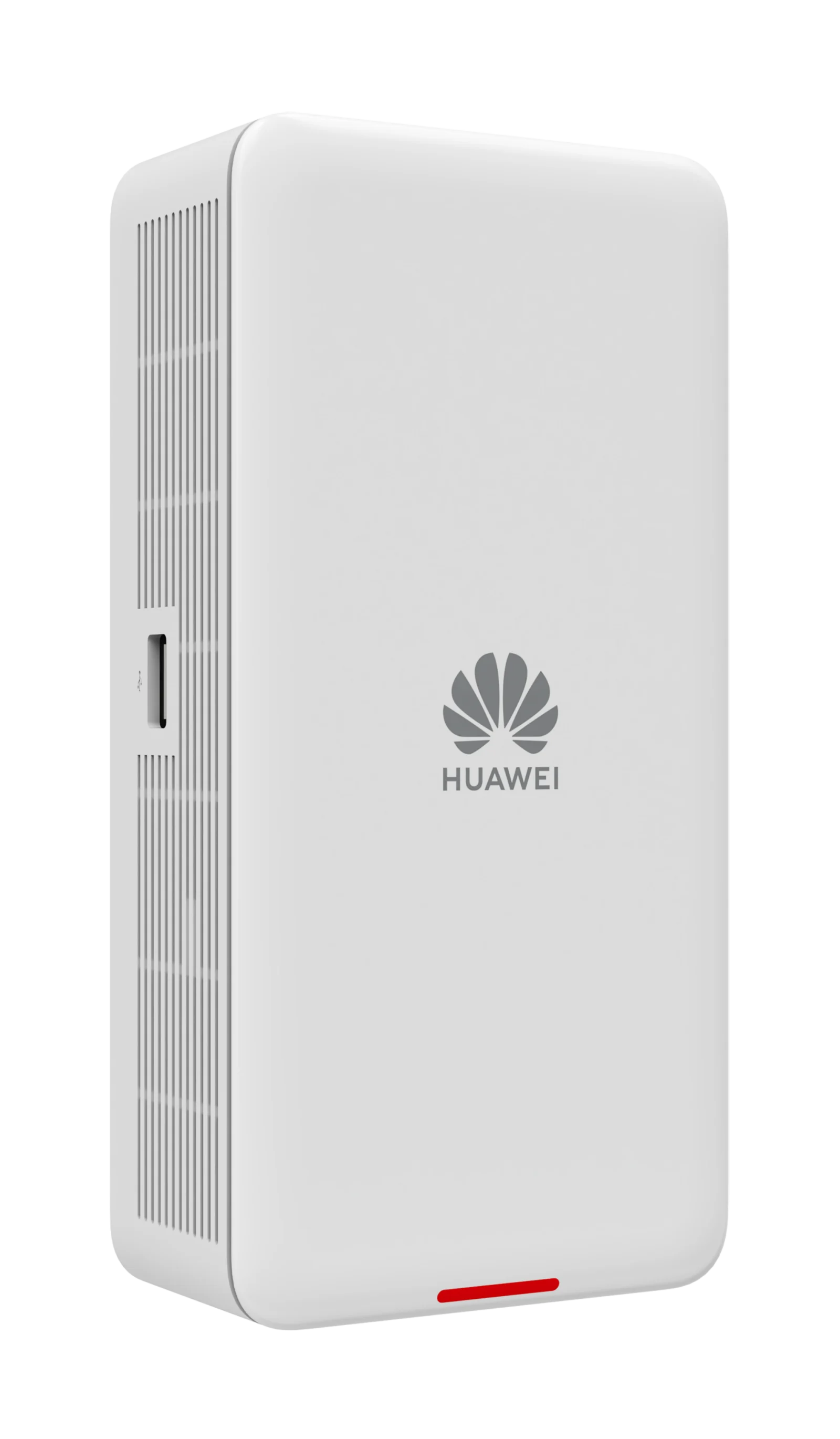

Внешний вид

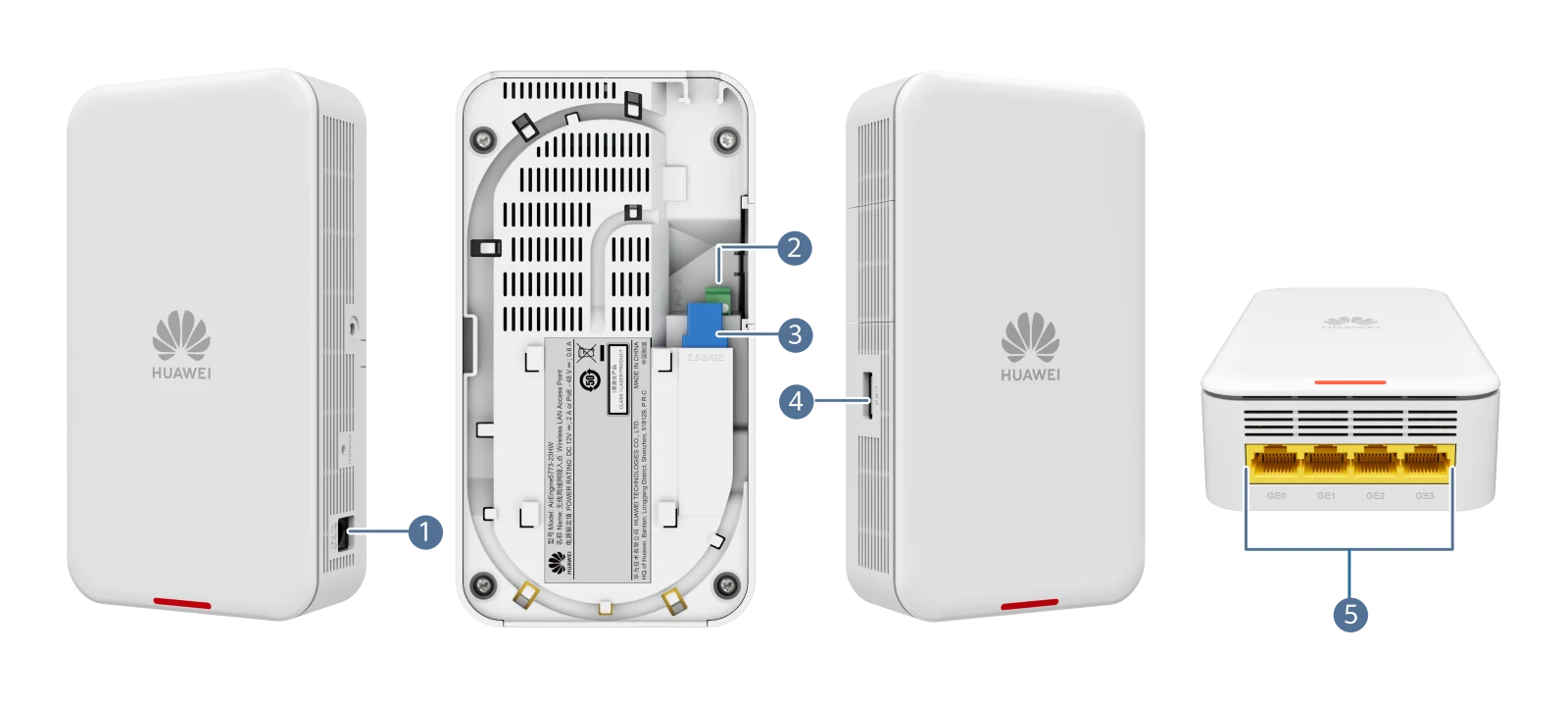

Порты и интерфейсы
- 1DC 12V

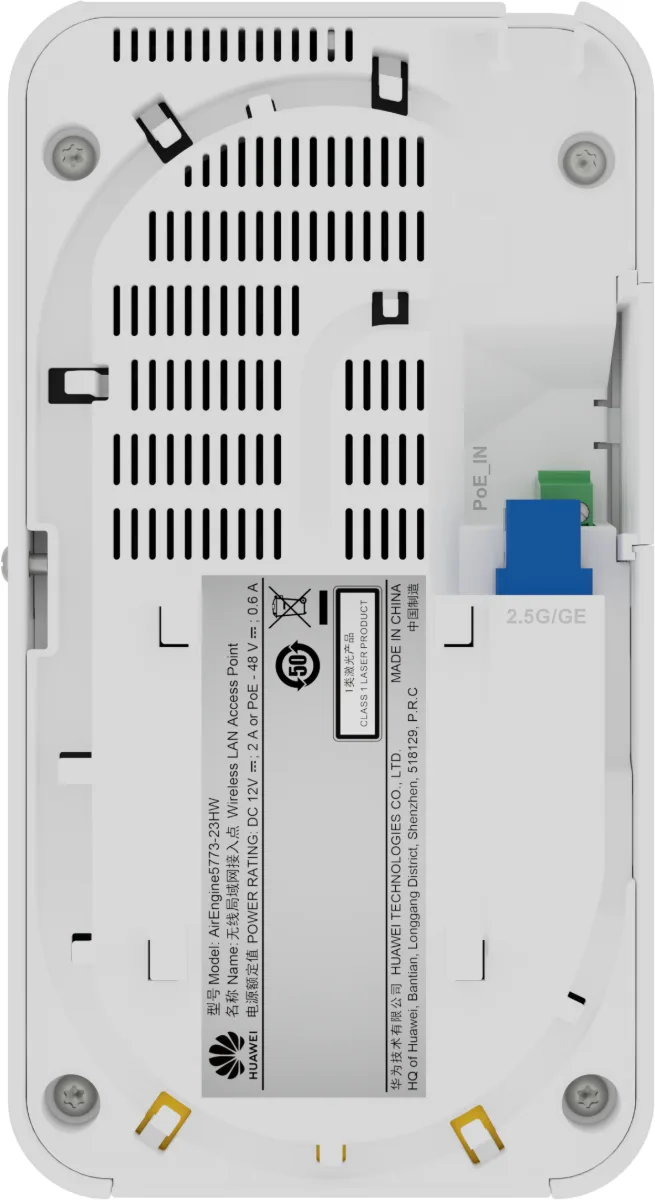

- 2Питание PoE на входе

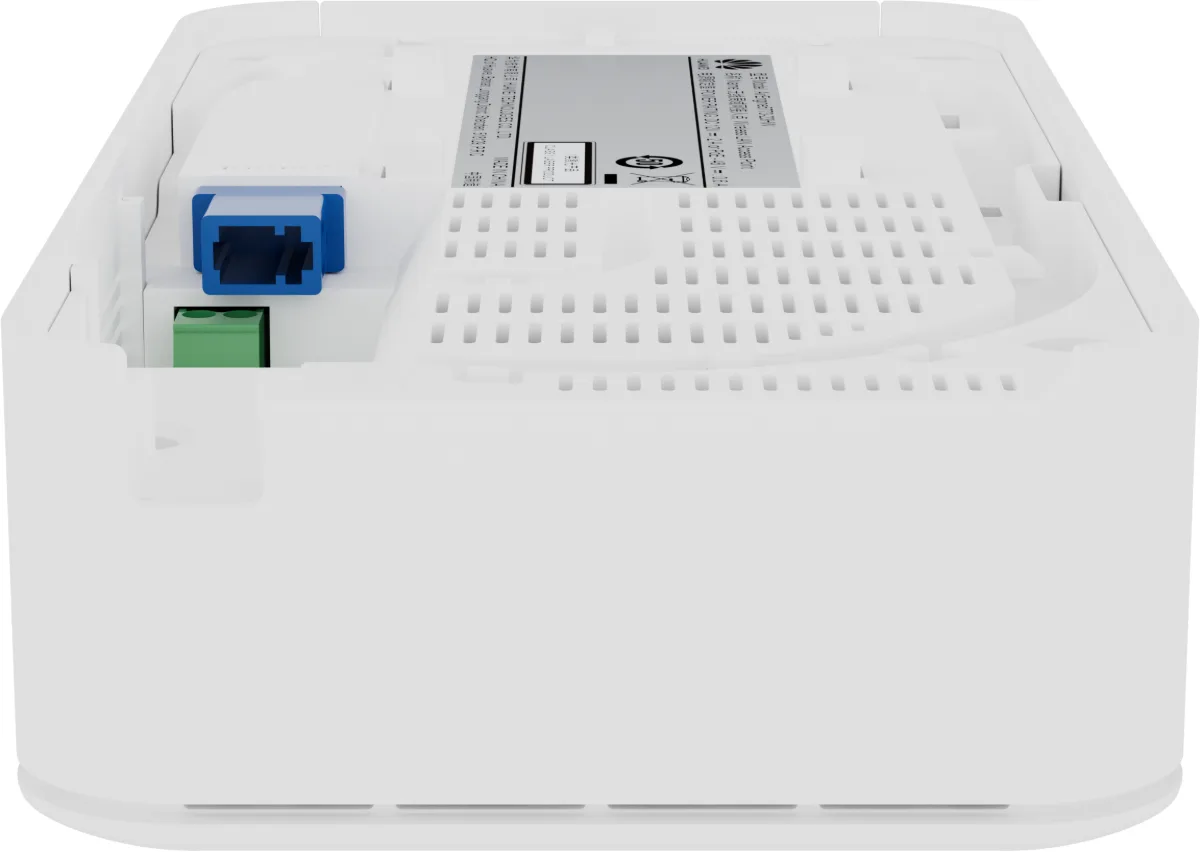

- 32.5G/GE
- 4USB

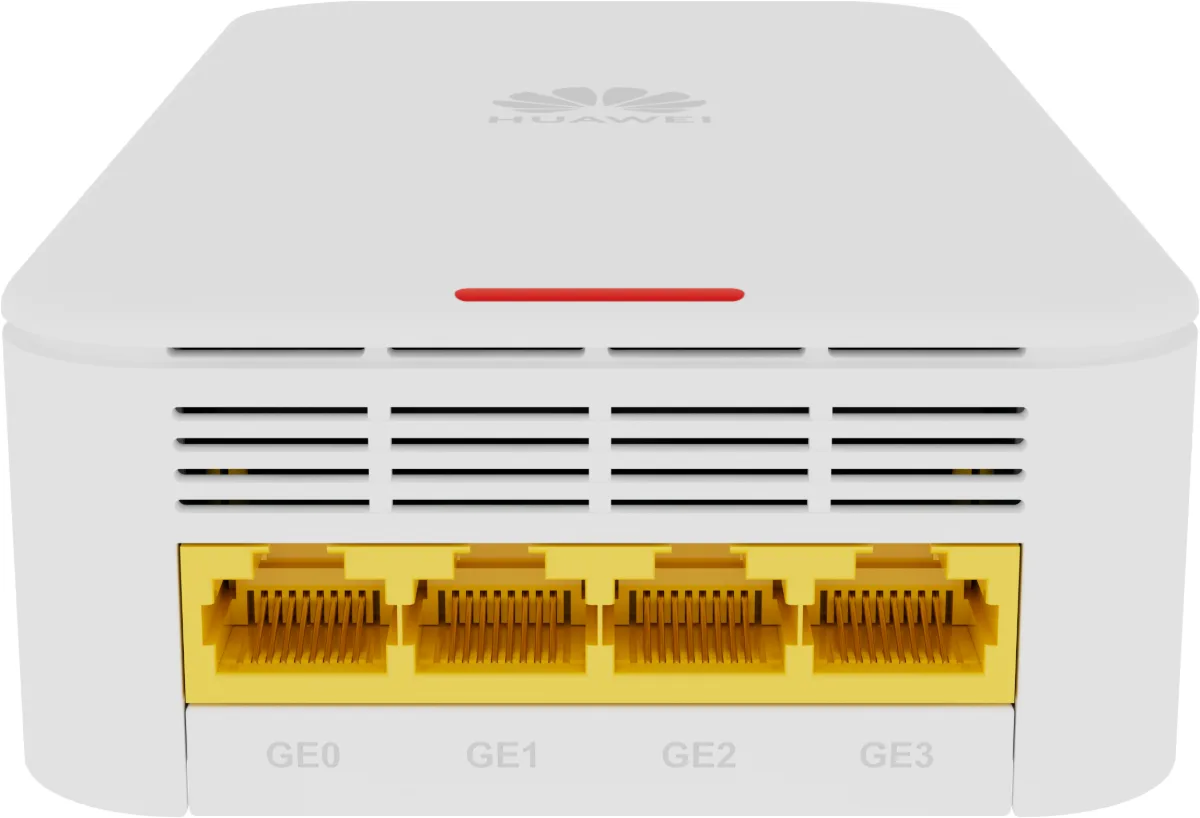

- 5GE0 … GE3
| Порт | Разъём | Описание | Что подходит |
|---|---|---|---|
| 2.5G/GE | LC | Оптический порт восходящего канала на 2,5 или 1 Гбит/с. В точке доступа стоит встроенный модуль BIDI с разъёмом LC. Со стороны точки доступа длина волны 1310 нм на передачу и 1490 нм на приём, мощность передатчика от −9 до −3 дБм, приёмника от −15 до −3 дБм. На дальней стороне нужен модуль с обратными длинами волн и такой же мощностью. Длину трассы лучше держать в пределах 2 км. | Оптическое волокно с разъёмом LC |
| GE0 … GE3 | RJ45 | Медный порт Ethernet с автовыбором 10, 100 или 1000 Мбит/с для подключения к проводной сети. | Сетевой кабель |
| Питание PoE на входе | Клеммник Phoenix | Принимает питание по кабелю постоянного тока в составе гибридного кабеля, когда точку доступа питает устройство PSE. | Клеммник Phoenix |
| DC 12V | Разъём постоянного тока | Подключается к адаптеру питания 12 В. | Адаптер питания 12 В |
| USB | USB 3.0 Type A | Подключается к оконечному устройству IoT. USB 2.0 работает начиная с V600R024C10, USB 3.0 пока недоступен и его обещают добавить обновлением ПО. | Модуль IoT |

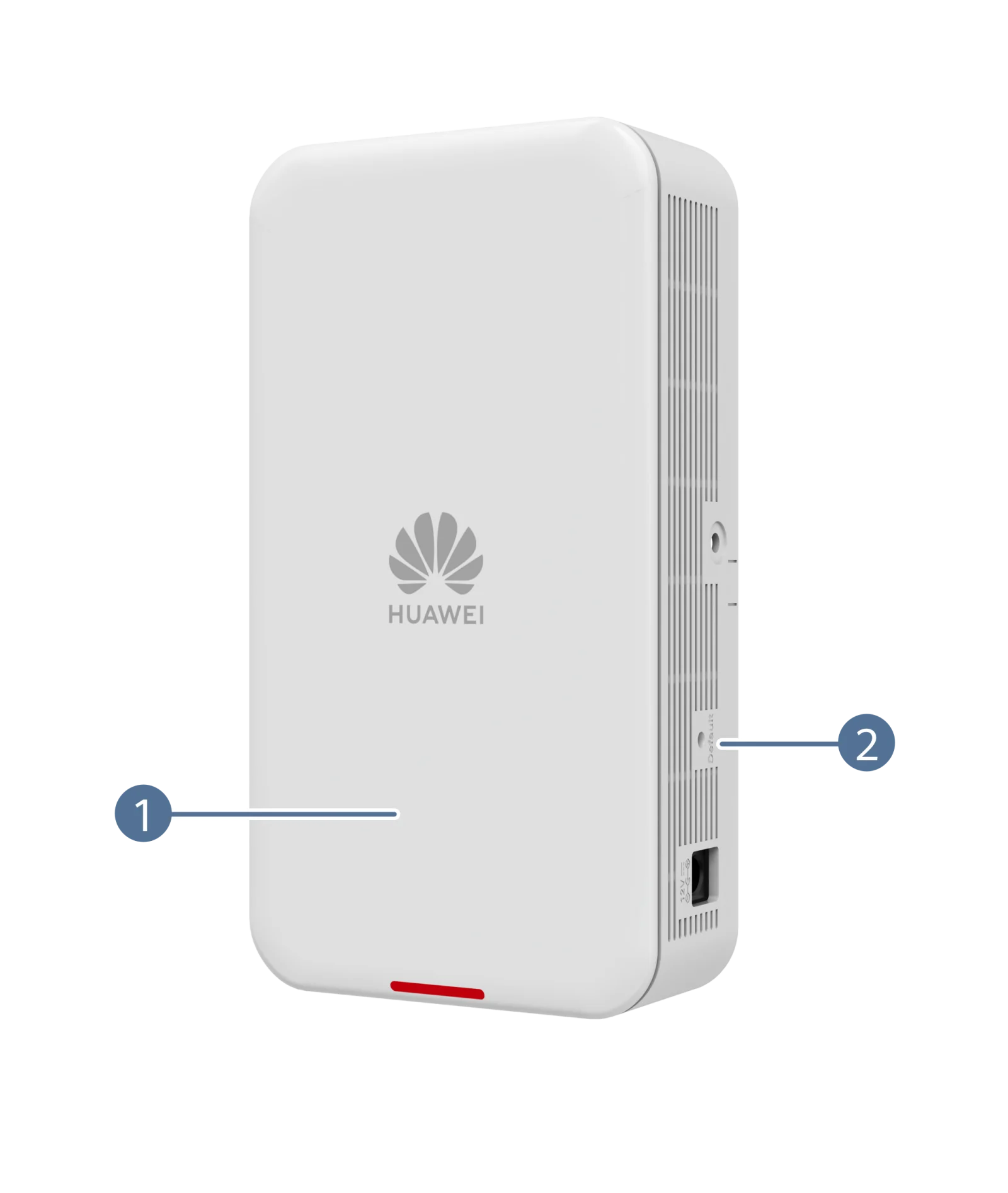

Индикаторы и кнопки
- 1Индикатор
- 2По умолчанию
- не горитСистема не работает.
- зелёный, горит ровноПитание только что подано, либо система запускается после сброса, либо запускается система верхнего уровня.
- зелёный, мигает один раз и остаётся горетьПосле снятия аппаратного сброса и запуска ПО индикатор мигает один раз, затем горит ровно до старта системы.
- зелёный, мигает медленно, 0,5 ГцТочка доступа работает, соединение Ethernet в норме, клиенты подключены.
- зелёный, мигает медленно, 0,2 ГцТочка доступа работает, соединение Ethernet в норме, клиентов нет.
- зелёный, мигает раз в 0,25 с, 4 ГцИдёт обновление ПО. После загрузки точка доступа запрашивает подключение в режиме Fit или облачного управления. Индикатор остаётся в этом состоянии, пока подключение не пройдёт.
- жёлтый, красный и зелёный горят одновременно, поэтому оттенок смещён, мигает раз в 0,25 с, 4 ГцУдержание кнопки Default дольше шести секунд сбрасывает настройки к заводским. Работает начиная с V600R024C10.
- красный, горит ровноСбой системы.
Кнопки и обозначения на корпусе
| Обозначение на корпусе | Название | Описание |
|---|---|---|
| По умолчанию | Кнопка сброса | До V600R024C10: короткое нажатие перезагружает устройство, удержание дольше шести секунд сбрасывает настройки к заводским, переводит в режим Fit и перезапускает. Начиная с V600R024C10 при удержании индикатор мигает жёлтым, потому что красный и зелёный мигают одновременно, а дальше всё так же. |
Габариты, монтаж и условия эксплуатации
| Параметр | Значение |
|---|---|
| Способ установки | На стену, на потолок из гипсокартона, в монтажную коробку (86 мм, 120 мм на один пост, восьмиугольная) |
| Габариты без упаковки В×Ш×Г, мм | 160 × 86 × 38 мм |
| Габариты с упаковкой В×Ш×Г, мм | 73 × 203 × 114 мм |
| Вес без упаковки, кг | 0,39 кг |
| Вес с упаковкой, кг | 0,53 кг |
| Рабочая температура, °C | от 0 до 40 °C |
| Температура хранения, °C | от −40 до +70 °C |
| Рабочая влажность | от 5 до 95%, без конденсата |
| Рабочая высота над уровнем моря, м | от −60 до +5000 м |
| Атмосферное давление, кПа | 53–106 кПа, ETSI 300 019-2-3 |
Технические характеристики
| Параметр | Значение |
|---|---|
| Память | Флеш-память NAND 256 МБ |
| Консольный порт | Консоль по Bluetooth |
| Максимальная мощность, Вт | 14,2 без USB |
| Максимальное тепловыделение, БТЕ/ч | 46,0 БТЕ/ч |
| Тип питания | PoE по гибридному кабелю либо адаптер постоянного тока |
| Номинальное входное напряжение, В | 12 В |
| Диапазон входного напряжения, В | 12 В ±10 %. PoE: 802.3af или 802.3at |
| Защита от импульсов по портам | Порт PoE. Дифференциальная помеха между 48 В и общим: 0,5 кВ (1,2/50 мкс, 42 Ом), критерий B. Синфазная помеха на землю по восьми жилам: 4 кВ (1,2/50 мкс, 42 Ом), критерий B. |
| Выход PoE | Не поддерживается |
| Всего физических портов | 4 порта GE (RJ45) с автовыбором 10, 100 или 1000 Мбит/с и один оптический порт 2.5G/GE с разъёмом LC. Оптический порт восходящего канала на 2,5 или 1 Гбит/с. В точке доступа стоит встроенный модуль BIDI с разъёмом LC. Со стороны точки доступа длина волны 1310 нм на передачу и 1490 нм на приём, мощность передатчика от −9 до −3 дБм, приёмника от −15 до −3 дБм. На дальней стороне нужен модуль с обратными длинами волн и такой же мощностью. Длину трассы лучше держать в пределах 2 км. |
| Заземление | Плавающая земля |
| USB | Порт USB выдаёт 2,5 или 5 Вт. USB 2.0 работает начиная с V600R024C10. USB 3.0 пока недоступен, его обещают добавить обновлением ПО. |
| Слот IoT | Не поддерживается |
| BLE | BLE5.2 |
| Число радиомодулей | 2 |
| Диапазон частот | 2,4 ГГц и 5 ГГц |
| Пространственные потоки MIMO | Радиомодуль 0 на 2,4 ГГц: 2 × 2. Радиомодуль 1 на 5 ГГц: 2 × 2 |
| Стандарт Wi-Fi | 2,4 ГГц: 802.11b/g/n/ax/be. 5 ГГц: 802.11a/n/ac/ac Wave 2/ax/be |
| Радиоинтерфейс | Встроенные интеллектуальные антенны |
| Усиление антенны | 2,4 ГГц: 3 дБи на цепь в пике, 1 дБи суммарно. 5 ГГц: 3 дБи на цепь в пике, 1 дБи суммарно. BLE: 4 дБи в пике |
| Наибольшая мощность передатчика | 2,4 ГГц: 20 дБм на цепь, 23 дБм суммарно. 5 ГГц: 20 дБм на цепь, 23 дБм суммарно. BLE: менее 10 дБм |
| Мощность на один радиомодуль, дБм | 2,4 ГГц: от −10 до 20 дБм на цепь. 5 ГГц: от −10 до 20 дБм на цепь |
| Наработка на отказ, лет | 143,611 |
| Время восстановления, ч | 2 |
| Стабильность частоты, ppm | +/-20 |
| Питание по 802.3at | Ограничений по функциям нет. |
| Питание по 802.3af | Функция USB не поддерживается, остальные без ограничений. |
| Питание постоянным током | Ограничений по функциям нет. |
