Точка доступа Wi-Fi 7 Huawei AirEngine 5773-23H
- Wi-Fi 7 (802.11be)
- потоки 2+2
- Белый импорт. Таможенная декларация на единицу товара, договор с ООО и НДС.
- Более 1 100 проектов, пять инженеров HCIE в штате. Совместимость и конфигурацию проверяем до оплаты.
- Гарантия и сервис по контракту, четыре уровня SLA.
Точка доступа Wi-Fi 7 Huawei AirEngine 5773-23H. Подключается к коммутатору и раздаёт беспроводную сеть. Управление идёт через контроллер точек доступа или через облако. По документации Hardware Description Huawei масса без упаковки 0,52 кг, с упаковкой 0,71 кг. В диаметре 180 мм. В серии AirEngine 5773 это исполнение отличает место установки: помещение.
Характеристики коротко
Полный список в таблице ниже. Для подбора важны стандарт wi-fi Wi-Fi 7 (802.11be); пространственные потоки 2+2; антенны интеллектуальные; типовая мощность 11,7 Вт. В карточке указаны ещё габариты в×ш×г 35 × 180 × 180 мм. Эти значения взяты из товарного имени, из фактов позиции и из прайс-листа Huawei, то есть из источников производителя, а не из общего описания серии.
Совместимость
С этой позицией берут Монтажный комплект AP-2115B-DJZJ, Монтажный комплект AP-2115B-PBLG, Монтажный комплект AP-2115B-LTLG. Полный список совместимых комплектующих собран ниже на странице: там видно, что уже проверено на совместимость, а что придётся согласовать отдельно.
Установка
По монтажу: мощность 11,7 Вт закладывается в расчёт питания и охлаждения; вес брутто 0,71 кг, это важно для расчёта доставки.
Что проверяем до отгрузки
Сверяем парт-номер 50086834 с маркировкой на коробке и на самом изделии, проверяем целостность упаковки и пломб, комплектность по спецификации вендора. Позиции, которые ставятся в работающую сеть, прогоняем на стенде и проверяем версию программного обеспечения. Расхождение с заказом ловится у нас, а не у вас на объекте.
Поставка
Позиция идёт под заказ: срок и цену подтверждаем при расчёте. Возим белым импортом, таможенная декларация оформляется на единицу товара, договор с ООО и НДС.
Гарантия и документы
На позицию 50086834 даём гарантию по контракту: срок и уровень сервиса фиксируются в договоре, доступны четыре уровня SLA вплоть до замены на следующий рабочий день. Комплект документов полный: таможенная декларация на единицу товара, договор с ООО, счёт с НДС, закрывающие документы после поставки. Это важно для позиций, которые идут в проект с приёмкой и в тендерную отчётность.
Жизненный цикл
Huawei прекращает выпуск модели 30 июня 2029. Вендорская поддержка заявлена до 30 июня 2034. Для расширения и замены в работающей сети позиция доступна, для нового проекта имеет смысл сравнить её с актуальной серией.
Вопросы и ответы
Что входит в поставку этой позиции
Поставляется сама позиция 50086834 в заводской упаковке. Дополнительные кабели, модули и лицензии в комплект не входят, их считают отдельной строкой. Точный состав под вашу конфигурацию инженеры подтверждают в расчёте вместе с ценой и сроком.
Подойдёт ли эта позиция к моему оборудованию
Совместимость зависит не только от модели, но и от версии программного обеспечения, свободных слотов и схемы питания. Пришлите модель и текущую конфигурацию: инженеры HCIE сверят её до оплаты и скажут, что встанет без переделок, а что потребует замены.
Сколько ждать поставку и как оформляется сделка
Позиция идёт под заказ. Срок считаем по текущей доступности у вендора и подтверждаем в расчёте вместе с ценой. Возим белым импортом: таможенная декларация оформляется на единицу товара, договор заключаем с ООО, работаем с НДС. Закрывающие документы отдаём полным комплектом.
Что значат даты EOM и EOS для этой позиции
Huawei прекращает выпуск модели 30 июня 2029. Вендорская поддержка заявлена до 30 июня 2034. Для расширения и ремонта работающей сети это рабочий вариант: запас на складах и на вторичном рынке есть, а совместимость с уже установленным оборудованием гарантирована. Для нового проекта лучше сравнить с актуальной серией.
| Стандарт Wi-Fi | Wi-Fi 7 (802.11be) |
|---|---|
| Место установки | помещение |
| Пространственные потоки | 2+2 |
| Антенны | интеллектуальные |
| Типовая мощность, Вт | 11,7 |
| Габариты В×Ш×Г, мм | 35 × 180 × 180 |
| Вес нетто, кг | 0,52 |
| Вес брутто, кг | 0,71 |
| Диаметр, мм | 180 |
| Серия | AirEngine 5773 |
| Единица поставки | штука |
| Снятие с продажи | 2029-06-30 |
| Окончание поддержки | 2034-06-30 |
Документация Huawei
Об устройстве
Исполнение AirEngine 5773-23H, парт-номер 50086834. Состав: AirEngine5773-23H, Wi-Fi 11be, для помещений, два диапазона 2+2, умная антенна, порт USB, BLE, 1 порт 2.5G/GE с разъёмом BIDI LC.
Первая версия ПО, в которой поддержан этот парт-номер, это V600R023C10.
Внешний вид

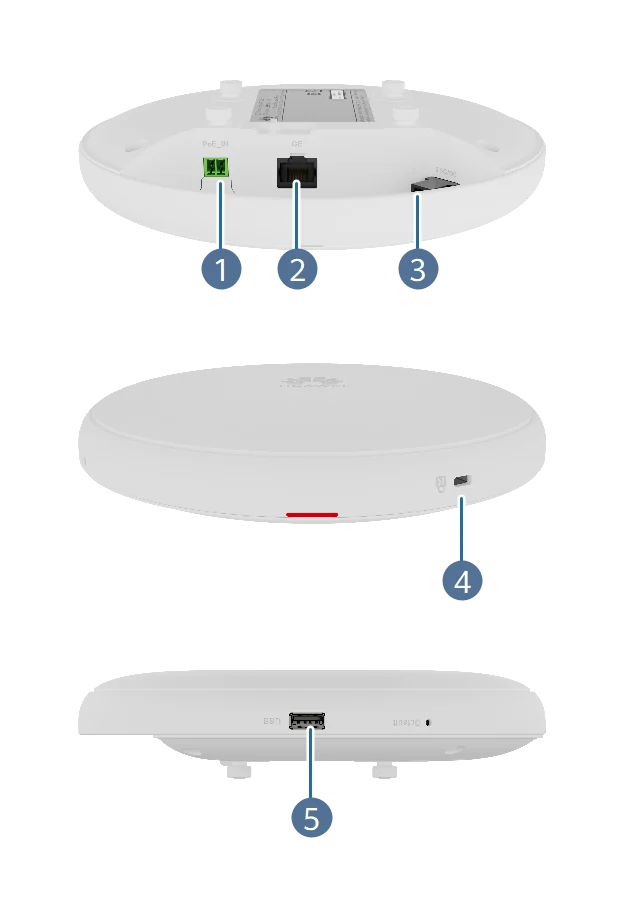

Порты и интерфейсы
- 1Питание PoE на входе
- 2GE
- 32.5G/GE
- 4Слот замка Kensington
- 5USB
| Порт | Разъём | Описание | Что подходит |
|---|---|---|---|
| 2.5G/GE | LC | Оптический порт восходящего канала на 2,5 или 1 Гбит/с. В точке доступа стоит встроенный модуль BIDI с разъёмом LC. Со стороны точки доступа длина волны 1310 нм на передачу и 1490 нм на приём, мощность передатчика от −9 до −3 дБм, приёмника от −15 до −3 дБм. На дальней стороне нужен модуль с обратными длинами волн и такой же мощностью. Длину трассы лучше держать в пределах 2 км. | Оптическое волокно с разъёмом LC |
| GE | RJ45 | Медный порт Ethernet с автовыбором 10, 100 или 1 000 Мбит/с для подключения к проводной сети. | Сетевой кабель |
| Питание PoE на входе | Клеммник Phoenix | Принимает питание по кабелю постоянного тока в составе гибридного кабеля, когда точку доступа питает устройство PSE. | Клеммник Phoenix |
| USB | USB 3.0 Type A | Подключается к оконечному устройству IoT. USB 2.0 работает начиная с V600R024C10, USB 3.0 пока недоступен и его обещают добавить обновлением ПО. | Модуль IoT |

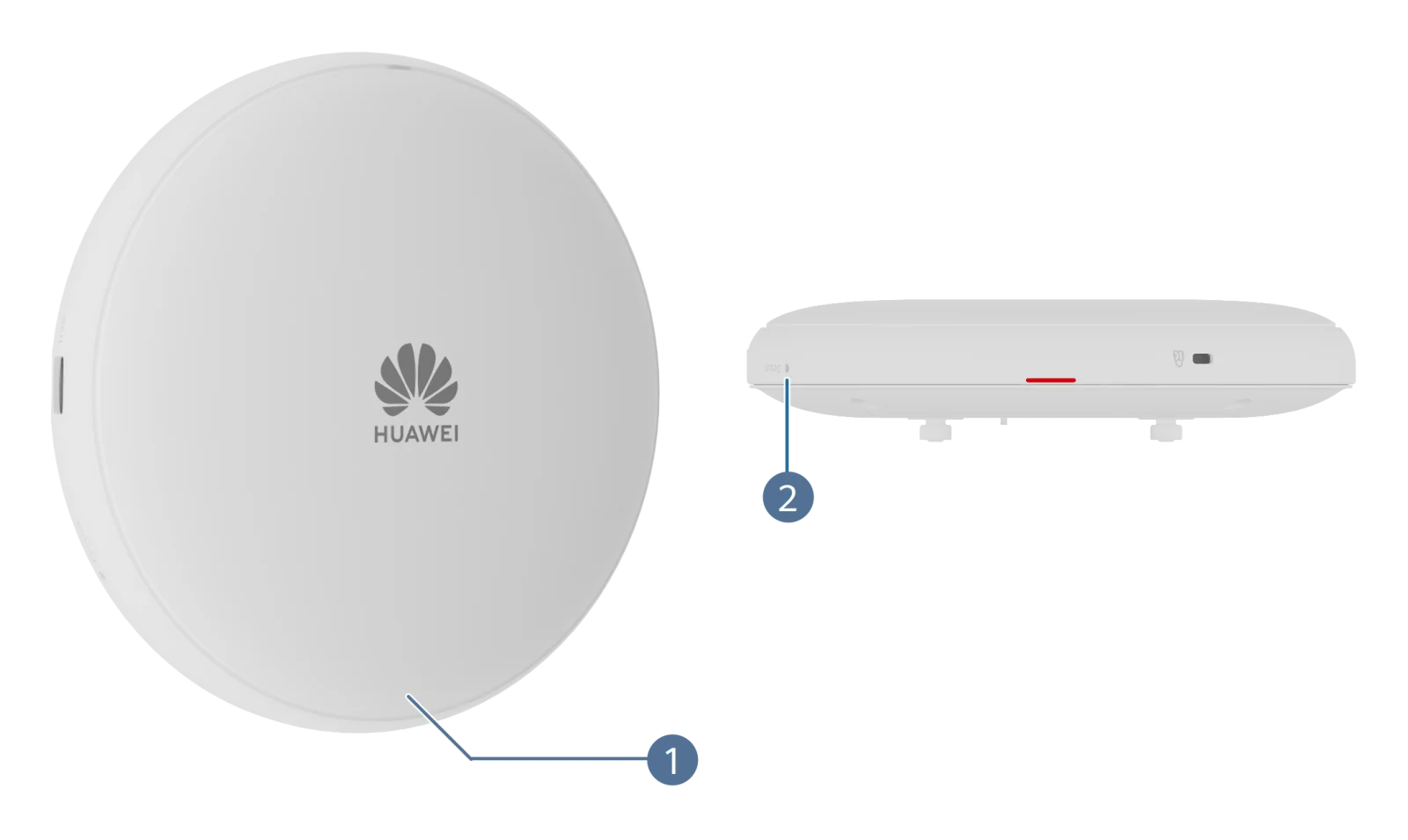

Индикаторы и кнопки
- 1Индикатор
- 2Кнопка сброса Default
- не горитСистема не работает.
- зелёный, горит ровноПитание только что подано, либо система запускается после сброса, либо запускается система верхнего уровня.
- зелёный, мигает один раз и остаётся горетьПосле снятия аппаратного сброса и запуска ПО индикатор мигает один раз, затем горит ровно до старта системы.
- зелёный, мигает медленно, 0,5 ГцТочка доступа работает, соединение Ethernet в норме, клиенты подключены.
- зелёный, мигает медленно, 0,2 ГцТочка доступа работает, соединение Ethernet в норме, клиентов нет.
- зелёный, мигает раз в 0,25 с, 4 ГцИдёт обновление ПО. После загрузки точка доступа запрашивает подключение в режиме Fit или облачного управления. Индикатор остаётся в этом состоянии, пока подключение не пройдёт.
- жёлтый, красный и зелёный горят одновременно, поэтому оттенок смещён, мигает раз в 0,25 с, 4 ГцУдержание кнопки Default дольше шести секунд сбрасывает настройки к заводским. Работает начиная с V600R024C10.
- красный, горит ровноСбой системы.
Кнопки и обозначения на корпусе
| Обозначение на корпусе | Название | Описание |
|---|---|---|
| Default | Кнопка сброса | До V600R024C10: короткое нажатие перезагружает устройство, удержание дольше шести секунд сбрасывает настройки к заводским, переводит в режим Fit и перезапускает. Начиная с V600R024C10 при удержании индикатор мигает жёлтым, потому что красный и зелёный мигают одновременно, а дальше всё так же. |
Габариты, монтаж и условия эксплуатации
| Параметр | Значение |
|---|---|
| Способ установки | На стену, на потолок (бетон, гипсокартон, подвесные профили, балка, шпилька) |
| Габариты без упаковки В×Ш×Г, мм | Диаметр и высота: 180 × 35 мм |
| Габариты с упаковкой В×Ш×Г, мм | 61 × 231 × 203 мм |
| Вес без упаковки, кг | 0,52 кг |
| Вес с упаковкой, кг | 0,71 кг |
| Рабочая температура, °C | от −10 до +50 °C |
| Температура хранения, °C | от −40 до +70 °C |
| Рабочая влажность | от 5 до 95%, без конденсата |
| Рабочая высота над уровнем моря, м | от −60 до +5 000 м |
| Атмосферное давление, кПа | 53 … 106 кПа, ETSI 300 019-2-3 |
Технические характеристики
| Параметр | Значение |
|---|---|
| Память | Флеш-память NAND 256 МБ |
| Консольный порт | Консоль по Bluetooth |
| Максимальная мощность, Вт | 14,04 без USB |
| Максимальное тепловыделение, БТЕ/ч | 45,5 БТЕ/ч |
| Тип питания | PoE |
| Диапазон входного напряжения, В | PoE: 802.3at или 802.3af |
| Защита от импульсов по портам | Порт PoE: по дифференциальной схеме (48 В относительно RTN), 0,5 кВ (1,2/50 мкс, 42 Ом), критерий B. По синфазной схеме (восемь жил относительно земли), 4 кВ (1,2/50 мкс, 42 Ом), критерий B. Блок питания AC: по дифференциальной схеме 2,5 кВ (1,2/50 мкс, 2 Ом), критерий B, по синфазной 4 кВ (1,2/50 мкс, 12 Ом), критерий B. Порты без PoE: по синфазной схеме (восемь жил относительно земли), 4 кВ (1,2/50 мкс, 42 Ом), критерий B. Гибридный оптоэлектрический порт DC: 1 кВ (2 Ом) или 2 кВ (12 Ом), критерий C |
| Выход PoE | Не поддерживается |
| Всего физических портов | Оптический порт 2.5G/GE (LC) × 1. В точку доступа встроен модуль BIDI, волокно подключают в разъём LC. Со стороны точки длины волн TX 1310 нм и RX 1490 нм, мощность передатчика от −9 до −3 дБм, мощность на приёме от −15 до −3 дБм. На дальнем конце ставят модуль с длинами волн TX 1490 нм и RX 1310 нм и подходящей мощностью. Трассу волокна лучше держать в пределах 2 км. GE (RJ45) × 1 с автовыбором 10/100/1 000 Мбит/с, только передача данных без питания PoE |
| Заземление | Плавающая земля |
| USB | Порт USB выдаёт 2,5 или 5 Вт. USB 2.0 работает начиная с V600R024C10. USB 3.0 пока недоступен, его обещают добавить обновлением ПО. |
| Слот IoT | Не поддерживается |
| BLE | BLE5.2 |
| Число радиомодулей | 2 |
| Диапазон частот | 2,4 ГГц и 5 ГГц |
| Пространственные потоки MIMO | Радиомодуль 0 на 2,4 ГГц: 2 × 2. Радиомодуль 1 на 5 ГГц: 2 × 2 |
| Стандарт Wi-Fi | 2,4 ГГц: 802.11b/g/n/ax/be. 5 ГГц: 802.11a/n/ac/ac Wave 2/ax/be |
| Радиоинтерфейс | Встроенные интеллектуальные антенны |
| Усиление антенны | 2,4 ГГц: 4 дБи на цепь в пике, 1 дБи суммарно. 5 ГГц: 5 дБи на цепь в пике, 3 дБи суммарно. BLE: 4 дБи в пике |
| Наибольшая мощность передатчика | 2,4 ГГц: 20 дБм на цепь, 23 дБм суммарно. 5 ГГц: 20 дБм на цепь, 23 дБм суммарно |
| Мощность на один радиомодуль, дБм | 2,4 ГГц: от −10 до 20 дБм на цепь. 5 ГГц: от −10 до 20 дБм на цепь |
| Наработка на отказ, лет | 157,009 |
| Время восстановления, ч | 2 |
| Стабильность частоты, ppm | +/-20 |
| Питание по 802.3bt | Согласован режим питания 802.3at, ограничений по функциям нет. Питание PoE принимают только порты с разъёмами Phoenix, медные порты GE его не принимают. |
| Питание по 802.3at | Ограничений по функциям нет. Питание PoE принимают только порты с разъёмами Phoenix, медные порты GE его не принимают. |
| Питание по 802.3af | Порт USB не работает, остальные функции без ограничений. Питание PoE принимают только порты с разъёмами Phoenix, медные порты GE его не принимают. |
