Парт-номер 02353AEJ-002

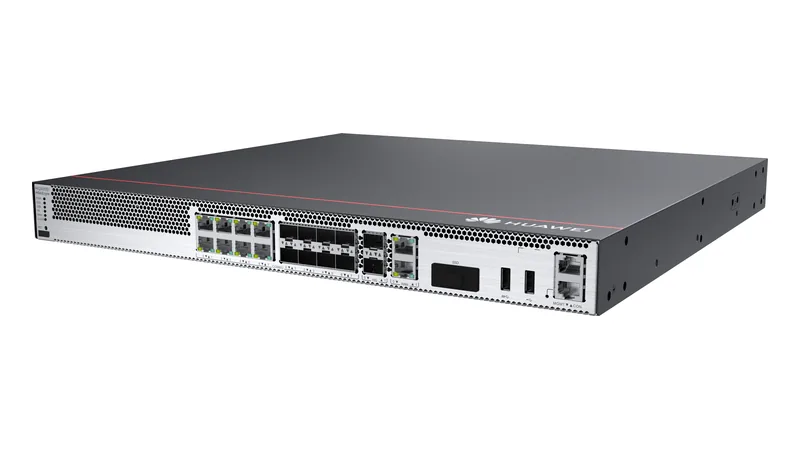

Межсетевой экран Huawei USG6565E-AC

10 портов
по 1 Гбит/с
Uplink 2 × 10 Гбит/с
1U

от 325 410 ₽

Цена за штуку со склада в Китае

В наличии 10 шт на складе в Китае

14 рабочих дней до Москвы с таможенным оформлением.

Белый импорт. Таможенная декларация на единицу товара, договор с ООО и НДС.
Более 1 100 проектов, пять инженеров HCIE в штате. Совместимость и конфигурацию проверяем до оплаты.
Гарантия и сервис по контракту, четыре уровня SLA.

Для какой задачи это исполнение

Периметр площадки среднего размера: головной офис, дата-центр компании, узел с несколькими филиалами на VPN. Два аплинка 10 Гбит/с подключают экран к ядру и к оператору без узкого места в гигабит, десять портов 1 Гбит/с раздают сегменты: серверы, гостевую сеть, демилитаризованную зону. По сравнению с настольными моделями здесь выше пропускная способность с включённой защитой и больше одновременных сессий.

Характеристики словами

Десять портов 1 Гбит/с смешанного типа, медные и оптические, и два аплинка 10 Гбит/с, всего 12 портов. Корпус 1U полной ширины, 43,6 × 442 × 420 мм, вес 5,8 кг без упаковки и 8,75 кг в коробке. Блок питания переменного тока в комплекте. Пропускная способность по режимам защиты, число сессий и VPN-туннелей зависят от версии ПО и лицензий, эти цифры берём из документации серии при расчёте под конкретную площадку.

Что докупить

Лицензии на функции защиты на срок: фильтрация URL, антивирус, предотвращение вторжений, обновление сигнатур. Трансиверы SFP+ или кабели DAC в аплинки 10 Гбит/с, трансиверы GE в оптические порты сегментов, патч-корды. Второй блок питания в свободный отсек даёт резерв по вводу, для периметра головного офиса его закладывают сразу. Пара экранов в кластере закрывает отказ устройства целиком.

Соседние исполнения

Для филиала с каналом до нескольких сотен мегабит хватит настольного USG6510E-AC, он в четыре с половиной раза дешевле. Новое поколение компактных экранов это USG6510F-D-AC и USG6530F-D-AC, младшая модель USG6000F-S125-AC. Все исполнения в категории «Межсетевые экраны USG».

Наличие и поставка

Huawei USG6565E-AC в наличии на складе в Китае, 10 штук, 14 рабочих дней до Москвы, цена 325 410 ₽ с НДС 22 %. Лицензии, трансиверы и второй блок питания считаем в том же расчёте.

Вопросы и ответы

Когда нужен стоечный экран вместо настольного

Когда канал или сумма каналов выше гигабита, сегментов больше десятка или экран стоит на периметре площадки с сотнями пользователей и серверами. Аплинки 10 Гбит/с и запас по сессиям снимают узкое место, которое у настольной модели появляется при включении всех функций защиты на быстром канале.

Нужен ли второй экран в кластере

Для головного офиса и дата-центра обычно да: два устройства в паре переключают трафик при отказе одного без разрыва сессий, а обслуживание и обновление идут без остановки. Для площадки, где простой в несколько часов допустим, обходятся одним экраном с двумя блоками питания и резервным каналом.

Что входит в поставку

Корпус с установленным блоком питания переменного тока и базовым ПО: маршрутизация, экранирование, VPN. Второй блок питания, трансиверы в аплинки и порты и лицензии на подписные функции защиты считаются отдельно. Корпус полной ширины 19 дюймов под стойку.

Какой срок поставки

Межсетевой экран на складе в Китае, 10 штук на момент публикации, отгрузка после оплаты, 14 рабочих дней до Москвы с таможенным оформлением. Цена 325 410 ₽ с НДС 22 % включает доставку и таможню. Лицензии оформляются вместе с устройством, трансиверы и второй блок едут в той же отгрузке.

Характеристики позиции 02353AEJ-002
Количество портов доступа	10
Скорость портов доступа	1 Гбит/с
Тип портов	смешанные
Порты Uplink	2 × 10 Гбит/с
Комплектность питания	блок в комплекте
Тип питания	AC
Всего портов, с Uplink	12
Типовая мощность, Вт	6 565
Вес нетто, кг	5,8
Вес брутто, кг	8,75
Форм-фактор, U	1
Габариты В×Ш×Г, мм	43,6 × 442 × 420

Назначение

Исполнение USG6565E-AC, парт-номер 02353AEJ-002. Состав: 2 порта GE WAN, 8 комбинированных портов GE, 2 порта 10GE SFP+, блок питания AC.

Первая версия ПО, в которой поддержан этот парт-номер, это V600R007C20SPC600.

В том же документе описаны соседние исполнения: 02353AEJ, 02353AEJ-001.

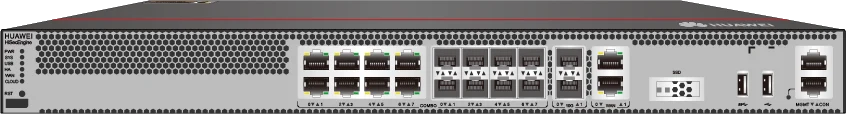

Портовая панель

У ранних поставок два порта USB, 3.0 и 2.0, у поздних оба стандарта USB 2.0. В документе показаны ранние поставки.

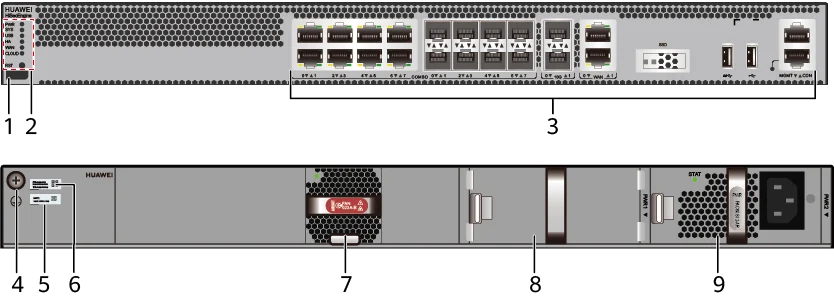

1Код серии
2Зона индикаторов и кнопок
3Зона несъёмных интерфейсов
4Клемма защитного заземления
5Наклейка с MAC-адресом
6Наклейка с серийным номером
7Вентиляторный модуль
8Слот дополнительного блока питания
9Блок питания

Название	Описание
Код серии	Обозначает серию устройства. Точная модель указана на шильдике в нижней части корпуса.
Зона индикаторов и кнопок	Набор индикаторов показывает состояние устройства в реальном времени, кнопка RST служит для аварийного обслуживания.
Зона несъёмных интерфейсов	Здесь расположены порты, порты USB, консольный порт и порт внеполосного управления для настройки и обслуживания.
Клемма защитного заземления	Служит для подключения наконечника M4 кабеля заземления к стойке или к шине заземления в помещении.
Наклейка с MAC-адресом	Задаёт MAC-адрес устройства, он нужен при настройке пересылки трафика.
Наклейка с серийным номером	Однозначно определяет устройство, его сообщают в техподдержку при запросе лицензии.
Вентиляторный модуль	Отводит тепло, меняется без выключения. Вынимать модуль дольше чем на минуту нельзя. Номер слота 4.
Блок питания	Здесь ввод и распределение питания. В базовой комплектации один блок питания, для резервирования 1+1 ставят два. Пока один блок работает, второй меняется без выключения. Слоты подписаны PWR1 и PWR2, их номера 2 и 3.

Порты и интерфейсы

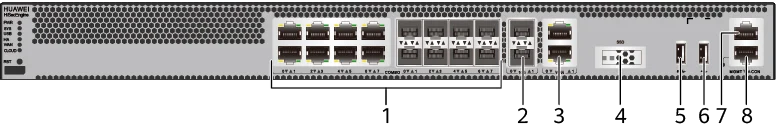

1Комбинированный порт
2Оптический порт 10GE
3Порт WAN
4Слот карты SSD
5Порт USB 3.0, он же USB0. Ранние поставки: USB 3.0. Поздние поставки: USB0 стандарта USB 2.0
6Порт USB 2.0, он же USB1. Ранние поставки: USB 2.0. Поздние поставки: USB1 стандарта USB 2.0
7Консольный порт
8Порт MGMT

Порт	Разъём	Описание	Что подходит
Комбинированные порты с 0 по 7	RJ45 + SFP	Комбинированные порты. Комбинированный порт логический: он работает либо как медный порт GE, либо как оптический, за ними стоит один внутренний интерфейс. Когда включён медный, оптический выключен, и наоборот. Обе половины живут в одном интерфейсе с номерами от GigabitEthernet 0/0/0 до GigabitEthernet 0/0/7. По умолчанию порт работает как медный.	Кабель Ethernet, оптические модули SFP на 100 Мбит/с, оптические модули eSFP на 1 Гбит/с. Начиная с V600R007C20SPC500 комбинированные порты принимают модули SFP на 100 Мбит/с.
Оптические порты 10GE 0 и 1	SFP+	2 оптических порта 10GE с номерами от XGigabitEthernet 0/0/0 до XGigabitEthernet 0/0/1. Начиная с V600R007C20 порты 10GE принимают медные модули SFP на 1 Гбит/с и оптические модули eSFP на 1 Гбит/с. По умолчанию порты работают на 10 Гбит/с, скорость меняют командой set device port-config-mode с параметром 10ge или ge.	Медные модули SFP на 1 Гбит/с, оптические модули eSFP на 1 Гбит/с, оптические модули SFP+ на 10 Гбит/с
Порты WAN 0 и 1	RJ45	2 медных порта Ethernet с автовыбором 10, 100 или 1000 Мбит/с, с номерами от WAN 0/0/0 до WAN 0/0/1. Через них устройство подключают к сети WAN или к облачному центру управления.	Кабель Ethernet
Слот карты SSD	-	Модуль M.2 ставят для записи журналов и отчётов в реальном времени. Модуль опциональный, покупается отдельно.	Накопители M.2-SATA240G-A и M.2-SATA960G-A
Порт USB 3.0, он же USB0	USB Type A	В порт USB вставляют накопитель для обновления системного ПО. Порядок обновления описан в руководстве, которое идёт с устройством.	USB-накопитель
Порт USB 2.0, он же USB1	USB Type A	Порт USB, куда вставляют устройства для обновления системного ПО. Порядок обновления описан в руководстве, которое идёт с устройством.	USB-накопитель
Консольный порт	RJ45	Консольный порт для подключения компьютера на месте. Консольным кабелем соединяют порт RJ45 устройства с портом COM компьютера и работают через терминальную программу.	Консольный кабель
Порт MGMT	RJ45	Внеполосный порт управления RJ45 с автовыбором 10, 100 или 1000 Мбит/с. Номер порта METH 0/0/0, адрес по умолчанию 192.168.0.1. Подключив к нему компьютер, на устройство заходят по Telnet или через веб-интерфейс для настройки и обслуживания. Как рабочий порт MGMT использовать нельзя: его возможности ограничены и для пересылки трафика не годятся.	Кабель Ethernet

Индикаторы и кнопки

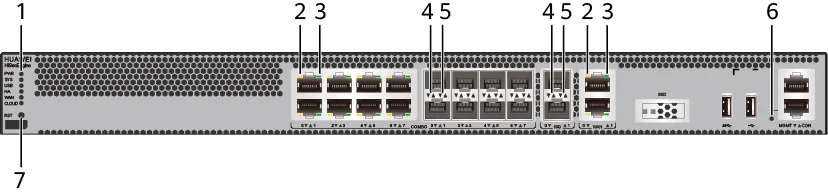

1Индикаторы PWR, SYS, USB, HA, WAN и CLOUD
2Индикатор ACT медного порта GE
3Индикатор LINK медного порта GE
4Индикатор ACT оптического порта
5Индикатор LINK оптического порта
6Индикатор порта MGMT
7Кнопка RST

Стрелки у оптических портов показывают их расположение: стрелка вниз это нижний порт, стрелка вверх верхний.

PWRИндикатор питания

зелёный, горит ровноБлок питания работает нормально.
не горитБлок питания неисправен или устройство не включено.

SYSИндикатор SYS

зелёный, горит ровноСистема включается или перезапускается.
зелёный, мигает раз в две секунды, 0,5 Гц.Система работает нормально.
зелёный, мигает четыре раза в секунду, 4 ГцСистема запускается.
красный, горит ровноСбой системы, либо неисправно питание, либо неисправен вентиляторный модуль. Если система запустилась с двумя блоками питания и один из них не включён, индикатор SYS горит красным, хотя система работает нормально.
не горитСистема не работает.

USBИндикатор USB

зелёный, горит ровноРазвёртывание с USB-накопителя завершено.
зелёный, мигает четыре раза в секунду, 4 ГцСистема читает данные с USB-накопителя.
красный, горит ровноРазвёртывание с USB-накопителя не удалось.
не горитРазвёртывание с USB-накопителя выключено, состояние по умолчанию.

HAИндикатор HA

зелёный, горит ровноГорячее резервирование, управление ведущим устройством
зелёный, мигает раз в две секунды, 0,5 Гц.Горячее резервирование, управление ведомым устройством
красный, горит ровноСбой горячего резервирования.
не горитГорячее резервирование выключено.

WANИндикатор WAN

не горитФункция зарезервирована и не включена.

CLOUDИндикатор CLOUD

зелёный, горит ровноПодключено к облачной платформе управления.
зелёный, мигает четыре раза в секунду, 4 ГцИдёт обмен данными с облачной платформой управления.
не горитУстройство не подключено к облачной платформе управления.

Индикатор ACT медного порта GE

жёлтый, мигает с частотой 12 ГцПорт передаёт или принимает данные.
не горитПорт не передаёт и не принимает данные.

Индикатор LINK медных портов GE

зелёный, горит ровноЛинк на порту поднят.
не горитНа порту нет соединения.

Индикатор LINK оптического порта

жёлтый, мигает с частотой 12 ГцПорт передаёт или принимает данные.
не горитПорт не передаёт и не принимает данные.

Индикатор LINK оптического порта

зелёный, горит ровноЛинк на порту поднят.
не горитНа порту нет соединения.

Индикатор порта MGMT

зелёный, горит ровноЛинк на порту поднят.
зелёный, мигает с частотой 12 ГцПорт передаёт или принимает данные.
не горитНа порту нет соединения.

Кнопки и обозначения на корпусе

Обозначение на корпусе	Название	Описание
RST	Кнопка RST	Пока устройство работает, кнопкой RST его перезапускают. Перед нажатием лучше сохранить конфигурацию. Той же кнопкой сбрасывают настройки: удержание пять секунд возвращает заводские значения и перезапускает устройство. Сброс кнопкой отключают командой factory-configuration prohibit в режиме system view и возвращают командой undo factory-configuration prohibit.

Питание

Ранние поставки: в системе питания один блок AC типа PAC60S12-AR, PAC60S12-R или PAC600S12-CB. Для резервирования 1+1 ставят два блока.
Поздние поставки: в системе питания один блок AC типа PAC60S12-AR. Для резервирования 1+1 ставят два блока.

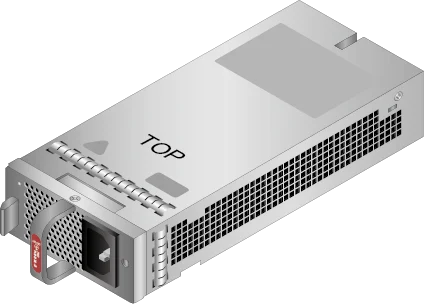

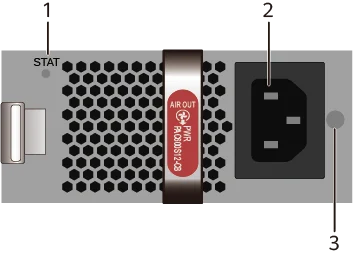

PAC600S12-CB (Блок питания AC 600 Вт (обдув сзади вперёд, выброс со стороны панели питания))

Параметр	Значение
Описание	Блок питания AC 600 Вт (обдув сзади вперёд, выброс со стороны панели питания)
Парт-номер	02312FFU
Модель	PAC600S12-CB

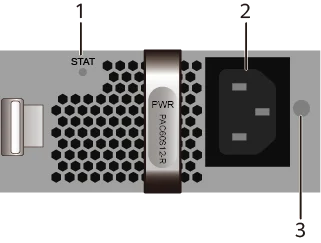

STATИндикатор питания

зелёный, горит ровноВыход блока питания AC в норме.
не горитВход блока питания AC ненормален (нет входа, повышенное или пониженное напряжение). Либо выход ненормален (пониженное напряжение или перегрев).

Порт	Разъём	Описание	Что подходит
Разъём питания	-	Подключается вилка C13 кабеля питания AC. Подробности в разделе о кабелях питания AC.	-
Отверстие под фиксатор	-	Отверстие под клипсу кабеля питания, которой кабель связывают и закрепляют. Клипса установлена на заводе.	-

Функции и возможности	Описание
Защита от пониженного входного напряжения	Прекращает подачу и восстанавливает её автоматически после возврата входного напряжения в норму.
Защита от повышенного входного напряжения	Прекращает подачу и восстанавливает её автоматически после возврата входного напряжения в норму.
Защита от повышенного входного тока	Прекращает подачу и не восстанавливает её автоматически после возврата входного тока в норму.
Защита ограничением выходного тока	Выдаёт питание с перерывами и восстанавливает нормальную работу после возврата выходного тока в рабочий диапазон.
Защита от повышенного выходного напряжения	Прекращает выдачу с перерывами и восстанавливает её после снятия перенапряжения.
Защита от короткого замыкания на выходе	Выдаёт питание с перерывами и восстанавливает нормальную работу после устранения короткого замыкания на выходе.
Защита от перегрева	Когда температура блока питания достигает заданного порога, блок прекращает подачу и автоматически восстанавливает её после возврата температуры в рабочий диапазон.
Отвод тепла	Тепло отводит встроенный вентилятор
Горячая замена	В устройстве резервирование блоков питания 1+1. Блок меняется на горячую, работа устройства не прерывается.

Параметр	Значение
Габариты без упаковки В×Ш×Г, мм	39,6 × 90 × 214,5 мм
Вес без упаковки, кг	0,95 кг
Номинальное входное напряжение, В	от 100 до 240 В AC, 50 или 60 Гц; 240 В DC
Диапазон входного напряжения, В	от 90 до 290 В AC, от 47 до 63 Гц; от 190 до 290 В DC
Наибольший входной ток, А	8 А
Номинальное выходное напряжение, В	12 В
Номинальный выходной ток, А	50 А
Номинальная выходная мощность, Вт	600 Вт
Горячая замена	Поддерживается
Тип кабелей питания	C13

Назначение и исполнение

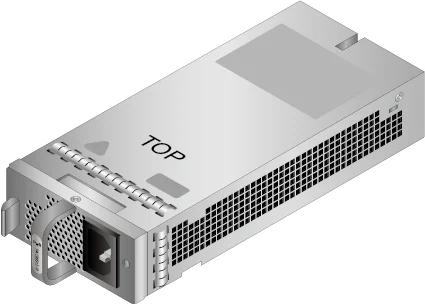

Внешний вид
Соответствие версий
Панель
Функции и возможности
Технические характеристики

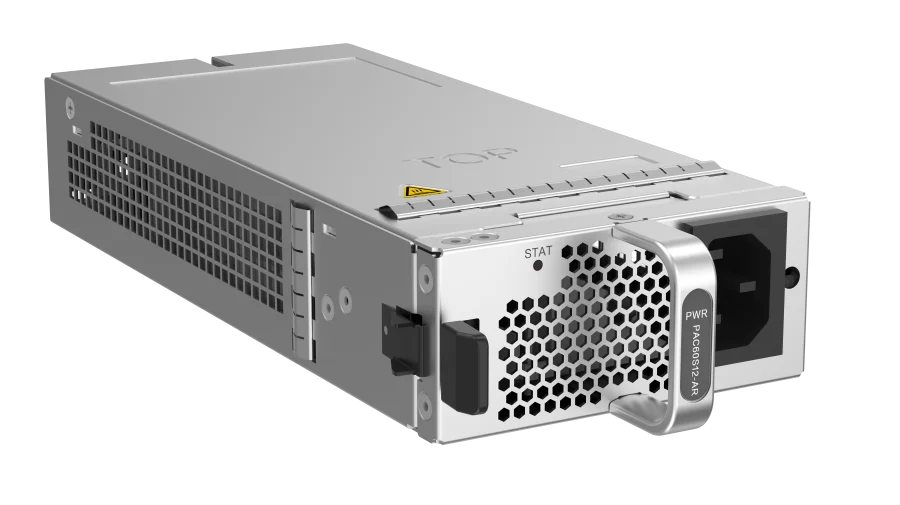

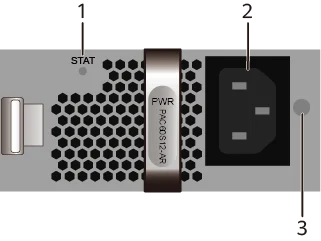

PAC60S12-AR

Параметр	Значение
Описание	Блок питания AC 60 Вт
Парт-номер	02312SLE-001
Модель	PAC60S12-AR

STATИндикатор питания

зелёный, горит ровноВыход блока питания AC в норме.
зелёный, мигаетВыходная мощность вышла за допустимые границы, например произошло повышение напряжения, повышение тока или короткое замыкание.
не горитВход блока питания AC ненормален (нет входа, повышенное или пониженное напряжение). Либо выход ненормален (пониженное напряжение или перегрев).

Порт	Разъём	Описание	Что подходит
Разъём питания	Прямая розетка C13	Подключите вилку C13 кабеля питания AC. Подробности о кабелях питания AC в их разделе.	Кабель питания AC с разъёмом C13
Отверстие под фиксатор	-	Отверстие под клипсу кабеля питания, которой кабель связывают и закрепляют. Клипса установлена на заводе.	-

Функции и возможности	Описание
Защита от пониженного входного напряжения	Прекращает подачу и восстанавливает её автоматически после возврата входного напряжения в норму.
Защита от повышенного входного тока	Прекращает подачу и не восстанавливает её автоматически после возврата входного тока в норму.
Защита ограничением выходного тока	Выдаёт питание с перерывами и восстанавливает нормальную работу после возврата выходного тока в рабочий диапазон.
Защита от повышенного выходного напряжения	Прекращает выдачу с перерывами и восстанавливает её после снятия перенапряжения.
Защита от короткого замыкания на выходе	Выдаёт питание с перерывами и восстанавливает нормальную работу после устранения короткого замыкания на выходе.
Защита от перегрева	Когда температура блока питания достигает заданного порога, блок прекращает подачу и автоматически восстанавливает её после возврата температуры в рабочий диапазон.
Отвод тепла	У блока питания нет своего вентилятора, тепло отводит вентиляторный модуль устройства.
Горячая замена	В устройстве резервирование блоков питания 1+1. Блок на 60 Вт меняется на горячую, работа устройства не прерывается.

Параметр	Значение
Габариты без упаковки В×Ш×Г, мм	39,8 × 90 × 214,3 мм
Вес без упаковки, кг	0,68 кг
Число входов	1
Номинальное входное напряжение, В	от 100 до 240 В AC (50 или 60 Гц)
Диапазон входного напряжения, В	от 90 до 264 В AC (от 47 до 63 Гц)
Наибольший входной ток, А	2 А
Номинальное выходное напряжение, В	12 В
Номинальный выходной ток, А	5 А
Номинальная выходная мощность, Вт	60 Вт
Способ отвода тепла	Пассивное охлаждение без вентиляторов
Горячая замена	Поддерживается
Тип кабелей питания	C13

Назначение и исполнение

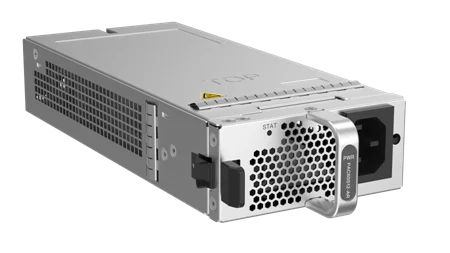

Внешний вид
Соответствие версий
Панель
Функции и возможности
Технические характеристики

PAC60S12-AR

Параметр	Значение
Описание	Блок питания AC 60 Вт
Парт-номер	02312SLE
Модель	PAC60S12-AR

STATИндикатор питания

зелёный, горит ровноВыход блока питания AC в норме.
зелёный, мигаетВыходная мощность вышла за допустимые границы, например произошло повышение напряжения, повышение тока или короткое замыкание.
не горитВход блока питания AC ненормален (нет входа, повышенное или пониженное напряжение). Либо выход ненормален (пониженное напряжение или перегрев).

Порт	Разъём	Описание	Что подходит
Разъём питания	Прямая розетка C13	Подключите вилку C13 кабеля питания AC. Подробности о кабелях питания AC в их разделе.	Кабель питания AC с разъёмом C13
Отверстие под фиксатор	-	Отверстие под клипсу кабеля питания, которой кабель связывают и закрепляют. Клипса установлена на заводе.	-

Функции и возможности	Описание
Защита от пониженного входного напряжения	Прекращает подачу и восстанавливает её автоматически после возврата входного напряжения в норму.
Защита от повышенного входного тока	Прекращает подачу и не восстанавливает её автоматически после возврата входного тока в норму.
Защита ограничением выходного тока	Выдаёт питание с перерывами и восстанавливает нормальную работу после возврата выходного тока в рабочий диапазон.
Защита от повышенного выходного напряжения	Прекращает выдачу с перерывами и восстанавливает её после снятия перенапряжения.
Защита от короткого замыкания на выходе	Выдаёт питание с перерывами и восстанавливает нормальную работу после устранения короткого замыкания на выходе.
Защита от перегрева	Когда температура блока питания достигает заданного порога, блок прекращает подачу и автоматически восстанавливает её после возврата температуры в рабочий диапазон.
Отвод тепла	У блока питания нет своего вентилятора, тепло отводит вентиляторный модуль устройства.
Горячая замена	В устройстве резервирование блоков питания 1+1. Блок на 60 Вт меняется на горячую, работа устройства не прерывается.

Параметр	Значение
Габариты без упаковки В×Ш×Г, мм	39,8 × 90 × 214,3 мм
Вес без упаковки, кг	0,68 кг
Число входов	1
Номинальное входное напряжение, В	от 100 до 240 В AC (50 или 60 Гц)
Диапазон входного напряжения, В	от 90 до 264 В AC (от 47 до 63 Гц)
Наибольший входной ток, А	2 А
Номинальное выходное напряжение, В	12 В
Номинальный выходной ток, А	5 А
Номинальная выходная мощность, Вт	60 Вт
Способ отвода тепла	Пассивное охлаждение без вентиляторов
Горячая замена	Поддерживается
Тип кабелей питания	C13

Назначение и исполнение
Внешний вид
Соответствие версий
Панель
Функции и возможности
Технические характеристики

PAC60S12-R (Блок питания AC 60 Вт)

Параметр	Значение
Описание	Блок питания AC 60 Вт
Парт-номер	02312DVA
Модель	PAC60S12-R

STATИндикатор питания

зелёный, горит ровноВыход блока питания AC в норме.
зелёный, мигаетВыходная мощность вышла за допустимые границы, например произошло повышение напряжения, повышение тока или короткое замыкание.
не горитВход блока питания AC ненормален (нет входа, повышенное или пониженное напряжение). Либо выход ненормален (пониженное напряжение или перегрев).

Порт	Разъём	Описание	Что подходит
Разъём питания	-	Подключается вилка C13 кабеля питания AC. Подробности в разделе о кабелях питания AC.	-
Отверстие под фиксатор	-	Отверстие под клипсу кабеля питания, которой кабель связывают и закрепляют. Клипса установлена на заводе.	-

Функции и возможности	Описание
Защита от пониженного входного напряжения	Прекращает подачу и восстанавливает её автоматически после возврата входного напряжения в норму.
Защита от повышенного входного тока	Прекращает подачу и не восстанавливает её автоматически после возврата входного тока в норму.
Защита ограничением выходного тока	Выдаёт питание с перерывами и восстанавливает нормальную работу после возврата выходного тока в рабочий диапазон.
Защита от повышенного выходного напряжения	Прекращает выдачу с перерывами и восстанавливает её после снятия перенапряжения.
Защита от короткого замыкания на выходе	Выдаёт питание с перерывами и восстанавливает нормальную работу после устранения короткого замыкания на выходе.
Защита от перегрева	Когда температура блока питания достигает заданного порога, блок прекращает подачу и автоматически восстанавливает её после возврата температуры в рабочий диапазон.
Отвод тепла	У блока питания нет своего вентилятора, тепло отводит вентиляторный модуль устройства.
Горячая замена	В устройстве резервирование блоков питания 1+1. Блок на 60 Вт меняется на горячую, работа устройства не прерывается.

Параметр	Значение
Габариты без упаковки В×Ш×Г, мм	39,8 × 90 × 214,3 мм
Вес без упаковки, кг	0,65 кг
Число входов	1
Номинальное входное напряжение, В	от 100 до 240 В AC (50 или 60 Гц)
Диапазон входного напряжения, В	от 90 до 264 В AC (от 47 до 63 Гц)
Наибольший входной ток, А	2 А
Номинальное выходное напряжение, В	12 В
Номинальный выходной ток, А	5 А
Номинальная выходная мощность, Вт	60 Вт
Горячая замена	Поддерживается
Тип кабелей питания	C13

Назначение и исполнение
Внешний вид
Соответствие версий
Панель
Функции и возможности
Технические характеристики

Охлаждение и направление обдува

Охлаждение обеспечивает один модуль FAN-023A-B. Если смотреть с передней панели, воздух идёт спереди назад, а вентиляторный модуль стоит на выходе.

FAN-023A-B (Вентиляторный модуль, FAN-023A-B, исполнение B, выброс воздуха со стороны вентиляторов)

Параметр	Значение
Описание	Вентиляторный модуль, FAN-023A-B, исполнение B, выброс воздуха со стороны вентиляторов
Парт-номер	02312DKW
Модель	FAN-023A-B

Индикатор FAN

зелёный, мигает раз в две секунды, 0,5 ГцВентиляторный модуль работает нормально.
красный, горит ровноВентиляторный модуль неисправен: вентиляторы остановились или заблокированы, питание вентилятора ненормально, частота вращения не совпадает, либо модуль не на месте.
красный, мигает раз в две секунды, 0,5 ГцВентиляторный модуль выдал аварию, например о неверном направлении обдува.
не горитВентиляторный модуль не установлен.

Функции и возможности	Описание
Основная функция	Вентиляторный модуль меняется на горячую. Он состоит из рамы, вентилятора и световода.

Параметр	Значение
Габариты без упаковки В×Ш×Г, мм	40 × 40 × 100,3 мм
Вес без упаковки, кг	0,1 кг
Число вентиляторов	1
Типовая мощность, Вт	7,2 Вт
Рабочий диапазон напряжения, В	от 7 до 15 В DC
Максимальный расход воздуха, куб. футов в минуту	25.29 CFM
Максимальный уровень шума, дБ(А)	59 дБ(А)
Максимальное давление воздуха, Па	531,94 Па
Направление обдува	Вытяжка воздуха

Назначение и исполнение
Внешний вид
Соответствие версий
Панель
Функции и возможности
Технические характеристики

FAN-023A-B (Вентиляторный модуль, FAN-023A-B, исполнение B, выброс воздуха со стороны вентиляторов)

Параметр	Значение
Описание	Вентиляторный модуль, FAN-023A-B, исполнение B, выброс воздуха со стороны вентиляторов
Парт-номер	02312DKW
Модель	FAN-023A-B

Индикатор FAN

зелёный, мигает раз в две секунды, 0,5 ГцВентиляторный модуль работает нормально.
красный, горит ровноВентиляторный модуль неисправен: вентиляторы остановились или заблокированы, питание вентилятора ненормально, частота вращения не совпадает, либо модуль не на месте.
красный, мигает раз в две секунды, 0,5 ГцВентиляторный модуль выдал аварию, например о неверном направлении обдува.
не горитВентиляторный модуль не установлен.

Функции и возможности	Описание
Основная функция	Вентиляторный модуль меняется на горячую. Он состоит из рамы, вентилятора и световода.

Параметр	Значение
Габариты без упаковки В×Ш×Г, мм	40 × 40 × 100,3 мм
Вес без упаковки, кг	0,1 кг
Число вентиляторов	1
Типовая мощность, Вт	7,2 Вт
Рабочий диапазон напряжения, В	от 7 до 15 В DC
Максимальный расход воздуха, куб. футов в минуту	25.29 CFM
Максимальный уровень шума, дБ(А)	59 дБ(А)
Максимальное давление воздуха, Па	531,94 Па
Направление обдува	Вытяжка воздуха

Назначение и исполнение
Внешний вид
Соответствие версий
Панель
Функции и возможности
Технические характеристики

Совместимые модули и кабели

Консольный кабель

Консольный кабель

Параметр	Описание
Разъём 1	Разъём DB9, исполнение D, 9 контактов, розетка
Разъём 2	Разъём RJ45, 8 контактов, экранированный, вилка
Кабель	Одиночный кабель, консольный последовательный, 3 м, D9F, CC4P0.48B(S), MP8-VI
Провод	8

Консольный кабель

Кабель Ethernet

Кабель Ethernet

Параметр	Описание
Разъёмы 1 и 2	Экранированный RJ45 или неэкранированный RJ45
Кабель	Витая пара категории 5 или выше, экранированная или неэкранированная
Провод	8

Кабель Ethernet

Габариты, монтаж и условия эксплуатации

Параметр	Значение
Способ установки	В стойку, на стол
Стандарт стойки	Стойка глубиной от 600 мм
Габариты без упаковки В×Ш×Г, мм	USG6565E-AC (02353AEJ): типовые габариты без выступающих частей 43,6 × 442 × 420 мм, наибольшие, где глубина считается от портов до ручки сзади, 43,6 × 442 × 453 мм. USG6565E-AC (02353AEJ-001): типовые габариты те же.
Габариты с упаковкой В×Ш×Г, мм	220 × 550 × 530 мм
Вес с упаковкой, кг	USG6565E-AC (02353AEJ): 8,75 кг. USG6565E-AC (02353AEJ-001): 7,93 кг. USG6565E-AC (02353AEJ-002): 7,93 кг
Вес без упаковки, кг	USG6565E-AC (02353AEJ): 5,8 кг. USG6565E-AC (02353AEJ-001): 5,95 кг. USG6565E-AC (02353AEJ-002): 5,95 кг
Шум при обычной температуре, звуковая мощность, дБ(А)	не более 55 дБ(А)
Рабочая температура, °C	от 0 до 45 °C
Температура хранения, °C	от −40 до +70 °C
Рабочая влажность	от 5 до 95%, без конденсата
Влажность хранения	от 5 до 95%, без конденсата
Рабочая высота над уровнем моря, м	от 0 до 5000 м
Высота хранения, м	от 0 до 5000 м

Технические характеристики

Параметр	Значение
Высота корпуса, U	1 U
CPU	1 процессор, 4 ядра, до 1,4 ГГц
Оперативная память	Память DDR4 ECC 4 ГБ
Флеш-память NOR	32 МБ. У поздних поставок флеш-память NOR 64 МБ, объём показывает команда display version.
Флеш-память NAND	2 ГБ
Накопитель	По желанию, накопитель M.2 SSD с горячей заменой.
Консольный порт	RJ45
Порт управления ETH	RJ45
Типовая мощность, Вт	USG6565E-AC (02353AEJ): 35 WUSG6565E-AC (02353AEJ-001): 25 WUSG6565E-AC (02353AEJ-002): 25 W
Типовое тепловыделение, БТЕ/ч	USG6565E-AC (02353AEJ): 119,42 БТЕ/ч. USG6565E-AC (02353AEJ-001): 85,4 БТЕ/ч. USG6565E-AC (02353AEJ-002): 85,4 БТЕ/ч
Максимальная мощность, Вт	USG6565E-AC (02353AEJ): 40 WUSG6565E-AC (02353AEJ-001): 45.3 WUSG6565E-AC (02353AEJ-002): 45.3 W
Максимальное тепловыделение, БТЕ/ч	USG6565E-AC (02353AEJ): 136,8 БТЕ/ч. USG6565E-AC (02353AEJ-001): 154,4 БТЕ/ч. USG6565E-AC (02353AEJ-002): 154,4 БТЕ/ч
Наработка на отказ, лет	68,98
Время восстановления, ч	2
Наличие	0.999997
Тип питания	Съёмный блок AC
Число блоков питания	1
Резервирование питания	USG6565E-AC (02353AEJ) и (02353AEJ-001): два блока питания с резервированием 1+1. USG6565E-AC (02353AEJ-002): второй блок докупается для резервирования 1+1.
Номинальное входное напряжение, В	от 100 до 240 В, 50 или 60 Гц
Диапазон входного напряжения, В	от 90 до 290 В, от 47 до 63 Гц
Наибольший входной ток, А	2 А на блок питания
Номинальная выходная мощность, Вт	60 W/12 V
Наибольшая выходная мощность, Вт	60 Вт на блок питания
Тип вентиляторов	Съёмный
Число вентиляторных модулей	1
Автоматическая регулировка оборотов	Поддерживается
Охлаждение	Вентиляторный модуль воздушного охлаждения
Направление обдува	Обдув спереди назад
Условия хранения	ETSI EN 300 019-1-1 класс 1.2. Срок хранения один год: столько устройство сохраняет заявленное качество в упаковке при соблюдении условий выше.

Ширина указана без монтажных ушей.
Высота 1U, где 1U это 44,45 мм по стандарту МЭК 60297.
Температуру и влажность измеряют на высоте 1,5 м от пола и в 0,4 м перед стойкой, когда спереди и сзади нет защитных панелей.
