Парт-номер 02352PQH-002

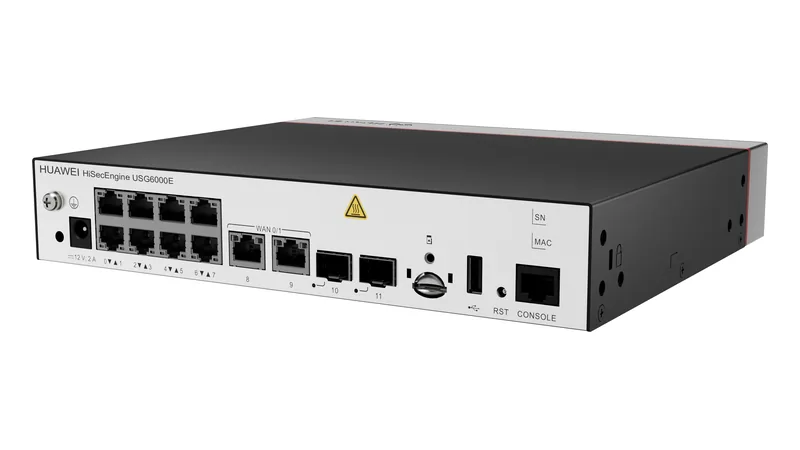

Межсетевой экран Huawei USG6510E-AC

10 портов
по 1 Гбит/с
Uplink 2 × 1 Гбит/с
настольное

от 69 903 ₽

Цена за штуку со склада в Китае

В наличии 41 шт на складе в Китае

14 рабочих дней до Москвы с таможенным оформлением.

Белый импорт. Таможенная декларация на единицу товара, договор с ООО и НДС.
Более 1 100 проектов, пять инженеров HCIE в штате. Совместимость и конфигурацию проверяем до оплаты.
Гарантия и сервис по контракту, четыре уровня SLA.

Для какой задачи это исполнение

Периметр небольшого офиса или филиала: выход в интернет через одного или двух провайдеров, VPN до центральной площадки, фильтрация трафика и защита от вторжений на канале до нескольких сотен мегабит. Настольный корпус шириной 250 мм ставится на полку или в неглубокий шкаф, где нет места под полноразмерное устройство. Питание от внешнего адаптера, как у контроллера AC6508 в том же корпусе.

Характеристики словами

Десять портов 1 Гбит/с смешанного типа, медные и оптические, и два аплинка 1 Гбит/с, всего 12 портов. Корпус 43,6 × 250 × 210 мм, то есть половина ширины стойки при высоте 1U, вес 1,57 кг без упаковки и 2,3 кг в коробке. Потребление до 21,6 Вт при максимальной нагрузке, адаптер переменного тока в комплекте. Пропускная способность по режимам защиты и число VPN-туннелей зависят от версии ПО и лицензий, эти цифры уточняем по документации серии в расчёте.

Что докупить

Лицензии на функции защиты: фильтрация URL, антивирус, предотвращение вторжений считаются подписками на срок и оформляются отдельной строкой. Трансиверы GE в оптические порты, если канал приходит по волокну, и патч-корды. Для установки в стойку корпусу половинной ширины нужен монтажный комплект из категории крепежа, его наличие в поставке уточняем в расчёте. Второго блока питания у настольного исполнения нет.

Соседние исполнения

Когда канал выше гигабита или площадка крупнее, берут стоечный USG6565E-AC с двумя аплинками 10 Гбит/с. Новое поколение настольных экранов это USG6510F-D-AC и USG6530F-D-AC, младшая модель USG6000F-S125-AC. Все исполнения собраны в категории «Межсетевые экраны USG».

Наличие и поставка

Huawei USG6510E-AC в наличии на складе в Китае, 41 штука, 14 рабочих дней до Москвы, цена 69 903 ₽ с НДС 22 %. Лицензии и трансиверы считаем в том же расчёте.

Вопросы и ответы

На какой канал рассчитан настольный экран

На филиал с каналом до нескольких сотен мегабит при включённых функциях защиты: пропускная способность падает по мере включения антивируса, фильтрации и предотвращения вторжений. Точные цифры по режимам приведены в документации серии и зависят от версии ПО. Для канала в гигабит и выше с полной защитой смотрят стоечные модели.

Нужны ли лицензии, чтобы экран работал

Базовая маршрутизация, межсетевое экранирование и VPN работают без подписок. Фильтрация URL, антивирус, предотвращение вторжений и обновление сигнатур требуют лицензий на срок, обычно на год или три. Их считают отдельной строкой в расчёте и продлевают по окончании, без продления функции отключаются, а базовая защита остаётся.

Можно ли поставить его в стойку

Да, через монтажный комплект: корпус шириной 250 мм занимает половину стойки, и кронштейн доводит его до стандартных 19 дюймов. Есть ли комплект в поставке конкретной партии, уточняем в расчёте. Без комплекта устройство ставят на полку стойки или на стол, питание от внешнего адаптера.

Какой срок поставки

Межсетевой экран на складе в Китае, 41 штука на момент публикации, отгрузка после оплаты, 14 рабочих дней до Москвы с таможенным оформлением. Цена 69 903 ₽ с НДС 22 % включает доставку и таможню. Лицензии оформляются вместе с устройством, трансиверы и крепёж едут в той же отгрузке.

Характеристики позиции 02352PQH-002
Количество портов доступа	10
Скорость портов доступа	1 Гбит/с
Тип портов	смешанные
Порты Uplink	2 × 1 Гбит/с
Комплектность питания	внешний адаптер
Тип питания	AC
Всего портов, с Uplink	12
Исполнение	настольное
Типовая мощность, Вт	6 510
Вес нетто, кг	1,57
Вес брутто, кг	2,3
Максимальная мощность, Вт	21,6
Форм-фактор, U	1
Габариты В×Ш×Г, мм	43,6 × 250 × 210

Назначение

Исполнение USG6510E-AC, парт-номер 02352PQH-002. Состав: 10 портов GE RJ45, 2 порта GE SFP, адаптер питания.

Первая версия ПО, в которой поддержан этот парт-номер, это V600R007C20SPC600.

В том же документе описаны соседние исполнения: 02352PQH, 02352PQH-001.

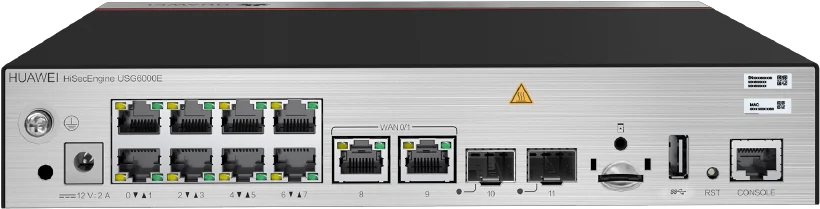

Портовая панель

У ранних поставок стоит порт USB 3.0, у поздних USB 2.0. В документе показана модель с портом USB 3.0.

1Зона индикаторов
2Код серии
3Клемма защитного заземления
4Зона несъёмных интерфейсов
5Наклейка с MAC-адресом
6Наклейка с серийным номером

Название	Описание
Зона индикаторов	Показывают состояние устройства в реальном времени.
Код серии	Обозначает серию устройства. Точная модель указана на шильдике в нижней части корпуса.
Клемма защитного заземления	Служит для подключения наконечника M4 кабеля заземления к стойке или к шине заземления в помещении.
Зона несъёмных интерфейсов	Здесь отверстие под фиксатор и разъём питания, а также порты, порт USB, консольный порт и порт внеполосного управления для настройки и обслуживания. Сюда же ставят карту MicroSD для журналов и отчётов.
Наклейка с MAC-адресом	Задаёт MAC-адрес устройства, он нужен при настройке пересылки трафика.
Наклейка с серийным номером	Однозначно определяет устройство, его сообщают в техподдержку при запросе лицензии.

Порты и интерфейсы

1Отверстие под фиксатор
2Разъём питания
3Медный порт GE
4Порт WAN
5Оптический порт GE
6Слот карты MicroSD
7Порт USB. Ранние поставки: USB 3.0. Поздние поставки: USB 2.0
8Консольный порт

Порт	Разъём	Описание	Что подходит
Отверстие под фиксатор	-	Отверстие под фиксатор кабеля питания, которым кабель прижимают и закрепляют.	Фиксатор кабеля питания
Разъём питания	-	Разъём под вилку адаптера питания.	Адаптер питания 36 Вт (02220947) и адаптер питания 36 Вт (02221468)
Медные порты GE с 0 по 7	RJ45	8 медных портов Ethernet с автовыбором 10, 100 или 1000 Мбит/с, с номерами от GigabitEthernet 0/0/0 до GigabitEthernet 0/0/7. Порт GigabitEthernet 0/0/0 внутриполосный порт управления с адресом по умолчанию 192.168.0.1: подключив к нему компьютер, на устройство заходят по Telnet, STelnet или через веб-интерфейс. Стрелки на корпусе показывают, где какой порт: стрелка вниз это нижний ряд, стрелка вверх верхний.	Кабель Ethernet
Порты WAN 8 и 9	RJ45	2 медных порта Ethernet с автовыбором 10, 100 или 1000 Мбит/с, с номерами от GigabitEthernet 0/0/8 до GigabitEthernet 0/0/9. Через них устройство подключают кабелем к сети WAN или к облачной платформе управления.	Кабель Ethernet
Оптические порты GE 10 и 11	SFP	2 оптических порта GE с номерами от GigabitEthernet 0/0/10 до GigabitEthernet 0/0/11, совместимы с оптическими портами GE.	Оптические модули SFP на 100 Мбит/с, медные модули SFP на 1 Гбит/с, оптические модули eSFP на 1 Гбит/с. Начиная с V600R007C20SPC500 оптические порты GE принимают модули SFP на 100 Мбит/с.
Слот карты MicroSD	MicroSD	В слот MicroSD ставят карту для записи журналов и отчётов в реальном времени. Карта опциональная, покупается у вендора отдельно. Карту лучше закрыть противокражной планкой из комплекта.	SDSDQAE-064G, код BOM 06010308, объём 64 ГБ, габариты 1 × 15,00 × 11,00 мм
Порт USB	USB Type A	В порт USB вставляют накопитель для обновления системного ПО. Порядок обновления описан в руководстве, которое идёт с устройством.	USB-накопитель
Консольный порт	RJ45	Консольный порт для подключения компьютера на месте. Консольным кабелем соединяют порт RJ45 устройства с портом COM компьютера и работают через терминальную программу.	Консольный кабель

Индикаторы и кнопки

1Индикаторы PWR, SYS, USB, CLOUD и MicroSD
2Индикатор ACT медного порта GE
3Индикатор LINK медного порта GE
4Индикатор оптического порта
5Кнопка RST

PWRИндикатор питания

зелёный, горит ровноБлок питания работает нормально.
не горитБлок питания неисправен или устройство не включено.

SYSИндикатор SYS

зелёный, горит ровноСистема включается или перезапускается.
зелёный, мигает раз в две секунды, 0,5 Гц.Система работает нормально.
зелёный, мигает четыре раза в секунду, 4 ГцСистема запускается.
красный, горит ровноСбой системы.
не горитСистема не работает.

USBИндикатор USB

зелёный, горит ровноРазвёртывание с USB-накопителя завершено.
зелёный, мигает четыре раза в секунду, 4 ГцСистема читает данные с USB-накопителя.
красный, горит ровноРазвёртывание с USB-накопителя не удалось.
не горитРазвёртывание с USB-накопителя выключено, состояние по умолчанию.

CLOUDИндикатор CLOUD

зелёный, горит ровноПодключено к облачной платформе управления.
зелёный, мигает четыре раза в секунду, 4 ГцИдёт обмен данными с облачной платформой управления.
не горитУстройство не подключено к облачной платформе управления.

MicroSDИндикатор карты MicroSD

зелёный, горит ровноКарта MicroSD вставлена.
не горитКарта MicroSD не обнаружена.

Индикатор ACT медного порта GE

жёлтый, мигает с частотой 12 ГцПорт передаёт или принимает данные.
не горитПорт не передаёт и не принимает данные.

Индикатор LINK медных портов GE

зелёный, горит ровноЛинк на порту поднят.
не горитНа порту нет соединения.

Индикатор оптического порта

зелёный, горит ровноЛинк на порту поднят.
зелёный, мигает с частотой 12 ГцПорт передаёт или принимает данные.
не горитНа порту нет соединения.

Кнопки и обозначения на корпусе

Обозначение на корпусе	Название	Описание
RST	Кнопка RST	Пока устройство работает, кнопкой RST его перезапускают. Перед нажатием лучше сохранить конфигурацию. Той же кнопкой сбрасывают настройки: удержание пять секунд возвращает заводские значения и перезапускает устройство. Сброс кнопкой отключают командой factory-configuration prohibit в режиме system view и возвращают командой undo factory-configuration prohibit.

Питание

Ранние поставки: встроенных блоков питания нет, устройство питает адаптер 36 Вт (02220947) или 36 Вт (02221468).
Поздние поставки: встроенных блоков питания нет, устройство питает адаптер 36 Вт (02221468).

Охлаждение и направление обдува

Устройство без вентиляторов, охлаждение пассивное.

Совместимые модули и кабели

Консольный кабель

Консольный кабель

Параметр	Описание
Разъём 1	Разъём DB9, исполнение D, 9 контактов, розетка
Разъём 2	Разъём RJ45, 8 контактов, экранированный, вилка
Кабель	Одиночный кабель, консольный последовательный, 3 м, D9F, CC4P0.48B(S), MP8-VI
Провод	8

Консольный кабель

Кабель Ethernet

Кабель Ethernet

Параметр	Описание
Разъёмы 1 и 2	Экранированный RJ45 или неэкранированный RJ45
Кабель	Витая пара категории 5 или выше, экранированная или неэкранированная
Провод	8

Кабель Ethernet

Габариты, монтаж и условия эксплуатации

Параметр	Значение
Способ установки	В стойку, на стол, на стену
Стандарт стойки	Стойка глубиной от 300 мм
Габариты без упаковки В×Ш×Г, мм	Типовые габариты без выступающих частей: 43,6 × 250 × 210 мм. Наибольшие габариты, где глубина считается от портов задней панели до передней: 43,6 × 250 × 220 мм
Габариты с упаковкой В×Ш×Г, мм	110 × 465 × 335 мм
Вес с упаковкой, кг	2,3 кг
Вес без упаковки, кг	1,57 кг
Рабочая температура, °C	от 0 до 45 °C
Температура хранения, °C	от −40 до +70 °C
Рабочая влажность	от 5 до 95%, без конденсата
Влажность хранения	от 5 до 95%, без конденсата
Рабочая высота над уровнем моря, м	от 0 до 5000 м
Высота хранения, м	от 0 до 5000 м

Технические характеристики

Параметр	Значение
Высота корпуса, U	1 U
CPU	1 процессор, 4 ядра, до 1,2 ГГц
Оперативная память	Память DDR4 ECC 1 ГБ
Флеш-память NOR	USG6510E-AC (02352PQH): 32 MBUSG6510E-AC (02352PQH-001): 64 MBUSG6510E-AC (02352PQH-002): 64 MB
Флеш-память NAND	1 ГБ
Накопитель	По желанию. Карту MicroSD на 64 ГБ покупают у вендора отдельно.
Консольный порт	RJ45
Порт управления ETH	RJ45
Типовая мощность, Вт	USG6510E-AC (02352PQH): 16.37 WUSG6510E-AC (02352PQH-001): 16.37 WUSG6510E-AC (02352PQH-002): 16.4 W
Типовое тепловыделение, БТЕ/ч	USG6510E-AC (02352PQH): нет данных. USG6510E-AC (02352PQH-001): нет данных. USG6510E-AC (02352PQH-002): 55,96 БТЕ/ч
Максимальная мощность, Вт	21,6 Вт
Максимальное тепловыделение, БТЕ/ч	73,7 БТЕ/ч
Наработка на отказ, лет	57,29
Время восстановления, ч	2
Наличие	0.999996
Тип питания	Внешний адаптер питания
Число блоков питания	1
Номинальное входное напряжение, В	от 100 до 240 В, 50 или 60 Гц
Диапазон входного напряжения, В	от 90 до 264 В, от 47 до 63 Гц
Наибольший входной ток, А	1 А на блок питания
Номинальная выходная мощность, Вт	36 W/12 V
Наибольшая выходная мощность, Вт	36 Вт на блок питания
Тип вентиляторов	Нет
Число вентиляторных модулей	0
Охлаждение	Вентиляторов нет, охлаждение пассивное.
Условия хранения	ETSI EN 300 019-1-1 класс 1.2. Срок хранения один год: столько устройство сохраняет заявленное качество в упаковке при соблюдении условий выше.

Ширина указана без монтажных ушей.
Высота 1U, где 1U это 44,45 мм по стандарту МЭК 60297.
Температуру и влажность измеряют на высоте 1,5 м от пола и в 0,4 м перед стойкой, когда спереди и сзади нет защитных панелей.
