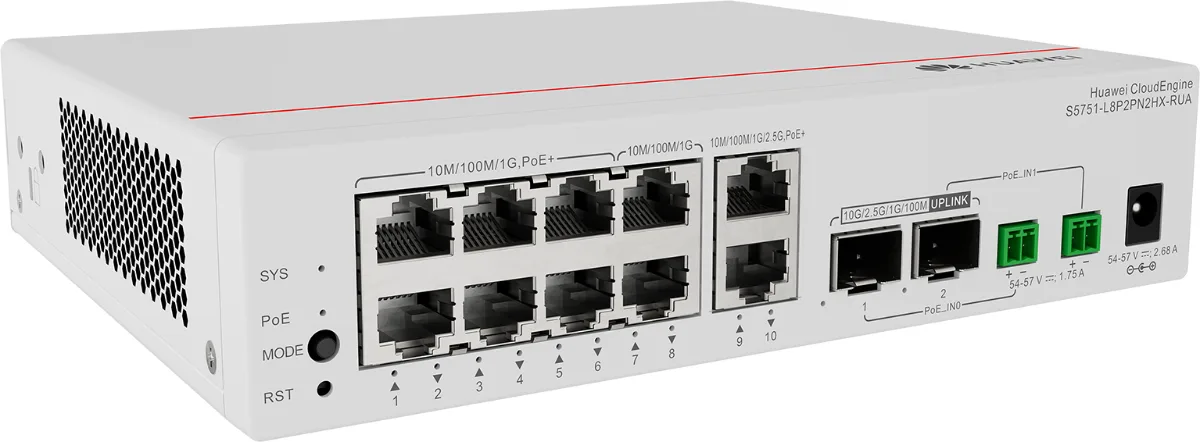

PoE-коммутатор Huawei S5751-L8P2PN2HX-RUA
- 10 × 1 Гбит/с
- 2 × 10 Гбит/с
- PoE+ (802.3at)
- Белый импорт. Таможенная декларация на единицу товара, договор с ООО и НДС.
- Более 1 100 проектов, пять инженеров HCIE в штате. Совместимость и конфигурацию проверяем до оплаты.
- Гарантия и сервис по контракту, четыре уровня SLA.
PoE-коммутатор уровня доступа Huawei CloudEngine S5751-L8P2PN2HX-RUA. Подключает пользователей и оборудование к сети и собирает трафик на уровень выше. Порты доступа идут к оборудованию, порты Uplink к агрегации или к ядру. По документации Huawei (Hardware Description и даташит серии) габариты 43,6 × 195 × 160 мм. Коммутатор весит 1,23 кг без упаковки; в коробке 1,72 кг. Мощность не выше 14,6 Вт при максимальной нагрузке. На питание устройств по PoE отведено 128 Вт суммарно. В серии S5751 это исполнение отличает количество портов доступа: 10; скорость портов доступа: 1 Гбит/с; порты Uplink: 2 × 10 Гбит/с; стандарт PoE: PoE+ (802.3at).
Характеристики коротко
Полный список в таблице ниже. Для подбора важны количество портов доступа 10; тип портов медные; количество портов uplink 2; всего портов 12 с Uplink. В карточке указаны ещё сочетание скоростей портов 1 Гбит/с, 2,5 Гбит/с; типовая мощность 16,74 Вт; максимальная мощность 17,59 Вт. Эти значения взяты из товарного имени, из фактов позиции и из прайс-листа Huawei, то есть из источников производителя, а не из общего описания серии.
Совместимость
С этой позицией берут Оптический SFP-модуль SFP-10G-BXU1, Оптический SFP-модуль SFP-10G-BXD1, Оптический SFP-модуль eSFP-GE-SX-MM850. Полный список совместимых комплектующих собран ниже на странице: там видно, что уже проверено на совместимость, а что придётся согласовать отдельно.
Установка
По монтажу: мощность 16,74 Вт закладывается в расчёт питания и охлаждения; вес брутто 1,72 кг, это важно для расчёта доставки.
Что проверяем до отгрузки
Сверяем парт-номер 98012496 с маркировкой на коробке и на самом изделии, проверяем целостность упаковки и пломб, комплектность по спецификации вендора. Позиции, которые ставятся в работающую сеть, прогоняем на стенде и проверяем версию программного обеспечения. Расхождение с заказом ловится у нас, а не у вас на объекте.
Поставка
Позиция идёт под заказ: срок и цену подтверждаем при расчёте. Возим белым импортом, таможенная декларация оформляется на единицу товара, договор с ООО и НДС.
Гарантия и документы
На позицию 98012496 даём гарантию по контракту: срок и уровень сервиса фиксируются в договоре, доступны четыре уровня SLA вплоть до замены на следующий рабочий день. Комплект документов полный: таможенная декларация на единицу товара, договор с ООО, счёт с НДС, закрывающие документы после поставки. Это важно для позиций, которые идут в проект с приёмкой и в тендерную отчётность.
Жизненный цикл
Huawei прекращает выпуск модели 31 декабря 2029. Вендорская поддержка заявлена до 31 декабря 2034. Для расширения и замены в работающей сети позиция доступна, для нового проекта имеет смысл сравнить её с актуальной серией.
Вопросы и ответы
Что входит в поставку этой позиции
Поставляется сама позиция 98012496 в заводской упаковке. Дополнительные кабели, модули и лицензии в комплект не входят, их считают отдельной строкой. Точный состав под вашу конфигурацию инженеры подтверждают в расчёте вместе с ценой и сроком.
Подойдёт ли эта позиция к моему оборудованию
Совместимость зависит не только от модели, но и от версии программного обеспечения, свободных слотов и схемы питания. Пришлите модель и текущую конфигурацию: инженеры HCIE сверят её до оплаты и скажут, что встанет без переделок, а что потребует замены.
Сколько ждать поставку и как оформляется сделка
Позиция идёт под заказ. Срок считаем по текущей доступности у вендора и подтверждаем в расчёте вместе с ценой. Возим белым импортом: таможенная декларация оформляется на единицу товара, договор заключаем с ООО, работаем с НДС. Закрывающие документы отдаём полным комплектом.
Что значат даты EOM и EOS для этой позиции
Huawei прекращает выпуск модели 31 декабря 2029. Вендорская поддержка заявлена до 31 декабря 2034. Для расширения и ремонта работающей сети это рабочий вариант: запас на складах и на вторичном рынке есть, а совместимость с уже установленным оборудованием гарантирована. Для нового проекта лучше сравнить с актуальной серией.
| Количество портов доступа | 10 |
|---|---|
| Скорость портов доступа | 1 Гбит/с |
| Тип портов | медные |
| Порты Uplink | 2 × 10 Гбит/с |
| Скорость Uplink | 10 Гбит/с |
| Количество портов Uplink | 2 |
| Стандарт PoE | PoE+ (802.3at) |
| Всего портов, с Uplink | 12 |
| Сочетание скоростей портов | 1 Гбит/с, 2,5 Гбит/с |
| Бюджет PoE | 128 Вт |
| Типовая мощность, Вт | 16,74 |
| Вес нетто, кг | 1,23 |
| Вес брутто, кг | 1,72 |
| Максимальная мощность, Вт | 17,59 |
| Габариты В×Ш×Г, мм | 43,6 × 195 × 160 |
| Серия | S5751 |
| Единица поставки | штука |
| Снятие с продажи | 2029-12-31 |
| Окончание поддержки | 2034-12-31 |
Документация Huawei
Об устройстве
Исполнение S5751-L8P2PN2HX-RUA, парт-номер 98012496. Состав: S5751-L8P2PN2HX-RUA (8 портов 10/100/1000BASE-T, из них 6 с PoE+, 2 порта 10/100/1000/2.5GBASE-T с PoE+, 2 гибридных порта 10GE SFP+, PoE по гибридному кабелю, без вентиляторов).
Фиксированные коммутаторы Ethernet серии S Huawei строит на одной аппаратной платформе: шасси, система питания, система охлаждения и блок управления коммутацией (SCU). Работают они на уровне доступа и агрегации, через них же идёт трафик корпоративной сети.
Первая версия ПО, в которой поддержан этот парт-номер, это V200R024C00 V600R024C00.
Своей версии ПО у удалённого модуля нет. Первая поддержанная версия зависит от версии центрального коммутатора и различается для V200 и V600.

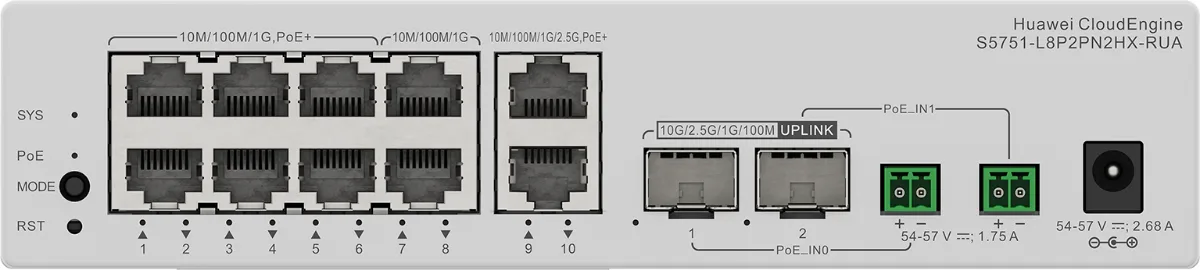

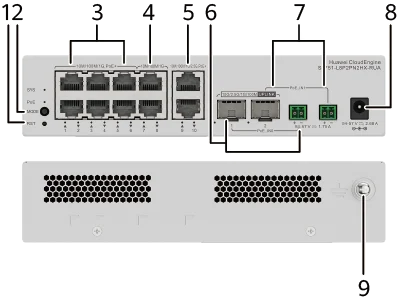

Портовая панель
- 1Одна кнопка RST. Внимание: чтобы вернуть заводские настройки и перезапустить устройство, удерживайте кнопку не меньше 6 секунд. Чтобы просто перезапустить, нажмите её. Перезапуск прервёт работу сети, нажимайте осознанно.
- 2Одна кнопка MODE
- 3Шесть портов 10/100/1000BASE-T с PoE+
- 4Два порта 10/100/1000BASE-T
- 5Два порта 10M/100M/1000M/2.5GE BASE-T с PoE+ (multi-GE)
- 6PoE_IN0 (пара из комбинированного оптико-электрического порта 10GE SFP+ и порта PoE_IN). Комбинированный оптико-электрический порт восходящий. В схеме с совмещённой оптикой и электрикой он через гибридный модуль и гибридный кабель передаёт данные и принимает питание PoE, а порт PoE_IN не используется. В схеме с раздельной оптикой и электрикой комбинированный порт через обычный оптический модуль подключается к волокну гибридного кабеля и передаёт данные, а порт PoE_IN через клеммник Phoenix подключается к силовой жиле того же кабеля и принимает питание PoE: тогда комбинированный порт и порт PoE_IN одной группы (PoE_IN0 или PoE_IN1) работают вместе.
- 7PoE_IN1 (пара из комбинированного оптико-электрического порта 10GE SFP+ и порта PoE_IN). Комбинированный оптико-электрический порт восходящий. В схеме с совмещённой оптикой и электрикой он через гибридный модуль и гибридный кабель передаёт данные и принимает питание PoE, а порт PoE_IN не используется. В схеме с раздельной оптикой и электрикой комбинированный порт через обычный оптический модуль подключается к волокну гибридного кабеля и передаёт данные, а порт PoE_IN через клеммник Phoenix подключается к силовой жиле того же кабеля и принимает питание PoE: тогда комбинированный порт и порт PoE_IN одной группы (PoE_IN0 или PoE_IN1) работают вместе.
- 8Разъём блока питания. Блок питания в комплект не входит, его заказывают отдельно. Парт-номера: 02221024 (чёрный, 110 В и 220 В), 02222067 (белый, 220 В)
- 9Винт заземления
Порты и интерфейсы
| Порт | Разъём | Описание | Что подходит |
|---|---|---|---|
| Порт 10/100/1000BASE-T | RJ45 | Медный порт 10/100/1000BASE-T принимает и передаёт данные на 10, 100 или 1 000 Мбит/с. | Кабель Ethernet |
| Порт 10/100/1000/2500BASE-T, multi-GE | RJ45 | Порт 10M/100M/1G/2.5GE BASE-T (multi-GE) передаёт и принимает данные на 10 Мбит/с, 100 Мбит/с, 1 Гбит/с или 2,5 Гбит/с. | Для скорости 2,5 Гбит/с нужен кабель Ethernet категории 5e или выше. |
| Комбинированный порт 10GE | SFP+ | Комбинированный оптико-электрический порт 10GE передаёт и принимает данные на скорости 100 Мбит/с, 1, 2,5 или 10 Гбит/с и получает питание PoE от центрального коммутатора по гибридному кабелю. | Оптические модули FE SFP/eSFP (дальность до 10 км), оптические модули GE eSFP (дальность до 10 км), гибридные модули GE SFP, оптические модули 2.5GE eSFP, гибридные модули 2.5GE eSFP, оптические модули 10GE SFP+ (дальность до 10 км), гибридные модули 10GE SFP+, выносные оптические модули PEN, гибридный кабель первого поколения, гибридный кабель второго поколения |
| Порт PoE-in | Двухконтактный разъём Phoenix | Порт PoE-in принимает питание PoE от центрального коммутатора по комбинированному кабелю. | Комбинированный кабель первого поколения. Комбинированный кабель второго поколения |

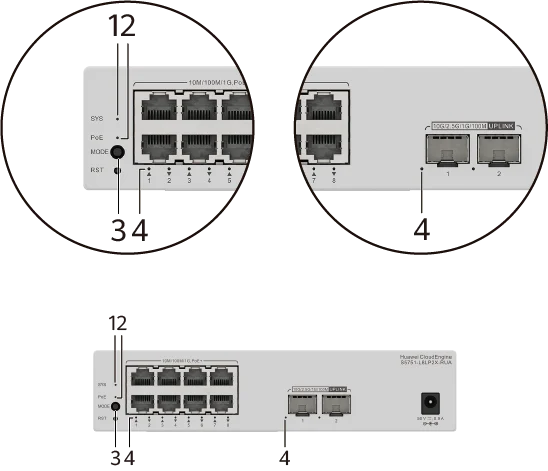

Индикаторы и кнопки
Дальше в пример взята модель S5751-L8LP2X-RUA.
- не горитСистема не работает.
- зелёный, мигает быстроСистема запускается.
- зелёный, горит ровноНа этапе подготовки к запуску индикатор SYS горит зелёным не дольше 30 секунд.
- зелёный, мигает медленноСистема работает нормально.
- красный, горит ровноПосле регистрации система работает ненормально либо сработала авария.
- не горитРежим PoE не выбран.
- зелёный, горит ровноВыбран режим PoE, индикаторы портов показывают состояние PoE на каждом порту.
- -Одно нажатие с удержанием дольше секунды переводит индикаторы портов в режим PoE, и они показывают состояние PoE на каждом порту. Второе такое же нажатие возвращает индикаторы в обычный режим, где они показывают соединение и обмен данными на каждом порту. Если кнопку MODE не нажимать 45 секунд, индикаторы сами вернутся в обычный режим, а индикатор PoE погаснет.
Значение индикаторов портов зависит от режима.
- не горитПорт не подключён или выключен.
- зелёный, горит ровноНа порту есть соединение.
- зелёный, мигаетПорт передаёт или принимает данные.
- не горитПорт не питает подключённое устройство.
- зелёный, горит ровноПорт питает подключённое устройство.
- зелёный, мигаетМощность подключённого устройства выше, чем допускает порт или заданный на нём порог, либо устройство не отвечает стандартам IEEE.
Питание и бюджет PoE
Удалённый модуль питается так:
- Питание от внешнего адаптера
- Питание от центрального коммутатора по комбинированному кабелю. Совмещённая схема: комбинированный порт с комбинированным модулем и комбинированным кабелем и данные передаёт, и питание PoE принимает, порт PoE_IN при этом не задействован. Раздельная схема: комбинированный порт с обычным оптическим модулем подключается к волокну кабеля и передаёт данные, а порт PoE_IN разъёмом Phoenix подключается к силовым жилам того же кабеля и принимает питание PoE. Здесь комбинированный порт и порт PoE_IN одной группы, PoE_IN0 или PoE_IN1, работают в паре.
Когда устройство запитано сразу несколькими способами, оно берёт питание от адаптера в первую очередь. Между способами питания работает горячее резервирование. У двух портов аплинка приоритета по умолчанию нет, главным становится тот, что подключился раньше.
Удалённый модуль питает подключённые устройства по PoE. Сколько он отдаёт, зависит от того, как он сам запитан.
| Тип питания | Доступная мощность PoE | Наибольшее число портов под нагрузкой | Портов под нагрузкой: af / at |
|---|---|---|---|
| Питание от внешнего адаптера | 128 Вт | 4 / 24 | - |
| Питание от центрального коммутатора | Принудительная подача питания выключена (по умолчанию): не более 50 Вт | 1 / 24 | Если к удалённому модулю ничего не подключено, центральный коммутатор питает только сам модуль, и ему хватает стандарта PoE не ниже 802.3at. Если к модулю подключены устройства, коммутатор питает и модуль, и их. Тогда Huawei советует стандарт 802.3bt и выходную мощность 90 Вт: со стандартом 802.3at подключённым устройствам мощности может не хватить. |
| Принудительная подача питания включена: не более 70 Вт | 2 / 24 | 2 / 24 | 2 / 24 |
Классы в последней колонке это 802.3af по 15,4 Вт на порт и 802.3at по 30 Вт.
Когда удалённый модуль питается от центрального коммутатора, вместе с подключёнными устройствами он должен потреблять не больше 71,3 Вт. Выше этого порога модуль и подключённые к нему устройства отключатся и перезапустятся.
Когда удалённый модуль питается от центрального коммутатора, мощность PoE из таблицы выше он отдаёт только при таких условиях:
- Когда принудительная подача питания выключена, а это состояние по умолчанию, выход PoE центрального коммутатора должен отвечать классу 8 стандарта 802.3bt.
- Когда принудительная подача питания включена командой poe force-power port: выход PoE центрального коммутатора должен отвечать классу 8 стандарта 802.3bt, а расстояние между коммутатором и удалённым модулем должно быть коротким, меньше 8 м, потерями в линии тогда пренебрегают. Если расстояние больше 8 м, а подключённое устройство питают по той наибольшей мощности, что показывает коммутатор, модуль и это устройство могут отключиться и перезапуститься. Выходное напряжение блока питания коммутатора должно быть не ниже 55,5 В.
Сколько удалённый модуль отдаст на PoE на самом деле, считают по длине кабеля от центрального коммутатора до модуля, длине кабеля от модуля до подключённого устройства, наибольшей мощности самого модуля, выходному напряжению PoE центрального коммутатора и классу PoE, который тот выдаёт.

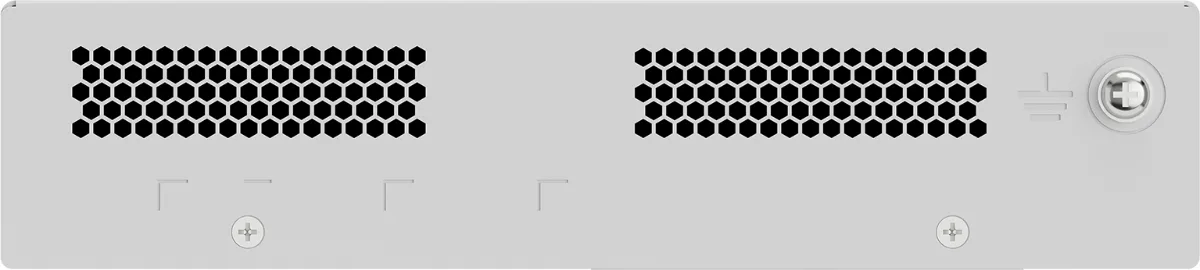

Охлаждение и направление обдува
У удалённого модуля нет вентиляторов, охлаждение пассивное.
Совместимые модули и кабели
Оптические модули FE SFP/eSFP
Для этой модели: дальность не больше 10 км.
| Модуль | Парт-номер | Стандарт | Разъём | Волокно | Скорость | Дальность |
|---|---|---|---|---|---|---|
| S-SFP-FE-LH40-SM1310 | 02317344 | нестандартный | LC | одномодовое | 100 Мбит/с | одномодовое волокно: 40 км |
| S-SFP-FE-LH80-SM1550 | 02317345 | нестандартный | LC | одномодовое | 100 Мбит/с | одномодовое волокно: 80 км |
| SFP-FE-LX-SM1310-BIDI | 02315203 | 100BASE-BX | LC | одномодовое | 100 Мбит/с | одномодовое волокно: 15 км |
| SFP-FE-LX-SM1550-BIDI | 02315202 | 100BASE-BX | LC | одномодовое | 100 Мбит/с | одномодовое волокно: 15 км |
| SFP-FE-SX-MM1310 | 02315233 | 100BASE-FX | LC | многомодовое | 100 Мбит/с | многомодовое (диаметр 50 мкм или 62,5 мкм): 2 км |
Спецификации этих позиций Huawei в этом документе не приводит: eSFP-FE-LX-SM1310.
Оптические модули GE eSFP
Для этой модели: дальность не больше 10 км.
| Модуль | Парт-номер | Стандарт | Разъём | Волокно | Скорость | Дальность |
|---|---|---|---|---|---|---|
| LE2MGSC40DE0 | 02310KVV | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| LE2MGSC40ED0 | 02310KVU | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| S-SFP-GE-LH40-SM1310 | 02317346 | 1000BASE-EX (нестандартный) | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| S-SFP-GE-LH40-SM1550 | 02317347 | нестандартный | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| S-SFP-GE-LH80-SM1550 | 02317348 | 1000BASE-ZX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 80 км |
| SFP-GE-BXU1-SC | 02310TQH | нестандартный | SC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-EX-C | 02312UUD | 1000BASE-EX (нестандартный) | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| SFP-GE-LX-SM1310 | 02315200 | 1000BASE-LX10/LH | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-LX-SM1310-BIDI | 02315285 | 1000BASE-BX10 | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-LX-SM1490-BIDI | 02315286 | 1000BASE-BX10 | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-LX10-C | 02312UUC | 1000BASE-LX10/LH | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-SX-C | 02312UUB | 1000BASE-SX | LC | многомодовое | 1 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км; многомодовое (OM3/OM4): 1 км |
| SFP-GE-ZBXD1 | 02311DDB | нестандартный | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 80 км |
| SFP-GE-ZBXU1 | 02311DDC | нестандартный | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 80 км |
| eSFP-GE-SX-MM850 | 02315204 | 1000BASE-SX | LC | многомодовое | 1 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км; многомодовое (OM3/OM4): 1 км |
| OGSC10DD0 | 02310LJH | 1000BASE-LX10/LH | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| OGSC40DD0 | 02310LJJ | нестандартный | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| OGSM01880 | 02310LJG | 1000BASE-SX | LC | многомодовое | 1 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км |
| SFP-GE-BX-D1-I | 02311DMA | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-BX-U1-I | 02311DMF | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-BX40-D-I | 02312TMC | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| SFP-GE-BX40-U-I | 02312TMB | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| eSFP-GE-SX-MM850 | 02313URD | 1000BASE-SX | LC | многомодовое | 1 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км; многомодовое (OM3/OM4): 1 км |
| SFP-GE-LX-SM1310 | 02313URF | 1000BASE-LX10/LH | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-SX-C | 02314KKF | 1000BASE-SX | LC | многомодовое | 1 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км; многомодовое (OM3/OM4): 1 км |
| SFP-GE-LX-SM1310-BIDI | 02314KKJ | 1000BASE-BX10 | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-LX-SM1490-BIDI | 02314KKH | 1000BASE-BX10 | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
Спецификации этих позиций Huawei в этом документе не приводит: eSFP-GE-ZX100-SM1550.
Оптические модули 10GE SFP+
Для этой модели: дальность не больше 10 км.
| Модуль | Парт-номер | Стандарт | Разъём | Волокно | Скорость | Дальность |
|---|---|---|---|---|---|---|
| OSX010000 | 02318170 | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| OSX040N01 | 02310CNF | 10GBASE-ER | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 40 км |
| OSXD22N00 | 02310CRM | 10GBASE-LRM | LC | многомодовое | 10 Гбит/с | многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,1 км; многомодовое (полоса 500 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1, OM2, OM3): 0,22 км |
| SFP-10G-ER-1310 | 02311RLX | нестандартный, совместим с 10Gbase-ER | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 40 км |
| SFP-10G-ER-C | 02312UUH | 10GBASE-ER | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 40 км |
| SFP-10G-ER-SM1270-BIDI | 02311BJC | 10GBASE-BX | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 40 км |
| SFP-10G-ER-SM1330-BIDI | 02311BJB | 10GBASE-BX | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 40 км |
| SFP-10G-LR-C | 02312UUG | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-SR-C | 02312UUE | 10GBASE-SR | LC | многомодовое | 10 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,026 км; многомодовое (OM1): 0,033 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,066 км; многомодовое (OM2): 0,082 км; многомодовое (OM3): 0,3 км; многомодовое (OM4): 0,4 км |
| SFP-10G-USR | 02310MNW | 10GBASE-USR (нестандартный) | LC | многомодовое | 10 Гбит/с | многомодовое (OM3): 0,1 км |
| SFP-10G-ZR | 02310SNN | 10GBASE-ZR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 80 км |
| OSX010000 | 02313URK | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-USR | 02313URN | 10GBASE-USR (нестандартный) | LC | многомодовое | 10 Гбит/с | многомодовое (OM3): 0,1 км |
| SFP+10GE-LH10-SM1310 | 02311MUU | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-BXD1 | 02310QDT | 10GBASE-BX | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-BXU1 | 02310QBJ | 10GBASE-BX | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-SR | 02311SKW | 10GBASE-SR | LC | многомодовое | 10 Гбит/с | многомодовое (OM3): 0,3 км |
| SFP-10G-iLR | 02311BJJ | 10GBASE-iLR (нестандартный) | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 1,4 км |
| SFP-10G-iLR-C | 02312UUF | 10GBASE-iLR (нестандартный) | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 1,4 км |
| SFP-10G-LR-I | 02313ABG | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| OSX040N01 | 02314KKG | 10GBASE-ER | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 40 км |
| SFP-10G-LR | 02313URL | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-LR-C | 02314KKE | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-LR | 02310QDJ | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-LR-I | 02314LBW | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-ZR-BXD1 | 02315GJC | 10GBASE-ZR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 80 км |
| SFP-10G-ZR-BXU1 | 02315GJB | 10GBASE-ZR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 80 км |
Спецификации этих позиций Huawei в этом документе не приводит: OMXD30000 (02318169), OMXD30000 (02313URC).
Габариты, монтаж и условия эксплуатации
| Параметр | Значение |
|---|---|
| Габариты без упаковки В×Ш×Г, мм | Базовые габариты без выступающих частей: 43,6 × 195 × 160 мм. Наибольшие габариты, где глубина считается от портов до выступов сзади: 43,6 × 195 × 166,2 мм |
| Габариты с упаковкой В×Ш×Г, мм | 116,0 × 285,0 × 225,0 мм |
| Вес без упаковки, кг | 1,23 кг |
| Вес с упаковкой, кг | 1,72 кг |
| Шум при обычной температуре, звуковая мощность, дБ(А) | Бесшумный, без вентиляторов, менее 30 |
| Шум при обычной температуре, звуковое давление, дБ(А) | Бесшумный, без вентиляторов, менее 20 |
| Рабочая температура, °C | от −5 до +45 °C |
| Допустимая скорость изменения температуры, °C | На высоте от 1800 до 5 000 м предельная рабочая температура падает на 1 °C с каждыми 220 м подъёма. Ниже 0 °C устройства не запускаются. При рабочей температуре выше 40 °C нужны промышленные оптические модули. |
| Температура хранения, °C | от −40 до +70 °C |
| Рабочая влажность | от 5 до 95%, без конденсата |
| Рабочая высота над уровнем моря, м | от 0 до 5 000 м |
| Высота хранения, м | от 0 до 5 000 м |
Технические характеристики
| Параметр | Значение |
|---|---|
| Высота корпуса, U | 1 U |
| Материал корпуса | Металл |
| Типовая мощность, Вт | 16,74 Вт (через адаптер питания). 13,14 Вт (через комбинированный кабель) |
| Типовое тепловыделение, БТЕ/ч | 57,13 (через адаптер питания). 44,82 (через комбинированный кабель) |
| Максимальная мощность, Вт | От адаптера питания. Без PoE: 14,60 Вт (устройство), 17,59 Вт (устройство с адаптером). При полной нагрузке PoE: 162,05 Вт (на PoE 128 Вт). От PoE по комбинированному кабелю, 94,5 Вт. Без PoE: 17,57 Вт. При полной нагрузке PoE: 91,97 Вт (на PoE 70 Вт). От PoE по комбинированному кабелю, 71,3 Вт. Без PoE: 17,57 Вт. При полной нагрузке PoE: 70,38 Вт (на PoE 50 Вт) |
| Максимальное тепловыделение, БТЕ/ч | От адаптера питания. Без PoE: 49,82 (устройство), 60,02 (устройство с адаптером). При полной нагрузке PoE: 552,93. От PoE по комбинированному кабелю, 94,5 Вт. Без PoE: 59,96. При полной нагрузке PoE: 313,80. От PoE по комбинированному кабелю, 71,3 Вт. Без PoE: 59,96. При полной нагрузке PoE: 240,16 |
| Мощность без нагрузки, Вт | 7,15 Вт |
| Наработка на отказ, лет | 83,69 |
| Наличие | > 0,99999 |
| Число слотов карт расширения | 0 |
| Число слотов питания | 0 |
| Число вентиляторных модулей | 0 |
| Резервирование питания | Комбинированный порт аплинка и адаптер резервируют друг друга. Адаптер питания в комплект поставки по умолчанию не входит, его покупают по необходимости. 02222067: белый адаптер PoE на 220 В. 02221024: чёрный адаптер PoE на 110 и 220 В |
| Тип питания | Адаптер питания, PoE_IN |
| Номинальное входное напряжение, В | Адаптер питания HW-560268D0D (02221024): вход 100 … 240 В переменного тока, 50/60 Гц, выход 56 В постоянного тока. Адаптер питания AD-540278D0D (02222067): вход 170 … 240 В переменного тока, 50/60 Гц, выход 54 В постоянного тока. Комбинированный кабель с PoE: 56 В постоянного тока |
| Диапазон входного напряжения, В | Адаптер питания HW-560268D0D (02221024): вход 90 … 290 В переменного тока, от 47 до 63 Гц. Адаптер питания AD-540278D0D (02222067): вход 170 … 264 В переменного тока, от 47 до 63 Гц. Комбинированный кабель с PoE: от 54 до 57 В постоянного тока |
| Наибольший входной ток, А | 2,68 А |
| Оперативная память | - |
| Флеш-память | - |
| Консольный порт | Не поддерживается |
| Порт управления ETH | Не поддерживается |
| USB | Не поддерживается |
| RTC | Не поддерживается |
| Вход RPS | Не поддерживается |
| Защита от импульсов по питанию, кВ | Адаптер питания HW-560268D0D (02221024): дифференциальная помеха ±6 кВ, синфазная ±6 кВ. Адаптер питания AD-540278D0D (02222067): дифференциальная помеха ±4 кВ, синфазная ±4 кВ |
| Степень защиты от пыли и воды | IP20 |
| Тип вентиляторов | Нет |
| Охлаждение | Пассивное охлаждение |
| Направление обдува | - |
| PoE | Поддерживается |
| Сертификация | Сертификация по ЭМС, безопасности и производству |
Совместимые комплектующие
- Парт-номер 02310QBJОптический SFP-модуль Huawei SFP-10G-BXU1SFP+, 10 Гбит/с, одномодовое, 1270 нмот 7 358 ₽
- Парт-номер 02310QDTОптический SFP-модуль Huawei SFP-10G-BXD1SFP+, 10 Гбит/с, одномодовое, 1330 нмот 7 358 ₽
- Парт-номер 02315204Оптический SFP-модуль Huawei eSFP-GE-SX-MM850SFP, 1 Гбит/с, многомодовое, 850 нмот 1 687 ₽В наличии: 25 шт.
- Парт-номер 02311KNQAOC-кабель Huawei QSFP-100G-AOC-10MQSFP28, 100 Гбит/с, 10 м, AOC-кабельПо запросу
- Парт-номер 02311VGNКабель стекирования Huawei SFP+STACK-CU1M51,5 м, кабель стекированияот 3 616 ₽В наличии: 25 шт.
Похожие позиции серии
- Парт-номер 98012494PoE-коммутатор Huawei CloudEngine S5751-L8P2PN2J-RUA10 × 1 Гбит/с·2 × 2,5 Гбит/с·PoE+ (802.3at)·внешний адаптерПо запросу
- Парт-номер 98012495PoE-коммутатор Huawei CloudEngine S5751-L8P2PN2X-RUA10 × 1 Гбит/с·2 × 10 Гбит/с·PoE+ (802.3at)·внешний адаптерПо запросу
- Парт-номер 98013137PoE-коммутатор Huawei CloudEngine S5751-L8P4XN-RUA10 × 1 Гбит/с·2 × 10 Гбит/с·PoE+ (802.3at)·внешний адаптерПо запросу
- Парт-номер 98013136-001PoE-коммутатор Huawei CloudEngine S5751-L8LP4JN-RUA10 × 1 Гбит/с·2 × 2,5 Гбит/с·PoE+ (802.3at)·внешний адаптерПо запросу
Вопрос по позиции
Спросите про совместимость, лицензии или сроки. Ответит инженер.
