PoE-коммутатор Huawei S5751-L8LP4JN-RUA (98013136-001)
- 10 × 1 Гбит/с
- 2 × 2,5 Гбит/с
- PoE+ (802.3at)
- внешний адаптер
- Белый импорт. Таможенная декларация на единицу товара, договор с ООО и НДС.
- Более 1 100 проектов, пять инженеров HCIE в штате. Совместимость и конфигурацию проверяем до оплаты.
- Гарантия и сервис по контракту, четыре уровня SLA.
PoE-коммутатор уровня доступа Huawei CloudEngine S5751-L8LP4JN-RUA. Подключает пользователей и оборудование к сети и собирает трафик на уровень выше. Порты доступа идут к оборудованию, порты Uplink к агрегации или к ядру. Корпус коммутатора 43,6 × 195 × 160 мм (высота, ширина, глубина). Вес нетто 1,6 кг, брутто 2,04 кг. Мощность не выше 14,3 Вт при максимальной нагрузке. Суммарный бюджет PoE 32 Вт, он делится между портами. Здесь приведены числа из документации Huawei (Hardware Description и даташит серии). В серии S5751 это исполнение отличает количество портов доступа: 10; скорость портов доступа: 1 Гбит/с; порты Uplink: 2 × 2,5 Гбит/с; стандарт PoE: PoE+ (802.3at); бюджет PoE: 32 Вт. Эта модель идёт в каталоге под 2 артикулами: 98013136-001, 98013136. Отличий между ними в поставочном каталоге нет, поэтому перед заказом сверяем исполнение по документации Huawei. Здесь артикул 98013136-001.
Характеристики коротко
Полный список в таблице ниже. Для подбора важны количество портов доступа 10; тип портов медные; количество портов uplink 2; комплектность питания внешний адаптер. В карточке указаны ещё тип питания AC; всего портов 12 с Uplink; сочетание скоростей портов 1 Гбит/с, 2,5 Гбит/с; типовая мощность 15,10 Вт; максимальная мощность 16,10 Вт. Эти значения взяты из товарного имени, из фактов позиции и из прайс-листа Huawei, то есть из источников производителя, а не из общего описания серии.
Совместимость
С этой позицией берут Оптический SFP-модуль SFP-10G-BXU1, Оптический SFP-модуль SFP-10G-BXD1, Оптический SFP-модуль eSFP-GE-SX-MM850. Полный список совместимых комплектующих собран ниже на странице: там видно, что уже проверено на совместимость, а что придётся согласовать отдельно.
Установка
По монтажу: мощность 15,10 Вт закладывается в расчёт питания и охлаждения; вес брутто 2,04 кг, это важно для расчёта доставки.
Что проверяем до отгрузки
Сверяем парт-номер 98013136-001 с маркировкой на коробке и на самом изделии, проверяем целостность упаковки и пломб, комплектность по спецификации вендора. Позиции, которые ставятся в работающую сеть, прогоняем на стенде и проверяем версию программного обеспечения. Расхождение с заказом ловится у нас, а не у вас на объекте.
Поставка
Позиция идёт под заказ: срок и цену подтверждаем при расчёте. Возим белым импортом, таможенная декларация оформляется на единицу товара, договор с ООО и НДС.
Гарантия и документы
На позицию 98013136-001 даём гарантию по контракту: срок и уровень сервиса фиксируются в договоре, доступны четыре уровня SLA вплоть до замены на следующий рабочий день. Комплект документов полный: таможенная декларация на единицу товара, договор с ООО, счёт с НДС, закрывающие документы после поставки. Это важно для позиций, которые идут в проект с приёмкой и в тендерную отчётность.
Жизненный цикл
Huawei прекращает выпуск модели 30 июня 2031. Вендорская поддержка заявлена до 30 июня 2036. Для расширения и замены в работающей сети позиция доступна, для нового проекта имеет смысл сравнить её с актуальной серией.
Вопросы и ответы
Что входит в поставку этой позиции
Поставляется сама позиция 98013136-001 в заводской упаковке. Дополнительные кабели, модули и лицензии в комплект не входят, их считают отдельной строкой. Точный состав под вашу конфигурацию инженеры подтверждают в расчёте вместе с ценой и сроком.
Подойдёт ли эта позиция к моему оборудованию
Совместимость зависит не только от модели, но и от версии программного обеспечения, свободных слотов и схемы питания. Пришлите модель и текущую конфигурацию: инженеры HCIE сверят её до оплаты и скажут, что встанет без переделок, а что потребует замены.
Сколько ждать поставку и как оформляется сделка
Позиция идёт под заказ. Срок считаем по текущей доступности у вендора и подтверждаем в расчёте вместе с ценой. Возим белым импортом: таможенная декларация оформляется на единицу товара, договор заключаем с ООО, работаем с НДС. Закрывающие документы отдаём полным комплектом.
Что значат даты EOM и EOS для этой позиции
Huawei прекращает выпуск модели 30 июня 2031. Вендорская поддержка заявлена до 30 июня 2036. Для расширения и ремонта работающей сети это рабочий вариант: запас на складах и на вторичном рынке есть, а совместимость с уже установленным оборудованием гарантирована. Для нового проекта лучше сравнить с актуальной серией.
| Количество портов доступа | 10 |
|---|---|
| Скорость портов доступа | 1 Гбит/с |
| Тип портов | медные |
| Порты Uplink | 2 × 2,5 Гбит/с |
| Скорость Uplink | 2,5 Гбит/с |
| Количество портов Uplink | 2 |
| Стандарт PoE | PoE+ (802.3at) |
| Комплектность питания | внешний адаптер |
| Тип питания | AC |
| Всего портов, с Uplink | 12 |
| Сочетание скоростей портов | 1 Гбит/с, 2,5 Гбит/с |
| Бюджет PoE | 32 Вт |
| Типовая мощность, Вт | 15,10 |
| Вес нетто, кг | 1,6 |
| Вес брутто, кг | 2,04 |
| Максимальная мощность, Вт | 16,10 |
| Габариты В×Ш×Г, мм | 43,6 × 195 × 160 |
| Серия | S5751 |
| Единица поставки | штука |
| Снятие с продажи | 2031-06-30 |
| Окончание поддержки | 2036-06-30 |
Документация Huawei
Об устройстве
Исполнение S5751-L8LP4JN-RUA, парт-номер 98013136-001. Состав: 8 портов 10/100/1000BASE-T с PoE+, 2 порта 10/100/1000/2.5GBASE-T, 2 порта 2.5GE SFP, 32 Вт на PoE, с адаптером питания AC, без вентиляторов.
Все фиксированные коммутаторы Ethernet серии S собраны на общей аппаратной платформе. В неё входят шасси, система питания, система охлаждения и блок управления коммутацией (SCU). Место таких коммутаторов в сети это уровень доступа и агрегации, через них проходит трафик корпоративной сети.
Первая версия ПО, в которой поддержан этот парт-номер, это V600R025C10.
У удалённого модуля своей версии ПО нет. Первая поддержанная версия это версия центрального коммутатора, с которым он работает.

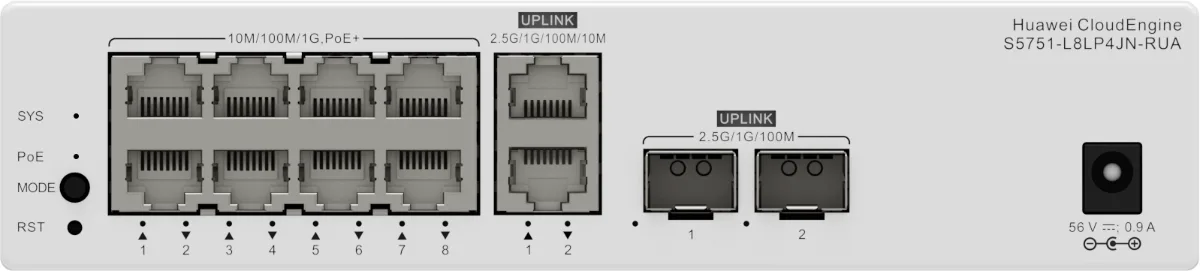

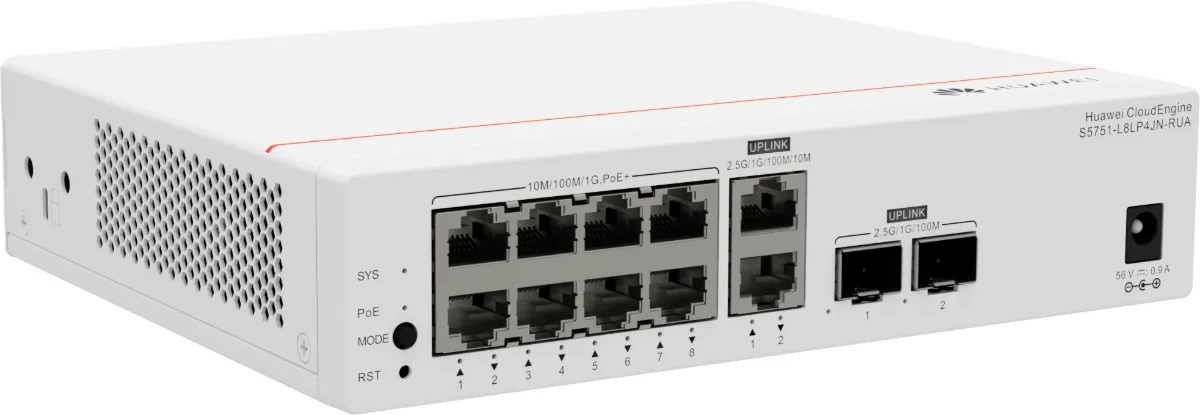

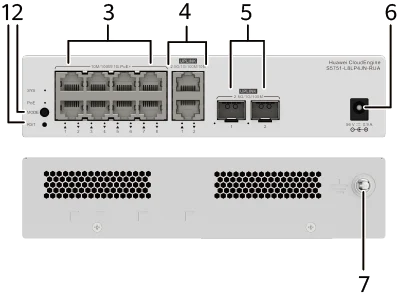

Портовая панель
- 1Одна кнопка RST. Внимание: чтобы вернуть заводские настройки и перезапустить устройство, удерживайте кнопку не меньше 6 секунд. Чтобы просто перезапустить, нажмите её. Перезапуск прервёт работу сети, нажимайте осознанно.
- 2Одна кнопка MODE
- 3Восемь портов 10/100/1000BASE-T с PoE+
- 4Два порта 10M/100M/1000M/2.5GE BASE-T (multi-GE). Это порты аплинка.
- 5Два оптических порта 2.5GE SFP. Это порты аплинка.
- 6Разъём адаптера питания. Берите адаптер из комплекта поставки (56 В постоянного тока, 0,9 А).
- 7Винт заземления
Порты и интерфейсы
| Порт | Разъём | Описание | Что подходит |
|---|---|---|---|
| Порт 10/100/1000BASE-T | RJ45 | Порт 10/100/1000BASE-T принимает и передаёт данные на 10, 100 или 1 000 Мбит/с. | Кабель Ethernet |
| Порт 10M/100M/GE/2.5GE BASE-T (multi-GE) | RJ45 | Порт 10M/100M/GE/2.5GE BASE-T (multi-GE) передаёт и принимает данные на 10 Мбит/с, 100 Мбит/с, 1 000 Мбит/с или 2,5 Гбит/с. | Для скорости 2,5 Гбит/с нужен кабель Ethernet категории 5e или выше. |
| Порт 2.5GE SFP | SFP | Порт 2.5GE SFP передаёт и принимает данные на 100 Мбит/с, 1 000 Мбит/с или 2,5 Гбит/с. | Оптические модули FE SFP и eSFP на дальность не больше 10 км, оптические модули GE eSFP на дальность не больше 10 км, оптические модули 2.5GE eSFP, удалённые оптические модули PEN |
Индикаторы и кнопки
Набор индикаторов у устройства такой же, как у S5751-L8LP2X-RUA.
Питание и бюджет PoE
Удалённый модуль питается от адаптера из комплекта поставки и через него же питает подключённые устройства.
| Блок питания | Доступная мощность PoE | Наибольшее число портов под нагрузкой |
|---|---|---|
| Внешний адаптер питания | 32 Вт | 802.3af по 15,4 Вт на порт: 1 порт. 802.3at по 30 Вт: 24 порта |

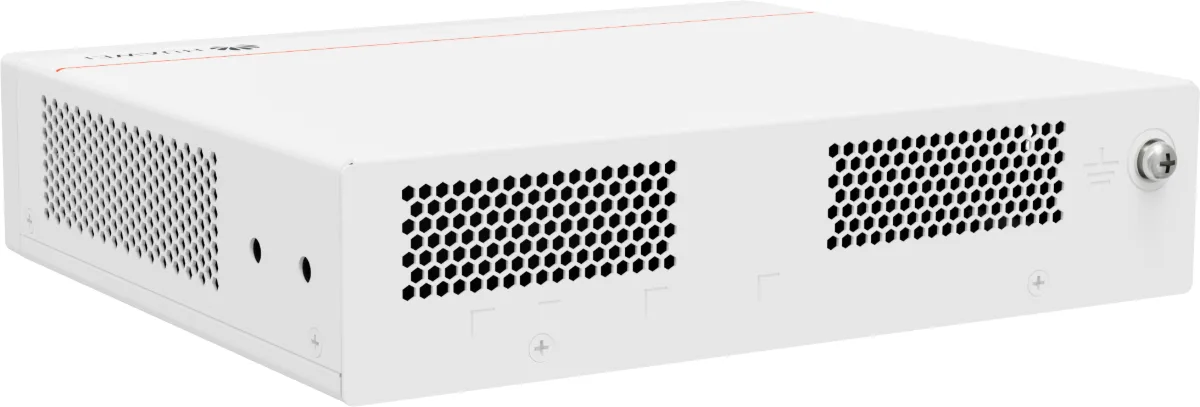

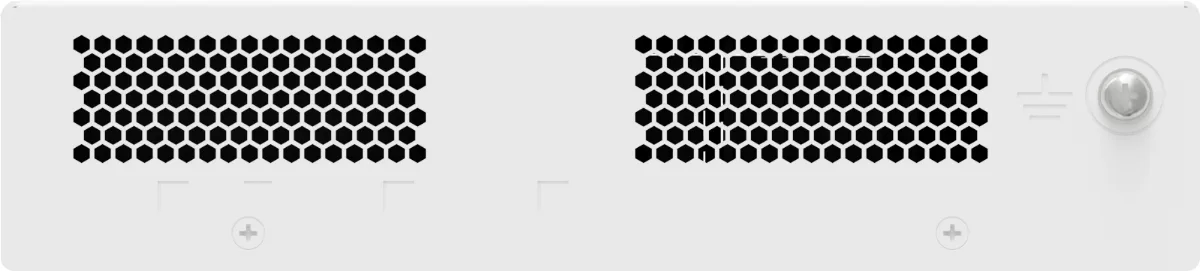

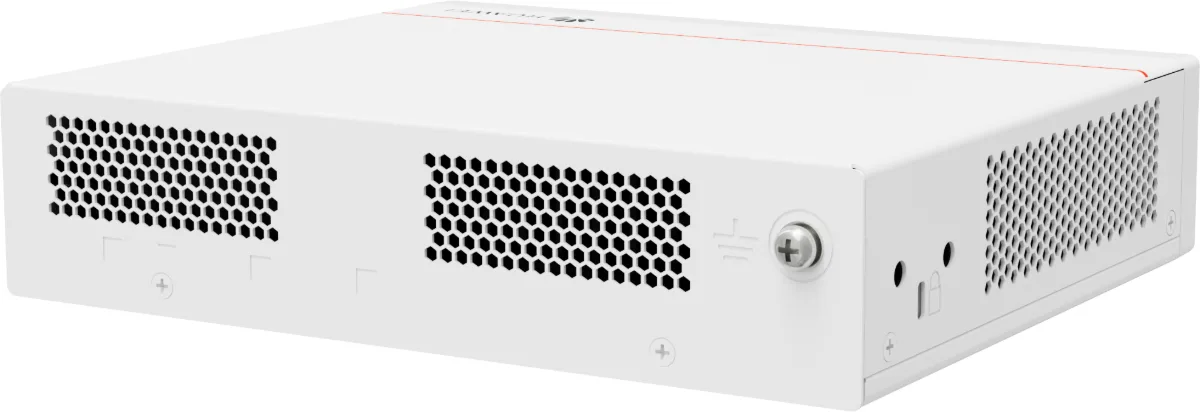

Охлаждение и направление обдува
У удалённого модуля нет вентиляторов, охлаждение пассивное.
Совместимые модули и кабели
Кабель Ethernet
Кабелем Ethernet терминал обслуживания подключают к консольному порту устройства для местного или удалённого обслуживания.
Сетевые кабели различают по рабочей частоте и отношению сигнала к шуму. Самые распространённые это категории 5 (Cat 5), 5e (Cat 5e) и 6 (Cat 6): витая пара с разъёмами RJ45 и дальностью до 100 м. Существуют и категории 1, 2, 3, 4, 6a и 7. Чем больше номер категории, тем свежее стандарт, шире полоса пропускания и выше цена.
По наличию экрана кабели делят на STP (экранированная витая пара) и UTP (неэкранированная). Экранированный вариант снижает излучение, закрывает данные от перехвата и защищает линию от внешних электромагнитных помех. При равной категории он быстрее, но дороже и сложнее в укладке. Неэкранированный дешевле, легче, гибче, и на обычных сетях разница почти не проявляется, поэтому в большинстве случаев ставят его. Полный дуплекс на 10 Гбит/с держит только экранированный кабель категории 7.
| Категория кабеля | Где применяется | Рабочая частота | Максимальная скорость | Дальность |
|---|---|---|---|---|
| Cat 5 | сети 100Base-T и 10Base-T | от 1 до 100 МГц | 100 Мбит/с | 100 м |
| Cat 5e | сети 1000Base-T | от 1 до 100 МГц | 1 000 Мбит/с | 100 м |
| Cat 6 | сети 1000Base-T | от 1 до 250 МГц | 1 000 Мбит/с | 100 м |
| Cat 6a | сети 10GBase-T | от 1 до 500 МГц | 10 Гбит/с | 100 м |
| Cat 7 | сети 10GBase-T | от 1 до 600 МГц | 10 Гбит/с | 100 м |
Кабели Ethernet делятся на прямые и перекрёстные.
- Прямой кабель: витые пары в разъёмах RJ45 на обоих концах обжаты в одном порядке. Прямым кабелем соединяют устройства разных типов, например компьютер и коммутатор.
- Перекрёстный кабель: витые пары в разъёмах RJ45 на концах обжаты в разном порядке. Перекрёстным кабелем соединяют устройства или интерфейсы одного типа, например два компьютера.
Разница между прямым и перекрёстным кабелем сводится к порядку жил, данные оба передают одинаково.
Коммутаторы Huawei серии S работают и с прямым, и с перекрёстным кабелем: порты сами подстраиваются под тип кабеля.
Если оборудование по стандарту EN 50121-4 работает в условиях, которые тот же стандарт описывает, ставьте экранированные кабели Ethernet.
Оптические модули FE SFP/eSFP
| Модуль | Парт-номер | Стандарт | Разъём | Волокно | Скорость | Дальность |
|---|---|---|---|---|---|---|
| S-SFP-FE-LH40-SM1310 | 02317344 | нестандартный | LC | одномодовое | 100 Мбит/с | одномодовое волокно: 40 км |
| S-SFP-FE-LH80-SM1550 | 02317345 | нестандартный | LC | одномодовое | 100 Мбит/с | одномодовое волокно: 80 км |
| SFP-FE-LX-SM1310-BIDI | 02315203 | 100BASE-BX | LC | одномодовое | 100 Мбит/с | одномодовое волокно: 15 км |
| SFP-FE-LX-SM1550-BIDI | 02315202 | 100BASE-BX | LC | одномодовое | 100 Мбит/с | одномодовое волокно: 15 км |
| SFP-FE-SX-MM1310 | 02315233 | 100BASE-FX | LC | многомодовое | 100 Мбит/с | многомодовое (диаметр 50 мкм или 62,5 мкм): 2 км |
Спецификации этих позиций Huawei в этом документе не приводит: eSFP-FE-LX-SM1310.
Оптические модули GE eSFP
| Модуль | Парт-номер | Стандарт | Разъём | Волокно | Скорость | Дальность |
|---|---|---|---|---|---|---|
| LE2MGSC40DE0 | 02310KVV | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| LE2MGSC40ED0 | 02310KVU | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| S-SFP-GE-LH40-SM1310 | 02317346 | 1000BASE-EX (нестандартный) | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| S-SFP-GE-LH40-SM1550 | 02317347 | нестандартный | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| S-SFP-GE-LH80-SM1550 | 02317348 | 1000BASE-ZX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 80 км |
| SFP-GE-BXU1-SC | 02310TQH | нестандартный | SC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-EX-C | 02312UUD | 1000BASE-EX (нестандартный) | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| SFP-GE-LX-SM1310 | 02315200 | 1000BASE-LX10/LH | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-LX-SM1310-BIDI | 02315285 | 1000BASE-BX10 | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-LX-SM1490-BIDI | 02315286 | 1000BASE-BX10 | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-LX10-C | 02312UUC | 1000BASE-LX10/LH | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-SX-C | 02312UUB | 1000BASE-SX | LC | многомодовое | 1 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км; многомодовое (OM3/OM4): 1 км |
| SFP-GE-ZBXD1 | 02311DDB | нестандартный | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 80 км |
| SFP-GE-ZBXU1 | 02311DDC | нестандартный | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 80 км |
| eSFP-GE-SX-MM850 | 02315204 | 1000BASE-SX | LC | многомодовое | 1 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км; многомодовое (OM3/OM4): 1 км |
| OGSC10DD0 | 02310LJH | 1000BASE-LX10/LH | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| OGSC40DD0 | 02310LJJ | нестандартный | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| OGSM01880 | 02310LJG | 1000BASE-SX | LC | многомодовое | 1 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км |
| SFP-GE-BX-D1-I | 02311DMA | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-BX-U1-I | 02311DMF | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-BX40-D-I | 02312TMC | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| SFP-GE-BX40-U-I | 02312TMB | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| eSFP-GE-SX-MM850 | 02313URD | 1000BASE-SX | LC | многомодовое | 1 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км; многомодовое (OM3/OM4): 1 км |
| SFP-GE-LX-SM1310 | 02313URF | 1000BASE-LX10/LH | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-SX-C | 02314KKF | 1000BASE-SX | LC | многомодовое | 1 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км; многомодовое (OM3/OM4): 1 км |
| SFP-GE-LX-SM1310-BIDI | 02314KKJ | 1000BASE-BX10 | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-LX-SM1490-BIDI | 02314KKH | 1000BASE-BX10 | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-ER-I | 02315RHK | нестандартный | LC | одномодовое | от 125 Мбит/с до 2,67 Гбит/с | одномодовое волокно: 40 км |
Спецификации этих позиций Huawei в этом документе не приводит: eSFP-GE-ZX100-SM1550.
Габариты, монтаж и условия эксплуатации
| Параметр | Значение |
|---|---|
| Габариты без упаковки В×Ш×Г, мм | Базовые габариты без выступающих частей: 43,6 × 195 × 160 мм. Наибольшие габариты, где глубина считается от портов до выступов сзади: 43,6 × 195 × 166,2 мм |
| Габариты с упаковкой В×Ш×Г, мм | 116,0 × 285,0 × 300,0 мм |
| Вес без упаковки, кг | 1,6 кг |
| Вес с упаковкой, кг | 2,04 кг |
| Шум при обычной температуре, звуковая мощность, дБ(А) | Бесшумный, без вентиляторов, менее 30 |
| Шум при обычной температуре, звуковое давление, дБ(А) | Бесшумный, без вентиляторов, менее 20 |
| Рабочая температура, °C | от −5 до +45 °C |
| Допустимая скорость изменения температуры, °C | На высоте от 1 800 до 5 000 м наибольшая рабочая температура падает на 1 °C с каждыми 220 м подъёма. Ниже 0 °C устройство не запускается. |
| Температура хранения, °C | от −40 до +70 °C |
| Рабочая влажность | от 5 до 95%, без конденсата |
| Рабочая высота над уровнем моря, м | от 0 до 5 000 м |
| Высота хранения, м | от 0 до 5 000 м |
Технические характеристики
| Параметр | Значение |
|---|---|
| Высота корпуса, U | 1 U |
| Материал корпуса | Металл |
| Типовая мощность, Вт | 15,10 Вт |
| Типовое тепловыделение, БТЕ/ч | 51,52 БТЕ/ч |
| Максимальная мощность, Вт | Без PoE: 14,30 Вт (только устройство), 16,10 Вт (устройство с адаптером). При полной нагрузке PoE: 53,37 Вт (на PoE 32 Вт) |
| Максимальное тепловыделение, БТЕ/ч | Без PoE: 48,79 (только устройство), 54,93 (устройство с адаптером). При полной нагрузке PoE: 182,10 |
| Мощность без нагрузки, Вт | 7,74 Вт |
| Наработка на отказ, лет | 83,69 |
| Наличие | > 0,99999 |
| Число слотов карт расширения | 0 |
| Число слотов питания | 0 |
| Число вентиляторных модулей | 0 |
| Резервирование питания | Не поддерживается |
| Тип питания | Адаптер питания |
| Номинальное входное напряжение, В | Вход адаптера питания: 100 … 240 В переменного тока, 50/60 Гц. Выход адаптера: 56 В постоянного тока |
| Диапазон входного напряжения, В | Вход адаптера питания: 90 … 264 В переменного тока, от 45 до 65 Гц |
| Наибольший входной ток, А | 0,9 А |
| Оперативная память | - |
| Флеш-память | - |
| Консольный порт | Не поддерживается |
| Порт управления ETH | Не поддерживается |
| USB | Не поддерживается |
| RTC | Не поддерживается |
| Вход RPS | Не поддерживается |
| Защита от импульсов по питанию, кВ | Дифференциальная помеха: ±6 кВ, синфазная: ±6 кВ |
| Степень защиты оболочки | IP20 |
| Тип вентиляторов | Нет |
| Охлаждение | Пассивное охлаждение |
| Направление обдува | - |
| PoE | Поддерживается |
| Сертификация | Сертификация по ЭМС, безопасности и производству |
Совместимые комплектующие
- Парт-номер 02310QBJОптический SFP-модуль Huawei SFP-10G-BXU1SFP+, 10 Гбит/с, одномодовое, 1270 нмот 7 358 ₽
- Парт-номер 02310QDTОптический SFP-модуль Huawei SFP-10G-BXD1SFP+, 10 Гбит/с, одномодовое, 1330 нмот 7 358 ₽
- Парт-номер 02315204Оптический SFP-модуль Huawei eSFP-GE-SX-MM850SFP, 1 Гбит/с, многомодовое, 850 нмот 1 687 ₽В наличии: 25 шт.
- Парт-номер 02311KNQAOC-кабель Huawei QSFP-100G-AOC-10MQSFP28, 100 Гбит/с, 10 м, AOC-кабельПо запросу
- Парт-номер 02311VGNКабель стекирования Huawei SFP+STACK-CU1M51,5 м, кабель стекированияот 3 616 ₽В наличии: 25 шт.
Похожие позиции серии
- Парт-номер 98012494PoE-коммутатор Huawei CloudEngine S5751-L8P2PN2J-RUA10 × 1 Гбит/с·2 × 2,5 Гбит/с·PoE+ (802.3at)·внешний адаптерПо запросу
- Парт-номер 98012496PoE-коммутатор Huawei CloudEngine S5751-L8P2PN2HX-RUA10 × 1 Гбит/с·2 × 10 Гбит/с·PoE+ (802.3at)По запросу
- Парт-номер 98012495PoE-коммутатор Huawei CloudEngine S5751-L8P2PN2X-RUA10 × 1 Гбит/с·2 × 10 Гбит/с·PoE+ (802.3at)·внешний адаптерПо запросу
- Парт-номер 98013137PoE-коммутатор Huawei CloudEngine S5751-L8P4XN-RUA10 × 1 Гбит/с·2 × 10 Гбит/с·PoE+ (802.3at)·внешний адаптерПо запросу
Вопрос по позиции
Спросите про совместимость, лицензии или сроки. Ответит инженер.
