PoE-коммутатор Huawei S5751-L24P2PN2X-RUA

Об устройстве

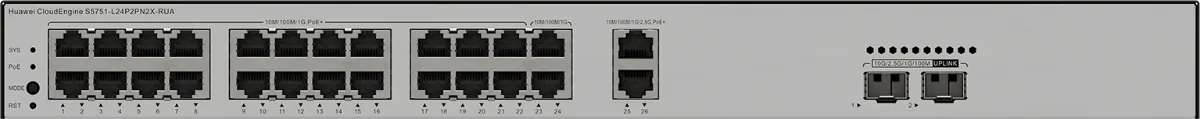

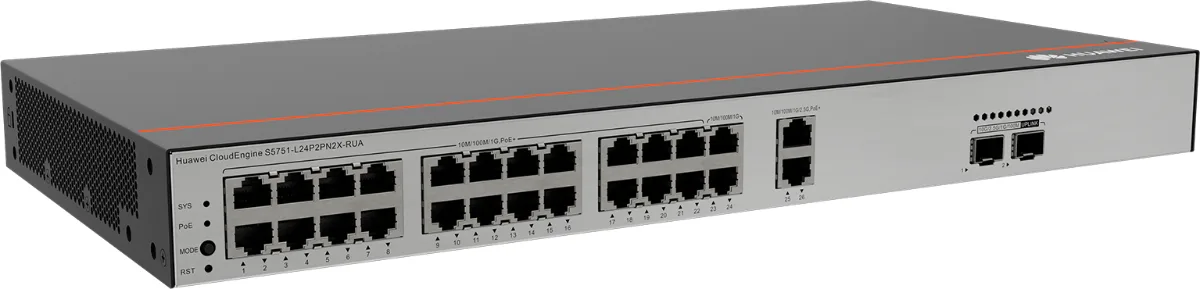

Исполнение S5751-L24P2PN2X-RUA, парт-номер 98012530. Состав: 24 порта 10/100/1000BASE-T, из них 22 с PoE+, 2 порта 10/100/1000/2.5GBASE-T с PoE+, 2 порта 10GE SFP+, 400 Вт на PoE, встроенный блок питания AC.

Все фиксированные коммутаторы Ethernet серии S собраны на общей аппаратной платформе. В неё входят шасси, система питания, система охлаждения и блок управления коммутацией (SCU). Место таких коммутаторов в сети это уровень доступа и агрегации, через них проходит трафик корпоративной сети.

Первая версия ПО, в которой поддержан этот парт-номер, это V200R024C00 V600R024C00.

Своей версии ПО у удалённого модуля нет. Первая поддержанная версия зависит от версии центрального коммутатора и различается для V200 и V600. Если вышестоящий автомат питает ещё много устройств, берите автомат C32 или мощнее. Если он питает только это устройство, хватит автомата C25 или слабее.

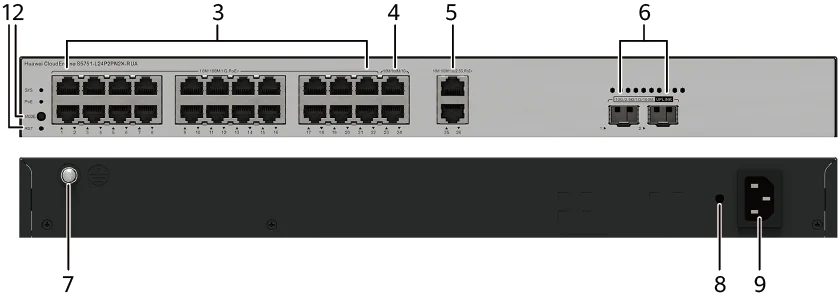

Портовая панель

1. 1Одна кнопка RST. Внимание: чтобы вернуть заводские настройки и перезапустить устройство, удерживайте кнопку не меньше 6 секунд. Чтобы просто перезапустить, нажмите её. Перезапуск прервёт работу сети, нажимайте осознанно.
2. 2Одна кнопка MODE
3. 3Двадцать два порта 10/100/1000BASE-T с PoE+
4. 4Два порта 10/100/1000BASE-T
5. 5Два порта 10M/100M/1000M/2.5GE BASE-T с PoE+ (multi-GE)
6. 6Два оптических порта 10GE SFP+. Это порты аплинка.

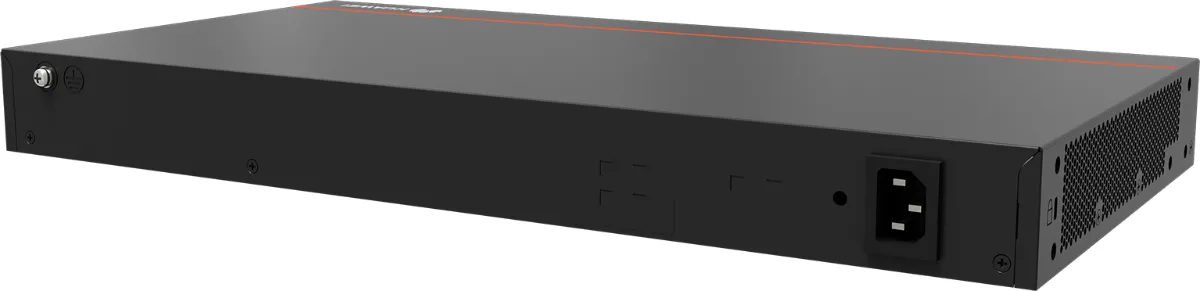

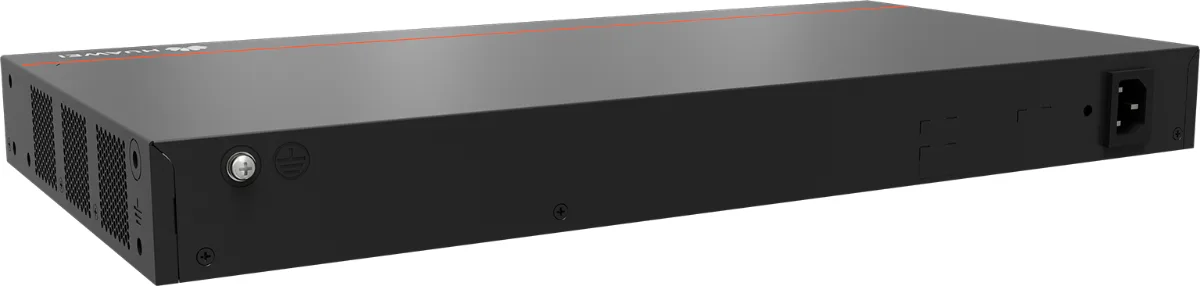

7. 7Винт заземления
8. 8Гнездо фиксатора кабеля питания AC. Сам фиксатор в комплект не входит.
9. 9Разъём питания переменного тока. Берите кабель питания из комплекта поставки.

Порты и интерфейсы

Индикаторы и кнопки

Набор индикаторов у устройства такой же, как у S5751-L24P2J-RUA.

Питание

У коммутатора встроенный блок питания AC, съёмные блоки не поддерживаются. Встроенный блок даёт 400 Вт на PoE: этого хватает на 24 порта по 802.3af или на 13 портов по 802.3at под полной нагрузкой.

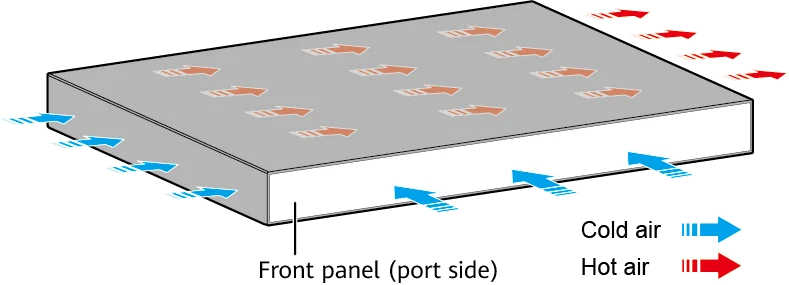

Охлаждение и направление обдува

У коммутатора два встроенных вентилятора. Воздух заходит слева и спереди, выходит справа.

Схема показывает только направление обдува, вид устройства условный.

Совместимые модули и кабели

Кабель Ethernet

Кабелем Ethernet терминал обслуживания подключают к консольному порту устройства для местного или удалённого обслуживания.

Сетевые кабели различают по рабочей частоте и отношению сигнала к шуму. Самые распространённые это категории 5 (Cat 5), 5e (Cat 5e) и 6 (Cat 6): витая пара с разъёмами RJ45 и дальностью до 100 м. Существуют и категории 1, 2, 3, 4, 6a и 7. Чем больше номер категории, тем свежее стандарт, шире полоса пропускания и выше цена.

По наличию экрана сетевые кабели делятся на экранированную витую пару (STP) и неэкранированную (UTP). Экранированные кабели снижают излучение, защищают от перехвата данных и от внешних электромагнитных помех. При той же категории они дают более высокую скорость передачи, но стоят дороже и сложнее в монтаже. Неэкранированные дешевле, легче и гибче, на обычных сетях разница почти не заметна, поэтому их применяют чаще. Полный дуплекс на 10 Гбит/с обеспечивает только экранированный кабель категории 7.

Кабели Ethernet делятся на прямые и перекрёстные.

• Прямой кабель: витые пары в разъёмах RJ45 на обоих концах обжаты в одном порядке. Прямым кабелем соединяют устройства разных типов, например компьютер и коммутатор.
• Перекрёстный кабель: витые пары в разъёмах RJ45 на концах обжаты в разном порядке. Перекрёстным кабелем соединяют устройства или интерфейсы одного типа, например два компьютера.

Перекрёстный и прямой кабели отличаются только порядком жил, данные они передают одинаково.

Коммутаторы Huawei серии S работают и с прямым, и с перекрёстным кабелем: порты сами подстраиваются под тип кабеля.

Оборудованию по стандарту EN 50121-4 в среде, которую этот стандарт описывает, нужны экранированные кабели Ethernet.

Оптические модули FE SFP/eSFP

Для этой модели: дальность не больше 10 км.

Спецификации этих позиций Huawei в этом документе не приводит: eSFP-FE-LX-SM1310.

Оптические модули GE eSFP

Для этой модели: дальность не больше 10 км.

Спецификации этих позиций Huawei в этом документе не приводит: eSFP-GE-ZX100-SM1550.

Оптические модули 10GE SFP+

Для этой модели: дальность не больше 10 км.

Спецификации этих позиций Huawei в этом документе не приводит: OMXD30000 (02318169), OMXD30000 (02313URC).

Габариты, монтаж и условия эксплуатации

Технические характеристики
