Коммутатор Huawei S5735I-S16T8S4XE-QD-V2
- 16 × 1 Гбит/с
- 4 × 10 Гбит/с + 8 × 1 Гбит/с
- без PoE
- блок в комплекте, два ввода
- Белый импорт. Таможенная декларация на единицу товара, договор с ООО и НДС.
- Более 1 100 проектов, пять инженеров HCIE в штате. Совместимость и конфигурацию проверяем до оплаты.
- Гарантия и сервис по контракту, четыре уровня SLA.
Коммутатор уровня доступа Huawei CloudEngine S5735I-S16T8S4XE-QD-V2. Подключает пользователей и оборудование к сети и собирает трафик на уровень выше. Порты доступа идут к оборудованию, порты Uplink к агрегации или к ядру. По документации Huawei (Hardware Description и даташит серии) высота, ширина и глубина корпуса: 43,6 × 442 × 335 мм. Коммутатор весит 5,228 кг без упаковки; в коробке 7,16 кг. Типовая мощность 27,95 Вт, максимальная при полной нагрузке 36,09 Вт. Степень защиты корпуса IP40. В серии S5735I это исполнение отличает количество портов доступа: 16; порты Uplink: 4 × 10 Гбит/с, 8 × 1 Гбит/с; стандарт PoE: нет; тип питания: DC; комплектность питания: блок в комплекте, два ввода.
Характеристики коротко
Полный список в таблице ниже. Для подбора важны количество портов доступа 16; тип портов медные; порты uplink 4 × 10 Гбит/с; 8 × 1 Гбит/с; скорость uplink 10 Гбит/с, 1 Гбит/с. В карточке указаны ещё количество портов uplink 12; тип питания DC; всего портов 28 с Uplink; габариты в×ш×г 43,6 × 442,0 × 335,0 мм. Эти значения взяты из товарного имени, из фактов позиции и из прайс-листа Huawei, то есть из источников производителя, а не из общего описания серии.
Совместимость
С этой позицией берут Оптический SFP-модуль SFP-10G-BXU1, Оптический SFP-модуль SFP-10G-BXD1, Оптический SFP-модуль eSFP-GE-SX-MM850. Полный список совместимых комплектующих собран ниже на странице: там видно, что уже проверено на совместимость, а что придётся согласовать отдельно.
Установка
По монтажу: мощность 27,95 Вт закладывается в расчёт питания и охлаждения; вес брутто 7,160 кг, это важно для расчёта доставки.
Что проверяем до отгрузки
Сверяем парт-номер 98012388 с маркировкой на коробке и на самом изделии, проверяем целостность упаковки и пломб, комплектность по спецификации вендора. Позиции, которые ставятся в работающую сеть, прогоняем на стенде и проверяем версию программного обеспечения. Расхождение с заказом ловится у нас, а не у вас на объекте.
Поставка
Позиция идёт под заказ: срок и цену подтверждаем при расчёте. Возим белым импортом, таможенная декларация оформляется на единицу товара, договор с ООО и НДС.
Гарантия и документы
На позицию 98012388 даём гарантию по контракту: срок и уровень сервиса фиксируются в договоре, доступны четыре уровня SLA вплоть до замены на следующий рабочий день. Комплект документов полный: таможенная декларация на единицу товара, договор с ООО, счёт с НДС, закрывающие документы после поставки. Это важно для позиций, которые идут в проект с приёмкой и в тендерную отчётность.
Жизненный цикл
Huawei прекращает выпуск модели 31 декабря 2027. Вендорская поддержка заявлена до 31 декабря 2032. Для расширения и замены в работающей сети позиция доступна, для нового проекта имеет смысл сравнить её с актуальной серией.
Вопросы и ответы
Что входит в поставку этой позиции
Поставляется сама позиция 98012388 в заводской упаковке. Дополнительные кабели, модули и лицензии в комплект не входят, их считают отдельной строкой. Точный состав под вашу конфигурацию инженеры подтверждают в расчёте вместе с ценой и сроком.
Подойдёт ли эта позиция к моему оборудованию
Совместимость зависит не только от модели, но и от версии программного обеспечения, свободных слотов и схемы питания. Пришлите модель и текущую конфигурацию: инженеры HCIE сверят её до оплаты и скажут, что встанет без переделок, а что потребует замены.
Сколько ждать поставку и как оформляется сделка
Позиция идёт под заказ. Срок считаем по текущей доступности у вендора и подтверждаем в расчёте вместе с ценой. Возим белым импортом: таможенная декларация оформляется на единицу товара, договор заключаем с ООО, работаем с НДС. Закрывающие документы отдаём полным комплектом.
Что значат даты EOM и EOS для этой позиции
Huawei прекращает выпуск модели 31 декабря 2027. Вендорская поддержка заявлена до 31 декабря 2032. Для расширения и ремонта работающей сети это рабочий вариант: запас на складах и на вторичном рынке есть, а совместимость с уже установленным оборудованием гарантирована. Для нового проекта лучше сравнить с актуальной серией.
| Количество портов доступа | 16 |
|---|---|
| Скорость портов доступа | 1 Гбит/с |
| Тип портов | медные |
| Порты Uplink | 4 × 10 Гбит/с; 8 × 1 Гбит/с |
| Скорость Uplink | 10 Гбит/с, 1 Гбит/с |
| Количество портов Uplink | 12 |
| Стандарт PoE | нет |
| Комплектность питания | блок в комплекте, два ввода |
| Тип питания | DC |
| Всего портов, с Uplink | 28 |
| Класс защиты | IP40 |
| Типовая мощность, Вт | 27,95 |
| Вес нетто, кг | 5,228 |
| Вес брутто, кг | 7,160 |
| Максимальная мощность, Вт | 36,09 |
| Габариты В×Ш×Г, мм | 43,6 × 442,0 × 335,0 |
| Серия | S5735I |
| Единица поставки | штука |
| Снятие с продажи | 2027-12-31 |
| Окончание поддержки | 2032-12-31 |
Документация Huawei
Об устройстве
Исполнение S5735I-S16T8S4XE-QD-V2, парт-номер 98012388. Состав: 16 портов 10/100/1000BASE-T, 8 портов GE SFP, 4 порта 10GE SFP+, 2 порта стекирования 12GE, два ввода питания от 18 до 60 В постоянного тока, без вентиляторов.
Фиксированные коммутаторы Ethernet серии S Huawei строит на одной аппаратной платформе: шасси, система питания, система охлаждения и блок управления коммутацией (SCU). Работают они на уровне доступа и агрегации, через них же идёт трафик корпоративной сети.
Первая версия ПО, в которой поддержан этот парт-номер, это V600R023C10.

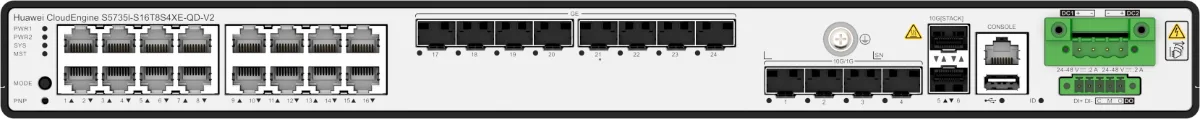

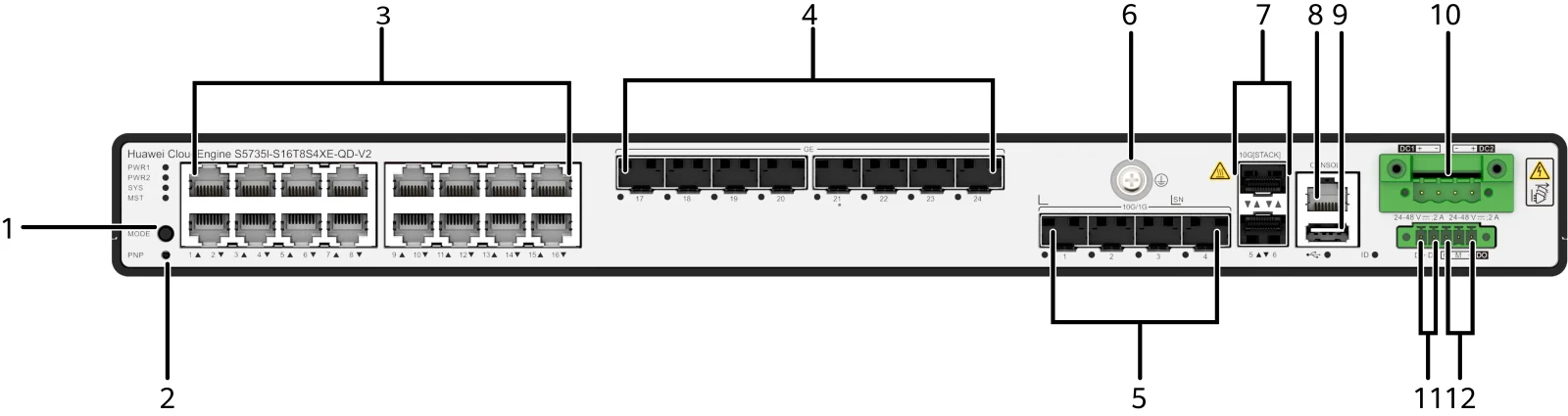

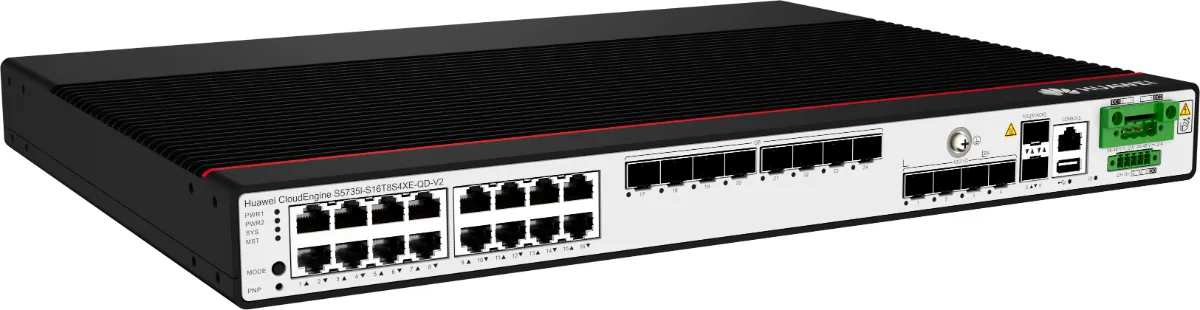

Портовая панель
- 1Одна кнопка MODE
- 2Одна кнопка PNP. Внимание: если удерживать кнопку не меньше 6 секунд, устройство вернёт заводские настройки и перезапустится. Короткое нажатие просто перезапускает устройство. Перезапуск прервёт работу сети, нажимайте осознанно.
- 316 портов 10/100/1000BASE-T
- 4Восемь портов 1000BASE-X
- 5Четыре оптических порта 10GE SFP+
- 6Винт заземления. Работает с кабелем заземления.
- 7Два порта стекирования. Командой port combination-mode их переводят в два оптических порта 10GE (режим 1).
- 8Один консольный порт
- 9Один порт USB
- 10Сдвоенный порт ввода постоянного тока. Работает с четырёхконтактной клеммой питания DC из комплекта вспомогательных материалов. Поддерживает два ввода питания, DC1 и DC2.
- 11Один порт DI. Работает с пятиконтактным разъёмом Phoenix (DI/DO) из комплекта вспомогательных материалов.
- 12Один порт DO. Работает с пятиконтактным разъёмом Phoenix (DI/DO) из комплекта вспомогательных материалов.
Порты и интерфейсы
| Порт | Разъём | Описание | Что подходит |
|---|---|---|---|
| Порт 10/100/1000BASE-T | RJ45 | Медный порт 10/100/1000BASE-T принимает и передаёт данные на 10, 100 или 1 000 Мбит/с. | Кабель Ethernet |
| Оптический порт GE SFP | SFP | Оптический порт GE SFP умеет автоматически переходить между 1 000 и 100 Мбит/с и на этих скоростях передаёт и принимает данные. Когда порты стекирования работают в режиме 1, порты с 21 по 24 недоступны. | Промышленные оптические модули. SFP-1000BaseT (02314171) |
| Оптический порт 10GE SFP+ | SFP+ | Оптический порт 10GE SFP+ автоматически переходит на 1 000 Мбит/с и передаёт данные на 1 000 Мбит/с или 10 Гбит/с. | Промышленные оптические модули, медные кабели SFP+ на 3 м только для стекирования, выделенные стековые кабели SFP+ на 0,5 и 1,5 м, удалённые оптические модули PEN начиная с V600R024C10 |
| Стековый порт | SFP+ | Порт стекирования соединяет несколько коммутаторов стековыми кабелями, и логически они работают как один. Он нужен только для стека и настройки не требует. В стеке скорость одного порта по умолчанию поднимается до 12 Гбит/с. Начиная с V600R024C10 такие порты переводят в режим 1 и они работают как оптические порты 10GE SFP+. | Выделенные стековые кабели SFP+ на 0,5 и 1,5 м. В режиме 1 поддерживаются промышленные оптические модули, медные кабели SFP+ на 3 м только для стекирования, выделенные стековые кабели SFP+ на 0,5 и 1,5 м, удалённые оптические модули PEN начиная с V600R024C10 |
| Консольный порт | RJ45 | Консольный порт служит для настройки с места. | Консольный кабель |
| Порт USB | USB 2.0 Type A | В порт USB ставят накопитель для обновления коммутатора, переноса конфигурации и других файлов. Поддерживается только USB 2.0. Накопители разных производителей ведут себя по-разному: если один не читается, возьмите другой. | USB-накопитель |

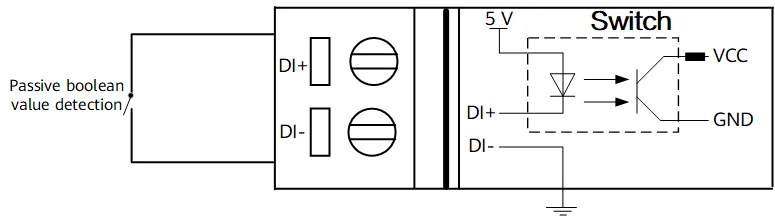

| Порт дискретного входа | Пятиконтактный разъём Phoenix | Порт дискретного входа принимает сигналы удалённого контроля и уровни. Тип сигнала пассивный, логический: замкнуто или разомкнуто | Пятиконтактный разъём Phoenix (DI/DO) |

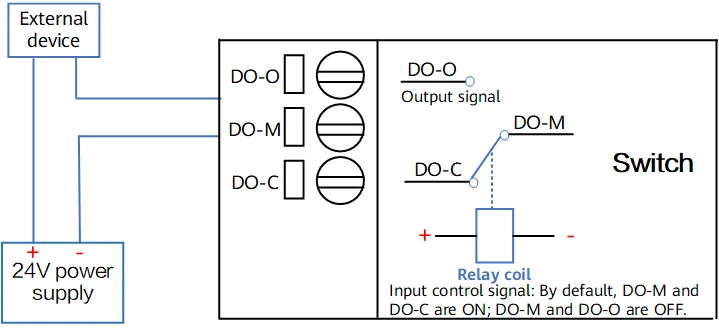

| Порт дискретного выхода | Пятиконтактный разъём Phoenix | Порт дискретного выхода подаёт сигналы, по которым подключённое устройство выполняет действия. Тип сигнала пассивный, логический: замкнуто или разомкнуто. Внешнее питание: напряжение ниже 60 В постоянного тока, ток в цепи меньше 0,5 А | Пятиконтактный разъём Phoenix (DI/DO) |

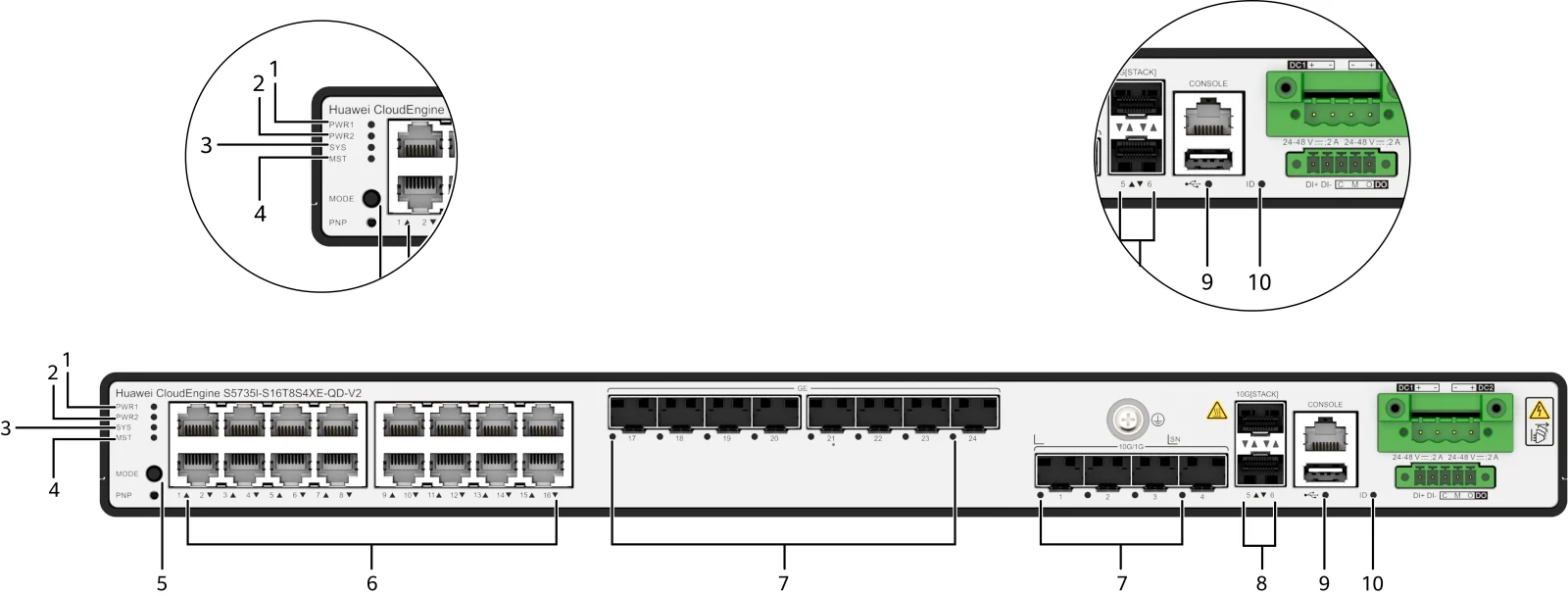

Индикаторы и кнопки
- не горитБлок питания 1 не подаёт питание либо работает ненормально.
- зелёный, горит ровноБлок питания 1 работает нормально.
- не горитБлок питания 2 не подаёт питание либо работает ненормально.
- зелёный, горит ровноБлок питания 2 работает нормально.
- не горитСистема не работает.
- зелёный, мигает быстроСистема запускается.
- зелёный, горит ровноПока система готовится к запуску, индикатор SYS горит зелёным ровно не дольше 30 секунд.
- зелёный, мигает медленноСистема работает нормально.
- красный, горит ровноПосле регистрации система работает ненормально либо сработала температурная авария.
- не горитЕсли режим индикаторов не переключали, а это состояние по умолчанию: устройство в стеке резервное или ведомое, либо стекирование на нём не включено. Если режим переключали: режим стека не выбран.
- зелёный, горит ровноВыбран режим стека. Устройство в стеке резервное или ведомое, индикаторы портов показывают его номер в стеке.
- зелёный, мигаетЕсли режим индикаторов не переключали, а это состояние по умолчанию: устройство ведущее в стеке либо работает отдельно с включённым стекированием. Если режим переключали: выбран режим стека, устройство ведущее в стеке или работает отдельно, а индикаторы портов показывают номер ведущего устройства в стеке. Через 45 секунд индикаторы сами возвращаются к обычному режиму.
- -Первое нажатие переводит индикаторы портов в режим стека, и они показывают номер этого устройства в стеке. Второе нажатие включает свой режим индикации неисправностей: все индикаторы портов гаснут, а дальше показывают состояние устройства по заданному вами сценарию. Перед этим сценарий пишут скриптами OPS и загружают на устройство, порядок описан в руководстве Huawei по настройке, раздел про управление системой и OPS. Следующее нажатие возвращает индикаторы в обычный режим, где они показывают соединение на каждом порту. Если кнопку MODE не нажимать 45 секунд, индикаторы сами вернутся в обычный режим. Удержание кнопки MODE 6 секунд с последующим отпусканием запускает режим первой настройки через веб. Дальше возможны два случая. Если на устройстве заводские настройки, система пытается войти в этот режим. При успешном входе индикатор MST горит зелёным не дольше 45 секунд. Иначе проверьте, стоят ли на устройстве заводские настройки.
Индикатор медного порта, по одному на порт
Стрелки у индикаторов показывают расположение портов: стрелка вниз это нижний порт, стрелка вверх это верхний.
Значение индикаторов портов зависит от режима.
Индикатор оптического порта, по одному на порт
Индикатор оптического порта, по два на порт
У каждого оптического порта два одноцветных индикатора: слева жёлтый ACT, справа зелёный LINK. Стрелки на корпусе показывают, где какой порт: стрелка вниз это нижний порт, стрелка вверх это верхний.
Значение индикаторов портов зависит от режима.
- не горитНакопитель не вставлен, либо индикатор неисправен.
- зелёный, горит ровноРазвёртывание с USB-накопителя прошло успешно. Если файла конфигурации нет, развёртывание повторяется, и индикатор тоже горит зелёным.
- зелёный, мигаетИдёт развёртывание с USB-накопителя.
- красный, горит ровноРазвёртывание с USB-накопителя не удалось.
- не горитИндикатор ID не задействован, состояние по умолчанию.
- синий, горит ровноИндикатор ID включает и выключает удалённо инженер эксплуатации, когда ищет неисправность.
- не горитПорт не подключён или выключен.
- зелёный, горит ровноНа порту есть соединение.
- зелёный, мигаетПорт передаёт или принимает данные.
- не горитИндикаторы портов не показывают номер устройства в стеке.
- зелёный, горит ровноУстройство не ведущее в стеке. Если индикатор порта горит ровно, номер этого порта и есть номер устройства в стеке.
- зелёный, мигаетУстройство ведущее в стеке. Если индикатор порта мигает, номер этого порта и есть номер устройства в стеке.
- не горитПорт не подключён или выключен.
- зелёный, горит ровноНа порту есть соединение.
- не горитПорт не подключён, выключен, либо данные не передаются и не принимаются.
- жёлтый, мигаетПорт передаёт или принимает данные.
Питание
У устройства два встроенных блока питания постоянного тока, съёмные блоки не поддерживаются.

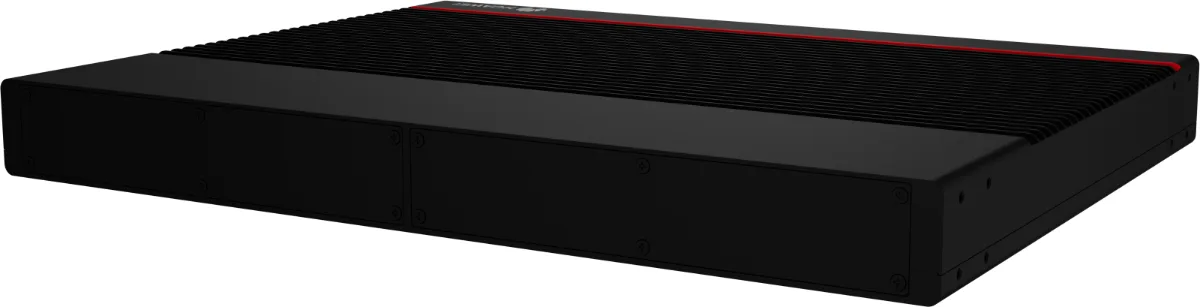

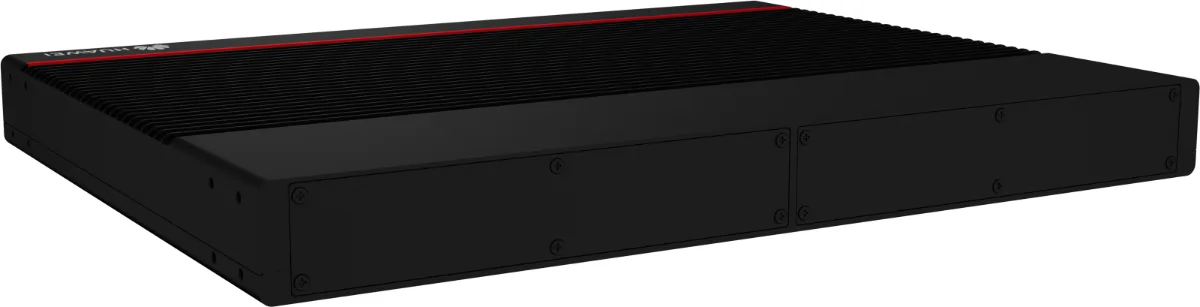

Охлаждение и направление обдува
Устройство без вентиляторов, охлаждение пассивное.
Стекирование
Выделенный стековый кабель тоже медный, им объединяют устройства в стек. Настройка при этом не нужна.
| Модель | Длина | Электрические параметры | Радиус изгиба | Разъём | Парт-номер |
|---|---|---|---|---|---|
| SFP+STACK-CU0M5 | 0,5 м | Пассивный | 25 мм | SFP+ в SFP+ | 02311VGK |
| SFP+STACK-CU1M5 | 1,5 м | Пассивный | 25 мм | SFP+ в SFP+ | 02311VGN |
| SFP+STACK-CU3M | 3 м | Пассивный | 25 мм | SFP+ в SFP+ | 02315LYV |
| SFP28-STACK-CU0M5 | 0,5 м | Пассивный | 35 мм | SFP28 в SFP28 | 02315BQJ |
| SFP28-STACK-CU1M5 | 1,5 м | Пассивный | 35 мм | SFP28 в SFP28 | 02315BQK |
| SFP28-STACK-CU3M | 3 м | Пассивный | 35 мм | SFP28 в SFP28 | 02315LYU |
| QSFP-100G-CU2M | 2 м | Пассивный | 45 мм | QSFP28 в QSFP28 | 02313HVK |
Совместимые модули и кабели
Через кабель Ethernet к консольному порту устройства подключается терминал обслуживания, с него ведут местное или удалённое обслуживание.
По частоте и отношению сигнала к шуму распространённые сетевые кабели делятся на категорию 5 (Cat 5), категорию 5e (Cat 5e) и категорию 6 (Cat 6). Это витые пары с разъёмами RJ45 и дальностью до 100 м. Есть также категории 1, 2, 3, 4, 6a и 7. Чем выше номер, тем новее стандарт, выше полоса пропускания и цена.
Сетевые кабели бывают с экраном и без него: экранированная витая пара (STP) и неэкранированная (UTP). Экран уменьшает излучение, мешает перехватить данные и гасит внешние электромагнитные помехи. В одной категории экранированный кабель даёт более высокую скорость, но обходится дороже и монтируется труднее. Кабель без экрана дешевле, легче и гибче, а на обычных сетях разницы почти нет, поэтому берут чаще именно его. Полный дуплекс на 10 Гбит/с вытягивает только экранированный кабель категории 7.
| Категория кабеля | Где применяется | Рабочая частота | Максимальная скорость | Дальность |
|---|---|---|---|---|
| Cat 5 | сети 100Base-T и 10Base-T | от 1 до 100 МГц | 100 Мбит/с | 100 м |
| Cat 5e | сети 1000Base-T | от 1 до 100 МГц | 1 000 Мбит/с | 100 м |
| Cat 6 | сети 1000Base-T | от 1 до 250 МГц | 1 000 Мбит/с | 100 м |
| Cat 6a | сети 10GBase-T | от 1 до 500 МГц | 10 Гбит/с | 100 м |
| Cat 7 | сети 10GBase-T | от 1 до 600 МГц | 10 Гбит/с | 100 м |
Кабели Ethernet делятся на прямые и перекрёстные.
- Прямой кабель: витые пары в разъёмах RJ45 на обоих концах обжаты в одном порядке. Прямым кабелем соединяют устройства разных типов, например компьютер и коммутатор.
- Перекрёстный кабель: витые пары в разъёмах RJ45 на концах обжаты в разном порядке. Перекрёстным кабелем соединяют устройства или интерфейсы одного типа, например два компьютера.
Перекрёстный и прямой кабели отличаются только порядком жил, данные они передают одинаково.
Коммутаторы Huawei серии S работают и с прямым, и с перекрёстным кабелем: порты сами подстраиваются под тип кабеля.
Оборудованию по стандарту EN 50121-4 в среде, которую этот стандарт описывает, нужны экранированные кабели Ethernet.
Габариты, монтаж и условия эксплуатации
| Параметр | Значение |
|---|---|
| Габариты без упаковки В×Ш×Г, мм | Базовые габариты без выступающих частей: 43,6 × 442,0 × 335,0 мм. Наибольшие габариты, где глубина считается от портов до выступов сзади: 43,6 × 442,0 × 345,0 мм |
| Габариты с упаковкой В×Ш×Г, мм | 145,0 × 660,0 × 550,0 мм |
| Вес без упаковки, кг | 5,228 кг |
| Вес с упаковкой, кг | 7,160 кг |
| Шум при обычной температуре, звуковая мощность, дБ(А) | Бесшумный, без вентиляторов |
| Шум при обычной температуре, звуковое давление, дБ(А) | Бесшумный, без вентиляторов |
| Рабочая температура, °C | На высоте до 1 800 м с промышленными оптическими модулями. Герметичный шкаф: от −40 до +60 °C. Шкаф с принудительным обдувом (от 400 LFM): от −40 до +75 °C. С оптическими модулями PEN. Герметичный шкаф: от 0 до +45 °C. Шкаф с принудительным обдувом (от 400 LFM): от 0 до +60 °C. Когда порты стекирования работают в режиме 1 как порты 10GE и стоят промышленные оптические модули. Герметичный шкаф: от −40 до +50 °C. Шкаф с принудительным обдувом (от 400 LFM): от −40 до +65 °C |
| Допустимая скорость изменения температуры, °C | На высоте от 1800 до 5 000 м предельная рабочая температура падает на 1 °C с каждыми 220 м подъёма. |
| Температура хранения, °C | от −40 до +85 °C |
| Рабочая влажность | от 5 до 95%, без конденсата |
| Рабочая высота над уровнем моря, м | от 0 до 5 000 м |
| Высота хранения, м | от 0 до 5 000 м |
Технические характеристики
| Параметр | Значение |
|---|---|
| Высота корпуса, U | 1 U |
| Материал корпуса | Металл |
| Типовая мощность, Вт | 27,95 Вт |
| Типовое тепловыделение, БТЕ/ч | 95,36 БТЕ/ч |
| Максимальная мощность, Вт | 36,09 Вт |
| Максимальное тепловыделение, БТЕ/ч | 123,14 БТЕ/ч |
| Мощность без нагрузки, Вт | 17,72 Вт |
| Наработка на отказ, лет | 49,95 |
| Наличие | 0,99999 |
| Число слотов карт расширения | 0 |
| Число слотов питания | 0 |
| Число вентиляторных модулей | 0 |
| Резервирование питания | 1+1 |
| Тип питания | Внешний источник постоянного тока |
| Номинальное входное напряжение, В | Вход от 24 до 48 В постоянного тока |
| Диапазон входного напряжения, В | Вход от 18 до 60 В постоянного тока |
| Наибольший входной ток, А | 2,1 А |
| Оперативная память | 2 ГБ |
| Флеш-память | Объём: 1 ГБ |
| Консольный порт | RJ45 |
| Порт управления ETH | Не поддерживается |
| USB | Поддерживается |
| RTC | Не поддерживается |
| Вход RPS | Не поддерживается |
| Защита от импульсов по питанию, кВ | Дифференциальная помеха: ±2 кВ, синфазная: ±4 кВ |
| Степень защиты оболочки | IP40 |
| Тип вентиляторов | Нет |
| Охлаждение | Пассивное охлаждение |
| Направление обдува | - |
| PoE | Не поддерживается |
| Сертификация | Сертификация по ЭМС, безопасности и производству |
Совместимые комплектующие
- Парт-номер 02310QBJОптический SFP-модуль Huawei SFP-10G-BXU1SFP+, 10 Гбит/с, одномодовое, 1270 нмот 7 358 ₽
- Парт-номер 02310QDTОптический SFP-модуль Huawei SFP-10G-BXD1SFP+, 10 Гбит/с, одномодовое, 1330 нмот 7 358 ₽
- Парт-номер 02315204Оптический SFP-модуль Huawei eSFP-GE-SX-MM850SFP, 1 Гбит/с, многомодовое, 850 нмот 1 687 ₽В наличии: 25 шт.
- Парт-номер 02311KNQAOC-кабель Huawei QSFP-100G-AOC-10MQSFP28, 100 Гбит/с, 10 м, AOC-кабельПо запросу
- Парт-номер 02311VGNКабель стекирования Huawei SFP+STACK-CU1M51,5 м, кабель стекированияот 3 616 ₽В наличии: 25 шт.
