Коммутатор Huawei S5735I-S16T2S4XN-V2
- 16 × 1 Гбит/с
- 4 × 10 Гбит/с + 2 × 1 Гбит/с
- без PoE
- блок в комплекте
- Белый импорт. Таможенная декларация на единицу товара, договор с ООО и НДС.
- Более 1 100 проектов, пять инженеров HCIE в штате. Совместимость и конфигурацию проверяем до оплаты.
- Гарантия и сервис по контракту, четыре уровня SLA.
Коммутатор уровня доступа Huawei CloudEngine S5735I-S16T2S4XN-V2. Подключает пользователей и оборудование к сети и собирает трафик на уровень выше. Порты доступа идут к оборудованию, порты Uplink к агрегации или к ядру. Высота, ширина и глубина корпуса: 150 × 127 × 133 мм. Вес нетто 2,527 кг, брутто 3,019 кг. Мощность от 22,3 Вт при типовой нагрузке до 31,3 Вт при максимальной. Корпус выполнен по классу IP40. Здесь приведены числа из документации Huawei (Hardware Description и даташит серии). В серии S5735I это исполнение отличает количество портов доступа: 16; порты Uplink: 4 × 10 Гбит/с, 2 × 1 Гбит/с; стандарт PoE: нет; тип питания: DC; комплектность питания: внешний блок питания приобретается отдельно.
Характеристики коротко
Полный список в таблице ниже. Для подбора важны количество портов доступа 16; тип портов медные; порты uplink 4 × 10 Гбит/с; 2 × 1 Гбит/с; скорость uplink 10 Гбит/с, 1 Гбит/с. В карточке указаны ещё количество портов uplink 6; комплектность питания блок в комплекте; тип питания DC; всего портов 22 с Uplink; габариты в×ш×г 150,0 × 127,0 × 133,0 мм. Эти значения взяты из товарного имени, из фактов позиции и из прайс-листа Huawei, то есть из источников производителя, а не из общего описания серии.
Совместимость
С этой позицией берут Оптический SFP-модуль SFP-10G-BXU1, Оптический SFP-модуль SFP-10G-BXD1, Оптический SFP-модуль eSFP-GE-SX-MM850. Полный список совместимых комплектующих собран ниже на странице: там видно, что уже проверено на совместимость, а что придётся согласовать отдельно.
Установка
По монтажу: мощность 22,3 Вт закладывается в расчёт питания и охлаждения; вес брутто 3,019 кг, это важно для расчёта доставки.
Что проверяем до отгрузки
Сверяем парт-номер 98012427 с маркировкой на коробке и на самом изделии, проверяем целостность упаковки и пломб, комплектность по спецификации вендора. Позиции, которые ставятся в работающую сеть, прогоняем на стенде и проверяем версию программного обеспечения. Расхождение с заказом ловится у нас, а не у вас на объекте.
Поставка
Позиция лежит на складе в Китае и отгружается сразу. До Москвы 14 рабочих дней с таможенным оформлением. Возим белым импортом, таможенная декларация оформляется на единицу товара, договор с ООО и НДС.
Гарантия и документы
На позицию 98012427 даём гарантию по контракту: срок и уровень сервиса фиксируются в договоре, доступны четыре уровня SLA вплоть до замены на следующий рабочий день. Комплект документов полный: таможенная декларация на единицу товара, договор с ООО, счёт с НДС, закрывающие документы после поставки. Это важно для позиций, которые идут в проект с приёмкой и в тендерную отчётность.
Жизненный цикл
Huawei прекращает выпуск модели 31 декабря 2029. Вендорская поддержка заявлена до 31 декабря 2034. Для расширения и замены в работающей сети позиция доступна, для нового проекта имеет смысл сравнить её с актуальной серией.
Вопросы и ответы
Что входит в поставку этой позиции
Поставляется сама позиция 98012427 в заводской упаковке. Дополнительные кабели, модули и лицензии в комплект не входят, их считают отдельной строкой. Точный состав под вашу конфигурацию инженеры подтверждают в расчёте вместе с ценой и сроком.
Подойдёт ли эта позиция к моему оборудованию
Совместимость зависит не только от модели, но и от версии программного обеспечения, свободных слотов и схемы питания. Пришлите модель и текущую конфигурацию: инженеры HCIE сверят её до оплаты и скажут, что встанет без переделок, а что потребует замены.
Сколько ждать поставку и как оформляется сделка
Позиция лежит на складе в Китае, отгрузка идёт сразу после оплаты. До Москвы 14 рабочих дней вместе с таможенным оформлением. Возим белым импортом: таможенная декларация оформляется на единицу товара, договор заключаем с ООО, работаем с НДС. Закрывающие документы отдаём полным комплектом.
Что значат даты EOM и EOS для этой позиции
Huawei прекращает выпуск модели 31 декабря 2029. Вендорская поддержка заявлена до 31 декабря 2034. Для расширения и ремонта работающей сети это рабочий вариант: запас на складах и на вторичном рынке есть, а совместимость с уже установленным оборудованием гарантирована. Для нового проекта лучше сравнить с актуальной серией.
| Количество портов доступа | 16 |
|---|---|
| Скорость портов доступа | 1 Гбит/с |
| Тип портов | медные |
| Порты Uplink | 4 × 10 Гбит/с; 2 × 1 Гбит/с |
| Скорость Uplink | 10 Гбит/с, 1 Гбит/с |
| Количество портов Uplink | 6 |
| Стандарт PoE | нет |
| Комплектность питания | блок в комплекте |
| Тип питания | DC |
| Всего портов, с Uplink | 22 |
| Класс защиты | IP40 |
| Типовая мощность, Вт | 22,3 |
| Вес нетто, кг | 2,527 |
| Вес брутто, кг | 3,019 |
| Максимальная мощность, Вт | 31,3 |
| Габариты В×Ш×Г, мм | 150,0 × 127,0 × 133,0 |
| Серия | S5735I |
| Единица поставки | штука |
| Снятие с продажи | 2029-12-31 |
| Окончание поддержки | 2034-12-31 |
Документация Huawei
Об устройстве

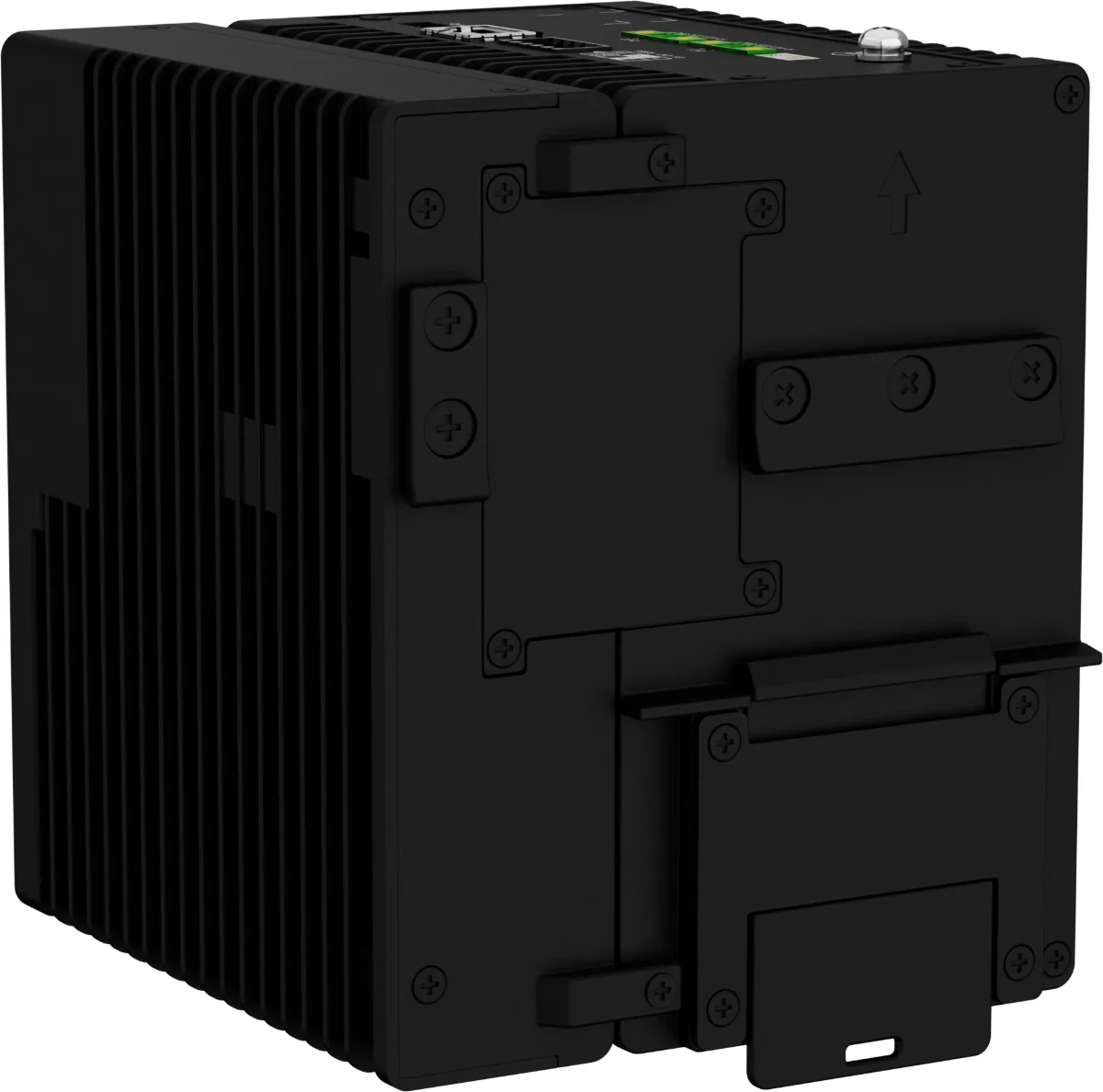

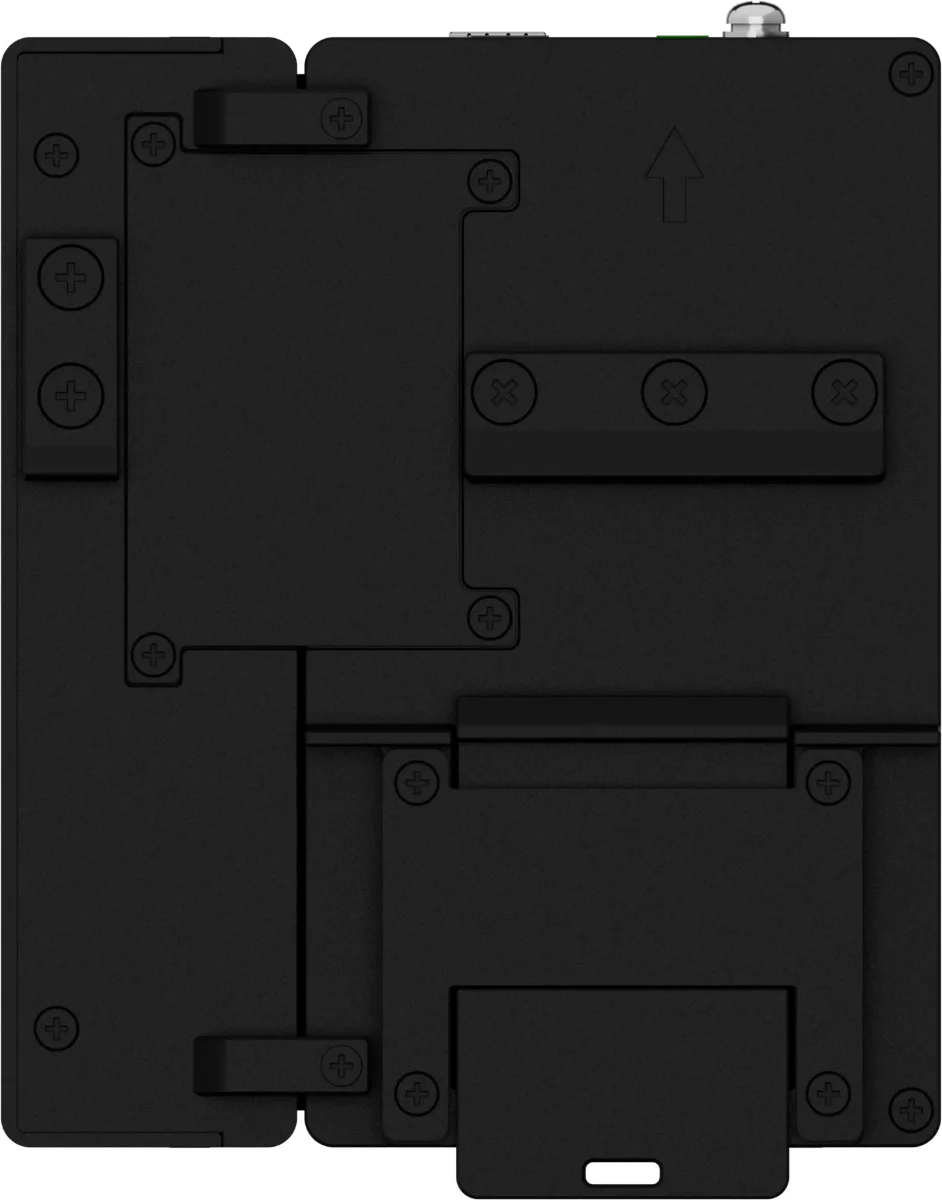

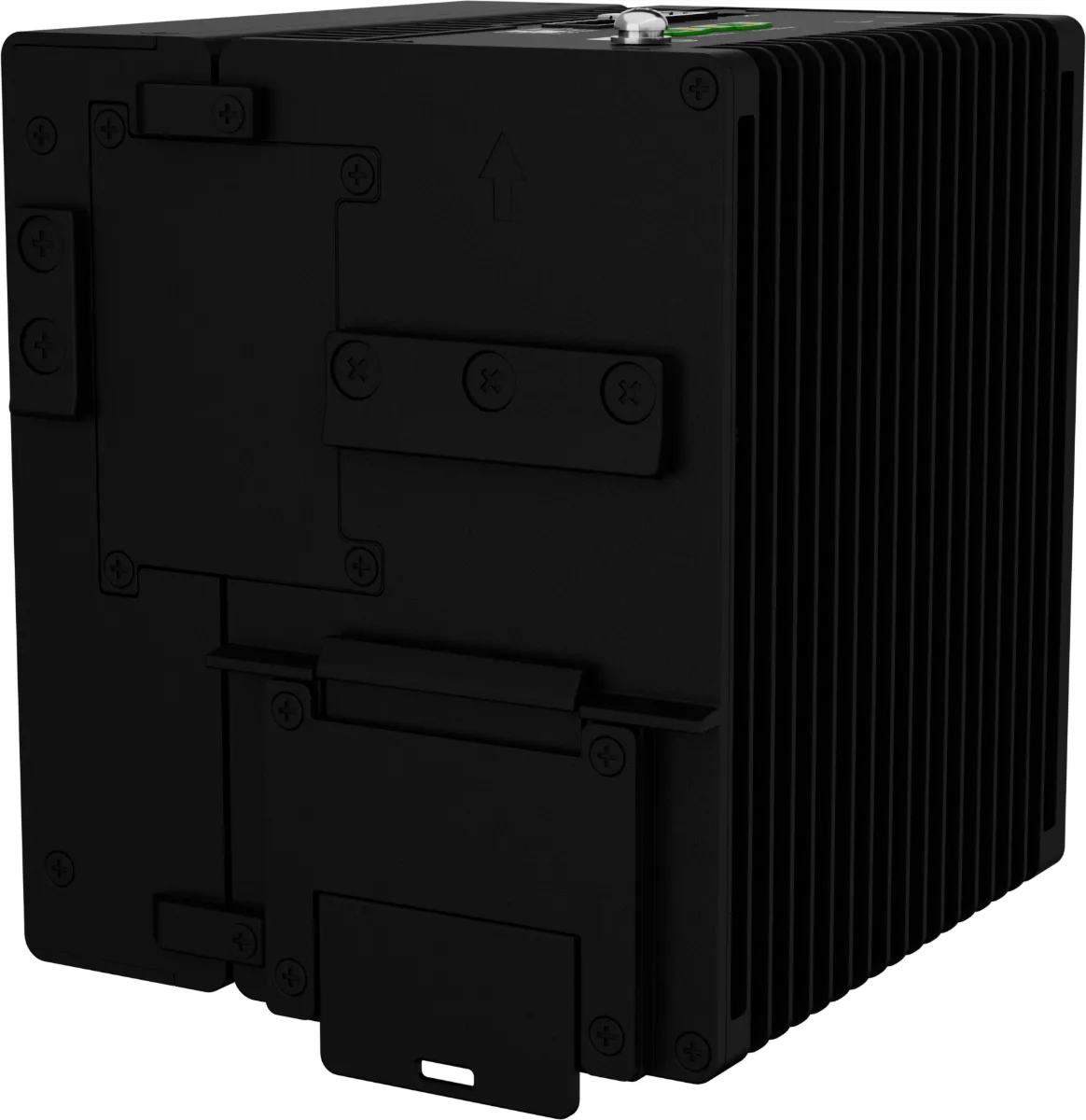

Исполнение S5735I-S16T2S4XN-V2, парт-номер 98012427. Состав: S5735I-S16T2S4XN-V2 (16 портов 10/100/1000BASE-T, 2 порта GE SFP, 4 порта 10GE SFP+, крепление на DIN-рейку, два резервируемых ввода питания от 9,6 до 60 В DC, без вентиляторов).
Все фиксированные коммутаторы Ethernet серии S собраны на общей аппаратной платформе. В неё входят шасси, система питания, система охлаждения и блок управления коммутацией (SCU). Место таких коммутаторов в сети это уровень доступа и агрегации, через них проходит трафик корпоративной сети.
Первая версия ПО, в которой поддержан этот парт-номер, это V600R024C00.

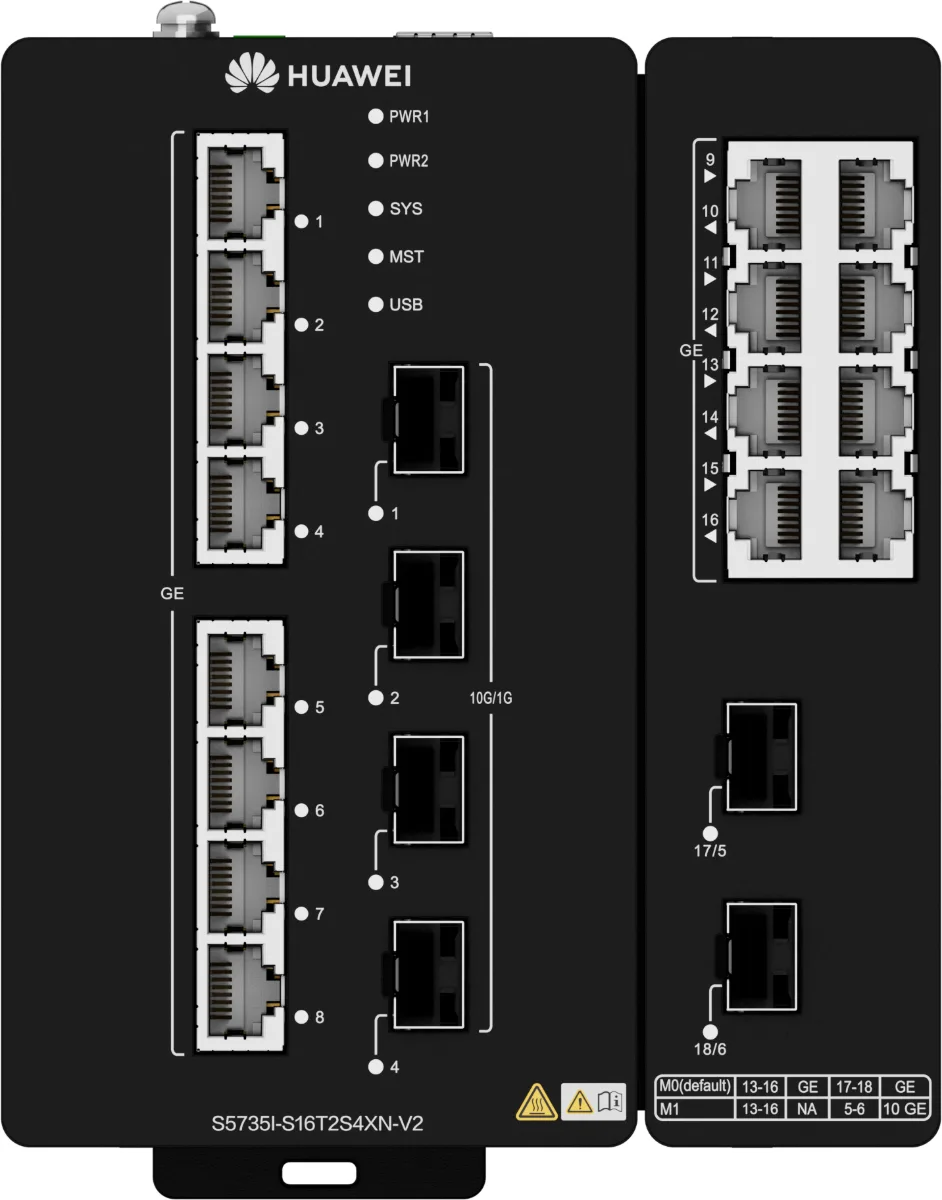

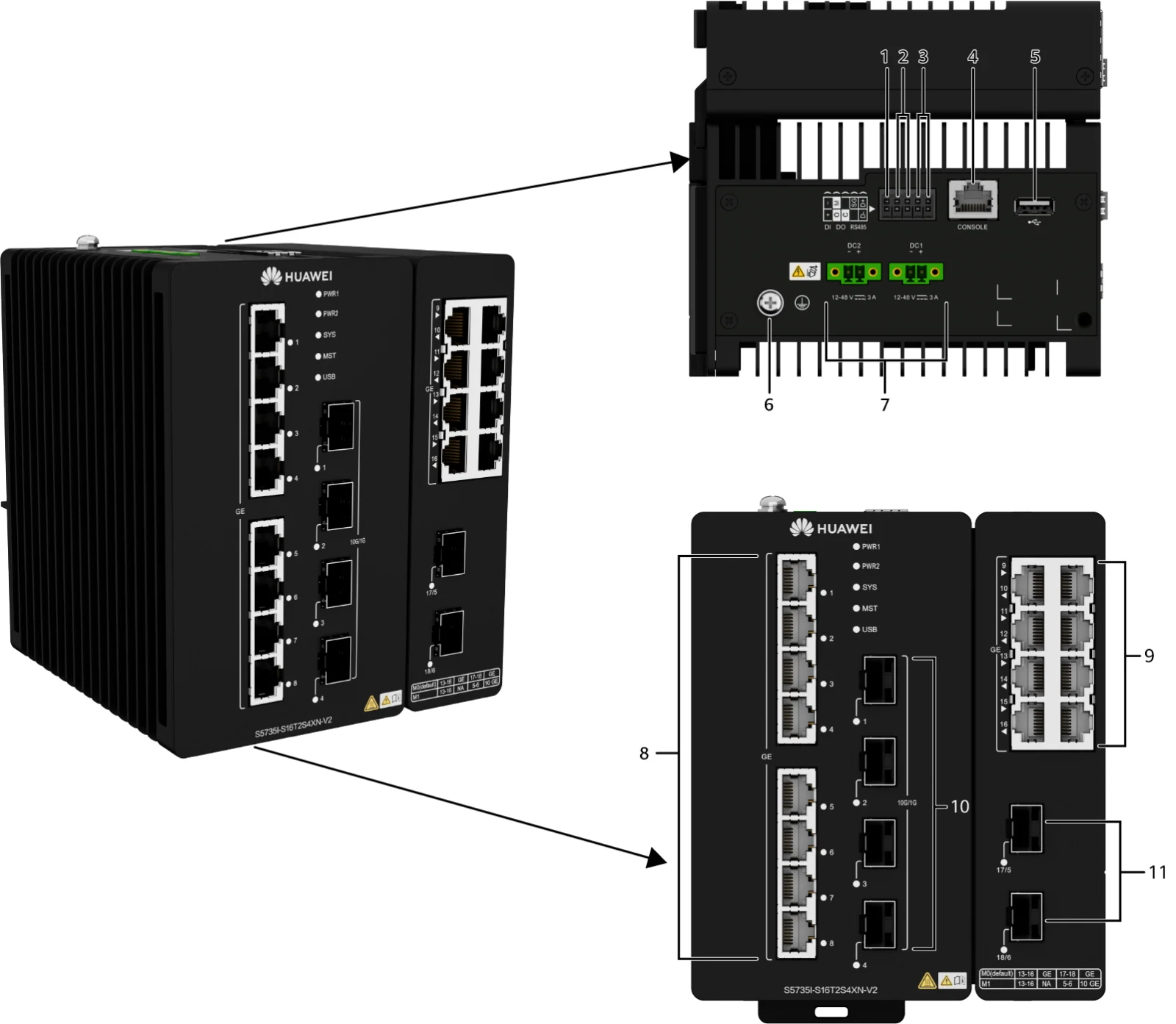

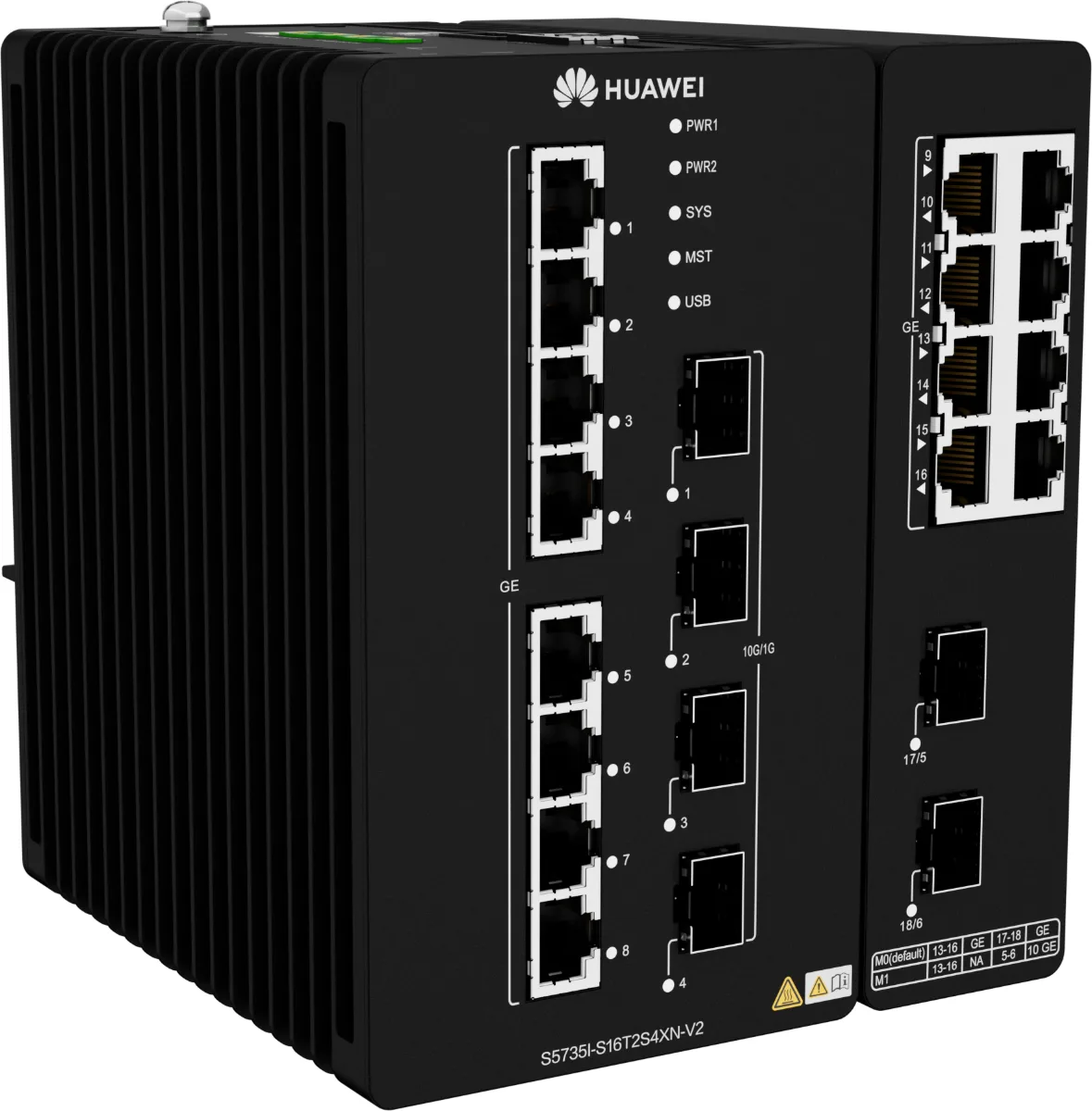

Портовая панель
| 1 | Порт дискретного входа | 2 | Порт дискретного выхода |
|---|---|---|---|
| 3 | Порт RS-485 | 4 | Один консольный порт |
| 5 | Один порт USB | 6 | Винт заземления. Работает с кабелем заземления. |
| 7 | Два входных порта питания DC. Подходящие внешние блоки питания: PAC60S12-AN, PAC36S24-CN | 8 | Восемь портов 10/100/1000BASE-T |
| 9 | Восемь портов 10/100/1000BASE-T. Командой port combination-mode задаётся режим работы электрических портов GE, оптических портов GE и оптических портов Ethernet 10GE SFP+. По умолчанию стоит режим M0 (8 электрических портов GE и 2 оптических порта GE/FE), его можно сменить на режим M1 (4 электрических порта GE и 2 оптических порта GE/10GE). В режиме M0 в оптические порты 5 и 6 нельзя ставить оптические модули Ethernet 10GE SFP+. В режиме M1 электрические порты с 13 по 16 не работают. | 10 | Четыре порта 10GE SFP+ |
| 11 | Два порта 1000BASE-X или два порта 10GE SFP+. Командой port combination-mode задают режим работы медных портов GE, оптических портов GE и оптических портов 10GE SFP+. По умолчанию работает режим M0: 8 медных портов GE и 2 оптических порта GE/FE, при этом в оптические порты 5 и 6 модули 10GE SFP+ не ставятся. Режим M1: 4 медных порта GE и 2 оптических порта GE/10GE, медные порты GE с 13 по 16 недоступны. | 12 | - |
Порты и интерфейсы
| Порт | Разъём | Описание | Что подходит |
|---|---|---|---|
| Порт 10/100/1000BASE-T | RJ45 | Медный порт 10/100/1000BASE-T принимает и передаёт данные на 10, 100 или 1 000 Мбит/с. | Кабель Ethernet |
| Оптический порт 10GE SFP+ | SFP+ | Оптический порт 10GE SFP+ автоматически переходит на 1 000 Мбит/с и передаёт данные на 1 000 Мбит/с или 10 Гбит/с. | Промышленные оптические модули только на 10 Гбит/с и дальность не больше 10 км, медные кабели SFP+ на 3 м, выделенные стековые кабели SFP+ на 0,5 и 1,5 м, медный модуль GE SFP, удалённые оптические модули PEN начиная с V600R024C10 |
| Порт 100/1000BASE-X | SFP | Порт 100/1000BASE-X передаёт и принимает данные на 100 или 1 000 Мбит/с. По умолчанию порт работает как 100/1000BASE-X. Командой port combination-mode его переводят в режим 10GE SFP+, после чего медные порты GE с 13 по 16 недоступны. | Промышленные оптические модули, медные кабели SFP+ на 3 м, выделенные стековые кабели SFP+ на 0,5 и 1,5 м, медный модуль GE SFP |
| Консольный порт | RJ45 | Консольный порт служит для настройки с места. | Консольный кабель |
| Порт USB | USB 2.0 Type A | В порт USB ставят накопитель для обновления коммутатора, переноса конфигурации и других файлов. Поддерживается только USB 2.0. Накопители разных производителей ведут себя по-разному: если один не читается, возьмите другой. | USB-накопитель |
| Порт RS-485 | Клеммник Phoenix, 2 × 5 контактов | Порт RS-485 служит для сбора данных. Стандарт RS-485, полудуплекс, скорости 1200, 2400, 4800, 9600, 19200, 38400, 57600 и 115 200 бит/с. На шину вешают до 64 узлов, дальность до 1 км на скорости 9 600 бит/с. Настройки по умолчанию: скорость 9 600 бит/с, без управления потоком, без контроля чётности, один стоповый бит, восемь бит данных. | Клеммник Phoenix, 2 × 5 контактов |

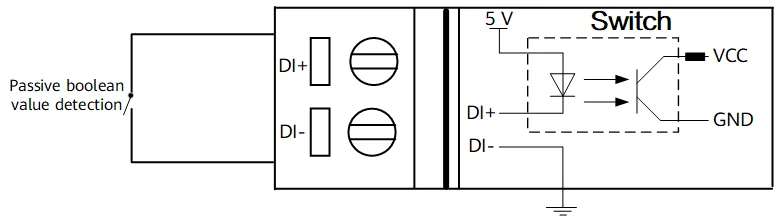

| Порт дискретного входа | Клеммник Phoenix, 2 × 5 контактов | Порт дискретного входа принимает сигналы удалённого контроля и уровни. Тип сигнала пассивный, логический: замкнуто или разомкнуто | Клеммник Phoenix, 2 × 5 контактов |

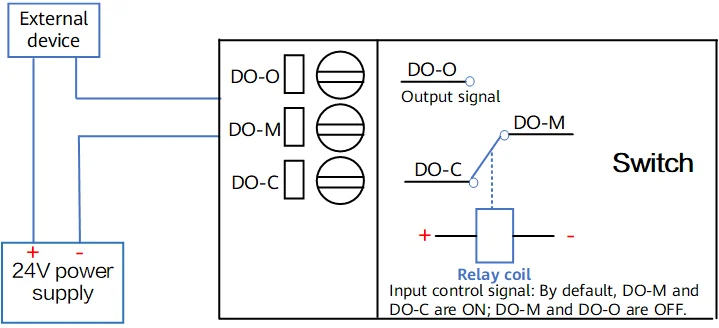

| Порт дискретного выхода | Клеммник Phoenix, 2 × 5 контактов | Порт дискретного выхода подаёт сигналы, по которым подключённое устройство выполняет действия. Тип сигнала пассивный, логический: замкнуто или разомкнуто. Внешнее питание: напряжение ниже 60 В постоянного тока, ток в цепи меньше 0,5 А | Клеммник Phoenix, 2 × 5 контактов |

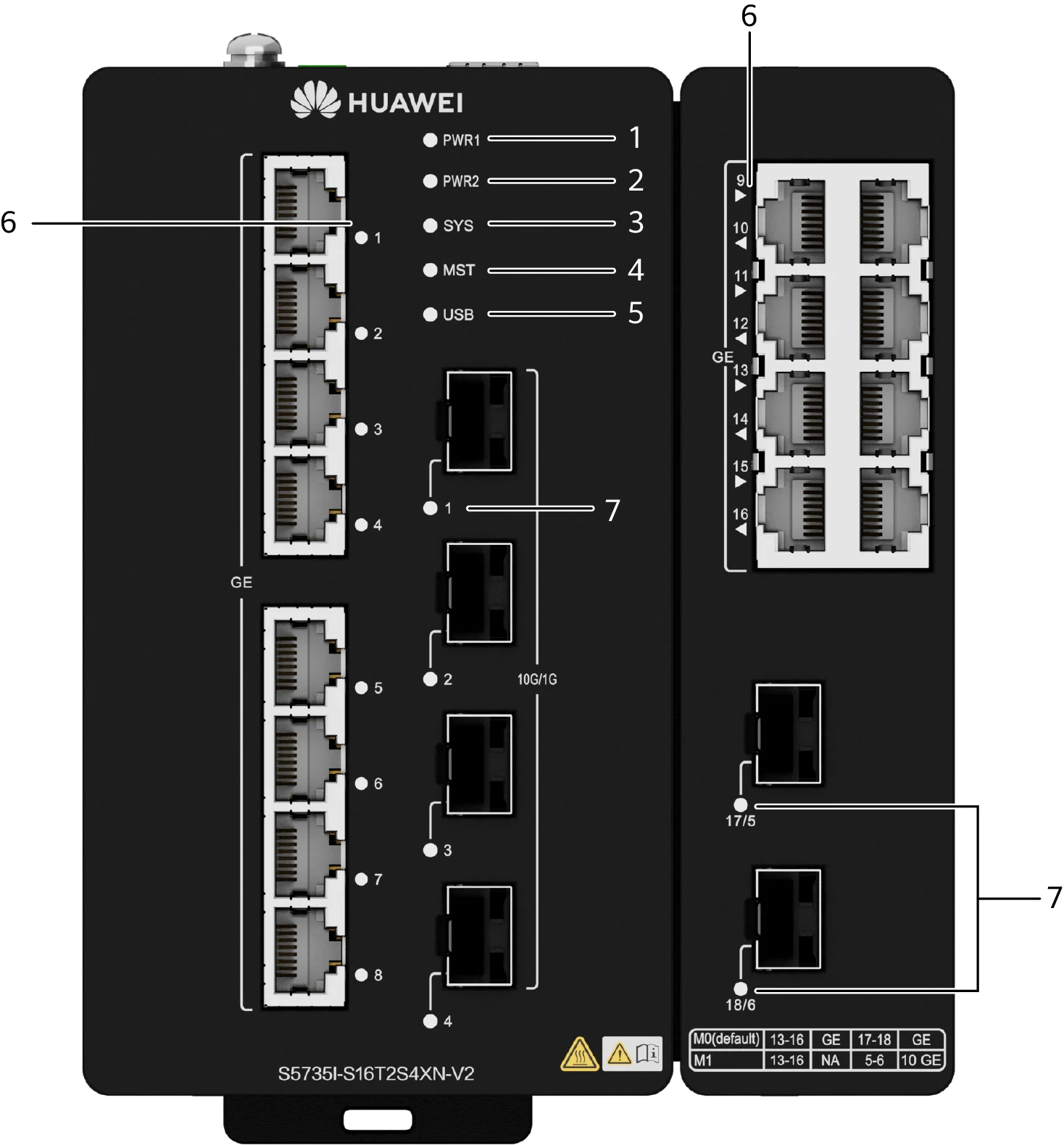

Индикаторы и кнопки
- не горитБлок питания 1 не подаёт питание либо работает ненормально.
- зелёный, горит ровноБлок питания 1 подаёт питание нормально.
- не горитБлок питания 2 не подаёт питание либо работает ненормально.
- зелёный, горит ровноБлок питания 2 подаёт питание нормально.
- не горитСистема не работает.
- зелёный, мигает быстроСистема запускается.
- зелёный, горит ровноПока система готовится к запуску, индикатор SYS горит зелёным ровно не дольше 30 секунд.
- зелёный, мигает медленноСистема работает нормально.
- красный, горит ровноПосле регистрации система работает ненормально.
- не горитУстройство не ведущее в стеке.
- зелёный, мигаетУстройство ведущее в стеке либо стек не собран.
- не горитНакопитель не вставлен, либо индикатор неисправен.
- зелёный, горит ровноРазвёртывание с USB-накопителя прошло успешно. Если файла конфигурации нет, развёртывание повторяется, и индикатор тоже горит зелёным.
- зелёный, мигаетИдёт развёртывание с USB-накопителя.
- красный, горит ровноРазвёртывание с USB-накопителя не удалось.
Индикатор медного порта, по одному на порт
Для портов с 9 по 16 расположение показывают стрелки: стрелка вниз это нижний порт, стрелка вверх это верхний.
Значение индикаторов портов зависит от режима.
Индикатор оптического порта, по одному на порт
- не горитПорт не подключён или выключен.
- зелёный, горит ровноНа порту есть соединение.
- зелёный, мигаетПорт передаёт или принимает данные.
Питание
В герметичном шкафу и при низковольтном вводе действуют ограничения:
- При входном напряжении от 24 до 48 В и температуре до 65 °C ставится не больше двух оптических модулей.
- При входном напряжении от 10,8 до 60 В и температуре до 60 °C ставится не больше шести оптических модулей.
- При входном напряжении от 9,6 до 10,8 В и температуре до 60 °C ставится не больше двух оптических модулей.
Охлаждение и направление обдува
Устройство без вентиляторов, охлаждение пассивное.
Стекирование
Выделенные стековые кабели это тоже медные кабели, они нужны для объединения устройств в стек. Стек на таких кабелях собирается без настройки.
| Модель | Длина | Электрические параметры | Радиус изгиба | Разъём | Парт-номер |
|---|---|---|---|---|---|
| SFP+STACK-CU0M5 | 0,5 м | Пассивный | 25 мм | SFP+ в SFP+ | 02311VGK |
| SFP+STACK-CU1M5 | 1,5 м | Пассивный | 25 мм | SFP+ в SFP+ | 02311VGN |
| SFP+STACK-CU3M | 3 м | Пассивный | 25 мм | SFP+ в SFP+ | 02315LYV |
| SFP28-STACK-CU0M5 | 0,5 м | Пассивный | 35 мм | SFP28 в SFP28 | 02315BQJ |
| SFP28-STACK-CU1M5 | 1,5 м | Пассивный | 35 мм | SFP28 в SFP28 | 02315BQK |
| SFP28-STACK-CU3M | 3 м | Пассивный | 35 мм | SFP28 в SFP28 | 02315LYU |
| QSFP-100G-CU2M | 2 м | Пассивный | 45 мм | QSFP28 в QSFP28 | 02313HVK |
Совместимые модули и кабели
Кабель Ethernet
Кабелем Ethernet терминал обслуживания подключают к консольному порту устройства для местного или удалённого обслуживания.
По частоте и отношению сигнала к шуму распространённые сетевые кабели делятся на категорию 5 (Cat 5), категорию 5e (Cat 5e) и категорию 6 (Cat 6). Это витые пары с разъёмами RJ45 и дальностью до 100 м. Есть также категории 1, 2, 3, 4, 6a и 7. Чем выше номер, тем новее стандарт, выше полоса пропускания и цена.
По наличию экрана кабели делят на STP (экранированная витая пара) и UTP (неэкранированная). Экранированный вариант снижает излучение, закрывает данные от перехвата и защищает линию от внешних электромагнитных помех. При равной категории он быстрее, но дороже и сложнее в укладке. Неэкранированный дешевле, легче, гибче, и на обычных сетях разница почти не проявляется, поэтому в большинстве случаев ставят его. Полный дуплекс на 10 Гбит/с держит только экранированный кабель категории 7.
| Категория кабеля | Где применяется | Рабочая частота | Максимальная скорость | Дальность |
|---|---|---|---|---|
| Cat 5 | сети 100Base-T и 10Base-T | от 1 до 100 МГц | 100 Мбит/с | 100 м |
| Cat 5e | сети 1000Base-T | от 1 до 100 МГц | 1 000 Мбит/с | 100 м |
| Cat 6 | сети 1000Base-T | от 1 до 250 МГц | 1 000 Мбит/с | 100 м |
| Cat 6a | сети 10GBase-T | от 1 до 500 МГц | 10 Гбит/с | 100 м |
| Cat 7 | сети 10GBase-T | от 1 до 600 МГц | 10 Гбит/с | 100 м |
Кабели Ethernet делятся на прямые и перекрёстные.
- Прямой кабель: витые пары в разъёмах RJ45 на обоих концах обжаты в одном порядке. Прямым кабелем соединяют устройства разных типов, например компьютер и коммутатор.
- Перекрёстный кабель: витые пары в разъёмах RJ45 на концах обжаты в разном порядке. Перекрёстным кабелем соединяют устройства или интерфейсы одного типа, например два компьютера.
Перекрёстный и прямой кабели отличаются только порядком жил, данные они передают одинаково.
Коммутаторы Huawei серии S работают и с прямым, и с перекрёстным кабелем: порты сами подстраиваются под тип кабеля.
Ставьте экранированные кабели Ethernet, если устройство соответствует EN 50121-4 и работает в условиях этого стандарта.
Медные модули GE SFP
| Модуль | Парт-номер | Стандарт | Разъём | Волокно | Скорость | Дальность |
|---|---|---|---|---|---|---|
| SFP-1000BaseT | 02314171 | 1000BASE-T | RJ45 | - | 10 Мбит/с, 100 Мбит/с, 1 Гбит/с | кабель Ethernet: 0,1 км |
| SFP-1000BaseT | 02313URG | 1000BASE-T | RJ45 | - | 10 Мбит/с, 100 Мбит/с, 1 Гбит/с | кабель Ethernet: 0,1 км |
| SFP-1000BaseT-G2 | 02314BDD | 1000BASE-T | RJ45 | - | 10 Мбит/с, 100 Мбит/с, 1 Гбит/с | кабель Ethernet: 0,1 км |
Габариты, монтаж и условия эксплуатации
| Параметр | Значение |
|---|---|
| Габариты без упаковки В×Ш×Г, мм | Базовые габариты без выступающих частей: 150,0 × 127,0 × 133,0 мм. Наибольшие габариты, где глубина считается от портов до выступов сзади: 162,0 × 127,0 × 142,0 мм |
| Габариты с упаковкой В×Ш×Г, мм | 175,0 × 230,0 × 280,0 мм |
| Вес без упаковки, кг | 2,527 кг |
| Вес с упаковкой, кг | 3,019 кг |
| Шум при обычной температуре, звуковая мощность, дБ(А) | Бесшумный, без вентиляторов |
| Шум при обычной температуре, звуковое давление, дБ(А) | Бесшумный, без вентиляторов |
| Рабочая температура, °C | На высоте от 0 до 1 800 м с промышленными оптическими модулями. Герметичный шкаф: от −40 до +60 °C. Шкаф с вентиляцией (от 80 LFM): от −40 до +70 °C. Шкаф с принудительным обдувом (от 200 LFM): от −40 до +75 °C. С оптическими модулями PEN. Герметичный шкаф: от 0 до +45 °C. Шкаф с вентиляцией (от 80 LFM): от 0 до +55 °C. Шкаф с принудительным обдувом (от 200 LFM): от 0 до +60 °C. В герметичном шкафу и при низковольтном вводе действуют ограничения: при входном напряжении от 24 до 48 В и температуре до 65 °C ставится не больше двух оптических модулей, при напряжении от 10,8 до 60 В и температуре до 60 °C не больше шести, при напряжении от 9,6 до 10,8 В и температуре до 60 °C не больше двух. |
| Допустимая скорость изменения температуры, °C | На высоте от 1 800 до 5 000 м наибольшая рабочая температура падает на 1 °C с каждыми 220 м подъёма. Выше 45 °C порты USB и RS-485 лучше не использовать. |
| Температура хранения, °C | от −40 до +85 °C |
| Рабочая влажность | от 5 до 95%, без конденсата |
| Рабочая высота над уровнем моря, м | от 0 до 5 000 м |
| Высота хранения, м | от 0 до 5 000 м |
Технические характеристики
| Параметр | Значение |
|---|---|
| Высота корпуса, U | 3,65 U |
| Материал корпуса | Металл |
| Типовая мощность, Вт | 22,3 Вт |
| Типовое тепловыделение, БТЕ/ч | 76,09 БТЕ/ч |
| Максимальная мощность, Вт | 31,3 Вт при 10,8 В 27,5 Вт при 48 В |
| Максимальное тепловыделение, БТЕ/ч | 106.80 при 10,8 В 93.83 при 48 В |
| Мощность без нагрузки, Вт | 14,5 Вт |
| Наработка на отказ, лет | 62,87 |
| Наличие | > 0,99999 |
| Число слотов карт расширения | 0 |
| Число слотов питания | 0 |
| Число вентиляторных модулей | 0 |
| Резервирование питания | 1+1 |
| Тип питания | Внешний источник постоянного тока |
| Номинальное входное напряжение, В | Вход от 12 до 48 В постоянного тока |
| Диапазон входного напряжения, В | Вход от 9,6 до 60 В постоянного тока |
| Наибольший входной ток, А | 3 А |
| Оперативная память | 2 ГБ |
| Флеш-память | Объём: 1 ГБ |
| Консольный порт | RJ45 |
| Порт управления ETH | Не поддерживается |
| USB | Поддерживается |
| RTC | Не поддерживается |
| Вход RPS | Не поддерживается |
| Защита от импульсов по портам, кВ | Синфазная помеха: ±6 кВ |
| Защита от импульсов по питанию, кВ | Питание постоянным током: ±2 кВ синфазная и ±1 кВ дифференциальная |
| Степень защиты оболочки | IP40 |
| Тип вентиляторов | Нет |
| Охлаждение | Пассивное охлаждение |
| Направление обдува | - |
| PoE | Не поддерживается |
| Сертификация | Сертификация по ЭМС, безопасности и производству |
Совместимые комплектующие
- Парт-номер 02310QBJОптический SFP-модуль Huawei SFP-10G-BXU1SFP+, 10 Гбит/с, одномодовое, 1270 нмот 7 358 ₽
- Парт-номер 02310QDTОптический SFP-модуль Huawei SFP-10G-BXD1SFP+, 10 Гбит/с, одномодовое, 1330 нмот 7 358 ₽
- Парт-номер 02315204Оптический SFP-модуль Huawei eSFP-GE-SX-MM850SFP, 1 Гбит/с, многомодовое, 850 нмот 1 687 ₽В наличии: 25 шт.
- Парт-номер 02311KNQAOC-кабель Huawei QSFP-100G-AOC-10MQSFP28, 100 Гбит/с, 10 м, AOC-кабельПо запросу
- Парт-номер 02311VGNКабель стекирования Huawei SFP+STACK-CU1M51,5 м, кабель стекированияот 3 616 ₽В наличии: 25 шт.
