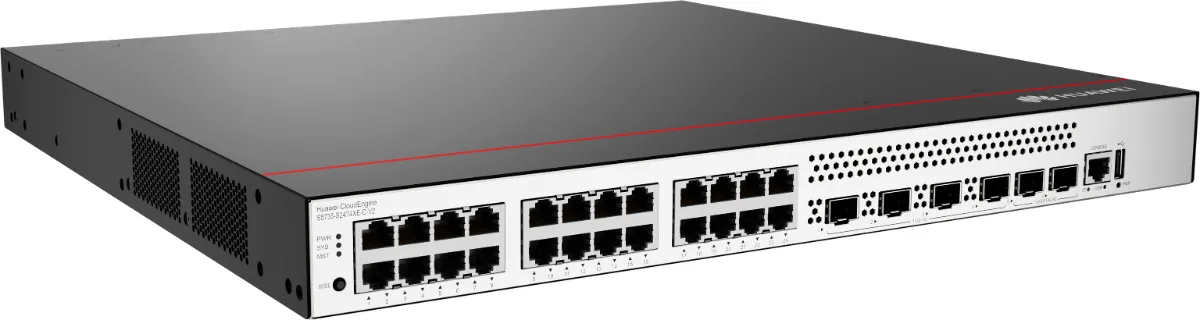

Коммутатор Huawei S5735-S24T4XE-C-V2
- 24 × 1 Гбит/с
- 4 × 10 Гбит/с
- без PoE
- без блока питания
- Белый импорт. Таможенная декларация на единицу товара, договор с ООО и НДС.
- Более 1 100 проектов, пять инженеров HCIE в штате. Совместимость и конфигурацию проверяем до оплаты.
- Гарантия и сервис по контракту, четыре уровня SLA.
Для какой задачи это исполнение
Буква C в конце названия означает усиленную защиту от коррозии: в прайсе вендора у этого артикула стоит пометка enhanced corrosion protection. Такие коробки ставят там, где воздух агрессивный и обычная плата за пару лет покрывается налётом: пищевое производство, химия, бассейн, приморская площадка, очистные сооружения. Артикул 98012394.
Характеристики словами
Портовая часть повторяет обычное исполнение целиком: двадцать четыре медных порта 10/100/1000BASE-T, четыре оптических аплинка SFP+ на 10 Гбит/с, два выделенных порта стекирования. Совпадают и электрические цифры: 26,20 Вт при типовой нагрузке, 33,10 Вт при максимальной, вес 4,34 кг, один юнит глубиной 420 мм. Отличие в обработке плат и разъёмов, а не в портах.
Что докупить
Модуль питания, он в поставку не входит. Модули SFP+ на 10 Гбит/с под аплинки или кабели DAC, стековые кабели при объединении коробок. Для агрессивной среды имеет смысл сразу подумать о шкафу: защита платы не отменяет требований к пылевлагозащите бокса и к фильтрам, иначе обработка корпуса будет работать за двоих.
Соседние исполнения
Обычное исполнение без антикоррозийной обработки это S5735-S24T4XE-V2. Сорокавосьмипортовый вариант с той же защитой идёт как S5735-S48T4XE-C-V2. Когда в тех же условиях важна тишина и отсутствие вентиляторов, смотрите S5735-S24T4XE-Q-V2. Полный список на странице серии S5735 и в категории «Коммутаторы доступа и агрегации».
Наличие и поставка
Исполнения с защитой от коррозии на складе не держат, эта позиция заказная. Срок и цену подтверждаем расчётом вместе с модулем питания. Ввоз белый, декларация оформляется на единицу товара, договор с юридическим лицом, НДС в счёте. До оплаты обсуждаем условия на объекте: от них зависит, хватит ли одной обработки платы или нужен ещё и защищённый шкаф. Сервис по контракту, четыре уровня SLA.
Вопросы и ответы
Что именно защищено в этом исполнении
Вендор описывает его как усиленную антикоррозийную защиту, не раскрывая в прайсе состав покрытия. Практически речь о плате и разъёмах, которые дольше держатся во влажном воздухе с примесями. Порты, производительность и потребление при этом те же, что у обычной модели, поэтому переплата идёт только за стойкость к среде.
Заменяет ли такая защита герметичный шкаф
Нет. Обработка платы продлевает срок службы электроники, но пыль, брызги и конденсат по-прежнему попадают внутрь корпуса через вентиляционные отверстия. На производстве с агрессивным воздухом коробку ставят в закрытый шкаф с фильтрами, и уже внутри него защита платы работает как второй рубеж.
Когда переплата за исполнение C оправдана
Когда замена вышедшей из строя коробки стоит дороже разницы в цене. На пищевом производстве или в цеху с мойкой оборудования это почти всегда так: простой линии обходится дороже, чем весь коммутатор. В обычной офисной серверной с сухим воздухом смысла в этом исполнении нет.
Можно ли ставить такую модель в обычной серверной
Можно, ограничений по обратному применению нет: это тот же коммутатор с дополнительной обработкой. Но в сухом чистом помещении она не даст ничего, кроме более высокой цены и более долгого срока поставки. Для серверной берите обычное исполнение, оно дешевле и чаще бывает в наличии.
Что с гарантией
| Количество портов доступа | 24 |
|---|---|
| Скорость портов доступа | 1 Гбит/с |
| Тип портов | медные |
| Порты Uplink | 4 × 10 Гбит/с |
| Скорость Uplink | 10 Гбит/с |
| Количество портов Uplink | 4 |
| Стандарт PoE | нет |
| Комплектность питания | без блока питания |
| Всего портов, с Uplink | 28 |
| Типовая мощность, Вт | 26,20 |
| Вес нетто, кг | 4,34 |
| Вес брутто, кг | 7,48 |
| Максимальная мощность, Вт | 33,10 |
| Габариты В×Ш×Г, мм | 43,6 × 442,0 × 420,0 |
| Серия | S5735 |
| Заказывается отдельно | блок питания |
| Единица поставки | штука |
| Снятие с продажи | 2027-12-31 |
| Окончание поддержки | 2032-12-31 |
Документация Huawei
Об устройстве
Исполнение S5735-S24T4XE-C-V2, парт-номер 98012394. Состав: 24 порта 10/100/1000BASE-T, 4 порта 10GE SFP+, 2 стековых порта 12GE, усиленная защита от коррозии, без блока питания.
Все фиксированные коммутаторы Ethernet серии S собраны на общей аппаратной платформе. В неё входят шасси, система питания, система охлаждения и блок управления коммутацией (SCU). Место таких коммутаторов в сети это уровень доступа и агрегации, через них проходит трафик корпоративной сети.
Первая версия ПО, в которой поддержан этот парт-номер, это V600R023C00.

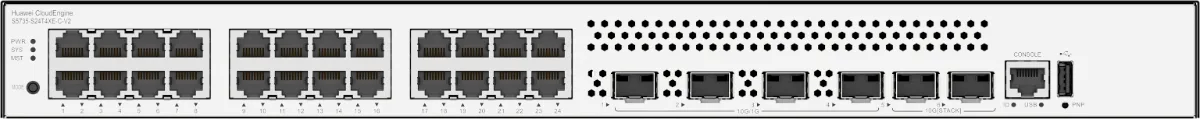

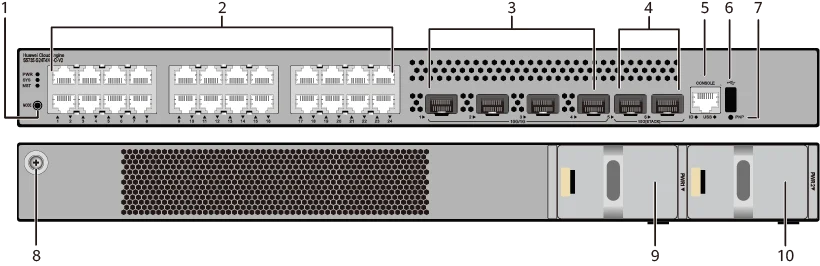

Портовая панель
- 1Одна кнопка MODE
- 2Двадцать четыре порта 10/100/1000BASE-T
- 3Четыре порта 10GE SFP+
- 4Два стековых порта
- 5Один консольный порт
- 6Один порт USB
- 7Одна кнопка PNP. Удержание дольше шести секунд сбрасывает настройки к заводским, короткое нажатие перезагружает коммутатор. Перезагрузка прерывает работу сети, поэтому нажимайте кнопку осознанно.
- 8Винт заземления. Работает с кабелем заземления.
- 9Слот питания 1. Подходят блоки PAC80S12-CN и PDC240S12-CN, второй доступен начиная с V600R024C00
- 10Слот питания 2. Подходят блоки PAC80S12-CN и PDC240S12-CN, второй доступен начиная с V600R024C00
Порты и интерфейсы
| Порт | Разъём | Описание | Что подходит |
|---|---|---|---|
| Порт 10/100/1000BASE-T | RJ45 | Порт 10/100/1000BASE-T принимает и передаёт данные на 10, 100 или 1 000 Мбит/с. | Кабель Ethernet |
| Порт 10GE SFP+ | SFP+ | Порт 10GE SFP+ автоматически переходит на 1 000 Мбит/с и передаёт данные на 1 000 Мбит/с или 10 Гбит/с. | Промышленные оптические модули, медные кабели SFP+ длиной 3 м, выделенные стековые кабели SFP+ длиной 0,5 и 1,5 м, а начиная с V600R025C10 ещё и стековый кабель SFP+ на 3 м |
| Стековый порт | SFP+ | Стековые порты соединяют несколько коммутаторов стековыми кабелями в одно логическое устройство. Настраивать их не нужно. С выделенными кабелями SFP+ длиной 0,5 или 1,5 м скорость одного порта поднимается до 12 Гбит/с по умолчанию. | Медные кабели SFP+ длиной 1 м, выделенные стековые кабели SFP+ длиной 0,5 и 1,5 м |
| Консольный порт | RJ45 | Консольный порт служит для настройки с места. | Консольный кабель |
| Порт USB | USB 2.0 Type A | В порт USB ставят накопитель для обновления коммутатора, переноса конфигурации и других файлов. Поддерживается только USB 2.0. Накопители разных производителей ведут себя по-разному: если один не читается, возьмите другой. | USB-накопитель |
Индикаторы и кнопки
Набор индикаторов у S5735-S24T4XE-C-V2 такой же, как у S5735-S24P4XE-V2, только без индикатора режима PoE.

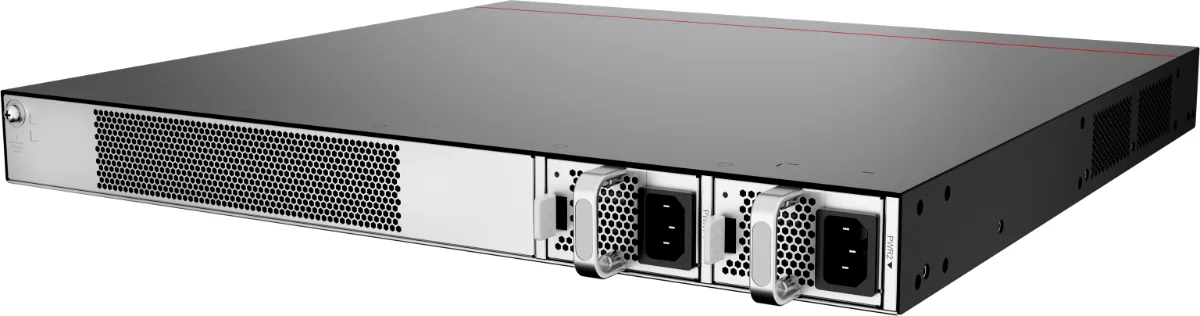

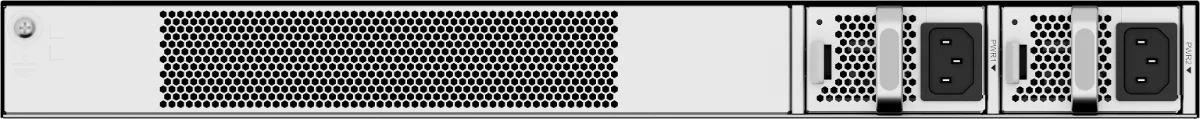

Питание
Коммутатор работает с одним блоком питания или с двумя по схеме 1+1.

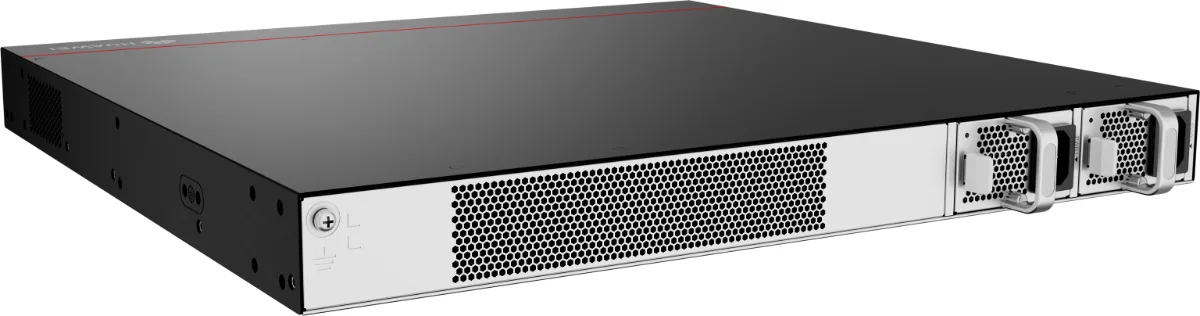

Охлаждение и направление обдува
Схема показывает только направление обдува, вид устройства условный.
Стекирование
Для сборки стека применяют выделенные стековые кабели, они медные. Стек на них поднимается без настройки.
| Модель | Длина | Электрические параметры | Радиус изгиба | Разъём | Парт-номер |
|---|---|---|---|---|---|
| SFP+STACK-CU0M5 | 0,5 м | Пассивный | 25 мм | SFP+ в SFP+ | 02311VGK |
| SFP+STACK-CU1M5 | 1,5 м | Пассивный | 25 мм | SFP+ в SFP+ | 02311VGN |
| SFP+STACK-CU3M | 3 м | Пассивный | 25 мм | SFP+ в SFP+ | 02315LYV |
| SFP28-STACK-CU0M5 | 0,5 м | Пассивный | 35 мм | SFP28 в SFP28 | 02315BQJ |
| SFP28-STACK-CU1M5 | 1,5 м | Пассивный | 35 мм | SFP28 в SFP28 | 02315BQK |
| SFP28-STACK-CU3M | 3 м | Пассивный | 35 мм | SFP28 в SFP28 | 02315LYU |
| QSFP-100G-CU2M | 2 м | Пассивный | 45 мм | QSFP28 в QSFP28 | 02313HVK |
Совместимые модули и кабели
Кабелем Ethernet терминал обслуживания подключают к консольному порту устройства для местного или удалённого обслуживания.
По частоте и отношению сигнала к шуму распространённые сетевые кабели делятся на категорию 5 (Cat 5), категорию 5e (Cat 5e) и категорию 6 (Cat 6). Это витые пары с разъёмами RJ45 и дальностью до 100 м. Есть также категории 1, 2, 3, 4, 6a и 7. Чем выше номер, тем новее стандарт, выше полоса пропускания и цена.
Сетевые кабели бывают с экраном и без него: экранированная витая пара (STP) и неэкранированная (UTP). Экран уменьшает излучение, мешает перехватить данные и гасит внешние электромагнитные помехи. В одной категории экранированный кабель даёт более высокую скорость, но обходится дороже и монтируется труднее. Кабель без экрана дешевле, легче и гибче, а на обычных сетях разницы почти нет, поэтому берут чаще именно его. Полный дуплекс на 10 Гбит/с вытягивает только экранированный кабель категории 7.
| Категория кабеля | Где применяется | Рабочая частота | Максимальная скорость | Дальность |
|---|---|---|---|---|
| Cat 5 | сети 100Base-T и 10Base-T | от 1 до 100 МГц | 100 Мбит/с | 100 м |
| Cat 5e | сети 1000Base-T | от 1 до 100 МГц | 1 000 Мбит/с | 100 м |
| Cat 6 | сети 1000Base-T | от 1 до 250 МГц | 1 000 Мбит/с | 100 м |
| Cat 6a | сети 10GBase-T | от 1 до 500 МГц | 10 Гбит/с | 100 м |
| Cat 7 | сети 10GBase-T | от 1 до 600 МГц | 10 Гбит/с | 100 м |
Кабели Ethernet делятся на прямые и перекрёстные.
- Прямой кабель: витые пары в разъёмах RJ45 на обоих концах обжаты в одном порядке. Прямым кабелем соединяют устройства разных типов, например компьютер и коммутатор.
- Перекрёстный кабель: витые пары в разъёмах RJ45 на концах обжаты в разном порядке. Перекрёстным кабелем соединяют устройства или интерфейсы одного типа, например два компьютера.
Прямой и перекрёстный кабели различаются только порядком жил, на передачу данных это не влияет.
Модели Huawei серии S принимают и прямой, и перекрёстный кабель: порт сам определяет тип кабеля.
Ставьте экранированные кабели Ethernet, если устройство соответствует EN 50121-4 и работает в условиях этого стандарта.
Габариты, монтаж и условия эксплуатации
| Параметр | Значение |
|---|---|
| Габариты без упаковки В×Ш×Г, мм | Базовые габариты без выступающих частей: 43,6 × 442,0 × 420,0 мм. Наибольшие габариты, где глубина считается от портов до выступов сзади: 43,6 × 442,0 × 446,0 мм |
| Габариты с упаковкой В×Ш×Г, мм | 185,0 × 650,0 × 550,0 мм |
| Вес без упаковки, кг | 4,34 кг |
| Вес с упаковкой, кг | 7,48 кг |
| Шум при обычной температуре, звуковая мощность, дБ(А) | Устройство тихое, вентиляторы есть. При комнатной температуре после регистрации они останавливаются. |
| Шум при обычной температуре, звуковое давление, дБ(А) | Устройство тихое, вентиляторы есть. При комнатной температуре после регистрации они останавливаются. |
| Рабочая температура, °C | от −5 до +50 °C |
| Допустимая скорость изменения температуры, °C | На высоте от 1800 до 5 000 м предельная рабочая температура падает на 1 °C с каждыми 220 м подъёма. При температуре ниже 0 °C устройство не запускается. |
| Температура хранения, °C | от −40 до +70 °C |
| Рабочая влажность | от 5 до 95%, без конденсата |
| Рабочая высота над уровнем моря, м | от 0 до 5 000 м |
| Высота хранения, м | от 0 до 5 000 м |
Технические характеристики
| Параметр | Значение |
|---|---|
| Высота корпуса, U | 1 U |
| Материал корпуса | Металл |
| Типовая мощность, Вт | 26,20 Вт |
| Типовое тепловыделение, БТЕ/ч | 89,40 БТЕ/ч |
| Максимальная мощность, Вт | 33,10 Вт с двумя блоками питания AC по 80 Вт |
| Максимальное тепловыделение, БТЕ/ч | 112,94 с двумя блоками питания AC по 80 Вт |
| Мощность без нагрузки, Вт | 23,2 Вт |
| Наработка на отказ, лет | 168,93 |
| Наличие | > 0,99999 |
| Число слотов карт расширения | 0 |
| Число слотов питания | 2 |
| Число вентиляторных модулей | 1 |
| Резервирование питания | 1+1 |
| Тип питания | Съёмный блок питания |
| Номинальное входное напряжение, В | Вход AC: 100 … 240 В, 50/60 Гц |
| Диапазон входного напряжения, В | Вход AC: от 90 до 290 В, от 45 до 65 Гц |
| Наибольший входной ток, А | Значения зависят от установленного съёмного блока питания. |
| Оперативная память | 2 ГБ |
| Флеш-память | Объём: 1 ГБ |
| Консольный порт | RJ45 |
| Порт управления ETH | Не поддерживается |
| USB | Поддерживается |
| RTC | Не поддерживается |
| Вход RPS | Не поддерживается |
| Защита от импульсов по портам, кВ | Синфазная помеха: ±7 кВ |
| Защита от импульсов по питанию, кВ | Дифференциальная помеха: ±6 кВ, синфазная: ±6 кВ |
| Степень защиты оболочки | IP20 |
| Тип вентиляторов | Встроенный |
| Охлаждение | При комнатной температуре охлаждение пассивное, при высокой включаются вентиляторы с автоматической регулировкой оборотов |
| Направление обдува | При высокой температуре воздух заходит слева, спереди и справа и выходит назад. |
| PoE | Не поддерживается |
| Сертификация | Сертификация по ЭМС, безопасности и производству |
Совместимые комплектующие
- Парт-номер 02310QBJОптический SFP-модуль Huawei SFP-10G-BXU1SFP+, 10 Гбит/с, одномодовое, 1270 нмот 7 358 ₽
- Парт-номер 02310QDTОптический SFP-модуль Huawei SFP-10G-BXD1SFP+, 10 Гбит/с, одномодовое, 1330 нмот 7 358 ₽
- Парт-номер 02315204Оптический SFP-модуль Huawei eSFP-GE-SX-MM850SFP, 1 Гбит/с, многомодовое, 850 нмот 1 687 ₽В наличии: 25 шт.
- Парт-номер 02311KNQAOC-кабель Huawei QSFP-100G-AOC-10MQSFP28, 100 Гбит/с, 10 м, AOC-кабельПо запросу
- Парт-номер 02311VGNКабель стекирования Huawei SFP+STACK-CU1M51,5 м, кабель стекированияот 3 616 ₽В наличии: 25 шт.
Похожие позиции серии
- Парт-номер 98012231Коммутатор Huawei CloudEngine S5735-S24ST4XE-V224 × 1 Гбит/с·4 × 10 Гбит/с·без PoE·без блока питанияот 79 418 ₽
- Парт-номер 98012431Коммутатор Huawei CloudEngine S5735-S24T8J4XE-XA-V224 × 1 Гбит/с·4 × 10 Гбит/с + 8 × 2,5 Гбит/с·без PoE·встроенный блокПо запросу
- Парт-номер 98013135Коммутатор Huawei CloudEngine S5735-S24T4XE-Q-V224 × 1 Гбит/с·4 × 10 Гбит/с·без PoE·без блока питанияПо запросу
- Парт-номер 98012016Коммутатор Huawei CloudEngine S5735-S24T4XE-V224 × 1 Гбит/с·4 × 10 Гбит/с·без PoE·без блока питанияот 78 657 ₽
Вопрос по позиции
Спросите про совместимость, лицензии или сроки. Ответит инженер.
