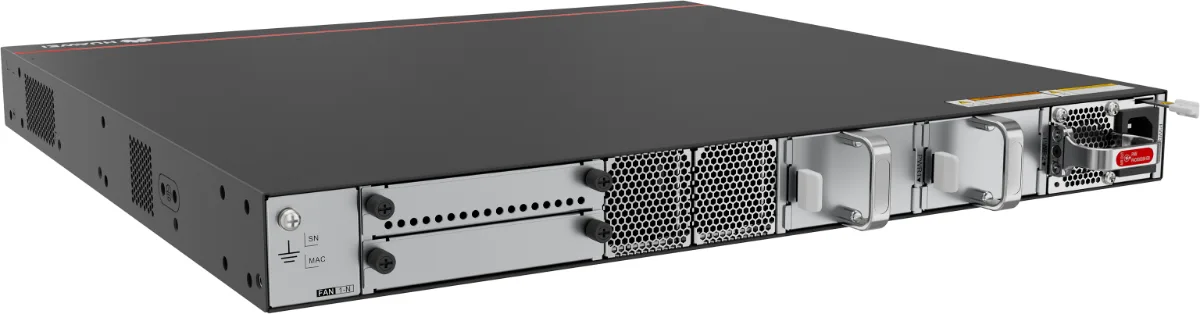

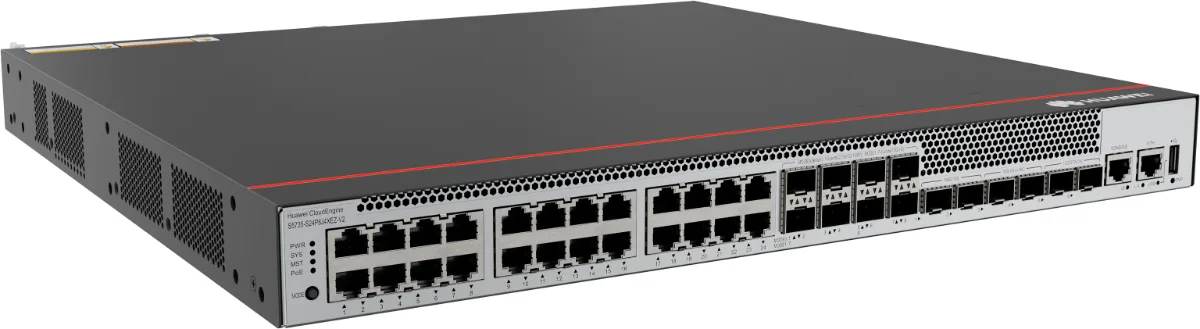

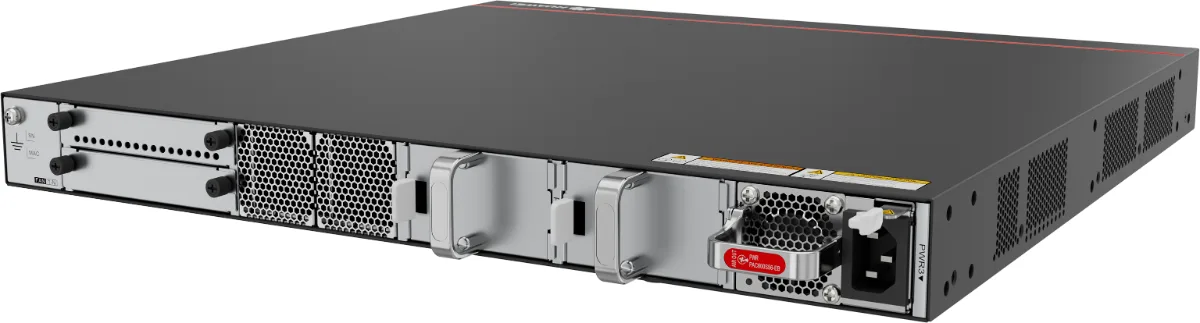

PoE-коммутатор Huawei S5735-S24P8J4XEZ-V2
- 24 × 1 Гбит/с
- 4 × 10 Гбит/с + 8 × 2,5 Гбит/с
- PoE+ (802.3at)
- без блока питания
- Белый импорт. Таможенная декларация на единицу товара, договор с ООО и НДС.
- Более 1 100 проектов, пять инженеров HCIE в штате. Совместимость и конфигурацию проверяем до оплаты.
- Гарантия и сервис по контракту, четыре уровня SLA.
Для какой задачи это исполнение
Коробка, которая собирает в одном корпусе три задачи: питание устройств по проводу, оптику к удалённым узлам и запас под расширение. Двадцать четыре медных порта с PoE+ и бюджетом 840 Вт, восемь оптических портов до 2,5 Гбит/с и слот под плату. Берут под конкретную схему объекта, а не про запас. Артикул 98012433.
Характеристики словами
Двадцать четыре медных порта 10/100/1000BASE-T с питанием PoE+ по стандарту 802.3at при бюджете 840 Вт. Восемь оптических портов SFP на 100 Мбит/с, 1 Гбит/с или 2,5 Гбит/с, четыре аплинка SFP+ на 10 Гбит/с, два порта стекирования и слот расширения, тридцать шесть портов вместе. Собственное потребление 53,59 Вт, вес 5,14 кг.
Что докупить
Модуль питания, оптику двумя списками, до 2,5 Гбит/с в восьмипортовую группу и SFP+ на 10 Гбит/с в аплинки, стековые кабели. Плата расширения по факту надобности. Спецификация здесь длиннее обычного, и собирать её удобнее по схеме объекта: какие устройства с питанием, куда идут оптические линии, что планируется добавить позже.
Соседние исполнения
Без оптической группы на 2,5 Гбит/с, но со слотом и питанием на сорок восемь портов, это S5735-S48P4XEZ-V2. Та же схема портов без питания устройств это S5735-S24T8J4XEZ-V2. Простое исполнение с PoE+ на двадцать четыре порта это S5735-S24P4XE-V2 со склада. Полный перечень на странице серии S5735 и в категории «Коммутаторы доступа и агрегации».
Наличие и поставка
Артикул редкий и заказной, партиями его не возят, поэтому срок длиннее обычного и называем мы его после расчёта, а не заранее. В счёт входят коробка, модуль питания, оптика по двум группам и, если нужна, плата расширения. Ввоз белый: декларация на единицу товара, договор с юридическим лицом, НДС. Сервис и гарантия по контракту, уровней SLA четыре.
Вопросы и ответы
Зачем в одной коробке и питание, и оптика на 2,5 Гбит/с
Чтобы закрыть узел, где рядом живут камеры с телефонами и удалённые сегменты сети. Медные порты с бюджетом 840 Вт кормят устройства, восемь оптических линий уходят в соседние здания или к точкам, которым нужна скорость выше гигабита. Два отдельных коммутатора решили бы то же самое, но заняли бы вдвое больше места.
Можно ли поставить модули на 10 Гбит/с в восьмипортовую группу
В описании вендора эта группа заявлена на скорости до 2,5 Гбит/с, с оговоркой о возможности работы как два порта SFP+ на 10 Гбит/с. Конкретную конфигурацию и список совместимых модулей подтверждаем по документации под вашу версию прошивки. Для десятигигабитных линий в коробке есть четыре отдельных аплинка.
Насколько сложно обслуживать такую коробку
Сложность не в самом устройстве, а в документации объекта. Три группы портов и слот расширения означают, что через год без схемы никто не вспомнит, что куда воткнуто. Подписанная патч-панель и актуальная схема здесь важнее, чем на простом коммутаторе, и это стоит заложить в работы по монтажу.
Что выгоднее, эта коробка или два простых коммутатора
Считать надо вместе с модулями питания и оптикой. Одно устройство экономит место в стойке, один ввод питания и одно управление. Два простых дешевле по железу и проще в замене при отказе: выходит из строя половина узла, а не весь. На небольших объектах чаще выигрывает второй вариант.
Что с гарантией
| Количество портов доступа | 24 |
|---|---|
| Скорость портов доступа | 1 Гбит/с |
| Тип портов | медные |
| Порты Uplink | 4 × 10 Гбит/с; 8 × 2,5 Гбит/с |
| Скорость Uplink | 10 Гбит/с, 2,5 Гбит/с |
| Количество портов Uplink | 12 |
| Стандарт PoE | PoE+ (802.3at) |
| Комплектность питания | без блока питания |
| Всего портов, с Uplink | 36 |
| Бюджет PoE | 840 Вт |
| Пропускная способность стека | 80 Гбит/с |
| Типовая мощность, Вт | 53,59 |
| Вес нетто, кг | 5,14 |
| Вес брутто, кг | 7,59 |
| Максимальная мощность, Вт | 63,70 |
| Габариты В×Ш×Г, мм | 43,6 × 442,0 × 420,0 |
| Серия | S5735 |
| Заказывается отдельно | блок питания |
| Единица поставки | штука |
| Снятие с продажи | 2027-12-31 |
| Окончание поддержки | 2032-12-31 |
Документация Huawei
Об устройстве
Исполнение S5735-S24P8J4XEZ-V2, парт-номер 98012433. Состав: 24 порта 10/100/1000BASE-T с PoE+, 8 портов 2.5GE/GE/100M SFP или 2 порта 10GE SFP+, 4 порта 10GE SFP+, 2 порта стекирования 12GE, слот карты расширения, без блока питания.
Серию S Huawei выпускает на единой аппаратной базе: общие шасси, питание, охлаждение и блок управления коммутацией (SCU). Эти фиксированные коммутаторы Ethernet ставят на уровень доступа и агрегации, они пропускают трафик корпоративной сети.
Первая версия ПО, в которой поддержан этот парт-номер, это V600R024C00.

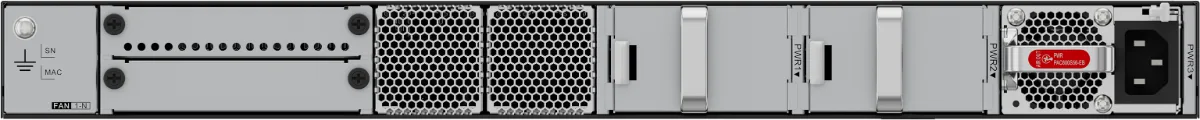

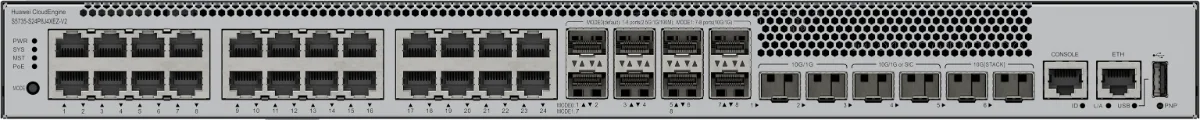

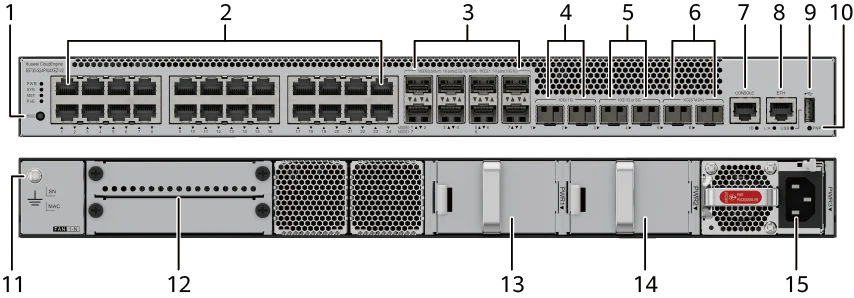

Портовая панель
- 1Одна кнопка MODE
- 2Двадцать четыре порта 10/100/1000BASE-T с PoE+
- 3Восемь портов 2.5GE SFP. Командой port combination-mode переключают два режима скорости. MODE0: порты с 1 по 8 работают на 2,5 Гбит/с, 1 Гбит/с или 100 Мбит/с, скорость 10 Гбит/с не поддерживается. MODE1: порты 7 и 8, они же порты 1 и 5 в MODE0, работают на 10 или 1 Гбит/с, а на 2,5 Гбит/с и 100 Мбит/с не работают. Остальные шесть портов недоступны.
- 4Два порта 10GE SFP+
- 5Два порта 10GE SFP+. Вместе с задней картой они не работают.
- 6Два стековых порта
- 7Один консольный порт
- 8Один порт управления ETH
- 9Один порт USB
- 10Одна кнопка PNP. Удержание дольше шести секунд сбрасывает настройки к заводским, короткое нажатие перезагружает коммутатор. Перезагрузка прерывает работу сети, поэтому нажимайте кнопку осознанно.
- 11Винт заземления. Работает с кабелем заземления.
- 12Слот карты зарезервирован и пока не используется.
- 13Слот питания 1. Подходят блоки PAC600S56-EB, PAC1000S56-EB (02314APU), PAC1000S56-EB (02314APU-001), PDC1000S56-EB
- 14Слот питания 2. Подходят блоки PAC600S56-EB, PAC1000S56-EB (02314APU), PAC1000S56-EB (02314APU-001), PDC1000S56-EB
- 15Слот питания 3. Подходят блоки PAC600S56-EB, PAC1000S56-EB (02314APU), PAC1000S56-EB (02314APU-001), PDC1000S56-EB
Порты и интерфейсы
| Порт | Разъём | Описание | Что подходит |
|---|---|---|---|
| Порт 10/100/1000BASE-T | RJ45 | Порт 10/100/1000BASE-T принимает и передаёт данные на 10, 100 или 1 000 Мбит/с. | Кабель Ethernet |
| Оптический порт 2.5GE/GE SFP | SFP | Порт 2.5GE/GE/100M SFP передаёт и принимает данные на 100 Мбит/с, 1 Гбит/с или 2,5 Гбит/с. Есть два режима скорости. MODE0: порты с 1 по 8 работают на 100 Мбит/с, 1 Гбит/с или 2,5 Гбит/с, скорость 10 Гбит/с не поддерживается. MODE1: порты 7 и 8, они же порты 1 и 5 в MODE0, работают на 1 или 10 Гбит/с, а на 100 Мбит/с и 2,5 Гбит/с не работают. Остальные шесть портов недоступны. | Оптические модули FE SFP и eSFP, оптические модули GE eSFP, оптические модули GE-CWDM eSFP, оптические модули GE-DWDM eSFP, медные модули GE SFP, оптические модули 2.5GE eSFP, оптические модули 10GE SFP+, оптические модули 10GE-CWDM SFP+, оптические модули 10GE-DWDM SFP+, медные модули 10GE SFP+ |
| Порт 10GE SFP+ | SFP+ | Порт 10GE SFP+ автоматически переходит на 1 000 Мбит/с и передаёт данные на 1 000 Мбит/с или 10 Гбит/с. | Оптические модули GE eSFP, GE-CWDM eSFP, GE-DWDM eSFP, медные модули GE SFP, оптические модули 10GE SFP+, 10GE-CWDM SFP+ и 10GE-DWDM SFP+, медные модули 10GE SFP+, удалённые оптические модули PEN. Медные кабели SFP+ длиной 1 и 3 м, кабели AOC SFP+ на 10 м, выделенные стековые кабели SFP+ длиной 0,5 и 1,5 м только для стека без настройки, а начиная с V600R025C10 ещё и кабель на 3 м. |
| Стековый порт | SFP+ | Стековые порты соединяют несколько коммутаторов стековыми кабелями в одно логическое устройство. Настраивать их не нужно. С выделенными кабелями SFP+ длиной 0,5 или 1,5 м скорость одного порта поднимается до 12 Гбит/с по умолчанию. | Медные кабели SFP+ длиной 1 м, выделенные стековые кабели SFP+ длиной 0,5 и 1,5 м |
| Консольный порт | RJ45 | Консольный порт служит для настройки с места. | Консольный кабель |
| Порт управления ETH | RJ45 | Через порт управления ETH коммутатор подключают к терминалу настройки или станции управления сетью. | Кабель Ethernet |
| Порт USB | USB 2.0 Type A | В порт USB ставят накопитель для обновления коммутатора, переноса конфигурации и других файлов. Поддерживается только USB 2.0. Накопители разных производителей ведут себя по-разному: если один не читается, возьмите другой. | USB-накопитель |
Индикаторы и кнопки
- не горитКоммутатор обесточен.
- зелёный, горит ровноПитание в норме.
- жёлтый, горит ровноВ коммутаторе несколько блоков питания, и с одним из слотов что-то не так: блок стоит, но не подключён к сети, либо блок неисправен.
- не горитСистема не работает.
- зелёный, мигает быстроСистема запускается.
- зелёный, горит ровноНа этапе подготовки к запуску индикатор SYS горит зелёным не дольше 30 секунд.
- зелёный, мигает медленноСистема работает нормально.
- красный, горит ровноПосле регистрации система работает нештатно, либо есть авария вентилятора, блока питания, оптического модуля или перегрева.
- не горитВ режиме по умолчанию: коммутатор резервный или ведомый в стеке, либо стекирование вообще выключено. В режиме переключения индикаторов: режим стека не выбран.
- зелёный, горит ровноВыбран режим стека. Коммутатор резервный или ведомый, индикаторы портов показывают его номер в стеке.
- зелёный, мигаетВ режиме по умолчанию: коммутатор ведущий в стеке или работает отдельно с включённым стекированием. В режиме переключения индикаторов: выбран режим стека, коммутатор ведущий или одиночный, индикаторы портов показывают его номер в стеке. Через 45 секунд индикаторы возвращаются в режим состояния.
- не горитРежим PoE не выбран.
- зелёный, горит ровноВыбран режим PoE, индикаторы портов показывают состояние PoE на каждом порту.
- -Первое нажатие кнопки переводит индикаторы портов в режим стека, они показывают номер коммутатора в стеке. Второе нажатие переводит их в режим PoE, где видно состояние PoE на каждом порту. Третье возвращает режим по умолчанию, где видно наличие соединения и активность. Если в течение 45 секунд кнопку не нажимать, индикаторы сами вернутся в режим по умолчанию, а индикатор PoE погаснет.
Стрелки на корпусе показывают, где какой порт: стрелка вниз это нижний ряд, стрелка вверх верхний.
Значение индикаторов портов зависит от выбранного режима, режимы описаны ниже. Если на плате устройства пропало питание, индикаторы последних четырёх оптических портов GE, 10GE или 25GE на передней панели мигают зелёным по кругу с интервалом в секунду, каждый горит по 0,25 секунды.
У каждого оптического порта два одноцветных индикатора: слева жёлтый ACT, справа зелёный LINK. Стрелки на корпусе показывают, где какой порт: стрелка вниз это нижний ряд, стрелка вверх верхний.
Стрелками показано расположение портов.
- не горитИндикатор ID не задействован, состояние по умолчанию.
- синий, горит ровноИндикатор помогает найти нужный коммутатор. Индикатор ID включают и выключают удалённо, чтобы инженер нашёл устройство в стойке.
- не горитПорт управления не подключён.
- зелёный, горит ровноПорт управления подключён.
- зелёный, мигаетПорт управления передаёт или принимает данные.
- не горитНакопитель не вставлен, либо индикатор неисправен.
- зелёный, горит ровноРазвёртывание с USB-накопителя прошло успешно. Если файла конфигурации нет, развёртывание повторяется, и индикатор тоже горит зелёным.
- зелёный, мигаетИдёт развёртывание с USB-накопителя.
- красный, горит ровноРазвёртывание с USB-накопителя не удалось.
- не горитПорт не подключён или выключен.
- зелёный, горит ровноНа порту есть соединение.
- зелёный, мигаетПорт передаёт или принимает данные.
- не горитИндикаторы портов не показывают номер коммутатора в стеке.
- зелёный, горит ровноКоммутатор не ведущий в стеке. Если индикатор порта горит ровно, номер этого порта и есть номер коммутатора в стеке.
- зелёный, мигаетКоммутатор ведущий в стеке. Если индикатор порта мигает, номер этого порта и есть номер коммутатора в стеке.
- не горитПорт не питает подключённое устройство.
- зелёный, горит ровноПорт питает подключённое устройство.
- зелёный, мигаетМощность подключённого устройства выше, чем допускает порт или заданный на нём порог, либо устройство не отвечает стандартам IEEE.
- не горитПорт не подключён или выключен.
- зелёный, горит ровноПорт 10/100/1000BASE-T работает на 10 или 100 Мбит/с. Порт 1GE/10GE SFP+ работает на 1 Гбит/с.
- зелёный, мигаетПорт 10/100/1000BASE-T работает на 1 000 Мбит/с. Порт 1GE/10GE SFP+ работает на 10 Гбит/с.
- не горитПорт не подключён или выключен.
- зелёный, горит ровноНа порту есть соединение.
- не горитПорт не подключён, выключен, либо данные не передаются и не принимаются.
- жёлтый, мигаетПорт передаёт или принимает данные.
- не горитПорт не подключён или выключен.
- зелёный, горит ровноПорт 100M/1GE/2.5GE SFP+: порт работает на скорости 100 Мбит/с или 1 Гбит/с. Порт 1GE/10GE SFP+: порт работает на скорости 1 Гбит/с.
- зелёный, мигаетПорт 100M/1GE/2.5GE SFP+: порт работает на скорости 2,5 Гбит/с. Порт 1GE/10GE SFP+: порт работает на скорости 10 Гбит/с.
Питание и бюджет PoE
Коммутатор с PoE и тремя слотами питания, в каждый ставят блок PoE на 1000 или на 600 Вт. Съёмные блоки PoE с питанием AC и DC можно ставить в один коммутатор вместе.
| Блок питания 1 | Блок питания 2 | Блок питания 3 | Доступная мощность PoE | Портов под нагрузкой: af / at |
|---|---|---|---|---|
| 1 000 Вт AC (220 В) | – | – | 840 Вт | 24 / 24 |
| 1 000 Вт AC (110 В) | – | – | 774 Вт | 24 / 24 |
| 1 000 Вт DC | – | – | 840 Вт | 24 / 24 |
| 600 Вт AC (220 В) | – | – | 532 Вт | 24 / 17 |
| 600 Вт AC (110 В) | – | – | 247 Вт | 16 / 8 |
| 1 000 Вт AC (220 В) 1 000 Вт DC | 1 000 Вт AC (220 В), 1 000 Вт DC | – | 840 Вт | 24 / 24 |
| 1 000 Вт AC (110 В) 1 000 Вт DC | 1 000 Вт AC (110 В) | – | 840 Вт | 24 / 24 |
| 600 Вт AC (220 В) | 600 Вт AC (220 В) | – | 840 Вт | 24 / 24 |
| 1 000 Вт AC (220 В) 1 000 Вт DC | 600 Вт AC (220 В) | – | 840 Вт | 24 / 24 |
| 600 Вт AC (110 В) | 600 Вт AC (110 В) | – | 532 Вт | 24 / 17 |
| 1 000 Вт AC (220 В) 1 000 Вт DC | 1 000 Вт AC (220 В), 1 000 Вт DC | 1 000 Вт AC (220 В), 1 000 Вт DC | 840 Вт | 24 / 24 |
| 600 Вт AC (220 В) | 600 Вт AC (220 В) | 600 Вт AC (220 В) | 840 Вт | 24 / 24 |
| 1 000 Вт AC (220 В) 1 000 Вт DC | 1 000 Вт AC (220 В), 1 000 Вт DC | 600 Вт AC (220 В) | 840 Вт | 24 / 24 |
| 1 000 Вт AC (220 В) 1 000 Вт DC | 600 Вт AC (220 В) | 600 Вт AC (220 В) | 840 Вт | 24 / 24 |
| 1 000 Вт AC (110 В) 1 000 Вт DC | 1 000 Вт AC (110 В), 1 000 Вт DC | 1 000 Вт AC (110 В) | 840 Вт | 24 / 24 |
| 600 Вт AC (110 В) | 600 Вт AC (110 В) | 600 Вт AC (110 В) | 817 Вт | 24 / 24 |
Классы в последней колонке это 802.3af по 15,4 Вт на порт и 802.3at по 30 Вт.
Если в коммутаторе стоит несколько блоков питания, они питают подключённые устройства с распределением нагрузки.
Охлаждение и направление обдува
У коммутатора два встроенных вентилятора. Воздух заходит слева, справа и спереди, выходит через заднюю панель.
Схема показывает только направление обдува, вид устройства условный.
Стекирование
Выделенный стековый кабель тоже медный, им объединяют устройства в стек. Настройка при этом не нужна.
| Модель | Длина | Электрические параметры | Радиус изгиба | Разъём | Парт-номер |
|---|---|---|---|---|---|
| SFP+STACK-CU0M5 | 0,5 м | Пассивный | 25 мм | SFP+ в SFP+ | 02311VGK |
| SFP+STACK-CU1M5 | 1,5 м | Пассивный | 25 мм | SFP+ в SFP+ | 02311VGN |
| SFP+STACK-CU3M | 3 м | Пассивный | 25 мм | SFP+ в SFP+ | 02315LYV |
| SFP28-STACK-CU0M5 | 0,5 м | Пассивный | 35 мм | SFP28 в SFP28 | 02315BQJ |
| SFP28-STACK-CU1M5 | 1,5 м | Пассивный | 35 мм | SFP28 в SFP28 | 02315BQK |
| SFP28-STACK-CU3M | 3 м | Пассивный | 35 мм | SFP28 в SFP28 | 02315LYU |
| QSFP-100G-CU2M | 2 м | Пассивный | 45 мм | QSFP28 в QSFP28 | 02313HVK |
Совместимые модули и кабели
Кабель Ethernet
Через кабель Ethernet к консольному порту устройства подключается терминал обслуживания, с него ведут местное или удалённое обслуживание.
По частоте и отношению сигнала к шуму распространённые сетевые кабели делятся на категорию 5 (Cat 5), категорию 5e (Cat 5e) и категорию 6 (Cat 6). Это витые пары с разъёмами RJ45 и дальностью до 100 м. Есть также категории 1, 2, 3, 4, 6a и 7. Чем выше номер, тем новее стандарт, выше полоса пропускания и цена.
По наличию экрана кабели делят на STP (экранированная витая пара) и UTP (неэкранированная). Экранированный вариант снижает излучение, закрывает данные от перехвата и защищает линию от внешних электромагнитных помех. При равной категории он быстрее, но дороже и сложнее в укладке. Неэкранированный дешевле, легче, гибче, и на обычных сетях разница почти не проявляется, поэтому в большинстве случаев ставят его. Полный дуплекс на 10 Гбит/с держит только экранированный кабель категории 7.
| Категория кабеля | Где применяется | Рабочая частота | Максимальная скорость | Дальность |
|---|---|---|---|---|
| Cat 5 | сети 100Base-T и 10Base-T | от 1 до 100 МГц | 100 Мбит/с | 100 м |
| Cat 5e | сети 1000Base-T | от 1 до 100 МГц | 1 000 Мбит/с | 100 м |
| Cat 6 | сети 1000Base-T | от 1 до 250 МГц | 1 000 Мбит/с | 100 м |
| Cat 6a | сети 10GBase-T | от 1 до 500 МГц | 10 Гбит/с | 100 м |
| Cat 7 | сети 10GBase-T | от 1 до 600 МГц | 10 Гбит/с | 100 м |
Кабели Ethernet делятся на прямые и перекрёстные.
- Прямой кабель: витые пары в разъёмах RJ45 на обоих концах обжаты в одном порядке. Прямым кабелем соединяют устройства разных типов, например компьютер и коммутатор.
- Перекрёстный кабель: витые пары в разъёмах RJ45 на концах обжаты в разном порядке. Перекрёстным кабелем соединяют устройства или интерфейсы одного типа, например два компьютера.
Прямой и перекрёстный кабели различаются только порядком жил, на передачу данных это не влияет.
Коммутаторы Huawei серии S работают и с прямым, и с перекрёстным кабелем: порты сами подстраиваются под тип кабеля.
Ставьте экранированные кабели Ethernet, если устройство соответствует EN 50121-4 и работает в условиях этого стандарта.
Оптические модули FE SFP/eSFP
| Модуль | Парт-номер | Стандарт | Разъём | Волокно | Скорость | Дальность |
|---|---|---|---|---|---|---|
| S-SFP-FE-LH40-SM1310 | 02317344 | нестандартный | LC | одномодовое | 100 Мбит/с | одномодовое волокно: 40 км |
| S-SFP-FE-LH80-SM1550 | 02317345 | нестандартный | LC | одномодовое | 100 Мбит/с | одномодовое волокно: 80 км |
| SFP-FE-LX-SM1310-BIDI | 02315203 | 100BASE-BX | LC | одномодовое | 100 Мбит/с | одномодовое волокно: 15 км |
| SFP-FE-LX-SM1550-BIDI | 02315202 | 100BASE-BX | LC | одномодовое | 100 Мбит/с | одномодовое волокно: 15 км |
| SFP-FE-SX-MM1310 | 02315233 | 100BASE-FX | LC | многомодовое | 100 Мбит/с | многомодовое (диаметр 50 мкм или 62,5 мкм): 2 км |
Спецификации этих позиций Huawei в этом документе не приводит: eSFP-FE-LX-SM1310.
Оптические модули GE eSFP
| Модуль | Парт-номер | Стандарт | Разъём | Волокно | Скорость | Дальность |
|---|---|---|---|---|---|---|
| LE2MGSC40DE0 | 02310KVV | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| LE2MGSC40ED0 | 02310KVU | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| S-SFP-GE-LH40-SM1310 | 02317346 | 1000BASE-EX (нестандартный) | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| S-SFP-GE-LH40-SM1550 | 02317347 | нестандартный | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| S-SFP-GE-LH80-SM1550 | 02317348 | 1000BASE-ZX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 80 км |
| SFP-GE-BXU1-SC | 02310TQH | нестандартный | SC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-EX-C | 02312UUD | 1000BASE-EX (нестандартный) | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| SFP-GE-LX-SM1310 | 02315200 | 1000BASE-LX10/LH | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-LX-SM1310-BIDI | 02315285 | 1000BASE-BX10 | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-LX-SM1490-BIDI | 02315286 | 1000BASE-BX10 | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-LX10-C | 02312UUC | 1000BASE-LX10/LH | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-SX-C | 02312UUB | 1000BASE-SX | LC | многомодовое | 1 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км; многомодовое (OM3/OM4): 1 км |
| SFP-GE-ZBXD1 | 02311DDB | нестандартный | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 80 км |
| SFP-GE-ZBXU1 | 02311DDC | нестандартный | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 80 км |
| eSFP-GE-SX-MM850 | 02315204 | 1000BASE-SX | LC | многомодовое | 1 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км; многомодовое (OM3/OM4): 1 км |
| OGSC10DD0 | 02310LJH | 1000BASE-LX10/LH | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| OGSC40DD0 | 02310LJJ | нестандартный | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| OGSM01880 | 02310LJG | 1000BASE-SX | LC | многомодовое | 1 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км |
| SFP-GE-BX-D1-I | 02311DMA | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-BX-U1-I | 02311DMF | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-BX40-D-I | 02312TMC | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| SFP-GE-BX40-U-I | 02312TMB | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| eSFP-GE-SX-MM850 | 02313URD | 1000BASE-SX | LC | многомодовое | 1 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км; многомодовое (OM3/OM4): 1 км |
| SFP-GE-LX-SM1310 | 02313URF | 1000BASE-LX10/LH | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-SX-C | 02314KKF | 1000BASE-SX | LC | многомодовое | 1 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км; многомодовое (OM3/OM4): 1 км |
| SFP-GE-LX-SM1310-BIDI | 02314KKJ | 1000BASE-BX10 | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-LX-SM1490-BIDI | 02314KKH | 1000BASE-BX10 | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-ER-I | 02315RHK | нестандартный | LC | одномодовое | от 125 Мбит/с до 2,67 Гбит/с | одномодовое волокно: 40 км |
Спецификации этих позиций Huawei в этом документе не приводит: eSFP-GE-ZX100-SM1550.
Медные модули GE SFP
| Модуль | Парт-номер | Стандарт | Разъём | Волокно | Скорость | Дальность |
|---|---|---|---|---|---|---|
| SFP-1000BaseT | 02314171 | 1000BASE-T | RJ45 | - | 10 Мбит/с, 100 Мбит/с, 1 Гбит/с | кабель Ethernet: 0,1 км |
| SFP-1000BaseT | 02313URG | 1000BASE-T | RJ45 | - | 10 Мбит/с, 100 Мбит/с, 1 Гбит/с | кабель Ethernet: 0,1 км |
| SFP-1000BaseT-G2 | 02314BDD | 1000BASE-T | RJ45 | - | 10 Мбит/с, 100 Мбит/с, 1 Гбит/с | кабель Ethernet: 0,1 км |
Оптические модули 10GE SFP+
| Модуль | Парт-номер | Стандарт | Разъём | Волокно | Скорость | Дальность |
|---|---|---|---|---|---|---|
| OSX010000 | 02318170 | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| OSX040N01 | 02310CNF | 10GBASE-ER | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 40 км |
| SFP-10G-ER-1310 | 02311RLX | нестандартный, совместим с 10Gbase-ER | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 40 км |
| SFP-10G-ER-C | 02312UUH | 10GBASE-ER | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 40 км |
| SFP-10G-ER-SM1270-BIDI | 02311BJC | 10GBASE-BX | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 40 км |
| SFP-10G-ER-SM1330-BIDI | 02311BJB | 10GBASE-BX | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 40 км |
| SFP-10G-LR-C | 02312UUG | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-SR-C | 02312UUE | 10GBASE-SR | LC | многомодовое | 10 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,026 км; многомодовое (OM1): 0,033 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,066 км; многомодовое (OM2): 0,082 км; многомодовое (OM3): 0,3 км; многомодовое (OM4): 0,4 км |
| SFP-10G-USR | 02310MNW | 10GBASE-USR (нестандартный) | LC | многомодовое | 10 Гбит/с | многомодовое (OM3): 0,1 км |
| SFP-10G-ZR | 02310SNN | 10GBASE-ZR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 80 км |
| OSX010000 | 02313URK | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-USR | 02313URN | 10GBASE-USR (нестандартный) | LC | многомодовое | 10 Гбит/с | многомодовое (OM3): 0,1 км |
| SFP+10GE-LH10-SM1310 | 02311MUU | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-BXD1 | 02310QDT | 10GBASE-BX | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-BXU1 | 02310QBJ | 10GBASE-BX | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-SR | 02311SKW | 10GBASE-SR | LC | многомодовое | 10 Гбит/с | многомодовое (OM3): 0,3 км |
| SFP-10G-iLR | 02311BJJ | 10GBASE-iLR (нестандартный) | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 1,4 км |
| SFP-10G-iLR-C | 02312UUF | 10GBASE-iLR (нестандартный) | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 1,4 км |
| SFP-10G-LR-I | 02313ABG | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| OSX040N01 | 02314KKG | 10GBASE-ER | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 40 км |
| SFP-10G-LR | 02313URL | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-LR-C | 02314KKE | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-LR | 02310QDJ | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-LR-I | 02314LBW | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-ZR-BXD1 | 02315GJC | 10GBASE-ZR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 80 км |
| SFP-10G-ZR-BXU1 | 02315GJB | 10GBASE-ZR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 80 км |
| SFP-10G-LR | 02315NNR | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
Спецификации этих позиций Huawei в этом документе не приводит: OMXD30000 (02318169), OMXD30000 (02313URC).
Медные модули 10GE SFP+
- SFP-10GBaseT-SR
Оптические модули 10GE-CWDM SFP+
| Модуль | Парт-номер | Стандарт | Разъём | Волокно | Скорость | Дальность |
|---|---|---|---|---|---|---|
| SFP-10G-ZCW1471 | 02310SSG | 10G-CWDM | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 70 км |
| SFP-10G-ZCW1491 | 02310SSF | 10G-CWDM | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 70 км |
| SFP-10G-ZCW1511 | 02310SSE | 10G-CWDM | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 70 км |
| SFP-10G-ZCW1531 | 02310SSD | 10G-CWDM | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 70 км |
| SFP-10G-ZCW1551 | 02310SSC | 10G-CWDM | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 70 км |
| SFP-10G-ZCW1571 | 02310SSB | 10G-CWDM | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 70 км |
| SFP-10G-ZCW1591 | 02310SSA | 10G-CWDM | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 70 км |
| SFP-10G-ZCW1611 | 02310SRY | 10G-CWDM | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 70 км |
Оптические модули 10GE-DWDM SFP+
- SFP-10G-ZDWT
Габариты, монтаж и условия эксплуатации
| Параметр | Значение |
|---|---|
| Габариты без упаковки В×Ш×Г, мм | Базовые габариты без выступающих частей: 43,6 × 442,0 × 420,0 мм. Наибольшие габариты, где глубина считается от портов до выступов сзади: 43,6 × 442,0 × 446,0 мм |
| Габариты с упаковкой В×Ш×Г, мм | 185,0 × 650,0 × 550,0 мм |
| Вес без упаковки, кг | 5,14 кг |
| Вес с упаковкой, кг | 7,59 кг |
| Шум при обычной температуре, звуковая мощность, дБ(А) | Три блока 600 Вт AC PoE при нагрузке 30 %: 49 дБ(А). Три блока 1 000 Вт AC PoE: 48,5 дБ(А). Три блока 1 000 Вт DC PoE: 47,3 дБ(А) |
| Шум при обычной температуре, звуковое давление, дБ(А) | Три блока 600 Вт AC PoE при нагрузке 30 %: 37 дБ(А). Три блока 1 000 Вт AC PoE: 36,9 дБ(А). Три блока 1 000 Вт DC PoE: 35,5 дБ(А) |
| Рабочая температура, °C | от −5 до +50 °C |
| Допустимая скорость изменения температуры, °C | На высоте от 1800 до 5 000 м предельная рабочая температура падает на 1 °C с каждыми 220 м подъёма. При температуре ниже 0 °C устройство не запускается. |
| Температура хранения, °C | от −40 до +70 °C |
| Рабочая влажность | от 5 до 95%, без конденсата |
| Рабочая высота над уровнем моря, м | от 0 до 5 000 м |
| Высота хранения, м | от 0 до 5 000 м |
Технические характеристики
| Параметр | Значение |
|---|---|
| Высота корпуса, U | 1 U |
| Материал корпуса | Металл |
| Типовая мощность, Вт | 53,59 Вт |
| Типовое тепловыделение, БТЕ/ч | 182,85 БТЕ/ч |
| Максимальная мощность, Вт | Без PoE: 63,70 Вт с двумя блоками 600 Вт AC, 70,20 Вт с двумя блоками 1 000 Вт AC, 81,00 Вт с двумя блоками 1 000 Вт DC. С полной нагрузкой PoE: 984,00 Вт, из них 840 Вт на PoE, с тремя блоками 1 000 Вт AC |
| Максимальное тепловыделение, БТЕ/ч | Без PoE: 217,35 с двумя блоками 600 Вт AC, 239,53 с двумя блоками 1 000 Вт AC, 276,38 с двумя блоками 1 000 Вт DC. С полной нагрузкой PoE: 3357,51, из них 2866,16 на PoE, с тремя блоками 1 000 Вт AC |
| Мощность без нагрузки, Вт | 32,79 Вт |
| Наработка на отказ, лет | 53,44 |
| Наличие | > 0,99999 |
| Число слотов карт расширения | 1 |
| Число слотов питания | 3 |
| Число вентиляторных модулей | 2 |
| Резервирование питания | Резервирование 1+1+1. Съёмные блоки AC и DC можно ставить в одно устройство вместе. |
| Тип питания | Съёмный блок питания |
| Номинальное входное напряжение, В | Вход AC: от 100 до 130 В и от 200 до 240 В, 50/60 Гц. Вход HVDC: 240 В. Вход DC: от −48 до −60 В. |
| Диапазон входного напряжения, В | Вход AC: от 90 до 290 В, от 45 до 65 Гц. Вход HVDC: от 190 до 290 В. Вход DC: от −38,4 до −72 В. |
| Наибольший входной ток, А | Значения зависят от установленного съёмного блока питания. |
| Оперативная память | 2 ГБ |
| Флеш-память | Объём: 1 ГБ |
| Консольный порт | RJ45 |
| Порт управления ETH | RJ45 |
| USB | Поддерживается |
| RTC | Не поддерживается |
| Вход RPS | Не поддерживается |
| Защита от импульсов по питанию, кВ | С блоками питания AC: ±6 кВ дифференциальная и ±6 кВ синфазная. С блоками DC: ±2 кВ дифференциальная и ±4 кВ синфазная. |
| Степень защиты оболочки | IP20 |
| Тип вентиляторов | Встроенный |
| Охлаждение | Воздушное охлаждение с автоматической регулировкой оборотов |
| Направление обдува | Забор воздуха слева, спереди и справа, выброс назад |
| PoE | Поддерживается |
| Сертификация | Сертификация по ЭМС, безопасности и производству |
Совместимые комплектующие
- Парт-номер 02310QBJОптический SFP-модуль Huawei SFP-10G-BXU1SFP+, 10 Гбит/с, одномодовое, 1270 нмот 7 358 ₽
- Парт-номер 02310QDTОптический SFP-модуль Huawei SFP-10G-BXD1SFP+, 10 Гбит/с, одномодовое, 1330 нмот 7 358 ₽
- Парт-номер 02315204Оптический SFP-модуль Huawei eSFP-GE-SX-MM850SFP, 1 Гбит/с, многомодовое, 850 нмот 1 687 ₽В наличии: 25 шт.
- Парт-номер 02311KNQAOC-кабель Huawei QSFP-100G-AOC-10MQSFP28, 100 Гбит/с, 10 м, AOC-кабельПо запросу
- Парт-номер 02311VGNКабель стекирования Huawei SFP+STACK-CU1M51,5 м, кабель стекированияот 3 616 ₽В наличии: 25 шт.
Похожие позиции
- Парт-номер 98012400PoE-коммутатор Huawei CloudEngine S5735-S24PN4XE-V224 × 2,5 Гбит/с·4 × 10 Гбит/с·PoE+ (802.3at)·без блока питанияПо запросу
- Парт-номер 98012398PoE-коммутатор Huawei CloudEngine S5735-L24PN4XE-A-V224 × 2,5 Гбит/с·4 × 10 Гбит/с·PoE+ (802.3at)·встроенный блокот 130 164 ₽В наличии: 25 шт.
- Парт-номер 98012432PoE-коммутатор Huawei CloudEngine S5735-S24P4XEZ-V224 × 1 Гбит/с·4 × 10 Гбит/с·PoE+ (802.3at)·без блока питанияот 103 649 ₽В наличии: 19 шт.
- Парт-номер 98012019Коммутатор Huawei CloudEngine S5735I-S24T4XE-V224 × 1 Гбит/с·4 × 10 Гбит/с·без PoE·без блока питанияот 78 657 ₽
Вопрос по позиции
Спросите про совместимость, лицензии или сроки. Ответит инженер.
