PoE-коммутатор Huawei S5735-S24P4XEZ-V2

24 × 1 Гбит/с
4 × 10 Гбит/с
PoE+ (802.3at)
без блока питания

от 103 649 ₽

Цена за штуку со склада в Китае

В наличии 19 шт на складе в Китае

14 рабочих дней до Москвы с таможенным оформлением.

Белый импорт. Таможенная декларация на единицу товара, договор с ООО и НДС.
Более 1 100 проектов, пять инженеров HCIE в штате. Совместимость и конфигурацию проверяем до оплаты.
Гарантия и сервис по контракту, четыре уровня SLA.

EOM - выпуск до 31 декабря 2027EOS - поддержка вендора до 31 декабря 2032

Для какой задачи это исполнение

Тот же узел на 24 порта с большим запасом по питанию, что и S5735-S24P4XEZ без буквы Z, но в другой заводской комплектации. Его берут туда, где на каждом порту висит тяжёлое устройство: уличные точки доступа, камеры с обогревом, терминалы, и при этом коммутатор участвует в маршрутизации между сегментами. Полное название исполнения Huawei S5735-S24P4XEZ-V2, артикул 98012432.

Характеристики словами

Двадцать четыре медных порта доступа 1 Гбит/с с поддержкой PoE+ по стандарту 802.3at, суммарный бюджет питания 840 Вт. Четыре аплинка по 10 Гбит/с, всего 28 портов. Блок питания в поставку не входит. Пропускная способность стека 80 Гбит/с.

Что докупить

Блоки питания, обычно два в разные вводы, модули SFP+ для аплинков, патч-корды и стековые кабели при сборке стека. Если коммутатор кормит камеры, в расчёт закладывают ещё и источник бесперебойного питания на суммарную нагрузку: при отключении света запись должна продолжаться.

Настройка идёт через консоль, веб-интерфейс или систему управления кампусом. Питание по портам стоит распределить по приоритетам: при провале напряжения дольше всех проживут камеры и точки доступа в критичных зонах. Коммутатор с полной загрузкой PoE греется, и в закрытом шкафу без вентиляции ему тесно. Если узел кормит камеры, источник бесперебойного питания считают на всю нагрузку с учётом PoE, а не только на саму коробку.

Соседние исполнения

Более дешёвая комплектация с тем же бюджетом это S5735-S24P4XE-V2. Если запас по питанию избыточен, смотрите S5735-L24P4XE-A-V2 с бюджетом 400 Вт и блоком в комплекте. Полный список на странице серии S5735. Соседние серии собраны в категории «Коммутаторы доступа и агрегации».

Наличие и поставка

На складе в Китае 19 шт, S5735-S24P4XEZ-V2 уходит в отгрузку сразу. До Москвы 14 рабочих дней от оплаты, таможня входит в срок. Цена 103 649 ₽ с НДС 22 %, договор с российским ООО, расчёты в рублях. Блок питания в отгрузку не входит, берём его отдельно. Позиции из блока о докупаемом добавляем в тот же счёт и везём одной партией. Счёт по запросу с этой страницы, ответ в тот же рабочий день.

Вопросы и ответы

Чем отличается от S5735-S24P4XE-V2

Портовая часть, бюджет питания и функции у них совпадают, различие в заводской комплектации, что и отражает буква Z в названии. На практике разница видна в цене и в том, что именно приезжает в коробке. Перед заказом состав уточняем по конкретному парт-номеру, чтобы не докупать лишнего.

Сколько тяжёлых устройств потянет

При питании порядка 30 Вт на устройство бюджет 840 Вт закрывает все 24 порта. Это редкая ситуация: обычно на этаже смесь из телефонов, камер и нескольких точек доступа, и запас остаётся значительный. Считать всё равно стоит по паспортному потреблению конкретных моделей.

Нужен ли стек

Стек удобен, когда коммутаторов несколько и хочется управлять ими как одним устройством: общая настройка, агрегация каналов через разные коробки. Минус в том, что обновление прошивки перезагружает весь стек целиком. В критичных сегментах вместо стека резервируют на уровне маршрутизации.

Когда отгрузите

Позиция в наличии на складе в Китае. Срок поставки 14 рабочих дней до Москвы с таможенным оформлением. Цена в рублях, НДС 22 %, артикул для счёта 98012432. Блок питания и трансиверы SFP+ подбираем отдельными строками спецификации.

Что с гарантией

На оборудование действует заводская гарантия вендора. Стандартный срок от 12 до 36 месяцев, он зависит от производителя и модели и указан в спецификации и счёте. По запросу подключаем расширенную гарантию до 60 месяцев за отдельную плату. Замену организуем через тот же склад в Китае, откуда идёт поставка. Условия целиком на странице Гарантийное обслуживание.

Характеристики позиции 98012432
Количество портов доступа	24
Скорость портов доступа	1 Гбит/с
Тип портов	медные
Порты Uplink	4 × 10 Гбит/с
Скорость Uplink	10 Гбит/с
Количество портов Uplink	4
Стандарт PoE	PoE+ (802.3at)
Комплектность питания	без блока питания
Всего портов, с Uplink	28
Бюджет PoE	840 Вт
Пропускная способность стека	80 Гбит/с
Типовая мощность, Вт	35,98
Вес нетто, кг	4,95
Вес брутто, кг	7,40
Максимальная мощность, Вт	50,60
Габариты В×Ш×Г, мм	43,6 × 442,0 × 420,0
Серия	S5735
Заказывается отдельно	блок питания
Единица поставки	штука
Снятие с продажи	2027-12-31
Окончание поддержки	2032-12-31

Документация Huawei

Об устройстве

Исполнение S5735-S24P4XEZ-V2, парт-номер 98012432. Состав: 24 порта 10/100/1000BASE-T с PoE+, 4 порта 10GE SFP+, 2 стековых порта 12GE, слот карты расширения, без блока питания.

Фиксированные коммутаторы Ethernet серии S Huawei строит на одной аппаратной платформе: шасси, система питания, система охлаждения и блок управления коммутацией (SCU). Работают они на уровне доступа и агрегации, через них же идёт трафик корпоративной сети.

Первая версия ПО, в которой поддержан этот парт-номер, это V600R024C00.

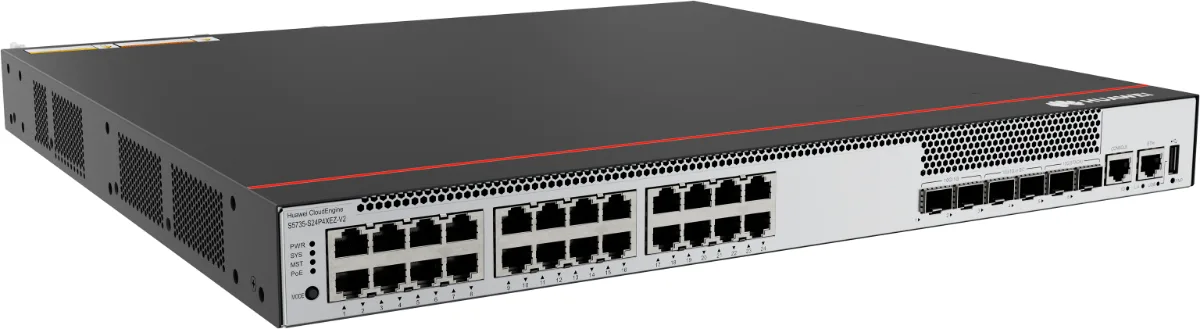

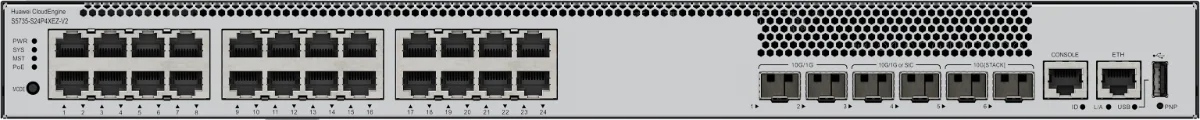

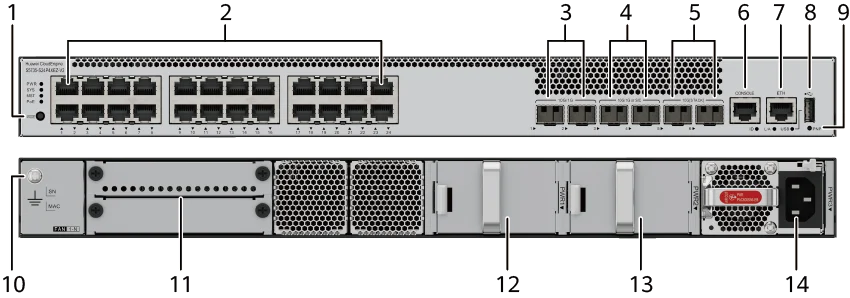

Портовая панель

1Одна кнопка MODE
2Двадцать четыре порта 10/100/1000BASE-T с PoE+
3Два порта 10GE SFP+
4Два порта 10GE SFP+. Вместе с задней картой они не работают.
5Два стековых порта
6Один консольный порт
7Один порт управления ETH
8Один порт USB
9Одна кнопка PNP. Удержание дольше шести секунд сбрасывает настройки к заводским, короткое нажатие перезагружает коммутатор. Перезагрузка прерывает работу сети, поэтому нажимайте кнопку осознанно.

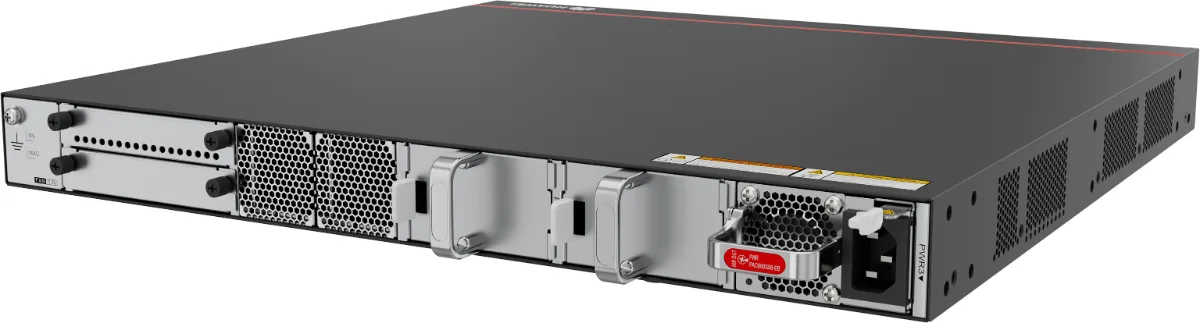

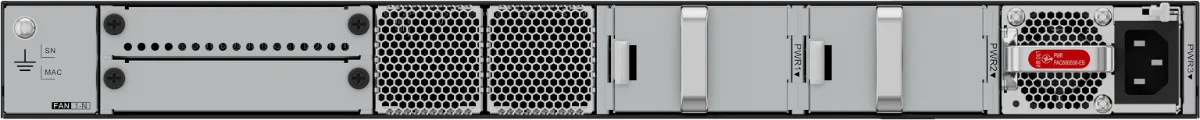

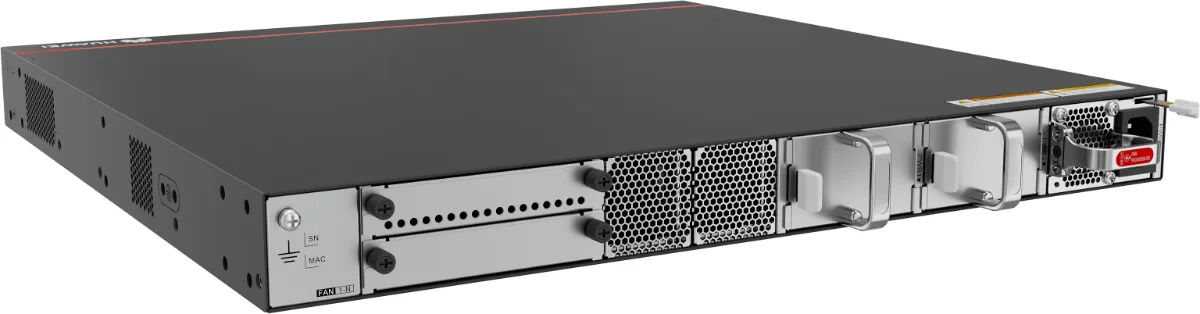

10Винт заземления. Работает с кабелем заземления.
11Слот карты зарезервирован и пока не используется.
12Слот питания 1. Подходят блоки PAC600S56-EB, PAC1000S56-EB (02314APU), PAC1000S56-EB (02314APU-001), PDC1000S56-EB
13Слот питания 2. Подходят блоки PAC600S56-EB, PAC1000S56-EB (02314APU), PAC1000S56-EB (02314APU-001), PDC1000S56-EB
14Слот питания 3. Подходят блоки PAC600S56-EB, PAC1000S56-EB (02314APU), PAC1000S56-EB (02314APU-001), PDC1000S56-EB

Порты и интерфейсы

Порт	Разъём	Описание	Что подходит
Порт 10/100/1000BASE-T	RJ45	Порт 10/100/1000BASE-T принимает и передаёт данные на 10, 100 или 1 000 Мбит/с.	Кабель Ethernet
Порт 10GE SFP+	SFP+	Порт 10GE SFP+ автоматически переходит на 1 000 Мбит/с и передаёт данные на 1 000 Мбит/с или 10 Гбит/с.	Оптические модули GE eSFP, GE-CWDM eSFP, GE-DWDM eSFP, медные модули GE SFP, оптические модули 10GE SFP+, 10GE-CWDM SFP+ и 10GE-DWDM SFP+, медные модули 10GE SFP+, удалённые оптические модули PEN. Медные кабели SFP+ длиной 1 и 3 м, кабели AOC SFP+ на 10 м, выделенные стековые кабели SFP+ длиной 0,5 и 1,5 м только для стека без настройки, а начиная с V600R025C10 ещё и кабель на 3 м.
Стековый порт	SFP+	Стековые порты соединяют несколько коммутаторов стековыми кабелями в одно логическое устройство. Настраивать их не нужно. С выделенными кабелями SFP+ длиной 0,5 или 1,5 м скорость одного порта поднимается до 12 Гбит/с по умолчанию.	Медные кабели SFP+ длиной 1 м, выделенные стековые кабели SFP+ длиной 0,5 и 1,5 м
Консольный порт	RJ45	Консольный порт служит для настройки с места.	Консольный кабель
Порт управления ETH	RJ45	Через порт управления ETH коммутатор подключают к терминалу настройки или станции управления сетью.	Кабель Ethernet
Порт USB	USB 2.0 Type A	В порт USB ставят накопитель для обновления коммутатора, переноса конфигурации и других файлов. Поддерживается только USB 2.0. Накопители разных производителей ведут себя по-разному: если один не читается, возьмите другой.	USB-накопитель

Индикаторы и кнопки

Набор индикаторов у S5735-S24P4XEZ-V2 такой же, как у S5735-S24P8J4XEZ-V2.

PWRИндикатор блока питания

не горитКоммутатор обесточен.
зелёный, горит ровноПитание в норме.
жёлтый, горит ровноВ коммутаторе несколько блоков питания, и с одним из слотов что-то не так: блок стоит, но не подключён к сети, либо блок неисправен.

SYSИндикатор состояния системы

не горитСистема не работает.
зелёный, мигает быстроСистема запускается.
зелёный, горит ровноНа этапе подготовки к запуску индикатор SYS горит зелёным не дольше 30 секунд.
зелёный, мигает медленноСистема работает нормально.
красный, горит ровноПосле регистрации система работает нештатно, либо есть авария вентилятора, блока питания, оптического модуля или перегрева.

MSTИндикатор стека

не горитВ режиме по умолчанию: коммутатор резервный или ведомый в стеке, либо стекирование вообще выключено. В режиме переключения индикаторов: режим стека не выбран.
зелёный, горит ровноВыбран режим стека. Коммутатор резервный или ведомый, индикаторы портов показывают его номер в стеке.
зелёный, мигаетВ режиме по умолчанию: коммутатор ведущий в стеке или работает отдельно с включённым стекированием. В режиме переключения индикаторов: выбран режим стека, коммутатор ведущий или одиночный, индикаторы портов показывают его номер в стеке. Через 45 секунд индикаторы возвращаются в режим состояния.

PoEИндикатор PoE

не горитРежим PoE не выбран.
зелёный, горит ровноВыбран режим PoE, индикаторы портов показывают состояние PoE на каждом порту.

MODEКнопка смены режима

-Первое нажатие кнопки переводит индикаторы портов в режим стека, они показывают номер коммутатора в стеке. Второе нажатие переводит их в режим PoE, где видно состояние PoE на каждом порту. Третье возвращает режим по умолчанию, где видно наличие соединения и активность. Если в течение 45 секунд кнопку не нажимать, индикаторы сами вернутся в режим по умолчанию, а индикатор PoE погаснет.

Индикатор медного порта, по одному на порт

Расположение порта показывает стрелка на корпусе: вниз это нижний ряд, вверх верхний.

Значение индикаторов портов зависит от выбранного режима, режимы описаны ниже. Если на плате устройства пропало питание, индикаторы последних четырёх оптических портов GE, 10GE или 25GE на передней панели мигают зелёным по кругу с интервалом в секунду, каждый горит по 0,25 секунды.

Индикатор оптического порта, по два на порт

У каждого оптического порта два одноцветных индикатора: слева жёлтый ACT, справа зелёный LINK. Расположение порта показывает стрелка на корпусе: вниз это нижний ряд, вверх верхний.

Индикатор оптического порта, по одному на порт

Стрелками показано расположение портов.

IDИндикатор ID

не горитИндикатор ID не задействован, состояние по умолчанию.
синий, горит ровноИндикатор помогает найти нужный коммутатор. Индикатор ID включают и выключают удалённо, чтобы инженер нашёл устройство в стойке.

L/AИндикатор порта управления

не горитПорт управления не подключён.
зелёный, горит ровноПорт управления подключён.
зелёный, мигаетПорт управления передаёт или принимает данные.

USBИндикатор развёртывания с USB

не горитНакопитель не вставлен, либо индикатор неисправен.
зелёный, горит ровноРазвёртывание с USB-накопителя прошло успешно. Если файла конфигурации нет, развёртывание повторяется, и индикатор тоже горит зелёным.
зелёный, мигаетИдёт развёртывание с USB-накопителя.
красный, горит ровноРазвёртывание с USB-накопителя не удалось.

Режим по умолчанию

не горитПорт не подключён или выключен.
зелёный, горит ровноНа порту есть соединение.
зелёный, мигаетПорт передаёт или принимает данные.

Режим стека MST

не горитИндикаторы портов не показывают номер коммутатора в стеке.
зелёный, горит ровноКоммутатор не ведущий в стеке. Если индикатор порта горит ровно, номер этого порта и есть номер коммутатора в стеке.
зелёный, мигаетКоммутатор ведущий в стеке. Если индикатор порта мигает, номер этого порта и есть номер коммутатора в стеке.

Режим PoE

не горитПорт не питает подключённое устройство.
зелёный, горит ровноПорт питает подключённое устройство.
зелёный, мигаетМощность подключённого устройства выше, чем допускает порт или заданный на нём порог, либо устройство не отвечает стандартам IEEE.

Режим скорости. Индикаторы портов переводят в режим скорости командой set device led mode speed diagnostic, через 45 секунд возвращается режим по умолчанию.

не горитПорт не подключён или выключен.
зелёный, горит ровноПорт 10/100/1000BASE-T работает на 10 или 100 Мбит/с. Порт 1GE/10GE SFP+ работает на 1 Гбит/с.
зелёный, мигаетПорт 10/100/1000BASE-T работает на 1 000 Мбит/с. Порт 1GE/10GE SFP+ работает на 10 Гбит/с.

Режим по умолчанию, индикатор LINK

не горитПорт не подключён или выключен.
зелёный, горит ровноНа порту есть соединение.

Режим по умолчанию, индикатор ACT

не горитПорт не подключён, выключен, либо данные не передаются и не принимаются.
жёлтый, мигаетПорт передаёт или принимает данные.

Режим скорости (индикатор LINK). Индикаторы портов переводятся в режим скорости командой set device led mode speed diagnostic. Через 45 секунд возвращается обычный режим.

не горитПорт не подключён или выключен.
зелёный, горит ровноПорт 100M/1GE/2.5GE SFP+: порт работает на скорости 100 Мбит/с или 1 Гбит/с. Порт 1GE/10GE SFP+: порт работает на скорости 1 Гбит/с.
зелёный, мигаетПорт 100M/1GE/2.5GE SFP+: порт работает на скорости 2,5 Гбит/с. Порт 1GE/10GE SFP+: порт работает на скорости 10 Гбит/с.

Питание и бюджет PoE

Коммутатор с PoE и тремя слотами питания, в каждый ставят блок PoE на 1000 или на 600 Вт. Съёмные блоки PoE с питанием AC и DC можно ставить в один коммутатор вместе.

Блок питания 1	Блок питания 2	Блок питания 3	Доступная мощность PoE	Портов под нагрузкой: af / at
1 000 Вт AC (220 В)	–	–	840 Вт	24 / 24
1 000 Вт AC (110 В)	–	–	774 Вт	24 / 24
1 000 Вт DC	–	–	840 Вт	24 / 24
600 Вт AC (220 В)	–	–	532 Вт	24 / 17
600 Вт AC (110 В)	–	–	247 Вт	16 / 8
1 000 Вт AC (220 В) 1 000 Вт DC	1 000 Вт AC (220 В), 1 000 Вт DC	–	840 Вт	24 / 24
1 000 Вт AC (110 В) 1 000 Вт DC	1 000 Вт AC (110 В)	–	840 Вт	24 / 24
600 Вт AC (220 В)	600 Вт AC (220 В)	–	840 Вт	24 / 24
1 000 Вт AC (220 В) 1 000 Вт DC	600 Вт AC (220 В)	–	840 Вт	24 / 24
600 Вт AC (110 В)	600 Вт AC (110 В)	–	532 Вт	24 / 17
1 000 Вт AC (220 В) 1 000 Вт DC	1 000 Вт AC (220 В), 1 000 Вт DC	1 000 Вт AC (220 В), 1 000 Вт DC	840 Вт	24 / 24
600 Вт AC (220 В)	600 Вт AC (220 В)	600 Вт AC (220 В)	840 Вт	24 / 24
1 000 Вт AC (220 В) 1 000 Вт DC	1 000 Вт AC (220 В), 1 000 Вт DC	600 Вт AC (220 В)	840 Вт	24 / 24
1 000 Вт AC (220 В) 1 000 Вт DC	600 Вт AC (220 В)	600 Вт AC (220 В)	840 Вт	24 / 24
1 000 Вт AC (110 В) 1 000 Вт DC	1 000 Вт AC (110 В), 1 000 Вт DC	1 000 Вт AC (110 В)	840 Вт	24 / 24
600 Вт AC (110 В)	600 Вт AC (110 В)	600 Вт AC (110 В)	817 Вт	24 / 24

Классы в последней колонке это 802.3af по 15,4 Вт на порт и 802.3at по 30 Вт.

Если в коммутаторе стоит несколько блоков питания, они питают подключённые устройства с распределением нагрузки.

PAC1000S56-EB (02314APU)

Парт-номер 02314APU. Вход 100 … 130 В и 200 … 240 В переменного тока, 50/60 Гц, либо 240 В постоянного. Номинальная мощность 900 Вт при входе 100 … 130 В переменного тока и 1 000 Вт при 200 … 240 В переменного тока либо 240 В постоянного.

Параметр	Значение
Описание	Блок питания PoE 1 000 Вт, AC и 240 В DC (корпус шириной 66 мм, выброс воздуха со стороны панели питания)
Парт-номер	02314APU
Модель	PAC1000S56-EB

Изображения в документе справочные, внешний вид зависит от конкретного исполнения.

1Вентиляционное отверстие
2Метка направления воздуха (выход)
3Ручка
4Индикатор работы
5Разъём питания C13
6Защёлка

Индикатор работы

зелёный, горит ровноВыход блока питания в норме.
зелёный, часто мигает, 4 ГцЗагрузка без остановки работы
не горитБлок питания включён, но не вставлен в систему. Либо вход в норме, а выхода нет из-за защиты от перегрева, повышенного выходного тока, повышенного выходного напряжения, короткого замыкания или отказа компонента. Либо вход ненормален или отсутствует.

Функции и возможности	Описание
Защита от повышенного входного напряжения	В этом состоянии защиты блок питания выключается и прекращает подачу. После устранения неисправности блок сам возобновляет работу.
Защита от пониженного входного напряжения	В этом состоянии защиты блок питания выключается и прекращает подачу. После устранения неисправности блок сам возобновляет работу.
Защита от повышенного выходного напряжения	В этом состоянии защиты блок питания работает в прерывистом режиме. После устранения неисправности он сам возобновляет подачу питания.
Защита от повышенного выходного тока	В этом состоянии защиты блок питания работает в прерывистом режиме. Если он входит в этот режим несколько раз, выход блокируется и автоматически не восстанавливается.
Защита от короткого замыкания на выходе	В этом состоянии защиты блок питания работает в прерывистом режиме. Если он входит в этот режим несколько раз, выход блокируется и автоматически не восстанавливается.
Защита от перегрева	Когда температура блока питания превышает заданный порог, блок прекращает подачу питания. После возврата температуры в рабочий диапазон подача возобновляется автоматически.

Параметр	Значение
Габариты без упаковки В×Ш×Г, мм	40 × 66 × 215 мм
Вес без упаковки, кг	1,1 кг
Число входов	1
Номинальное входное напряжение, В	от 100 до 130 В AC, 50 или 60 Гц; от 200 до 240 В AC, 50 или 60 Гц; 240 В DC
Диапазон входного напряжения, В	от 90 до 290 В AC, от 45 до 66 Гц; от 190 до 290 В DC
Наибольший входной ток, А	от 100 до 130 В AC: 12 А; от 200 до 240 В AC: 8 А; 240 В DC: 8 А
Номинальное выходное напряжение, В	53,5 или 55,5 В
Номинальный выходной ток, А	18,69 А при 53,5 В, 18,02 А при 55,5 В
Номинальная выходная мощность, Вт	вход от 100 до 130 В AC: суммарно 900 Вт; вход от 200 до 240 В AC и 240 В DC: суммарно 1 000 Вт
Способ отвода тепла	Отвод тепла вентилятором
Горячая замена	Поддерживается

PAC1000S56-EB (02314APU-001)

Параметр	Значение
Описание	Блок питания PoE 1 000 Вт, AC и 240 В DC (корпус шириной 66 мм, выброс воздуха со стороны панели питания)
Парт-номер	02314APU-001
Модель	PAC1000S56-EB

Изображения в документе справочные, внешний вид зависит от конкретного исполнения.

1Вентиляционное отверстие
2Метка направления воздуха (выход)
3Ручка
4Индикатор работы
5Разъём питания C13
6Защёлка

Индикатор работы

зелёный, горит ровноВыход блока питания в норме.
зелёный, часто мигает, 4 ГцЗагрузка без остановки работы
не горитБлок питания включён, но не вставлен в систему. Либо вход в норме, а выхода нет из-за защиты от перегрева, повышенного выходного тока, повышенного выходного напряжения, короткого замыкания или отказа компонента. Либо вход ненормален или отсутствует.

Функции и возможности	Описание
Защита от повышенного входного напряжения	В этом состоянии защиты блок питания выключается и прекращает подачу. После устранения неисправности блок сам возобновляет работу.
Защита от пониженного входного напряжения	В этом состоянии защиты блок питания выключается и прекращает подачу. После устранения неисправности блок сам возобновляет работу.
Защита от повышенного выходного напряжения	В этом состоянии защиты блок питания работает в прерывистом режиме. После устранения неисправности он сам возобновляет подачу питания.
Защита от повышенного выходного тока	В этом состоянии защиты блок питания работает в прерывистом режиме. Если он входит в этот режим несколько раз, выход блокируется и автоматически не восстанавливается.
Защита от короткого замыкания на выходе	В этом состоянии защиты блок питания работает в прерывистом режиме. Если он входит в этот режим несколько раз, выход блокируется и автоматически не восстанавливается.
Защита от перегрева	Когда температура блока питания превышает заданный порог, блок прекращает подачу питания. После возврата температуры в рабочий диапазон подача возобновляется автоматически.

Параметр	Значение
Габариты без упаковки В×Ш×Г, мм	40 × 66 × 215 мм
Вес без упаковки, кг	1,1 кг
Число входов	1
Номинальное входное напряжение, В	от 100 до 130 В AC, 50 или 60 Гц; от 200 до 240 В AC, 50 или 60 Гц; от 125 до 240 В DC
Диапазон входного напряжения, В	от 90 до 290 В AC, от 45 до 66 Гц; от 100 до 290 В DC
Наибольший входной ток, А	от 100 до 130 В AC: 12 А; от 200 до 240 В AC: 8 А; 240 В DC: 8 А
Номинальное выходное напряжение, В	53,5 или 55,5 В
Номинальный выходной ток, А	18,69 А при 53,5 В, 18,02 А при 55,5 В
Номинальная выходная мощность, Вт	вход от 100 до 190 В DC: суммарно 400 Вт; вход от 100 до 130 В AC: суммарно 900 Вт; вход от 200 до 240 В AC и от 190 до 240 В DC: суммарно 1 000 Вт
Способ отвода тепла	Отвод тепла вентилятором
Горячая замена	Поддерживается

PDC1000S56-EB (Блок питания PoE DC 1 000 Вт (корпус шириной 66 мм, выброс воздуха со стороны панели питания))

Парт-номер 02313XRB. Вход от минус 48 до минус 60 В постоянного тока. Номинальная мощность 1 000 Вт.

Параметр	Значение
Описание	Блок питания PoE DC 1 000 Вт (корпус шириной 66 мм, выброс воздуха со стороны панели питания)
Парт-номер	02313XRB
Модель	PDC1000S56-EB

Изображения в документе справочные, внешний вид зависит от конкретного исполнения.

PDC1000S56-EB (Блок питания PoE DC 1000 Вт (корпус шириной 66 мм, выброс воздуха со стороны панели питания)) — PDC1000S56-EB (Блок питания PoE DC 1 000 Вт (корпус шириной 66 мм, выброс воздуха со стороны панели питания))

1Защёлка
2Индикатор работы
3Вентиляционное отверстие
4Ручка
5Метка направления воздуха (выход)
6Разъём питания

STATИндикатор работы

зелёный, горит ровноВыход блока питания в норме.
зелёный, часто мигает, 4 ГцЗагрузка без остановки работы
не горитБлок питания включён, но не вставлен в систему. Либо вход в норме, а выхода нет из-за защиты от перегрева, повышенного выходного тока, повышенного выходного напряжения, короткого замыкания или отказа компонента. Либо вход ненормален или отсутствует.

Функции и возможности	Описание
Защита от пониженного входного напряжения	В этом состоянии защиты блок питания выключается и прекращает подачу. После устранения неисправности блок сам возобновляет работу.
Защита от повышенного выходного напряжения	В этом состоянии защиты выход блокируется, и блок питания не возобновляет подачу автоматически.
Защита от повышенного выходного тока	В этом состоянии защиты блок питания работает в прерывистом режиме. Если он входит в этот режим несколько раз, выход блокируется и автоматически не восстанавливается.
Защита от короткого замыкания на выходе	В этом состоянии защиты блок питания работает в прерывистом режиме. Если он входит в этот режим несколько раз, выход блокируется и автоматически не восстанавливается.
Защита от перегрева	Когда температура блока питания превышает заданный порог, блок прекращает подачу питания. После возврата температуры в рабочий диапазон подача возобновляется автоматически.

Параметр	Значение
Габариты без упаковки В×Ш×Г, мм	40 × 66 × 215 мм
Вес без упаковки, кг	1 кг
Число входов	1
Номинальное входное напряжение, В	от −48 до −60 В DC
Диапазон входного напряжения, В	от −38,4 до −72 В DC
Наибольший входной ток, А	30 А
Номинальное выходное напряжение, В	53,5 или 55,5 В
Номинальный выходной ток, А	18,69 А при 53,5 В, 18,02 А при 55,5 В
Номинальная выходная мощность, Вт	1 000 Вт
Способ отвода тепла	Отвод тепла вентилятором
Горячая замена	Поддерживается

Охлаждение и направление обдува

У коммутатора два встроенных вентилятора. Воздух заходит слева, справа и спереди, выходит через заднюю панель.

Схема показывает только направление обдува, вид устройства условный.

Стекирование

Выделенные стековые кабели это тоже медные кабели, они нужны для объединения устройств в стек. Стек на таких кабелях собирается без настройки.

Модель	Длина	Электрические параметры	Радиус изгиба	Разъём	Парт-номер
SFP+STACK-CU0M5	0,5 м	Пассивный	25 мм	SFP+ в SFP+	02311VGK
SFP+STACK-CU1M5	1,5 м	Пассивный	25 мм	SFP+ в SFP+	02311VGN
SFP+STACK-CU3M	3 м	Пассивный	25 мм	SFP+ в SFP+	02315LYV
SFP28-STACK-CU0M5	0,5 м	Пассивный	35 мм	SFP28 в SFP28	02315BQJ
SFP28-STACK-CU1M5	1,5 м	Пассивный	35 мм	SFP28 в SFP28	02315BQK
SFP28-STACK-CU3M	3 м	Пассивный	35 мм	SFP28 в SFP28	02315LYU
QSFP-100G-CU2M	2 м	Пассивный	45 мм	QSFP28 в QSFP28	02313HVK

Совместимые модули и кабели

Кабель Ethernet

Через кабель Ethernet к консольному порту устройства подключается терминал обслуживания, с него ведут местное или удалённое обслуживание.

По частоте и отношению сигнала к шуму распространённые сетевые кабели делятся на категорию 5 (Cat 5), категорию 5e (Cat 5e) и категорию 6 (Cat 6). Это витые пары с разъёмами RJ45 и дальностью до 100 м. Есть также категории 1, 2, 3, 4, 6a и 7. Чем выше номер, тем новее стандарт, выше полоса пропускания и цена.

По наличию экрана кабели делят на STP (экранированная витая пара) и UTP (неэкранированная). Экранированный вариант снижает излучение, закрывает данные от перехвата и защищает линию от внешних электромагнитных помех. При равной категории он быстрее, но дороже и сложнее в укладке. Неэкранированный дешевле, легче, гибче, и на обычных сетях разница почти не проявляется, поэтому в большинстве случаев ставят его. Полный дуплекс на 10 Гбит/с держит только экранированный кабель категории 7.

Категория кабеля	Где применяется	Рабочая частота	Максимальная скорость	Дальность
Cat 5	сети 100Base-T и 10Base-T	от 1 до 100 МГц	100 Мбит/с	100 м
Cat 5e	сети 1000Base-T	от 1 до 100 МГц	1 000 Мбит/с	100 м
Cat 6	сети 1000Base-T	от 1 до 250 МГц	1 000 Мбит/с	100 м
Cat 6a	сети 10GBase-T	от 1 до 500 МГц	10 Гбит/с	100 м
Cat 7	сети 10GBase-T	от 1 до 600 МГц	10 Гбит/с	100 м

Кабели Ethernet делятся на прямые и перекрёстные.

Прямой кабель: витые пары в разъёмах RJ45 на обоих концах обжаты в одном порядке. Прямым кабелем соединяют устройства разных типов, например компьютер и коммутатор.
Перекрёстный кабель: витые пары в разъёмах RJ45 на концах обжаты в разном порядке. Перекрёстным кабелем соединяют устройства или интерфейсы одного типа, например два компьютера.

Прямой и перекрёстный кабели различаются только порядком жил, на передачу данных это не влияет.

Модели Huawei серии S принимают и прямой, и перекрёстный кабель: порт сам определяет тип кабеля.

Ставьте экранированные кабели Ethernet, если устройство соответствует EN 50121-4 и работает в условиях этого стандарта.

Оптические модули GE eSFP

Модуль	Парт-номер	Стандарт	Разъём	Волокно	Скорость	Дальность
LE2MGSC40DE0	02310KVV	1000BASE-BX	LC	одномодовое	1 Гбит/с	одномодовое волокно: 40 км
LE2MGSC40ED0	02310KVU	1000BASE-BX	LC	одномодовое	1 Гбит/с	одномодовое волокно: 40 км
S-SFP-GE-LH40-SM1310	02317346	1000BASE-EX (нестандартный)	LC	одномодовое	1 Гбит/с	одномодовое волокно: 40 км
S-SFP-GE-LH40-SM1550	02317347	нестандартный	LC	одномодовое	1 Гбит/с	одномодовое волокно: 40 км
S-SFP-GE-LH80-SM1550	02317348	1000BASE-ZX	LC	одномодовое	1 Гбит/с	одномодовое волокно: 80 км
SFP-GE-BXU1-SC	02310TQH	нестандартный	SC	одномодовое	1 Гбит/с	одномодовое волокно: 10 км
SFP-GE-EX-C	02312UUD	1000BASE-EX (нестандартный)	LC	одномодовое	1 Гбит/с	одномодовое волокно: 40 км
SFP-GE-LX-SM1310	02315200	1000BASE-LX10/LH	LC	одномодовое	1 Гбит/с	одномодовое волокно: 10 км
SFP-GE-LX-SM1310-BIDI	02315285	1000BASE-BX10	LC	одномодовое	1 Гбит/с	одномодовое волокно: 10 км
SFP-GE-LX-SM1490-BIDI	02315286	1000BASE-BX10	LC	одномодовое	1 Гбит/с	одномодовое волокно: 10 км
SFP-GE-LX10-C	02312UUC	1000BASE-LX10/LH	LC	одномодовое	1 Гбит/с	одномодовое волокно: 10 км
SFP-GE-SX-C	02312UUB	1000BASE-SX	LC	многомодовое	1 Гбит/с	многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км; многомодовое (OM3/OM4): 1 км
SFP-GE-ZBXD1	02311DDB	нестандартный	LC	одномодовое	1 Гбит/с	одномодовое волокно: 80 км
SFP-GE-ZBXU1	02311DDC	нестандартный	LC	одномодовое	1 Гбит/с	одномодовое волокно: 80 км
eSFP-GE-SX-MM850	02315204	1000BASE-SX	LC	многомодовое	1 Гбит/с	многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км; многомодовое (OM3/OM4): 1 км
OGSC10DD0	02310LJH	1000BASE-LX10/LH	LC	одномодовое	1 Гбит/с	одномодовое волокно: 10 км
OGSC40DD0	02310LJJ	нестандартный	LC	одномодовое	1 Гбит/с	одномодовое волокно: 40 км
OGSM01880	02310LJG	1000BASE-SX	LC	многомодовое	1 Гбит/с	многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км
SFP-GE-BX-D1-I	02311DMA	1000BASE-BX	LC	одномодовое	1 Гбит/с	одномодовое волокно: 10 км
SFP-GE-BX-U1-I	02311DMF	1000BASE-BX	LC	одномодовое	1 Гбит/с	одномодовое волокно: 10 км
SFP-GE-BX40-D-I	02312TMC	1000BASE-BX	LC	одномодовое	1 Гбит/с	одномодовое волокно: 40 км
SFP-GE-BX40-U-I	02312TMB	1000BASE-BX	LC	одномодовое	1 Гбит/с	одномодовое волокно: 40 км
eSFP-GE-SX-MM850	02313URD	1000BASE-SX	LC	многомодовое	1 Гбит/с	многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км; многомодовое (OM3/OM4): 1 км
SFP-GE-LX-SM1310	02313URF	1000BASE-LX10/LH	LC	одномодовое	1 Гбит/с	одномодовое волокно: 10 км
SFP-GE-SX-C	02314KKF	1000BASE-SX	LC	многомодовое	1 Гбит/с	многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км; многомодовое (OM3/OM4): 1 км
SFP-GE-LX-SM1310-BIDI	02314KKJ	1000BASE-BX10	LC	одномодовое	1 Гбит/с	одномодовое волокно: 10 км
SFP-GE-LX-SM1490-BIDI	02314KKH	1000BASE-BX10	LC	одномодовое	1 Гбит/с	одномодовое волокно: 10 км
SFP-GE-ER-I	02315RHK	нестандартный	LC	одномодовое	от 125 Мбит/с до 2,67 Гбит/с	одномодовое волокно: 40 км

Спецификации этих позиций Huawei в этом документе не приводит: eSFP-GE-ZX100-SM1550.

Медные модули GE SFP

Модуль	Парт-номер	Стандарт	Разъём	Волокно	Скорость	Дальность
SFP-1000BaseT	02314171	1000BASE-T	RJ45	-	10 Мбит/с, 100 Мбит/с, 1 Гбит/с	кабель Ethernet: 0,1 км
SFP-1000BaseT	02313URG	1000BASE-T	RJ45	-	10 Мбит/с, 100 Мбит/с, 1 Гбит/с	кабель Ethernet: 0,1 км
SFP-1000BaseT-G2	02314BDD	1000BASE-T	RJ45	-	10 Мбит/с, 100 Мбит/с, 1 Гбит/с	кабель Ethernet: 0,1 км

Оптические модули 10GE SFP+

Модуль	Парт-номер	Стандарт	Разъём	Волокно	Скорость	Дальность
OSX010000	02318170	10GBASE-LR	LC	одномодовое	10 Гбит/с	одномодовое волокно: 10 км
OSX040N01	02310CNF	10GBASE-ER	LC	одномодовое	10 Гбит/с	одномодовое волокно: 40 км
SFP-10G-ER-1310	02311RLX	нестандартный, совместим с 10Gbase-ER	LC	одномодовое	10 Гбит/с	одномодовое волокно: 40 км
SFP-10G-ER-C	02312UUH	10GBASE-ER	LC	одномодовое	10 Гбит/с	одномодовое волокно: 40 км
SFP-10G-ER-SM1270-BIDI	02311BJC	10GBASE-BX	LC	одномодовое	10 Гбит/с	одномодовое волокно: 40 км
SFP-10G-ER-SM1330-BIDI	02311BJB	10GBASE-BX	LC	одномодовое	10 Гбит/с	одномодовое волокно: 40 км
SFP-10G-LR-C	02312UUG	10GBASE-LR	LC	одномодовое	10 Гбит/с	одномодовое волокно: 10 км
SFP-10G-SR-C	02312UUE	10GBASE-SR	LC	многомодовое	10 Гбит/с	многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,026 км; многомодовое (OM1): 0,033 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,066 км; многомодовое (OM2): 0,082 км; многомодовое (OM3): 0,3 км; многомодовое (OM4): 0,4 км
SFP-10G-USR	02310MNW	10GBASE-USR (нестандартный)	LC	многомодовое	10 Гбит/с	многомодовое (OM3): 0,1 км
SFP-10G-ZR	02310SNN	10GBASE-ZR	LC	одномодовое	10 Гбит/с	одномодовое волокно: 80 км
OSX010000	02313URK	10GBASE-LR	LC	одномодовое	10 Гбит/с	одномодовое волокно: 10 км
SFP-10G-USR	02313URN	10GBASE-USR (нестандартный)	LC	многомодовое	10 Гбит/с	многомодовое (OM3): 0,1 км
SFP+10GE-LH10-SM1310	02311MUU	10GBASE-LR	LC	одномодовое	10 Гбит/с	одномодовое волокно: 10 км
SFP-10G-BXD1	02310QDT	10GBASE-BX	LC	одномодовое	10 Гбит/с	одномодовое волокно: 10 км
SFP-10G-BXU1	02310QBJ	10GBASE-BX	LC	одномодовое	10 Гбит/с	одномодовое волокно: 10 км
SFP-10G-SR	02311SKW	10GBASE-SR	LC	многомодовое	10 Гбит/с	многомодовое (OM3): 0,3 км
SFP-10G-iLR	02311BJJ	10GBASE-iLR (нестандартный)	LC	одномодовое	10 Гбит/с	одномодовое волокно: 1,4 км
SFP-10G-iLR-C	02312UUF	10GBASE-iLR (нестандартный)	LC	одномодовое	10 Гбит/с	одномодовое волокно: 1,4 км
SFP-10G-LR-I	02313ABG	10GBASE-LR	LC	одномодовое	10 Гбит/с	одномодовое волокно: 10 км
OSX040N01	02314KKG	10GBASE-ER	LC	одномодовое	10 Гбит/с	одномодовое волокно: 40 км
SFP-10G-LR	02313URL	10GBASE-LR	LC	одномодовое	10 Гбит/с	одномодовое волокно: 10 км
SFP-10G-LR-C	02314KKE	10GBASE-LR	LC	одномодовое	10 Гбит/с	одномодовое волокно: 10 км
SFP-10G-LR	02310QDJ	10GBASE-LR	LC	одномодовое	10 Гбит/с	одномодовое волокно: 10 км
SFP-10G-LR-I	02314LBW	10GBASE-LR	LC	одномодовое	10 Гбит/с	одномодовое волокно: 10 км
SFP-10G-ZR-BXD1	02315GJC	10GBASE-ZR	LC	одномодовое	10 Гбит/с	одномодовое волокно: 80 км
SFP-10G-ZR-BXU1	02315GJB	10GBASE-ZR	LC	одномодовое	10 Гбит/с	одномодовое волокно: 80 км
SFP-10G-LR	02315NNR	10GBASE-LR	LC	одномодовое	10 Гбит/с	одномодовое волокно: 10 км

Спецификации этих позиций Huawei в этом документе не приводит: OMXD30000 (02318169), OMXD30000 (02313URC).

Медные модули 10GE SFP+

SFP-10GBaseT-SR

Оптические модули 10GE-CWDM SFP+

Модуль	Парт-номер	Стандарт	Разъём	Волокно	Скорость	Дальность
SFP-10G-ZCW1471	02310SSG	10G-CWDM	LC	одномодовое	10 Гбит/с	одномодовое волокно: 70 км
SFP-10G-ZCW1491	02310SSF	10G-CWDM	LC	одномодовое	10 Гбит/с	одномодовое волокно: 70 км
SFP-10G-ZCW1511	02310SSE	10G-CWDM	LC	одномодовое	10 Гбит/с	одномодовое волокно: 70 км
SFP-10G-ZCW1531	02310SSD	10G-CWDM	LC	одномодовое	10 Гбит/с	одномодовое волокно: 70 км
SFP-10G-ZCW1551	02310SSC	10G-CWDM	LC	одномодовое	10 Гбит/с	одномодовое волокно: 70 км
SFP-10G-ZCW1571	02310SSB	10G-CWDM	LC	одномодовое	10 Гбит/с	одномодовое волокно: 70 км
SFP-10G-ZCW1591	02310SSA	10G-CWDM	LC	одномодовое	10 Гбит/с	одномодовое волокно: 70 км
SFP-10G-ZCW1611	02310SRY	10G-CWDM	LC	одномодовое	10 Гбит/с	одномодовое волокно: 70 км

Оптические модули 10GE-DWDM SFP+

SFP-10G-ZDWT

Габариты, монтаж и условия эксплуатации

Параметр	Значение
Габариты без упаковки В×Ш×Г, мм	Базовые габариты без выступающих частей: 43,6 × 442,0 × 420,0 мм. Наибольшие габариты, где глубина считается от портов до выступов сзади: 43,6 × 442,0 × 446,0 мм
Габариты с упаковкой В×Ш×Г, мм	185,0 × 650,0 × 550,0 мм
Вес без упаковки, кг	4,95 кг
Вес с упаковкой, кг	7,40 кг
Шум при обычной температуре, звуковая мощность, дБ(А)	Три блока 600 Вт AC PoE при нагрузке 30 %: 49 дБ(А). Три блока 1 000 Вт AC PoE: 48,5 дБ(А). Три блока 1 000 Вт DC PoE: 47,3 дБ(А)
Шум при обычной температуре, звуковое давление, дБ(А)	Три блока 600 Вт AC PoE при нагрузке 30 %: 37 дБ(А). Три блока 1 000 Вт AC PoE: 36,9 дБ(А). Три блока 1 000 Вт DC PoE: 35,5 дБ(А)
Рабочая температура, °C	от −5 до +50 °C
Допустимая скорость изменения температуры, °C	На высоте от 1800 до 5 000 м предельная рабочая температура падает на 1 °C с каждыми 220 м подъёма. При температуре ниже 0 °C устройство не запускается.
Температура хранения, °C	от −40 до +70 °C
Рабочая влажность	от 5 до 95%, без конденсата
Рабочая высота над уровнем моря, м	от 0 до 5 000 м
Высота хранения, м	от 0 до 5 000 м

Технические характеристики

Параметр	Значение
Высота корпуса, U	1 U
Материал корпуса	Металл
Типовая мощность, Вт	35,98 Вт
Типовое тепловыделение, БТЕ/ч	122,77 БТЕ/ч
Максимальная мощность, Вт	Без PoE: 50,60 Вт с двумя блоками 600 Вт AC, 61,10 Вт с двумя блоками 1 000 Вт AC, 69,90 Вт с двумя блоками 1 000 Вт DC. С полной нагрузкой PoE: 972,00 Вт, из них 840 Вт на PoE, с тремя блоками 1 000 Вт AC
Максимальное тепловыделение, БТЕ/ч	Без PoE: 172,65 с двумя блоками 600 Вт AC, 208,48 с двумя блоками 1 000 Вт AC, 238,51 с двумя блоками 1 000 Вт DC. С полной нагрузкой PoE: 3316,56, из них 2866,16 на PoE, с тремя блоками 1 000 Вт AC
Мощность без нагрузки, Вт	30,43 Вт
Наработка на отказ, лет	57,72
Наличие	> 0,99999
Число слотов карт расширения	1
Число слотов питания	3
Число вентиляторных модулей	2
Резервирование питания	Резервирование 1+1+1. Съёмные блоки AC и DC можно ставить в одно устройство вместе.
Тип питания	Съёмный блок питания
Номинальное входное напряжение, В	Вход AC: от 100 до 130 В и от 200 до 240 В, 50/60 Гц. Вход HVDC: 240 В. Вход DC: от −48 до −60 В.
Диапазон входного напряжения, В	Вход AC: от 90 до 290 В, от 45 до 65 Гц. Вход HVDC: от 190 до 290 В. Вход DC: от −38,4 до −72 В.
Наибольший входной ток, А	Значения зависят от установленного съёмного блока питания.
Оперативная память	2 ГБ
Флеш-память	Объём: 1 ГБ
Консольный порт	RJ45
Порт управления ETH	RJ45
USB	Поддерживается
RTC	Не поддерживается
Вход RPS	Не поддерживается
Защита от импульсов по питанию, кВ	С блоками питания AC: ±6 кВ дифференциальная и ±6 кВ синфазная. С блоками DC: ±2 кВ дифференциальная и ±4 кВ синфазная.
Степень защиты оболочки	IP20
Тип вентиляторов	Встроенный
Охлаждение	Воздушное охлаждение с автоматической регулировкой оборотов
Направление обдува	Забор воздуха слева, спереди и справа, выброс назад
PoE	Поддерживается
Сертификация	Сертификация по ЭМС, безопасности и производству

Совместимые комплектующие

Парт-номер 02310QBJ
Оптический SFP-модуль Huawei SFP-10G-BXU1
SFP+, 10 Гбит/с, одномодовое, 1270 нм
от 7 358 ₽
Парт-номер 02310QDT
Оптический SFP-модуль Huawei SFP-10G-BXD1
SFP+, 10 Гбит/с, одномодовое, 1330 нм
от 7 358 ₽
Парт-номер 02315204
Оптический SFP-модуль Huawei eSFP-GE-SX-MM850
SFP, 1 Гбит/с, многомодовое, 850 нм
от 1 687 ₽В наличии: 25 шт.
Парт-номер 02311KNQ
AOC-кабель Huawei QSFP-100G-AOC-10M
QSFP28, 100 Гбит/с, 10 м, AOC-кабель
По запросу
Парт-номер 02310QWH
AOC-кабель Huawei SFP-10G-AOC10M
SFP+, 10 Гбит/с, 10 м, AOC-кабель
По запросу
Парт-номер 02310MUH
DAC-кабель Huawei QSFP-40G-CU3M
QSFP+, 40 Гбит/с, 3 м, DAC-кабель
По запросу
Парт-номер 02311VGN
Кабель стекирования Huawei SFP+STACK-CU1M5
1,5 м, кабель стекирования
от 3 616 ₽В наличии: 25 шт.
Парт-номер 02315BQK
Кабель стекирования Huawei SFP28-STACK-CU1M5
1,5 м, кабель стекирования
По запросу
