PoE-коммутатор Huawei S5735-L14P2S-TQA-V2
- 14 × 1 Гбит/с
- 2 × 1 Гбит/с
- PoE+ (802.3at)
- встроенный блок
- Белый импорт. Таможенная декларация на единицу товара, договор с ООО и НДС.
- Более 1 100 проектов, пять инженеров HCIE в штате. Совместимость и конфигурацию проверяем до оплаты.
- Гарантия и сервис по контракту, четыре уровня SLA.
Для какой задачи это исполнение
Экспортный вариант четырнадцатипортовой бесшумной коробки с питанием по проводу: в прайсе Huawei у артикула стоит пометка о поставках только за пределы Китая. Задача та же, что у базового исполнения, закрыть небольшой объект с камерами и точками доступа и сделать это тихо. Артикул позиции 98012275.
Характеристики словами
Медная часть это четырнадцать портов 10/100/1000BASE-T с PoE+ по стандарту 802.3at при общем бюджете 247 Вт, оптическая два аплинка SFP на 1 Гбит/с. Питание встроено, вентиляторов нет. Собственное потребление 21,87 Вт, предел с нагруженными портами 292,30 Вт. Вес 2,6 кг, корпус 43,6 × 250 × 245 мм, то есть уже стандартной стойки.
Что докупить
Пара модулей SFP на 1 Гбит/с, патч-корды и крепление: корпус шириной 250 мм ставят на полку, вешают на стену или сажают в компактный шкаф. Питание считают по списку устройств заранее. И заложите место вокруг корпуса: пассивное охлаждение работает только там, где воздуху есть куда уходить, а в этой модели тепла при полной загрузке немало.
Соседние исполнения
Базовое исполнение того же коммутатора это S5735-L14P2S-QA-V2. Если аплинки нужны на 10 Гбит/с, смотрите S5735-L16LP2X-QA-V2 с облегчённым бюджетом. Экспортная коробка на восемь портов с питанием идёт как S5735-L8P2T4X-TA-V2. Полный перечень на странице серии S5735 и в категории «Коммутаторы доступа и агрегации».
Наличие и поставка
Артикул заказной и редкий, партиями его не возят, поэтому срок обычно длиннее, чем у базового исполнения. Цену подтверждаем при расчёте на дату заказа. Ввоз белый, декларация оформляется на единицу товара, договор с юридическим лицом, НДС. Если сроки критичны, честнее сразу посмотреть базовый артикул: по характеристикам он тот же. Сервис и гарантия по контракту, уровней SLA четыре.
Вопросы и ответы
Чем эта модель отличается от S5735-L14P2S-QA-V2
Каталожным номером и пометкой вендора о поставках за пределы Китая. Порты, бюджет питания, габариты и охлаждение совпадают. Разница видна только в характеристиках третьего знака: 21,87 Вт против 21,67 Вт собственного потребления и 2,6 кг против 2,58 кг веса. На работу в сети это не влияет никак.
Есть ли смысл искать именно экспортный артикул
Смысл возникает в двух случаях: когда его требует спецификация тендера и когда базового исполнения нет в нужном количестве к сроку. В остальных ситуациях берут базовый артикул, он ходовой и приезжает быстрее. Мы в расчёте показываем оба варианта с ценой и сроком, чтобы выбор был осознанным.
Как эта коробка ведёт себя при перегрузке по питанию
При превышении бюджета 247 Вт питание снимается с портов по назначенному приоритету, сеть на них при этом сохраняется. Приоритеты настраиваются, поэтому камеру у входа стоит поставить выше принтера в подсобке. Проще, впрочем, не доводить до этого и заложить запас по ваттам ещё на этапе расчёта.
Подойдёт ли модель для монтажа в серверную стойку
Ширина корпуса 250 мм против стоечных 442 мм, поэтому напрямую в девятнадцатидюймовый шкаф коробка не встаёт. Её ставят на полку или крепят переходными ушами. Для стойки в серверной чаще берут полноразмерные исполнения серии, а эта модель рассчитана на настенный шкаф и небольшие помещения.
Что с гарантией
| Количество портов доступа | 14 |
|---|---|
| Скорость портов доступа | 1 Гбит/с |
| Тип портов | медные |
| Порты Uplink | 2 × 1 Гбит/с |
| Скорость Uplink | 1 Гбит/с |
| Количество портов Uplink | 2 |
| Стандарт PoE | PoE+ (802.3at) |
| Бюджет PoE | 247 Вт |
| Комплектность питания | встроенный блок |
| Тип питания | AC |
| Всего портов, с Uplink | 16 |
| Типовая мощность, Вт | 21,87 |
| Вес нетто, кг | 2,6 |
| Вес брутто, кг | 3,22 |
| Максимальная мощность, Вт | 292,30 |
| Габариты В×Ш×Г, мм | 43,6 × 250,0 × 245,0 |
| Серия | S5735 |
| Единица поставки | штука |
| Снятие с продажи | 2027-12-31 |
| Окончание поддержки | 2032-12-31 |
Документация Huawei
Об устройстве
Исполнение S5735-L14P2S-TQA-V2, парт-номер 98012275. Состав: 14 портов 10/100/1000BASE-T, 2 порта GE SFP, PoE+, 247 Вт на PoE, встроенный блок питания AC, без вентиляторов, HTM.
Все фиксированные коммутаторы Ethernet серии S собраны на общей аппаратной платформе. В неё входят шасси, система питания, система охлаждения и блок управления коммутацией (SCU). Место таких коммутаторов в сети это уровень доступа и агрегации, через них проходит трафик корпоративной сети.
Первая версия ПО, в которой поддержан этот парт-номер, это V600R023C00.

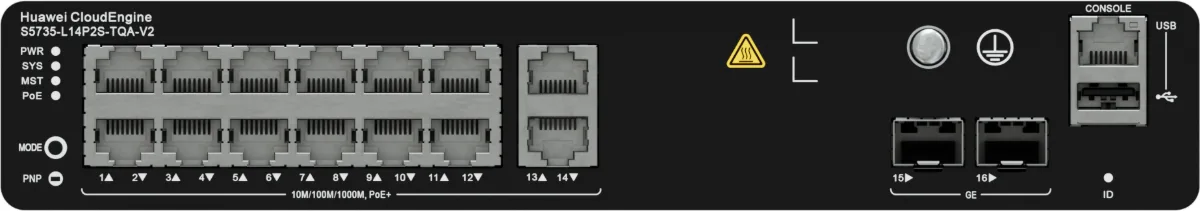

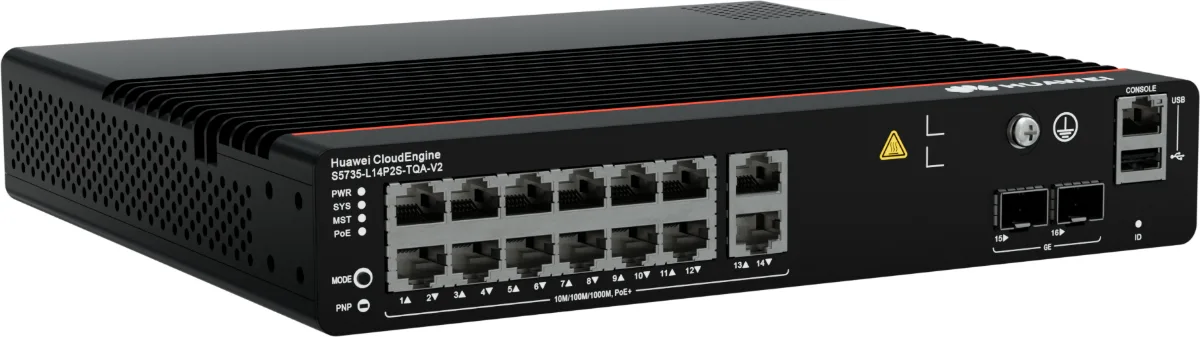

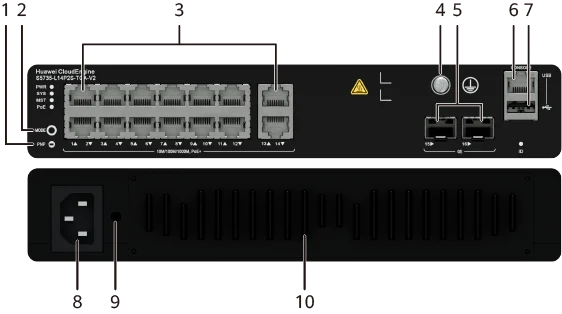

Портовая панель
- 1Одна кнопка PNP. Удержание дольше шести секунд сбрасывает настройки к заводским, короткое нажатие перезагружает коммутатор. Перезагрузка прерывает работу сети, поэтому нажимайте кнопку осознанно.
- 2Одна кнопка MODE
- 3Четырнадцать портов 10/100/1000BASE-T с PoE+
- 4Винт заземления. Работает с кабелем заземления.
- 5Два порта 100/1000BASE-X
- 6Один консольный порт
- 7Один порт USB
- 8Розетка AC. Работает с кабелем питания AC.
- 9Гнездо фиксатора кабеля питания AC. Сам фиксатор в комплект не входит.
- 10Радиатор
Порты и интерфейсы
| Порт | Разъём | Описание | Что подходит |
|---|---|---|---|
| Порт 10/100/1000BASE-T | RJ45 | Медный порт 10/100/1000BASE-T принимает и передаёт данные на 10, 100 или 1 000 Мбит/с. | Кабель Ethernet |
| Порт 100/1000BASE-X | SFP | Порт 100/1000BASE-X передаёт и принимает данные на 100 или 1 000 Мбит/с. | Оптические модули FE SFP и eSFP, оптические модули GE eSFP, оптические модули GE-CWDM eSFP, медный модуль GE SFP |
| Консольный порт | RJ45 | Консольный порт служит для настройки с места. | Консольный кабель |
| Порт USB | USB 2.0 Type A | В порт USB ставят накопитель для обновления коммутатора, переноса конфигурации и других файлов. Поддерживается только USB 2.0. Накопители разных производителей ведут себя по-разному: если один не читается, возьмите другой. | USB-накопитель |
Индикаторы и кнопки
Набор индикаторов у S5735-L14P2S-TQA-V2 такой же, как у S5735-L16LP2UM2X-QA-V2.

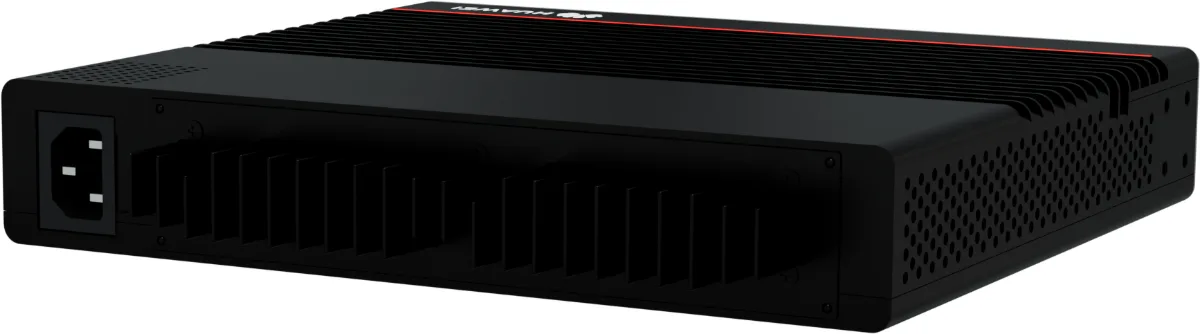

Питание
У коммутатора встроенный блок питания AC, съёмные блоки не поддерживаются. Встроенный блок даёт 247 Вт на PoE: этого хватает на 14 портов по 802.3af или на 8 портов по 802.3at под полной нагрузкой.

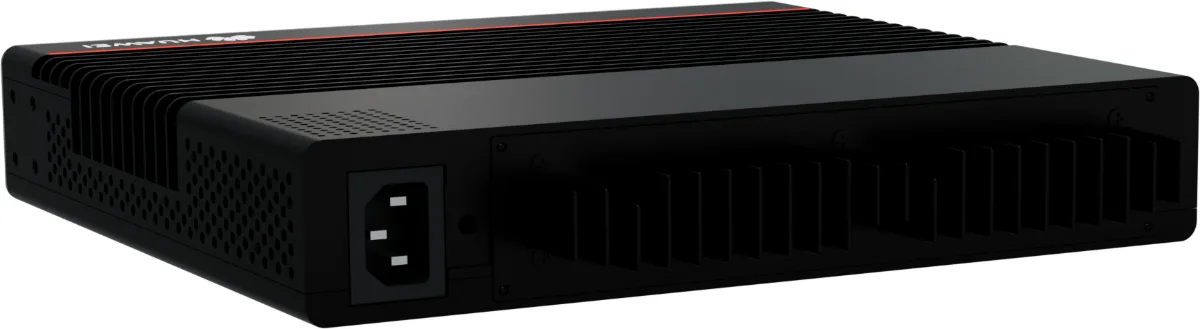

Охлаждение и направление обдува
Коммутатор без вентиляторов, охлаждение пассивное.
Совместимые модули и кабели
Кабель Ethernet
Терминал обслуживания соединяют с консольным портом кабелем Ethernet, дальше устройство обслуживают на месте или удалённо.
Категория кабеля задаётся рабочей частотой и отношением сигнала к шуму. В сетях чаще всего встречаются Cat 5, Cat 5e и Cat 6, то есть витая пара с разъёмами RJ45 и дальностью до 100 м. Кроме них есть категории 1, 2, 3, 4, 6a и 7. С ростом номера растут новизна стандарта, полоса пропускания и стоимость.
По наличию экрана сетевые кабели делятся на экранированную витую пару (STP) и неэкранированную (UTP). Экранированные кабели снижают излучение, защищают от перехвата данных и от внешних электромагнитных помех. При той же категории они дают более высокую скорость передачи, но стоят дороже и сложнее в монтаже. Неэкранированные дешевле, легче и гибче, на обычных сетях разница почти не заметна, поэтому их применяют чаще. Полный дуплекс на 10 Гбит/с обеспечивает только экранированный кабель категории 7.
| Категория кабеля | Где применяется | Рабочая частота | Максимальная скорость | Дальность |
|---|---|---|---|---|
| Cat 5 | сети 100Base-T и 10Base-T | от 1 до 100 МГц | 100 Мбит/с | 100 м |
| Cat 5e | сети 1000Base-T | от 1 до 100 МГц | 1 000 Мбит/с | 100 м |
| Cat 6 | сети 1000Base-T | от 1 до 250 МГц | 1 000 Мбит/с | 100 м |
| Cat 6a | сети 10GBase-T | от 1 до 500 МГц | 10 Гбит/с | 100 м |
| Cat 7 | сети 10GBase-T | от 1 до 600 МГц | 10 Гбит/с | 100 м |
Кабели Ethernet делятся на прямые и перекрёстные.
- Прямой кабель: витые пары в разъёмах RJ45 на обоих концах обжаты в одном порядке. Прямым кабелем соединяют устройства разных типов, например компьютер и коммутатор.
- Перекрёстный кабель: витые пары в разъёмах RJ45 на концах обжаты в разном порядке. Перекрёстным кабелем соединяют устройства или интерфейсы одного типа, например два компьютера.
Перекрёстный и прямой кабели отличаются только порядком жил, данные они передают одинаково.
Порты коммутаторов Huawei серии S подстраиваются под тип кабеля, поэтому подходит и прямой, и перекрёстный.
Оборудованию по стандарту EN 50121-4 в среде, которую этот стандарт описывает, нужны экранированные кабели Ethernet.
Оптические модули FE SFP/eSFP
| Модуль | Парт-номер | Стандарт | Разъём | Волокно | Скорость | Дальность |
|---|---|---|---|---|---|---|
| S-SFP-FE-LH40-SM1310 | 02317344 | нестандартный | LC | одномодовое | 100 Мбит/с | одномодовое волокно: 40 км |
| S-SFP-FE-LH80-SM1550 | 02317345 | нестандартный | LC | одномодовое | 100 Мбит/с | одномодовое волокно: 80 км |
| SFP-FE-LX-SM1310-BIDI | 02315203 | 100BASE-BX | LC | одномодовое | 100 Мбит/с | одномодовое волокно: 15 км |
| SFP-FE-LX-SM1550-BIDI | 02315202 | 100BASE-BX | LC | одномодовое | 100 Мбит/с | одномодовое волокно: 15 км |
| SFP-FE-SX-MM1310 | 02315233 | 100BASE-FX | LC | многомодовое | 100 Мбит/с | многомодовое (диаметр 50 мкм или 62,5 мкм): 2 км |
Спецификации этих позиций Huawei в этом документе не приводит: eSFP-FE-LX-SM1310.
Оптические модули GE eSFP
| Модуль | Парт-номер | Стандарт | Разъём | Волокно | Скорость | Дальность |
|---|---|---|---|---|---|---|
| LE2MGSC40DE0 | 02310KVV | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| LE2MGSC40ED0 | 02310KVU | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| S-SFP-GE-LH40-SM1310 | 02317346 | 1000BASE-EX (нестандартный) | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| S-SFP-GE-LH40-SM1550 | 02317347 | нестандартный | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| S-SFP-GE-LH80-SM1550 | 02317348 | 1000BASE-ZX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 80 км |
| SFP-GE-BXU1-SC | 02310TQH | нестандартный | SC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-EX-C | 02312UUD | 1000BASE-EX (нестандартный) | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| SFP-GE-LX-SM1310 | 02315200 | 1000BASE-LX10/LH | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-LX-SM1310-BIDI | 02315285 | 1000BASE-BX10 | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-LX-SM1490-BIDI | 02315286 | 1000BASE-BX10 | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-LX10-C | 02312UUC | 1000BASE-LX10/LH | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-SX-C | 02312UUB | 1000BASE-SX | LC | многомодовое | 1 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км; многомодовое (OM3/OM4): 1 км |
| SFP-GE-ZBXD1 | 02311DDB | нестандартный | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 80 км |
| SFP-GE-ZBXU1 | 02311DDC | нестандартный | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 80 км |
| eSFP-GE-SX-MM850 | 02315204 | 1000BASE-SX | LC | многомодовое | 1 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км; многомодовое (OM3/OM4): 1 км |
| OGSC10DD0 | 02310LJH | 1000BASE-LX10/LH | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| OGSC40DD0 | 02310LJJ | нестандартный | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| OGSM01880 | 02310LJG | 1000BASE-SX | LC | многомодовое | 1 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км |
| SFP-GE-BX-D1-I | 02311DMA | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-BX-U1-I | 02311DMF | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-BX40-D-I | 02312TMC | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| SFP-GE-BX40-U-I | 02312TMB | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| eSFP-GE-SX-MM850 | 02313URD | 1000BASE-SX | LC | многомодовое | 1 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км; многомодовое (OM3/OM4): 1 км |
| SFP-GE-LX-SM1310 | 02313URF | 1000BASE-LX10/LH | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-SX-C | 02314KKF | 1000BASE-SX | LC | многомодовое | 1 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км; многомодовое (OM3/OM4): 1 км |
| SFP-GE-LX-SM1310-BIDI | 02314KKJ | 1000BASE-BX10 | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-LX-SM1490-BIDI | 02314KKH | 1000BASE-BX10 | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-ER-I | 02315RHK | нестандартный | LC | одномодовое | от 125 Мбит/с до 2,67 Гбит/с | одномодовое волокно: 40 км |
Спецификации этих позиций Huawei в этом документе не приводит: eSFP-GE-ZX100-SM1550.
Медные модули GE SFP
| Модуль | Парт-номер | Стандарт | Разъём | Волокно | Скорость | Дальность |
|---|---|---|---|---|---|---|
| SFP-1000BaseT | 02314171 | 1000BASE-T | RJ45 | - | 10 Мбит/с, 100 Мбит/с, 1 Гбит/с | кабель Ethernet: 0,1 км |
| SFP-1000BaseT | 02313URG | 1000BASE-T | RJ45 | - | 10 Мбит/с, 100 Мбит/с, 1 Гбит/с | кабель Ethernet: 0,1 км |
| SFP-1000BaseT-G2 | 02314BDD | 1000BASE-T | RJ45 | - | 10 Мбит/с, 100 Мбит/с, 1 Гбит/с | кабель Ethernet: 0,1 км |
Габариты, монтаж и условия эксплуатации
| Параметр | Значение |
|---|---|
| Габариты без упаковки В×Ш×Г, мм | Базовые габариты без выступающих частей: 43,6 × 250,0 × 245,0 мм. Наибольшие габариты, где глубина считается от портов до выступов сзади: 43,6 × 250,0 × 250,0 мм |
| Габариты с упаковкой В×Ш×Г, мм | 110 × 300 × 355 мм |
| Вес без упаковки, кг | 2,6 кг |
| Вес с упаковкой, кг | 3,22 кг |
| Шум при обычной температуре, звуковая мощность, дБ(А) | Бесшумный, без вентиляторов |
| Шум при обычной температуре, звуковое давление, дБ(А) | Бесшумный, без вентиляторов |
| Рабочая температура, °C | от −5 до +45 °C |
| Допустимая скорость изменения температуры, °C | На высоте от 1800 до 5 000 м предельная рабочая температура падает на 1 °C с каждыми 220 м подъёма. При температуре ниже 0 °C устройство не запускается. |
| Температура хранения, °C | от −40 до +70 °C |
| Рабочая влажность | от 5 до 95%, без конденсата |
| Рабочая высота над уровнем моря, м | от 0 до 5 000 м |
| Высота хранения, м | от 0 до 5 000 м |
Технические характеристики
| Параметр | Значение |
|---|---|
| Высота корпуса, U | 1 U |
| Материал корпуса | Металл |
| Типовая мощность, Вт | 21,87 Вт |
| Типовое тепловыделение, БТЕ/ч | 74,62 БТЕ/ч |
| Максимальная мощность, Вт | Без PoE: 26,22 Вт. С полной нагрузкой PoE: 292,30 Вт, из них 247 Вт на PoE |
| Максимальное тепловыделение, БТЕ/ч | Без PoE: 89,46. С полной нагрузкой PoE: 997,36 |
| Мощность без нагрузки, Вт | 15,08 Вт |
| Наработка на отказ, лет | 60,66 |
| Наличие | > 0,99999 |
| Число слотов карт расширения | 0 |
| Число слотов питания | 0 |
| Число вентиляторных модулей | 0 |
| Резервирование питания | Не поддерживается |
| Тип питания | Встроенный блок AC |
| Номинальное входное напряжение, В | Вход AC: от 100 до 240 В, 50/60 Гц. Вход HVDC: 240 В |
| Диапазон входного напряжения, В | Вход AC: от 90 до 290 В, от 45 до 65 Гц. Вход HVDC: от 190 до 290 В |
| Наибольший входной ток, А | 6 А |
| Оперативная память | 2 ГБ |
| Флеш-память | Объём: 1 ГБ |
| Консольный порт | RJ45 |
| Порт управления ETH | Не поддерживается |
| USB | Поддерживается |
| RTC | Не поддерживается |
| Вход RPS | Не поддерживается |
| Защита от импульсов по портам, кВ | Синфазная помеха: ±6 кВ |
| Защита от импульсов по питанию, кВ | Дифференциальная помеха: ±6 кВ, синфазная: ±6 кВ |
| Степень защиты оболочки | IP30 |
| Тип вентиляторов | Встроенный |
| Охлаждение | Пассивное охлаждение |
| Направление обдува | - |
| PoE | Поддерживается |
| Сертификация | Сертификация по ЭМС, безопасности и производству |
