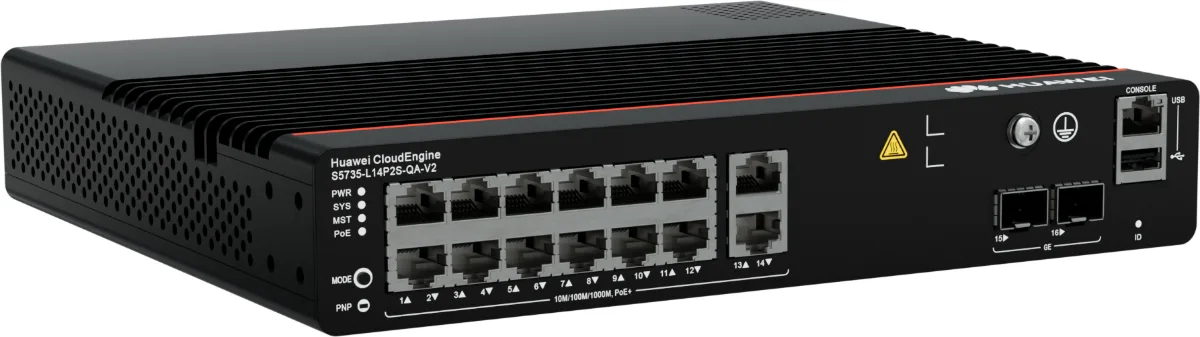

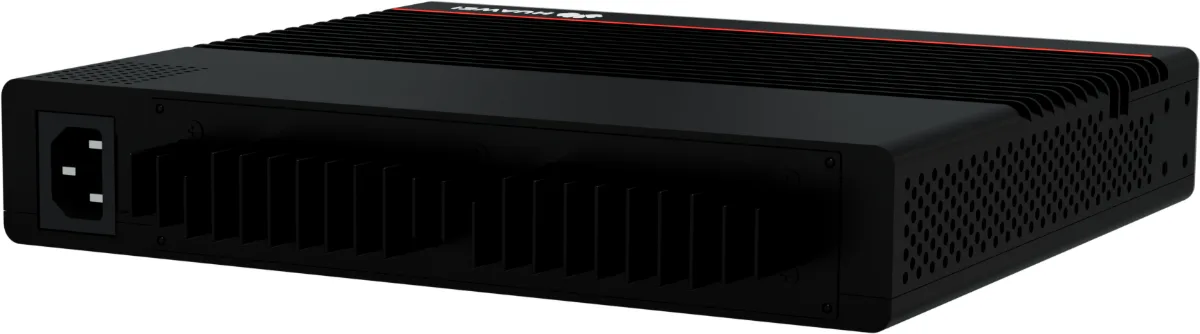

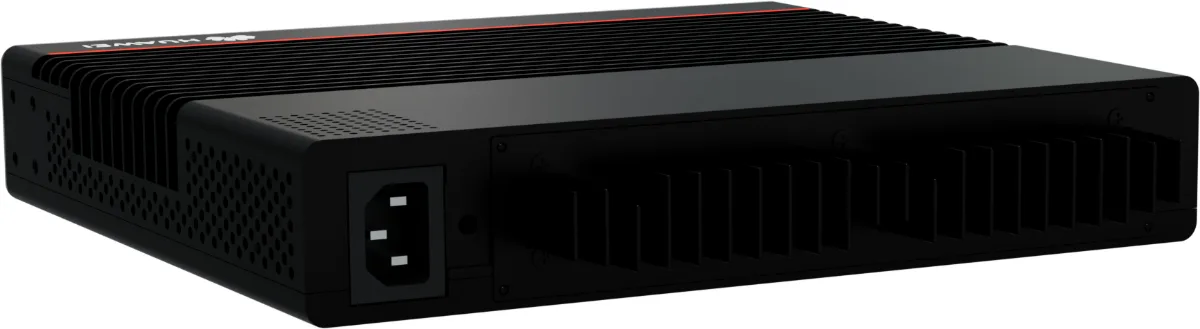

PoE-коммутатор Huawei S5735-L14P2S-QA-V2
- 14 × 1 Гбит/с
- 2 × 1 Гбит/с
- PoE+ (802.3at)
- встроенный блок
- Белый импорт. Таможенная декларация на единицу товара, договор с ООО и НДС.
- Более 1 100 проектов, пять инженеров HCIE в штате. Совместимость и конфигурацию проверяем до оплаты.
- Гарантия и сервис по контракту, четыре уровня SLA.
Для какой задачи это исполнение
Четырнадцать портов с питанием и бюджет 247 Вт на небольшой объект, где устройства потребляют всерьёз: точки доступа Wi-Fi 6, камеры с обогревом, панели домофонии. Вентиляторов внутри нет, поэтому коробка встаёт в помещение с людьми. Аплинки оптические на 1 Гбит/с, узел можно увести от шкафа по волокну. Артикул 98012236.
Характеристики словами
Четырнадцать медных портов 10/100/1000BASE-T, все с питанием PoE+ по стандарту 802.3at, бюджет 247 Вт на всю коробку. Два оптических аплинка SFP на 1 Гбит/с, шестнадцать портов вместе. Блок питания встроен, охлаждение пассивное. Своё потребление 21,67 Вт, с полной нагрузкой на портах до 292,10 Вт. Вес 2,58 кг, габариты 43,6 × 250 × 245 мм.
Что докупить
Два модуля SFP на 1 Гбит/с под аплинки, патч-корды под волокно и крепление по месту: корпус шириной 250 мм в стойку напрямую не встаёт. Дальше арифметика питания. Бюджет 247 Вт на четырнадцать портов это почти восемнадцать ватт на устройство, чего хватает и точкам доступа, если их не больше десятка, и камерам с подогревом кожуха при меньшем числе.
Соседние исполнения
Экспортное исполнение того же коммутатора идёт как S5735-L14P2S-TQA-V2. Шестнадцать портов с облегчённым бюджетом 125 Вт и аплинками 10 Гбит/с это S5735-L16LP2X-QA-V2. Тот же бюджет 247 Вт с мультигигабитными портами даёт S5735-L16P2UM2X-QA-V2. Полный ряд на странице серии S5735, соседние линейки в категории «Коммутаторы доступа и агрегации».
Наличие и поставка
Позиция под заказ, складского остатка нет. Цену считаем на дату расчёта и держим в счёте, срок называем там же. Импорт белый: таможенная декларация на единицу товара, договор с ООО, цена с НДС. До оплаты собираем список устройств на портах и сверяем его с бюджетом 247 Вт, потому что на маленькой коробке ошибка в расчёте питания видна сразу. Гарантия и сервис по контракту, четыре уровня SLA.
Вопросы и ответы
Почему портов четырнадцать, а не шестнадцать
Так устроено само исполнение: четырнадцать медных портов доступа плюс два оптических аплинка, шестнадцать разъёмов на лицевой панели. Число нестандартное, зато вся медная часть отдаёт питание, тогда как у многих коробок часть портов остаётся без него. Считать удобнее по устройствам, а не по привычным степеням двойки.
На сколько точек доступа хватит 247 Вт
Точка доступа Wi-Fi 6 берёт до 25 Вт, значит бюджета хватает примерно на девять устройств при полной загрузке. Если рядом висят ещё и камеры, считают суммарно и оставляют запас процентов двадцать. Запас нужен потому, что зимой камеры с обогревом потребляют заметно больше паспортного значения летнего режима.
Чем эта коробка отличается от шестнадцатипортовой с бюджетом 125 Вт
Вдвое большим бюджетом питания при чуть меньшем числе портов и гигабитными аплинками вместо десятигигабитных. Выбор идёт от того, что важнее: много портов с небольшим питанием или меньше портов, но с запасом по ваттам. Для точек доступа и камер с обогревом правильный ответ обычно второй.
Насколько сильно греется коробка без вентиляторов
Корпус ощутимо тёплый, это нормально: тепло снимается металлом, а не воздушным потоком. При полной нагрузке на портах устройство отдаёт в помещение почти триста ватт, и это надо учитывать в маленькой комнате без вентиляции. Свободный зазор сверху и по бокам обязателен, закрывать корпус нельзя.
Что с гарантией
| Количество портов доступа | 14 |
|---|---|
| Скорость портов доступа | 1 Гбит/с |
| Тип портов | медные |
| Порты Uplink | 2 × 1 Гбит/с |
| Скорость Uplink | 1 Гбит/с |
| Количество портов Uplink | 2 |
| Стандарт PoE | PoE+ (802.3at) |
| Бюджет PoE | 247 Вт |
| Комплектность питания | встроенный блок |
| Тип питания | AC |
| Всего портов, с Uplink | 16 |
| Типовая мощность, Вт | 21,67 |
| Вес нетто, кг | 2,58 |
| Вес брутто, кг | 3,2 |
| Максимальная мощность, Вт | 292,10 |
| Габариты В×Ш×Г, мм | 43,6 × 250,0 × 245,0 |
| Серия | S5735 |
| Единица поставки | штука |
| Снятие с продажи | 2027-12-31 |
| Окончание поддержки | 2032-12-31 |
Документация Huawei
Об устройстве
Исполнение S5735-L14P2S-QA-V2, парт-номер 98012236. Состав: 14 портов 10/100/1000BASE-T, 2 порта GE SFP, PoE+, 247 Вт на PoE, встроенный блок питания AC, без вентиляторов.
Фиксированные коммутаторы Ethernet серии S Huawei строит на одной аппаратной платформе: шасси, система питания, система охлаждения и блок управления коммутацией (SCU). Работают они на уровне доступа и агрегации, через них же идёт трафик корпоративной сети.
Первая версия ПО, в которой поддержан этот парт-номер, это V600R023C00.

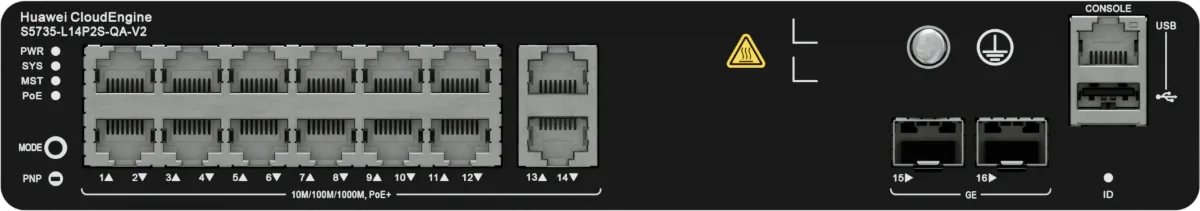

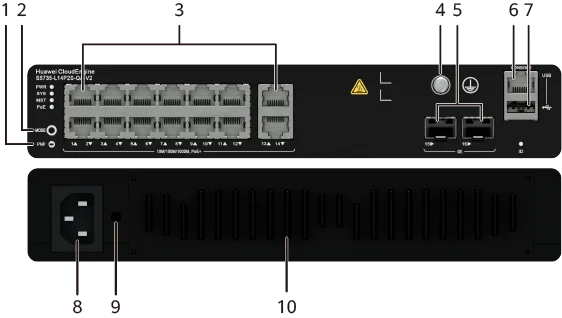

Портовая панель
- 1Одна кнопка PNP. Удержание дольше шести секунд сбрасывает настройки к заводским, короткое нажатие перезагружает коммутатор. Перезагрузка прерывает работу сети, поэтому нажимайте кнопку осознанно.
- 2Одна кнопка MODE
- 3Четырнадцать портов 10/100/1000BASE-T с PoE+
- 4Винт заземления. Работает с кабелем заземления.
- 5Два порта 100/1000BASE-X
- 6Один консольный порт
- 7Один порт USB
- 8Розетка AC. Работает с кабелем питания AC.
- 9Гнездо фиксатора кабеля питания AC. Сам фиксатор в комплект не входит.
- 10Радиатор
Порты и интерфейсы
| Порт | Разъём | Описание | Что подходит |
|---|---|---|---|
| Порт 10/100/1000BASE-T | RJ45 | Медный порт 10/100/1000BASE-T принимает и передаёт данные на 10, 100 или 1 000 Мбит/с. | Кабель Ethernet |
| Порт 100/1000BASE-X | SFP | Порт 100/1000BASE-X передаёт и принимает данные на 100 или 1 000 Мбит/с. | Оптические модули FE SFP и eSFP, оптические модули GE eSFP, оптические модули GE-CWDM eSFP, медный модуль GE SFP |
| Консольный порт | RJ45 | Консольный порт служит для настройки с места. | Консольный кабель |
| Порт USB | USB 2.0 Type A | В порт USB ставят накопитель для обновления коммутатора, переноса конфигурации и других файлов. Поддерживается только USB 2.0. Накопители разных производителей ведут себя по-разному: если один не читается, возьмите другой. | USB-накопитель |
Индикаторы и кнопки
Набор индикаторов у S5735-L14P2S-QA-V2 такой же, как у S5735-L16LP2UM2X-QA-V2.
Питание
У коммутатора встроенный блок питания AC, съёмные блоки не поддерживаются. Встроенный блок даёт 247 Вт на PoE: этого хватает на 14 портов по 802.3af или на 8 портов по 802.3at под полной нагрузкой.
Охлаждение и направление обдува
Коммутатор без вентиляторов, охлаждение пассивное.
Совместимые модули и кабели
Кабель Ethernet
Терминал обслуживания соединяют с консольным портом кабелем Ethernet, дальше устройство обслуживают на месте или удалённо.
Категория кабеля задаётся рабочей частотой и отношением сигнала к шуму. В сетях чаще всего встречаются Cat 5, Cat 5e и Cat 6, то есть витая пара с разъёмами RJ45 и дальностью до 100 м. Кроме них есть категории 1, 2, 3, 4, 6a и 7. С ростом номера растут новизна стандарта, полоса пропускания и стоимость.
По наличию экрана кабели делят на STP (экранированная витая пара) и UTP (неэкранированная). Экранированный вариант снижает излучение, закрывает данные от перехвата и защищает линию от внешних электромагнитных помех. При равной категории он быстрее, но дороже и сложнее в укладке. Неэкранированный дешевле, легче, гибче, и на обычных сетях разница почти не проявляется, поэтому в большинстве случаев ставят его. Полный дуплекс на 10 Гбит/с держит только экранированный кабель категории 7.
| Категория кабеля | Где применяется | Рабочая частота | Максимальная скорость | Дальность |
|---|---|---|---|---|
| Cat 5 | сети 100Base-T и 10Base-T | от 1 до 100 МГц | 100 Мбит/с | 100 м |
| Cat 5e | сети 1000Base-T | от 1 до 100 МГц | 1 000 Мбит/с | 100 м |
| Cat 6 | сети 1000Base-T | от 1 до 250 МГц | 1 000 Мбит/с | 100 м |
| Cat 6a | сети 10GBase-T | от 1 до 500 МГц | 10 Гбит/с | 100 м |
| Cat 7 | сети 10GBase-T | от 1 до 600 МГц | 10 Гбит/с | 100 м |
Кабели Ethernet делятся на прямые и перекрёстные.
- Прямой кабель: витые пары в разъёмах RJ45 на обоих концах обжаты в одном порядке. Прямым кабелем соединяют устройства разных типов, например компьютер и коммутатор.
- Перекрёстный кабель: витые пары в разъёмах RJ45 на концах обжаты в разном порядке. Перекрёстным кабелем соединяют устройства или интерфейсы одного типа, например два компьютера.
Прямой и перекрёстный кабели различаются только порядком жил, на передачу данных это не влияет.
Модели Huawei серии S принимают и прямой, и перекрёстный кабель: порт сам определяет тип кабеля.
Если оборудование по стандарту EN 50121-4 работает в условиях, которые тот же стандарт описывает, ставьте экранированные кабели Ethernet.
Оптические модули FE SFP/eSFP
| Модуль | Парт-номер | Стандарт | Разъём | Волокно | Скорость | Дальность |
|---|---|---|---|---|---|---|
| S-SFP-FE-LH40-SM1310 | 02317344 | нестандартный | LC | одномодовое | 100 Мбит/с | одномодовое волокно: 40 км |
| S-SFP-FE-LH80-SM1550 | 02317345 | нестандартный | LC | одномодовое | 100 Мбит/с | одномодовое волокно: 80 км |
| SFP-FE-LX-SM1310-BIDI | 02315203 | 100BASE-BX | LC | одномодовое | 100 Мбит/с | одномодовое волокно: 15 км |
| SFP-FE-LX-SM1550-BIDI | 02315202 | 100BASE-BX | LC | одномодовое | 100 Мбит/с | одномодовое волокно: 15 км |
| SFP-FE-SX-MM1310 | 02315233 | 100BASE-FX | LC | многомодовое | 100 Мбит/с | многомодовое (диаметр 50 мкм или 62,5 мкм): 2 км |
Спецификации этих позиций Huawei в этом документе не приводит: eSFP-FE-LX-SM1310.
Оптические модули GE eSFP
| Модуль | Парт-номер | Стандарт | Разъём | Волокно | Скорость | Дальность |
|---|---|---|---|---|---|---|
| LE2MGSC40DE0 | 02310KVV | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| LE2MGSC40ED0 | 02310KVU | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| S-SFP-GE-LH40-SM1310 | 02317346 | 1000BASE-EX (нестандартный) | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| S-SFP-GE-LH40-SM1550 | 02317347 | нестандартный | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| S-SFP-GE-LH80-SM1550 | 02317348 | 1000BASE-ZX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 80 км |
| SFP-GE-BXU1-SC | 02310TQH | нестандартный | SC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-EX-C | 02312UUD | 1000BASE-EX (нестандартный) | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| SFP-GE-LX-SM1310 | 02315200 | 1000BASE-LX10/LH | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-LX-SM1310-BIDI | 02315285 | 1000BASE-BX10 | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-LX-SM1490-BIDI | 02315286 | 1000BASE-BX10 | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-LX10-C | 02312UUC | 1000BASE-LX10/LH | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-SX-C | 02312UUB | 1000BASE-SX | LC | многомодовое | 1 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км; многомодовое (OM3/OM4): 1 км |
| SFP-GE-ZBXD1 | 02311DDB | нестандартный | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 80 км |
| SFP-GE-ZBXU1 | 02311DDC | нестандартный | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 80 км |
| eSFP-GE-SX-MM850 | 02315204 | 1000BASE-SX | LC | многомодовое | 1 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км; многомодовое (OM3/OM4): 1 км |
| OGSC10DD0 | 02310LJH | 1000BASE-LX10/LH | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| OGSC40DD0 | 02310LJJ | нестандартный | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| OGSM01880 | 02310LJG | 1000BASE-SX | LC | многомодовое | 1 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км |
| SFP-GE-BX-D1-I | 02311DMA | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-BX-U1-I | 02311DMF | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-BX40-D-I | 02312TMC | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| SFP-GE-BX40-U-I | 02312TMB | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| eSFP-GE-SX-MM850 | 02313URD | 1000BASE-SX | LC | многомодовое | 1 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км; многомодовое (OM3/OM4): 1 км |
| SFP-GE-LX-SM1310 | 02313URF | 1000BASE-LX10/LH | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-SX-C | 02314KKF | 1000BASE-SX | LC | многомодовое | 1 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км; многомодовое (OM3/OM4): 1 км |
| SFP-GE-LX-SM1310-BIDI | 02314KKJ | 1000BASE-BX10 | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-LX-SM1490-BIDI | 02314KKH | 1000BASE-BX10 | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-ER-I | 02315RHK | нестандартный | LC | одномодовое | от 125 Мбит/с до 2,67 Гбит/с | одномодовое волокно: 40 км |
Спецификации этих позиций Huawei в этом документе не приводит: eSFP-GE-ZX100-SM1550.
Медные модули GE SFP
| Модуль | Парт-номер | Стандарт | Разъём | Волокно | Скорость | Дальность |
|---|---|---|---|---|---|---|
| SFP-1000BaseT | 02314171 | 1000BASE-T | RJ45 | - | 10 Мбит/с, 100 Мбит/с, 1 Гбит/с | кабель Ethernet: 0,1 км |
| SFP-1000BaseT | 02313URG | 1000BASE-T | RJ45 | - | 10 Мбит/с, 100 Мбит/с, 1 Гбит/с | кабель Ethernet: 0,1 км |
| SFP-1000BaseT-G2 | 02314BDD | 1000BASE-T | RJ45 | - | 10 Мбит/с, 100 Мбит/с, 1 Гбит/с | кабель Ethernet: 0,1 км |
Габариты, монтаж и условия эксплуатации
| Параметр | Значение |
|---|---|
| Габариты без упаковки В×Ш×Г, мм | Базовые габариты без выступающих частей: 43,6 × 250,0 × 245,0 мм. Наибольшие габариты, где глубина считается от портов до выступов сзади: 43,6 × 250,0 × 250,0 мм |
| Габариты с упаковкой В×Ш×Г, мм | 110 × 300 × 355 мм |
| Вес без упаковки, кг | 2,58 кг |
| Вес с упаковкой, кг | 3,2 кг |
| Шум при обычной температуре, звуковая мощность, дБ(А) | Бесшумный, без вентиляторов |
| Шум при обычной температуре, звуковое давление, дБ(А) | Бесшумный, без вентиляторов |
| Рабочая температура, °C | от −5 до +45 °C |
| Допустимая скорость изменения температуры, °C | На высоте от 1800 до 5 000 м предельная рабочая температура падает на 1 °C с каждыми 220 м подъёма. При температуре ниже 0 °C устройство не запускается. |
| Температура хранения, °C | от −40 до +70 °C |
| Рабочая влажность | от 5 до 95%, без конденсата |
| Рабочая высота над уровнем моря, м | от 0 до 5 000 м |
| Высота хранения, м | от 0 до 5 000 м |
Технические характеристики
| Параметр | Значение |
|---|---|
| Высота корпуса, U | 1 U |
| Материал корпуса | Металл |
| Типовая мощность, Вт | 21,67 Вт |
| Типовое тепловыделение, БТЕ/ч | 73,94 БТЕ/ч |
| Максимальная мощность, Вт | Без PoE: 26,02 Вт. С полной нагрузкой PoE: 292,10 Вт, из них 247 Вт на PoE |
| Максимальное тепловыделение, БТЕ/ч | Без PoE: 88,78. С полной нагрузкой PoE: 996,57 |
| Мощность без нагрузки, Вт | 14,88 Вт |
| Наработка на отказ, лет | 59,25 |
| Наличие | > 0,99999 |
| Число слотов карт расширения | 0 |
| Число слотов питания | 0 |
| Число вентиляторных модулей | 0 |
| Резервирование питания | Не поддерживается |
| Тип питания | Встроенный блок AC |
| Номинальное входное напряжение, В | Вход AC: от 100 до 240 В, 50/60 Гц. Вход HVDC: 240 В |
| Диапазон входного напряжения, В | Вход AC: от 90 до 290 В, от 45 до 65 Гц. Вход HVDC: от 190 до 290 В |
| Наибольший входной ток, А | 6 А |
| Оперативная память | 2 ГБ |
| Флеш-память | Объём: 1 ГБ |
| Консольный порт | RJ45 |
| Порт управления ETH | Не поддерживается |
| USB | Поддерживается |
| RTC | Не поддерживается |
| Вход RPS | Не поддерживается |
| Защита от импульсов по портам, кВ | Синфазная помеха: ±6 кВ |
| Защита от импульсов по питанию, кВ | Дифференциальная помеха: ±6 кВ, синфазная: ±6 кВ |
| Степень защиты оболочки | IP30 |
| Тип вентиляторов | Нет |
| Охлаждение | Пассивное охлаждение |
| Направление обдува | - |
| PoE | Поддерживается |
| Сертификация | Сертификация по ЭМС, безопасности и производству |
