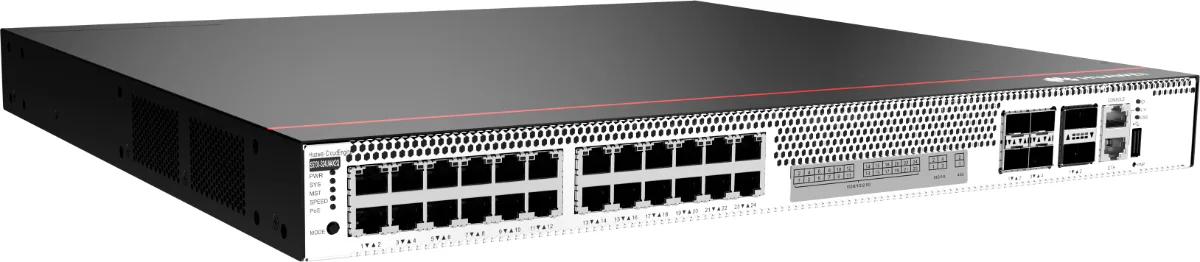

PoE-коммутатор Huawei S5731-S24UN4X2Q
- 24 × 2,5 Гбит/с
- 2 × 40 Гбит/с + 4 × 10 Гбит/с
- PoE++ (802.3bt)
- без блока питания
- Белый импорт. Таможенная декларация на единицу товара, договор с ООО и НДС.
- Более 1 100 проектов, пять инженеров HCIE в штате. Совместимость и конфигурацию проверяем до оплаты.
- Гарантия и сервис по контракту, четыре уровня SLA.
PoE-коммутатор агрегации Huawei CloudEngine S5731-S24UN4X2Q. Подключает пользователей и оборудование к сети и собирает трафик на уровень выше. Порты доступа идут к оборудованию, порты Uplink к агрегации или к ядру. Корпус коммутатора 43,6 × 442 × 420 мм (высота, ширина, глубина), в стойке это 1U (по документации Huawei (Hardware Description и даташит серии)). Масса в упаковке 9,81 кг. В типовом сценарии коммутатор потребляет 126 Вт, до 171 Вт без питания PoE, при полной нагрузке PoE до 2571 Вт. Бюджет PoE 2268 Вт на все порты сразу. В серии S5731 это исполнение отличает количество портов доступа: 24; скорость портов доступа: 2,5 Гбит/с; порты Uplink: 2 × 40 Гбит/с, 4 × 10 Гбит/с; стандарт PoE: PoE++ (802.3bt); тип портов: медные. В комплект не входит: блок питания.
Характеристики коротко
Полный список в таблице ниже. Для подбора важны количество портов доступа 24; порты uplink 2 × 40 Гбит/с; 4 × 10 Гбит/с; скорость uplink 40 Гбит/с, 10 Гбит/с; количество портов uplink 6. В карточке указаны ещё комплектность питания без блока питания; всего портов 30 с Uplink; максимальная мощность при полной нагрузке poe 2 571 Вт; форм-фактор 1U. Эти значения взяты из товарного имени, из фактов позиции и из прайс-листа Huawei, то есть из источников производителя, а не из общего описания серии.
Совместимость
С этой позицией берут Оптический SFP-модуль SFP-10G-BXU1, Оптический SFP-модуль SFP-10G-BXD1, Оптический SFP-модуль eSFP-GE-SX-MM850. Полный список совместимых комплектующих собран ниже на странице: там видно, что уже проверено на совместимость, а что придётся согласовать отдельно.
Установка
По монтажу: в стойке позиция занимает 1U; мощность 126 Вт закладывается в расчёт питания и охлаждения; вес брутто 9,81 кг, это важно для расчёта доставки.
Что проверяем до отгрузки
Сверяем парт-номер 02354VCC с маркировкой на коробке и на самом изделии, проверяем целостность упаковки и пломб, комплектность по спецификации вендора. Позиции, которые ставятся в работающую сеть, прогоняем на стенде и проверяем версию программного обеспечения. Расхождение с заказом ловится у нас, а не у вас на объекте.
Поставка
Позиция идёт под заказ: срок и цену подтверждаем при расчёте. Возим белым импортом, таможенная декларация оформляется на единицу товара, договор с ООО и НДС.
Гарантия и документы
На позицию 02354VCC даём гарантию по контракту: срок и уровень сервиса фиксируются в договоре, доступны четыре уровня SLA вплоть до замены на следующий рабочий день. Комплект документов полный: таможенная декларация на единицу товара, договор с ООО, счёт с НДС, закрывающие документы после поставки. Это важно для позиций, которые идут в проект с приёмкой и в тендерную отчётность.
Жизненный цикл
Huawei прекращает выпуск модели 31 декабря 2026. Вендорская поддержка заявлена до 31 декабря 2031. Для расширения и замены в работающей сети позиция доступна, для нового проекта имеет смысл сравнить её с актуальной серией.
Вопросы и ответы
Что входит в поставку этой позиции
Поставляется сама позиция 02354VCC в заводской упаковке. Дополнительные кабели, модули и лицензии в комплект не входят, их считают отдельной строкой. Точный состав под вашу конфигурацию инженеры подтверждают в расчёте вместе с ценой и сроком.
Подойдёт ли эта позиция к моему оборудованию
Совместимость зависит не только от модели, но и от версии программного обеспечения, свободных слотов и схемы питания. Пришлите модель и текущую конфигурацию: инженеры HCIE сверят её до оплаты и скажут, что встанет без переделок, а что потребует замены.
Сколько ждать поставку и как оформляется сделка
Позиция идёт под заказ. Срок считаем по текущей доступности у вендора и подтверждаем в расчёте вместе с ценой. Возим белым импортом: таможенная декларация оформляется на единицу товара, договор заключаем с ООО, работаем с НДС. Закрывающие документы отдаём полным комплектом.
Что значат даты EOM и EOS для этой позиции
Huawei прекращает выпуск модели 31 декабря 2026. Вендорская поддержка заявлена до 31 декабря 2031. Для расширения и ремонта работающей сети это рабочий вариант: запас на складах и на вторичном рынке есть, а совместимость с уже установленным оборудованием гарантирована. Для нового проекта лучше сравнить с актуальной серией.
| Количество портов доступа | 24 |
|---|---|
| Скорость портов доступа | 2,5 Гбит/с |
| Тип портов | медные |
| Порты Uplink | 2 × 40 Гбит/с; 4 × 10 Гбит/с |
| Скорость Uplink | 40 Гбит/с, 10 Гбит/с |
| Количество портов Uplink | 6 |
| Стандарт PoE | PoE++ (802.3bt) |
| Комплектность питания | без блока питания |
| Всего портов, с Uplink | 30 |
| Вес брутто, кг | 9,81 |
| Габариты В×Ш×Г, мм | 43,6 × 442 × 420 |
| Бюджет PoE | 2268 Вт |
| Типовая мощность, Вт | 126 |
| Максимальная мощность при полной нагрузке PoE, Вт | 2 571 |
| Форм-фактор, U | 1 |
| Серия | S5731 |
| Заказывается отдельно | блок питания |
| Единица поставки | штука |
| Снятие с продажи | 2026-12-31 |
| Окончание поддержки | 2031-12-31 |
Документация Huawei
Об устройстве
Исполнение S5731-S24UN4X2Q, парт-номер 02354VCC. Состав: 24 порта 100M/1/2.5G Ethernet, 4 порта 10GE SFP+, 2 порта 40GE QSFP, PoE++, без блока питания.
Серию S Huawei выпускает на единой аппаратной базе: общие шасси, питание, охлаждение и блок управления коммутацией (SCU). Эти фиксированные коммутаторы Ethernet ставят на уровень доступа и агрегации, они пропускают трафик корпоративной сети.
Первая версия ПО, в которой поддержан этот парт-номер, это V200R022C00.

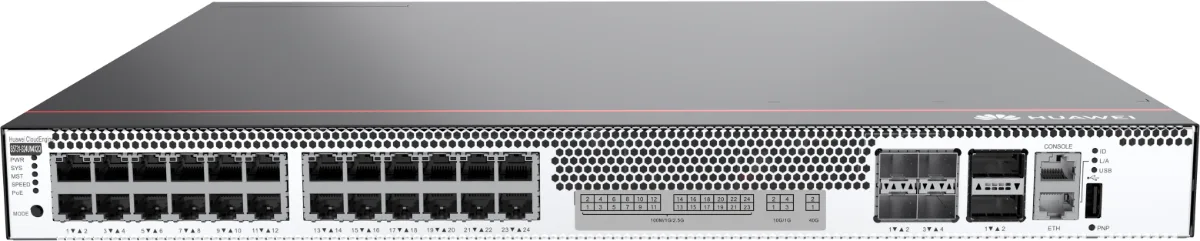

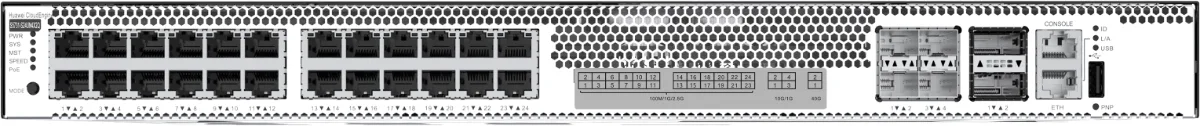

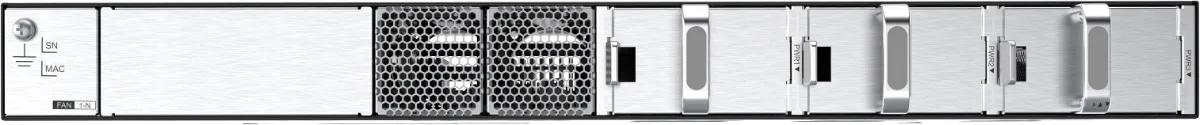

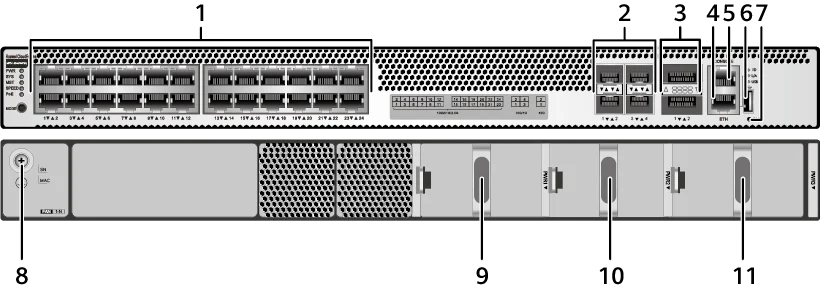

Портовая панель
- 1Двадцать четыре порта 100M/1000M/2.5GE BASE-T с PoE++ (мультигигабитные)
- 2Четыре порта 10GE SFP+
- 3Два порта 40GE QSFP+
- 4Один порт управления ETH
- 5Один консольный порт
- 6Один порт USB
- 7Одна кнопка PNP. Удержание дольше шести секунд сбрасывает настройки к заводским, короткое нажатие перезагружает коммутатор. Перезагрузка прерывает работу сети, поэтому нажимайте кнопку осознанно.
- 8Винт заземления. Работает с кабелем заземления.
- 9Слот блока питания 1. Подходящие блоки: PAC600S56-EB, PAC1000S56-EB (02314APU), PDC1000S56-EB
- 10Слот блока питания 2. Подходящие блоки: PAC600S56-EB, PAC1000S56-EB (02314APU), PDC1000S56-EB
- 11Слот блока питания 3. Подходящие блоки: PAC600S56-EB, PAC1000S56-EB (02314APU), PDC1000S56-EB
Порты и интерфейсы
Обозначение 6-a-1 означает пучок из семи кабелей: один в центре и шесть вокруг него.
| Порт | Разъём | Описание | Что подходит |
|---|---|---|---|
| Порт 100M/1000M/2.5GE BASE-T с PoE++ (мультигигабитный) | RJ45 | Порт 100M/1000M/2.5GE BASE-T (мультигигабитный) передаёт и принимает данные на скорости 100 Мбит/с, 1 и 2,5 Гбит/с. Порт поддерживает PoE. | Для скорости 2,5 Гбит/с нужен кабель Ethernet категории 5e или выше. |
| Оптический порт 10GE SFP+ | SFP+ | Оптический порт 10GE SFP+ автоматически переходит на 1 000 Мбит/с и передаёт данные на 1 000 Мбит/с или 10 Гбит/с. | Оптические модули GE eSFP, GE-CWDM eSFP, GE-DWDM eSFP, медные модули GE SFP, оптические модули 10GE SFP+ (кроме OSXD22N00), 10GE-CWDM SFP+ и 10GE-DWDM SFP+. Начиная с V200R024C00 добавились удалённые оптические модули PEN. Медные кабели SFP+ длиной 1, 3, 5 и 10 м, кабели AOC SFP+ на 3 и 10 м, выделенные стековые кабели SFP+ длиной 0,5 и 1,5 м только для стека без настройки. |
| Оптический порт 40GE SFP+ | QSFP+ | Оптический порт 40GE QSFP+ передаёт и принимает трафик на скорости 40 Гбит/с. Порт можно разбить на четыре порта 10GE. | Оптические модули 40GE QSFP+, медные высокоскоростные кабели QSFP+ длиной 1, 3 и 5 м, кабель AOC QSFP+ длиной 10 м, выделенный стековый кабель QSFP28 длиной 2 м |
| Консольный порт | RJ45 | Консольный порт служит для настройки с места. | Консольный кабель |
| Порт управления ETH | RJ45 | Через порт управления ETH коммутатор подключают к терминалу настройки или станции управления сетью. В меню загрузчика через этот порт скачивают пакет ПО: так быстрее, чем через консольный порт. | Кабель Ethernet |
| Порт USB | USB 2.0 Type A | В порт USB ставят накопитель для обновления коммутатора, переноса конфигурации и других файлов. Поддерживается только USB 2.0. Накопители разных производителей ведут себя по-разному: если один не читается, возьмите другой. Коммутаторы работают с накопителями объёмом до 128 ГБ. | USB-накопитель |

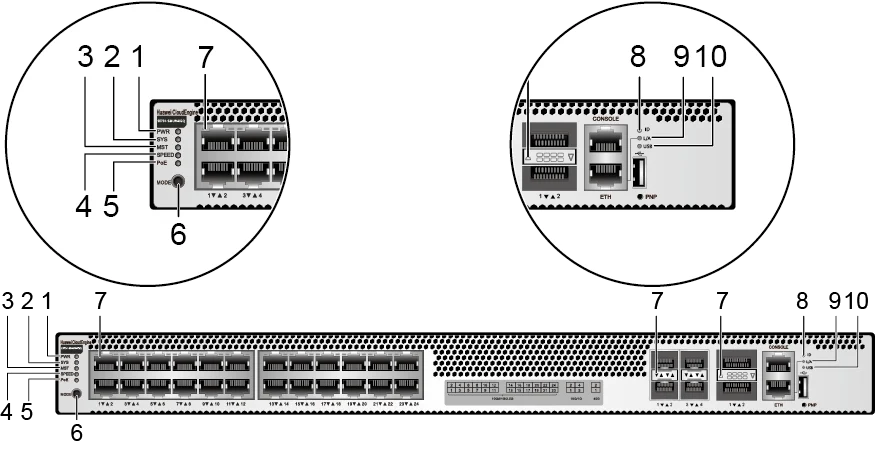

Индикаторы и кнопки
- не горитКоммутатор обесточен.
- зелёный, горит ровноПитание системы в норме.
- не горитСистема не работает.
- зелёный, мигает быстроСистема запускается.
- зелёный, горит ровноНа этапе подготовки к запуску индикатор SYS горит зелёным не дольше 30 секунд.
- зелёный, мигает медленноСистема работает нормально.
- красный, горит ровноПосле регистрации система работает нештатно, либо есть авария вентилятора или перегрева.
- не горитВ режиме по умолчанию: коммутатор резервный или ведомый в стеке, либо стекирование вообще выключено. В режиме переключения индикаторов: режим стека не выбран.
- зелёный, горит ровноВыбран режим стека. Коммутатор резервный или ведомый, индикаторы портов показывают его номер в стеке.
- зелёный, мигаетВ режиме по умолчанию: коммутатор ведущий в стеке или работает отдельно с включённым стекированием. В режиме переключения индикаторов: выбран режим стека, коммутатор ведущий или одиночный, индикаторы портов показывают его номер в стеке. Через 45 секунд индикаторы возвращаются в режим состояния.
- не горитРежим скорости не выбран.
- зелёный, горит ровноВыбран режим скорости, индикаторы портов показывают скорость каждого порта.
- не горитРежим PoE не выбран.
- зелёный, горит ровноВыбран режим PoE, индикаторы портов показывают состояние PoE на каждом порту.
- -Первое нажатие кнопки переводит индикаторы портов в режим стека, они показывают номер коммутатора в стеке. Второе нажатие переводит их в режим скорости. Третье нажатие в режим PoE, где видно состояние PoE на каждом порту. Четвёртое возвращает режим по умолчанию, где видно наличие соединения и активность. Если в течение 45 секунд кнопку не нажимать, индикаторы сами вернутся в режим по умолчанию.
Индикатор в левом верхнем углу относится к верхнему порту, индикатор в правом верхнем углу к нижнему.
Значение индикаторов портов зависит от режима.
Стрелка у порта указывает его ряд: вниз нижний, вверх верхний.
У каждого оптического порта два одноцветных индикатора: слева жёлтый ACT, справа зелёный LINK. Стрелка у порта указывает его ряд: вниз нижний, вверх верхний.
- не горитИндикатор ID не задействован, состояние по умолчанию.
- синий, горит ровноИндикатор помогает найти нужный коммутатор. Индикатор ID включают и выключают удалённо, чтобы инженер нашёл устройство в стойке.
- не горитПорт управления не подключён.
- зелёный, горит ровноПорт управления подключён.
- зелёный, мигаетПорт управления передаёт или принимает данные.
- не горитНакопитель не подключён, либо повреждён порт USB или сам индикатор, либо на накопителе нет файла конфигурации и развёртывание невозможно, либо коммутатор уже обновился с накопителя и перезапускается.
- зелёный, горит ровноРазвёртывание с USB-накопителя завершено.
- зелёный, мигаетСистема читает данные с USB-накопителя.
- жёлтый, горит ровноКоммутатор скопировал все нужные файлы и проверил их. Накопитель можно вынимать.
- красный, мигаетОшибка при выполнении файла конфигурации или чтении данных с накопителя.
- не горитПорт не подключён или выключен.
- зелёный, горит ровноНа порту есть соединение.
- зелёный, мигаетПорт передаёт или принимает данные.
- не горитИндикаторы портов не показывают номер коммутатора в стеке.
- зелёный, горит ровноКоммутатор не ведущий в стеке. Если индикатор порта горит ровно, номер этого порта и есть номер коммутатора в стеке. Если ровно горят индикаторы портов с 1 по 9, номер коммутатора 0.
- зелёный, мигаетКоммутатор ведущий в стеке. Если индикатор порта мигает, номер этого порта и есть номер коммутатора в стеке. Если мигают индикаторы портов с 1 по 9, номер коммутатора 0.
- не горитПорт не подключён или выключен.
- зелёный, горит ровноПорт 100M/1000M/2.5GE: работает на скорости 100 или 1 000 Мбит/с. Порт 100M/1000M/2.5GE/5GE/10GE BASE-T: работает на скорости 100 или 1 000 Мбит/с.
- зелёный, мигаетПорт 100M/1000M/2.5GE: работает на скорости 2,5 Гбит/с. Порт 100M/1000M/2.5GE/5GE/10GE BASE-T: работает на скорости 2,5, 5 или 10 Гбит/с. Порт 40GE: работает на скорости 40 Гбит/с.
- не горитПорт не питает подключённое устройство.
- зелёный, горит ровноПорт питает подключённое устройство.
- зелёный, мигаетМощность подключённого устройства выше, чем допускает порт или заданный на нём порог, либо устройство не отвечает стандартам IEEE.
- не горитПорт не подключён или выключен.
- зелёный, горит ровноНа порту есть соединение.
- жёлтый, мигаетПорт передаёт или принимает данные.
- не горитПорт не подключён или выключен.
- зелёный, горит ровноПорт 1000M/10GE: порт работает на скорости 1 000 Мбит/с.
- зелёный, мигаетПорт 1000M/10GE: порт работает на 10 Гбит/с.
Питание и бюджет PoE
Коммутатор с PoE и тремя слотами питания, в каждый ставят блок PoE на 1000 или на 600 Вт. Съёмные блоки PoE с питанием AC и DC можно ставить в один коммутатор вместе.
| Блок питания 1 | Блок питания 2 | Блок питания 3 | Доступная мощность PoE | Портов под нагрузкой: af / at / bt 60 Вт / bt 90 Вт |
|---|---|---|---|---|
| 1 000 Вт AC (220 В) | – | – | 778 Вт | 24 / 24 / 12 / 8 |
| 1 000 Вт AC (110 В) | – | – | 688 Вт | 24 / 22 / 11 / 7 |
| 1 000 Вт DC | – | – | 778 Вт | 24 / 24 / 12 / 8 |
| 600 Вт AC (220 В) | – | – | 441 Вт | 24 / 14 / 7 / 4 |
| 600 Вт AC (110 В) | – | – | 156 Вт | 10 / 5 / 2 / 1 |
| 1 000 Вт AC (220 В) 1 000 Вт DC | 1 000 Вт AC (220 В), 1 000 Вт DC | – | 1 678 Вт | 24 / 24 / 24 / 18 |
| 1 000 Вт AC (110 В) 1 000 Вт DC | 1 000 Вт AC (110 В) | – | 1 498 Вт | 24 / 24 / 24 / 16 |
| 600 Вт AC (220 В) | 600 Вт AC (220 В) | – | 998 Вт | 24 / 24 / 16 / 11 |
| 600 Вт AC (110 В) | 600 Вт AC (110 В) | – | 441 Вт | 24 / 14 / 7 / 4 |
| 1 000 Вт AC (220 В) 1 000 Вт DC | 600 Вт AC (220 В) | – | 1 318 Вт | 24 / 24 / 21 / 14 |
| 1 000 Вт AC (220 В) 1 000 Вт DC | 1 000 Вт AC (220 В), 1 000 Вт DC | 1 000 Вт AC (220 В), 1 000 Вт DC | 2 268 Вт | 24 / 24 / 24 / 24 |
| 600 Вт AC (220 В) | 600 Вт AC (220 В) | 600 Вт AC (220 В) | 1 581 Вт | 24 / 24 / 24 / 17 |
| 1 000 Вт AC (220 В) 1 000 Вт DC | 1 000 Вт AC (220 В), 1 000 Вт DC | 600 Вт AC (220 В) | 2 218 Вт | 24 / 24 / 24 / 24 |
| 1 000 Вт AC (220 В) 1 000 Вт DC | 600 Вт AC (220 В) | 600 Вт AC (220 В) | 1 858 Вт | 24 / 24 / 24 / 20 |
| 1 000 Вт AC (110 В) 1 000 Вт DC | 1 000 Вт AC (110 В), 1 000 Вт DC | 1 000 Вт AC (110 В) | 2 268 Вт | 24 / 24 / 24 / 24 |
| 600 Вт AC (110 В) | 600 Вт AC (110 В) | 600 Вт AC (110 В) | 726 Вт | 24 / 24 / 12 / 8 |
Классы в последней колонке это 802.3af по 15,4 Вт на порт, 802.3at по 30 Вт, 802.3bt по 60 Вт и 802.3bt по 90 Вт.
Если в коммутаторе стоит несколько блоков питания, они питают подключённые устройства с распределением нагрузки.

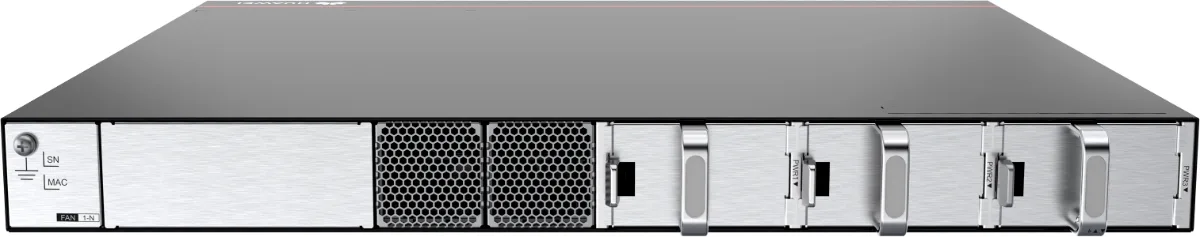

Охлаждение и направление обдува
Схема показывает только направление обдува, вид устройства условный.
Стекирование
Для сборки стека применяют выделенные стековые кабели, они медные. Стек на них поднимается без настройки.
| Модель | Длина | Электрические параметры | Радиус изгиба | Разъём | Парт-номер |
|---|---|---|---|---|---|
| SFP+STACK-CU0M5 | 0,5 м | Пассивный | 25 мм | SFP+ в SFP+ | 02311VGK |
| SFP+STACK-CU1M5 | 1,5 м | Пассивный | 25 мм | SFP+ в SFP+ | 02311VGN |
| QSFP-100G-CU2M | 2 м | Пассивный | 45 мм | QSFP28 в QSFP28 | 02313HVK |
Совместимые модули и кабели
Оптические модули GE eSFP
| Модуль | Парт-номер | Стандарт | Разъём | Волокно | Скорость | Дальность |
|---|---|---|---|---|---|---|
| LE2MGSC40DE0 | 02310KVV | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| LE2MGSC40ED0 | 02310KVU | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| S-SFP-GE-LH40-SM1310 | 02317346 | 1000BASE-EX (нестандартный) | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| S-SFP-GE-LH40-SM1550 | 02317347 | нестандартный | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| S-SFP-GE-LH80-SM1550 | 02317348 | 1000BASE-ZX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 80 км |
| SFP-GE-BXU1-SC | 02310TQH | нестандартный | SC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-EX-C | 02312UUD | 1000BASE-EX (нестандартный) | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| SFP-GE-LX-SM1310 | 02315200 | 1000BASE-LX10/LH | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-LX-SM1310-BIDI | 02315285 | 1000BASE-BX10 | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-LX-SM1490-BIDI | 02315286 | 1000BASE-BX10 | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-LX10-C | 02312UUC | 1000BASE-LX10/LH | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-SX-C | 02312UUB | 1000BASE-SX | LC | многомодовое | 1 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км; многомодовое (OM3/OM4): 1 км |
| SFP-GE-ZBXD1 | 02311DDB | нестандартный | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 80 км |
| SFP-GE-ZBXU1 | 02311DDC | нестандартный | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 80 км |
| eSFP-GE-SX-MM850 | 02315204 | 1000BASE-SX | LC | многомодовое | 1 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км; многомодовое (OM3/OM4): 1 км |
| OGSC10DD0 | 02310LJH | 1000BASE-LX10/LH | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| OGSC40DD0 | 02310LJJ | нестандартный | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| OGSM01880 | 02310LJG | 1000BASE-SX | LC | многомодовое | 1 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км |
| SFP-GE-BX-D1-I | 02311DMA | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-BX-U1-I | 02311DMF | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-BX40-D-I | 02312TMC | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| SFP-GE-BX40-U-I | 02312TMB | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| eSFP-GE-SX-MM850 | 02313URD | 1000BASE-SX | LC | многомодовое | 1 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км; многомодовое (OM3/OM4): 1 км |
| SFP-GE-LX-SM1310 | 02313URF | 1000BASE-LX10/LH | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-SX-C | 02314KKF | 1000BASE-SX | LC | многомодовое | 1 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км; многомодовое (OM3/OM4): 1 км |
| SFP-GE-LX-SM1310-BIDI | 02314KKJ | 1000BASE-BX10 | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-LX-SM1490-BIDI | 02314KKH | 1000BASE-BX10 | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
Спецификации этих позиций Huawei в этом документе не приводит: eSFP-GE-ZX100-SM1550.
Оптические модули 10GE SFP+
Для этой модели: модуль OSXD22N00 не поддерживается.
| Модуль | Парт-номер | Стандарт | Разъём | Волокно | Скорость | Дальность |
|---|---|---|---|---|---|---|
| OSX010000 | 02318170 | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| OSX040N01 | 02310CNF | 10GBASE-ER | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 40 км |
| OSXD22N00 | 02310CRM | 10GBASE-LRM | LC | многомодовое | 10 Гбит/с | многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,1 км; многомодовое (полоса 500 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1, OM2, OM3): 0,22 км |
| SFP-10G-ER-1310 | 02311RLX | нестандартный, совместим с 10Gbase-ER | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 40 км |
| SFP-10G-ER-C | 02312UUH | 10GBASE-ER | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 40 км |
| SFP-10G-ER-SM1270-BIDI | 02311BJC | 10GBASE-BX | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 40 км |
| SFP-10G-ER-SM1330-BIDI | 02311BJB | 10GBASE-BX | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 40 км |
| SFP-10G-LR-C | 02312UUG | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-SR-C | 02312UUE | 10GBASE-SR | LC | многомодовое | 10 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,026 км; многомодовое (OM1): 0,033 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,066 км; многомодовое (OM2): 0,082 км; многомодовое (OM3): 0,3 км; многомодовое (OM4): 0,4 км |
| SFP-10G-USR | 02310MNW | 10GBASE-USR (нестандартный) | LC | многомодовое | 10 Гбит/с | многомодовое (OM3): 0,1 км |
| SFP-10G-ZR | 02310SNN | 10GBASE-ZR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 80 км |
| OSX010000 | 02313URK | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-USR | 02313URN | 10GBASE-USR (нестандартный) | LC | многомодовое | 10 Гбит/с | многомодовое (OM3): 0,1 км |
| SFP+10GE-LH10-SM1310 | 02311MUU | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-BXD1 | 02310QDT | 10GBASE-BX | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-BXU1 | 02310QBJ | 10GBASE-BX | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-SR | 02311SKW | 10GBASE-SR | LC | многомодовое | 10 Гбит/с | многомодовое (OM3): 0,3 км |
| SFP-10G-iLR | 02311BJJ | 10GBASE-iLR (нестандартный) | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 1,4 км |
| SFP-10G-iLR-C | 02312UUF | 10GBASE-iLR (нестандартный) | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 1,4 км |
| SFP-10G-LR-I | 02313ABG | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| OSX040N01 | 02314KKG | 10GBASE-ER | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 40 км |
| SFP-10G-LR | 02313URL | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-LR-C | 02314KKE | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-LR | 02310QDJ | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-LR-I | 02314LBW | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-ZR-BXD1 | 02315GJC | 10GBASE-ZR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 80 км |
| SFP-10G-ZR-BXU1 | 02315GJB | 10GBASE-ZR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 80 км |
Спецификации этих позиций Huawei в этом документе не приводит: OMXD30000 (02318169), OMXD30000 (02313URC).
Оптические модули 10GE-CWDM SFP+
| Модуль | Парт-номер | Стандарт | Разъём | Волокно | Скорость | Дальность |
|---|---|---|---|---|---|---|
| SFP-10G-ZCW1471 | 02310SSG | 10G-CWDM | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 70 км |
| SFP-10G-ZCW1491 | 02310SSF | 10G-CWDM | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 70 км |
| SFP-10G-ZCW1511 | 02310SSE | 10G-CWDM | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 70 км |
| SFP-10G-ZCW1531 | 02310SSD | 10G-CWDM | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 70 км |
| SFP-10G-ZCW1551 | 02310SSC | 10G-CWDM | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 70 км |
| SFP-10G-ZCW1571 | 02310SSB | 10G-CWDM | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 70 км |
| SFP-10G-ZCW1591 | 02310SSA | 10G-CWDM | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 70 км |
| SFP-10G-ZCW1611 | 02310SRY | 10G-CWDM | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 70 км |
Оптические модули 10GE-DWDM SFP+
| Модуль | Парт-номер | Стандарт | Разъём | Волокно | Скорость | Дальность |
|---|---|---|---|---|---|---|
| SFP-10G-ZDWT | 02310YUT | 10GBASE-DWDM | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 60 км |
| SFP-10G-ER-DWDM | 02315GJA | 10GBASE-DWDM | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 40 км |
Габариты, монтаж и условия эксплуатации
| Параметр | Значение |
|---|---|
| Габариты без упаковки В×Ш×Г, мм | Базовые габариты без выступающих частей: 43,6 × 442,0 × 420,0 мм. Наибольшие габариты, где глубина считается от портов до выступов сзади: 43,6 × 442,0 × 454,0 мм |
| Габариты с упаковкой В×Ш×Г, мм | 185,0 × 650,0 × 550,0 мм |
| Вес без упаковки, кг | 6,83 кг |
| Вес с упаковкой, кг | 9,81 кг |
| Шум при обычной температуре, звуковая мощность, дБ(А) | Три блока 600 Вт AC PoE при нагрузке 30 %: 50,50 дБ(А). Три блока 1 000 Вт AC PoE: 52,50 дБ(А). Три блока 1 000 Вт DC PoE: 52,50 дБ(А) |
| Шум при обычной температуре, звуковое давление, дБ(А) | Три блока 600 Вт AC PoE при нагрузке 30 %: 36,82 дБ(А). Три блока 1 000 Вт AC PoE: 38,82 дБ(А). Три блока 1 000 Вт DC PoE: 38,82 дБ(А) |
| Рабочая температура, °C | от −5 до +45 °C |
| Температура при кратковременной работе, °C | от −5 до +50 °C |
| Допустимая скорость изменения температуры, °C | На высоте от 1800 до 5 000 м предельная рабочая температура падает на 1 °C с каждыми 220 м подъёма. При температуре ниже 0 °C устройство не запускается. Вне обычного диапазона устройство работает недолго и при условиях: температура выше 45 °C держится не дольше 96 часов подряд, в сумме за год не больше 360 часов и не больше 15 раз. Если условия нарушены, устройство может выйти из строя. Дальность оптического модуля при такой работе не больше 10 км. |
| Температура хранения, °C | от −40 до +70 °C |
| Рабочая влажность | от 5 до 95%, без конденсата |
| Рабочая высота над уровнем моря, м | от 0 до 5 000 м |
| Высота хранения, м | от 0 до 5 000 м |
Технические характеристики
| Параметр | Значение |
|---|---|
| Высота корпуса, U | 1 U |
| Материал корпуса | Металл |
| Типовая мощность, Вт | 126 Вт |
| Типовое тепловыделение, БТЕ/ч | 429,93 БТЕ/ч |
| Максимальная мощность, Вт | Без PoE: 171 Вт. С полной нагрузкой PoE: 2 571 Вт, из них 2 268 Вт на PoE |
| Максимальное тепловыделение, БТЕ/ч | Без PoE: 583,48. С полной нагрузкой PoE: 8772,60 |
| Мощность без нагрузки, Вт | 81 Вт |
| Наработка на отказ, лет | 54,08 |
| Наличие | > 0,99999 |
| Число слотов карт расширения | 0 |
| Число слотов питания | 3 |
| Число вентиляторных модулей | 2 |
| Резервирование питания | Резервирование 1+1+1. Съёмные блоки AC и DC можно ставить в один коммутатор вместе. |
| Тип питания | Съёмный блок питания |
| Номинальное входное напряжение, В | Вход AC: от 100 до 130 В и от 200 до 240 В, 50/60 Гц. Вход HVDC: 240 В. Вход DC: от −48 до −60 В. |
| Диапазон входного напряжения, В | Вход переменного тока: 90 … 290 В, от 45 до 66 Гц. Вход высоковольтного постоянного тока: 190 … 290 В. Вход постоянного тока: от −38,4 до −72 В |
| Наибольший входной ток, А | Значения зависят от установленного съёмного блока питания. |
| Оперативная память | 2 ГБ |
| Флеш-память | Всего 1 ГБ. Свободный объём показывает команда display version. |
| Консольный порт | RJ45 |
| Порт управления ETH | RJ45 |
| USB | Поддерживается |
| RTC | Поддерживается |
| Вход RPS | Не поддерживается |
| Защита от импульсов по портам, кВ | Синфазная помеха: ±7 кВ |
| Защита от импульсов по питанию, кВ | С блоками питания AC: ±6 кВ дифференциальная и ±6 кВ синфазная. С блоками DC: ±2 кВ дифференциальная и ±4 кВ синфазная. |
| Степень защиты от пыли и воды | IP20 |
| Тип вентиляторов | Встроенный |
| Охлаждение | Воздушное охлаждение с автоматической регулировкой оборотов |
| Направление обдува | Забор воздуха спереди и слева, выброс сзади |
| PoE | Поддерживается |
| Сертификация | Сертификация по ЭМС, безопасности и производству |
Совместимые комплектующие
- Парт-номер 02310QBJОптический SFP-модуль Huawei SFP-10G-BXU1SFP+, 10 Гбит/с, одномодовое, 1270 нмот 7 358 ₽
- Парт-номер 02310QDTОптический SFP-модуль Huawei SFP-10G-BXD1SFP+, 10 Гбит/с, одномодовое, 1330 нмот 7 358 ₽
- Парт-номер 02315204Оптический SFP-модуль Huawei eSFP-GE-SX-MM850SFP, 1 Гбит/с, многомодовое, 850 нмот 1 687 ₽В наличии: 25 шт.
- Парт-номер 02311KNQAOC-кабель Huawei QSFP-100G-AOC-10MQSFP28, 100 Гбит/с, 10 м, AOC-кабельПо запросу
- Парт-номер 02311VGNКабель стекирования Huawei SFP+STACK-CU1M51,5 м, кабель стекированияот 3 616 ₽В наличии: 25 шт.
Похожие позиции серии
- Парт-номер 02354VBYКоммутатор Huawei CloudEngine S5731-S24N4X2Q-A24 × 2,5 Гбит/с·2 × 40 Гбит/с + 4 × 10 Гбит/с·без PoE·блок в комплектеПо запросу
- Парт-номер 02354VCDPoE-коммутатор Huawei CloudEngine S5731-S8UM16UN2Q24 × 2,5 Гбит/с·2 × 40 Гбит/с·PoE++ (802.3bt)·без блока питанияПо запросу
- Парт-номер 98011860-001Коммутатор Huawei CloudEngine S5731-S24T4X-D24 × 1 Гбит/с·4 × 10 Гбит/с·без PoE·блок в комплектеПо запросу
- Парт-номер 98011858-001Коммутатор Huawei CloudEngine S5731-S24T4X-A24 × 1 Гбит/с·4 × 10 Гбит/с·без PoE·блок в комплектеПо запросу
Вопрос по позиции
Спросите про совместимость, лицензии или сроки. Ответит инженер.
