Парт-номер 02353AES
Маршрутизатор Huawei NetEngine 8000 F1A-8H20Q
- до 56 портов
- 1U
от 3 856 716 ₽
Цена за штуку со склада в Китае
В наличии 5 шт на складе в Китае
14 рабочих дней до Москвы с таможенным оформлением.
- Белый импорт. Таможенная декларация на единицу товара, договор с ООО и НДС.
- Более 1 100 проектов, пять инженеров HCIE в штате. Совместимость и конфигурацию проверяем до оплаты.
- Гарантия и сервис по контракту, четыре уровня SLA.
Для какой задачи это исполнение
Узел, через который идёт транзитный трафик: агрегация каналов у оператора связи, стык с вышестоящим оператором, граница сети крупного предприятия с несколькими площадками и собственной автономной системой. От корпоративных маршрутизаторов серии AR этот класс отличается ёмкостью таблиц маршрутизации, числом одновременных сессий и набором операторских протоколов, поэтому ставить его в филиал на два канала смысла нет, а в ядро оператора или дата-центр с внешними стыками он подходит.
Характеристики словами
Корпус 1U, 43,6 × 442 × 420 мм, 6,3 кг без упаковки и 11,2 кг в коробке. До 56 портов по данным каталога, точный состав портов и скорости по исполнению F1A-8H20Q уточняем по документации вендора при расчёте. Типовое потребление 325 Вт. Маршрутизатор NetEngine 8000 в компактном исполнении занимает один юнит, при этом относится к операторской линейке с полной таблицей маршрутов и аппаратной обработкой трафика.
Что докупить
Трансиверы или кабели DAC и AOC под форм-фактор портов, патч-корды под волокно стыков с операторами. Лицензии на функции и производительность считаются отдельно по задаче. Второй блок питания и запасной вентиляторный модуль на площадке для узла, через который идёт транзит, закладывают сразу. Спецификацию такого узла имеет смысл собирать вместе с инженерной командой: состав портов и лицензий зависит от схемы стыков.
Соседние исполнения
Для филиала или офиса с двумя или тремя внешними каналами достаточно маршрутизаторов AR: складские AR6121E и AR6140E-9G-2AC стоят в десятки раз дешевле. Другие исполнения операторской линейки собраны в категории «Маршрутизаторы NetEngine», они идут под заказ по конфигурации.
Наличие и поставка
F1A-8H20Q в наличии на складе в Китае, пять штук, 14 рабочих дней до Москвы, цена 3 856 716 ₽ с НДС 22 %. Трансиверы и лицензии считаем в том же расчёте после уточнения схемы стыков.
Вопросы и ответы
Чем операторский маршрутизатор отличается от AR
Ёмкостью и набором протоколов: он держит полную таблицу маршрутов интернета и миллионы сессий, обрабатывает трафик аппаратно на скоростях портов и поддерживает операторские сервисы вроде MPLS и сегментной маршрутизации. Маршрутизатор AR рассчитан на филиал с несколькими каналами и VPN, для транзитного узла его таблиц и производительности не хватит.
Подходит ли он для дата-центра предприятия
Да, если у дата-центра есть собственная автономная система и стыки с несколькими операторами: тогда нужен полный вид на таблицу маршрутов и запас по сессиям. Для дата-центра, который выходит в интернет через одного провайдера с маршрутом по умолчанию, хватит межсетевого экрана и маршрутизатора AR.
Что входит в цену и что считается отдельно
В цене корпус с установленными в исполнении портами, блоком питания и вентиляторами. Трансиверы, кабели и лицензии на функции и производительность считаются отдельными строками по схеме стыков. Состав портов исполнения F1A-8H20Q подтверждаем по документации вендора до счёта, чтобы спецификация совпала с проектом.
Какой срок поставки
Маршрутизатор на складе в Китае, пять штук на момент публикации, отгрузка после оплаты, 14 рабочих дней до Москвы с таможенным оформлением. Цена 3 856 716 ₽ с НДС 22 % включает доставку и таможню. Трансиверы и лицензии едут и оформляются вместе с ним.
| Форм-фактор, U | 1 |
|---|---|
| Портов, до | 56 |
| Артикул | 02353AES |
| Модель | NetEngine 8000 F1A-8H20Q |
| Типовая мощность, Вт | 325 |
| Вес нетто, кг | 6,3 |
| Вес брутто, кг | 11,2 |
| Габариты В×Ш×Г, мм | 43,6 × 442 × 420 |
Назначение
Исполнение CR8B0BKP03C0, парт-номер 02353AES.
Первая версия ПО, в которой поддержан этот парт-номер, это V800R012C00.
В том же документе описаны соседние исполнения: 02353AES-001, 02353AES-006, 02353AGV, 02353AGV-001, 02353AGV-002, 02355KVX, 02355KVY.

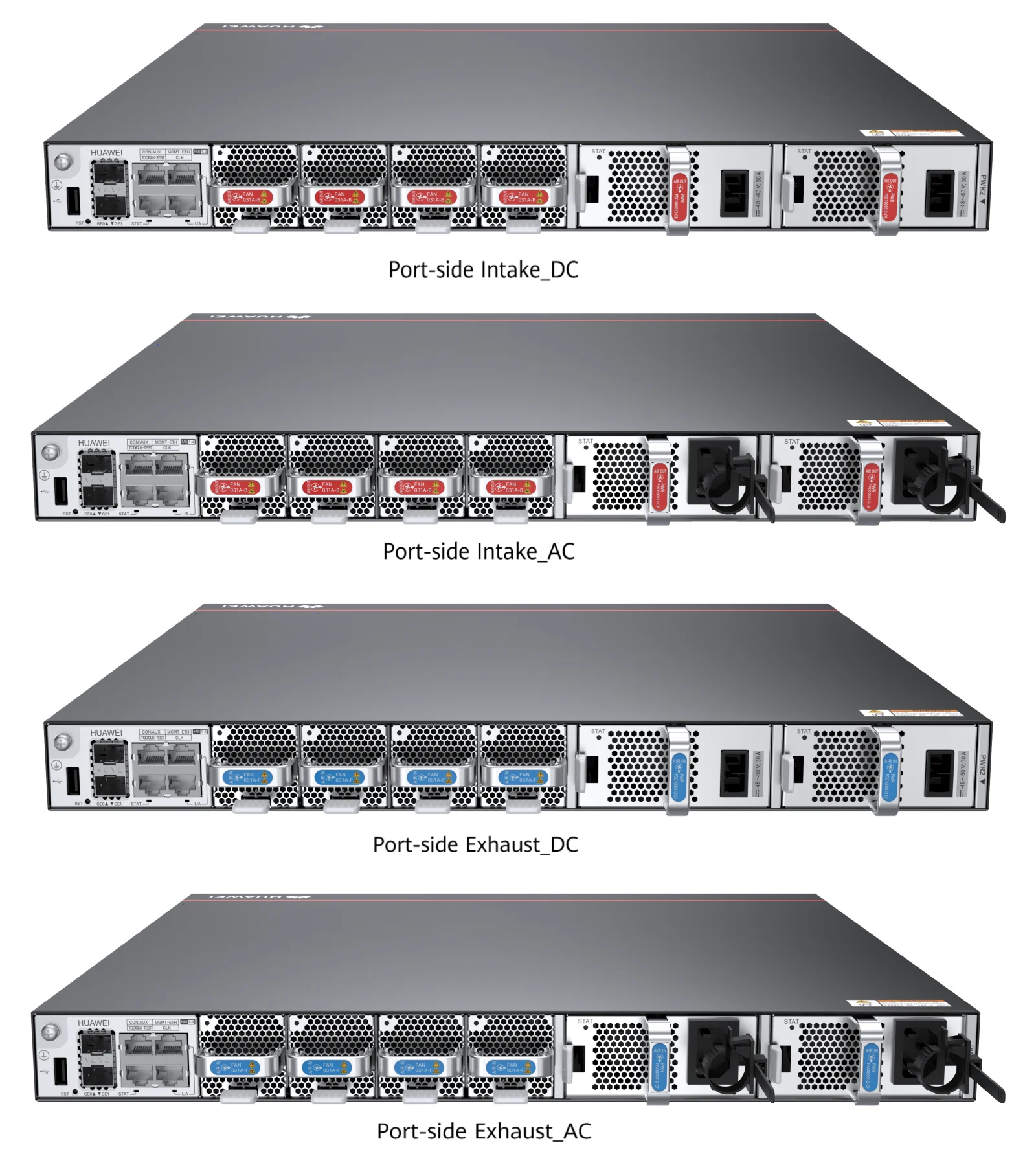

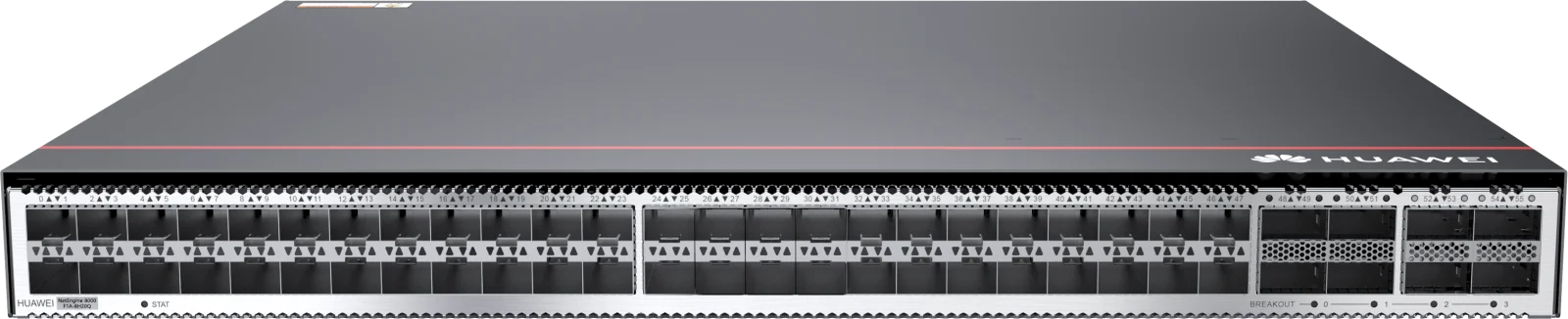

Портовая панель
Изображения в документе справочные, внешний вид зависит от конкретного исполнения.
В шасси с забором воздуха со стороны портов ставят только блоки питания и вентиляторы с таким же направлением обдува.
Точно так же в шасси с выбросом воздуха со стороны портов ставят только блоки питания и вентиляторы с выбросом.
- 1Индикатор состояния STAT
- 2Индикаторы портов с 0 по 55
- 3Индикаторы каналов разбивки Breakout с 0 по 3
- 4Индикаторы портов GE0 и GE1
- 5Индикатор порта управления L/A
- 6Кнопка сброса RST
STATИндикатор состояния
- зелёный, горит ровноУстройство работает нормально.
- зелёный, мигаетУстройство запускается.
- красный, горит ровноЕсть авария.
- оранжевый, мигаетИдёт очистка паролей и конфигурации платы. Это состояние индикатора появилось в V800R013C00.
- не горитПитание не подано или устройство не зарегистрировано.
L/A(MGMT-ETH)Индикатор порта управления
- зелёный, горит ровноЛинк поднят.
- зелёный, мигаетИдёт передача или приём данных.
- не горитЛинк опущен.
Breakout 0-3Индикатор канала разбивки
- зелёный, мигаетИндикаторы каналов 0, 1, 2 и 3 по очереди загораются на 5 секунд, показывая состояние своего канала, и так по кругу.
- не горитПо каналу нет передачи и приёма данных.
GE0,GE1Индикатор состояния порта
- зелёный, горит ровноЛинк поднят.
- зелёный, мигаетИдёт передача или приём данных.
- не горитЛинк опущен.
с 0 по 55
- зелёный, горит ровноЛинк поднят.
- зелёный, мигаетИдёт передача или приём данных.
0~55
- не горитЛинк опущен.
Кнопки и обозначения на корпусе
| Обозначение на корпусе | Название | Описание |
|---|---|---|
| RST | Кнопка сброса | Кнопкой RST устройство перезагружают или сбрасывают к заводским настройкам. Короткое нажатие перезапускает. Начиная с V8R13C00 удержание кнопки сбрасывает настройки к заводским: база данных и параметры системы стираются без возможности восстановления, поэтому нажимайте кнопку осознанно. |
| Порт | Разъём | Описание | Что подходит |
|---|---|---|---|
| 0~27 | SFP+ | Приём и передача оптического сигнала 10GE или GE. Оговорки вендора: режим 10GE WAN поддерживают только интерфейсы с 0 по 27. Порты собраны в группы 0-3, 4-7, 8-11, 12-15, 16-19, 20-23 и 24-27, и все четыре порта группы должны работать в одном режиме, 10GE WAN или 10GE LAN, вместе они не уживаются. Интерфейсы 10GE WAN работают только как ведущие по тактированию. Модуль AE 905M поддерживают модели CR8B0BKP03D0 и CR8B0BKP03D2. | Оптические модули SFP+ на 10 Гбит/с, в том числе CWDM и BIDI, модули SFP+ на 1,25, 9,953 и 10,3125 Гбит/с, медный модуль на 1 Гбит/с, модули eSFP на 1,25 Гбит/с, в том числе BIDI и CWDM, модули eSFP DWDM от 125 Мбит/с до 2,67 Гбит/с, модули eSFP на 155 Мбит/с, в том числе BIDI |
| 28~35 | SFP28 | Порт приёма и передачи оптического сигнала 25GE, 10GE или GE. Порты 28-31 составляют одну группу, порты 32-35 другую. По умолчанию они работают с автовыбором между 25GE и 10GE, а командой port-mode group-id в режиме слота группу переводят на автовыбор между 10GE и GE. | Оптические модули SFP28 на 25 Гбит/с, в том числе BIDI, модули SFP+ на 10 Гбит/с, в том числе CWDM и BIDI, модули SFP+ на 1,25, 9,953 и 10,3125 Гбит/с, медный модуль на 1 Гбит/с, модули eSFP на 1,25 Гбит/с, в том числе BIDI и CWDM, модули eSFP DWDM от 125 Мбит/с до 2,67 Гбит/с, модули eSFP на 155 Мбит/с, в том числе BIDI |
| 36~47 | SFP28 | Порт приёма и передачи оптического сигнала 25GE или 10GE | Оптические модули SFP28 на 25 Гбит/с, в том числе BIDI, оптические модули SFP+ на 10 Гбит/с, в том числе CWDM и BIDI |
| 48~55 | QSFP28 | Порт приёма и передачи оптического сигнала 100GE, 50GE, 40GE, а также 4 × 25GE или 4 × 10GE после разбивки | Оптические модули QSFP28 на 100 Гбит/с, QSFP28 на 50 Гбит/с, в том числе BIDI, и QSFP+ на 40 Гбит/с |
| GE0/GE1 | SFP | Каскадный порт для расширения панели управления, например в виртуальном кластере. Зарезервирован | Зарезервировано |
| MGMT-ETH | RJ45 | Порт для подключения станции управления сетью | Экранированная витая пара категории 5e |
| Совмещённый интерфейс Console и AUX | RJ45 | Порт для подключения консоли и настройки с места. Скорость по умолчанию 9600 бит/с. Совмещённый интерфейс AUX зарезервирован | Восьмижильные экранированные кабели |
| Интерфейс часов TOD | RJ45 | Порт приёма и передачи одного канала сигналов времени 1PPS и TOD либо одного канала DCLS | Тактовый кабель 120 Ом |
| Интерфейс CLK | RJ45 | Порт приёма и передачи тактовых сигналов 2 Мбит/с или 2 МГц | Тактовый кабель 120 Ом |
| USB | Type A | Порт USB, зарезервирован | NA |
Нумерация интерфейсов
На NetEngine 8000 F1A-8H20Q интерфейсы нумеруются по схеме «номер слота, номер субплаты, номер порта».
- Номер слота. У NetEngine 8000 F1A-8H20Q он всегда 0.
- Номер субплаты. Субплаты у NetEngine 8000 F1A-8H20Q не поддерживаются, поэтому номер всегда 1.
- Номер порта. Нумерация портов на NetEngine 8000 F1A-8H20Q начинается с нуля и зависит от числа интерфейсов.

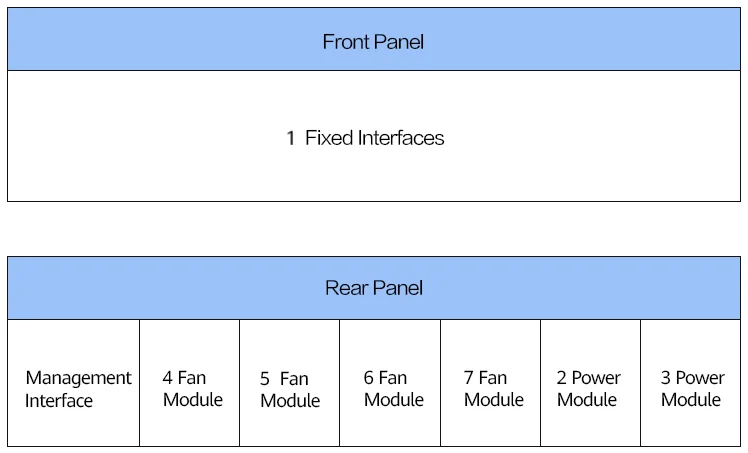

Слоты
| Тип слота | Номер слота | Направление слота | Примечание |
|---|---|---|---|
| IPU | 1 | - | - |
| POWER | 2 | - | - |
| POWER | 3 | - | - |
| FAN | 4 | - | - |
| FAN | 5 | - | - |
| FAN | 6 | - | - |
| FAN | 7 | - | - |

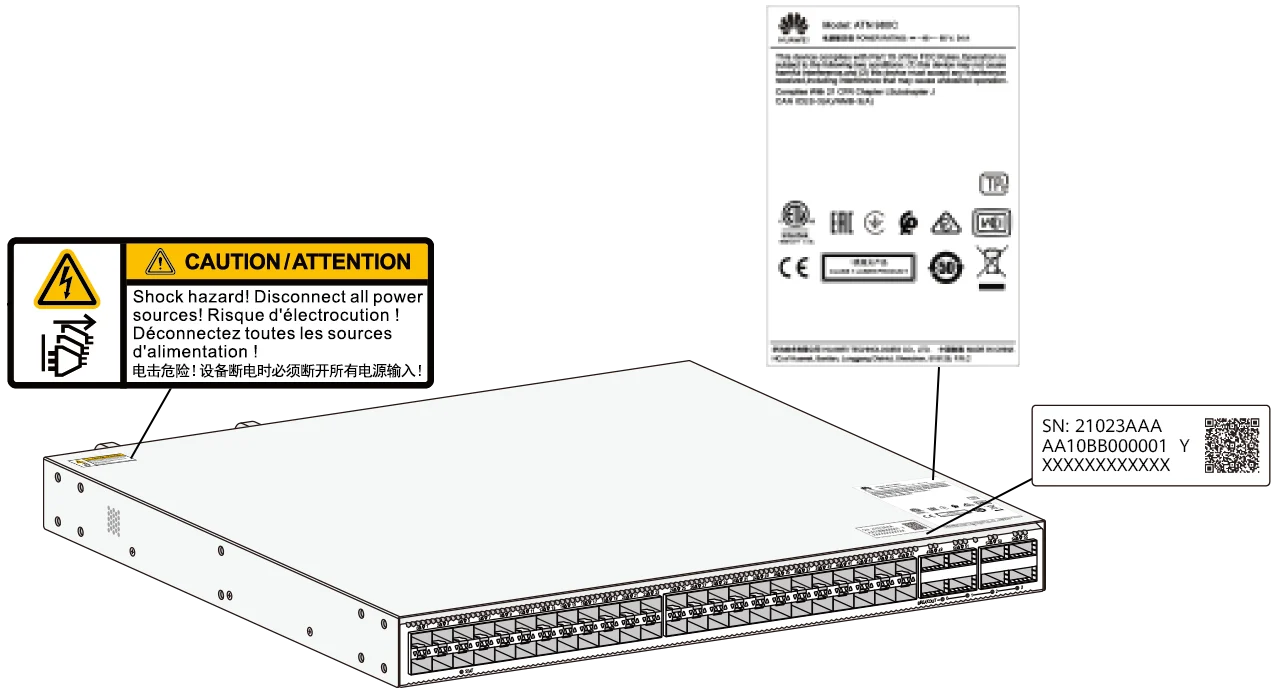

Наклейки на корпусе
| Схема | Название наклейки | Описание |
|---|---|---|
| Наклейка со штрихкодом корпуса | Штрихкод устройство считывает как серийный номер ESN. | |
| Предупреждение о нескольких вводах питания | У устройства несколько вводов питания. Чтобы обесточить его, отключите все вводы. | |
| Шильдик с названием изделия | На шильдике указаны название изделия, сертификация и допуски. |
Габариты, монтаж и условия эксплуатации
| Параметр | Значение |
|---|---|
| Стандарт стойки | МЭК, 19 дюймов |
| Габариты без упаковки В×Ш×Г, мм | 43,6 × 442 × 420 мм |
| Габариты с упаковкой В×Ш×Г, мм | 175 × 550 × 650 мм |
| Вес без упаковки, кг | 6,3 кг |
| Вес с упаковкой, кг | 11,2 кг |
| Вес без упаковки в сборе, кг | Исполнение DC: 8,4 кг. Исполнение AC: 8,75 кг |
| Вес с упаковкой в сборе, кг | Исполнение DC: 13,58 кг. Исполнение AC: 13,75 кг |
| Шум при обычной температуре, звуковая мощность, дБ(А) | менее 72 дБ, по норме ETSI 72 дБ(А) |
| Рабочая температура, °C | Исполнение с обдувом спереди назад: от −5 до +45 °C |
| Допустимая скорость изменения температуры, °C | не более 0,5 °C в минуту, без конденсата |
| Температура хранения, °C | от −40 до +70 °C |
| Рабочая влажность | от 5 до 90%, без конденсата |
| Влажность при кратковременной работе | от 5 до 95%, без конденсата |
| Влажность хранения | от 5 до 95%, без конденсата |
| Рабочая высота над уровнем моря, м | не более 4000 м. На высоте от 1800 до 4000 м рабочая температура должна снижаться на 1 °C с каждыми 220 м подъёма |
| Высота хранения, м | < 5000 м |
| Параметр | Значение |
|---|---|
| Стандарт стойки | МЭК, 19 дюймов |
| Габариты без упаковки В×Ш×Г, мм | 43,6 × 442 × 420 мм |
| Габариты с упаковкой В×Ш×Г, мм | 175 × 550 × 650 мм |
| Вес без упаковки, кг | 6,8 кг |
| Вес с упаковкой, кг | 11,7 кг |
| Вес без упаковки в сборе, кг | Исполнение DC: 8,9 кг. Исполнение AC: 9,2 кг |
| Вес с упаковкой в сборе, кг | Исполнение DC: 14,08 кг. Исполнение AC: 14,2 кг |
| Шум при обычной температуре, звуковая мощность, дБ(А) | менее 72 дБ, по норме ETSI 72 дБ(А) |
| Рабочая температура, °C | Исполнение с обдувом спереди назад: от −5 до +45 °C |
| Допустимая скорость изменения температуры, °C | не более 0,5 °C в минуту, без конденсата |
| Температура хранения, °C | от −40 до +70 °C |
| Рабочая влажность | от 5 до 90%, без конденсата |
| Влажность при кратковременной работе | от 5 до 95%, без конденсата |
| Влажность хранения | от 5 до 95%, без конденсата |
| Рабочая высота над уровнем моря, м | не более 4000 м. На высоте от 1800 до 4000 м рабочая температура должна снижаться на 1 °C с каждыми 220 м подъёма |
| Высота хранения, м | < 5000 м |
| Параметр | Значение |
|---|---|
| Стандарт стойки | МЭК, 19 дюймов |
| Габариты без упаковки В×Ш×Г, мм | 43,6 × 442 × 420 мм |
| Габариты с упаковкой В×Ш×Г, мм | 175 × 550 × 650 мм |
| Вес без упаковки, кг | 7 кг |
| Вес с упаковкой, кг | 11,9 кг |
| Вес без упаковки в сборе, кг | Исполнение DC: 8,9 кг. Исполнение AC: 9,2 кг |
| Вес с упаковкой в сборе, кг | Исполнение DC: 14,08 кг. Исполнение AC: 14,2 кг |
| Шум при обычной температуре, звуковая мощность, дБ(А) | менее 72 дБ, по норме ETSI 72 дБ(А) |
| Рабочая температура, °C | Исполнение с обдувом спереди назад: от −5 до +45 °C |
| Допустимая скорость изменения температуры, °C | не более 0,5 °C в минуту, без конденсата |
| Температура хранения, °C | от −40 до +70 °C |
| Рабочая влажность | от 5 до 90%, без конденсата |
| Влажность при кратковременной работе | от 5 до 95%, без конденсата |
| Влажность хранения | от 5 до 95%, без конденсата |
| Рабочая высота над уровнем моря, м | не более 4000 м. На высоте от 1800 до 4000 м рабочая температура должна снижаться на 1 °C с каждыми 220 м подъёма |
| Высота хранения, м | < 5000 м |
| Параметр | Значение |
|---|---|
| Стандарт стойки | МЭК, 19 дюймов |
| Габариты без упаковки В×Ш×Г, мм | 43,6 × 442 × 420 мм |
| Габариты с упаковкой В×Ш×Г, мм | 175 × 550 × 650 мм |
| Вес без упаковки, кг | 6,3 кг |
| Вес с упаковкой, кг | 11,2 кг |
| Вес без упаковки в сборе, кг | Исполнение DC: 8,4 кг. Исполнение AC: 8,75 кг |
| Вес с упаковкой в сборе, кг | Исполнение DC: 13,58 кг. Исполнение AC: 13,75 кг |
| Шум при обычной температуре, звуковая мощность, дБ(А) | менее 72 дБ, по норме ETSI 72 дБ(А) |
| Рабочая температура, °C | Исполнение с забором сзади и выбросом спереди: от −5 до +40 °C |
| Допустимая скорость изменения температуры, °C | не более 0,5 °C в минуту, без конденсата |
| Температура хранения, °C | от −40 до +70 °C |
| Рабочая влажность | от 5 до 90%, без конденсата |
| Влажность при кратковременной работе | от 5 до 95%, без конденсата |
| Влажность хранения | от 5 до 95%, без конденсата |
| Рабочая высота над уровнем моря, м | не более 4000 м. На высоте от 1800 до 4000 м рабочая температура должна снижаться на 1 °C с каждыми 220 м подъёма |
| Высота хранения, м | < 5000 м |
| Параметр | Значение |
|---|---|
| Стандарт стойки | МЭК, 19 дюймов |
| Габариты без упаковки В×Ш×Г, мм | 43,6 × 442 × 420 мм |
| Габариты с упаковкой В×Ш×Г, мм | 175 × 550 × 650 мм |
| Вес без упаковки, кг | 6,8 кг |
| Вес с упаковкой, кг | 11,7 кг |
| Вес без упаковки в сборе, кг | Исполнение DC: 8,9 кг. Исполнение AC: 9,2 кг |
| Вес с упаковкой в сборе, кг | Исполнение DC: 14,08 кг. Исполнение AC: 14,2 кг |
| Шум при обычной температуре, звуковая мощность, дБ(А) | менее 72 дБ, по норме ETSI 72 дБ(А) |
| Рабочая температура, °C | Исполнение с забором сзади и выбросом спереди: от −5 до +40 °C |
| Допустимая скорость изменения температуры, °C | не более 0,5 °C в минуту, без конденсата |
| Температура хранения, °C | от −40 до +70 °C |
| Рабочая влажность | от 5 до 90%, без конденсата |
| Влажность при кратковременной работе | от 5 до 95%, без конденсата |
| Влажность хранения | от 5 до 95%, без конденсата |
| Рабочая высота над уровнем моря, м | не более 4000 м. На высоте от 1800 до 4000 м рабочая температура должна снижаться на 1 °C с каждыми 220 м подъёма |
| Высота хранения, м | < 5000 м |
| Параметр | Значение |
|---|---|
| Стандарт стойки | МЭК, 19 дюймов |
| Габариты без упаковки В×Ш×Г, мм | 43,6 × 442 × 420 мм |
| Габариты с упаковкой В×Ш×Г, мм | 175 × 550 × 650 мм |
| Вес без упаковки, кг | 7 кг |
| Вес с упаковкой, кг | 11,9 кг |
| Вес без упаковки в сборе, кг | Исполнение DC: 8,9 кг. Исполнение AC: 9,2 кг |
| Вес с упаковкой в сборе, кг | Исполнение DC: 14,08 кг. Исполнение AC: 14,2 кг |
| Шум при обычной температуре, звуковая мощность, дБ(А) | менее 72 дБ, по норме ETSI 72 дБ(А) |
| Рабочая температура, °C | Исполнение с забором сзади и выбросом спереди: от −5 до +40 °C |
| Допустимая скорость изменения температуры, °C | не более 0,5 °C в минуту, без конденсата |
| Температура хранения, °C | от −40 до +70 °C |
| Рабочая влажность | от 5 до 90%, без конденсата |
| Влажность при кратковременной работе | от 5 до 95%, без конденсата |
| Влажность хранения | от 5 до 95%, без конденсата |
| Рабочая высота над уровнем моря, м | не более 4000 м. На высоте от 1800 до 4000 м рабочая температура должна снижаться на 1 °C с каждыми 220 м подъёма |
| Высота хранения, м | < 5000 м |
| Параметр | Значение |
|---|---|
| Стандарт стойки | МЭК, 19 дюймов |
| Габариты без упаковки В×Ш×Г, мм | 43,6 × 442 × 420 мм |
| Габариты с упаковкой В×Ш×Г, мм | 175 × 550 × 650 мм |
| Вес без упаковки, кг | 7 кг |
| Вес с упаковкой, кг | 11,9 кг |
| Вес без упаковки в сборе, кг | Исполнение DC: 8,9 кг. Исполнение AC: 9,2 кг |
| Вес с упаковкой в сборе, кг | Исполнение DC: 14,08 кг. Исполнение AC: 14,2 кг |
| Шум при обычной температуре, звуковая мощность, дБ(А) | менее 72 дБ, по норме ETSI 72 дБ(А) |
| Рабочая температура, °C | Исполнение с обдувом спереди назад: от −5 до +45 °C |
| Допустимая скорость изменения температуры, °C | не более 0,5 °C в минуту, без конденсата |
| Температура хранения, °C | от −40 до +70 °C |
| Рабочая влажность | от 5 до 90%, без конденсата |
| Влажность при кратковременной работе | от 5 до 95%, без конденсата |
| Влажность хранения | от 5 до 95%, без конденсата |
| Рабочая высота над уровнем моря, м | не более 4000 м. На высоте от 1800 до 4000 м рабочая температура должна снижаться на 1 °C с каждыми 220 м подъёма |
| Высота хранения, м | < 5000 м |
| Параметр | Значение |
|---|---|
| Стандарт стойки | МЭК, 19 дюймов |
| Габариты без упаковки В×Ш×Г, мм | 43,6 × 442 × 420 мм |
| Габариты с упаковкой В×Ш×Г, мм | 175 × 550 × 650 мм |
| Вес без упаковки, кг | 7 кг |
| Вес с упаковкой, кг | 11,9 кг |
| Вес без упаковки в сборе, кг | Исполнение DC: 8,9 кг. Исполнение AC: 9,2 кг |
| Вес с упаковкой в сборе, кг | Исполнение DC: 14,08 кг. Исполнение AC: 14,2 кг |
| Шум при обычной температуре, звуковая мощность, дБ(А) | менее 72 дБ, по норме ETSI 72 дБ(А) |
| Рабочая температура, °C | Исполнение с забором сзади и выбросом спереди: от −5 до +40 °C |
| Допустимая скорость изменения температуры, °C | не более 0,5 °C в минуту, без конденсата |
| Температура хранения, °C | от −40 до +70 °C |
| Рабочая влажность | от 5 до 90%, без конденсата |
| Влажность при кратковременной работе | от 5 до 95%, без конденсата |
| Влажность хранения | от 5 до 95%, без конденсата |
| Рабочая высота над уровнем моря, м | не более 4000 м. На высоте от 1800 до 4000 м рабочая температура должна снижаться на 1 °C с каждыми 220 м подъёма |
| Высота хранения, м | < 5000 м |
Технические характеристики
| Параметр | Значение |
|---|---|
| Высота корпуса, U | 1 U |
| Типовая мощность в сборе, Вт | 325 Вт |
| Типовое тепловыделение в сборе, БТЕ/ч | 1054,44 БТЕ/ч |
| Наработка на отказ, лет | DC: 25.52 AC: 25.65 |
| Время восстановления, ч | 0,5 |
| Наличие | 0.99999 |
| CPU | 20 ядер, 2,0 ГГц |
| SDRAM | 16 ГБ |
| Флеш-память | 64 МБ |
| Память | 4G NAND FLASH |
| Тип питания | DCAC/HVDC |
| Номинальное входное напряжение, В | Постоянное: −48 или −60 В. Переменное: от 100 до 240 В, поддерживается 240 В HVDC |
| Диапазон входного напряжения, В | Пост. ток: −40…−72 В. Перем. ток: 90…290 В |
| Наибольший входной ток, А | DC: 30 A 600 W AC: 8 A 1200 W AC: 10 A |
| Номинальная выходная мощность, Вт | DC: 1000 W 600 W AC: 600 W 1200 W AC: 1200 W |
| Наибольшее сечение кабеля, мм² | Постоянный ток: 4 мм² на длину от 1 до 14 м, 6 мм² на 15-21 м, 10 мм² на 22-35 м. Переменный ток: 2,5 мм² |
| Автомат или предохранитель на вводе, А | DC:≥32A AC:≥10A |
| Охлаждение | Воздушное |
| Направление обдува | Спереди назад: забор со стороны портов |
| Число слотов | 7 |
| Число слотов плат | 1 |
| Коммутационная способность | 2,4 Тбит/с |
| Всего физических портов | 56 |
| Наибольшее число портов 100GE | 8 |
| Наибольшее число портов 50GE | 8 |
| Наибольшее число портов 40GE | 8 |
| Наибольшее число портов 25GE | 20 плюс 32 при разбивке портов 100GE |
| Наибольшее число портов 10GE | 48 плюс 32 при разбивке портов 100GE |
| Наибольшее число портов GE | 28 (V8R12C00), 36 (V8R12C10) |
| Наибольшее число портов FE | 28 |
| Наибольшее число медных портов | 28 |
| Резервирование питания | 1+1 |
| Резервирование вентиляторов | 3+1, кратковременная работа при отказе одного вентилятора и температуре 40 °C |
| Разбивка портов | Да. Разбивку поддерживают только порты 100GE, включается командой port split. |
| Автовыбор скорости порта | Да. Порты 100GE автоматически выбирают 40, 50 или 100 Гбит/с, порты 25GE выбирают 1, 10 или 25 Гбит/с, порты GE выбирают 1 или 10 Гбит/с. |
| Поддержка FlexE | Да. Физические порты 48, 49, 50 и 51 объединяются в одну группу, номера port-id от 56 до 95 и от 1000 до 3000, создаётся до 40 клиентов FlexE. Порты 52, 53, 54 и 55 объединяются в другую группу, номера port-id от 96 до 135 и от 1000 до 3000, тоже до 40 клиентов. |
| Параметр | Значение |
|---|---|
| Высота корпуса, U | 1 U |
| Типовая мощность в сборе, Вт | 325 Вт |
| Типовое тепловыделение в сборе, БТЕ/ч | 1054,44 БТЕ/ч |
| Наработка на отказ, лет | DC: 25.52 AC: 25.65 |
| Время восстановления, ч | 0,5 |
| Наличие | 0.99999 |
| CPU | 8 ядер, 2,3 ГГц |
| SDRAM | 16 ГБ |
| Флеш-память | 64 МБ |
| Память | Флеш-память M.2 на 16 ГБ |
| Тип питания | DCAC/HVDC |
| Номинальное входное напряжение, В | Постоянное: −48 или −60 В. Переменное: от 100 до 240 В, поддерживается 240 В HVDC |
| Диапазон входного напряжения, В | Пост. ток: −40…−72 В. Перем. ток: 90…290 В |
| Наибольший входной ток, А | DC: 30 A AC: 8 A |
| Номинальная выходная мощность, Вт | DC: 1000 W AC: 600 W |
| Наибольшее сечение кабеля, мм² | Постоянный ток: 4 мм² на длину от 1 до 14 м, 6 мм² на 15-21 м, 10 мм² на 22-35 м. Переменный ток: 2,5 мм² |
| Автомат или предохранитель на вводе, А | DC: ≥ 32 A AC: ≥ 10 A |
| Охлаждение | Воздушное |
| Направление обдува | Спереди назад: забор со стороны портов |
| Число слотов | 7 |
| Число слотов плат | 1 |
| Коммутационная способность | 2,4 Тбит/с |
| Всего физических портов | 56 |
| Наибольшее число портов 100GE | 8 |
| Наибольшее число портов 50GE | 8 |
| Наибольшее число портов 40GE | 8 |
| Наибольшее число портов 25GE | 20 плюс 32 при разбивке портов 100GE |
| Наибольшее число портов 10GE | 48 плюс 32 при разбивке портов 100GE |
| Наибольшее число портов GE | 36 |
| Наибольшее число портов FE | 28 |
| Наибольшее число медных портов | 28 |
| Резервирование питания | 1+1 |
| Резервирование вентиляторов | 3+1, кратковременная работа при отказе одного вентилятора и температуре 40 °C |
| Разбивка портов | Да. Разбивку поддерживают только порты 100GE, включается командой port split. |
| Автовыбор скорости порта | Да. Порты 100GE автоматически выбирают 40, 50 или 100 Гбит/с, порты 25GE выбирают 1, 10 или 25 Гбит/с, порты GE выбирают 1 или 10 Гбит/с. |
| Поддержка FlexE | Да. Физические порты 48, 49, 50 и 51 объединяются в одну группу, номера port-id от 56 до 95 и от 1000 до 3000, создаётся до 40 клиентов FlexE. Порты 52, 53, 54 и 55 объединяются в другую группу, номера port-id от 96 до 135 и от 1000 до 3000, тоже до 40 клиентов. |
| Параметр | Значение |
|---|---|
| Высота корпуса, U | 1 U |
| Типовая мощность в сборе, Вт | 325 Вт |
| Типовое тепловыделение в сборе, БТЕ/ч | 1054,44 БТЕ/ч |
| Наработка на отказ, лет | DC: 25.52 AC: 25.65 |
| Время восстановления, ч | 0,5 |
| Наличие | 0.99999 |
| CPU | 16 ядер, 2,0 ГГц |
| SDRAM | 32 ГБ |
| Флеш-память | 64 МБ |
| Память | Флеш-память M.2 на 16 ГБ |
| Тип питания | DCAC/HVDC |
| Номинальное входное напряжение, В | Постоянное: −48 или −60 В. Переменное: от 100 до 240 В, поддерживается 240 В HVDC |
| Диапазон входного напряжения, В | Пост. ток: −40…−72 В. Перем. ток: 90…290 В |
| Наибольший входной ток, А | DC: 30 A AC: 8 A |
| Номинальная выходная мощность, Вт | DC: 1000 W AC: 600 W |
| Наибольшее сечение кабеля, мм² | Постоянный ток: 4 мм² на длину от 1 до 14 м, 6 мм² на 15-21 м, 10 мм² на 22-35 м. Переменный ток: 2,5 мм² |
| Автомат или предохранитель на вводе, А | DC: ≥ 32 A AC: ≥ 10 A |
| Охлаждение | Воздушное |
| Направление обдува | Спереди назад: забор со стороны портов |
| Число слотов | 7 |
| Число слотов плат | 1 |
| Коммутационная способность | 2,4 Тбит/с |
| Всего физических портов | 56 |
| Наибольшее число портов 100GE | 8 |
| Наибольшее число портов 50GE | 8 |
| Наибольшее число портов 40GE | 8 |
| Наибольшее число портов 25GE | 20 плюс 32 при разбивке портов 100GE |
| Наибольшее число портов 10GE | 48 плюс 32 при разбивке портов 100GE |
| Наибольшее число портов GE | 36 |
| Наибольшее число портов FE | 28 |
| Наибольшее число медных портов | 28 |
| Резервирование питания | 1+1 |
| Резервирование вентиляторов | 3+1, кратковременная работа при отказе одного вентилятора и температуре 40 °C |
| Разбивка портов | Да. Разбивку поддерживают только порты 100GE, включается командой port split. |
| Автовыбор скорости порта | Да. Порты 100GE автоматически выбирают 40, 50 или 100 Гбит/с, порты 25GE выбирают 1, 10 или 25 Гбит/с, порты GE выбирают 1 или 10 Гбит/с. |
| Поддержка FlexE | Да. Физические порты 48, 49, 50 и 51 объединяются в одну группу, номера port-id от 56 до 95 и от 1000 до 3000, создаётся до 40 клиентов FlexE. Порты 52, 53, 54 и 55 объединяются в другую группу, номера port-id от 96 до 135 и от 1000 до 3000, тоже до 40 клиентов. |
| Параметр | Значение |
|---|---|
| Высота корпуса, U | 1 U |
| Типовая мощность в сборе, Вт | 325 Вт |
| Типовое тепловыделение в сборе, БТЕ/ч | 1054,44 БТЕ/ч |
| Наработка на отказ, лет | DC: 25.52 AC: 25.65 |
| Время восстановления, ч | 0,5 |
| Наличие | 0.99999 |
| CPU | 20 ядер, 2,0 ГГц |
| SDRAM | 16 ГБ |
| Флеш-память | 64 МБ |
| Память | 4G NAND FLASH |
| Тип питания | DCAC/HVDC |
| Номинальное входное напряжение, В | Постоянное: −48 или −60 В. Переменное: от 100 до 240 В, поддерживается 240 В HVDC |
| Диапазон входного напряжения, В | Пост. ток: −40…−72 В. Перем. ток: 90…290 В |
| Наибольший входной ток, А | DC: 30 A 600 W AC: 8 A 1200 W AC: 10 A |
| Номинальная выходная мощность, Вт | DC: 1000 W 600 W AC: 600 W 1200 W AC: 1200 W |
| Наибольшее сечение кабеля, мм² | Постоянный ток: 4 мм² на длину от 1 до 14 м, 6 мм² на 15-21 м, 10 мм² на 22-35 м. Переменный ток: 2,5 мм² |
| Автомат или предохранитель на вводе, А | DC:≥32A AC:≥10A |
| Охлаждение | Воздушное |
| Направление обдува | Сзади вперёд: выброс со стороны портов |
| Число слотов | 7 |
| Число слотов плат | 1 |
| Коммутационная способность | 2,4 Тбит/с |
| Всего физических портов | 56 |
| Наибольшее число портов 100GE | 8 |
| Наибольшее число портов 50GE | 8 |
| Наибольшее число портов 40GE | 8 |
| Наибольшее число портов 25GE | 20 плюс 32 при разбивке портов 100GE |
| Наибольшее число портов 10GE | 48 плюс 32 при разбивке портов 100GE |
| Наибольшее число портов GE | 28 (V8R12C00), 36 (V8R12C10) |
| Наибольшее число портов FE | 28 |
| Наибольшее число медных портов | 28 |
| Резервирование питания | 1+1 |
| Резервирование вентиляторов | 3+1, кратковременная работа при отказе одного вентилятора и температуре 40 °C |
| Разбивка портов | Да. Разбивку поддерживают только порты 100GE, включается командой port split. |
| Автовыбор скорости порта | Да. Порты 100GE автоматически выбирают 40, 50 или 100 Гбит/с, порты 25GE выбирают 1, 10 или 25 Гбит/с, порты GE выбирают 1 или 10 Гбит/с. |
| Поддержка FlexE | Да. Физические порты 48, 49, 50 и 51 объединяются в одну группу, номера port-id от 56 до 95 и от 1000 до 3000, создаётся до 40 клиентов FlexE. Порты 52, 53, 54 и 55 объединяются в другую группу, номера port-id от 96 до 135 и от 1000 до 3000, тоже до 40 клиентов. |
| Параметр | Значение |
|---|---|
| Высота корпуса, U | 1 U |
| Типовая мощность в сборе, Вт | 325 Вт |
| Типовое тепловыделение в сборе, БТЕ/ч | 1054,44 БТЕ/ч |
| Наработка на отказ, лет | DC: 25.52 AC: 25.65 |
| Время восстановления, ч | 0,5 |
| Наличие | 0.99999 |
| CPU | 8 ядер, 2,3 ГГц |
| SDRAM | 16 ГБ |
| Флеш-память | 64 МБ |
| Память | Флеш-память M.2 на 16 ГБ |
| Тип питания | DCAC/HVDC |
| Номинальное входное напряжение, В | Постоянное: −48 или −60 В. Переменное: от 100 до 240 В, поддерживается 240 В HVDC |
| Диапазон входного напряжения, В | Пост. ток: −40…−72 В. Перем. ток: 90…290 В |
| Наибольший входной ток, А | DC: 30 A AC: 8 A |
| Номинальная выходная мощность, Вт | DC: 1000 W AC: 600 W |
| Наибольшее сечение кабеля, мм² | Постоянный ток: 4 мм² на длину от 1 до 14 м, 6 мм² на 15-21 м, 10 мм² на 22-35 м. Переменный ток: 2,5 мм² |
| Автомат или предохранитель на вводе, А | DC: ≥ 32 A AC: ≥ 10 A |
| Охлаждение | Воздушное |
| Направление обдува | Сзади вперёд: выброс со стороны портов |
| Число слотов | 7 |
| Число слотов плат | 1 |
| Коммутационная способность | 2,4 Тбит/с |
| Всего физических портов | 56 |
| Наибольшее число портов 100GE | 8 |
| Наибольшее число портов 50GE | 8 |
| Наибольшее число портов 40GE | 8 |
| Наибольшее число портов 25GE | 20 плюс 32 при разбивке портов 100GE |
| Наибольшее число портов 10GE | 48 плюс 32 при разбивке портов 100GE |
| Наибольшее число портов GE | 36 |
| Наибольшее число портов FE | 28 |
| Наибольшее число медных портов | 28 |
| Резервирование питания | 1+1 |
| Резервирование вентиляторов | 3+1, кратковременная работа при отказе одного вентилятора и температуре 40 °C |
| Разбивка портов | Да. Разбивку поддерживают только порты 100GE, включается командой port split. |
| Автовыбор скорости порта | Да. Порты 100GE автоматически выбирают 40, 50 или 100 Гбит/с, порты 25GE выбирают 1, 10 или 25 Гбит/с, порты GE выбирают 1 или 10 Гбит/с. |
| Поддержка FlexE | Да. Физические порты 48, 49, 50 и 51 объединяются в одну группу, номера port-id от 56 до 95 и от 1000 до 3000, создаётся до 40 клиентов FlexE. Порты 52, 53, 54 и 55 объединяются в другую группу, номера port-id от 96 до 135 и от 1000 до 3000, тоже до 40 клиентов. |
| Параметр | Значение |
|---|---|
| Высота корпуса, U | 1 U |
| Типовая мощность в сборе, Вт | 325 Вт |
| Типовое тепловыделение в сборе, БТЕ/ч | 1054,44 БТЕ/ч |
| Наработка на отказ, лет | DC: 25.52 AC: 25.65 |
| Время восстановления, ч | 0,5 |
| Наличие | 0.99999 |
| CPU | 16 ядер, 2,0 ГГц |
| SDRAM | 32 ГБ |
| Флеш-память | 64 МБ |
| Память | Флеш-память M.2 на 16 ГБ |
| Тип питания | DCAC/HVDC |
| Номинальное входное напряжение, В | Постоянное: −48 или −60 В. Переменное: от 100 до 240 В, поддерживается 240 В HVDC |
| Диапазон входного напряжения, В | Пост. ток: −40…−72 В. Перем. ток: 90…290 В |
| Наибольший входной ток, А | DC: 30 A AC: 8 A |
| Номинальная выходная мощность, Вт | DC: 1000 W AC: 600 W |
| Наибольшее сечение кабеля, мм² | Постоянный ток: 4 мм² на длину от 1 до 14 м, 6 мм² на 15-21 м, 10 мм² на 22-35 м. Переменный ток: 2,5 мм² |
| Автомат или предохранитель на вводе, А | DC: ≥ 32 A AC: ≥ 10 A |
| Охлаждение | Воздушное |
| Направление обдува | Сзади вперёд: выброс со стороны портов |
| Число слотов | 7 |
| Число слотов плат | 1 |
| Коммутационная способность | 2,4 Тбит/с |
| Всего физических портов | 56 |
| Наибольшее число портов 100GE | 8 |
| Наибольшее число портов 50GE | 8 |
| Наибольшее число портов 40GE | 8 |
| Наибольшее число портов 25GE | 20 плюс 32 при разбивке портов 100GE |
| Наибольшее число портов 10GE | 48 плюс 32 при разбивке портов 100GE |
| Наибольшее число портов GE | 36 |
| Наибольшее число портов FE | 28 |
| Наибольшее число медных портов | 28 |
| Резервирование питания | 1+1 |
| Резервирование вентиляторов | 3+1, кратковременная работа при отказе одного вентилятора и температуре 40 °C |
| Разбивка портов | Да. Разбивку поддерживают только порты 100GE, включается командой port split. |
| Автовыбор скорости порта | Да. Порты 100GE автоматически выбирают 40, 50 или 100 Гбит/с, порты 25GE выбирают 1, 10 или 25 Гбит/с, порты GE выбирают 1 или 10 Гбит/с. |
| Поддержка FlexE | Да. Физические порты 48, 49, 50 и 51 объединяются в одну группу, номера port-id от 56 до 95 и от 1000 до 3000, создаётся до 40 клиентов FlexE. Порты 52, 53, 54 и 55 объединяются в другую группу, номера port-id от 96 до 135 и от 1000 до 3000, тоже до 40 клиентов. |
| Параметр | Значение |
|---|---|
| Высота корпуса, U | 1 U |
| Типовая мощность в сборе, Вт | 325 Вт |
| Типовое тепловыделение в сборе, БТЕ/ч | 1054,44 БТЕ/ч |
| Наработка на отказ, лет | DC: 25.52 AC: 25.65 |
| Время восстановления, ч | 0,5 |
| Наличие | 0.99999 |
| CPU | 16 ядер, 2,0 ГГц |
| SDRAM | 32 ГБ |
| Флеш-память | 64 МБ |
| Память | Флеш-память M.2 на 16 ГБ |
| Тип питания | DCAC/HVDC |
| Номинальное входное напряжение, В | Постоянное: −48 или −60 В. Переменное: от 100 до 240 В, поддерживается 240 В HVDC |
| Диапазон входного напряжения, В | Пост. ток: −40…−72 В. Перем. ток: 90…290 В |
| Наибольший входной ток, А | DC: 30 A AC: 8 A |
| Номинальная выходная мощность, Вт | DC: 1000 W AC: 600 W |
| Наибольшее сечение кабеля, мм² | Постоянный ток: 4 мм² на длину от 1 до 14 м, 6 мм² на 15-21 м, 10 мм² на 22-35 м. Переменный ток: 2,5 мм² |
| Автомат или предохранитель на вводе, А | DC: ≥ 32 A AC: ≥ 10 A |
| Охлаждение | Воздушное |
| Направление обдува | Спереди назад: забор со стороны портов |
| Число слотов | 7 |
| Число слотов плат | 1 |
| Коммутационная способность | 2,4 Тбит/с |
| Всего физических портов | 56 |
| Наибольшее число портов 100GE | 8 |
| Наибольшее число портов 50GE | 8 |
| Наибольшее число портов 40GE | 8 |
| Наибольшее число портов 25GE | 20 плюс 32 при разбивке портов 100GE |
| Наибольшее число портов 10GE | 48 плюс 32 при разбивке портов 100GE |
| Наибольшее число портов GE | 36 |
| Наибольшее число портов FE | 28 |
| Наибольшее число медных портов | 28 |
| Резервирование питания | 1+1 |
| Резервирование вентиляторов | 3+1, кратковременная работа при отказе одного вентилятора и температуре 40 °C |
| Разбивка портов | Да. Разбивку поддерживают только порты 100GE, включается командой port split. |
| Автовыбор скорости порта | Да. Порты 100GE автоматически выбирают 40, 50 или 100 Гбит/с, порты 25GE выбирают 1, 10 или 25 Гбит/с, порты GE выбирают 1 или 10 Гбит/с. |
| Поддержка FlexE | Да. Физические порты 48, 49, 50 и 51 объединяются в одну группу, номера port-id от 56 до 95 и от 1000 до 3000, создаётся до 40 клиентов FlexE. Порты 52, 53, 54 и 55 объединяются в другую группу, номера port-id от 96 до 135 и от 1000 до 3000, тоже до 40 клиентов. |
| Параметр | Значение |
|---|---|
| Высота корпуса, U | 1 U |
| Типовая мощность в сборе, Вт | 325 Вт |
| Типовое тепловыделение в сборе, БТЕ/ч | 1054,44 БТЕ/ч |
| Наработка на отказ, лет | DC: 25.52 AC: 25.65 |
| Время восстановления, ч | 0,5 |
| Наличие | 0.99999 |
| CPU | 16 ядер, 2,0 ГГц |
| SDRAM | 32 ГБ |
| Флеш-память | 64 МБ |
| Память | Флеш-память M.2 на 16 ГБ |
| Тип питания | DCAC/HVDC |
| Номинальное входное напряжение, В | Постоянное: −48 или −60 В. Переменное: от 100 до 240 В, поддерживается 240 В HVDC |
| Диапазон входного напряжения, В | Пост. ток: −40…−72 В. Перем. ток: 90…290 В |
| Наибольший входной ток, А | DC: 30 A AC: 8 A |
| Номинальная выходная мощность, Вт | DC: 1000 W AC: 600 W |
| Наибольшее сечение кабеля, мм² | Постоянный ток: 4 мм² на длину от 1 до 14 м, 6 мм² на 15-21 м, 10 мм² на 22-35 м. Переменный ток: 2,5 мм² |
| Автомат или предохранитель на вводе, А | DC: ≥ 32 A AC: ≥ 10 A |
| Охлаждение | Воздушное |
| Направление обдува | Сзади вперёд: выброс со стороны портов |
| Число слотов | 7 |
| Число слотов плат | 1 |
| Коммутационная способность | 2,4 Тбит/с |
| Всего физических портов | 56 |
| Наибольшее число портов 100GE | 8 |
| Наибольшее число портов 50GE | 8 |
| Наибольшее число портов 40GE | 8 |
| Наибольшее число портов 25GE | 20 плюс 32 при разбивке портов 100GE |
| Наибольшее число портов 10GE | 48 плюс 32 при разбивке портов 100GE |
| Наибольшее число портов GE | 36 |
| Наибольшее число портов FE | 28 |
| Наибольшее число медных портов | 28 |
| Резервирование питания | 1+1 |
| Резервирование вентиляторов | 3+1, кратковременная работа при отказе одного вентилятора и температуре 40 °C |
| Разбивка портов | Да. Разбивку поддерживают только порты 100GE, включается командой port split. |
| Автовыбор скорости порта | Да. Порты 100GE автоматически выбирают 40, 50 или 100 Гбит/с, порты 25GE выбирают 1, 10 или 25 Гбит/с, порты GE выбирают 1 или 10 Гбит/с. |
| Поддержка FlexE | Да. Физические порты 48, 49, 50 и 51 объединяются в одну группу, номера port-id от 56 до 95 и от 1000 до 3000, создаётся до 40 клиентов FlexE. Порты 52, 53, 54 и 55 объединяются в другую группу, номера port-id от 96 до 135 и от 1000 до 3000, тоже до 40 клиентов. |
- Что такое конденсат. С понижением температуры воздух удерживает меньше влаги, поэтому относительная влажность растёт. При достаточно низкой температуре, её называют точкой росы, воздух больше не удерживает влагу, и она выпадает водой. Такая вода на поверхности оборудования и есть конденсат.
- Чем опасен конденсат. Смешиваясь с пылью внутри оборудования, он создаёт проводящие дорожки и нарушает электрическую изоляцию. Участок, который не должен проводить ток, начинает проводить, и оборудование выходит из строя.
- Отчего появляется конденсат. Он связан с перепадом температуры и влажностью и выпадает, когда температура опускается ниже точки росы. Например, при относительной влажности 50 % и температуре 25 °C конденсат выпадет, как только станет холоднее 13,9 °C.
Вопрос по позиции
Спросите про совместимость, лицензии или сроки. Ответит инженер.
