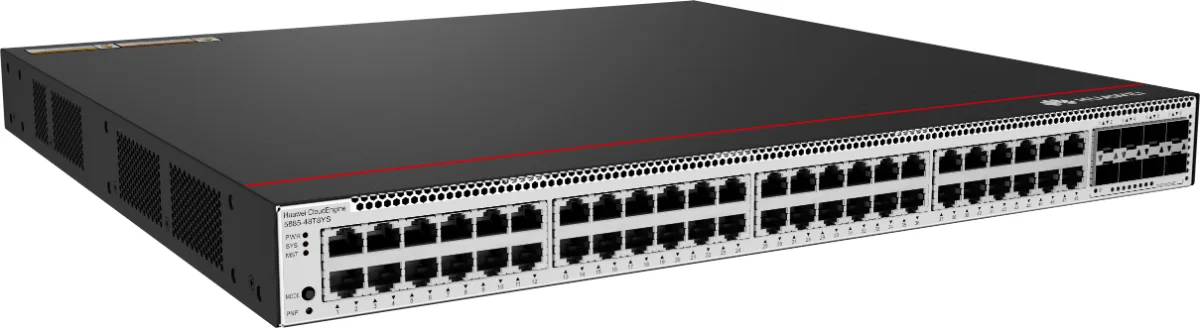

Коммутатор ЦОД Huawei CE5885-48T8YS, направление охлаждения Port-side Exhaust, 48 портов, Uplink 8 × 25G
- 48 × 1 Гбит/с
- 8 × 25 Гбит/с
- блок в комплекте
- Белый импорт. Таможенная декларация на единицу товара, договор с ООО и НДС.
- Более 1 100 проектов, пять инженеров HCIE в штате. Совместимость и конфигурацию проверяем до оплаты.
- Гарантия и сервис по контракту, четыре уровня SLA.
Коммутатор ЦОД Huawei CloudEngine CE5885-48T8YS. Ставится в стойку центра обработки данных и работает на уровне доступа к серверам или на уровне агрегации внутри фабрики. У этого исполнения количество портов доступа: 48; скорость портов доступа: 1 Гбит/с; порты Uplink: 8 × 25 Гбит/с; тип портов: медные; комплектность питания: блок в комплекте. Эта модель идёт в каталоге под 2 артикулами: 98012972, 98012971. Отличий между ними в поставочном каталоге нет, поэтому перед заказом сверяем исполнение по документации Huawei. Здесь артикул 98012972.
Характеристики коротко
Полный список в таблице ниже. Для подбора важны количество портов доступа 48; количество портов uplink 8; тип питания AC; всего портов 56 с Uplink. В карточке указаны ещё направление охлаждения Port-side Exhaust; габариты в×ш×г 43,6 × 442 × 420 мм. Эти значения взяты из товарного имени, из фактов позиции и из прайс-листа Huawei, то есть из источников производителя, а не из общего описания серии.
Совместимость
С этой позицией берут Оптический SFP-модуль SFP-10G-BXU1, Оптический SFP-модуль SFP-10G-BXD1, Оптический SFP-модуль SFP-GE-LX-SM1490-BIDI. Полный список совместимых комплектующих собран ниже на странице: там видно, что уже проверено на совместимость, а что придётся согласовать отдельно.
Что проверяем до отгрузки
Сверяем парт-номер 98012972 с маркировкой на коробке и на самом изделии, проверяем целостность упаковки и пломб, комплектность по спецификации вендора. Позиции, которые ставятся в работающую сеть, прогоняем на стенде и проверяем версию программного обеспечения. Расхождение с заказом ловится у нас, а не у вас на объекте.
Поставка
Позиция идёт под заказ: срок и цену подтверждаем при расчёте. Возим белым импортом, таможенная декларация оформляется на единицу товара, договор с ООО и НДС.
Гарантия и документы
На позицию 98012972 даём гарантию по контракту: срок и уровень сервиса фиксируются в договоре, доступны четыре уровня SLA вплоть до замены на следующий рабочий день. Комплект документов полный: таможенная декларация на единицу товара, договор с ООО, счёт с НДС, закрывающие документы после поставки. Это важно для позиций, которые идут в проект с приёмкой и в тендерную отчётность.
Жизненный цикл
Huawei прекращает выпуск модели 31 декабря 2030. Вендорская поддержка заявлена до 31 декабря 2040. Для расширения и замены в работающей сети позиция доступна, для нового проекта имеет смысл сравнить её с актуальной серией.
Вопросы и ответы
Что входит в поставку этой позиции
Поставляется сама позиция 98012972 в заводской упаковке. Дополнительные кабели, модули и лицензии в комплект не входят, их считают отдельной строкой. Точный состав под вашу конфигурацию инженеры подтверждают в расчёте вместе с ценой и сроком.
Подойдёт ли эта позиция к моему оборудованию
Совместимость зависит не только от модели, но и от версии программного обеспечения, свободных слотов и схемы питания. Пришлите модель и текущую конфигурацию: инженеры HCIE сверят её до оплаты и скажут, что встанет без переделок, а что потребует замены.
Сколько ждать поставку и как оформляется сделка
Позиция идёт под заказ. Срок считаем по текущей доступности у вендора и подтверждаем в расчёте вместе с ценой. Возим белым импортом: таможенная декларация оформляется на единицу товара, договор заключаем с ООО, работаем с НДС. Закрывающие документы отдаём полным комплектом.
Что значат даты EOM и EOS для этой позиции
Huawei прекращает выпуск модели 31 декабря 2030. Вендорская поддержка заявлена до 31 декабря 2040. Для расширения и ремонта работающей сети это рабочий вариант: запас на складах и на вторичном рынке есть, а совместимость с уже установленным оборудованием гарантирована. Для нового проекта лучше сравнить с актуальной серией.
| Количество портов доступа | 48 |
|---|---|
| Скорость портов доступа | 1 Гбит/с |
| Тип портов | медные |
| Порты Uplink | 8 × 25 Гбит/с |
| Скорость Uplink | 25 Гбит/с |
| Количество портов Uplink | 8 |
| Комплектность питания | блок в комплекте |
| Тип питания | AC |
| Всего портов, с Uplink | 56 |
| Направление охлаждения | Port-side Exhaust |
| Габариты В×Ш×Г, мм | 43,6 × 442 × 420 |
| Единица поставки | штука |
| Снятие с продажи | 2030-12-31 |
| Окончание поддержки | 2040-12-31 |
Документация Huawei
Об устройстве
Исполнение CE5885-48T8YS, парт-номер 98012972. Состав: коммутатор CE5885-48T8YS, 48 портов GE RJ45, 8 портов 25GE SFP28, 2 блока питания AC, 2 вентилятора, выброс воздуха со стороны портов.
Первая версия ПО, в которой поддержан этот парт-номер, это V300R025C00.
Другие исполнения того же изделия: 98012971, 48 портов GE RJ45, 8 портов 25GE SFP28, 2 блока питания AC, 2 вентилятора, забор воздуха со стороны портов.

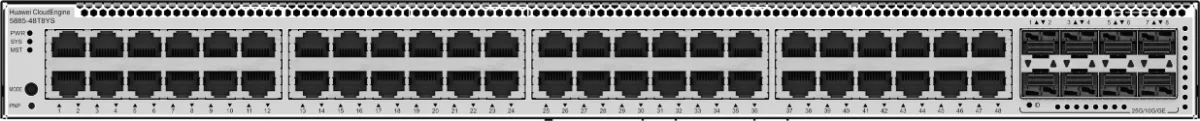

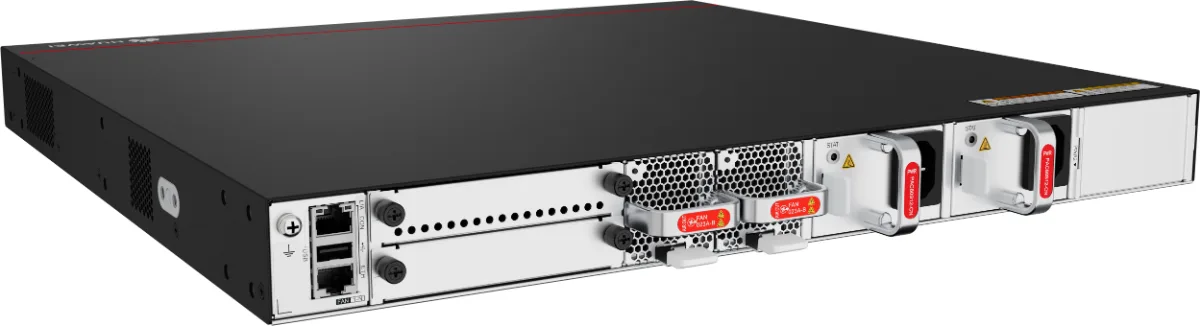

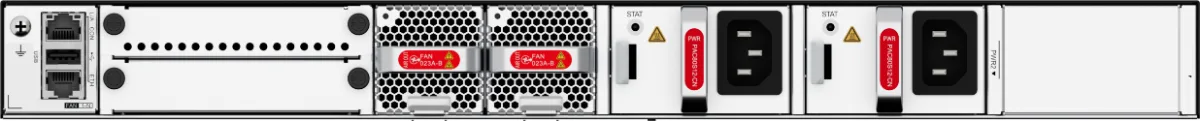

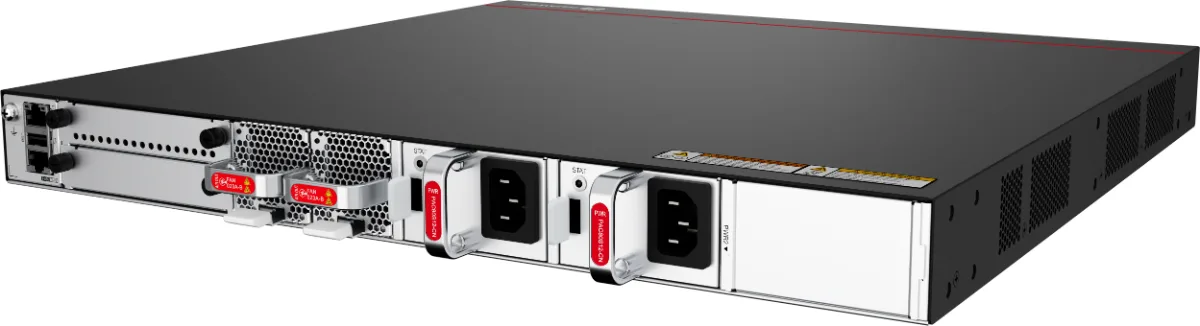

Портовая панель
Изображения в документе справочные, внешний вид зависит от конкретного исполнения.
- 1Одна кнопка PNP. Удержание дольше шести секунд сбрасывает настройки к заводским, короткое нажатие перезагружает коммутатор. Перезагрузка прерывает работу сети, поэтому нажимайте кнопку осознанно.
- 2Одна кнопка MODE
- 3Сорок восемь портов 10/100/1000BASE-T
- 4Восемь оптических портов 25GE SFP28
- 5Винт заземления
- 6Один консольный порт
- 7Один порт USB
- 8Один порт управления ETH
- 9Слот платы, пока не используется
- 10Слот вентиляторного модуля 1. Подходят модули FAN-023A-B и FAN-023A-F
- 11Слот вентиляторного модуля 2. Подходят модули FAN-023A-B и FAN-023A-F
- 12Слот блока питания 1. Подходят блоки PAC80S12-CN и PAC180S12-CN
- 13Слот блока питания 2. Подходят блоки PAC80S12-CN и PAC180S12-CN
Порты и интерфейсы
| Порт | Разъём | Описание | Что подходит |
|---|---|---|---|
| Медный порт Ethernet 1000BASE-T | RJ45 | Медный порт 10/100/1000BASE-T принимает и передаёт данные на 10, 100 или 1 000 Мбит/с. | Кабель Ethernet |
| Оптический порт Ethernet 25GE SFP28 | SFP28 | Порт GE/10GE/25GE SFP28 передаёт и принимает трафик на скорости 1, 10 или 25 Гбит/с и автовыбором переходит на 1 или 10 Гбит/с. | Оптические модули GE eSFP, медные модули GE SFP, оптические модули 10GE SFP+, медные модули 10GE SFP+, оптические модули 25GE SFP28, кабель AOC 10GE SFP+ на 10GE SFP+, кабель AOC 25GE SFP28 на 25GE SFP28, высокоскоростной кабель 10GE SFP+ на 10GE SFP+, высокоскоростной кабель 25GE SFP28 на 25GE SFP28, кабели стека SFP28 длиной 0,5 и 1,5 м. При заборе воздуха со стороны портов порты 25GE работают с модулями 1000base-SX/LX/EX/ZX, 10G-AOC/SR/LR/ER/ZR/BIDI и 25G-AOC/SR/BIDI/LR. При выбросе воздуха со стороны портов порты 25GE работают с модулями 1000base-SX/LX/EX/ZX, 10G-AOC/SR/LR/BIDI и 25G-AOC/SR/BIDI. Медные кабели: пассивные 10G длиной 1, 3 и 5 м, активные длиной 10 м, пассивные 25G длиной 1 и 3 м, причём трёхметровый только 02311MNV. Медные кабели соединяют только устройства одной модели. Кабели стека 25GE длиной 0,5 и 1,5 м годятся только для стека. Медные модули GE работают на скорости 100 или 1 000 Мбит/с, только в полном дуплексе. Медные модули 10GE работают на скорости 100 или 1 000 Мбит/с и 10GE, тоже только в полном дуплексе. Ограничения: медные модули GE не отвечают железнодорожному стандарту EN 50121-4 и не работают, если устройство стоит ближе 3 м от пути, если подключённый к нему терминал стоит ближе 3 м от пути или если кабель устройства длиннее 30 м и проходит ближе 10 м от пути. Кабели Ethernet на улицу не выводят. |
| Консольный порт | RJ45 | Подключение консоли для настройки на месте. | Консольный кабель |
| Порт управления ETH | RJ45 | Через порт управления ETH коммутатор подключают к терминалу настройки или станции управления сетью. | Кабель Ethernet |
| Порт USB | USB 2.0 Type A | В порт USB вставляют накопитель, чтобы обновить коммутатор или перенести файлы конфигурации и другие файлы. Порт работает только с накопителями стандарта USB 2.0. Накопители разных производителей отличаются совместимостью и драйверами: если накопитель не заработал, попробуйте другой, известной марки | USB-накопитель |
Индикаторы и кнопки
- 1Индикатор блока питания
- 2Индикатор состояния системы
- 3Индикатор стека
- 4Кнопка смены режима
- 5Индикатор порта, по одному на порт
- 6Индикатор ID
- 7Индикатор развёртывания с USB
- 8Индикатор порта управления
- не горитПорт не подключён или выключен.
- зелёный, горит ровноНа порту есть соединение.
- зелёный, мигаетПорт передаёт или принимает данные.
- не горитИндикаторы портов не показывают номер коммутатора в стеке.
- зелёный, горит ровноКоммутатор не ведущий в стеке. Если индикатор порта горит ровно, номер этого порта и есть номер коммутатора в стеке.
- зелёный, мигаетКоммутатор ведущий в стеке. Если индикатор порта мигает, номер этого порта и есть номер коммутатора в стеке.
- не горитПорт не питает подключённое устройство.
- зелёный, горит ровноПорт питает подключённое устройство.
- зелёный, мигаетМощность подключённого устройства выше, чем допускает порт или заданный на нём порог, либо устройство не отвечает стандартам IEEE.
- не горитПорт не подключён или выключен.
- зелёный, горит ровноПорт 10/100/1000BASE-T работает на скорости 10 или 100 Мбит/с. Порт 1GE/10GE/25GE SFP28 работает на скорости 1, 2,5 или 10 Гбит/с.
- зелёный, мигаетПорт 10/100/1000BASE-T работает на скорости 1 000 Мбит/с. Порт 1GE/10GE/25GE SFP28 работает на скорости 25 Гбит/с.
- не горитУстройство не включено.
- зелёный, горит ровноПитание в норме.
- жёлтый, горит ровноПри нескольких блоках питания блок в этом слоте не подключён или неисправен.
- не горитСистема не работает.
- зелёный, мигает быстроСистема запускается.
- зелёный, горит ровноНа этапе подготовки к запуску индикатор SYS горит зелёным не дольше 30 секунд.
- зелёный, мигает медленноСистема работает нормально.
- красный, горит ровноПосле регистрации система работает нештатно, либо есть авария вентилятора или перегрева.
- не горитВ режиме по умолчанию: коммутатор резервный или ведомый в стеке, либо стекирование вообще выключено. В режиме переключения индикаторов: режим стека не выбран.
- зелёный, горит ровноВыбран режим стека. Коммутатор резервный или ведомый, индикаторы портов показывают его номер в стеке.
- зелёный, мигаетРежим индикаторов не переключали, действует режим по умолчанию: коммутатор ведущий в стеке или работает отдельно со включённым стекированием. Если режим индикаторов меняют и выбран режим стека, коммутатор ведущий в стеке или работает отдельно, а индикаторы сервисных портов показывают номер ведущего в стеке. Через 45 секунд индикаторы сами возвращаются в режим по умолчанию.
- -Первое нажатие кнопки переводит индикаторы сервисных портов в режим стека, и они показывают номер устройства в стеке. Второе нажатие возвращает индикаторы в режим по умолчанию, где они показывают состояние связи на каждом порту. Если кнопку не нажать в течение 45 секунд, индикаторы сами возвращаются в режим по умолчанию.
- стрелки на корпусе показывают, где какой порт: стрелка вниз это нижний ряд, стрелка вверх верхний., -Индикаторы сервисных портов означают разное в разных режимах, расшифровка в таблице индикаторов. Если на плате устройства пропало питание, индикаторы последних четырёх оптических портов GE, 10GE или 25GE на лицевой панели по кругу мигают зелёным с интервалом в секунду, каждый горит по 0,25 секунды.
- не горитИндикатор ID выключен, состояние по умолчанию.
- синий, горит ровноИндикатор помогает найти нужный коммутатор. Индикатор ID включают и выключают удалённо, чтобы инженер нашёл устройство в стойке.
- не горитНакопитель USB не вставлен или неисправен индикатор.
- зелёный, горит ровноРазвёртывание с USB-накопителя прошло успешно. Если файла конфигурации нет, развёртывание повторяется, и индикатор тоже горит зелёным.
- зелёный, мигаетИдёт развёртывание с USB-накопителя.
- не горитПорт управления не подключён.
- зелёный, горит ровноПорт управления подключён.
- зелёный, мигаетПорт управления передаёт или принимает данные.
Питание
Коммутатор работает с одним блоком питания или с двумя по схеме 1+1. Блоки с вентиляторами и блоки без вентиляторов в одном коммутаторе не совмещают.
Охлаждение и направление обдува
Схема показывает только направление обдува, вид устройства условный.
Слоты
| Тип слота | Номер слота | Направление слота | Примечание |
|---|---|---|---|
| Слоты блоков питания | - | Горизонтальная установка | В коммутаторе два слота питания под съёмные блоки. Ставят один или два блока, пара работает по схеме 1+1. Пока оба исправны, каждый несёт половину нагрузки, при отказе одного второй берёт на себя всю. Блоки меняются без выключения. |
| Слоты вентиляторов | - | Горизонтальная установка | Корпус охлаждают съёмные вентиляторные модули, они работают с горячим резервированием. При отказе одного система какое-то время держится, но модуль надо заменить сразу. Замена идёт без выключения. |
Габариты, монтаж и условия эксплуатации
| Параметр | Значение |
|---|---|
| Габариты с упаковкой В×Ш×Г, мм | 185 × 650 × 550 мм |
| Габариты без упаковки В×Ш×Г, мм | Базовые габариты без выступающих частей: 43,6 × 442,0 × 420,0 мм. Наибольшие габариты, где глубина считается от портов до выступов сзади: 43,6 × 442,0 × 454,0 мм. |
| Вес без упаковки, кг | 4,95 кг без оптических модулей, блоков питания и вентиляторных модулей |
| Вес без упаковки в сборе, кг | 6,16 кг без оптических модулей, но с блоками питания AC и вентиляторами. Если подходят разные модули, считают по самым тяжёлым. |
| Вес с упаковкой, кг | 7,36 кг |
| Вес с упаковкой в сборе, кг | 8,57 кг |
| Способ установки | Стойка и стол |
| Шум при 27 °C, звуковое давление, дБ(А) | Забор воздуха со стороны портов и справа от них с выбросом со стороны блоков питания: в среднем 40,1 дБ(А), не больше 45,8 дБ(А). Забор со стороны блоков питания с выбросом со стороны портов и справа от них: в среднем < 39,5 дБ(А), не больше 44,1 дБ(А) |
| Шум при 40 °C, звуковое давление, дБ(А) | Забор воздуха со стороны портов и справа от них с выбросом со стороны блоков питания: в среднем 60,4 дБ(А), не больше 67,1 дБ(А). Забор со стороны блоков питания с выбросом со стороны портов и справа от них: в среднем < 60,1 дБ(А), не больше 66,5 дБ(А) |
| Рабочая высота над уровнем моря, м | ≤ 5 000 м |
| Рабочая влажность | от 5 до 95%, без конденсата |
| Рабочая температура, °C | от 0 до 40 °C |
| Высота хранения, м | ≤ 5 000 м |
| Влажность хранения | от 5 до 95%, без конденсата |
| Температура хранения, °C | от −40 до +70 °C |
Технические характеристики
| Параметр | Значение |
|---|---|
| Высота корпуса, U | 1 U |
| Коммутационная способность | Подробности в даташите серии на сайте вендора. |
| CPU | 1,2 ГГц, четыре ядра |
| Оперативная память | DRAM: 4 ГБ |
| Флеш-память | Всего 1 ГБ. Свободный объём показывает команда display version. |
| Флеш-память NAND | 1 ГБ |
| USB | Поддерживается |
| Тип питания | Съёмные блоки AC, DC и HVDC |
| Консольный порт | RJ45 |
| Порт доступа | 48 портов 10/100/1000BASE-T |
| Порт восходящего канала | 8 x 25GE SFP28 |
| RTC | Не поддерживается |
| Типовая мощность, Вт | 36 Вт: полная загрузка трафиком, медные кабели на портах 24 × GE (электрических) + 4 × 25GE, обычная температура, два блока питания AC. 39 Вт: оптические модули малой дальности на портах 24 × GE (электрических) + 4 × 25GE, обычная температура, два блока питания AC |
| Типовое тепловыделение, БТЕ/ч | 123 БТЕ/ч: полная загрузка трафиком, медные кабели на портах 24 × 10GE (электрических) + 4 × 100GE, обычная температура, два блока питания AC. 133 БТЕ/ч: оптические модули малой дальности на портах 24 × GE (электрических) + 4 × 25GE, обычная температура, два блока питания AC |
| Мощность без нагрузки, Вт | 27 Вт |
| Тепловыделение без нагрузки, БТЕ/ч | 92 БТЕ/ч |
| Максимальная мощность, Вт | 50 Вт: полная загрузка трафиком, оптические модули малой дальности на портах 48 × GE (электрических) + 8 × 25GE, обычная температура, два блока питания AC. 66 Вт: оптические модули большой дальности на портах 48 × GE (электрических) + 8 × 25GE, высокая температура, два блока питания AC |
| Максимальное тепловыделение, БТЕ/ч | 171 БТЕ/ч: полная загрузка трафиком, оптические модули малой дальности на портах 48 × GE (электрических) + 8 × 25GE, обычная температура, два блока питания AC. 225 БТЕ/ч: оптические модули большой дальности на портах 48 × GE (электрических) + 8 × 25GE, высокая температура, два блока питания AC |
| Число блоков питания | 2 |
| Резервирование питания | Резервирование 1+1. Блоки без вентиляторов и блоки с вентиляторами в одном корпусе не совмещают. |
| Номинальное входное напряжение, В | Вход AC: от 100 до 240 В, 50/60 Гц. Вход высоковольтного DC: 240 В |
| Диапазон входного напряжения, В | Вход AC: от 90 до 290 В, от 45 до 65 Гц. Вход HVDC: от 190 до 290 В |
| Наибольший входной ток, А | Значения зависят от установленных съёмных блоков питания. |
| Сертификация | Сертификация по ЭМС, безопасности и производству |
| Защита от импульсов по питанию, кВ | С блоками питания AC: ±6 кВ по дифференциальной схеме и ±6 кВ по синфазной |
| Тип вентиляторов | Встроенный |
| Число вентиляторных модулей | 2 |
| Резервирование вентиляторов | Вентиляторные модули работают в горячем резерве 1+1. После отказа одного модуля система какое-то время работает нормально, но неисправный модуль лучше заменить сразу. |
| Охлаждение | Воздушное охлаждение с автоматической регулировкой оборотов |
| Направление обдува | Забор воздуха со стороны портов и справа от них, выброс со стороны блоков питания. Либо наоборот: забор со стороны блоков питания, выброс со стороны портов и справа от них |
| Наличие | 0,99999 |
| Наработка на отказ, лет | 109,98 |
| Условия хранения | ETSI EN 300 019-1-1 класс 1.2. Срок хранения один год: столько устройство сохраняет заявленное качество в упаковке при соблюдении условий выше. |
Совместимые комплектующие
- Парт-номер 02310QBJОптический SFP-модуль Huawei SFP-10G-BXU1SFP+, 10 Гбит/с, одномодовое, 1270 нмот 7 358 ₽
- Парт-номер 02310QDTОптический SFP-модуль Huawei SFP-10G-BXD1SFP+, 10 Гбит/с, одномодовое, 1330 нмот 7 358 ₽
- Парт-номер 02315286Оптический SFP-модуль Huawei SFP-GE-LX-SM1490-BIDISFP, 1 Гбит/с, одномодовое, до 10 кмПо запросу
- Парт-номер 02313BUSБлок питания Huawei PAC600S12-PBблок питания, 600 Вт, Fan Panel Side ExhaustПо запросу
