Вентиляторный модуль Huawei FAN-023A-F
- вентиляторный модуль
- Белый импорт. Таможенная декларация на единицу товара, договор с ООО и НДС.
- Более 1 100 проектов, пять инженеров HCIE в штате. Совместимость и конфигурацию проверяем до оплаты.
- Гарантия и сервис по контракту, четыре уровня SLA.

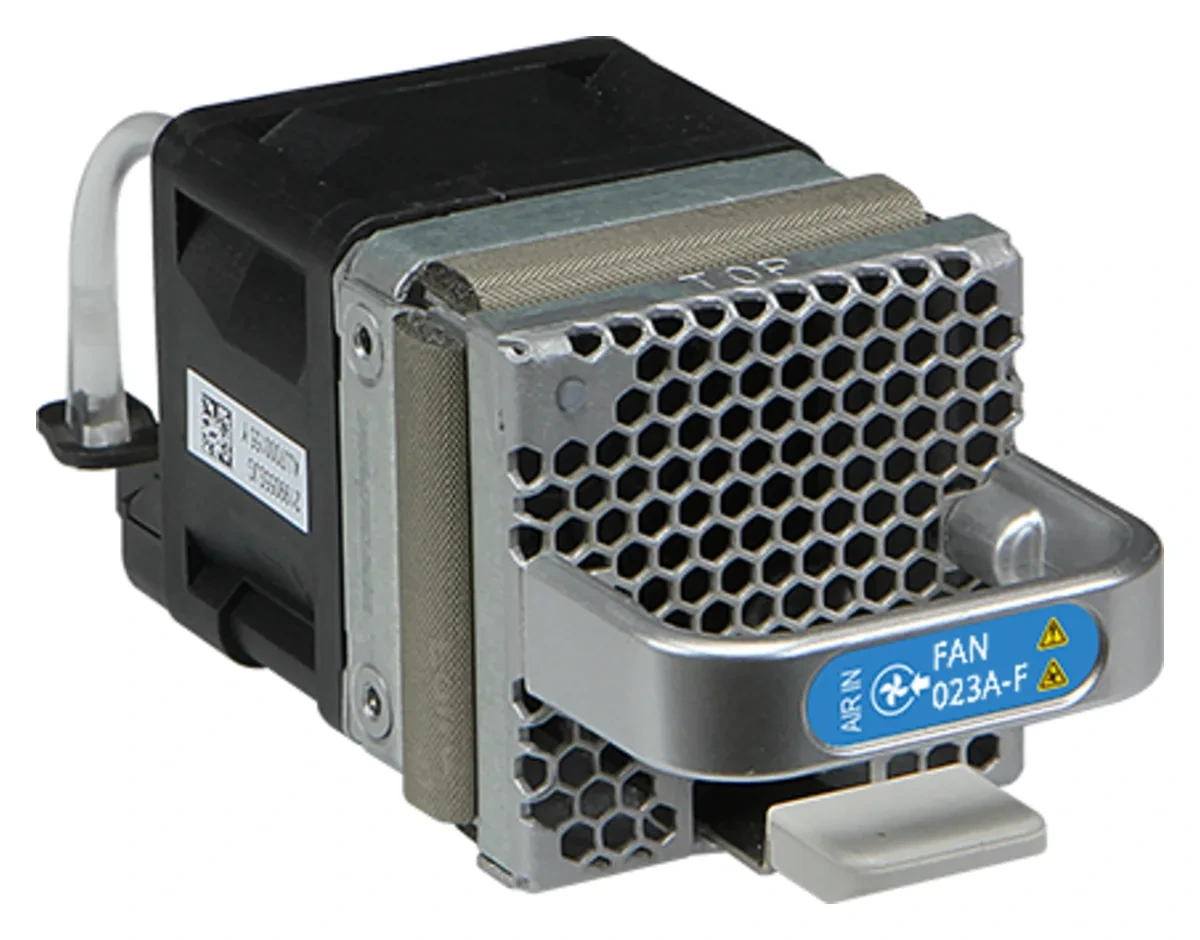

Вентиляторный модуль Huawei FAN-023A-F. Охлаждает шасси. Направление продува задано исполнением и должно совпадать с организацией потоков в стойке. По документации Hardware Description Huawei корпус модуля 40 × 40 × 100,3 мм (высота, ширина, глубина). Нетто 0,1 кг. Максимальная мощность 7,2 Вт. У этого исполнения направление охлаждения: Fan Panel Side Intake.
Как подобрать
Вентиляторный модуль подбирается под шасси и под направление продува в вашем ряду стоек. Направление у исполнений разное, и перепутать его нельзя.
Совместимость
Позиция заявлена к семействам S5700. Список собран по документации вендора и по нашим сборкам, но конфигурацию под вашу задачу инженеры всё равно проверяют до оплаты.
Где применяется
Вентиляторные модули меняют по регламенту и по отказу. Держать один в запасе дешевле, чем ловить перегрев: при отказе продува оборудование уходит в защиту и гасит порты.
Что проверяем до отгрузки
Сверяем парт-номер 02313EYA с маркировкой на коробке и на самом изделии, проверяем целостность упаковки и пломб, комплектность по спецификации вендора. Позиции, которые ставятся в работающую сеть, прогоняем на стенде и проверяем версию программного обеспечения. Расхождение с заказом ловится у нас, а не у вас на объекте.
Поставка
Позиция идёт под заказ: срок и цену подтверждаем при расчёте. Возим белым импортом, таможенная декларация оформляется на единицу товара, договор с ООО и НДС.
Гарантия и документы
На позицию 02313EYA даём гарантию по контракту: срок и уровень сервиса фиксируются в договоре, доступны четыре уровня SLA вплоть до замены на следующий рабочий день. Комплект документов полный: таможенная декларация на единицу товара, договор с ООО, счёт с НДС, закрывающие документы после поставки. Это важно для позиций, которые идут в проект с приёмкой и в тендерную отчётность.
Жизненный цикл
Huawei прекращает выпуск модели 31 декабря 2027. Вендорская поддержка заявлена до 31 декабря 2037. Для расширения и замены в работающей сети позиция доступна, для нового проекта имеет смысл сравнить её с актуальной серией.
Вопросы и ответы
Что входит в поставку этой позиции
Поставляется сама позиция 02313EYA в заводской упаковке. Дополнительные кабели, модули и лицензии в комплект не входят, их считают отдельной строкой. Точный состав под вашу конфигурацию инженеры подтверждают в расчёте вместе с ценой и сроком.
Подойдёт ли эта позиция к моему оборудованию
По документации вендора позиция заявлена к семействам S5700. Совместимость зависит не только от модели, но и от версии программного обеспечения, свободных слотов и схемы питания. Пришлите модель и текущую конфигурацию: инженеры HCIE сверят её до оплаты и скажут, что встанет без переделок, а что потребует замены.
Сколько ждать поставку и как оформляется сделка
Позиция идёт под заказ. Срок считаем по текущей доступности у вендора и подтверждаем в расчёте вместе с ценой. Возим белым импортом: таможенная декларация оформляется на единицу товара, договор заключаем с ООО, работаем с НДС. Закрывающие документы отдаём полным комплектом.
Что значат даты EOM и EOS для этой позиции
Huawei прекращает выпуск модели 31 декабря 2027. Вендорская поддержка заявлена до 31 декабря 2037. Для расширения и ремонта работающей сети это рабочий вариант: запас на складах и на вторичном рынке есть, а совместимость с уже установленным оборудованием гарантирована. Для нового проекта лучше сравнить с актуальной серией.
Подходит к оборудованию
| Направление охлаждения | Fan Panel Side Intake |
|---|---|
| Вид модуля | вентиляторный модуль |
| Вес брутто, кг | 0,318 |
| Вес нетто, кг | 0,1 |
| Максимальная мощность, Вт | 7,2 |
| Габариты В×Ш×Г, мм | 40 × 40 × 100,3 |
| Единица поставки | штука |
| Снятие с продажи | 2027-12-31 |
| Окончание поддержки | 2037-12-31 |
Документация Huawei
Об устройстве
Исполнение FAN-023A-F, парт-номер 02313EYA. Состав: Вентиляторный блок (F, забор воздуха со стороны панели вентиляторов).

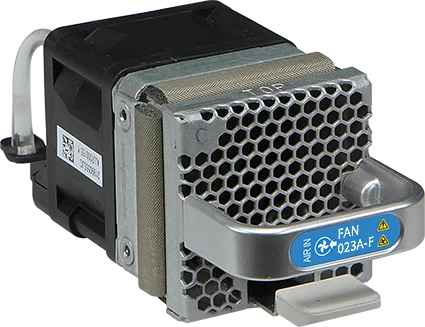

Портовая панель
- 1Защёлка
- 2Индикатор
- 3Метка направления воздуха (вход)
- 4Вентиляционное отверстие
- 5Ручка
- не горитВентиляторный модуль не работает.
- зелёный, горит ровноВентиляторный модуль запускается.
- зелёный, мигает медленноВентиляторный модуль работает нормально.
- красный, горит ровноУ вентиляторного модуля аппаратная неисправность, его нужно заменить. Обычные причины: короткое замыкание, заклинившие лопасти, отказ самого модуля.
Габариты, монтаж и условия эксплуатации
| Параметр | Значение |
|---|---|
| Габариты без упаковки В×Ш×Г, мм | 40 × 40 × 100,3 мм |
| Вес без упаковки, кг | 0,1 кг |
Технические характеристики
| Параметр | Значение |
|---|---|
| Число вентиляторов | 1 |
| Максимальная мощность, Вт | 7,2 Вт |
| Максимальное тепловыделение, БТЕ/ч | 24,57 БТЕ/ч |
| Максимальная частота вращения, об/мин | 18 500 ± 10 % |
| Максимальный расход воздуха, куб. футов в минуту | 23 CFM |
| Направление обдува | Забор воздуха со стороны панели вентиляторного модуля |
Версии ПО
| Продукт | Модель | Первая поддерживаемая версия |
|---|---|---|
| S5755-S | S5755-S48T8YZ-B (98013149) | V600R025C00 |
