Парт-номер 02355LFN

Маршрутизатор Huawei NetEngine AR8700-8

шасси в сборе

Цена по запросу

Считаем под конфигурацию, объём и срок поставки. Цена за штуку.

Под заказ

Срок и цену подтверждаем при расчёте

Белый импорт. Таможенная декларация на единицу товара, договор с ООО и НДС.
Более 1 100 проектов, пять инженеров HCIE в штате. Совместимость и конфигурацию проверяем до оплаты.
Гарантия и сервис по контракту, четыре уровня SLA.

EOM - выпуск до 30 июня 2028EOS - поддержка вендора до 30 июня 2033

Маршрутизатор Huawei NetEngine AR8700-8. Соединяет площадку филиала или офиса с внешними каналами и с другими площадками.

Характеристики коротко

Полный список в таблице ниже. Для подбора важны исполнение шасси в сборе; габариты в×ш×г 88,1 × 442 × 504,8 мм.

Совместимость

С этой позицией берут Интерфейсная плата SIC-1V35B-V2, Интерфейсная плата SIC-NRGL-V2, Интерфейсная плата SIC-4GET-V2. Полный список совместимых комплектующих собран ниже на странице: там видно, что уже проверено на совместимость, а что придётся согласовать отдельно.

Что проверяем до отгрузки

Сверяем парт-номер 02355LFN с маркировкой на коробке и на самом изделии, проверяем целостность упаковки и пломб, комплектность по спецификации вендора. Позиции, которые ставятся в работающую сеть, прогоняем на стенде и проверяем версию программного обеспечения. Расхождение с заказом ловится у нас, а не у вас на объекте.

Поставка

Позиция идёт под заказ: срок и цену подтверждаем при расчёте. Возим белым импортом, таможенная декларация оформляется на единицу товара, договор с ООО и НДС.

Гарантия и документы

На позицию 02355LFN даём гарантию по контракту: срок и уровень сервиса фиксируются в договоре, доступны четыре уровня SLA вплоть до замены на следующий рабочий день. Комплект документов полный: таможенная декларация на единицу товара, договор с ООО, счёт с НДС, закрывающие документы после поставки. Это важно для позиций, которые идут в проект с приёмкой и в тендерную отчётность.

Жизненный цикл

Huawei прекращает выпуск модели 30 июня 2028. Вендорская поддержка заявлена до 30 июня 2033. Для расширения и замены в работающей сети позиция доступна, для нового проекта имеет смысл сравнить её с актуальной серией.

Вопросы и ответы

Что входит в поставку этой позиции

Поставляется сама позиция 02355LFN в заводской упаковке. Дополнительные кабели, модули и лицензии в комплект не входят, их считают отдельной строкой. Точный состав под вашу конфигурацию инженеры подтверждают в расчёте вместе с ценой и сроком.

Подойдёт ли эта позиция к моему оборудованию

Совместимость зависит не только от модели, но и от версии программного обеспечения, свободных слотов и схемы питания. Пришлите модель и текущую конфигурацию: инженеры HCIE сверят её до оплаты и скажут, что встанет без переделок, а что потребует замены.

Сколько ждать поставку и как оформляется сделка

Позиция идёт под заказ. Срок считаем по текущей доступности у вендора и подтверждаем в расчёте вместе с ценой. Возим белым импортом: таможенная декларация оформляется на единицу товара, договор заключаем с ООО, работаем с НДС. Закрывающие документы отдаём полным комплектом.

Что значат даты EOM и EOS для этой позиции

Huawei прекращает выпуск модели 30 июня 2028. Вендорская поддержка заявлена до 30 июня 2033. Для расширения и ремонта работающей сети это рабочий вариант: запас на складах и на вторичном рынке есть, а совместимость с уже установленным оборудованием гарантирована. Для нового проекта лучше сравнить с актуальной серией.

Характеристики позиции 02355LFN
Исполнение	шасси в сборе
Габариты В×Ш×Г, мм	88,1 × 442 × 504,8
Вес брутто, кг	18,682
Единица поставки	штука
Снятие с продажи	2028-06-30
Окончание поддержки	2033-06-30

Документация Huawei

Об устройстве

Исполнение AR8700-8, парт-номер 02355LFN. Состав: Шасси AR8700-8 в сборе.

Первая версия ПО, в которой поддержан этот парт-номер, это V600R022C10.

Портовая панель

1Наклейка с моделью
2Шелкография с расположением слотов
3Восемь слотов SIC
4Слот SPU
5Гнездо антистатического браслета спереди
6Отверстие теплоотвода
7Два слота блоков питания. Подходящие блоки: PAC1000S56-EB (02314APU: 1 000 Вт AC и 240 В DC, корпус шириной 66 мм, поток сзади вперёд, выброс воздуха со стороны панели питания), PAC600S56-EB (600 Вт AC и 240 В DC, корпус шириной 66 мм, поток сзади вперёд, выброс воздуха со стороны панели питания), PDC1000S56-EB (блок питания PoE 1 000 Вт DC, корпус шириной 66 мм, поток сзади вперёд, выброс воздуха со стороны панели питания)
8Слот вентилятора
9Точка заземления
10Гнездо антистатического браслета сзади

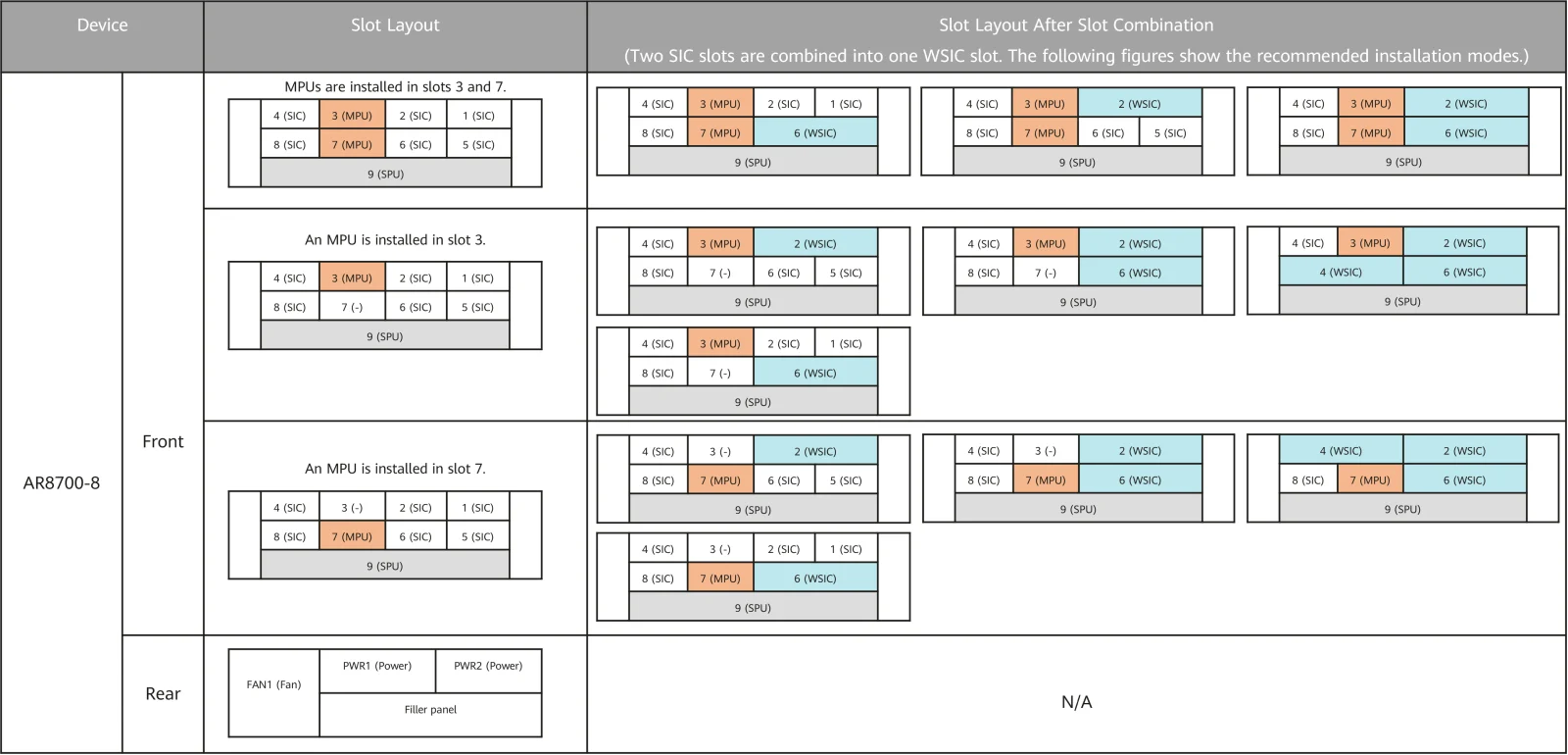

Слоты

Тип слота	Номер слота	Направление слота	Примечание
Слот SIC	1	Поперечное	Слоты 1 и 2 объединяются в новый слот 2 типа WSIC.
Слот SIC	2	Поперечное	Слоты 1 и 2 объединяются в новый слот 2 типа WSIC.
Слот SIC/MPU	3	Поперечное	Слоты 3 и 4 при необходимости объединяются в новый слот 4 (WSIC). Без объединения слот 3 принимает только MPU. Если слот 3 работает вместе с SPU в слоте 9, слоту 3 соответствует логический номер 19.
Слот SIC	4	Поперечное	Слоты 3 и 4 объединяются в новый слот 4 типа WSIC.
Слот SIC	5	Поперечное	Слоты 5 и 6 объединяются в новый слот 6 типа WSIC.
Слот SIC	6	Поперечное	Слоты 5 и 6 объединяются в новый слот 6 типа WSIC.
Слот SIC/MPU	7	Поперечное	Слоты 7 и 8 при необходимости объединяются в новый слот 8 (WSIC). Без объединения слот 7 принимает только MPU. Если слот 7 работает вместе с SPU в слоте 9, слоту 7 соответствует логический номер 20.
Слот SIC	8	Поперечное	Слоты 7 и 8 объединяются в новый слот 8 типа WSIC.
Блок питания	PWR1	Поперечное	-
Блок питания	PWR2	Поперечное	-
SPU	9	Поперечное	В слот 9 ставится SPU. Вместе с SPU в слот 3 или 7 нужно поставить отдельный MPU.
Слот вентилятора	FAN1	Поперечное	-

Чтобы охлаждение работало как задумано, закройте пустые слоты заглушками.

Габариты, монтаж и условия эксплуатации

Параметр	Значение
Способ установки	В стойку
Габариты без упаковки В×Ш×Г, мм	Базовые габариты без выступающих частей: 88,1 × 442,0 × 482,8 мм. Наибольшие габариты, где глубина считается от портов до ручки на задней панели: 88,1 × 442,0 × 525,1 мм
Габариты с упаковкой В×Ш×Г, мм	205 × 585 × 760 мм
Вес с упаковкой, кг	18,7 кг
Вес без упаковки, кг	15 кг
Шум при обычной температуре, звуковая мощность, дБ(А)	57,6 дБ(А)
Рабочая температура, °C	от 0 до 45 °C
Рабочая влажность	от 5 до 95%, без конденсата
Рабочая высота над уровнем моря, м	< 5 000 м
Температура хранения, °C	от −40 до +70 °C

Технические характеристики

Параметр	Значение
Высота корпуса, U	2 U
Число слотов плат	8
Слоты MIC: по умолчанию и максимум	0/0
Слоты SIC: по умолчанию и максимум	8/8
Слоты WSIC: по умолчанию и максимум	0/4
Слоты XSIC: по умолчанию и максимум	0/2
Резервирование плат управления	1:1
Вход RPS	Не поддерживается
PoE	Не поддерживается
Степень защиты IP	IP20
Наработка на отказ, лет	33,83
Время восстановления, ч	2
Наличие	0,99999
Типовая мощность, Вт	221(SPU+2 × MPU+FAN)
Максимальная мощность, Вт	288(SPU+2 × MPU+FAN)
Тип питания	Съёмный блок AC/HVDC, съёмный блок DC
Число блоков питания	2
Номинальное входное напряжение, В	Вход DC: −48 В или −60 В. Вход AC: 110 или 220 В, 50 или 60 Гц. Вход высоковольтного DC: 240 В. При входном напряжении 110 В блок питания AC нельзя ставить вместе с другими блоками: иначе у него может сработать защита от перегрузки по току.
Диапазон входного напряжения, В	Вход DC: от −38,4 до −72 В. Вход AC: от 90 до 290 В, от 45 до 65 Гц. Вход высоковольтного DC: от 190 до 290 В
Наибольший входной ток, А	600 Вт AC: 8 А (вход от 100 до 130 В AC), 8 А (вход от 200 до 240 В AC). 600 Вт HVDC: 4 А. 1 000 Вт AC: 12 А (вход от 100 до 130 В AC), 8 А (вход от 200 до 240 В AC). 1 000 Вт HVDC: 8 А. 1 000 Вт DC: 30 А
Наибольшая выходная мощность, Вт	600 Вт AC: 300 Вт (вход от 100 до 130 В AC), 600 Вт (вход от 200 до 240 В AC). 600 Вт HVDC: 600 Вт. 1 000 Вт AC: 900 Вт (вход от 100 до 130 В AC), 1 000 Вт (вход от 200 до 240 В AC). 1 000 Вт HVDC: 1 000 Вт. 1 000 Вт DC: 1 000 Вт
Резервирование питания	Два блока питания AC (резервирование 1+1), два блока питания DC (резервирование 1+1)
Тип вентиляторов	Съёмный
Число вентиляторных модулей	1
Охлаждение	Воздушное

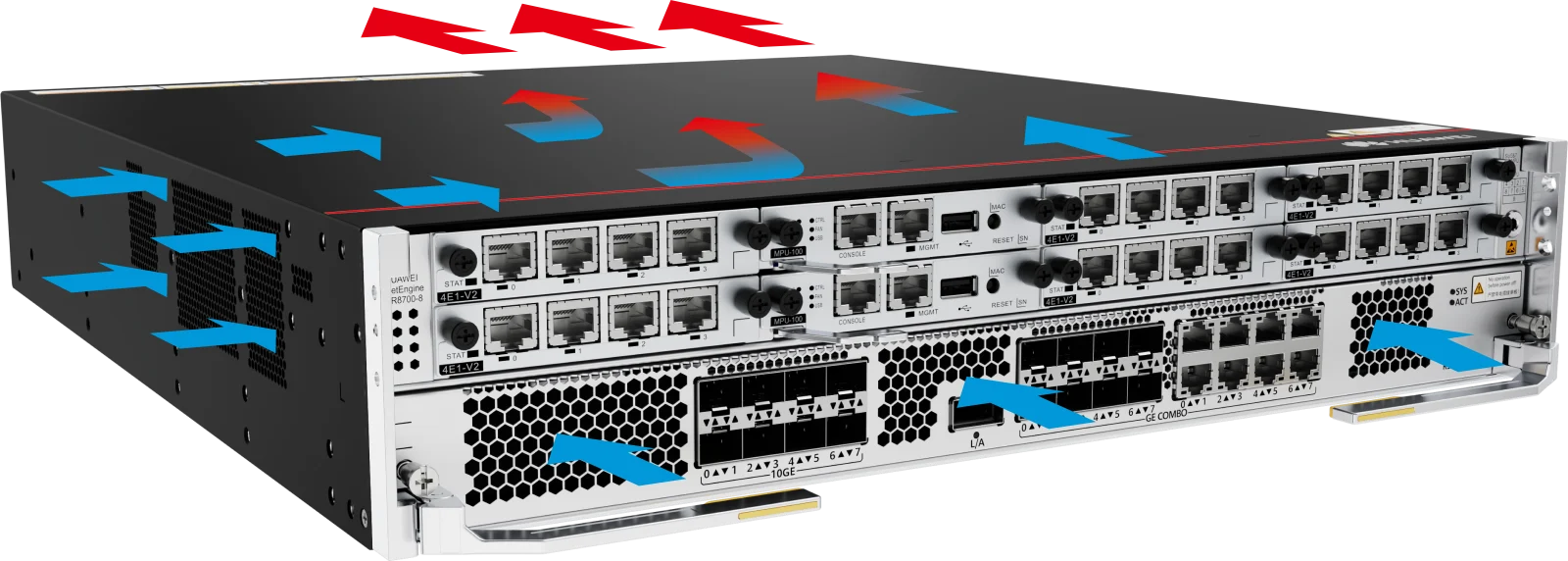

Обдув	Поток воздуха слева назад и спереди назад
Тревога по перегреву	Поддерживается
