Парт-номер 50010824
Маршрутизатор Huawei NetEngine AR502H-LTE4EA-V2
- 4 × 1 Гбит/с
- 2 × 10 Гбит/с
Цена по запросу
Считаем под конфигурацию, объём и срок поставки.
Цена за штуку.
Под заказ
Срок и цену подтверждаем при расчёте
- Белый импорт. Таможенная декларация на единицу товара, договор с ООО и НДС.
- Более 1 100 проектов, пять инженеров HCIE в штате. Совместимость и конфигурацию проверяем до оплаты.
- Гарантия и сервис по контракту, четыре уровня SLA.
Маршрутизатор Huawei NetEngine AR502H-LTE4EA-V2. Соединяет площадку филиала или офиса с внешними каналами и с другими площадками. Позиция входит в серию AR502H.
Характеристики коротко
Полный список в таблице ниже. Для подбора важны количество портов доступа 4; скорость портов доступа 1 Гбит/с; тип портов медные; порты uplink 2 × 10 Гбит/с. В карточке указаны ещё скорость uplink 10 Гбит/с; количество портов uplink 2; всего портов 6 с Uplink; типовая мощность 12 Вт. Эти значения взяты из товарного имени, из фактов позиции и из прайс-листа Huawei, то есть из источников производителя, а не из общего описания серии.
Совместимость
С этой позицией берут Оптический SFP-модуль SFP-10G-BXU1, Оптический SFP-модуль SFP-10G-BXD1, Оптический SFP-модуль SFP-1000BaseT. Полный список совместимых комплектующих собран ниже на странице: там видно, что уже проверено на совместимость, а что придётся согласовать отдельно.
Что проверяем до отгрузки
Сверяем парт-номер 50010824 с маркировкой на коробке и на самом изделии, проверяем целостность упаковки и пломб, комплектность по спецификации вендора. Позиции, которые ставятся в работающую сеть, прогоняем на стенде и проверяем версию программного обеспечения. Расхождение с заказом ловится у нас, а не у вас на объекте.
Поставка
Позиция идёт под заказ: срок и цену подтверждаем при расчёте. Возим белым импортом, таможенная декларация оформляется на единицу товара, договор с ООО и НДС.
Гарантия и документы
На позицию 50010824 даём гарантию по контракту: срок и уровень сервиса фиксируются в договоре, доступны четыре уровня SLA вплоть до замены на следующий рабочий день. Комплект документов полный: таможенная декларация на единицу товара, договор с ООО, счёт с НДС, закрывающие документы после поставки. Это важно для позиций, которые идут в проект с приёмкой и в тендерную отчётность.
Жизненный цикл
Huawei прекращает выпуск модели 30 июня 2030. Вендорская поддержка заявлена до 30 июня 2035. Для расширения и замены в работающей сети позиция доступна, для нового проекта имеет смысл сравнить её с актуальной серией.
Вопросы и ответы
Что входит в поставку этой позиции
Поставляется сама позиция 50010824 в заводской упаковке. Дополнительные кабели, модули и лицензии в комплект не входят, их считают отдельной строкой. Точный состав под вашу конфигурацию инженеры подтверждают в расчёте вместе с ценой и сроком.
Подойдёт ли эта позиция к моему оборудованию
Совместимость зависит не только от модели, но и от версии программного обеспечения, свободных слотов и схемы питания. Пришлите модель и текущую конфигурацию: инженеры HCIE сверят её до оплаты и скажут, что встанет без переделок, а что потребует замены.
Сколько ждать поставку и как оформляется сделка
Позиция идёт под заказ. Срок считаем по текущей доступности у вендора и подтверждаем в расчёте вместе с ценой. Возим белым импортом: таможенная декларация оформляется на единицу товара, договор заключаем с ООО, работаем с НДС. Закрывающие документы отдаём полным комплектом.
Что значат даты EOM и EOS для этой позиции
Huawei прекращает выпуск модели 30 июня 2030. Вендорская поддержка заявлена до 30 июня 2035. Для расширения и ремонта работающей сети это рабочий вариант: запас на складах и на вторичном рынке есть, а совместимость с уже установленным оборудованием гарантирована. Для нового проекта лучше сравнить с актуальной серией.
| Количество портов доступа | 4 |
|---|---|
| Скорость портов доступа | 1 Гбит/с |
| Тип портов | медные |
| Порты Uplink | 2 × 10 Гбит/с |
| Скорость Uplink | 10 Гбит/с |
| Количество портов Uplink | 2 |
| Всего портов, с Uplink | 6 |
| Типовая мощность, Вт | 12 |
| Серия | AR502H |
| Единица поставки | штука |
| Снятие с продажи | 2030-06-30 |
| Окончание поддержки | 2035-06-30 |
Документация Huawei
Об устройстве
Исполнение AR502H-LTE4EA-V2, парт-номер 50010824. Состав: 2 × RS485 (или 2 × RS232), 1 × DI/DO, 4 × GE (10/100/1000M RJ45), 2 × 10GE SFP+, 1 × LTE (две SIM), 1 × USB 2.0, GPS/ГЛОНАСС/Galileo/BDS, от 9,6 до 60 В DC.
Первая версия ПО, в которой поддержан этот парт-номер, это V600R024C10.

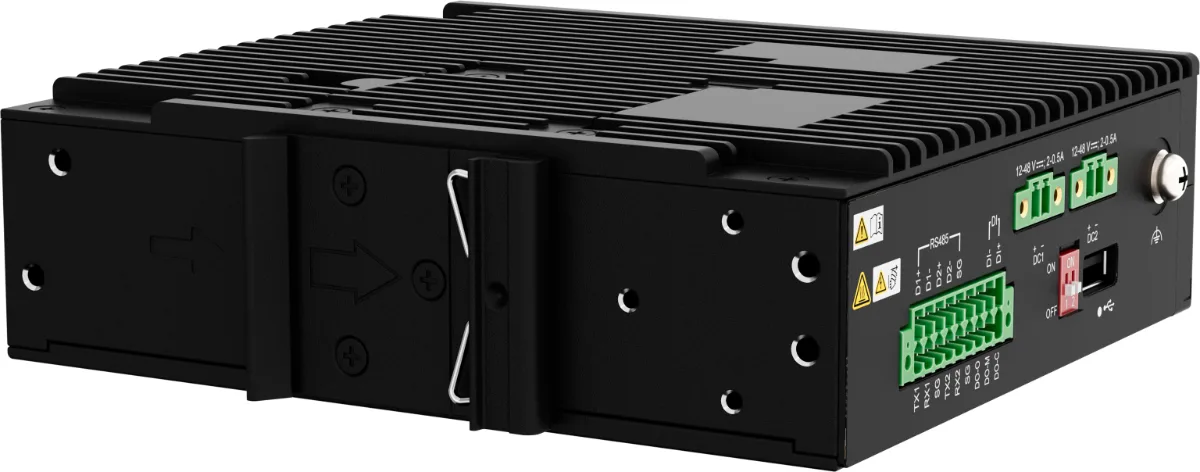

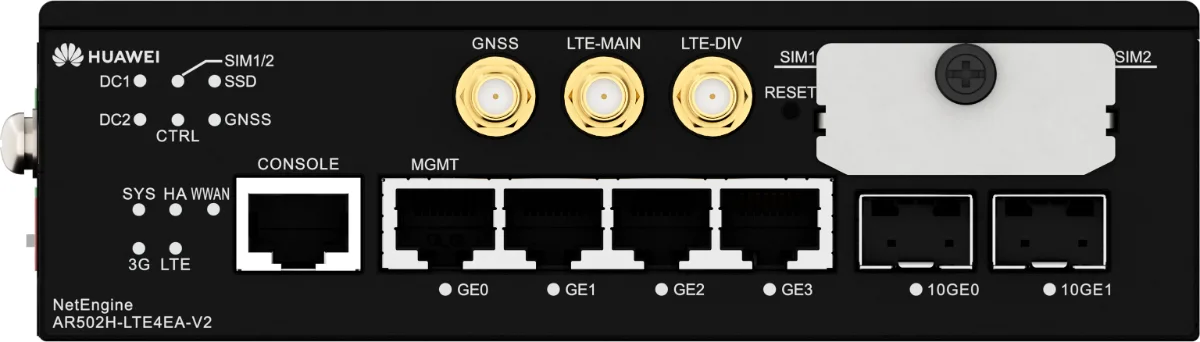

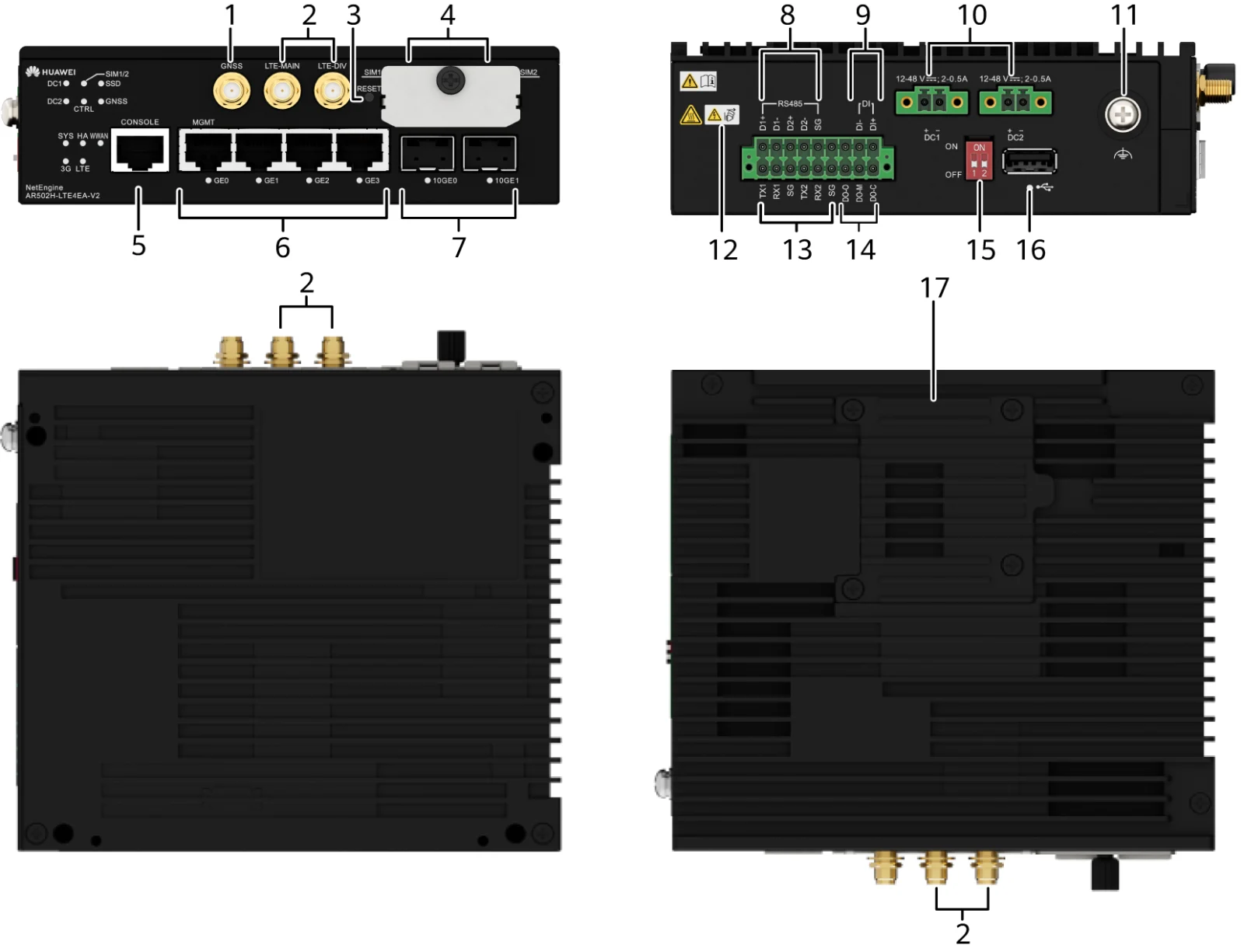

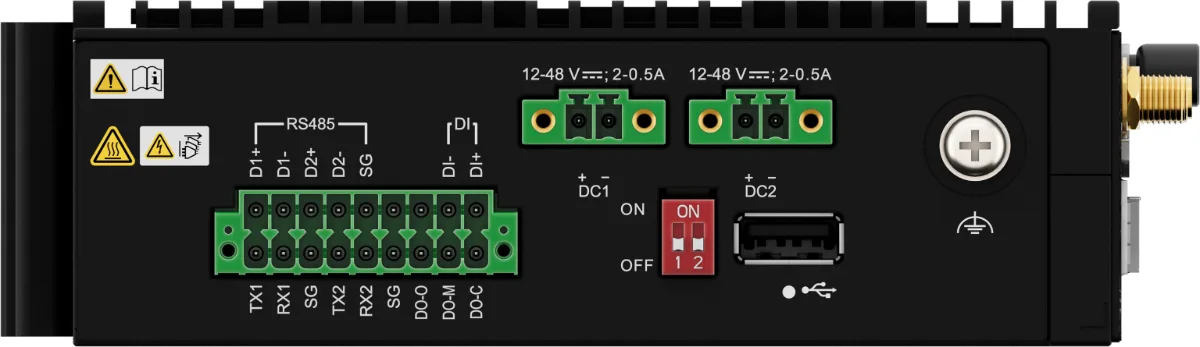

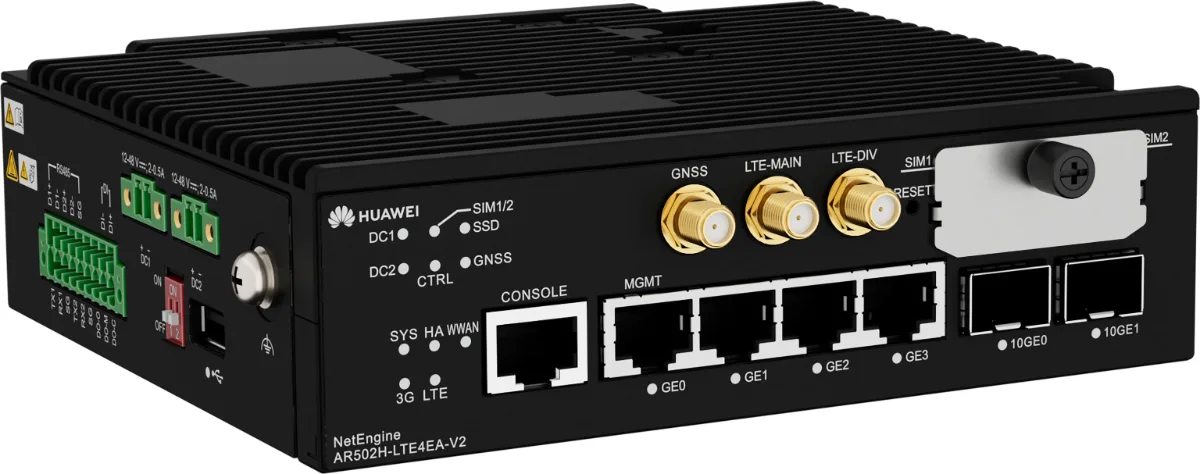

Портовая панель
- 1Разъём антенны GNSS. Поддерживаются GPS, ГЛОНАСС, BeiDou и Galileo.
- 2Два разъёма антенн LTE
- 3Кнопка RESET перезагружает устройство. Удержание не меньше 5 с сбрасывает настройки к заводским, удержание меньше 5 с перезагружает систему. Перезагрузка прерывает работу сервисов, нажимайте кнопку осознанно.
- 4Два слота SIM-карт с крышкой. Устройству нужны промышленные карты micro-SIM.
- 5Консольный интерфейс
- 6Интерфейсы LAN: четыре электрических интерфейса GE
- 7Порты WAN: два оптических порта 10GE
- 8Интерфейс RS-485. Подключается двухконтактными клеммниками Phoenix из комплекта монтажных материалов.

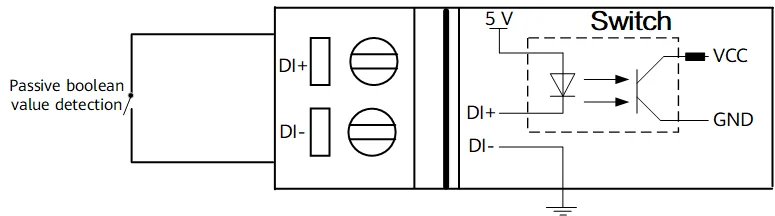

- 9Интерфейс DI. Типовые схемы подключения показаны на рисунке 4-3. Интерфейс подключается двухконтактными клеммниками Phoenix из комплекта монтажных материалов.
- 10Два разъёма питания. Поддерживается резервирование 1+1, подходят блоки питания PAC60S12-AN.
- 11Точка заземления. Устройство надёжно заземляют кабелем, это защищает его от грозовых разрядов и помех.
- 12Знак нескольких источников питания. Опасно: устройство питается от нескольких вводов. Перед обесточиванием отключите все вводы, иначе есть риск поражения током.
- 13Интерфейс RS-232. Подключается двухконтактными клеммниками Phoenix из комплекта монтажных материалов.

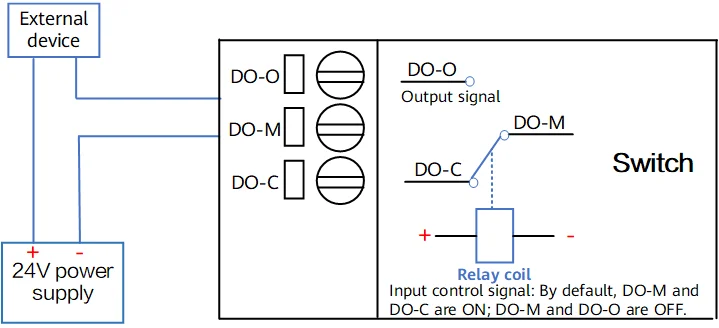

- 14Интерфейс DO. Типовые схемы подключения показаны на рисунке 4-4. Интерфейс подключается двухконтактными клеммниками Phoenix из комплекта монтажных материалов.
- 15DIP-переключатель. Переключателем 1 устройство переводится в режим граничных вычислений или маршрутизации. ON: режим граничных вычислений. OFF: режим маршрутизации, он стоит по умолчанию. Переключатель 2 зарезервирован и сейчас ничего не делает.
- 16Интерфейс USB 2.0
- 17Разъём дополнительного диска
Порты и интерфейсы
| Порт | Разъём | Описание | Что подходит |
|---|---|---|---|
| Консольный интерфейс | RJ45 | К консольному интерфейсу подключают терминал для настройки на месте. Стандарт: RS232. Режим работы: полный дуплекс, UART. Тип оборудования данных: DCE. Настройки по умолчанию: скорость 9 600 бит/с, управление потоком выключено, проверка чётности выключена, один стоп-бит, 8 бит данных | Консольный кабель |
| Порт 10/100/1000BASE-T | RJ45 | Электрический интерфейс GE с автосогласованием 10/100/1 000 Мбит/с передаёт и принимает трафик Ethernet на скорости 10, 100 или 1 000 Мбит/с. Стандарты: IEEE 802.3, IEEE 802.3u и IEEE 802.3ab. Свойство интерфейса: MDI/MDIX. Форматы кадров: Ethernet_II, Ethernet_SAP и Ethernet_SNAP. Сетевой протокол: IP | Кабель Ethernet |
| Оптический порт Ethernet 10GE SFP+ | SFP+ | Оптический порт Ethernet 10GE SFP+ автоматически согласуется до 1 000 Мбит/с и работает на скорости 100 Мбит/с, 1 000 Мбит/с или 10 Гбит/с. | Промышленные оптические модули FE SFP, промышленные оптические модули GE SFP, оптические модули GE eSFP, промышленные оптические модули 10GE SFP+, оптические модули GPON и EPON (только порт 10GE0) |
| Интерфейс USB 2.0 | USB 2.0 Type A | Порт USB 2.0 даёт скорость до 480 Мбит/с на приём и на передачу. Стандарт: USB 2.0. Режим работы: хост. Во время удалённого развёртывания с накопителя USB накопитель не вынимают, иначе система перезапустится. | Накопитель USB 2.0 |
| Разъём антенны LTE | SMA-K, резьба снаружи, гнездо внутри | У устройства два разъёма антенн LTE: основной (MAIN) и дополнительный (DIV). Они работают одновременно: основной передаёт и принимает сигналы LTE, дополнительный только принимает, и вместе они поднимают скорость на приём. Стандарты и диапазоны: LTE-FDD B1, B3, B5, B7, B8, B20, B28. LTE-TDD B38, B40, B41. WCDMA B1, B5, B8. GSM B3, B8. Скорость LTE: до 50 Мбит/с вверх и до 150 Мбит/с вниз. Эти цифры это односторонние теоретические пиковые значения при длине тестового пакета от 1400 байт, полученные в лаборатории производителя в конкретных условиях. Реальные показатели зависят от схемы установки, обстановки на объекте и тарифа оператора. | Внутренняя выносная антенна LTE, наружная антенна LTE |
| Разъём антенны GNSS | SMA-K, резьба снаружи, гнездо внутри | К разъёму антенны GNSS подключается антенна GPS, она даёт спутниковое позиционирование. Поддерживаемые диапазоны: GPS 1575,42 МГц (L1C/A), Galileo 1575,42 МГц (E1B/C), ГЛОНАСС 1602 МГц + k × 562,5 кГц при k от −7 до 6 (L1OF), BeiDou 1561,098 МГц (B1I) | Выносная антенна GPS/BDS, наружная всенаправленная антенна GPS |
| Порт RS-485 | Клеммник Phoenix 2 × 9 контактов (пять крайних левых контактов верхнего ряда отведены под интерфейс RS-485) | Интерфейс RS-485 служит для сбора данных. Стандарт: RS-485. Режим работы: полудуплекс. Скорости: 2400, 4800, 9600 и 115 200 бит/с. На шину вешается до 24 узлов. Дальность связи: до 1 км на скорости 2400, 4800 или 9 600 бит/с и до 100 м на скорости 115 200 бит/с. Настройки по умолчанию: скорость 9 600 бит/с, управление потоком выключено, проверка чётности выключена, один стоп-бит, 8 бит данных | Клеммник Phoenix, 2 × 9 контактов |
| Порт RS-232 | Клеммник Phoenix 2 × 9 контактов (шесть крайних левых контактов нижнего ряда отведены под интерфейс RS-232) | Интерфейс RS232 служит для сбора данных. Стандарт: RS232. Режим работы: полный дуплекс. Скорости: 2400, 4800, 9600 и 115 200 бит/с. Настройки по умолчанию: скорость 9 600 бит/с, дальность связи до 15 м, управление потоком выключено, проверка чётности выключена, один стоп-бит, 8 бит данных | Клеммник Phoenix, 2 × 9 контактов |
| Порт DI | Клеммник Phoenix 2 × 9 контактов (два крайних правых контакта верхнего ряда отведены под интерфейс DI) | Интерфейс DI принимает удалённые сигналы связи и уровня. Тип сигнала: пассивный DI, дискретное значение (замкнуто или разомкнуто) | Клеммник Phoenix, 2 × 9 контактов |
| Интерфейс дискретного выхода | Клеммник Phoenix 2 × 9 контактов (три крайних правых контакта нижнего ряда отведены под интерфейс DO) | Интерфейс DO выдаёт сигналы, по которым подключённое устройство выполняет действия. Тип сигнала: пассивный DO, дискретное значение (замкнуто или разомкнуто) | Клеммник Phoenix, 2 × 9 контактов |

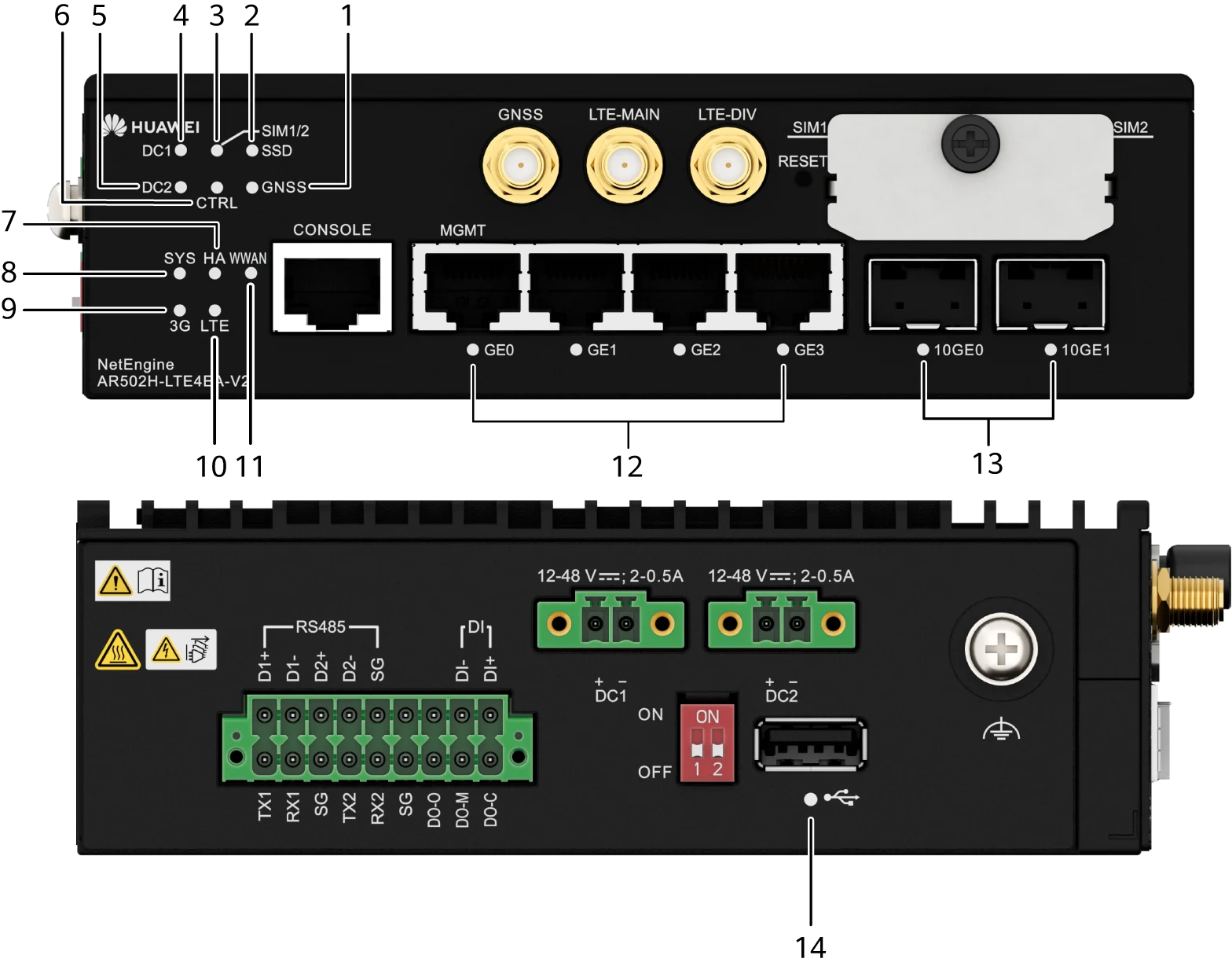

Индикаторы и кнопки
- 1Индикатор GNSS
- 2Индикатор SSD
- 3Индикатор SIM1/2
- 4Индикатор DC1
- 5Индикатор DC2
- 6Индикатор CTRL
- 7Индикатор SYS
- 8Индикатор HA
- 9Индикатор 3G
- 10Индикатор LTE
- 11Индикатор WWAN
- 12Индикатор электрических интерфейсов GE (от GE0 до GE4)
- 13Индикатор оптических интерфейсов 10GE (от 10GE0 до 10GE1)
- 14Индикатор USB
GNSSИндикатор GNSS
- зелёный, горит ровноПриём сигналов GNSS включён, координаты определены.
- зелёный, мигаетИдёт спутниковое позиционирование.
- не горитПриём сигналов GNSS выключен.
SSDИндикатор SSD
- зелёный, горит ровноКарта SSD установлена и доступна.
- красный, горит ровноКарта SSD установлена, но неисправна.
- не горитКарта SSD не установлена.
SIM1/2Индикатор SIM-карты
- зелёный, горит ровноSIM-карта стоит в слоте SIM1 и работает нормально. Если карты стоят в обоих слотах, индикатор SIM1/2 показывает состояние активной карты.
- синий, горит ровноВ слоте SIM2 стоит SIM-карта и работает нормально. Если карты стоят в обоих слотах, индикатор SIM1/2 показывает состояние активной карты.
- не горитSIM-карты нет.
DC1Индикатор питания DC1
- зелёный, горит ровноПитание системы в норме.
- не горитПитание системы работает с отклонениями либо устройство не подключено к сети.
DC2Индикатор питания DC2
- зелёный, горит ровноПитание системы в норме.
- не горитПитание системы работает с отклонениями либо устройство не подключено к сети.
SYSИндикатор SYS
- не горитСистемное ПО не работает или идёт сброс.
- зелёный, мигает медленноСистема работает нормально.
- зелёный, мигает быстроСистема включается или перезапускается.
- красный, горит ровноЕсть неисправность, влияющая на работу. Сама она не устранится, нужно вмешательство инженера.
3GИндикатор 3G
- зелёный, горит ровноУровень сигнала сети 3G сильный.
- зелёный, мигает быстроУровень сигнала сети 3G средний.
- зелёный, мигает медленноУровень сигнала сети 3G слабый.
- не горитСигнала сети 3G нет.
LTEИндикатор 4G
- зелёный, горит ровноУровень сигнала сети 4G сильный.
- зелёный, мигает быстроУровень сигнала сети 4G средний.
- зелёный, мигает медленноУровень сигнала сети 4G слабый.
- не горитСигнала сети 4G нет.
WWANИндикатор WWAN
- зелёный, горит ровноСеть 4G/3G подключена или активна.
- зелёный, мигаетИдёт передача данных по сети 4G/3G.
- не горитСеть 4G/3G не подключена и не активна.
USBИндикатор USB
- зелёный, горит ровноРазвёртывание с USB завершено.
- зелёный, мигаетИдёт обновление или настройка с USB-накопителя.
- не горитНакопитель не подключён, либо неисправен порт USB или сам индикатор.
- красный, горит ровноРазвёртывание с USB-накопителя не удалось.
CTRLИндикатор CTRL
- зелёный, горит ровноУстройство подключено к контроллеру.
- не горитУстройство не подключено к контроллеру.
HAИндикатор HA
- зелёный, горит ровноУстройство основное в паре HSB.
- зелёный, мигаетУстройство резервное в паре HSB.
- не горитФункция HSB выключена.
- красный, горит ровноУстройство в паре HSB неисправно.
GE0 … GE3Индикаторы электрических интерфейсов GE
- зелёный, горит ровноНа соответствующем интерфейсе GE связь установлена.
- зелёный, мигаетПо соответствующему интерфейсу GE идёт передача или приём данных.
- не горитНа соответствующем интерфейсе GE связь не установлена.
с 10GE0 по 10GE1Индикаторы оптических интерфейсов 10GE
- зелёный, горит ровноНа соответствующем интерфейсе 10GE связь установлена.
- зелёный, мигаетПо соответствующему интерфейсу 10GE идёт передача или приём данных.
- не горитНа соответствующем интерфейсе 10GE связь не установлена.
Кнопки и обозначения на корпусе
| Обозначение на корпусе | Название | Описание |
|---|---|---|
| RESET | Кнопка RESET | Кнопка RESET перезагружает устройство. Перезагрузка прерывает работу сервисов, нажимайте кнопку осознанно. Удержание не меньше 5 с сбрасывает настройки к заводским: после перезапуска файл конфигурации, логи, файлы coredump, контейнеры и пароль загрузчика вернутся к заводским значениям, а сертификаты подписи приложений на устройстве сотрутся, поэтому делайте это осознанно. Удержание меньше 5 с перезагружает устройство: после перезапуска применяется последняя сохранённая конфигурация. |
| DIP switch | DIP-переключатель | DIP-переключатель 1. ON: ПО стартует из контейнерной версии. OFF: ПО стартует из версии маршрутизатора (по умолчанию). DIP-переключатель 2 зарезервирован. |
Охлаждение и направление обдува
Устройство без вентиляторов, охлаждение пассивное.
Габариты, монтаж и условия эксплуатации
| Параметр | Значение |
|---|---|
| Способ установки | На DIN-рейку, на стол, к стене |
| Габариты без упаковки В×Ш×Г, мм | Базовые габариты (без выступающих частей передней и задней панелей): 44,0 × 150,0 × 133,0 мм. Предельные габариты (глубина от выступающего порта на передней панели до ручки модуля сзади): 44,0 × 150,0 × 143,0 мм |
| Габариты с упаковкой В×Ш×Г, мм | 113 × 233 × 188 мм |
| Масса с упаковкой (базовая конфигурация), кг | 1,52 кг |
| Масса без упаковки (базовая конфигурация), кг | 1,05 кг |
| Рабочая температура, °C | Промышленные оптические модули. Герметичный шкаф: от −40 до +60 °C. Герметичный шкаф без дисков: от −40 до +65 °C. Шкаф с вентиляцией (от 40 LFM): от −40 до +70 °C. Шкаф с принудительным обдувом (от 200 LFM): от −40 до +75 °C. Оптические модули GPON и EPON. Герметичный шкаф: от −40 до +55 °C. Герметичный шкаф без дисков: от −40 до +60 °C. Шкаф с вентиляцией (от 40 LFM): от −40 до +65 °C. Шкаф с принудительным обдувом (от 200 LFM): от −40 до +70 °C. На высоте от 1800 до 5 000 м предельная рабочая температура падает на 1 °C с каждыми 220 м подъёма. |
| Температура хранения, °C | от −40 до +85 °C |
| Рабочая влажность | от 5 до 95 %, без конденсата |
| Влажность хранения | от 5 до 95 %, без конденсата |
| Рабочая высота над уровнем моря, м | < 5 000 м |
| Высота хранения, м | < 5 000 м |
Технические характеристики
| Параметр | Значение |
|---|---|
| CPU | 4 ядра, 1,6 ГГц |
| Оперативная память | 4 ГБ |
| Флеш-память | 2 ГБ |
| Накопитель | Поддерживается. Диски M.2 2242 NVMe работают только в схемах граничных вычислений, подробности в руководстве по настройке из командной строки, в разделе управления оборудованием про включение и выключение диска. |
| Консольный порт | RJ45 |
| RTC | Поддерживается |
| Типовая мощность, Вт | 12 (питание 12 В DC, 30 % трафика на портах LTE и сетевых портах, без учёта потребления оптических модулей) |
| Максимальная мощность, Вт | 16 Вт (питание 48 В DC, полная комплектация оптическими модулями, накопитель NVMe SSD на 32 ГБ, 100 % трафика на портах LTE и сетевых портах) |
| Наработка на отказ, лет | 48,07 |
| Время восстановления, ч | 2 |
| Тип питания | Внешний источник постоянного тока |
| Номинальное входное напряжение, В | от 12 до 48 В DC |
| Диапазон входного напряжения, В | от 9,6 до 60 В DC |
| Наибольший входной ток, А | 2 А |
| Степень защиты IP | IP40 |
| Материал корпуса | Литьё под давлением |
| Сертификация по безопасности | IEC 62368IEC 61850-3 |
| Сертификация по ЭМС | IEEE 1613IEC 61850-3 |
| Охлаждение | Пассивное охлаждение |
| PoE | Не поддерживается |
| Максимальная теплоотдача | 54.591999999999999 |
| Наибольшее число портов 10GE | 2 |
| Статическое энергопотребление | 8.5 |
| Типовая теплоотдача | 40.944000000000003 |
Совместимые комплектующие
- Парт-номер 02310QBJОптический SFP-модуль Huawei SFP-10G-BXU1SFP+, 10 Гбит/с, одномодовое, 1270 нмот 7 358 ₽
- Парт-номер 02310QDTОптический SFP-модуль Huawei SFP-10G-BXD1SFP+, 10 Гбит/с, одномодовое, 1330 нмот 7 358 ₽
