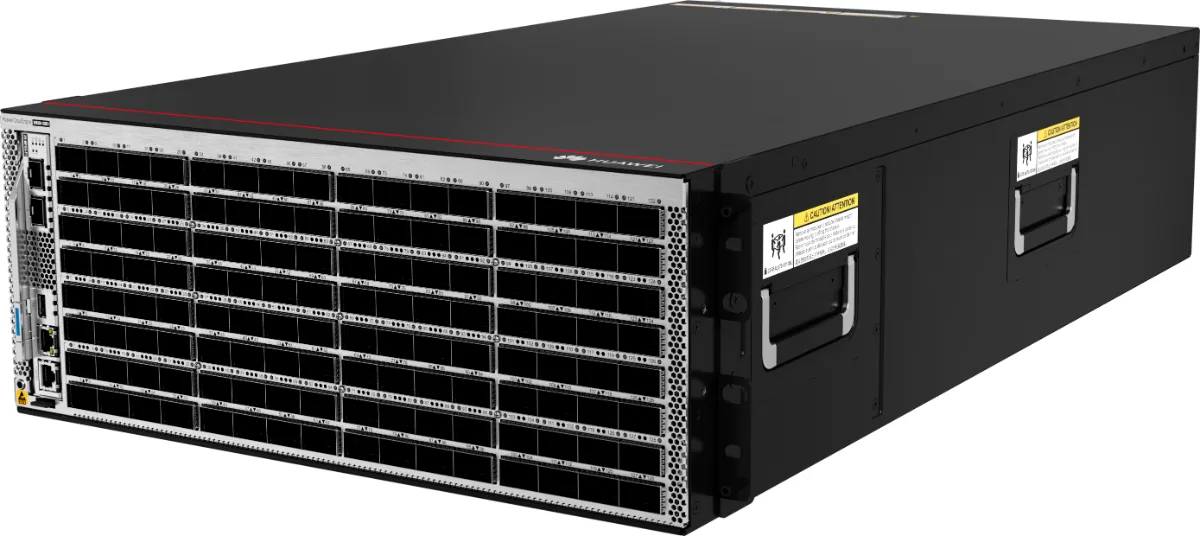

Коммутатор ЦОД Huawei XH9330-128EO, направление охлаждения Port-side Intake, 128 оптических портов 800G
- 128 × 800 Гбит/с
- блок в комплекте
- Белый импорт. Таможенная декларация на единицу товара, договор с ООО и НДС.
- Более 1 100 проектов, пять инженеров HCIE в штате. Совместимость и конфигурацию проверяем до оплаты.
- Гарантия и сервис по контракту, четыре уровня SLA.
Коммутатор ЦОД Huawei CloudEngine XH9330-128EO. Ставится в стойку центра обработки данных и работает на уровне доступа к серверам или на уровне агрегации внутри фабрики. У этого исполнения количество портов доступа: 128; скорость портов доступа: 800 Гбит/с; тип портов: оптические; комплектность питания: блок в комплекте; направление охлаждения: Port-side Intake. Эта модель идёт в каталоге под 2 артикулами: 02356LEB, 02356LEA. Отличий между ними в поставочном каталоге нет, поэтому перед заказом сверяем исполнение по документации Huawei. Здесь артикул 02356LEB.
Характеристики коротко
Полный список в таблице ниже. Для подбора важны тип питания AC; всего портов 130 с Uplink; габариты в×ш×г 175 × 442 × 765 мм.
Совместимость
С этой позицией берут Оптический SFP-модуль SFP-10G-BXU1, Оптический SFP-модуль SFP-10G-BXD1, Оптический SFP-модуль SFP-GE-LX-SM1490-BIDI. Полный список совместимых комплектующих собран ниже на странице: там видно, что уже проверено на совместимость, а что придётся согласовать отдельно.
Что проверяем до отгрузки
Сверяем парт-номер 02356LEB с маркировкой на коробке и на самом изделии, проверяем целостность упаковки и пломб, комплектность по спецификации вендора. Позиции, которые ставятся в работающую сеть, прогоняем на стенде и проверяем версию программного обеспечения. Расхождение с заказом ловится у нас, а не у вас на объекте.
Поставка
Позиция идёт под заказ: срок и цену подтверждаем при расчёте. Возим белым импортом, таможенная декларация оформляется на единицу товара, договор с ООО и НДС.
Гарантия и документы
На позицию 02356LEB даём гарантию по контракту: срок и уровень сервиса фиксируются в договоре, доступны четыре уровня SLA вплоть до замены на следующий рабочий день. Комплект документов полный: таможенная декларация на единицу товара, договор с ООО, счёт с НДС, закрывающие документы после поставки. Это важно для позиций, которые идут в проект с приёмкой и в тендерную отчётность.
Жизненный цикл
Huawei прекращает выпуск модели 30 июня 2031. Вендорская поддержка заявлена до 30 июня 2041. Для расширения и замены в работающей сети позиция доступна, для нового проекта имеет смысл сравнить её с актуальной серией.
Вопросы и ответы
Что входит в поставку этой позиции
Поставляется сама позиция 02356LEB в заводской упаковке. Дополнительные кабели, модули и лицензии в комплект не входят, их считают отдельной строкой. Точный состав под вашу конфигурацию инженеры подтверждают в расчёте вместе с ценой и сроком.
Подойдёт ли эта позиция к моему оборудованию
Совместимость зависит не только от модели, но и от версии программного обеспечения, свободных слотов и схемы питания. Пришлите модель и текущую конфигурацию: инженеры HCIE сверят её до оплаты и скажут, что встанет без переделок, а что потребует замены.
Сколько ждать поставку и как оформляется сделка
Позиция идёт под заказ. Срок считаем по текущей доступности у вендора и подтверждаем в расчёте вместе с ценой. Возим белым импортом: таможенная декларация оформляется на единицу товара, договор заключаем с ООО, работаем с НДС. Закрывающие документы отдаём полным комплектом.
Что значат даты EOM и EOS для этой позиции
Huawei прекращает выпуск модели 30 июня 2031. Вендорская поддержка заявлена до 30 июня 2041. Для расширения и ремонта работающей сети это рабочий вариант: запас на складах и на вторичном рынке есть, а совместимость с уже установленным оборудованием гарантирована. Для нового проекта лучше сравнить с актуальной серией.
| Количество портов доступа | 128 |
|---|---|
| Скорость портов доступа | 800 Гбит/с |
| Тип портов | оптические |
| Комплектность питания | блок в комплекте |
| Тип питания | AC |
| Всего портов, с Uplink | 130 |
| Направление охлаждения | Port-side Intake |
| Габариты В×Ш×Г, мм | 175 × 442 × 765 |
| Единица поставки | штука |
| Снятие с продажи | 2031-06-30 |
| Окончание поддержки | 2041-06-30 |
Документация Huawei
Об устройстве
Исполнение XH9330-128EO, парт-номер 02356LEB. Состав: XH9330-128EO switch (128 портов 800GE OSFP800,2 порта 10GE SFP+, 6 × AC Power Modules, 7 × Fans, Port-side Intake).
Первая версия ПО, в которой поддержан этот парт-номер, это V300R025C10.
Другие исполнения того же изделия: 02356LEA, Коммутатор XH9330-128EO (128 × 800GE OSFP800, 2 × 10GE SFP+, без вентиляторных модулей и блоков питания).
Коммутатор не поддерживает стекирование.

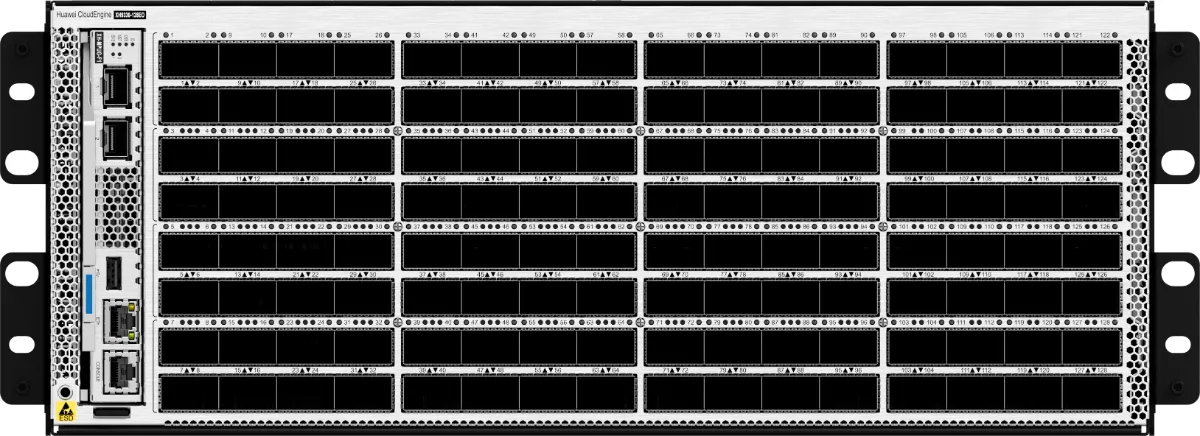

Портовая панель
Изображения в документе справочные.
- 1Гнездо антистатического браслета со стороны блоков питания
- 2Винт заземления
- 3Семь слотов вентиляторов. Подходящий модуль: FAN-150A-B. Жёлтое мигание индикатора FAN2 означает сбой питания 12 В на микросхеме коммутации внутри коммутатора с воздушным охлаждением.
- 4Шесть слотов питания. Подходящие блоки: PAC2KS12-PB, PHD2KS12-PB
- 5Два оптических порта 10GE SFP+
- 6Порт USB
- 7Порт управления ETH, RJ45
- 8Консольный порт
- 9Гнездо антистатического браслета со стороны портов
- 10Серийный номер ESN и MAC-адрес. Код можно считать сканером.
- 11Отдельная плата управления. Плата меняется на горячую, при отказе её заменяют подходящей запчастью. Замена прерывает работу устройства, поэтому выполняйте её осознанно.
- 12Сто двадцать восемь оптических портов Ethernet 800GE OSFP800
Порты и интерфейсы
| Порт | Разъём | Описание | Что подходит |
|---|---|---|---|
| Оптический порт 10GE SFP+ | SFP+ | Порт 10GE SFP+ передаёт и принимает трафик на скорости 10 Гбит/с. Порт также работает на скорости 1 Гбит/с. | Оптические модули GE eSFP, медные модули GE SFP, оптические модули 10GE SFP+, медные модули 10GE SFP+, кабель AOC SFP+ на SFP+. Поддерживаются оптические модули 10GE-uSR/SR/LR/ZR/iLR/BX10/ER, Base-T и AOC, а также GE-SX/LX10. |
| Оптический порт 800GE OSFP800 | OSFP800 | Порт 800GE OSFP800 принимает и передаёт данные на скорости 800 Гбит/с. Порт разбивается на 4 × 200GE, других вариантов разбиения и снижения скорости нет. | Оптические модули 800GE OSFP800. Поддерживаются 800GE-2×VR4, 2×FR4, 2×DR4 и DR8, причём только сертифицированные Huawei модули 800GE. Модуль должен уметь работать в режиме 4 × 200GE и быть на него настроен. Медные кабели не поддерживаются. |
| Консольный порт | RJ45 | Консольный порт служит для настройки с места. Стандарт RS-232, режим дуплексный UART, скорость от 9600 до 115 200 бод, по умолчанию 9600. | Консольный кабель |
| Порт управления ETH | RJ45 | Порт управления ETH (RJ45) служит для подключения терминала настройки или рабочей станции системы управления, через него устройство настраивают на месте или удалённо. Стандарт: IEEE 802.3ab. Режим работы: автосогласование 10/100/1 000 Мбит/с, полный дуплекс | Кабель Ethernet категории 5 и выше |
| Порт USB | USB 2.0 Type A | В порт USB ставят накопитель для развёртывания, выгрузки журналов, переноса конфигурации и обновления. Порт работает только с накопителями стандарта USB 2.0. Накопители разных производителей отличаются совместимостью и драйверами: если накопитель не заработал, попробуйте другой, известной марки | Работает с накопителями USB 2.0. |
Индикаторы и кнопки
- 1Индикатор порта 10GE
- 2Индикатор состояния системы
- 3Индикатор роли в стеке
- 4Индикатор развёртывания с USB
- 5Индикатор ID
- 6Индикатор порта 800GE
- 7Индикатор порта управления
- зелёный, не горитПорт не подключён или выключен.
- зелёный, горит ровноНа порту есть соединение.
- зелёный, мигаетПорт передаёт или принимает данные.
- зелёный, не горитСистема не работает.
- зелёный, мигает быстроСистема запускается.
- зелёный, мигает медленноСистема работает нормально.
- красный, горит ровноСбой при запуске устройства.
- не горитФункция зарезервирована и не включена.
- не горитРазвёртывание с USB-накопителя выключено, состояние по умолчанию.
- зелёный, горит ровноРазвёртывание с USB-накопителя завершено.
- зелёный, мигаетСистема читает данные с USB-накопителя.
- красный, горит ровноРазвёртывание с USB-накопителя не удалось.
- синий, не горитИндикатор ID выключен, состояние по умолчанию.
- синий, горит ровноИндикатор ID включают и выключают удалённо, чтобы инженер нашёл нужное устройство в стойке.
- зелёный, не горитПорт не подключён или выключен.
- зелёный, горит ровноНа порту есть соединение.
- зелёный, мигаетПорт передаёт или принимает данные.
- зелёный, не горитСоединения нет.
- зелёный, горит ровноСвязь установлена.
- жёлтый, не горитПорт не передаёт и не принимает данные.
- жёлтый, мигаетПорт передаёт или принимает данные.

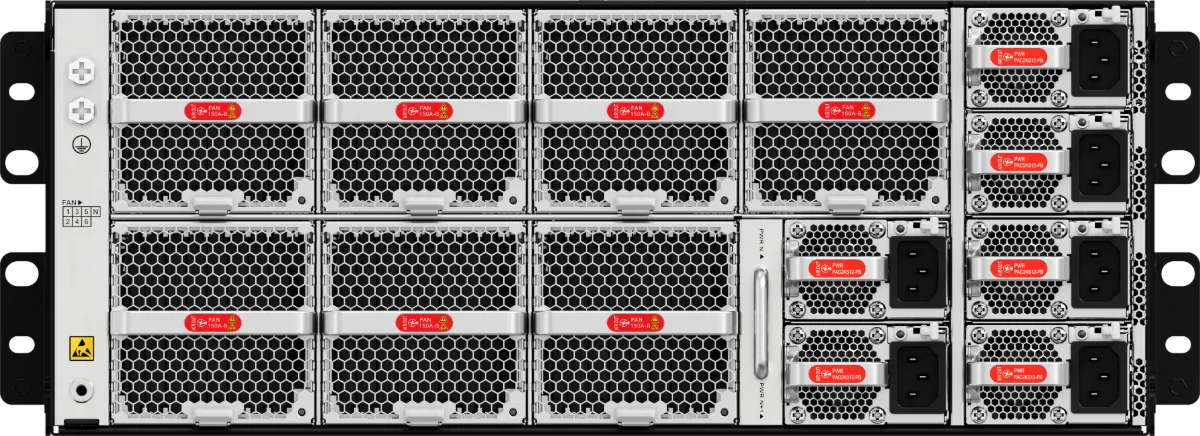

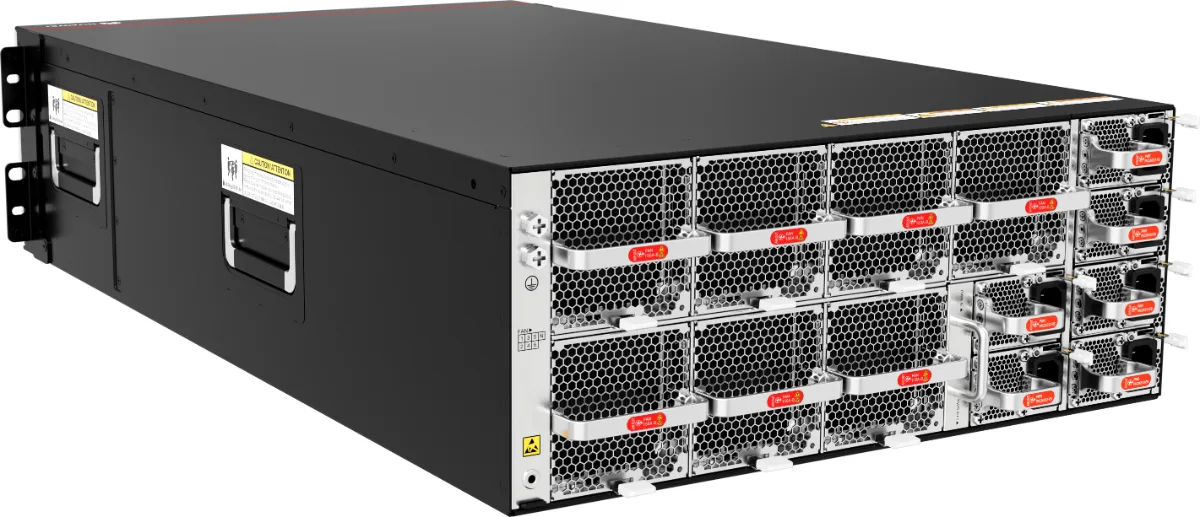

Слоты
| Тип слота | Номер слота | Направление слота | Примечание |
|---|---|---|---|
| Слоты блоков питания | PWR1, PWR2, PWR3, PWR4, PWR5 и PWR6 | Горизонтальная установка | 1. У коммутатора шесть слотов под съёмные блоки питания, которые питают шасси. Ставьте минимум три блока, с шестью надёжность выше. Если блоков всего три, не обновляйте, не понижайте и не меняйте их. 2. Коммутатор резервирует шесть блоков питания по схеме 3+3. 3. Все блоки питания заменяются на ходу. Если в коммутаторе стоят блоки питания 2 000 Вт AC и 240 В DC, а на вход подано 110 В AC, то при внешнем источнике с двумя фазными проводами каждый блок отдаёт номинальные 2 000 Вт и работает резервирование 3+3, а при источнике с одним фазным проводом каждый блок отдаёт 900 Вт и резервирование 3+3 недоступно. |
| Слоты вентиляторов | FAN1 … FAN7 | Горизонтальная установка | 1. Ради стабильной работы и охлаждения у каждого коммутатора семь слотов вентиляторов со съёмными модулями, которые охлаждают шасси. Для нормальной работы в шасси должны работать все семь модулей. 2. Коммутатор резервирует вентиляторные модули по схеме 6+1 в горячем резерве. При отказе одного модуля система работает нормально лишь недолго, неисправный модуль лучше заменить сразу. 3. Все вентиляторные модули заменяются на ходу. |
Габариты, монтаж и условия эксплуатации
| Параметр | Значение |
|---|---|
| Габариты с упаковкой В×Ш×Г, мм | 495 × 670 × 1 060 мм, с паллетой |
| Габариты без упаковки В×Ш×Г, мм | Базовые габариты без выступающих частей: 175 × 442 × 765 мм. Наибольшие габариты, где глубина считается от портов до выступов сзади: 175 × 442 × 800 мм. |
| Вес без упаковки, кг | 40,34 кг с отдельной платой управления, без блоков питания, вентиляторных модулей и оптических модулей |
| Вес без упаковки в сборе, кг | 52 кг без оптических модулей, но с отдельной платой управления, блоками питания AC и вентиляторными модулями. Если устройство рассчитано на модули разных типов, в расчёт берутся самые тяжёлые. |
| Вес с упаковкой, кг | 64,84 кг с паллетой |
| Вес с упаковкой в сборе, кг | 76,5 кг с паллетой |
| Способ установки | Установка в стойку |
| Рабочая высота над уровнем моря, м | ≤ 2500 m |
| Рабочая влажность | от 5 до 95%, без конденсата |
| Рабочая температура, °C | от 0 до 40 °C |
| Высота хранения, м | ≤ 5 000 м |
| Влажность хранения | от 5 до 95%, без конденсата |
| Температура хранения, °C | от −40 до +70 °C |
Технические характеристики
| Параметр | Значение |
|---|---|
| Высота корпуса, U | 4 U |
| Коммутационная способность | Подробности в даташите серии на сайте вендора. |
| CPU | 32 ядра, 2,2 ГГц |
| Оперативная память | DRAM: 16 ГБ |
| Флеш-память NOR | 64 МБ × 2 |
| Накопитель SSD | 8 ГБ SSD |
| USB | В порт USB ставят накопитель для развёртывания, выгрузки журналов, переноса конфигурации и обновления. Порт работает только с накопителями стандарта USB 2.0. Накопители разных производителей отличаются совместимостью и драйверами: если накопитель не заработал, попробуйте другой, известной марки |
| Тип питания | Съёмный блок AC, съёмный блок HVDC |
| Консольный порт | RJ45 |
| Порт доступа | 128 x 800GE OSFP800 |
| Порт восходящего канала | 2 порта 10GE SFP+ для управления и обслуживания |
| Порт, работающий и как стековый | Функция зарезервирована и не включена. |
| RTC | Поддерживается |
| Типовая мощность, Вт | 3 429 Вт: полная загрузка трафиком, оптические модули малой дальности на 64 портах, обычная температура, шесть блоков питания AC |
| Типовое тепловыделение, БТЕ/ч | 11701 БТЕ/ч: полная загрузка трафиком, оптические модули малой дальности на 64 портах, обычная температура, шесть блоков питания AC |
| Мощность без нагрузки, Вт | 1 997 Вт |
| Тепловыделение без нагрузки, БТЕ/ч | 6812 БТЕ/ч |
| Максимальная мощность, Вт | 4 667 Вт: полная загрузка трафиком, оптические модули малой дальности на 128 портах, обычная температура, шесть блоков питания AC. 5 929 Вт: оптические модули большой дальности на 128 портах, температура 40 °C, шесть блоков питания AC |
| Максимальное тепловыделение, БТЕ/ч | 15924 БТЕ/ч: полная загрузка трафиком, оптические модули малой дальности на 128 портах, обычная температура, шесть блоков питания AC. 20231 БТЕ/ч: оптические модули большой дальности на 128 портах, температура 40 °C, шесть блоков питания AC |
| Число блоков питания | 6 |
| Резервирование питания | Резервирование 3+3 |
| Номинальное входное напряжение, В | Блок питания 2 000 Вт AC и 240 В DC: AC от 100 до 130 В и от 200 до 240 В, 50/60 Гц, DC 240 В. Блок питания 2 000 Вт высоковольтного DC: 336 В. Если в коммутаторе стоят блоки питания 2 000 Вт AC и 240 В DC, а на вход подано 110 В AC, то при внешнем источнике с двумя фазными проводами каждый блок отдаёт номинальные 2 000 Вт и блоки работают в резервировании 3+3, а при источнике с одним фазным проводом каждый блок отдаёт 900 Вт и резервирование 3+3 недоступно. |
| Диапазон входного напряжения, В | Блок питания 2 000 Вт AC и 240 В DC: AC от 90 до 290 В, от 45 до 65 Гц, DC от 190 до 290 В. Высоковольтный блок питания DC на 2 000 Вт: от 260 до 400 В DC |
| Наибольший входной ток, А | Блок питания 2 000 Вт AC и 240 В DC: 10 А (от 100 до 240 В AC), 10 А (240 В DC). Высоковольтный блок питания DC на 2 000 Вт: 10 А (336 В DC) |
| Номинальная выходная мощность, Вт | Блок питания 2 000 Вт AC и 240 В DC: 2 000 Вт (от 220 до 240 В AC и 240 В DC), 1 800 Вт (от 200 до 220 В AC), 900 Вт (от 100 до 130 В AC). Высоковольтный блок питания DC на 2 000 Вт: 2 000 Вт |
| Сертификация | Соответствие нормам безопасности, ЭМС и экологическим требованиям |
| Защита от импульсов по питанию, кВ | AC: 6 кВ в синфазном режиме и 6 кВ в дифференциальном. HVDC: 4 кВ в синфазном режиме и 2 кВ в дифференциальном |
| Тип вентиляторов | Съёмный |
| Число вентиляторных модулей | 7 |
| Резервирование вентиляторов | Вентиляторные модули работают в горячем резерве по схеме 6+1. При отказе одного модуля система какое-то время работает нормально. Неисправный модуль лучше заменить сразу. |
| Охлаждение | Воздушное |
| Направление обдува | Забор воздуха со стороны портов, выброс со стороны блоков питания |
| Наличие | 0,99999 |
| Наработка на отказ, лет | 11,43 |
| Условия хранения | ETSI EN 300 019-1-1 класс 1.2. Срок хранения один год: столько устройство сохраняет заявленное качество в упаковке при соблюдении условий выше. |
