Коммутатор ЦОД Huawei XH9230-128DQ, без блоков питания и вентиляторов, 128 оптических портов 400G
- 128 × 400 Гбит/с
- без блока питания и вентиляторов
- Белый импорт. Таможенная декларация на единицу товара, договор с ООО и НДС.
- Более 1 100 проектов, пять инженеров HCIE в штате. Совместимость и конфигурацию проверяем до оплаты.
- Гарантия и сервис по контракту, четыре уровня SLA.

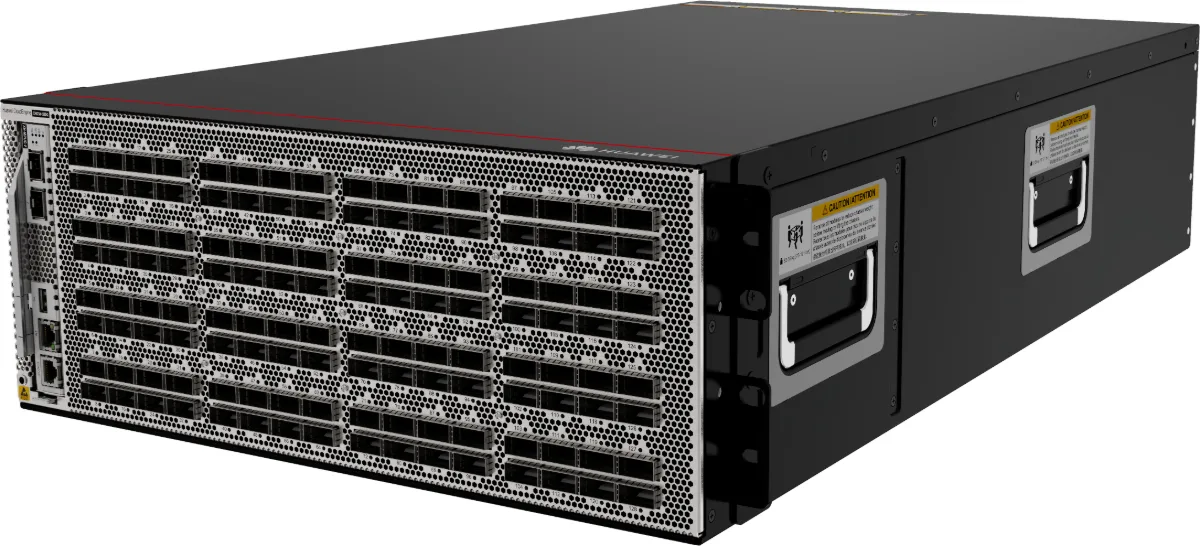

Коммутатор ЦОД Huawei CloudEngine XH9230-128DQ. Ставится в стойку центра обработки данных и работает на уровне доступа к серверам или на уровне агрегации внутри фабрики. У этого исполнения количество портов доступа: 128; скорость портов доступа: 400 Гбит/с; тип портов: оптические; комплектность питания: без блока питания и вентиляторов. В комплект не входит: вентиляторы и блок питания. Эта модель идёт в каталоге под 2 артикулами: 02356LDP, 02356LDQ. Отличий между ними в поставочном каталоге нет, поэтому перед заказом сверяем исполнение по документации Huawei. Здесь артикул 02356LDP.
Характеристики коротко
Полный список в таблице ниже. Для подбора важны всего портов 130 с Uplink; габариты в×ш×г 175 × 442 × 765 мм.
Как подобрать
Вентиляторный модуль подбирается под шасси и под направление продува в вашем ряду стоек. Направление у исполнений разное, и перепутать его нельзя.
Совместимость
С этой позицией берут Оптический SFP-модуль SFP-10G-BXU1, Оптический SFP-модуль SFP-10G-BXD1, Оптический SFP-модуль SFP-GE-LX-SM1490-BIDI. Полный список совместимых комплектующих собран ниже на странице: там видно, что уже проверено на совместимость, а что придётся согласовать отдельно.
Где применяется
Вентиляторные модули меняют по регламенту и по отказу. Держать один в запасе дешевле, чем ловить перегрев: при отказе продува оборудование уходит в защиту и гасит порты.
Что проверяем до отгрузки
Сверяем парт-номер 02356LDP с маркировкой на коробке и на самом изделии, проверяем целостность упаковки и пломб, комплектность по спецификации вендора. Позиции, которые ставятся в работающую сеть, прогоняем на стенде и проверяем версию программного обеспечения. Расхождение с заказом ловится у нас, а не у вас на объекте.
Поставка
Позиция идёт под заказ: срок и цену подтверждаем при расчёте. Возим белым импортом, таможенная декларация оформляется на единицу товара, договор с ООО и НДС.
Гарантия и документы
На позицию 02356LDP даём гарантию по контракту: срок и уровень сервиса фиксируются в договоре, доступны четыре уровня SLA вплоть до замены на следующий рабочий день. Комплект документов полный: таможенная декларация на единицу товара, договор с ООО, счёт с НДС, закрывающие документы после поставки. Это важно для позиций, которые идут в проект с приёмкой и в тендерную отчётность.
Жизненный цикл
Huawei прекращает выпуск модели 30 июня 2030. Вендорская поддержка заявлена до 30 июня 2040. Для расширения и замены в работающей сети позиция доступна, для нового проекта имеет смысл сравнить её с актуальной серией.
Вопросы и ответы
Что входит в поставку этой позиции
Поставляется сама позиция 02356LDP в заводской упаковке. Дополнительные кабели, модули и лицензии в комплект не входят, их считают отдельной строкой. Точный состав под вашу конфигурацию инженеры подтверждают в расчёте вместе с ценой и сроком.
Подойдёт ли эта позиция к моему оборудованию
Совместимость зависит не только от модели, но и от версии программного обеспечения, свободных слотов и схемы питания. Пришлите модель и текущую конфигурацию: инженеры HCIE сверят её до оплаты и скажут, что встанет без переделок, а что потребует замены.
Сколько ждать поставку и как оформляется сделка
Позиция идёт под заказ. Срок считаем по текущей доступности у вендора и подтверждаем в расчёте вместе с ценой. Возим белым импортом: таможенная декларация оформляется на единицу товара, договор заключаем с ООО, работаем с НДС. Закрывающие документы отдаём полным комплектом.
Что значат даты EOM и EOS для этой позиции
Huawei прекращает выпуск модели 30 июня 2030. Вендорская поддержка заявлена до 30 июня 2040. Для расширения и ремонта работающей сети это рабочий вариант: запас на складах и на вторичном рынке есть, а совместимость с уже установленным оборудованием гарантирована. Для нового проекта лучше сравнить с актуальной серией.
| Количество портов доступа | 128 |
|---|---|
| Скорость портов доступа | 400 Гбит/с |
| Тип портов | оптические |
| Комплектность питания | без блока питания и вентиляторов |
| Всего портов, с Uplink | 130 |
| Габариты В×Ш×Г, мм | 175 × 442 × 765 |
| Заказывается отдельно | вентиляторы и блок питания |
| Единица поставки | штука |
| Снятие с продажи | 2030-06-30 |
| Окончание поддержки | 2040-06-30 |
Документация Huawei
Об устройстве
Исполнение XH9230-128DQ, парт-номер 02356LDP. Состав: Коммутатор XH9230-128DQ (128 × 400GE QSFP112, 2 × 10GE SFP+, без вентиляторных модулей и блоков питания).
Первая версия ПО, в которой поддержан этот парт-номер, это V300R024C11.
Другие исполнения того же изделия: 02356LDQ, 128 × 400GE QSFP112, 2 × 10GE SFP+, 4 блока питания AC, 6 вентиляторов, забор воздуха со стороны портов.
- Коммутатор не поддерживает стекирование.
- Развёртывание с USB-накопителя работает начиная с версии V300R025C00.
- После обновления на V300R025C00 и новее устройство шумит сильнее: обороты вентиляторов по умолчанию подняты, чтобы снизить рабочую температуру и отказы узлов. Это нормальное поведение.

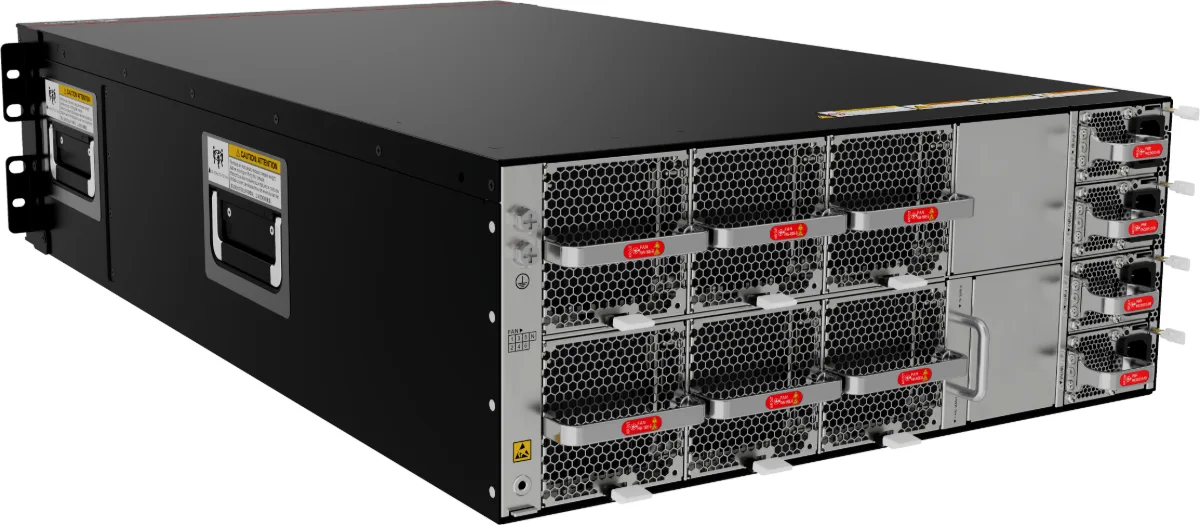

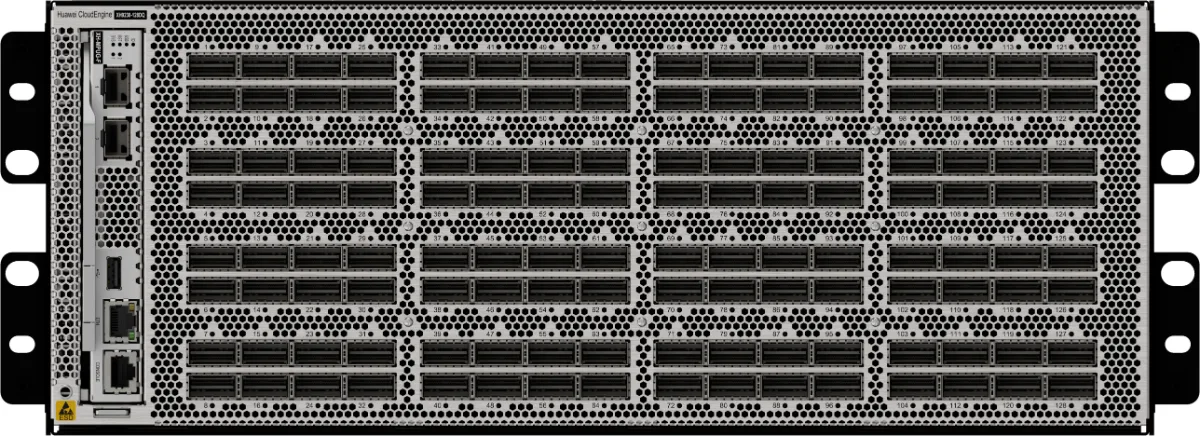

Портовая панель
Изображения в документе справочные.
- 1Гнездо антистатического браслета со стороны блоков питания
- 2Винт заземления
- 3Шесть слотов вентиляторов. Подходит модуль FAN-180E-B. Если индикатор FAN2 мигает жёлтым, питание 12 В на микросхеме коммутации внутри устройства работает неправильно.
- 4Четыре слота блоков питания. Подходят блоки PAC2KS12-PB, PDC2K2S12-PB и PHD2KS12-PB
- 5Два оптических порта 10GE SFP+
- 6Порт USB
- 7Порт управления ETH, RJ45
- 8Консольный порт
- 9Гнездо антистатического браслета со стороны портов
- 10Серийный номер ESN и MAC-адрес. Код можно считать сканером.
- 11Отдельная плата управления. Плата меняется на горячую, при отказе её заменяют подходящей запчастью. Замена прерывает работу устройства, поэтому выполняйте её осознанно.
- 12Сто двадцать восемь оптических портов Ethernet 400GE QSFP112
Порты и интерфейсы
| Порт | Разъём | Описание | Что подходит |
|---|---|---|---|
| Оптический порт 10GE SFP+ | SFP+ | Порт 10GE SFP+ принимает и передаёт данные на скорости 10 Гбит/с и может работать на 1 Гбит/с. Поддерживаются оптические модули 10GE-uSR, SR, LR, ZR, iLR, BX10, ER, Base-T с AOC, а также GE-SX, LX10, EX, ZX, BX10, BX40 и Base-T. Медные модули GE работают на 100 или 1 000 Мбит/с, медные модули 10GE на 100 Мбит/с, 1 000 Мбит/с или 10 Гбит/с, и те и другие только в полном дуплексе. Ограничения по медным модулям: они не соответствуют железнодорожному стандарту EN 50121-4 и не работают, если устройство стоит ближе 3 м к путям, если подключённый к нему терминал стоит ближе 3 м к путям или если кабель устройства длиннее 30 м и проходит ближе 10 м к путям. Кабели Ethernet нельзя выводить на улицу. Медные кабели не поддерживаются. | Оптические модули GE eSFP, медные модули GE SFP, оптические модули 10GE SFP+, медные модули 10GE SFP+, кабель AOC SFP+ на SFP+ |
| Оптический порт 400GE QSFP112 | QSFP112 | Порт 400GE QSFP112 принимает и передаёт данные на скорости 400 Гбит/с. Порт 400GE можно перевести на 200 Гбит/с и разбить на 2 × 200GE или 4 × 100GE, но после перевода на 200 Гбит/с разбиение на 2 × 100GE недоступно. По умолчанию устройство поддерживает до 320 портов. Если после разбиения портов становится больше, командами переведите устройство в режим до 512 портов и перезапустите его. | Оптические модули 200GE QSFP56, кабель AOC 200GE QSFP56 на 200GE QSFP56, высокоскоростной кабель 200GE QSFP56 на 200GE QSFP56, оптические модули 400GE QSFP112, кабель AOC 400GE QSFP112 на 2 × 200GE QSFP56, высокоскоростной кабель 400GE QSFP112 на 400GE QSFP112. Устройство работает только с забором воздуха со стороны портов. Порты 400GE поддерживают модули 200GE-SR4 и FR4 с AOC, а также оптические модули 400GE-VR4, SR4 и FR4. С версии V300R025C00 добавились модули 400GE-DR4 и SR8 и кабели AOC 400GE QSFP112 на 2 × 200GE QSFP56, а с версии V300R025C10 модули 400GE-LR4. Медные кабели 400GE и 200GE поддерживаются, но пассивными кабелями DAC нельзя соединять разные модели серий XH9230, XH9930, XH9220, XH8230 и XH8220, одинаковые модели этих серий между собой и разные порты одного коммутатора. |
| Консольный порт | RJ45 | Консольный порт служит для настройки с места. Стандарт RS-232, режим дуплексный UART, скорость от 9600 до 115 200 бод, по умолчанию 9600. | Консольный кабель |
| Порт управления ETH | RJ45 | Порт управления ETH (RJ45) подключают к терминалу настройки или станции управления сетью. Стандарт IEEE 802.3ab, автовыбор скорости 10/100/1 000 Мбит/с, полный дуплекс, дальность до 100 м. | Кабель Ethernet категории 5 и выше |
| Порт USB | USB 2.0 Type A | Начиная с V300R025C00 в порт USB ставят накопитель для развёртывания, выгрузки журналов, переноса конфигурации и обновления. Поддерживается только USB 2.0. Накопители разных производителей ведут себя по-разному: если один не читается, возьмите другой. | Работает с накопителями USB 2.0. |
Индикаторы и кнопки
- 1Индикатор порта 10GE
- 2Индикатор состояния системы
- 3Индикатор роли в стеке
- 4Индикатор развёртывания с USB
- 5Индикатор ID
- 6Индикатор порта 400GE
- 7Индикатор порта управления
- зелёный, не горитПорт не подключён или выключен.
- зелёный, горит ровноНа порту есть соединение.
- зелёный, мигаетПорт передаёт или принимает данные.
- зелёный, не горитСистема не работает.
- зелёный, мигает быстроСистема запускается.
- зелёный, мигает медленноСистема работает нормально.
- красный, горит ровноСбой при запуске устройства.
- не горитФункция зарезервирована и не включена.
- не горитРазвёртывание с USB-накопителя выключено, состояние по умолчанию.
- зелёный, горит ровноРазвёртывание с USB-накопителя завершено.
- зелёный, мигаетСистема читает данные с USB-накопителя.
- красный, горит ровноРазвёртывание с USB-накопителя не удалось.
- синий, не горитИндикатор ID выключен, состояние по умолчанию.
- синий, горит ровноИндикатор ID включают и выключают удалённо, чтобы инженер нашёл нужное устройство в стойке.
- зелёный, не горитПорт не подключён или выключен.
- зелёный, горит ровноНа порту есть соединение.
- зелёный, мигаетПорт передаёт или принимает данные.
- зелёный, не горитСоединения нет.
- зелёный, горит ровноСвязь установлена.
- жёлтый, не горитПорт не передаёт и не принимает данные.
- жёлтый, мигаетПорт передаёт или принимает данные.
Слоты
| Тип слота | Номер слота | Направление слота | Примечание |
|---|---|---|---|
| Слоты блоков питания | PWR1, PWR2, PWR3, PWR4 | Горизонтальная установка | 1. У коммутатора четыре слота под съёмные блоки питания, которые питают шасси. Ставьте минимум два блока, с четырьмя надёжность выше. Если блоков всего два, не обновляйте, не понижайте и не меняйте их. 2. Коммутатор резервирует четыре блока питания по схеме 2+2. 3. Все блоки питания заменяются на ходу. Если в коммутаторе стоят блоки питания 2 000 Вт AC и 240 В DC, а на вход подано 110 В AC, то при внешнем источнике с двумя фазными проводами каждый блок отдаёт номинальные 2 000 Вт и работает резервирование 2+2, а при источнике с одним фазным проводом каждый блок отдаёт 900 Вт и резервирование 2+2 недоступно. |
| Слоты вентиляторов | FAN1 … FAN6 | Горизонтальная установка | Для устойчивой работы и отвода тепла у каждого коммутатора шесть слотов вентиляторов со съёмными модулями. Чтобы устройство работало нормально, все шесть модулей должны стоять и работать. |
Габариты, монтаж и условия эксплуатации
| Параметр | Значение |
|---|---|
| Габариты с упаковкой В×Ш×Г, мм | 495 × 670 × 1 060 мм, с паллетой |
| Габариты без упаковки В×Ш×Г, мм | Базовые габариты без выступающих частей: 175 × 442 × 765 мм. Наибольшие габариты, где глубина считается от портов до выступов сзади: 175 × 442 × 800 мм. |
| Вес без упаковки, кг | 37,22 кг с отдельной платой управления, без блоков питания, вентиляторных модулей и оптических модулей |
| Вес без упаковки в сборе, кг | 44,02 кг без оптических модулей, но с отдельной платой управления, блоками питания AC и вентиляторными модулями. Если устройство рассчитано на модули разных типов, в расчёт берутся самые тяжёлые. |
| Вес с упаковкой, кг | 61,72 кг с паллетой |
| Вес с упаковкой в сборе, кг | 68,44 кг с паллетой |
| Способ установки | Установка в стойку |
| Шум при 27 °C, звуковое давление, дБ(А) | Забор воздуха со стороны портов: в среднем 65,1 дБ(A), максимум 72,65 дБ(A) |
| Шум при 40 °C, звуковое давление, дБ(А) | Забор воздуха со стороны портов: в среднем 83,7 дБ(A), максимум 90,8 дБ(A) |
| Рабочая высота над уровнем моря, м | ≤ 5 000 м |
| Рабочая влажность | от 5 до 95%, без конденсата |
| Рабочая температура, °C | от 0 до 40 °C |
| Высота хранения, м | ≤ 5 000 м |
| Влажность хранения | от 5 до 95%, без конденсата |
| Температура хранения, °C | от −40 до +70 °C |
Технические характеристики
| Параметр | Значение |
|---|---|
| Высота корпуса, U | 4 U |
| Коммутационная способность | Подробности в даташите серии на сайте вендора. |
| CPU | 32 ядра, 2,2 ГГц |
| Оперативная память | DRAM: 16 ГБ |
| Флеш-память NOR | 64 МБ × 2 |
| Накопитель SSD | 8 ГБ SSD |
| USB | В порт USB ставят накопитель для развёртывания, выгрузки журналов, переноса конфигурации и обновления. Поддерживается только USB 2.0, сам порт доступен начиная с V300R025C00. Накопители разных производителей ведут себя по-разному: если один не читается, возьмите другой. |
| Тип питания | Съёмный блок AC, съёмный блок HVDC |
| Консольный порт | RJ45 |
| Порт доступа | 128x400G QSFP112 |
| Порт восходящего канала | 2 порта 10GE SFP+ для управления и обслуживания |
| Порт, работающий и как стековый | Функция зарезервирована и не включена. |
| RTC | Поддерживается |
| Типовая мощность, Вт | 1 224 Вт: полная загрузка трафиком, медные кабели на 64 портах, обычная температура, четыре блока питания AC. 1 699 Вт: оптические модули SR4 малой дальности на 64 портах, обычная температура, четыре блока питания AC |
| Типовое тепловыделение, БТЕ/ч | 4177 БТЕ/ч: полная загрузка трафиком, медные кабели на 64 портах, обычная температура, четыре блока питания AC. 5798 БТЕ/ч: оптические модули SR4 малой дальности на 64 портах, обычная температура, четыре блока питания AC |
| Мощность без нагрузки, Вт | 972 Вт |
| Тепловыделение без нагрузки, БТЕ/ч | 3317 БТЕ/ч |
| Максимальная мощность, Вт | 2 425 Вт: полная загрузка трафиком, оптические модули SR4 малой дальности на 128 портах, обычная температура, четыре блока питания AC. 3 197 Вт: оптические модули большой дальности на 128 портах, температура 40 °C, четыре блока питания AC |
| Максимальное тепловыделение, БТЕ/ч | 8275 БТЕ/ч: полная загрузка трафиком, оптические модули SR4 малой дальности на 128 портах, обычная температура, четыре блока питания AC. 10909 БТЕ/ч: оптические модули большой дальности на 128 портах, температура 40 °C, четыре блока питания AC |
| Число блоков питания | 4 |
| Резервирование питания | Резервирование 2+2 |
| Номинальное входное напряжение, В | Блок питания 2 000 Вт AC и 240 В DC: AC от 100 до 240 В, 50/60 Гц, DC 240 В. Блок питания DC на 2 200 Вт: от −48 до −60 В DC, +48 В DC. Высоковольтный блок питания DC на 2 000 Вт: 336 В DC |
| Диапазон входного напряжения, В | Блок питания 2 000 Вт AC и 240 В DC: AC от 90 до 290 В, от 45 до 65 Гц, DC от 190 до 290 В. Блок питания DC на 2 200 Вт: от −38,4 до −72 В DC, от +38,4 до +57 В DC. Высоковольтный блок питания DC на 2 000 Вт: от 260 до 400 В DC |
| Наибольший входной ток, А | Блок питания 2 000 Вт AC и 240 В DC: 10 А (от 100 до 240 В AC), 10 А (240 В DC). Блок питания DC на 2 200 Вт: 63 А (от −48 до −60 В DC), 63 А (+48 В DC). Высоковольтный блок питания DC на 2 000 Вт: 10 А (336 В DC) |
| Номинальная выходная мощность, Вт | Блок питания 2 000 Вт AC и 240 В DC: 2 000 Вт (от 220 до 240 В AC и 240 В DC), 1 800 Вт (от 200 до 220 В AC), 900 Вт (от 100 до 130 В AC). Блок питания DC на 2 200 Вт: 2 200 Вт. Высоковольтный блок питания DC на 2 000 Вт: 2 000 Вт |
| Сертификация | Соответствие нормам безопасности, ЭМС и экологическим требованиям |
| Защита от импульсов по питанию, кВ | AC: 6 кВ синфазная и 6 кВ дифференциальная. DC: 4 кВ и 2 кВ. HVDC: 4 кВ и 2 кВ. |
| Тип вентиляторов | Съёмный |
| Число вентиляторных модулей | 6 |
| Резервирование вентиляторов | Вентиляторы работают с резервированием 5+1 в горячем режиме. После отказа одного система какое-то время держится, но модуль надо заменить сразу. |
| Охлаждение | Воздушное |
| Направление обдува | Забор воздуха со стороны портов, выброс со стороны блоков питания |
| Наличие | 0,99999 |
| Наработка на отказ, лет | 16,35 |
| Условия хранения | ETSI EN 300 019-1-1 класс 1.2. Срок хранения один год: столько устройство сохраняет заявленное качество в упаковке при соблюдении условий выше. |
Совместимые комплектующие
- Парт-номер 02310QBJОптический SFP-модуль Huawei SFP-10G-BXU1SFP+, 10 Гбит/с, одномодовое, 1270 нмот 7 358 ₽
- Парт-номер 02310QDTОптический SFP-модуль Huawei SFP-10G-BXD1SFP+, 10 Гбит/с, одномодовое, 1330 нмот 7 358 ₽
- Парт-номер 02315286Оптический SFP-модуль Huawei SFP-GE-LX-SM1490-BIDISFP, 1 Гбит/с, одномодовое, до 10 кмПо запросу
- Парт-номер 02311KNQAOC-кабель Huawei QSFP-100G-AOC-10MQSFP28, 100 Гбит/с, 10 м, AOC-кабельПо запросу
