Коммутатор ЦОД Huawei XH9210-32DQ
- 32 × 400 Гбит/с
- без блока питания и вентиляторов
- Белый импорт. Таможенная декларация на единицу товара, договор с ООО и НДС.
- Более 1 100 проектов, пять инженеров HCIE в штате. Совместимость и конфигурацию проверяем до оплаты.
- Гарантия и сервис по контракту, четыре уровня SLA.

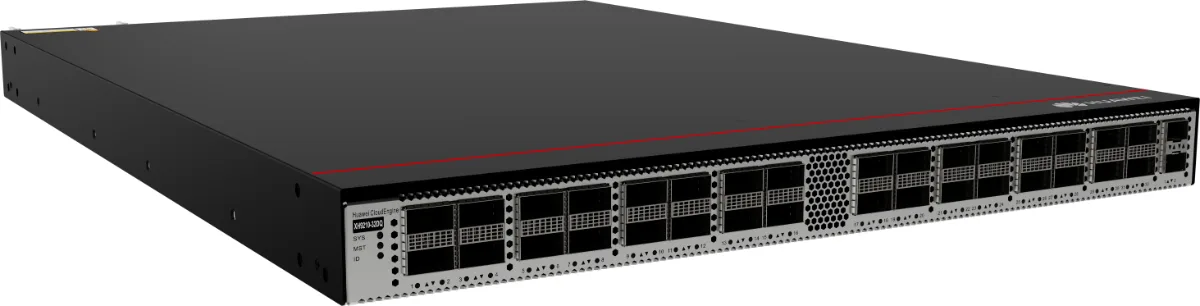

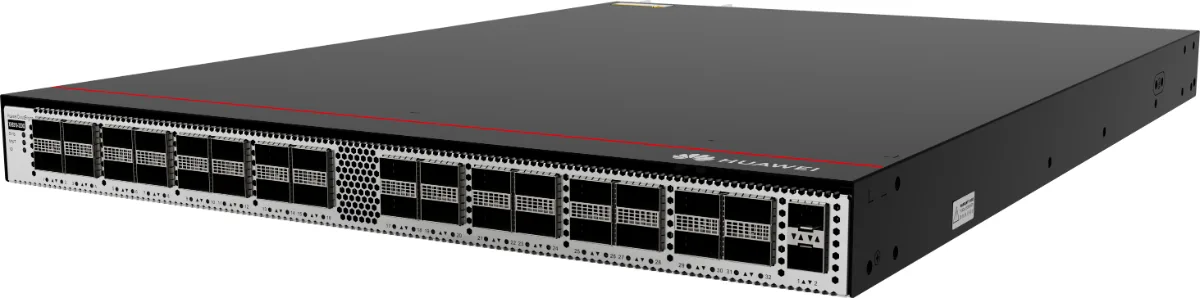

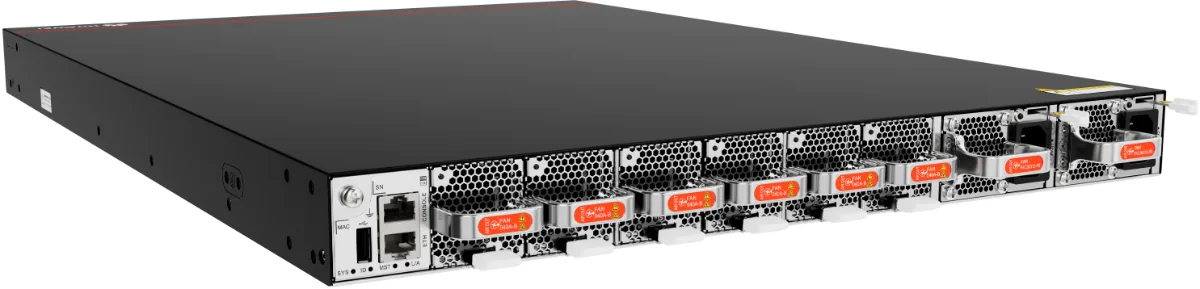

Коммутатор ЦОД Huawei CloudEngine XH9210-32DQ. Ставится в стойку центра обработки данных и работает на уровне доступа к серверам или на уровне агрегации внутри фабрики. В серии XH9210 это исполнение отличает комплектность питания: без блока питания и вентиляторов. В комплект не входит: вентиляторы и блок питания.
Характеристики коротко
Полный список в таблице ниже. Для подбора важны количество портов доступа 32; скорость портов доступа 400 Гбит/с; тип портов оптические; габариты в×ш×г 43,6 × 442 × 600 мм.
Совместимость
С этой позицией берут Оптический SFP-модуль SFP-10G-BXU1, Оптический SFP-модуль SFP-10G-BXD1, Оптический SFP-модуль SFP-GE-LX-SM1490-BIDI. Полный список совместимых комплектующих собран ниже на странице: там видно, что уже проверено на совместимость, а что придётся согласовать отдельно.
Что проверяем до отгрузки
Сверяем парт-номер 02355YST с маркировкой на коробке и на самом изделии, проверяем целостность упаковки и пломб, комплектность по спецификации вендора. Позиции, которые ставятся в работающую сеть, прогоняем на стенде и проверяем версию программного обеспечения. Расхождение с заказом ловится у нас, а не у вас на объекте.
Поставка
Позиция идёт под заказ: срок и цену подтверждаем при расчёте. Возим белым импортом, таможенная декларация оформляется на единицу товара, договор с ООО и НДС.
Гарантия и документы
На позицию 02355YST даём гарантию по контракту: срок и уровень сервиса фиксируются в договоре, доступны четыре уровня SLA вплоть до замены на следующий рабочий день. Комплект документов полный: таможенная декларация на единицу товара, договор с ООО, счёт с НДС, закрывающие документы после поставки. Это важно для позиций, которые идут в проект с приёмкой и в тендерную отчётность.
Жизненный цикл
Huawei прекращает выпуск модели 30 июня 2029. Вендорская поддержка заявлена до 30 июня 2039. Для расширения и замены в работающей сети позиция доступна, для нового проекта имеет смысл сравнить её с актуальной серией.
Вопросы и ответы
Что входит в поставку этой позиции
Поставляется сама позиция 02355YST в заводской упаковке. Дополнительные кабели, модули и лицензии в комплект не входят, их считают отдельной строкой. Точный состав под вашу конфигурацию инженеры подтверждают в расчёте вместе с ценой и сроком.
Подойдёт ли эта позиция к моему оборудованию
Совместимость зависит не только от модели, но и от версии программного обеспечения, свободных слотов и схемы питания. Пришлите модель и текущую конфигурацию: инженеры HCIE сверят её до оплаты и скажут, что встанет без переделок, а что потребует замены.
Сколько ждать поставку и как оформляется сделка
Позиция идёт под заказ. Срок считаем по текущей доступности у вендора и подтверждаем в расчёте вместе с ценой. Возим белым импортом: таможенная декларация оформляется на единицу товара, договор заключаем с ООО, работаем с НДС. Закрывающие документы отдаём полным комплектом.
Что значат даты EOM и EOS для этой позиции
Huawei прекращает выпуск модели 30 июня 2029. Вендорская поддержка заявлена до 30 июня 2039. Для расширения и ремонта работающей сети это рабочий вариант: запас на складах и на вторичном рынке есть, а совместимость с уже установленным оборудованием гарантирована. Для нового проекта лучше сравнить с актуальной серией.
| Количество портов доступа | 32 |
|---|---|
| Скорость портов доступа | 400 Гбит/с |
| Тип портов | оптические |
| Комплектность питания | без блока питания и вентиляторов |
| Габариты В×Ш×Г, мм | 43,6 × 442 × 600 |
| Вес брутто, кг | 5,22 |
| Серия | XH9210 |
| Заказывается отдельно | вентиляторы и блок питания |
| Единица поставки | штука |
| Снятие с продажи | 2029-06-30 |
| Окончание поддержки | 2039-06-30 |
Документация Huawei
Об устройстве
Исполнение XH9210-32DQ, парт-номер 02355YST. Состав: Коммутатор XH9210-32DQ (32 × 400GE QSFP-DD, без вентиляторных модулей и блоков питания).
Первая версия ПО, в которой поддержан этот парт-номер, это V300R023C11.
Другие исполнения того же изделия: 02355YSU, 32 × 400GE QSFP-DD, 2 блока питания AC, 6 вентиляторов, забор воздуха со стороны портов; 02356UAP, комплект из двух коммутаторов XH9210-32DQ для кластера из двух узлов: 32 × 400GE QSFP-DD, 2 блока питания AC, 6 вентиляторов, забор воздуха со стороны портов.
- Коммутатор не поддерживает стекирование.
- Развёртывание с USB-накопителя работает начиная с версии V300R025C00.
- После обновления на V300R025C00 и новее устройство шумит сильнее: обороты вентиляторов по умолчанию подняты, чтобы снизить рабочую температуру и отказы узлов. Это нормальное поведение.

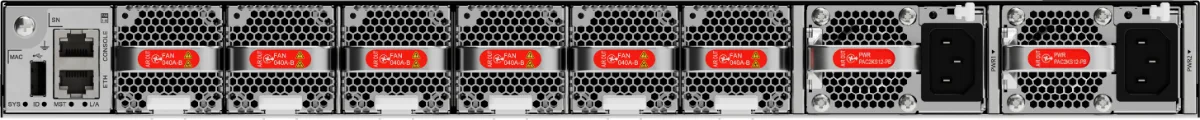

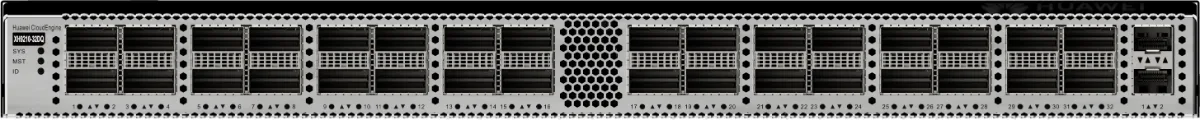

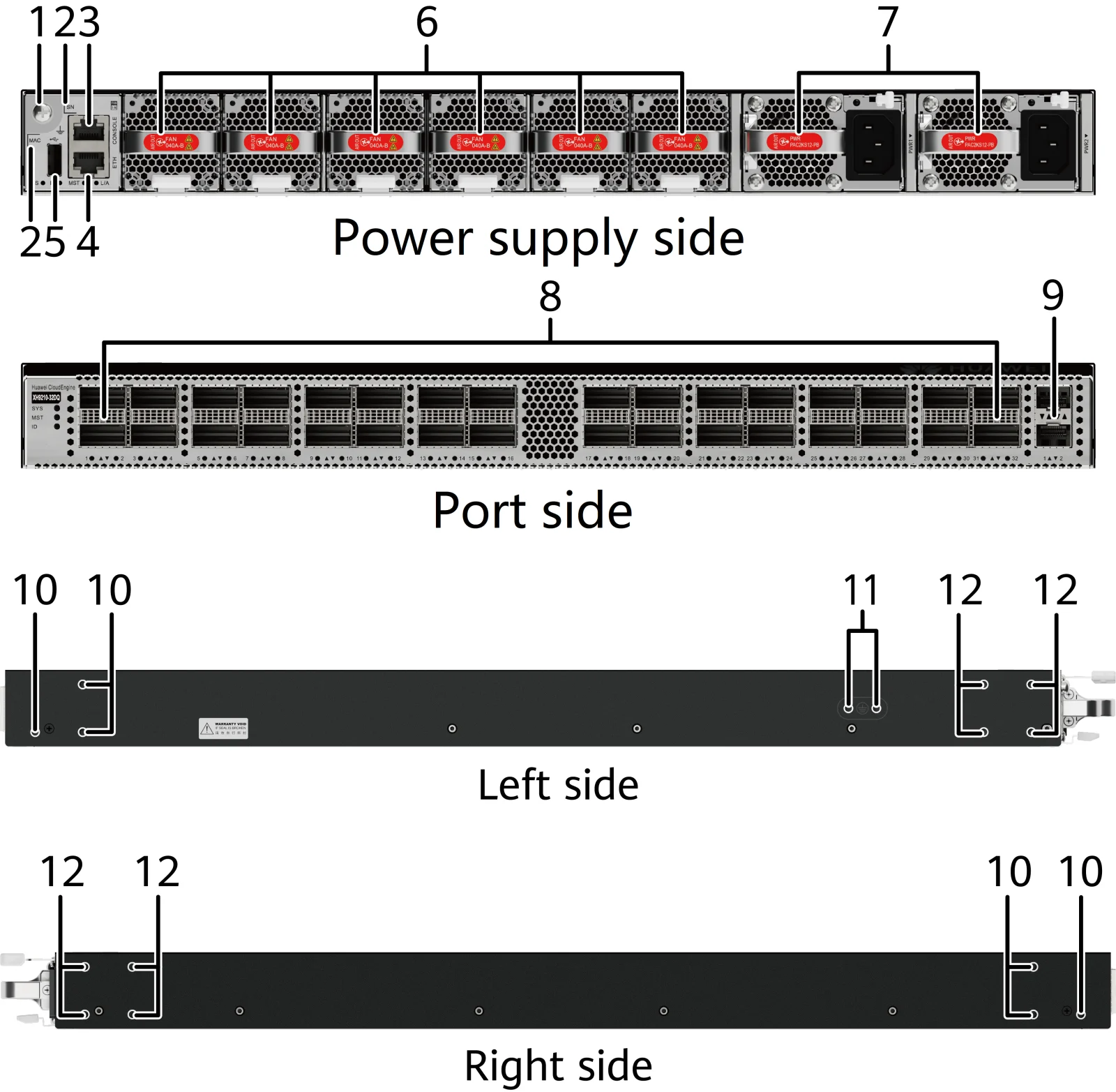

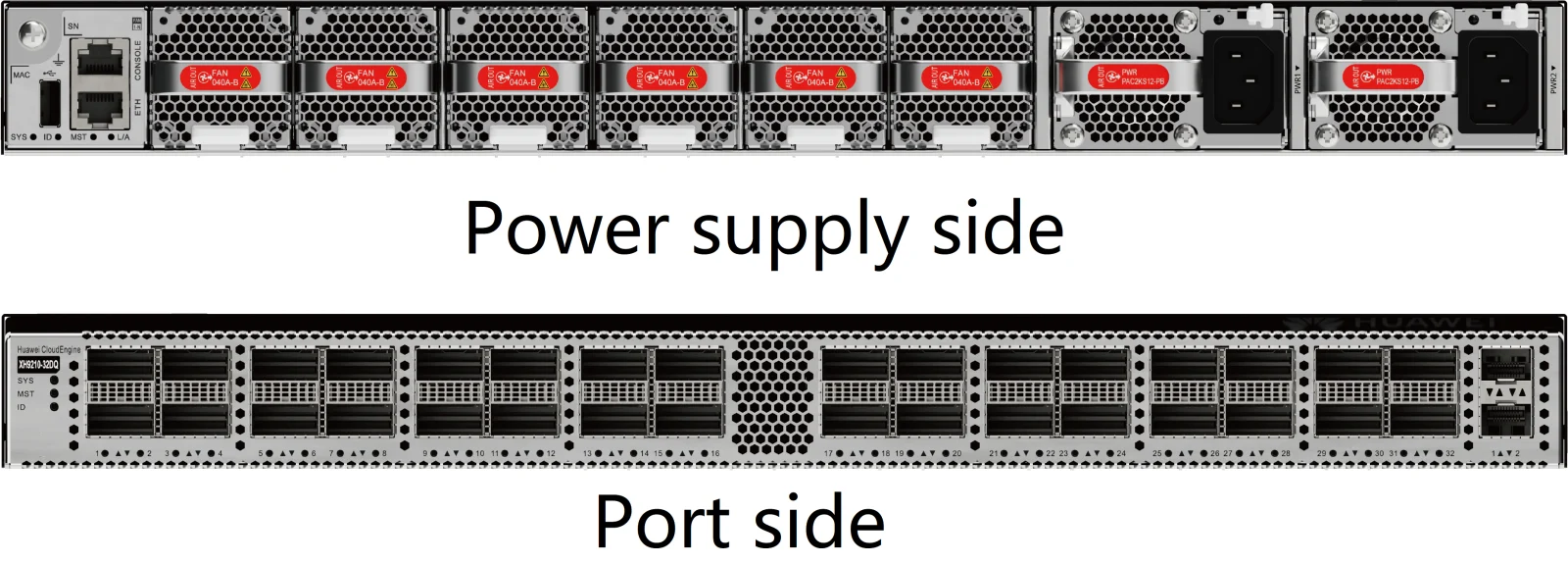

Портовая панель
Изображения в документе справочные, внешний вид зависит от конкретного исполнения.
- 1Винт заземления
- 2Серийный номер ESN и MAC-адрес. Код можно считать сканером.
- 3Консольный порт
- 4Порт управления ETH, RJ45
- 5Порт USB
- 6Шесть слотов вентиляторов. Подходят модули FAN-040A-B и FAN-040C-B
- 7Два слота питания. Подходящие блоки: PAC2KS12-PB, PDC2K2S12-PB, PHD2KS12-PB
- 8Тридцать два оптических порта 400GE QSFP-DD
- 9Два оптических порта 10GE SFP+
- 10Три отверстия под кронштейн со стороны портов
- 11Уравнивание потенциалов: винты под кабель заземления с двухотверстным наконечником OT
- 12Четыре отверстия под кронштейн со стороны питания
Порты и интерфейсы
| Порт | Разъём | Описание | Что подходит |
|---|---|---|---|
| Оптический порт 10GE SFP+ | SFP+ | Оптический порт 10GE SFP+ автоматически переходит на 1 000 Мбит/с и передаёт данные на 1 000 Мбит/с или 10 Гбит/с. Параметры порта зависят от модуля или кабеля. Стандарт IEEE 802.3ae, автовыбор скорости, полный дуплекс. | Оптические модули GE eSFP, медные модули GE SFP, оптические модули 10GE SFP+, медные модули 10GE SFP+, кабель AOC SFP+ на SFP+. Устройство работает только с забором воздуха со стороны портов. Порты 10GE работают и как порты GE: они поддерживают оптические модули GE и 10GE, кабели AOC 10GE и электрические модули GE, но не поддерживают модули LRM, линейные оптические модули и медные кабели 10GE. Порты 10GE поддерживают модули 1000BASE-SX, LX, EX, ZX и 10G-AOC, SR, LR, ER, ZR, BIDI, но не поддерживают OSXD22N00 и LE2MXSC80FF0. Медные модули GE работают на 100 и 1 000 Мбит/с, а с версии V300R024C10 поддерживаются медные модули 10GE на 100 Мбит/с, 1 000 Мбит/с и 10 Гбит/с, и те и другие только в полном дуплексе. Ограничения: медные модули GE не соответствуют железнодорожному стандарту EN 50121-4 и не работают, если устройство стоит ближе 3 м к путям, если подключённый к нему терминал стоит ближе 3 м к путям или если кабель устройства длиннее 30 м и проходит ближе 10 м к путям. Кабели Ethernet нельзя выводить на улицу. |
| Оптический порт 400GE QSFP-DD | QSFP-DD | Порт 400GE принимает и передаёт трафик на 400 Гбит/с. Порт работает и как 200GE, 100GE или 40GE, разбивается на четыре порта 100GE или на два 200GE. Порт, переведённый на 200GE, 100GE или 40GE, не разбивается. | Оптические модули 40GE QSFP+, 100GE QSFP28, 200GE QSFP56 и 400GE QSFP-DD, кабель AOC 40GE QSFP+ на 40GE QSFP+, кабель AOC 100GE QSFP28 на 100GE QSFP28, кабель AOC 200GE QSFP56 на 200GE QSFP56, кабель AOC 400GE QSFP-DD на 400GE QSFP-DD, кабель AOC 400GE QSFP-DD на 2 × 200GE QSFP56, высокоскоростной кабель 40GE QSFP+ на 40GE QSFP+, высокоскоростной кабель 100GE QSFP28 на 100GE QSFP28, высокоскоростной кабель 200GE QSFP56 на 200GE QSFP56, высокоскоростной кабель 400GE QSFP-DD на 400GE QSFP-DD, высокоскоростной кабель 400GE QSFP-DD на 2 × 200GE QSFP56. Устройство работает только с забором воздуха со стороны портов. Порты 400GE поддерживают модули 40GE-SR4, LR4, eSR4, ER4, BIDI, eSDLC, SDLC, LX4 с AOC, модули 100G-SR4, PSM4, CWDM4, LR4, SWDM4, 4WDM, BIDI, LX4, DR1, FR1, LR1, ER4, ZR4 с AOC, модули 200GE-SR4 и FR4 с AOC, а также модули 400GE-SR8, eSR8, SR4, DR4, FR4 с AOC. При температуре от 0 до 35 °C порты верхнего ряда (1, 3 и далее до 31) поддерживают 400G-LR8 и ER8, но шум устройства выходит за порог. Модули 400G-VR4 поддерживаются с версии V300R024C10, модули 400GE-LR4 с версии V300R025C00. Из медных кабелей поддерживаются 400GE, 400GE с разветвлением на 2 × 200GE, а также 40GE, 100GE и 200GE. Когда порт 400GE работает на 200, 100 или 40 Гбит/с, он не разбивается. Медными кабелями 400GE и 200GE коммутатор стыкуется только с коммутаторами для ЦОД серии CloudEngine, а перед подключением серверов такими кабелями совместимость проверяют у производителя. |
| Консольный порт | RJ45 | Консольный порт служит для настройки с места. Стандарт RS-232, режим дуплексный UART, скорость от 9600 до 115 200 бод, по умолчанию 9600. | Консольный кабель |
| Порт управления ETH | RJ45 | Порт управления ETH (RJ45) подключают к терминалу настройки или станции управления сетью. Стандарт IEEE 802.3ab, автовыбор скорости 10/100/1 000 Мбит/с, полный дуплекс, дальность до 100 м. | Кабель Ethernet категории 5 и выше |
| Порт USB | USB 2.0 Type A | Начиная с V300R025C00 в порт USB ставят накопитель для развёртывания, выгрузки журналов, переноса конфигурации и обновления. Поддерживается только USB 2.0. Накопители разных производителей ведут себя по-разному: если один не читается, возьмите другой. | Работает с накопителями USB 2.0. |
Индикаторы и кнопки
- 1Индикатор состояния системы
- 2Индикатор роли в стеке
- 3Индикатор ID
- 4Индикатор порта 400GE
- 5Индикатор порта 10GE
- 6Индикатор порта управления
- зелёный, не горитСистема не работает.
- зелёный, мигает быстроСистема запускается.
- зелёный, мигает медленноСистема работает нормально.
- красный, горит ровноСбой при запуске устройства.
- не горитФункция зарезервирована и не включена.
- синий, не горитИндикатор ID выключен, состояние по умолчанию.
- синий, горит ровноИндикатор ID включают и выключают удалённо, чтобы инженер нашёл нужное устройство в стойке.
- зелёный, не горитПорт не подключён или выключен.
- зелёный, горит ровноНа порту есть соединение.
- зелёный, мигаетПорт передаёт или принимает данные.
- зелёный, не горитПорт не подключён или выключен.
- зелёный, горит ровноНа порту есть соединение.
- жёлтый, не горитПорт не передаёт и не принимает данные.
- жёлтый, мигаетПорт передаёт или принимает данные.
- зелёный, не горитНа порту нет соединения.
- зелёный, горит ровноНа порту есть соединение.
- зелёный, мигаетПорт передаёт или принимает данные.
Слоты
| Тип слота | Номер слота | Направление слота | Примечание |
|---|---|---|---|
| Слоты блоков питания | - | Горизонтальная установка | У коммутатора два слота под съёмные блоки питания. В шасси ставят один или два блока, с двумя надёжность выше. Коммутатор поддерживает резервирование двух блоков по схеме 1+1. Когда оба блока исправны, каждый отдаёт половину нужной коммутатору мощности. При отказе одного второй берёт всю нагрузку. Все блоки питания заменяются на ходу. Если в коммутаторе стоят блоки питания 2 000 Вт AC и 240 В DC, а на вход подано 110 В AC, то при внешнем источнике с двумя фазными проводами каждый блок отдаёт номинальные 2 000 Вт и работает резервирование 1+1, а при источнике с одним фазным проводом каждый блок отдаёт 900 Вт и резервирование 1+1 недоступно. |
| Слоты вентиляторов | - | Горизонтальная установка | Корпус охлаждают съёмные вентиляторные модули, они работают с горячим резервированием. При отказе одного система какое-то время держится, но модуль надо заменить сразу. Замена идёт без выключения. |
Габариты, монтаж и условия эксплуатации
| Параметр | Значение |
|---|---|
| Габариты с упаковкой В×Ш×Г, мм | 260 × 590 × 790 мм |
| Габариты без упаковки В×Ш×Г, мм | Базовые габариты без выступающих частей: 43,6 × 442 × 600 мм. Наибольшие габариты, где глубина считается от портов до выступов сзади: 43,6 × 442 × 633,4 мм. |
| Вес без упаковки, кг | 9,94 кг без оптических модулей, блоков питания и вентиляторов |
| Вес без упаковки в сборе, кг | 12,78 кг без оптических модулей, но с блоками питания AC и вентиляторами. Если подходят разные модули, считают по самым тяжёлым. |
| Вес с упаковкой, кг | 15,16 кг |
| Вес с упаковкой в сборе, кг | 18 кг |
| Способ установки | Установка в стойку |
| Шум при 27 °C, звуковое давление, дБ(А) | Забор воздуха со стороны портов: в среднем 63,5 дБ(A), максимум 70,7 дБ(A) |
| Шум при 40 °C, звуковое давление, дБ(А) | Забор воздуха со стороны портов: в среднем 83,5 дБ(A), максимум 90,5 дБ(A) |
| Рабочая высота над уровнем моря, м | ≤ 5 000 м |
| Рабочая влажность | от 5 до 95%, без конденсата |
| Рабочая температура, °C | от 0 до 40 °C |
| Высота хранения, м | ≤ 5 000 м |
| Влажность хранения | от 5 до 95%, без конденсата |
| Температура хранения, °C | от −40 до +70 °C |
Технические характеристики
| Параметр | Значение |
|---|---|
| Высота корпуса, U | 1 U |
| Коммутационная способность | Подробности в даташите серии на сайте вендора. |
| CPU | 16 ядер, 2 ГГц |
| Оперативная память | DRAM: 16 ГБ |
| Флеш-память NOR | 64 МБ × 2 |
| Накопитель SSD | 4 ГБ SSD |
| USB | В порт USB ставят накопитель для развёртывания, выгрузки журналов, переноса конфигурации и обновления. Поддерживается только USB 2.0, сам порт доступен начиная с V300R025C00. Накопители разных производителей ведут себя по-разному: если один не читается, возьмите другой. |
| Тип питания | Съёмные блоки AC, DC и HVDC |
| Консольный порт | RJ45 |
| Порт доступа | 32 x 400GE QSFP-DD + 2 x 10GE SFP+ |
| Порт, работающий и как стековый | Функция зарезервирована и не включена. |
| RTC | Поддерживается |
| Типовая мощность, Вт | 528 Вт: полная загрузка трафиком, медные кабели на половине портов, обычная температура, два блока питания AC. 689 Вт: оптические модули малой дальности на половине портов, обычная температура, два блока питания AC |
| Типовое тепловыделение, БТЕ/ч | 1802 БТЕ/ч: полная загрузка трафиком, медные кабели на половине портов, обычная температура, два блока питания AC. 2351 БТЕ/ч: оптические модули малой дальности на половине портов, обычная температура, два блока питания AC |
| Мощность без нагрузки, Вт | 453 Вт |
| Тепловыделение без нагрузки, БТЕ/ч | 1546 БТЕ/ч |
| Максимальная мощность, Вт | 943 Вт: полная загрузка трафиком, оптические модули малой дальности на всех портах, обычная температура, два блока питания AC. 1 340 Вт: оптические модули большой дальности на всех портах, температура 40 °C, два блока питания AC |
| Максимальное тепловыделение, БТЕ/ч | 3218 БТЕ/ч: полная загрузка трафиком, оптические модули малой дальности на всех портах, обычная температура, два блока питания AC. 4572 БТЕ/ч: оптические модули большой дальности на всех портах, температура 40 °C, два блока питания AC |
| Число блоков питания | 2 |
| Резервирование питания | Резервирование 1+1 |
| Номинальное входное напряжение, В | Блок питания 2 000 Вт AC и 240 В DC: AC от 100 до 240 В, 50/60 Гц, DC 240 В. Блок питания DC на 2 200 Вт: от −48 до −60 В DC, +48 В DC. Высоковольтный блок питания DC на 2 000 Вт: 336 В DC |
| Диапазон входного напряжения, В | Блок питания 2 000 Вт AC и 240 В DC: AC от 90 до 290 В, от 45 до 65 Гц, DC от 190 до 290 В. Блок питания DC на 2 200 Вт: от −38,4 до −72 В DC, от +38,4 до +57 В DC. Высоковольтный блок питания DC на 2 000 Вт: от 260 до 400 В DC |
| Наибольший входной ток, А | Блок питания 2 000 Вт AC и 240 В DC: 10 А (от 100 до 240 В AC), 10 А (240 В DC). Блок питания DC на 2 200 Вт: 63 А (от −48 до −60 В DC), 63 А (+48 В DC). Высоковольтный блок питания DC на 2 000 Вт: 10 А (336 В DC) |
| Номинальная выходная мощность, Вт | Блок питания 2 000 Вт AC и 240 В DC: 2 000 Вт (от 220 до 240 В AC и 240 В DC), 1 800 Вт (от 200 до 220 В AC), 900 Вт (от 100 до 130 В AC). Блок питания DC на 2 200 Вт: 2 200 Вт. Высоковольтный блок питания DC на 2 000 Вт: 2 000 Вт |
| Сертификация | Соответствие нормам безопасности, ЭМС и экологическим требованиям |
| Защита от импульсов по питанию, кВ | AC: 6 кВ синфазная и 6 кВ дифференциальная. DC: 4 кВ и 2 кВ. HVDC: 4 кВ и 2 кВ. |
| Тип вентиляторов | Съёмный |
| Число вентиляторных модулей | 6 |
| Резервирование вентиляторов | Вентиляторы работают с резервированием 5+1 в горячем режиме. После отказа одного система какое-то время держится, но модуль надо заменить сразу. |
| Охлаждение | Воздушное |
| Направление обдува | Забор воздуха со стороны портов, выброс со стороны блоков питания |
| Наличие | 0,99999 |
| Наработка на отказ, лет | 26,01 |
| Условия хранения | ETSI EN 300 019-1-1 класс 1.2. Срок хранения один год: столько устройство сохраняет заявленное качество в упаковке при соблюдении условий выше. |
