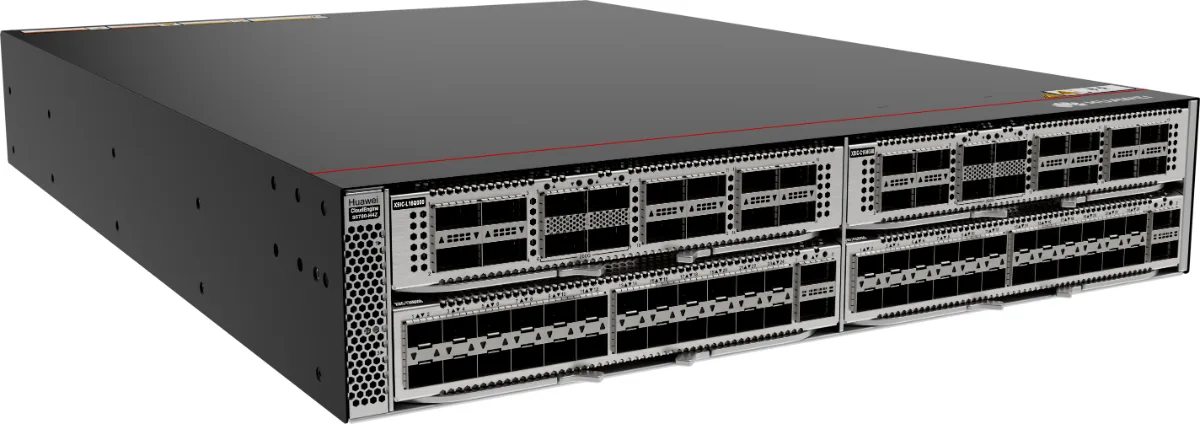

Коммутатор ядра сети Huawei S6780-H4Z
- 4 слота расширения
- без блока питания
- Белый импорт. Таможенная декларация на единицу товара, договор с ООО и НДС.
- Более 1 100 проектов, пять инженеров HCIE в штате. Совместимость и конфигурацию проверяем до оплаты.
- Гарантия и сервис по контракту, четыре уровня SLA.
Коммутатор ядра сети Huawei CloudEngine S6780-H4Z. Подключает пользователей и оборудование к сети и собирает трафик на уровень выше. Порты доступа идут к оборудованию, порты Uplink к агрегации или к ядру. У этого исполнения стандарт PoE: нет; комплектность питания: без блока питания. В комплект не входит: блок питания.
Характеристики коротко
Полный список в таблице ниже. Для подбора важны количество слотов расширения 4; габариты в×ш×г 88,1 × 442 × 600 мм.
Совместимость
С этой позицией берут Оптический SFP-модуль SFP-10G-BXU1, Оптический SFP-модуль SFP-10G-BXD1, Оптический SFP-модуль eSFP-GE-SX-MM850. Полный список совместимых комплектующих собран ниже на странице: там видно, что уже проверено на совместимость, а что придётся согласовать отдельно.
Что проверяем до отгрузки
Сверяем парт-номер 02356DTY с маркировкой на коробке и на самом изделии, проверяем целостность упаковки и пломб, комплектность по спецификации вендора. Позиции, которые ставятся в работающую сеть, прогоняем на стенде и проверяем версию программного обеспечения. Расхождение с заказом ловится у нас, а не у вас на объекте.
Поставка
Позиция идёт под заказ: срок и цену подтверждаем при расчёте. Возим белым импортом, таможенная декларация оформляется на единицу товара, договор с ООО и НДС.
Гарантия и документы
На позицию 02356DTY даём гарантию по контракту: срок и уровень сервиса фиксируются в договоре, доступны четыре уровня SLA вплоть до замены на следующий рабочий день. Комплект документов полный: таможенная декларация на единицу товара, договор с ООО, счёт с НДС, закрывающие документы после поставки. Это важно для позиций, которые идут в проект с приёмкой и в тендерную отчётность.
Жизненный цикл
Huawei прекращает выпуск модели 31 декабря 2029. Вендорская поддержка заявлена до 31 декабря 2034. Для расширения и замены в работающей сети позиция доступна, для нового проекта имеет смысл сравнить её с актуальной серией.
Вопросы и ответы
Что входит в поставку этой позиции
Поставляется сама позиция 02356DTY в заводской упаковке. Дополнительные кабели, модули и лицензии в комплект не входят, их считают отдельной строкой. Точный состав под вашу конфигурацию инженеры подтверждают в расчёте вместе с ценой и сроком.
Подойдёт ли эта позиция к моему оборудованию
Совместимость зависит не только от модели, но и от версии программного обеспечения, свободных слотов и схемы питания. Пришлите модель и текущую конфигурацию: инженеры HCIE сверят её до оплаты и скажут, что встанет без переделок, а что потребует замены.
Сколько ждать поставку и как оформляется сделка
Позиция идёт под заказ. Срок считаем по текущей доступности у вендора и подтверждаем в расчёте вместе с ценой. Возим белым импортом: таможенная декларация оформляется на единицу товара, договор заключаем с ООО, работаем с НДС. Закрывающие документы отдаём полным комплектом.
Что значат даты EOM и EOS для этой позиции
Huawei прекращает выпуск модели 31 декабря 2029. Вендорская поддержка заявлена до 31 декабря 2034. Для расширения и ремонта работающей сети это рабочий вариант: запас на складах и на вторичном рынке есть, а совместимость с уже установленным оборудованием гарантирована. Для нового проекта лучше сравнить с актуальной серией.
| Стандарт PoE | нет |
|---|---|
| Комплектность питания | без блока питания |
| Количество слотов расширения | 4 |
| Габариты В×Ш×Г, мм | 88,1 × 442 × 600 |
| Заказывается отдельно | блок питания |
| Единица поставки | штука |
| Снятие с продажи | 2029-12-31 |
| Окончание поддержки | 2034-12-31 |
Документация Huawei
Об устройстве
Исполнение S6780-H4Z, парт-номер 02356DTY. Состав: Шасси S6780-H4Z (4 слота субплат, без блоков питания).
Фиксированные коммутаторы Ethernet серии S Huawei строит на одной аппаратной платформе: шасси, система питания, система охлаждения и блок управления коммутацией (SCU). Работают они на уровне доступа и агрегации, через них же идёт трафик корпоративной сети.
Первая версия ПО, в которой поддержан этот парт-номер, это V600R024C00.
При четырёх платах XSIC-C16H000 нужны блоки питания 2 000 Вт AC (без работы от 110 В AC) или 2 200 Вт DC. При четырёх одинаковых платах другого типа нужны блоки питания AC или DC мощностью от 1 200 Вт. При любой другой комбинации плат считайте мощность системы как сумму мощности шасси (240 Вт) и мощности каждой платы и подбирайте блоки питания под неё. Учтите, что при входном напряжении 110 В AC блок питания 2 000 Вт AC отдаёт только 900 Вт.

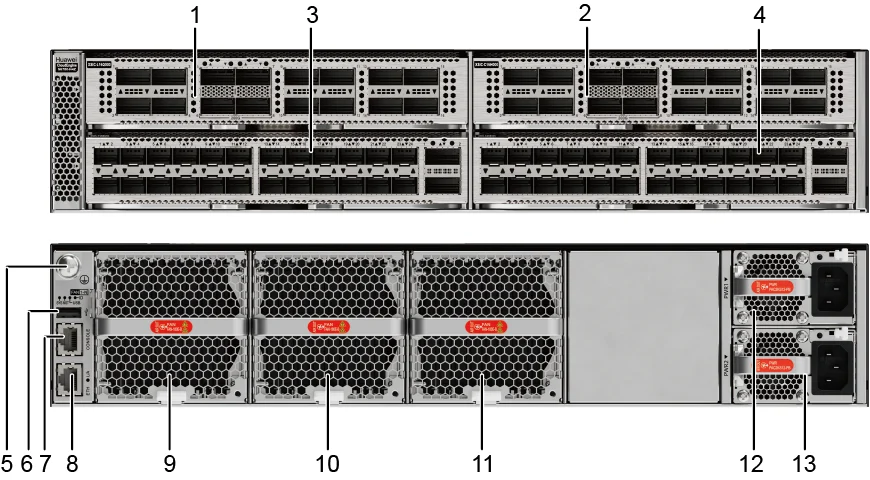

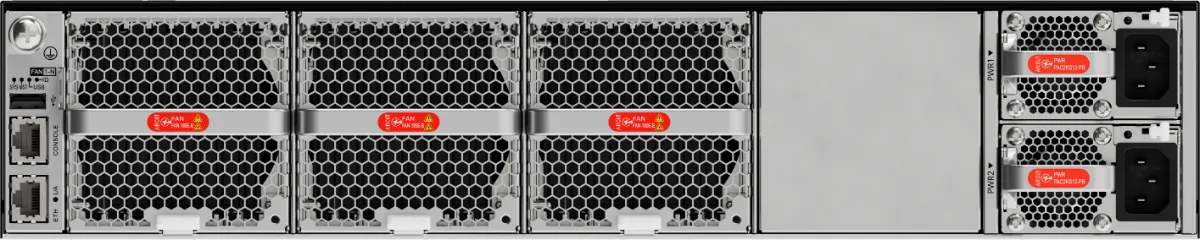

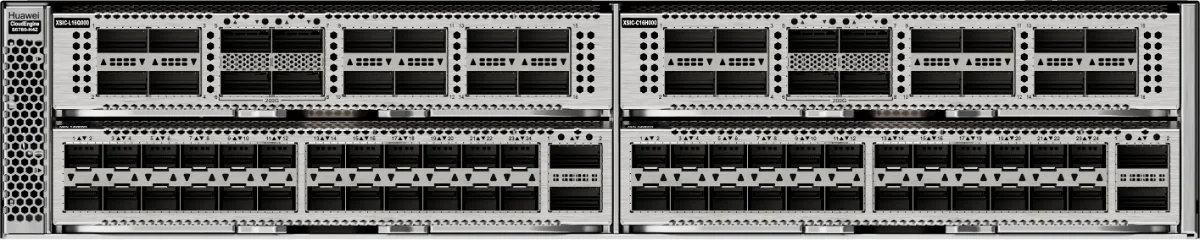

Портовая панель
- 1Слот платы 1. Подходящие платы: XSIC-M26B000, XSIC-X26B000, XSIC-Y26B000, XSIC-L16Q000, XSIC-C10H000, XSIC-C16H000, XSIC-D12B000 (03035KLD), XSIC-D12B000 (03035KLD-001)
- 2Слот платы 2. Подходящие платы: XSIC-M26B000, XSIC-X26B000, XSIC-Y26B000, XSIC-L16Q000, XSIC-C10H000, XSIC-C16H000, XSIC-D12B000 (03035KLD), XSIC-D12B000 (03035KLD-001)
- 3Слот платы 3. Подходящие платы: XSIC-M26B000, XSIC-X26B000, XSIC-Y26B000, XSIC-L16Q000, XSIC-C10H000, XSIC-C16H000, XSIC-D12B000 (03035KLD), XSIC-D12B000 (03035KLD-001)
- 4Слот платы 4. Подходящие платы: XSIC-M26B000, XSIC-X26B000, XSIC-Y26B000, XSIC-L16Q000, XSIC-C10H000, XSIC-C16H000, XSIC-D12B000 (03035KLD), XSIC-D12B000 (03035KLD-001)
- 5Винт заземления. Работает с кабелем заземления.
- 6Один порт USB
- 7Один консольный порт
- 8Один порт управления ETH
- 9Слот вентиляторного модуля 1. Подходящий модуль: FAN-180E-B (вентиляторный блок B, выброс воздуха со стороны панели вентиляторов)
- 10Слот вентиляторного модуля 2. Подходящий модуль: FAN-180E-B (вентиляторный блок B, выброс воздуха со стороны панели вентиляторов)
- 11Слот вентиляторного модуля 3. Подходящий модуль: FAN-180E-B (вентиляторный блок B, выброс воздуха со стороны панели вентиляторов)
- 12Слот блока питания 1. Подходящие блоки: PAC1K2S12-PB, PDC1K2S12-CE, PAC2KS12-PB, PDC2K2S12-PB
- 13Слот блока питания 2. Подходящие блоки: PAC1K2S12-PB, PDC1K2S12-CE, PAC2KS12-PB, PDC2K2S12-PB
Порты и интерфейсы
| Порт | Разъём | Описание | Что подходит |
|---|---|---|---|
| Консольный порт | RJ45 | Консольный порт служит для настройки с места. | Консольный кабель |
| Порт управления ETH | RJ45 | Через порт управления ETH коммутатор подключают к терминалу настройки или станции управления сетью. | Кабель Ethernet |
| Порт USB | USB 2.0 Type A | В порт USB ставят накопитель для обновления коммутатора, переноса конфигурации и других файлов. Поддерживается только USB 2.0. Накопители разных производителей ведут себя по-разному: если один не читается, возьмите другой. | USB-накопитель |
Индикаторы и кнопки
- не горитСистема не работает.
- зелёный, мигает быстроСистема запускается.
- зелёный, горит ровноНа этапе подготовки к запуску индикатор SYS горит зелёным не дольше 30 секунд.
- зелёный, мигает медленноСистема работает нормально.
- красный, горит ровноПосле регистрации система работает нештатно, либо есть авария вентилятора, блока питания, оптического модуля или перегрева.
- не горитКоммутатор не ведущий в стеке.
- зелёный, мигаетКоммутатор ведущий в стеке или работает отдельно.
- не горитНакопитель не вставлен, либо индикатор неисправен.
- зелёный, горит ровноРазвёртывание с USB-накопителя прошло успешно. Если файла конфигурации нет, развёртывание повторяется, и индикатор тоже горит зелёным.
- зелёный, мигаетИдёт развёртывание с USB-накопителя.
- красный, горит ровноРазвёртывание с USB-накопителя не удалось.
- не горитИндикатор ID не задействован, состояние по умолчанию.
- синий, горит ровноИндикатор помогает найти нужный коммутатор. Индикатор ID включают и выключают удалённо, чтобы инженер нашёл устройство в стойке.
- не горитПорт управления не подключён.
- зелёный, горит ровноПорт управления подключён.
- зелёный, мигаетПорт управления передаёт или принимает данные.

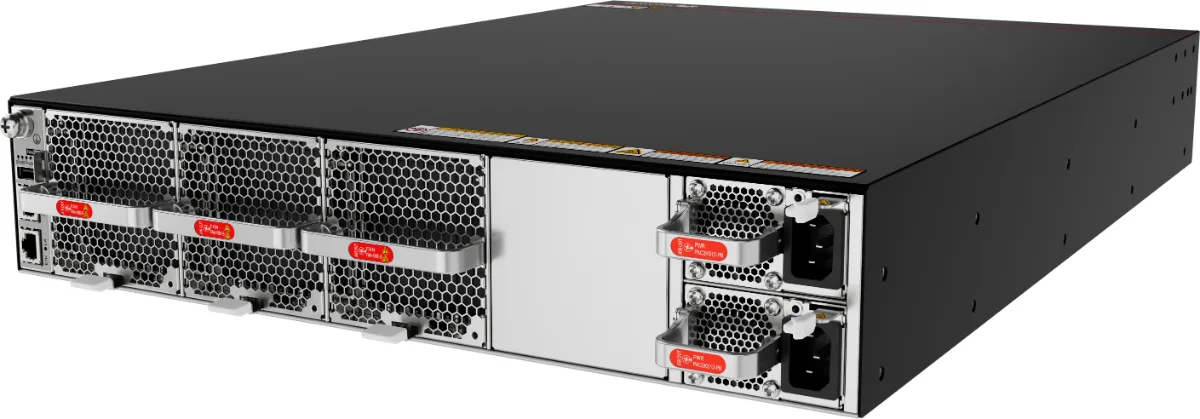

Питание
Коммутатор работает с одним блоком питания или с двумя по схеме 1+1. Съёмные блоки AC и DC можно ставить вместе.

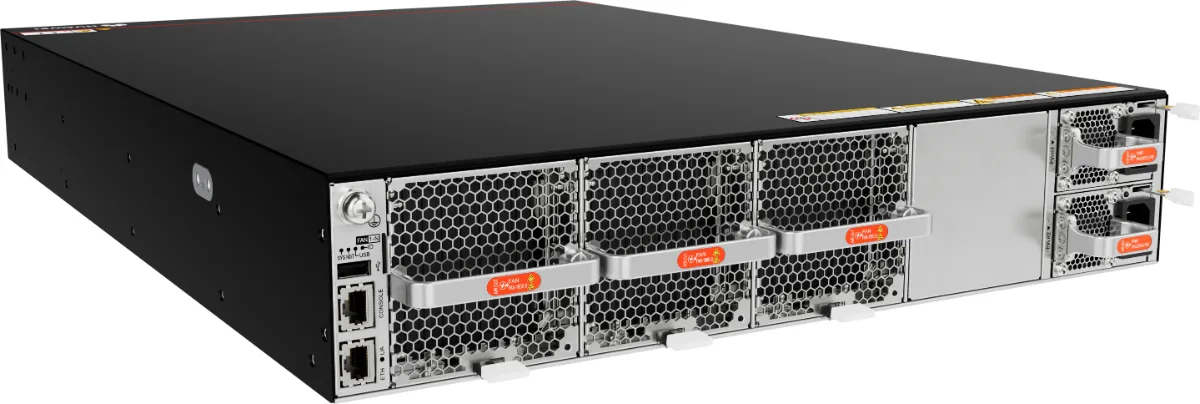

Охлаждение и направление обдува
Коммутатор охлаждают съёмные вентиляторные модули. Воздух заходит спереди и выходит через заднюю панель.
Схема показывает только направление обдува, вид устройства условный.
Совместимые модули и кабели
Через кабель Ethernet к консольному порту устройства подключается терминал обслуживания, с него ведут местное или удалённое обслуживание.
По частоте и отношению сигнала к шуму распространённые сетевые кабели делятся на категорию 5 (Cat 5), категорию 5e (Cat 5e) и категорию 6 (Cat 6). Это витые пары с разъёмами RJ45 и дальностью до 100 м. Есть также категории 1, 2, 3, 4, 6a и 7. Чем выше номер, тем новее стандарт, выше полоса пропускания и цена.
По наличию экрана сетевые кабели делятся на экранированную витую пару (STP) и неэкранированную (UTP). Экранированные кабели снижают излучение, защищают от перехвата данных и от внешних электромагнитных помех. При той же категории они дают более высокую скорость передачи, но стоят дороже и сложнее в монтаже. Неэкранированные дешевле, легче и гибче, на обычных сетях разница почти не заметна, поэтому их применяют чаще. Полный дуплекс на 10 Гбит/с обеспечивает только экранированный кабель категории 7.
| Категория кабеля | Где применяется | Рабочая частота | Максимальная скорость | Дальность |
|---|---|---|---|---|
| Cat 5 | сети 100Base-T и 10Base-T | от 1 до 100 МГц | 100 Мбит/с | 100 м |
| Cat 5e | сети 1000Base-T | от 1 до 100 МГц | 1 000 Мбит/с | 100 м |
| Cat 6 | сети 1000Base-T | от 1 до 250 МГц | 1 000 Мбит/с | 100 м |
| Cat 6a | сети 10GBase-T | от 1 до 500 МГц | 10 Гбит/с | 100 м |
| Cat 7 | сети 10GBase-T | от 1 до 600 МГц | 10 Гбит/с | 100 м |
Кабели Ethernet делятся на прямые и перекрёстные.
- Прямой кабель: витые пары в разъёмах RJ45 на обоих концах обжаты в одном порядке. Прямым кабелем соединяют устройства разных типов, например компьютер и коммутатор.
- Перекрёстный кабель: витые пары в разъёмах RJ45 на концах обжаты в разном порядке. Перекрёстным кабелем соединяют устройства или интерфейсы одного типа, например два компьютера.
Прямой и перекрёстный кабели различаются только порядком жил, на передачу данных это не влияет.
Модели Huawei серии S принимают и прямой, и перекрёстный кабель: порт сам определяет тип кабеля.
Ставьте экранированные кабели Ethernet, если устройство соответствует EN 50121-4 и работает в условиях этого стандарта.
Габариты, монтаж и условия эксплуатации
| Параметр | Значение |
|---|---|
| Габариты без упаковки В×Ш×Г, мм | Базовые габариты без выступающих частей: 88,1 × 442,0 × 600,0 мм. Наибольшие габариты, где глубина считается от портов до выступов сзади: 88,1 × 442,0 × 640,0 мм |
| Габариты с упаковкой В×Ш×Г, мм | 280,0 × 875,0 × 665,0 мм |
| Вес без упаковки, кг | 20,50 кг |
| Вес с упаковкой, кг | 26,82 кг |
| Шум при обычной температуре, звуковая мощность, дБ(А) | 86,1 дБ(А) |
| Шум при обычной температуре, звуковое давление, дБ(А) | 74,1 дБ(А) |
| Рабочая температура, °C | от −5 до +45 °C |
| Допустимая скорость изменения температуры, °C | На высоте от 1800 до 5 000 м предельная рабочая температура падает на 1 °C с каждыми 220 м подъёма. При температуре ниже 0 °C устройство не запускается. |
| Температура хранения, °C | от −40 до +70 °C |
| Рабочая влажность | от 5 до 95%, без конденсата |
| Рабочая высота над уровнем моря, м | от 0 до 5 000 м |
| Высота хранения, м | от 0 до 5 000 м |
Технические характеристики
| Параметр | Значение |
|---|---|
| Высота корпуса, U | 2 U |
| Материал корпуса | Металл |
| Типовая мощность, Вт | С четырьмя платами XSIC-C16H000: 940 Вт. С четырьмя платами XSIC-L16Q000: 724 Вт. С четырьмя платами XSIC-C10H000: 508 Вт. С четырьмя платами XSIC-D12B000: 621 Вт. С четырьмя платами XSIC-Y26B000: 423 Вт. С четырьмя платами XSIC-X26B000: 366 Вт. С четырьмя платами XSIC-M26B000: 560 Вт |
| Типовое тепловыделение, БТЕ/ч | С четырьмя платами XSIC-C16H000: 3207,37 БТЕ/ч. С четырьмя платами XSIC-L16Q000: 2470,36 БТЕ/ч. С четырьмя платами XSIC-C10H000: 1733,35 БТЕ/ч. С четырьмя платами XSIC-D12B000: 2118,91 БТЕ/ч. С четырьмя платами XSIC-Y26B000: 1433,32 БТЕ/ч. С четырьмя платами XSIC-X26B000: 1248,83 БТЕ/ч. С четырьмя платами XSIC-M26B000: 1910,77 БТЕ/ч |
| Максимальная мощность, Вт | С четырьмя платами XSIC-C16H000: 1 306 Вт (два блока питания 2 000 Вт AC, вход 220 В). С четырьмя платами XSIC-L16Q000: 1 138 Вт (два блока питания 1 200 Вт AC, вход 110 В). С четырьмя платами XSIC-C10H000: 832 Вт (два блока питания 1 200 Вт AC, вход 110 В). С четырьмя платами XSIC-D12B000: 1 078 Вт (два блока питания 1 200 Вт AC, вход 110 В). С четырьмя платами XSIC-Y26B000: 796 Вт (два блока питания 1 200 Вт AC, вход 110 В). С четырьмя платами XSIC-X26B000: 788 Вт (два блока питания 1 200 Вт AC, вход 110 В). С четырьмя платами XSIC-M26B000: 1 023 Вт (два блока питания 1 200 Вт AC, вход 110 В) |
| Максимальное тепловыделение, БТЕ/ч | С четырьмя платами XSIC-C16H000: 4456,20 БТЕ/ч (два блока питания 2 000 Вт AC, вход 220 В). С четырьмя платами XSIC-L16Q000: 3882,97 БТЕ/ч (два блока питания 1 200 Вт AC, вход 110 В). С четырьмя платами XSIC-C10H000: 2838,87 БТЕ/ч (два блока питания 1 200 Вт AC, вход 110 В). С четырьмя платами XSIC-D12B000: 3678,24 БТЕ/ч (два блока питания 1 200 Вт AC, вход 110 В). С четырьмя платами XSIC-Y26B000: 2716,03 БТЕ/ч (два блока питания 1 200 Вт AC, вход 110 В). С четырьмя платами XSIC-X26B000: 2688,73 БТЕ/ч (два блока питания 1 200 Вт AC, вход 110 В). С четырьмя платами XSIC-M26B000: 3490,58 БТЕ/ч (два блока питания 1 200 Вт AC, вход 110 В) |
| Мощность без нагрузки, Вт | С четырьмя платами XSIC-C16H000: 593 Вт. С четырьмя платами XSIC-L16Q000: 539 Вт. С четырьмя платами XSIC-C10H000: 295 Вт. С четырьмя платами XSIC-D12B000: 299 Вт. С четырьмя платами XSIC-Y26B000: 259 Вт. С четырьмя платами XSIC-X26B000: 259 Вт. С четырьмя платами XSIC-M26B000: 363 Вт |
| Наработка на отказ, лет | 48,4 |
| Наличие | > 0,99999 |
| Число слотов карт расширения | 4 |
| Число слотов питания | 2 |
| Число вентиляторных модулей | 3 |
| Резервирование питания | 1+1 |
| Тип питания | Съёмный блок питания |
| Номинальное входное напряжение, В | Вход AC: от 100 до 240 В, 50/60 Гц. Вход HVDC: 240 В. Вход DC: от −48 до −60 В. |
| Диапазон входного напряжения, В | Вход AC: от 90 до 290 В, от 45 до 65 Гц. Вход HVDC: от 190 до 290 В. Вход DC: от −38,4 до −72 В. |
| Наибольший входной ток, А | Значения зависят от установленного съёмного блока питания. |
| Оперативная память | 8 ГБ |
| Флеш-память | Объём: 4 ГБ |
| Консольный порт | RJ45 |
| Порт управления ETH | RJ45 |
| USB | Поддерживается |
| RTC | Поддерживается |
| Вход RPS | Не поддерживается |
| Защита от импульсов по питанию, кВ | С блоками питания AC: ±6 кВ дифференциальная и ±6 кВ синфазная. С блоками DC: ±2 кВ дифференциальная и ±4 кВ синфазная. |
| Степень защиты оболочки | IP20 |
| Тип вентиляторов | Съёмный |
| Охлаждение | Воздушное охлаждение с автоматической регулировкой оборотов |
| Направление обдува | Забор воздуха спереди, выброс назад |
| PoE | Не поддерживается |
| Сертификация | Сертификация по ЭМС, безопасности и производству |
Совместимые комплектующие
- Парт-номер 02310QBJОптический SFP-модуль Huawei SFP-10G-BXU1SFP+, 10 Гбит/с, одномодовое, 1270 нмот 7 358 ₽
- Парт-номер 02310QDTОптический SFP-модуль Huawei SFP-10G-BXD1SFP+, 10 Гбит/с, одномодовое, 1330 нмот 7 358 ₽
- Парт-номер 02315204Оптический SFP-модуль Huawei eSFP-GE-SX-MM850SFP, 1 Гбит/с, многомодовое, 850 нмот 1 687 ₽В наличии: 25 шт.
- Парт-номер 02311KNQAOC-кабель Huawei QSFP-100G-AOC-10MQSFP28, 100 Гбит/с, 10 м, AOC-кабельПо запросу
- Парт-номер 02311VGNКабель стекирования Huawei SFP+STACK-CU1M51,5 м, кабель стекированияот 3 616 ₽В наличии: 25 шт.
