Парт-номер 98013152

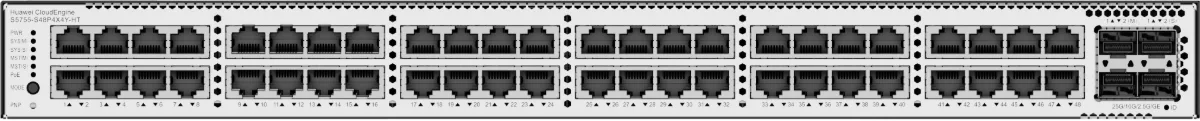

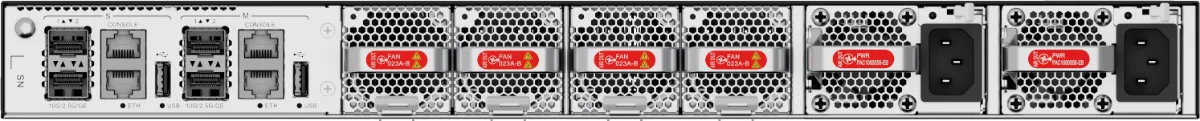

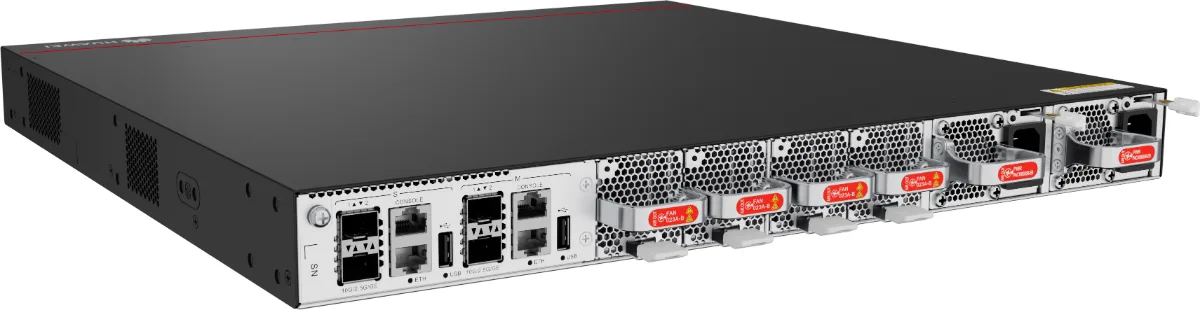

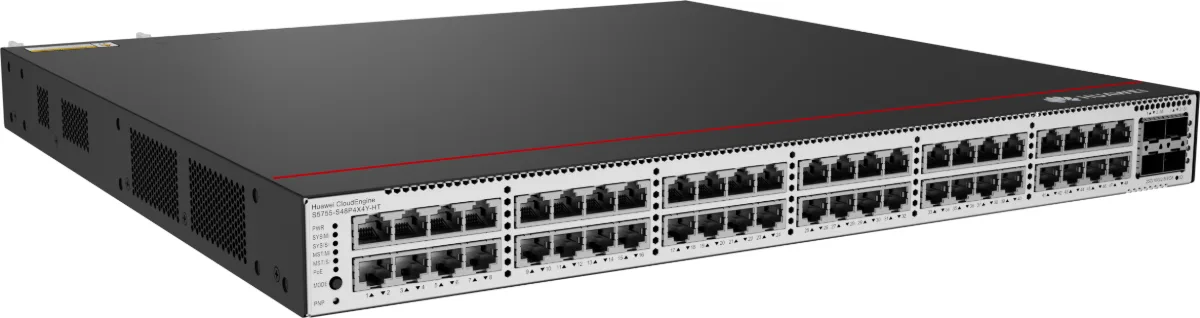

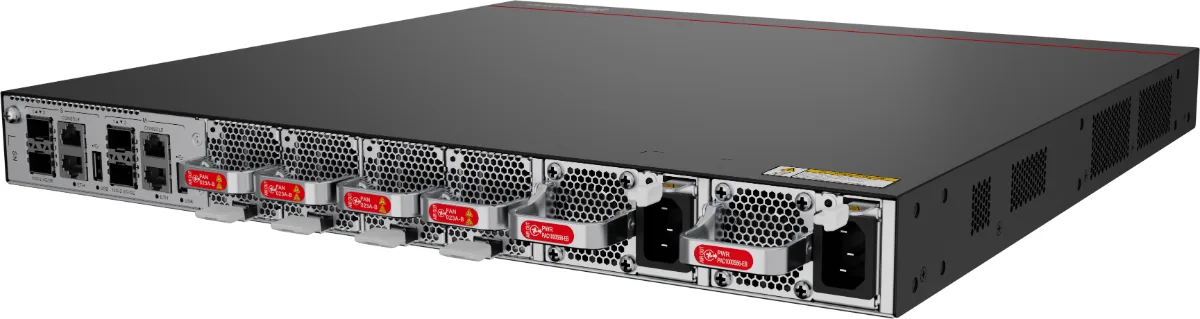

PoE-коммутатор Huawei S5755-S48P4X4Y-HT

48 × 1 Гбит/с
4 × 25 Гбит/с + 4 × 10 Гбит/с
PoE+ (802.3at)
без блока питания

Цена по запросу

Считаем под конфигурацию, объём и срок поставки. Цена за штуку.

Под заказ

Срок и цену подтверждаем при расчёте

Белый импорт. Таможенная декларация на единицу товара, договор с ООО и НДС.
Более 1 100 проектов, пять инженеров HCIE в штате. Совместимость и конфигурацию проверяем до оплаты.
Гарантия и сервис по контракту, четыре уровня SLA.

EOM - выпуск до 30 июня 2031EOS - поддержка вендора до 30 июня 2036

PoE-коммутатор уровня доступа Huawei CloudEngine S5755-S48P4X4Y-HT. Подключает пользователей и оборудование к сети и собирает трафик на уровень выше. Порты доступа идут к оборудованию, порты Uplink к агрегации или к ядру. Габариты 43,6 × 442 × 420 мм. Вес нетто 6,624 кг, брутто 8,7 кг. Типовая мощность 142 Вт, максимальная при полной нагрузке 145 Вт. Суммарный бюджет PoE 1680 Вт, он делится между портами. Все значения по документации Huawei (Hardware Description и даташит серии). В серии S5755 это исполнение отличает количество портов доступа: 48; скорость портов доступа: 1 Гбит/с; порты Uplink: 4 × 25 Гбит/с, 4 × 10 Гбит/с; стандарт PoE: PoE+ (802.3at); тип портов: медные. В комплект не входит: блок питания.

Характеристики коротко

Полный список в таблице ниже. Для подбора важны количество портов доступа 48; порты uplink 4 × 25 Гбит/с; 4 × 10 Гбит/с; скорость uplink 25 Гбит/с, 10 Гбит/с; количество портов uplink 8. В карточке указаны ещё комплектность питания без блока питания; всего портов 56 с Uplink; габариты в×ш×г 43,6 × 442,0 × 420,0 мм. Эти значения взяты из товарного имени, из фактов позиции и из прайс-листа Huawei, то есть из источников производителя, а не из общего описания серии.

Совместимость

С этой позицией берут Оптический SFP-модуль SFP-10G-BXU1, Оптический SFP-модуль SFP-10G-BXD1, Оптический SFP-модуль eSFP-GE-SX-MM850. Полный список совместимых комплектующих собран ниже на странице: там видно, что уже проверено на совместимость, а что придётся согласовать отдельно.

Установка

По монтажу: мощность 142 Вт закладывается в расчёт питания и охлаждения; вес брутто 8,7 кг, это важно для расчёта доставки.

Что проверяем до отгрузки

Сверяем парт-номер 98013152 с маркировкой на коробке и на самом изделии, проверяем целостность упаковки и пломб, комплектность по спецификации вендора. Позиции, которые ставятся в работающую сеть, прогоняем на стенде и проверяем версию программного обеспечения. Расхождение с заказом ловится у нас, а не у вас на объекте.

Поставка

Позиция идёт под заказ: срок и цену подтверждаем при расчёте. Возим белым импортом, таможенная декларация оформляется на единицу товара, договор с ООО и НДС.

Гарантия и документы

На позицию 98013152 даём гарантию по контракту: срок и уровень сервиса фиксируются в договоре, доступны четыре уровня SLA вплоть до замены на следующий рабочий день. Комплект документов полный: таможенная декларация на единицу товара, договор с ООО, счёт с НДС, закрывающие документы после поставки. Это важно для позиций, которые идут в проект с приёмкой и в тендерную отчётность.

Жизненный цикл

Huawei прекращает выпуск модели 30 июня 2031. Вендорская поддержка заявлена до 30 июня 2036. Для расширения и замены в работающей сети позиция доступна, для нового проекта имеет смысл сравнить её с актуальной серией.

Вопросы и ответы

Что входит в поставку этой позиции

Поставляется сама позиция 98013152 в заводской упаковке. Дополнительные кабели, модули и лицензии в комплект не входят, их считают отдельной строкой. Точный состав под вашу конфигурацию инженеры подтверждают в расчёте вместе с ценой и сроком.

Подойдёт ли эта позиция к моему оборудованию

Совместимость зависит не только от модели, но и от версии программного обеспечения, свободных слотов и схемы питания. Пришлите модель и текущую конфигурацию: инженеры HCIE сверят её до оплаты и скажут, что встанет без переделок, а что потребует замены.

Сколько ждать поставку и как оформляется сделка

Позиция идёт под заказ. Срок считаем по текущей доступности у вендора и подтверждаем в расчёте вместе с ценой. Возим белым импортом: таможенная декларация оформляется на единицу товара, договор заключаем с ООО, работаем с НДС. Закрывающие документы отдаём полным комплектом.

Что значат даты EOM и EOS для этой позиции

Huawei прекращает выпуск модели 30 июня 2031. Вендорская поддержка заявлена до 30 июня 2036. Для расширения и ремонта работающей сети это рабочий вариант: запас на складах и на вторичном рынке есть, а совместимость с уже установленным оборудованием гарантирована. Для нового проекта лучше сравнить с актуальной серией.

Характеристики позиции 98013152
Количество портов доступа	48
Скорость портов доступа	1 Гбит/с
Тип портов	медные
Порты Uplink	4 × 25 Гбит/с; 4 × 10 Гбит/с
Скорость Uplink	25 Гбит/с, 10 Гбит/с
Количество портов Uplink	8
Стандарт PoE	PoE+ (802.3at)
Комплектность питания	без блока питания
Всего портов, с Uplink	56
Бюджет PoE	1680 Вт
Типовая мощность, Вт	142
Вес нетто, кг	6,624
Вес брутто, кг	8,7
Максимальная мощность, Вт	145
Габариты В×Ш×Г, мм	43,6 × 442,0 × 420,0
Серия	S5755
Заказывается отдельно	блок питания
Единица поставки	штука
Снятие с продажи	2031-06-30
Окончание поддержки	2036-06-30

Документация Huawei

Об устройстве

Исполнение S5755-S48P4X4Y-HT, парт-номер 98013152. Состав: 48 портов 10/100/1000BASE-T Twin-engine с PoE+, 4 порта 10GE SFP+, 4 порта 25GE SFP28, без блока питания.

Все фиксированные коммутаторы Ethernet серии S собраны на общей аппаратной платформе. В неё входят шасси, система питания, система охлаждения и блок управления коммутацией (SCU). Место таких коммутаторов в сети это уровень доступа и агрегации, через них проходит трафик корпоративной сети.

Первая версия ПО, в которой поддержан этот парт-номер, это V600R025C10.

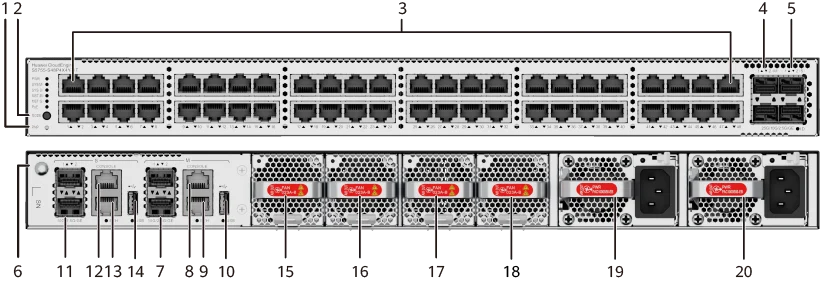

Портовая панель

1Одна кнопка PNP. Удержание дольше шести секунд сбрасывает настройки к заводским, короткое нажатие перезагружает коммутатор. Перезагрузка прерывает работу сети, поэтому нажимайте кнопку осознанно.
2Одна кнопка MODE
3Сорок восемь портов 10/100/1000BASE-T с PoE+. У коммутатора два модуля управления. Каждому медному порту соответствуют два виртуальных интерфейса, ведущий и ведомый: оба передают трафик и резервируют друг друга, по умолчанию трафик идёт через ведущий. Подробности в руководстве Huawei по настройке интерфейсов, раздел про коммутаторы с двумя модулями.
4Два порта GE/2.5GE/10GE/25GE SFP28 (ведущий модуль). Оптические порты делятся на порты ведущего и ведомого модуля. Трафик через них идёт так же, как через медные порты. Для резервирования Huawei советует задействовать один оптический порт ведущего модуля и один ведомого.
5Два порта GE/2.5GE/10GE/25GE SFP28 (ведомый модуль). Оптические порты делятся на порты ведущего и ведомого модуля. Трафик через них идёт так же, как через медные порты. Для резервирования Huawei советует задействовать один оптический порт ведущего модуля и один ведомого.
6Винт заземления. Работает с кабелем заземления.
7Два порта GE/2.5GE/10GE SFP+ (ведущий модуль). Оптические порты делятся на порты ведущего и ведомого модуля. Трафик через них идёт так же, как через медные порты. Для резервирования Huawei советует задействовать один оптический порт ведущего модуля и один ведомого.
8Один консольный порт (ведущий модуль)
9Один порт управления ETH (ведущий модуль)
10Один порт USB (ведущий модуль)
11Два порта GE/2.5GE/10GE SFP+ (ведомый модуль). Оптические порты делятся на порты ведущего и ведомого модуля. Трафик через них идёт так же, как через медные порты. Для резервирования Huawei советует задействовать один оптический порт ведущего модуля и один ведомого.
12Один консольный порт (ведомый модуль)
13Один порт управления ETH (ведомый модуль)
14Один порт USB (ведомый модуль)
15Слот вентиляторного модуля 1. Подходит модуль FAN-023A-B с выбросом воздуха со стороны вентиляторов
16Слот вентиляторного модуля 2. Подходит модуль FAN-023A-B с выбросом воздуха со стороны вентиляторов
17Слот вентиляторного модуля 3. Подходит модуль FAN-023A-B с выбросом воздуха со стороны вентиляторов
18Слот вентиляторного модуля 4. Подходит модуль FAN-023A-B с выбросом воздуха со стороны вентиляторов
19Слот питания 1. Подходят блоки PAC600S56-EB, PAC1000S56-EB (02314APU), PAC1000S56-EB (02314APU-001), PDC1000S56-EB
20Слот питания 2. Подходят блоки PAC600S56-EB, PAC1000S56-EB (02314APU), PAC1000S56-EB (02314APU-001), PDC1000S56-EB

Порты и интерфейсы

Порт	Разъём	Описание	Что подходит
Порт 10/100/1000BASE-T	RJ45	Порт 10/100/1000BASE-T принимает и передаёт данные на 10, 100 или 1 000 Мбит/с.	Кабель Ethernet
Порт GE/2.5GE/10GE SFP+	SFP+	Порт GE/2.5GE/10GE SFP+ передаёт и принимает данные на 1 Гбит/с, 2,5 Гбит/с или 10 Гбит/с. С модулем 10GE порт сам переходит на 10 Гбит/с, с оптическим или медным модулем GE на 1 Гбит/с. Перед установкой модуля 2.5GE переведите порт на 2,5 Гбит/с командой port mode 2.5G. Два оптических порта 25GE и два оптических порта 10GE ведущего модуля образуют одну группу, такие же порты ведомого модуля вторую. Когда скорость переключают на 2,5 Гбит/с, все четыре порта группы меняются разом. Группы независимы, переключение одной не задевает другую.	Оптические модули GE eSFP, оптические модули GE-CWDM eSFP, оптические модули GE-DWDM eSFP, медные модули GE SFP, оптические модули 2.5GE eSFP, оптические модули 10GE SFP+, оптические модули 10GE-CWDM SFP+, оптические модули 10GE-DWDM SFP+, медные модули 10GE SFP+, удалённые оптические модули PEN, оптические модули 25GE SFP28, медные кабели SFP+ длиной 1, 3, 5 и 10 м, кабели AOC SFP+ на 3 и 10 м
Порт GE/2.5GE/10GE/25GE SFP28	SFP28	Порт GE/2.5GE/10GE/25GE SFP28 передаёт и принимает данные на 1 Гбит/с, 2,5 Гбит/с, 10 Гбит/с или 25 Гбит/с. С модулем 25GE порт сам переходит на 25 Гбит/с, с модулем 10GE на 10 Гбит/с, с оптическим или медным модулем GE на 1 Гбит/с. Перед установкой модуля 2.5GE переведите порт на 2,5 Гбит/с командой port mode 2.5G. Два оптических порта 25GE и два оптических порта 10GE ведущего модуля образуют одну группу, такие же порты ведомого модуля вторую. Когда скорость переключают на 2,5 Гбит/с, все четыре порта группы меняются разом. Группы независимы, переключение одной не задевает другую.	Оптические модули GE eSFP, оптические модули GE-CWDM eSFP, оптические модули GE-DWDM eSFP, медные модули GE SFP, оптические модули 2.5GE eSFP, оптические модули 10GE SFP+, оптические модули 10GE-CWDM SFP+, оптические модули 10GE-DWDM SFP+, медные модули 10GE SFP+, удалённые оптические модули PEN, оптические модули 25GE SFP28, медные кабели SFP+ длиной 1, 3, 5 и 10 м, кабели AOC SFP+ на 3 и 10 м, медный кабель SFP28 на 1 м, медный кабель SFP28 на 3 м только 02311MNV, кабели AOC SFP28 на 3, 5, 7 и 10 м
Консольный порт	RJ45	Консольный порт служит для настройки с места.	Консольный кабель
Порт управления ETH	RJ45	Через порт управления ETH коммутатор подключают к терминалу настройки или станции управления сетью.	Кабель Ethernet
Порт USB	USB 2.0 Type A	В порт USB ставят накопитель для обновления коммутатора, переноса конфигурации и других файлов. Поддерживается только USB 2.0. Накопители разных производителей ведут себя по-разному: если один не читается, возьмите другой.	USB-накопитель

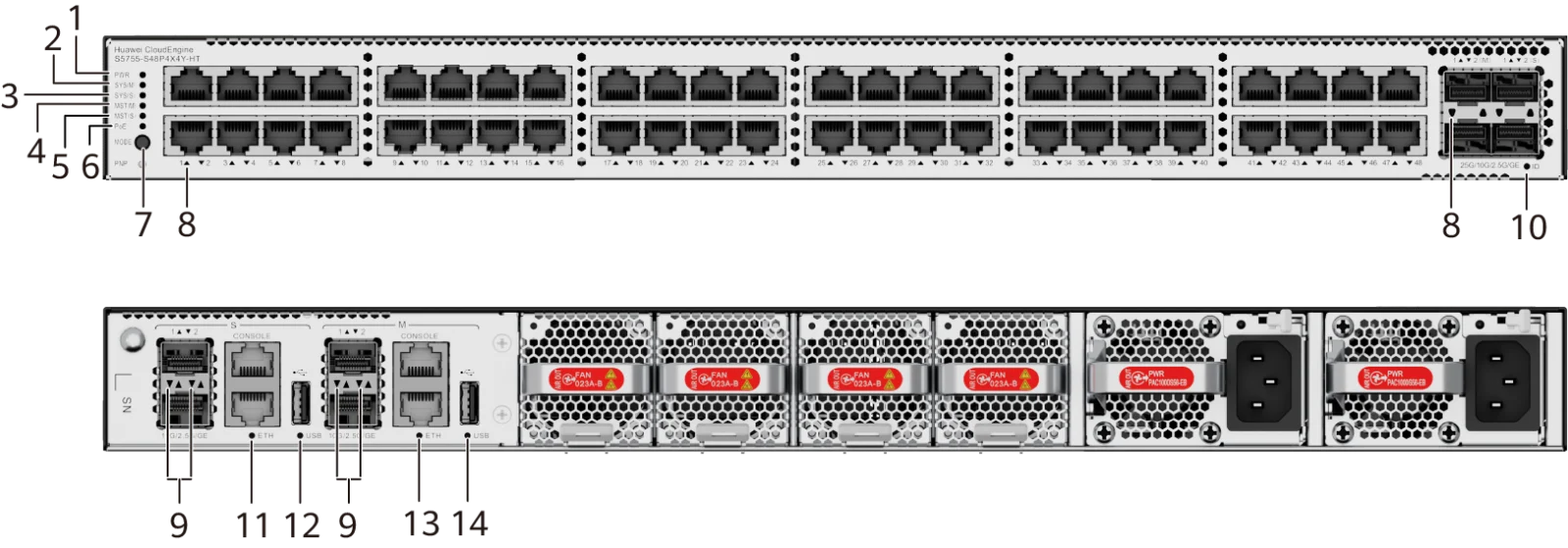

Индикаторы и кнопки

PWRИндикатор блока питания

не горитКоммутатор обесточен.
зелёный, горит ровноПитание в норме.
жёлтый, горит ровноВ коммутаторе несколько блоков питания, и с одним из слотов что-то не так: блок стоит, но не подключён к сети, либо блок неисправен.

SYS(M)Индикатор состояния основной системы

не горитОсновная система не работает.
зелёный, мигает быстроОсновная система запускается.
зелёный, горит ровноПока основная система готовится к запуску, индикатор SYS горит зелёным ровно не дольше 30 секунд.
зелёный, мигает медленноОсновная система работает нормально.
красный, горит ровноПосле регистрации система работает нештатно, либо есть авария вентилятора, блока питания, оптического модуля или перегрева.

SYS(S)Индикатор состояния ведомой системы

не горитВедомая система не работает.
зелёный, мигает быстроВедомая система запускается.
зелёный, горит ровноПока ведомая система готовится к запуску, индикатор SYS горит зелёным ровно не дольше 30 секунд.
зелёный, мигает медленноВедомая система работает нормально.
красный, горит ровноПосле регистрации система работает нештатно, либо есть авария вентилятора, блока питания, оптического модуля или перегрева.

MST(M)Индикатор режима ведущего модуля

не горитРежим MST не выбран. По умолчанию индикатор не горит.
жёлтый, горит ровноКогда MST(M) и MST(S) горят жёлтым ровно, индикаторы портов показывают, через какой модуль работает порт: ведущий или ведомый.

MST(S)Индикатор режима ведомого модуля

не горитРежим MST не выбран. По умолчанию индикатор не горит.
жёлтый, горит ровноКогда MST(M) и MST(S) горят жёлтым ровно, индикаторы портов показывают, через какой модуль работает порт: ведущий или ведомый.

PoEИндикатор PoE

не горитРежим PoE не выбран.
зелёный, горит ровноВыбран режим PoE, индикаторы портов показывают состояние PoE на каждом порту.

MODEКнопка смены режима

-Первое нажатие переводит индикаторы в режим MST: MST(M) и MST(S) горят жёлтым ровно, а индикатор порта временно показывает, через какой модуль работает порт, ведущий или ведомый. Второе нажатие переводит индикаторы в режим PoE, где они показывают состояние PoE на каждом порту. Третье нажатие возвращает их в обычный режим, где они показывают соединение и обмен данными на каждом порту. Если кнопку MODE не нажимать 45 секунд, индикаторы сами вернутся в обычный режим, а индикаторы MST и PoE погаснут. Удержание кнопки смены режима 6 секунд с последующим отпусканием запускает режим первой настройки через веб. Дальше возможны два случая. Если на коммутаторе нет файла конфигурации, система пытается войти в этот режим. При успешном входе индикатор режима MST горит зелёным не дольше 45 секунд. Если войти не удалось, проверьте, стоят ли на устройстве заводские настройки.

Индикатор порта, по одному на порт

Расположение порта показывает стрелка на корпусе: вниз это нижний ряд, вверх верхний.

Значение индикаторов портов зависит от режима. При отказе питания на плате устройства индикаторы двух оптических портов 25GE на передней панели и двух оптических портов 10GE на задней мигают зелёным по кругу, каждый горит по 0,25 секунды. Индикаторы портов ведущей и ведомой системы работают независимо друг от друга.

Индикатор оптического порта, по два на порт

У каждого оптического порта два одноцветных индикатора: слева жёлтый ACT, справа зелёный LINK. Расположение порта показывает стрелка на корпусе: вниз это нижний ряд, вверх верхний.

IDИндикатор ID

не горитИндикатор ID не задействован, состояние по умолчанию.
синий, горит ровноИндикатор помогает найти нужный коммутатор. Индикатор ID включают и выключают удалённо, чтобы инженер нашёл устройство в стойке.

ETHИндикатор порта ETH ведомой системы

не горитПорт управления не подключён.
зелёный, горит ровноПорт управления подключён.
зелёный, мигаетПорт управления передаёт или принимает данные.

USBИндикатор развёртывания с USB ведомой системы

не горитНакопитель не вставлен, либо индикатор неисправен.
зелёный, горит ровноРазвёртывание с USB-накопителя прошло успешно. Если файла конфигурации нет, развёртывание повторяется, и индикатор тоже горит зелёным.
зелёный, мигаетИдёт развёртывание с USB-накопителя.
красный, горит ровноРазвёртывание с USB-накопителя не удалось.

ETHИндикатор порта ETH основной системы

не горитПорт управления не подключён.
зелёный, горит ровноПорт управления подключён.
зелёный, мигаетПорт управления передаёт или принимает данные.

USBИндикатор развёртывания с USB основной системы

не горитНакопитель не вставлен, либо индикатор неисправен.
зелёный, горит ровноРазвёртывание с USB-накопителя прошло успешно. Если файла конфигурации нет, развёртывание повторяется, и индикатор тоже горит зелёным.
зелёный, мигаетИдёт развёртывание с USB-накопителя.
красный, горит ровноРазвёртывание с USB-накопителя не удалось.

Режим по умолчанию

не горитПорт не подключён или выключен.
зелёный, горит ровноНа порту есть соединение.
зелёный, мигаетПорт передаёт или принимает данные.

Режим MST: MST(M) и MST(S) горят жёлтым ровно.

не горитПорт работает через ведомый модуль.
зелёный, горит ровноПорт работает через ведущий модуль.

Режим PoE

не горитПорт не питает подключённое устройство.
зелёный, горит ровноПорт питает подключённое устройство.
зелёный, мигаетМощность подключённого устройства выше, чем допускает порт или заданный на нём порог, либо устройство не отвечает стандартам IEEE.

Режим по умолчанию, индикатор LINK

не горитПорт не подключён или выключен.
зелёный, горит ровноНа порту есть соединение.

Режим по умолчанию, индикатор ACT

не горитПорт не подключён, выключен, либо данные не передаются и не принимаются.
жёлтый, мигаетПорт передаёт или принимает данные.

Питание и бюджет PoE

Коммутатор с PoE и двумя слотами питания, в каждый ставят блок PoE на 1 000 Вт. Съёмные блоки PoE с питанием AC и DC можно ставить в один коммутатор вместе.

Блок питания 1	Блок питания 2	Доступная мощность PoE	Портов под нагрузкой: af / at
1 000 Вт AC (220 В)	-	780 Вт	48 / 26
1 000 Вт AC (110 В)	-	690 Вт	23 / 24
1 000 Вт DC	-	780 Вт	48 / 26
1 000 Вт AC (220 В) 1 000 Вт DC	1 000 Вт AC (220 В), 1 000 Вт DC	1 680 Вт	48 / 48
1 000 Вт AC (110 В) 1 000 Вт DC	1 000 Вт AC (110 В)	1 500 Вт	48 / 48

Классы в последней колонке это 802.3af по 15,4 Вт на порт и 802.3at по 30 Вт.

Если в коммутаторе стоят два блока питания, они питают подключённые устройства с распределением нагрузки.

Там, где важна надёжность, суммарная мощность, отдаваемая подключённым устройствам, не должна превышать то, что даёт один блок питания. Тогда отказ одного блока не заденет подключённые устройства. Примеры наборов блоков питания:

С двумя блоками 1 000 Вт AC при входе 220 В коммутатор отдаёт на PoE не больше 780 Вт, а устройств по 802.3at подключают не больше 26. Иначе резервирование PoE работать не будет.

Охлаждение и направление обдува

Коммутатор охлаждают съёмные вентиляторные модули. Воздух заходит слева, справа и спереди, выходит через заднюю панель.

Схема показывает только направление обдува, вид устройства условный.

Совместимые модули и кабели

Кабель Ethernet

Кабелем Ethernet терминал обслуживания подключают к консольному порту устройства для местного или удалённого обслуживания.

Категория кабеля задаётся рабочей частотой и отношением сигнала к шуму. В сетях чаще всего встречаются Cat 5, Cat 5e и Cat 6, то есть витая пара с разъёмами RJ45 и дальностью до 100 м. Кроме них есть категории 1, 2, 3, 4, 6a и 7. С ростом номера растут новизна стандарта, полоса пропускания и стоимость.

По наличию экрана кабели делят на STP (экранированная витая пара) и UTP (неэкранированная). Экранированный вариант снижает излучение, закрывает данные от перехвата и защищает линию от внешних электромагнитных помех. При равной категории он быстрее, но дороже и сложнее в укладке. Неэкранированный дешевле, легче, гибче, и на обычных сетях разница почти не проявляется, поэтому в большинстве случаев ставят его. Полный дуплекс на 10 Гбит/с держит только экранированный кабель категории 7.

Категория кабеля	Где применяется	Рабочая частота	Максимальная скорость	Дальность
Cat 5	сети 100Base-T и 10Base-T	от 1 до 100 МГц	100 Мбит/с	100 м
Cat 5e	сети 1000Base-T	от 1 до 100 МГц	1 000 Мбит/с	100 м
Cat 6	сети 1000Base-T	от 1 до 250 МГц	1 000 Мбит/с	100 м
Cat 6a	сети 10GBase-T	от 1 до 500 МГц	10 Гбит/с	100 м
Cat 7	сети 10GBase-T	от 1 до 600 МГц	10 Гбит/с	100 м

Кабели Ethernet делятся на прямые и перекрёстные.

Прямой кабель: витые пары в разъёмах RJ45 на обоих концах обжаты в одном порядке. Прямым кабелем соединяют устройства разных типов, например компьютер и коммутатор.
Перекрёстный кабель: витые пары в разъёмах RJ45 на концах обжаты в разном порядке. Перекрёстным кабелем соединяют устройства или интерфейсы одного типа, например два компьютера.

Перекрёстный и прямой кабели отличаются только порядком жил, данные они передают одинаково.

Порты коммутаторов Huawei серии S подстраиваются под тип кабеля, поэтому подходит и прямой, и перекрёстный.

Оборудованию по стандарту EN 50121-4 в среде, которую этот стандарт описывает, нужны экранированные кабели Ethernet.

Оптические модули GE eSFP

Модуль	Парт-номер	Стандарт	Разъём	Волокно	Скорость	Дальность
LE2MGSC40DE0	02310KVV	1000BASE-BX	LC	одномодовое	1 Гбит/с	одномодовое волокно: 40 км
LE2MGSC40ED0	02310KVU	1000BASE-BX	LC	одномодовое	1 Гбит/с	одномодовое волокно: 40 км
S-SFP-GE-LH40-SM1310	02317346	1000BASE-EX (нестандартный)	LC	одномодовое	1 Гбит/с	одномодовое волокно: 40 км
S-SFP-GE-LH40-SM1550	02317347	нестандартный	LC	одномодовое	1 Гбит/с	одномодовое волокно: 40 км
S-SFP-GE-LH80-SM1550	02317348	1000BASE-ZX	LC	одномодовое	1 Гбит/с	одномодовое волокно: 80 км
SFP-GE-BXU1-SC	02310TQH	нестандартный	SC	одномодовое	1 Гбит/с	одномодовое волокно: 10 км
SFP-GE-EX-C	02312UUD	1000BASE-EX (нестандартный)	LC	одномодовое	1 Гбит/с	одномодовое волокно: 40 км
SFP-GE-LX-SM1310	02315200	1000BASE-LX10/LH	LC	одномодовое	1 Гбит/с	одномодовое волокно: 10 км
SFP-GE-LX-SM1310-BIDI	02315285	1000BASE-BX10	LC	одномодовое	1 Гбит/с	одномодовое волокно: 10 км
SFP-GE-LX-SM1490-BIDI	02315286	1000BASE-BX10	LC	одномодовое	1 Гбит/с	одномодовое волокно: 10 км
SFP-GE-LX10-C	02312UUC	1000BASE-LX10/LH	LC	одномодовое	1 Гбит/с	одномодовое волокно: 10 км
SFP-GE-SX-C	02312UUB	1000BASE-SX	LC	многомодовое	1 Гбит/с	многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км; многомодовое (OM3/OM4): 1 км
SFP-GE-ZBXD1	02311DDB	нестандартный	LC	одномодовое	1 Гбит/с	одномодовое волокно: 80 км
SFP-GE-ZBXU1	02311DDC	нестандартный	LC	одномодовое	1 Гбит/с	одномодовое волокно: 80 км
eSFP-GE-SX-MM850	02315204	1000BASE-SX	LC	многомодовое	1 Гбит/с	многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км; многомодовое (OM3/OM4): 1 км
OGSC10DD0	02310LJH	1000BASE-LX10/LH	LC	одномодовое	1 Гбит/с	одномодовое волокно: 10 км
OGSC40DD0	02310LJJ	нестандартный	LC	одномодовое	1 Гбит/с	одномодовое волокно: 40 км
OGSM01880	02310LJG	1000BASE-SX	LC	многомодовое	1 Гбит/с	многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км
SFP-GE-BX-D1-I	02311DMA	1000BASE-BX	LC	одномодовое	1 Гбит/с	одномодовое волокно: 10 км
SFP-GE-BX-U1-I	02311DMF	1000BASE-BX	LC	одномодовое	1 Гбит/с	одномодовое волокно: 10 км
SFP-GE-BX40-D-I	02312TMC	1000BASE-BX	LC	одномодовое	1 Гбит/с	одномодовое волокно: 40 км
SFP-GE-BX40-U-I	02312TMB	1000BASE-BX	LC	одномодовое	1 Гбит/с	одномодовое волокно: 40 км
eSFP-GE-SX-MM850	02313URD	1000BASE-SX	LC	многомодовое	1 Гбит/с	многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км; многомодовое (OM3/OM4): 1 км
SFP-GE-LX-SM1310	02313URF	1000BASE-LX10/LH	LC	одномодовое	1 Гбит/с	одномодовое волокно: 10 км
SFP-GE-SX-C	02314KKF	1000BASE-SX	LC	многомодовое	1 Гбит/с	многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км; многомодовое (OM3/OM4): 1 км
SFP-GE-LX-SM1310-BIDI	02314KKJ	1000BASE-BX10	LC	одномодовое	1 Гбит/с	одномодовое волокно: 10 км
SFP-GE-LX-SM1490-BIDI	02314KKH	1000BASE-BX10	LC	одномодовое	1 Гбит/с	одномодовое волокно: 10 км
SFP-GE-ER-I	02315RHK	нестандартный	LC	одномодовое	от 125 Мбит/с до 2,67 Гбит/с	одномодовое волокно: 40 км

Спецификации этих позиций Huawei в этом документе не приводит: eSFP-GE-ZX100-SM1550.

Медные модули GE SFP

Модуль	Парт-номер	Стандарт	Разъём	Волокно	Скорость	Дальность
SFP-1000BaseT	02314171	1000BASE-T	RJ45	-	10 Мбит/с, 100 Мбит/с, 1 Гбит/с	кабель Ethernet: 0,1 км
SFP-1000BaseT	02313URG	1000BASE-T	RJ45	-	10 Мбит/с, 100 Мбит/с, 1 Гбит/с	кабель Ethernet: 0,1 км
SFP-1000BaseT-G2	02314BDD	1000BASE-T	RJ45	-	10 Мбит/с, 100 Мбит/с, 1 Гбит/с	кабель Ethernet: 0,1 км

Оптические модули 10GE SFP+

Модуль	Парт-номер	Стандарт	Разъём	Волокно	Скорость	Дальность
OSX010000	02318170	10GBASE-LR	LC	одномодовое	10 Гбит/с	одномодовое волокно: 10 км
OSX040N01	02310CNF	10GBASE-ER	LC	одномодовое	10 Гбит/с	одномодовое волокно: 40 км
SFP-10G-ER-1310	02311RLX	нестандартный, совместим с 10Gbase-ER	LC	одномодовое	10 Гбит/с	одномодовое волокно: 40 км
SFP-10G-ER-C	02312UUH	10GBASE-ER	LC	одномодовое	10 Гбит/с	одномодовое волокно: 40 км
SFP-10G-ER-SM1270-BIDI	02311BJC	10GBASE-BX	LC	одномодовое	10 Гбит/с	одномодовое волокно: 40 км
SFP-10G-ER-SM1330-BIDI	02311BJB	10GBASE-BX	LC	одномодовое	10 Гбит/с	одномодовое волокно: 40 км
SFP-10G-LR-C	02312UUG	10GBASE-LR	LC	одномодовое	10 Гбит/с	одномодовое волокно: 10 км
SFP-10G-SR-C	02312UUE	10GBASE-SR	LC	многомодовое	10 Гбит/с	многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,026 км; многомодовое (OM1): 0,033 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,066 км; многомодовое (OM2): 0,082 км; многомодовое (OM3): 0,3 км; многомодовое (OM4): 0,4 км
SFP-10G-USR	02310MNW	10GBASE-USR (нестандартный)	LC	многомодовое	10 Гбит/с	многомодовое (OM3): 0,1 км
SFP-10G-ZR	02310SNN	10GBASE-ZR	LC	одномодовое	10 Гбит/с	одномодовое волокно: 80 км
OSX010000	02313URK	10GBASE-LR	LC	одномодовое	10 Гбит/с	одномодовое волокно: 10 км
SFP-10G-USR	02313URN	10GBASE-USR (нестандартный)	LC	многомодовое	10 Гбит/с	многомодовое (OM3): 0,1 км
SFP+10GE-LH10-SM1310	02311MUU	10GBASE-LR	LC	одномодовое	10 Гбит/с	одномодовое волокно: 10 км
SFP-10G-BXD1	02310QDT	10GBASE-BX	LC	одномодовое	10 Гбит/с	одномодовое волокно: 10 км
SFP-10G-BXU1	02310QBJ	10GBASE-BX	LC	одномодовое	10 Гбит/с	одномодовое волокно: 10 км
SFP-10G-SR	02311SKW	10GBASE-SR	LC	многомодовое	10 Гбит/с	многомодовое (OM3): 0,3 км
SFP-10G-iLR	02311BJJ	10GBASE-iLR (нестандартный)	LC	одномодовое	10 Гбит/с	одномодовое волокно: 1,4 км
SFP-10G-iLR-C	02312UUF	10GBASE-iLR (нестандартный)	LC	одномодовое	10 Гбит/с	одномодовое волокно: 1,4 км
SFP-10G-LR-I	02313ABG	10GBASE-LR	LC	одномодовое	10 Гбит/с	одномодовое волокно: 10 км
OSX040N01	02314KKG	10GBASE-ER	LC	одномодовое	10 Гбит/с	одномодовое волокно: 40 км
SFP-10G-LR	02313URL	10GBASE-LR	LC	одномодовое	10 Гбит/с	одномодовое волокно: 10 км
SFP-10G-LR-C	02314KKE	10GBASE-LR	LC	одномодовое	10 Гбит/с	одномодовое волокно: 10 км
SFP-10G-LR	02310QDJ	10GBASE-LR	LC	одномодовое	10 Гбит/с	одномодовое волокно: 10 км
SFP-10G-LR-I	02314LBW	10GBASE-LR	LC	одномодовое	10 Гбит/с	одномодовое волокно: 10 км
SFP-10G-ZR-BXD1	02315GJC	10GBASE-ZR	LC	одномодовое	10 Гбит/с	одномодовое волокно: 80 км
SFP-10G-ZR-BXU1	02315GJB	10GBASE-ZR	LC	одномодовое	10 Гбит/с	одномодовое волокно: 80 км
SFP-10G-LR	02315NNR	10GBASE-LR	LC	одномодовое	10 Гбит/с	одномодовое волокно: 10 км

Спецификации этих позиций Huawei в этом документе не приводит: OMXD30000 (02318169), OMXD30000 (02313URC).

Медные модули 10GE SFP+

SFP-10GBaseT-SR

Оптические модули 10GE-CWDM SFP+

Модуль	Парт-номер	Стандарт	Разъём	Волокно	Скорость	Дальность
SFP-10G-ZCW1471	02310SSG	10G-CWDM	LC	одномодовое	10 Гбит/с	одномодовое волокно: 70 км
SFP-10G-ZCW1491	02310SSF	10G-CWDM	LC	одномодовое	10 Гбит/с	одномодовое волокно: 70 км
SFP-10G-ZCW1511	02310SSE	10G-CWDM	LC	одномодовое	10 Гбит/с	одномодовое волокно: 70 км
SFP-10G-ZCW1531	02310SSD	10G-CWDM	LC	одномодовое	10 Гбит/с	одномодовое волокно: 70 км
SFP-10G-ZCW1551	02310SSC	10G-CWDM	LC	одномодовое	10 Гбит/с	одномодовое волокно: 70 км
SFP-10G-ZCW1571	02310SSB	10G-CWDM	LC	одномодовое	10 Гбит/с	одномодовое волокно: 70 км
SFP-10G-ZCW1591	02310SSA	10G-CWDM	LC	одномодовое	10 Гбит/с	одномодовое волокно: 70 км
SFP-10G-ZCW1611	02310SRY	10G-CWDM	LC	одномодовое	10 Гбит/с	одномодовое волокно: 70 км

Оптические модули 10GE-DWDM SFP+

SFP-10G-ZDWT

Оптические модули 25GE SFP28

Модуль	Парт-номер	Стандарт	Разъём	Волокно	Скорость	Дальность
SFP-25G-LR	02312LSE	25GBASE-LR	LC	одномодовое	25 Гбит/с	одномодовое волокно: 10 км
SFP-25G-SR	02311KNR	25GBASE-SR	LC	многомодовое	25 Гбит/с	многомодовое (OM3): без RS-FEC: 0,03 км, с RS-FEC: 0,07 км; многомодовое (OM4): без RS-FEC: 0,04 км, с RS-FEC: 0,1 км
SFP-25G-ESR	02313JFQ	25GBASE-ESR (нестандартный)	LC	многомодовое	25 Гбит/с	многомодовое (OM3): 0,2 км; многомодовое (OM4): 0,3 км
SFP-25G-LR-BXU1-I	02314LBS	25GBASE-LR BiDi	LC	одномодовое	25 Гбит/с	одномодовое волокно: 10 км
SFP-25G-LR-BXD1-I	02314LBU	25GBASE-LR BiDi	LC	одномодовое	25 Гбит/с	одномодовое волокно: 10 км
SFP-25G-eLR-BXD1-I	02314LCK	25GBASE-LR BiDi 20 km (нестандартный)	LC	одномодовое	25 Гбит/с	одномодовое волокно: 20 км
SFP-25G-eLR-BXU1-I	02314LCJ	25GBASE-LR BiDi 20 km (нестандартный)	LC	одномодовое	25 Гбит/с	одномодовое волокно: 20 км
SFP-25G-SR	02313URP	25GBASE-SR	LC	многомодовое	25 Гбит/с	многомодовое (OM3): без RS-FEC: 0,03 км, с RS-FEC: 0,07 км; многомодовое (OM4): без RS-FEC: 0,04 км, с RS-FEC: 0,1 км

Габариты, монтаж и условия эксплуатации

Параметр	Значение
Габариты без упаковки В×Ш×Г, мм	Базовые габариты без выступающих частей: 43,6 × 442,0 × 420,0 мм. Наибольшие габариты, где глубина считается от портов до выступов сзади: 43,6 × 442,0 × 454,0 мм
Габариты с упаковкой В×Ш×Г, мм	145,0 × 650,0 × 550,0 мм
Вес без упаковки, кг	6,624 кг
Вес с упаковкой, кг	8,7 кг
Шум при обычной температуре, звуковая мощность, дБ(А)	При нагрузке PoE 30 %: 58,60 дБ(А)
Шум при обычной температуре, звуковое давление, дБ(А)	При нагрузке PoE 30 %: 41,92 дБ(А)
Рабочая температура, °C	от −5 до +45 °C
Температура при кратковременной работе, °C	от −5 до +50 °C
Допустимая скорость изменения температуры, °C	На высоте от 1 800 до 5 000 м наибольшая рабочая температура падает на 1 °C с каждыми 220 м подъёма. Недолго устройство работает и за пределами обычного диапазона, но при трёх условиях: подряд выше 45 °C не дольше 96 часов в году, суммарно выше 45 °C не больше 360 часов в году, и таких выходов за диапазон не больше 15 в году. Если хотя бы одно условие нарушено, устройство может выйти из строя или начать вести себя непредсказуемо. Ниже 0 °C устройство не запускается. Оптический модуль, работающий недолго при 50 °C, должен быть на дальность не больше 10 км.
Температура хранения, °C	от −40 до +70 °C
Рабочая влажность	от 5 до 95%, без конденсата
Рабочая высота над уровнем моря, м	от 0 до 5 000 м
Высота хранения, м	от 0 до 5 000 м

Технические характеристики

Параметр	Значение
Высота корпуса, U	1 U
Материал корпуса	Металл
Типовая мощность, Вт	При 30 % трафика по методике ATIS и двух блоках питания: 142 Вт (задействованы все порты)
Типовое тепловыделение, БТЕ/ч	При 30 % трафика по методике ATIS и двух блоках питания: 484,52 (задействованы все порты)
Максимальная мощность, Вт	При 100 % трафика по методике ATIS, двух блоках питания и без PoE: 145 Вт (задействованы все порты). При полной нагрузке PoE и двух блоках 1 000 Вт: 2 058 Вт (на PoE 1 680 Вт)
Максимальное тепловыделение, БТЕ/ч	При 100 % трафика по методике ATIS, двух блоках питания и без PoE: 494,75 (задействованы все порты). При полной нагрузке PoE и двух блоках 1 000 Вт: 7022,10
Мощность без нагрузки, Вт	115 Вт
Наработка на отказ, лет	65,62
Наличие	> 0,99999
Число слотов питания	2
Число вентиляторных модулей	4
Резервирование питания	Резервирование 1+1. Съёмные блоки AC и DC можно ставить в один коммутатор вместе.
Тип питания	Съёмный блок питания
Номинальное входное напряжение, В	Вход переменного тока: 100 … 130 В и 200 … 240 В, 50/60 Гц. Вход высоковольтного постоянного тока: 240 В. Вход постоянного тока: от −48 до −60 В, а также +48 В
Диапазон входного напряжения, В	Вход переменного тока: 90 … 290 В, от 45 до 66 Гц. Вход высоковольтного постоянного тока: 190 … 290 В. Вход постоянного тока: от −38,4 до −72 В, а также от +40 до +57 В
Наибольший входной ток, А	Значения зависят от установленного съёмного блока питания.
Оперативная память	4 ГБ
Флеш-память	Объём: 1 ГБ
Консольный порт	RJ45
Порт управления ETH	RJ45
USB	Поддерживается
RTC	Поддерживается
Вход RPS	Не поддерживается
Защита от импульсов по питанию, кВ	С блоками питания AC: ±6 кВ дифференциальная и ±6 кВ синфазная. С блоками DC: ±2 кВ дифференциальная и ±4 кВ синфазная.
Степень защиты оболочки	IP20
Тип вентиляторов	Встроенный
Охлаждение	Воздушное охлаждение с автоматической регулировкой оборотов
Направление обдува	Воздух заходит спереди, слева и справа, выходит через заднюю панель
PoE	Поддерживается
Сертификация	Сертификация по ЭМС, безопасности и производству

Совместимые комплектующие

Парт-номер 02310QBJ
Оптический SFP-модуль Huawei SFP-10G-BXU1
SFP+, 10 Гбит/с, одномодовое, 1270 нм
от 7 358 ₽
Парт-номер 02310QDT
Оптический SFP-модуль Huawei SFP-10G-BXD1
SFP+, 10 Гбит/с, одномодовое, 1330 нм
от 7 358 ₽
Парт-номер 02315204
Оптический SFP-модуль Huawei eSFP-GE-SX-MM850
SFP, 1 Гбит/с, многомодовое, 850 нм
от 1 687 ₽В наличии: 25 шт.
Парт-номер 02311KNQ
AOC-кабель Huawei QSFP-100G-AOC-10M
QSFP28, 100 Гбит/с, 10 м, AOC-кабель
По запросу
Парт-номер 02310QWH
AOC-кабель Huawei SFP-10G-AOC10M
SFP+, 10 Гбит/с, 10 м, AOC-кабель
По запросу
Парт-номер 02310MUH
DAC-кабель Huawei QSFP-40G-CU3M
QSFP+, 40 Гбит/с, 3 м, DAC-кабель
По запросу
Парт-номер 02311VGN
Кабель стекирования Huawei SFP+STACK-CU1M5
1,5 м, кабель стекирования
от 3 616 ₽В наличии: 25 шт.
Парт-номер 02315BQK
Кабель стекирования Huawei SFP28-STACK-CU1M5
1,5 м, кабель стекирования
По запросу
