PoE-коммутатор Huawei S5751-L8T2HJ-RUA
- 8 × 1 Гбит/с
- 2 × 2,5 Гбит/с
- PoE (802.3af)
- Белый импорт. Таможенная декларация на единицу товара, договор с ООО и НДС.
- Более 1 100 проектов, пять инженеров HCIE в штате. Совместимость и конфигурацию проверяем до оплаты.
- Гарантия и сервис по контракту, четыре уровня SLA.

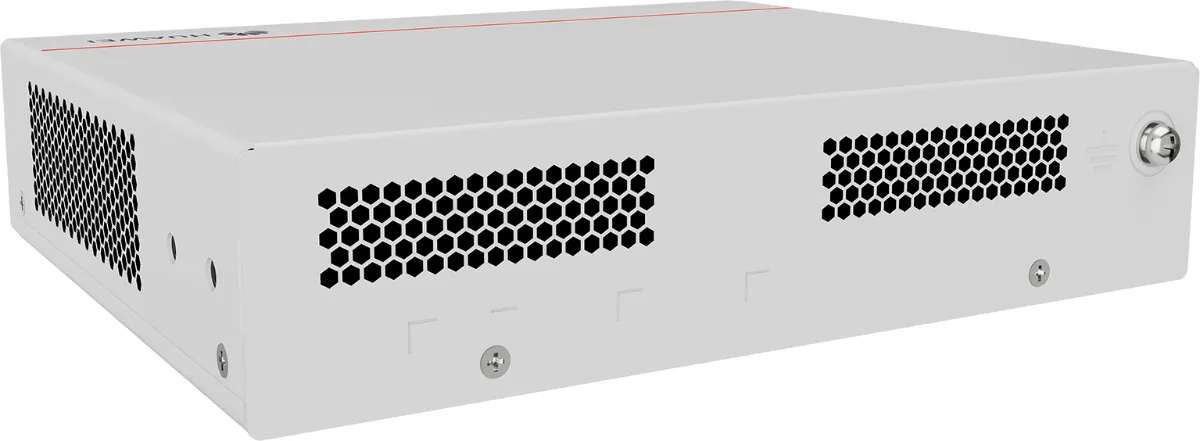

PoE-коммутатор уровня доступа Huawei CloudEngine S5751-L8T2HJ-RUA. Подключает пользователей и оборудование к сети и собирает трафик на уровень выше. Порты доступа идут к оборудованию, порты Uplink к агрегации или к ядру. Размеры коммутатора 43,6 × 195 × 160 мм (по документации Hardware Description Huawei). Коммутатор весит 1,2 кг без упаковки; в коробке 1,69 кг. Максимальная мощность 10 Вт. В серии S5751 это исполнение отличает количество портов доступа: 8; скорость портов доступа: 1 Гбит/с; порты Uplink: 2 × 2,5 Гбит/с; стандарт PoE: PoE (802.3af).
Характеристики коротко
Полный список в таблице ниже. Для подбора важны количество портов доступа 8; тип портов медные; количество портов uplink 2; всего портов 10 с Uplink. В карточке указаны ещё типовая мощность 11,14 Вт; максимальная мощность 11,87 Вт. Эти значения взяты из товарного имени, из фактов позиции и из прайс-листа Huawei, то есть из источников производителя, а не из общего описания серии.
Совместимость
С этой позицией берут Оптический SFP-модуль SFP-10G-BXU1, Оптический SFP-модуль SFP-10G-BXD1, Оптический SFP-модуль eSFP-GE-SX-MM850. Полный список совместимых комплектующих собран ниже на странице: там видно, что уже проверено на совместимость, а что придётся согласовать отдельно.
Установка
По монтажу: мощность 11,14 Вт закладывается в расчёт питания и охлаждения; вес брутто 1,69 кг, это важно для расчёта доставки.
Что проверяем до отгрузки
Сверяем парт-номер 98012491 с маркировкой на коробке и на самом изделии, проверяем целостность упаковки и пломб, комплектность по спецификации вендора. Позиции, которые ставятся в работающую сеть, прогоняем на стенде и проверяем версию программного обеспечения. Расхождение с заказом ловится у нас, а не у вас на объекте.
Поставка
Позиция идёт под заказ: срок и цену подтверждаем при расчёте. Возим белым импортом, таможенная декларация оформляется на единицу товара, договор с ООО и НДС.
Гарантия и документы
На позицию 98012491 даём гарантию по контракту: срок и уровень сервиса фиксируются в договоре, доступны четыре уровня SLA вплоть до замены на следующий рабочий день. Комплект документов полный: таможенная декларация на единицу товара, договор с ООО, счёт с НДС, закрывающие документы после поставки. Это важно для позиций, которые идут в проект с приёмкой и в тендерную отчётность.
Жизненный цикл
Huawei прекращает выпуск модели 31 декабря 2029. Вендорская поддержка заявлена до 31 декабря 2034. Для расширения и замены в работающей сети позиция доступна, для нового проекта имеет смысл сравнить её с актуальной серией.
Вопросы и ответы
Что входит в поставку этой позиции
Поставляется сама позиция 98012491 в заводской упаковке. Дополнительные кабели, модули и лицензии в комплект не входят, их считают отдельной строкой. Точный состав под вашу конфигурацию инженеры подтверждают в расчёте вместе с ценой и сроком.
Подойдёт ли эта позиция к моему оборудованию
Совместимость зависит не только от модели, но и от версии программного обеспечения, свободных слотов и схемы питания. Пришлите модель и текущую конфигурацию: инженеры HCIE сверят её до оплаты и скажут, что встанет без переделок, а что потребует замены.
Сколько ждать поставку и как оформляется сделка
Позиция идёт под заказ. Срок считаем по текущей доступности у вендора и подтверждаем в расчёте вместе с ценой. Возим белым импортом: таможенная декларация оформляется на единицу товара, договор заключаем с ООО, работаем с НДС. Закрывающие документы отдаём полным комплектом.
Что значат даты EOM и EOS для этой позиции
Huawei прекращает выпуск модели 31 декабря 2029. Вендорская поддержка заявлена до 31 декабря 2034. Для расширения и ремонта работающей сети это рабочий вариант: запас на складах и на вторичном рынке есть, а совместимость с уже установленным оборудованием гарантирована. Для нового проекта лучше сравнить с актуальной серией.
| Количество портов доступа | 8 |
|---|---|
| Скорость портов доступа | 1 Гбит/с |
| Тип портов | медные |
| Порты Uplink | 2 × 2,5 Гбит/с |
| Скорость Uplink | 2,5 Гбит/с |
| Количество портов Uplink | 2 |
| Стандарт PoE | PoE (802.3af) |
| Всего портов, с Uplink | 10 |
| Типовая мощность, Вт | 11,14 |
| Вес нетто, кг | 1,2 |
| Вес брутто, кг | 1,69 |
| Максимальная мощность, Вт | 11,87 |
| Габариты В×Ш×Г, мм | 43,6 × 195 × 160 |
| Серия | S5751 |
| Единица поставки | штука |
| Снятие с продажи | 2029-12-31 |
| Окончание поддержки | 2034-12-31 |
Документация Huawei
Об устройстве
Исполнение S5751-L8T2HJ-RUA, парт-номер 98012491. Состав: S5751-L8T2HJ-RUA (8 портов 10/100/1000BASE-T, 2 гибридных порта 2.5G SFP, PoE по гибридному кабелю, без вентиляторов).
Серию S Huawei выпускает на единой аппаратной базе: общие шасси, питание, охлаждение и блок управления коммутацией (SCU). Эти фиксированные коммутаторы Ethernet ставят на уровень доступа и агрегации, они пропускают трафик корпоративной сети.
Первая версия ПО, в которой поддержан этот парт-номер, это V200R024C00 V600R024C00.
Своей версии ПО у удалённого модуля нет. Первая поддержанная версия зависит от версии центрального коммутатора и различается для V200 и V600.

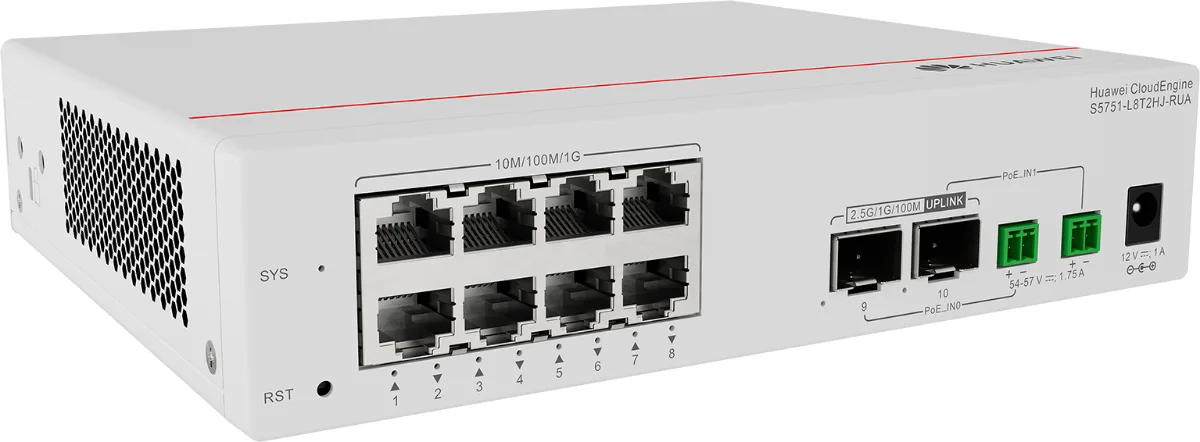

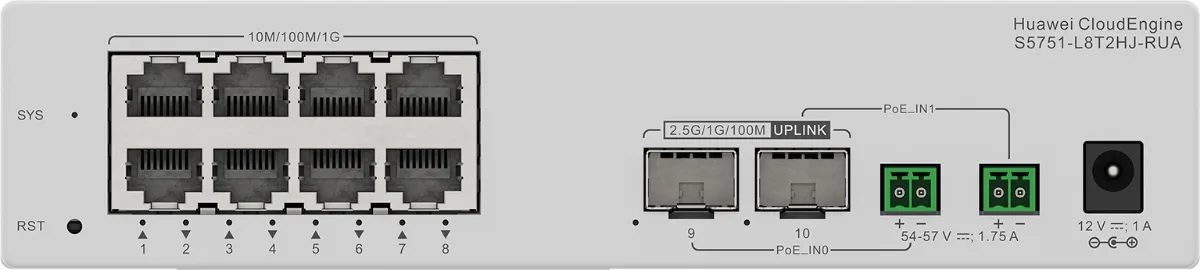

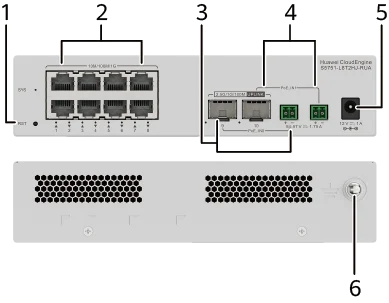

Портовая панель
- 1Одна кнопка RST. Внимание: чтобы вернуть заводские настройки и перезапустить устройство, удерживайте кнопку не меньше 6 секунд. Чтобы просто перезапустить, нажмите её. Перезапуск прервёт работу сети, нажимайте осознанно.
- 2Восемь портов 10/100/1000BASE-T
- 3PoE_IN0: пара из комбинированного порта 2.5GE SFP и порта PoE_IN. Комбинированный порт это порт аплинка. Совмещённая схема: комбинированный порт с комбинированным модулем и комбинированным кабелем и данные передаёт, и питание PoE принимает, порт PoE_IN при этом не задействован. Раздельная схема: комбинированный порт с обычным оптическим модулем подключается к волокну кабеля и передаёт данные, а порт PoE_IN разъёмом Phoenix подключается к силовым жилам того же кабеля и принимает питание PoE. Здесь комбинированный порт и порт PoE_IN одной группы, PoE_IN0 или PoE_IN1, работают в паре.
- 4PoE_IN1: пара из комбинированного порта 2.5GE SFP и порта PoE_IN. Комбинированный порт это порт аплинка. Совмещённая схема: комбинированный порт с комбинированным модулем и комбинированным кабелем и данные передаёт, и питание PoE принимает, порт PoE_IN при этом не задействован. Раздельная схема: комбинированный порт с обычным оптическим модулем подключается к волокну кабеля и передаёт данные, а порт PoE_IN разъёмом Phoenix подключается к силовым жилам того же кабеля и принимает питание PoE. Здесь комбинированный порт и порт PoE_IN одной группы, PoE_IN0 или PoE_IN1, работают в паре.
- 5Разъём блока питания. Блок питания в комплект не входит, его заказывают отдельно. Парт-номера: 02221791 (Китай), 02221933 (Европа), 02221936 (Великобритания), 02221932 (США)

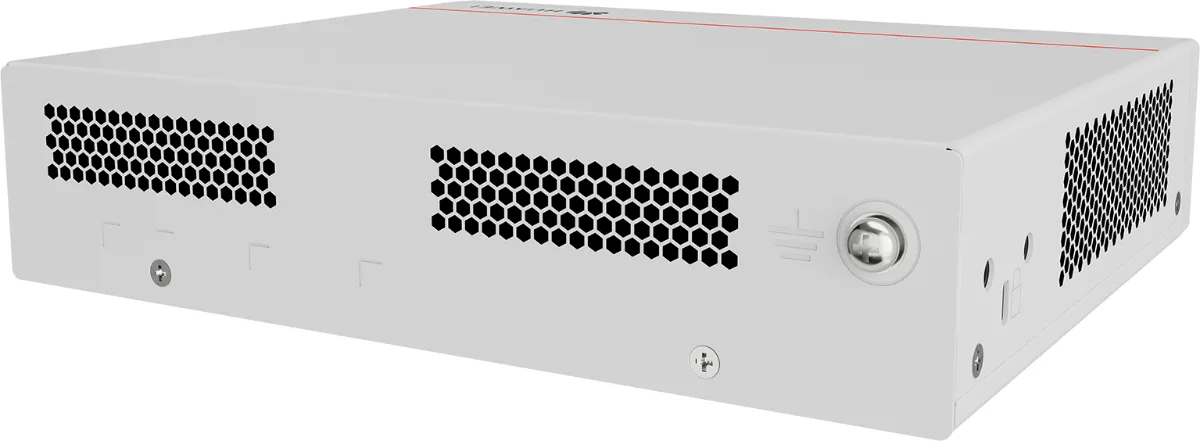

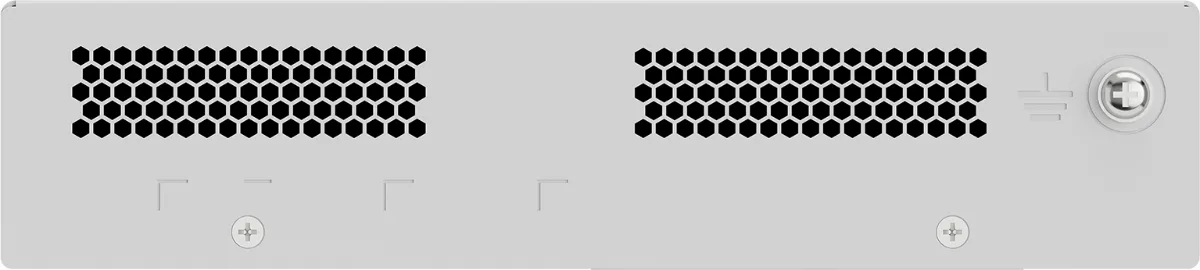

- 6Винт заземления
Порты и интерфейсы
| Порт | Разъём | Описание | Что подходит |
|---|---|---|---|
| Порт 10/100/1000BASE-T | RJ45 | Медный порт 10/100/1000BASE-T принимает и передаёт данные на 10, 100 или 1 000 Мбит/с. | Кабель Ethernet |
| Комбинированный порт 2.5GE | SFP | Комбинированный порт 2.5GE передаёт и принимает данные на 100 Мбит/с, 1 Гбит/с или 2,5 Гбит/с и принимает питание PoE от центрального коммутатора по комбинированному кабелю. | Оптические модули FE SFP и eSFP на дальность не больше 10 км, оптические модули GE eSFP на дальность не больше 10 км, комбинированные модули GE SFP, оптические модули 2.5GE eSFP, комбинированные модули 2.5GE eSFP, удалённые оптические модули PEN, комбинированный кабель первого поколения, комбинированный кабель второго поколения |
| Порт PoE-in | Двухконтактный разъём Phoenix | Порт PoE-in принимает питание PoE от центрального коммутатора по комбинированному кабелю. | Комбинированный кабель первого поколения. Комбинированный кабель второго поколения |

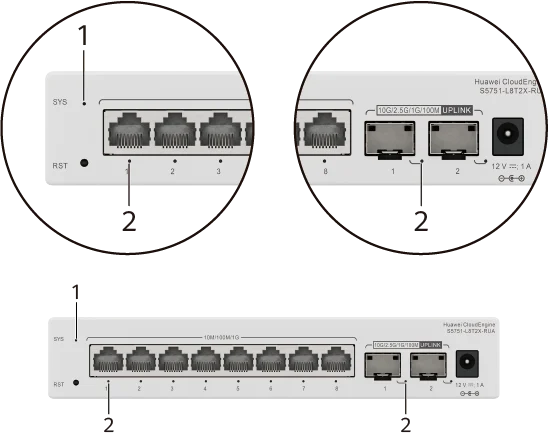

Индикаторы и кнопки
Дальше в пример взята модель S5751-L8T2X-RUA.
- не горитСистема не работает.
- зелёный, мигает быстроСистема запускается.
- зелёный, горит ровноНа этапе подготовки к запуску индикатор SYS горит зелёным не дольше 30 секунд.
- зелёный, мигает медленноСистема работает нормально.
- красный, горит ровноПосле регистрации система работает ненормально либо сработала авария.
- не горитНа порту нет соединения.
- зелёный, горит ровноНа порту есть соединение.
- зелёный, мигаетПорт передаёт или принимает данные.
Питание
Удалённый модуль питается так:
- Питание от внешнего адаптера
- Питание от центрального коммутатора по комбинированному кабелю. Совмещённая схема: комбинированный порт с комбинированным модулем и комбинированным кабелем и данные передаёт, и питание PoE принимает, порт PoE_IN при этом не задействован. Раздельная схема: комбинированный порт с обычным оптическим модулем подключается к волокну кабеля и передаёт данные, а порт PoE_IN разъёмом Phoenix подключается к силовым жилам того же кабеля и принимает питание PoE. Здесь комбинированный порт и порт PoE_IN одной группы, PoE_IN0 или PoE_IN1, работают в паре.
Когда устройство запитано сразу несколькими способами, оно берёт питание от адаптера в первую очередь. Между способами питания работает горячее резервирование. У двух портов аплинка приоритета по умолчанию нет, главным становится тот, что подключился раньше.
Охлаждение и направление обдува
У удалённого модуля нет вентиляторов, охлаждение пассивное.
Совместимые модули и кабели
Оптические модули FE SFP/eSFP
Для этой модели: дальность не больше 10 км.
| Модуль | Парт-номер | Стандарт | Разъём | Волокно | Скорость | Дальность |
|---|---|---|---|---|---|---|
| S-SFP-FE-LH40-SM1310 | 02317344 | нестандартный | LC | одномодовое | 100 Мбит/с | одномодовое волокно: 40 км |
| S-SFP-FE-LH80-SM1550 | 02317345 | нестандартный | LC | одномодовое | 100 Мбит/с | одномодовое волокно: 80 км |
| SFP-FE-LX-SM1310-BIDI | 02315203 | 100BASE-BX | LC | одномодовое | 100 Мбит/с | одномодовое волокно: 15 км |
| SFP-FE-LX-SM1550-BIDI | 02315202 | 100BASE-BX | LC | одномодовое | 100 Мбит/с | одномодовое волокно: 15 км |
| SFP-FE-SX-MM1310 | 02315233 | 100BASE-FX | LC | многомодовое | 100 Мбит/с | многомодовое (диаметр 50 мкм или 62,5 мкм): 2 км |
Спецификации этих позиций Huawei в этом документе не приводит: eSFP-FE-LX-SM1310.
Оптические модули GE eSFP
Для этой модели: дальность не больше 10 км.
| Модуль | Парт-номер | Стандарт | Разъём | Волокно | Скорость | Дальность |
|---|---|---|---|---|---|---|
| LE2MGSC40DE0 | 02310KVV | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| LE2MGSC40ED0 | 02310KVU | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| S-SFP-GE-LH40-SM1310 | 02317346 | 1000BASE-EX (нестандартный) | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| S-SFP-GE-LH40-SM1550 | 02317347 | нестандартный | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| S-SFP-GE-LH80-SM1550 | 02317348 | 1000BASE-ZX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 80 км |
| SFP-GE-BXU1-SC | 02310TQH | нестандартный | SC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-EX-C | 02312UUD | 1000BASE-EX (нестандартный) | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| SFP-GE-LX-SM1310 | 02315200 | 1000BASE-LX10/LH | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-LX-SM1310-BIDI | 02315285 | 1000BASE-BX10 | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-LX-SM1490-BIDI | 02315286 | 1000BASE-BX10 | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-LX10-C | 02312UUC | 1000BASE-LX10/LH | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-SX-C | 02312UUB | 1000BASE-SX | LC | многомодовое | 1 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км; многомодовое (OM3/OM4): 1 км |
| SFP-GE-ZBXD1 | 02311DDB | нестандартный | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 80 км |
| SFP-GE-ZBXU1 | 02311DDC | нестандартный | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 80 км |
| eSFP-GE-SX-MM850 | 02315204 | 1000BASE-SX | LC | многомодовое | 1 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км; многомодовое (OM3/OM4): 1 км |
| OGSC10DD0 | 02310LJH | 1000BASE-LX10/LH | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| OGSC40DD0 | 02310LJJ | нестандартный | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| OGSM01880 | 02310LJG | 1000BASE-SX | LC | многомодовое | 1 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км |
| SFP-GE-BX-D1-I | 02311DMA | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-BX-U1-I | 02311DMF | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-BX40-D-I | 02312TMC | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| SFP-GE-BX40-U-I | 02312TMB | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| eSFP-GE-SX-MM850 | 02313URD | 1000BASE-SX | LC | многомодовое | 1 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км; многомодовое (OM3/OM4): 1 км |
| SFP-GE-LX-SM1310 | 02313URF | 1000BASE-LX10/LH | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-SX-C | 02314KKF | 1000BASE-SX | LC | многомодовое | 1 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км; многомодовое (OM3/OM4): 1 км |
| SFP-GE-LX-SM1310-BIDI | 02314KKJ | 1000BASE-BX10 | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-LX-SM1490-BIDI | 02314KKH | 1000BASE-BX10 | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
Спецификации этих позиций Huawei в этом документе не приводит: eSFP-GE-ZX100-SM1550.
Габариты, монтаж и условия эксплуатации
| Параметр | Значение |
|---|---|
| Габариты без упаковки В×Ш×Г, мм | Базовые габариты без выступающих частей: 43,6 × 195 × 160 мм. Наибольшие габариты, где глубина считается от портов до выступов сзади: 43,6 × 195 × 166,2 мм |
| Габариты с упаковкой В×Ш×Г, мм | 116,0 × 285,0 × 225,0 мм |
| Вес без упаковки, кг | 1,2 кг |
| Вес с упаковкой, кг | 1,69 кг |
| Шум при обычной температуре, звуковая мощность, дБ(А) | Бесшумный, без вентиляторов, менее 30 |
| Шум при обычной температуре, звуковое давление, дБ(А) | Бесшумный, без вентиляторов, менее 20 |
| Рабочая температура, °C | от −5 до +45 °C |
| Допустимая скорость изменения температуры, °C | На высоте от 1 800 до 5 000 м наибольшая рабочая температура падает на 1 °C с каждыми 220 м подъёма. Ниже 0 °C устройство не запускается. |
| Температура хранения, °C | от −40 до +70 °C |
| Рабочая влажность | от 5 до 95%, без конденсата |
| Рабочая высота над уровнем моря, м | от 0 до 5 000 м |
| Высота хранения, м | от 0 до 5 000 м |
Технические характеристики
| Параметр | Значение |
|---|---|
| Высота корпуса, U | 1 U |
| Материал корпуса | Металл |
| Типовая мощность, Вт | 11,14 Вт (через адаптер питания). 13,14 Вт (через комбинированный кабель) |
| Типовое тепловыделение, БТЕ/ч | 34,12 (через адаптер питания). 44,82 (через комбинированный кабель) |
| Максимальная мощность, Вт | Блок питания: 10,00 Вт (устройство), 11,87 Вт (устройство с блоком питания). Гибридный кабель: 17,57 Вт |
| Максимальное тепловыделение, БТЕ/ч | Блок питания: 34,12 (устройство), 40,49 (устройство с блоком питания). Гибридный кабель: 59,96 |
| Мощность без нагрузки, Вт | 5,35 Вт (через адаптер питания). 7,15 Вт (через комбинированный кабель) |
| Наработка на отказ, лет | 84,12 |
| Наличие | > 0,99999 |
| Число слотов карт расширения | 0 |
| Число слотов питания | 0 |
| Число вентиляторных модулей | 0 |
| Резервирование питания | Восходящий комбинированный оптико-электрический порт и блок питания резервируют друг друга. Блок питания в комплект не входит, его заказывают отдельно: 02221791 (Китай), 02221933 (Европа), 02221936 (Великобритания), 02221932 (США) |
| Тип питания | Адаптер питания, PoE_IN |
| Номинальное входное напряжение, В | Блок питания HW-120100C9W (Китай), парт-номер 02221791: вход от 170 до 240 В AC, 50/60 Гц, выход 12 В DC. Блок питания AD-120100E0W (Европа), парт-номер 02221933: вход от 100 до 240 В AC, 50/60 Гц, выход 12 В DC. Блок питания AD-120100B0W (Великобритания), парт-номер 02221936: вход от 100 до 240 В AC, 50/60 Гц, выход 12 В DC. Блок питания AD-120100U0W (США), парт-номер 02221932: вход от 100 до 240 В AC, 50/60 Гц, выход 12 В DC. Гибридный кабель с PoE: 56 В DC |
| Диапазон входного напряжения, В | Блок питания HW-120100C9W (Китай), парт-номер 02221791: вход от 170 до 270 В AC, от 47 до 63 Гц. Блок питания AD-120100E0W (Европа), парт-номер 02221933: вход от 90 до 264 В AC, от 45 до 65 Гц. Блок питания AD-120100B0W (Великобритания), парт-номер 02221936: вход от 90 до 264 В AC, от 45 до 65 Гц. Блок питания AD-120100U0W (США), парт-номер 02221932: вход от 90 до 264 В AC, от 47 до 63 Гц. Гибридный кабель с PoE: от 54 до 57 В DC |
| Наибольший входной ток, А | 1 А |
| Оперативная память | - |
| Флеш-память | - |
| Консольный порт | Не поддерживается |
| Порт управления ETH | Не поддерживается |
| USB | Не поддерживается |
| RTC | Не поддерживается |
| Вход RPS | Не поддерживается |
| Защита от импульсов по питанию, кВ | Дифференциальная помеха: ±4 кВ, синфазная: ±6 кВ |
| Степень защиты от пыли и воды | IP20 |
| Тип вентиляторов | Нет |
| Охлаждение | Пассивное охлаждение |
| Направление обдува | - |
| PoE | Не поддерживается |
| Сертификация | Сертификация по ЭМС, безопасности и производству |
Совместимые комплектующие
- Парт-номер 02310QBJОптический SFP-модуль Huawei SFP-10G-BXU1SFP+, 10 Гбит/с, одномодовое, 1270 нмот 7 358 ₽
- Парт-номер 02310QDTОптический SFP-модуль Huawei SFP-10G-BXD1SFP+, 10 Гбит/с, одномодовое, 1330 нмот 7 358 ₽
- Парт-номер 02315204Оптический SFP-модуль Huawei eSFP-GE-SX-MM850SFP, 1 Гбит/с, многомодовое, 850 нмот 1 687 ₽В наличии: 25 шт.
- Парт-номер 02311KNQAOC-кабель Huawei QSFP-100G-AOC-10MQSFP28, 100 Гбит/с, 10 м, AOC-кабельПо запросу
- Парт-номер 02311VGNКабель стекирования Huawei SFP+STACK-CU1M51,5 м, кабель стекированияот 3 616 ₽В наличии: 25 шт.
Похожие позиции серии
- Парт-номер 98012485PoE-коммутатор Huawei CloudEngine S5751-L8LP2J-RUA8 × 1 Гбит/с·2 × 2,5 Гбит/с·PoE+ (802.3at)·внешний адаптерПо запросу
- Парт-номер 98012490PoE-коммутатор Huawei CloudEngine S5751-L8T2HX-RUA8 × 1 Гбит/с·2 × 10 Гбит/с·PoE (802.3af)По запросу
- Парт-номер 98012484PoE-коммутатор Huawei CloudEngine S5751-L8LP2X-RUA8 × 1 Гбит/с·2 × 10 Гбит/с·PoE+ (802.3at)·внешний адаптерПо запросу
- Парт-номер 98012462Коммутатор Huawei CloudEngine S5751-L8T2X-RUA8 × 1 Гбит/с·2 × 10 Гбит/с·без PoE·внешний адаптерПо запросу
Вопрос по позиции
Спросите про совместимость, лицензии или сроки. Ответит инженер.
