PoE-коммутатор Huawei S5751-L8P2HJ-RUA

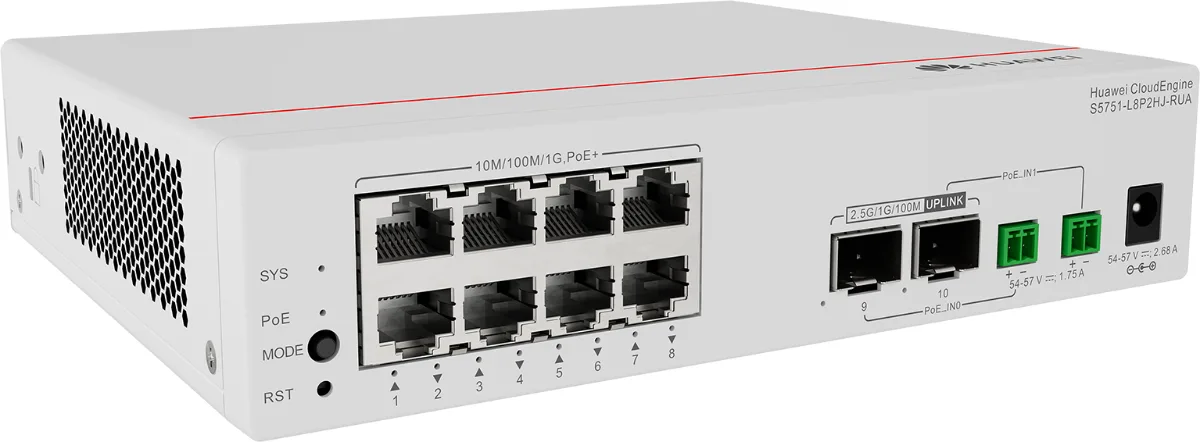

Об устройстве

Исполнение S5751-L8P2HJ-RUA, парт-номер 98012493. Состав: 8 портов 10/100/1000BASE-T с PoE+, 2 комбинированных порта 2.5G SFP, питание PoE по комбинированному кабелю, без вентиляторов.

Фиксированные коммутаторы Ethernet серии S Huawei строит на одной аппаратной платформе: шасси, система питания, система охлаждения и блок управления коммутацией (SCU). Работают они на уровне доступа и агрегации, через них же идёт трафик корпоративной сети.

Первая версия ПО, в которой поддержан этот парт-номер, это V200R024C00 V600R024C00.

Своей версии ПО у удалённого модуля нет. Первая поддержанная версия зависит от версии центрального коммутатора и различается для V200 и V600.

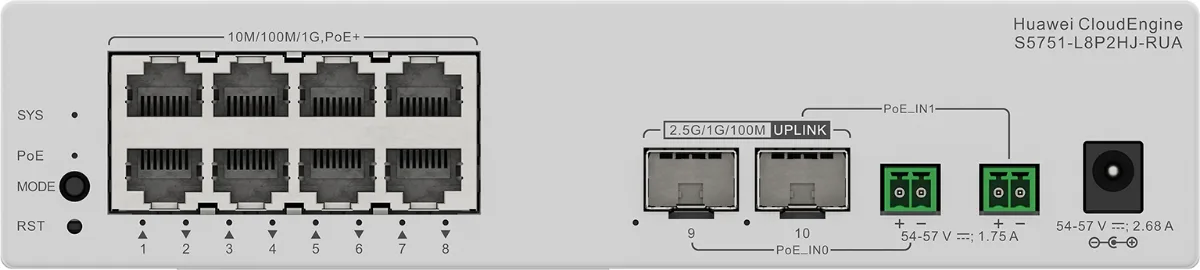

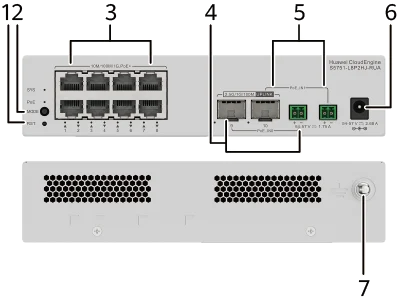

Портовая панель

1. 1Одна кнопка RST. Внимание: чтобы вернуть заводские настройки и перезапустить устройство, удерживайте кнопку не меньше 6 секунд. Чтобы просто перезапустить, нажмите её. Перезапуск прервёт работу сети, нажимайте осознанно.
2. 2Одна кнопка MODE
3. 3Восемь портов 10/100/1000BASE-T с PoE+
4. 4PoE_IN0: пара из комбинированного порта 2.5GE SFP и порта PoE_IN. Комбинированный порт это порт аплинка. Совмещённая схема: комбинированный порт с комбинированным модулем и комбинированным кабелем и данные передаёт, и питание PoE принимает, порт PoE_IN при этом не задействован. Раздельная схема: комбинированный порт с обычным оптическим модулем подключается к волокну кабеля и передаёт данные, а порт PoE_IN разъёмом Phoenix подключается к силовым жилам того же кабеля и принимает питание PoE. Здесь комбинированный порт и порт PoE_IN одной группы, PoE_IN0 или PoE_IN1, работают в паре.
5. 5PoE_IN1: пара из комбинированного порта 2.5GE SFP и порта PoE_IN. Комбинированный порт это порт аплинка. Совмещённая схема: комбинированный порт с комбинированным модулем и комбинированным кабелем и данные передаёт, и питание PoE принимает, порт PoE_IN при этом не задействован. Раздельная схема: комбинированный порт с обычным оптическим модулем подключается к волокну кабеля и передаёт данные, а порт PoE_IN разъёмом Phoenix подключается к силовым жилам того же кабеля и принимает питание PoE. Здесь комбинированный порт и порт PoE_IN одной группы, PoE_IN0 или PoE_IN1, работают в паре.
6. 6Разъём адаптера питания. Адаптер в комплект поставки по умолчанию не входит, его покупают отдельно. Парт-номера: 02221024 (чёрный, 110/220 В), 02222067 (белый, 220 В), 02222067-001 (белый, 220 В)

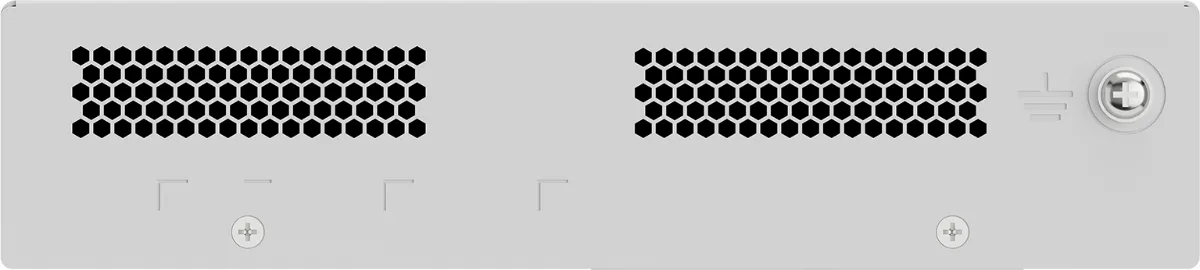

7. 7Винт заземления

Порты и интерфейсы

Индикаторы и кнопки

Набор индикаторов у устройства такой же, как у S5751-L8LP2X-RUA.

Питание и бюджет PoE

Удалённый модуль питается так:

• Питание от внешнего адаптера
• Питание от центрального коммутатора по комбинированному кабелю. Совмещённая схема: комбинированный порт с комбинированным модулем и комбинированным кабелем и данные передаёт, и питание PoE принимает, порт PoE_IN при этом не задействован. Раздельная схема: комбинированный порт с обычным оптическим модулем подключается к волокну кабеля и передаёт данные, а порт PoE_IN разъёмом Phoenix подключается к силовым жилам того же кабеля и принимает питание PoE. Здесь комбинированный порт и порт PoE_IN одной группы, PoE_IN0 или PoE_IN1, работают в паре.

Когда устройство запитано сразу несколькими способами, оно берёт питание от адаптера в первую очередь. Между способами питания работает горячее резервирование. У двух портов аплинка приоритета по умолчанию нет, главным становится тот, что подключился раньше.

Удалённый модуль питает подключённые устройства по PoE. Сколько он отдаёт, зависит от того, как он сам запитан.

Классы в последней колонке это 802.3af по 15,4 Вт на порт и 802.3at по 30 Вт.

Когда удалённый модуль питается от центрального коммутатора, вместе с подключёнными устройствами он должен потреблять не больше 71,3 Вт. Выше этого порога модуль и подключённые к нему устройства отключатся и перезапустятся.

Когда удалённый модуль питается от центрального коммутатора, мощность PoE из таблицы выше он отдаёт только при таких условиях:

• Когда принудительная подача питания выключена, а это состояние по умолчанию, выход PoE центрального коммутатора должен отвечать классу 8 стандарта 802.3bt.
• Когда принудительная подача питания включена командой poe force-power port: выход PoE центрального коммутатора должен отвечать классу 8 стандарта 802.3bt, а расстояние между коммутатором и удалённым модулем должно быть коротким, меньше 8 м, потерями в линии тогда пренебрегают. Если расстояние больше 8 м, а подключённое устройство питают по той наибольшей мощности, что показывает коммутатор, модуль и это устройство могут отключиться и перезапуститься. Выходное напряжение блока питания коммутатора должно быть не ниже 55,5 В.

Сколько удалённый модуль отдаст на PoE на самом деле, считают по длине кабеля от центрального коммутатора до модуля, длине кабеля от модуля до подключённого устройства, наибольшей мощности самого модуля, выходному напряжению PoE центрального коммутатора и классу PoE, который тот выдаёт.

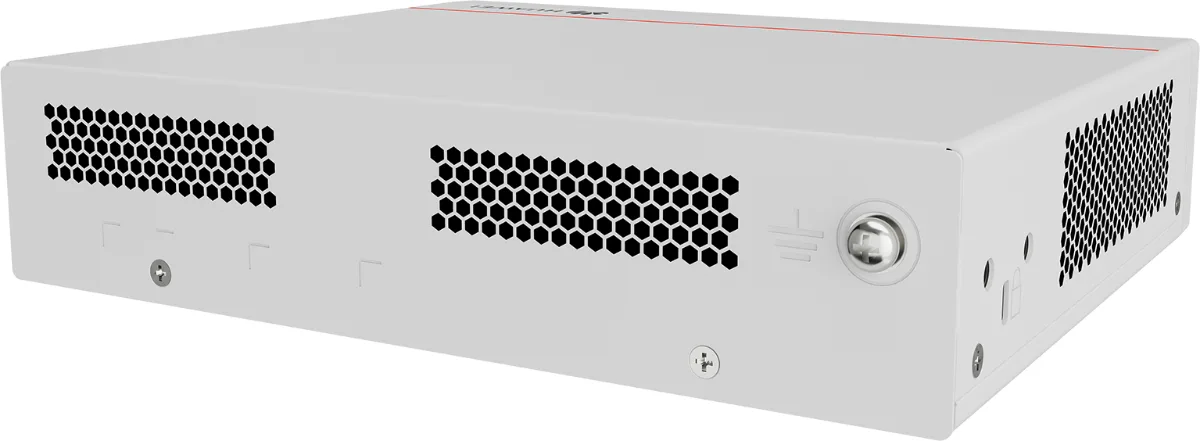

Охлаждение и направление обдува

У удалённого модуля нет вентиляторов, охлаждение пассивное.

Совместимые модули и кабели

Кабель Ethernet

Терминал обслуживания соединяют с консольным портом кабелем Ethernet, дальше устройство обслуживают на месте или удалённо.

Сетевые кабели различают по рабочей частоте и отношению сигнала к шуму. Самые распространённые это категории 5 (Cat 5), 5e (Cat 5e) и 6 (Cat 6): витая пара с разъёмами RJ45 и дальностью до 100 м. Существуют и категории 1, 2, 3, 4, 6a и 7. Чем больше номер категории, тем свежее стандарт, шире полоса пропускания и выше цена.

По наличию экрана кабели делят на STP (экранированная витая пара) и UTP (неэкранированная). Экранированный вариант снижает излучение, закрывает данные от перехвата и защищает линию от внешних электромагнитных помех. При равной категории он быстрее, но дороже и сложнее в укладке. Неэкранированный дешевле, легче, гибче, и на обычных сетях разница почти не проявляется, поэтому в большинстве случаев ставят его. Полный дуплекс на 10 Гбит/с держит только экранированный кабель категории 7.

Кабели Ethernet делятся на прямые и перекрёстные.

• Прямой кабель: витые пары в разъёмах RJ45 на обоих концах обжаты в одном порядке. Прямым кабелем соединяют устройства разных типов, например компьютер и коммутатор.
• Перекрёстный кабель: витые пары в разъёмах RJ45 на концах обжаты в разном порядке. Перекрёстным кабелем соединяют устройства или интерфейсы одного типа, например два компьютера.

Разница между прямым и перекрёстным кабелем сводится к порядку жил, данные оба передают одинаково.

Модели Huawei серии S принимают и прямой, и перекрёстный кабель: порт сам определяет тип кабеля.

Оборудованию по стандарту EN 50121-4 в среде, которую этот стандарт описывает, нужны экранированные кабели Ethernet.

Оптические модули FE SFP/eSFP

Для этой модели: дальность не больше 10 км.

Спецификации этих позиций Huawei в этом документе не приводит: eSFP-FE-LX-SM1310.

Оптические модули GE eSFP

Для этой модели: дальность не больше 10 км.

Спецификации этих позиций Huawei в этом документе не приводит: eSFP-GE-ZX100-SM1550.
