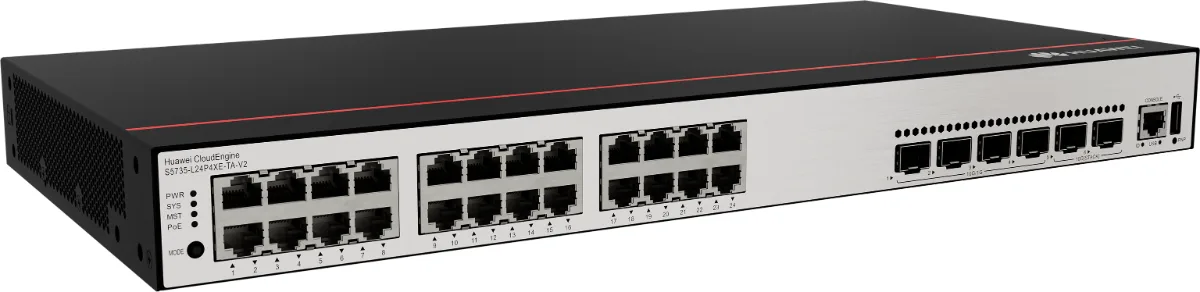

PoE-коммутатор Huawei S5735-L24P4XE-TA-V2
- 24 × 1 Гбит/с
- 4 × 10 Гбит/с
- PoE+ (802.3at)
- блок в комплекте
- Белый импорт. Таможенная декларация на единицу товара, договор с ООО и НДС.
- Более 1 100 проектов, пять инженеров HCIE в штате. Совместимость и конфигурацию проверяем до оплаты.
- Гарантия и сервис по контракту, четыре уровня SLA.
Для какой задачи это исполнение
Экспортная версия ходового двадцатичетырёхпортового коммутатора с питанием по проводу: в прайсе Huawei у артикула стоит пометка о поставках только за пределы Китая. Набор возможностей тот же, что у базовой модели, порты с PoE+, четыре аплинка по 10 Гбит/с и стекирование. Артикул позиции 98012027.
Характеристики словами
Двадцать четыре медных порта 10/100/1000BASE-T с PoE+ по стандарту 802.3at, четыре оптических аплинка SFP+ на 10 Гбит/с и два выделенных порта стекирования. Питание переменного тока, блок в комплекте. Собственное потребление 40,34 Вт, предел с нагруженными портами 496,58 Вт. Вес 2,94 кг, корпус в один юнит глубиной 220 мм.
Что докупить
Модули SFP+ на 10 Гбит/с в аплинки или кабели DAC на короткие линии, стековые кабели при объединении коробок, патч-корды по числу портов. Отдельно уточняем бюджет питания: по этому артикулу вендор в прайсе цифру не приводит, у базового исполнения S5735-L24P4XE-A-V2 она составляет 400 Вт. Подтверждаем по документации при расчёте, до заказа.
Соседние исполнения
Базовое исполнение того же коммутатора это S5735-L24P4XE-A-V2 с бюджетом 400 Вт, оно есть на складе. Гигабитные аплинки при том же питании даёт S5735-L24P4S-A-V2. Экспортный сорокавосьмипортовый вариант без PoE это S5735-L48T4XE-TA-V2. Полный ряд на странице серии S5735 и в категории «Коммутаторы доступа и агрегации».
Наличие и поставка
Артикул заказной, на складе его нет. Базовое исполнение со склада обычно приезжает быстрее, и если спецификация не требует именно этого номера, честнее взять его. Цену и срок называем в расчёте на дату заказа. Ввоз белый: декларация на единицу товара, договор с ООО, НДС. Гарантия и сервис оформляются контрактом, уровень SLA выбирает заказчик.
Вопросы и ответы
Почему бюджет питания не указан в характеристиках
В прайс-листе Huawei у этого артикула строки с бюджетом PoE нет, а выдумывать цифру мы не станем. Косвенный ориентир такой: максимальное потребление 496,58 Вт при собственном 40,34 Вт, и у базового исполнения с той же портовой частью бюджет 400 Вт. Точное значение подтверждаем по документации вендора при расчёте.
Чем это исполнение отличается от базового
Каталожным номером и пометкой о поставках за пределы Китая. Порты, аплинки, стекирование и габариты совпадают, потребление различается на доли ватта. Базовый артикул есть на складе и подтверждается остатком, поэтому при равных требованиях проекта выбирают его, а экспортный берут под конкретную спецификацию.
Зачем коммутатору с PoE аплинки на 10 Гбит/с
Камеры и точки доступа дают заметный поток наверх, особенно когда видео пишется на удалённый сервер. Двадцать четыре порта в пике способны перегрузить гигабитный аплинк, и запись начнёт рваться. Четыре канала по 10 Гбит/с снимают вопрос и оставляют место под увеличение разрешения камер.
Можно ли объединить его в стек с базовым исполнением
Выделенные порты стекирования есть у обоих, значит физически соединение возможно. Но допустимый состав стека вендор задаёт по моделям и версии прошивки, поэтому такую пару мы проверяем по документации при расчёте. Смешивать разные артикулы в одном стеке без проверки не стоит, это типовой источник сюрпризов при вводе в работу.
Что с гарантией
| Количество портов доступа | 24 |
|---|---|
| Скорость портов доступа | 1 Гбит/с |
| Тип портов | медные |
| Порты Uplink | 4 × 10 Гбит/с |
| Скорость Uplink | 10 Гбит/с |
| Количество портов Uplink | 4 |
| Стандарт PoE | PoE+ (802.3at) |
| Комплектность питания | блок в комплекте |
| Тип питания | AC |
| Всего портов, с Uplink | 28 |
| Пропускная способность стека | 80 Гбит/с |
| Типовая мощность, Вт | 40,34 |
| Вес нетто, кг | 2,94 |
| Вес брутто, кг | 3,81 |
| Максимальная мощность, Вт | 496,58 |
| Габариты В×Ш×Г, мм | 43,6 × 442,0 × 220,0 |
| Серия | S5735 |
| Единица поставки | штука |
| Снятие с продажи | 2027-12-31 |
| Окончание поддержки | 2032-12-31 |
Документация Huawei
Об устройстве
Исполнение S5735-L24P4XE-TA-V2, парт-номер 98012027. Состав: S5735-L24P4XE-TA-V2 (24 порта 10/100/1000BASE-T, 4 порта 10GE SFP+, 2 стековых порта 12GE, PoE+, HTM, питание AC, только для зарубежных рынков).
Фиксированные коммутаторы Ethernet серии S Huawei строит на одной аппаратной платформе: шасси, система питания, система охлаждения и блок управления коммутацией (SCU). Работают они на уровне доступа и агрегации, через них же идёт трафик корпоративной сети.
Первая версия ПО, в которой поддержан этот парт-номер, это V600R022C01.

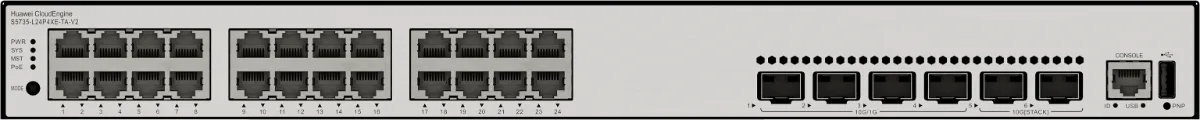

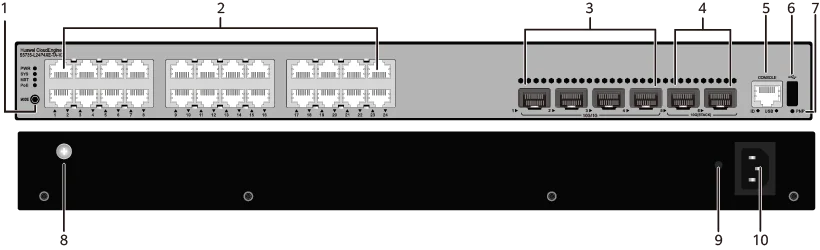

Портовая панель
- 1Одна кнопка MODE
- 2Двадцать четыре порта 10/100/1000BASE-T с PoE+
- 3Четыре порта 10GE SFP+
- 4Два стековых порта
- 5Один консольный порт
- 6Один порт USB
- 7Одна кнопка PNP. Удержание дольше шести секунд сбрасывает настройки к заводским, короткое нажатие перезагружает коммутатор. Перезагрузка прерывает работу сети, поэтому нажимайте кнопку осознанно.

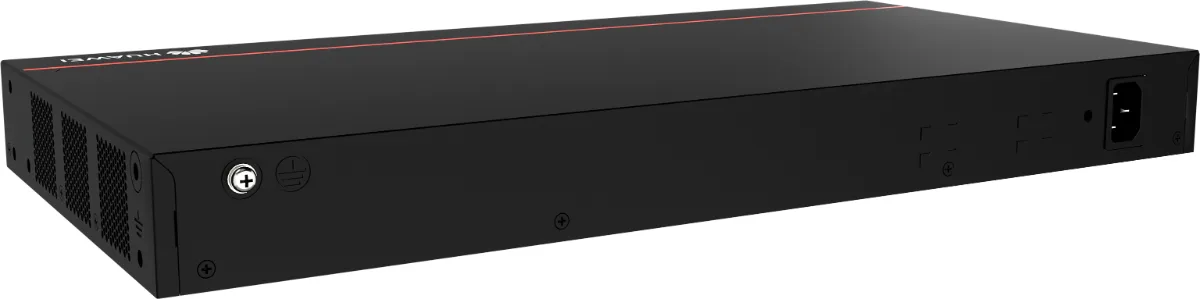

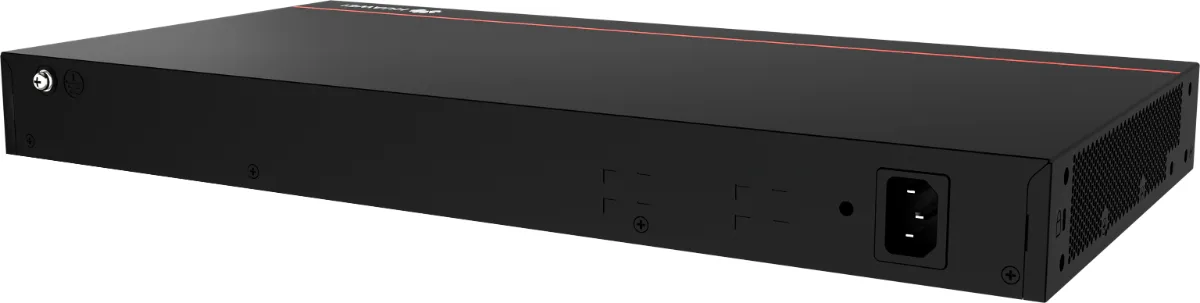

- 8Винт заземления. Работает с кабелем заземления.
- 9Гнездо фиксатора кабеля питания AC. Сам фиксатор в комплект не входит.
- 10Розетка AC. Работает с кабелем питания AC.
Порты и интерфейсы
| Порт | Разъём | Описание | Что подходит |
|---|---|---|---|
| Порт 10/100/1000BASE-T | RJ45 | Порт 10/100/1000BASE-T принимает и передаёт данные на 10, 100 или 1 000 Мбит/с. | Кабель Ethernet |
| Порт 10GE SFP+ | SFP+ | Порт 10GE SFP+ автоматически переходит на 1 000 Мбит/с и передаёт данные на 1 000 Мбит/с или 10 Гбит/с. | Оптические модули GE eSFP, GE-CWDM eSFP, GE-DWDM eSFP, медные модули GE SFP, оптические модули 10GE SFP+, 10GE-CWDM SFP+, 10GE-DWDM SFP+. Начиная с V600R024C00 добавились медные модули 10GE SFP+ и удалённые оптические модули PEN. Медные кабели SFP+ длиной 1 и 3 м: до V600R023C00 только для стека. Кабели AOC SFP+ на 10 м. Выделенные стековые кабели SFP+ длиной 0,5 и 1,5 м, а начиная с V600R023C00 стек на них собирается без настройки. Выделенный стековый кабель SFP+ на 3 м доступен с V600R025C10, тоже только для стека без настройки. |
| Стековый порт | SFP+ | Стековые порты соединяют несколько коммутаторов стековыми кабелями в одно логическое устройство. Настраивать их не нужно. С выделенными кабелями SFP+ длиной 0,5 или 1,5 м скорость одного порта поднимается до 12 Гбит/с по умолчанию. | Медные кабели SFP+ длиной 1 м, выделенные стековые кабели SFP+ длиной 0,5 и 1,5 м |
| Консольный порт | RJ45 | Консольный порт служит для настройки с места. | Консольный кабель |
| Порт USB | USB 2.0 Type A | В порт USB ставят накопитель для обновления коммутатора, переноса конфигурации и других файлов. Поддерживается только USB 2.0. Накопители разных производителей ведут себя по-разному: если один не читается, возьмите другой. | USB-накопитель |

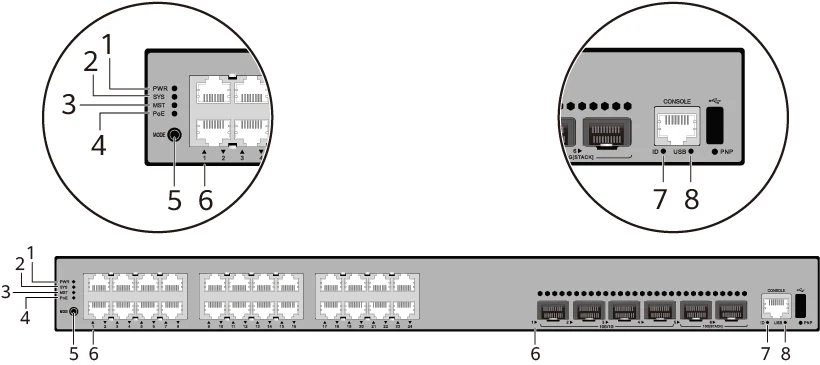

Индикаторы и кнопки
- не горитКоммутатор обесточен.
- зелёный, горит ровноПитание в норме.
- жёлтый, горит ровноПитание не в норме.
- не горитСистема не работает.
- зелёный, мигает быстроСистема запускается.
- зелёный, горит ровноНа этапе подготовки к запуску индикатор SYS горит зелёным не дольше 30 секунд.
- зелёный, мигает медленноСистема работает нормально.
- красный, горит ровноПосле регистрации система работает нештатно, либо есть авария вентилятора или перегрева.
- не горитВ режиме по умолчанию: коммутатор резервный или ведомый в стеке, либо стекирование вообще выключено. В режиме переключения индикаторов: режим стека не выбран.
- зелёный, горит ровноВыбран режим стека. Коммутатор резервный или ведомый, индикаторы портов показывают его номер в стеке.
- зелёный, мигаетВ режиме по умолчанию: коммутатор ведущий в стеке или работает отдельно с включённым стекированием. В режиме переключения индикаторов: выбран режим стека, коммутатор ведущий или одиночный, индикаторы портов показывают его номер в стеке. Через 45 секунд индикаторы возвращаются в режим состояния.
- не горитРежим PoE не выбран.
- зелёный, горит ровноВыбран режим PoE, индикаторы портов показывают состояние PoE на каждом порту.
- -Первое нажатие кнопки переводит индикаторы портов в режим стека, они показывают номер коммутатора в стеке. Второе нажатие переводит их в режим PoE, они показывают состояние PoE на каждом порту. Третье нажатие возвращает режим по умолчанию, где видно наличие соединения и активность. Если в течение 45 секунд кнопку не нажимать, индикаторы сами вернутся в режим по умолчанию, а индикатор PoE погаснет. Начиная с V600R023C00 удержание кнопки шесть секунд запускает первичный вход через веб-интерфейс. Если файла конфигурации нет, система пробует войти в этот режим, и при успехе индикатор режима MST горит зелёным до 45 секунд. Если вход не удался, проверьте, что на устройстве заводские настройки.
Стрелки на корпусе показывают, где какой порт: стрелка вниз это нижний ряд, стрелка вверх верхний.
Значение индикаторов портов зависит от режима. При отказе питания на плате устройства индикаторы последних четырёх оптических портов GE, 10GE или 25GE на передней панели мигают зелёным по кругу с интервалом в секунду, каждый горит по 0,25 секунды.
- не горитИндикатор ID не задействован, состояние по умолчанию.
- синий, горит ровноИндикатор помогает найти нужный коммутатор. Индикатор ID включают и выключают удалённо, чтобы инженер нашёл устройство в стойке.
- не горитНакопитель не вставлен, либо индикатор неисправен.
- зелёный, горит ровноРазвёртывание с USB-накопителя прошло успешно. Если файла конфигурации нет, развёртывание повторяется, и индикатор тоже горит зелёным.
- зелёный, мигаетИдёт развёртывание с USB-накопителя.
- красный, горит ровноРазвёртывание с USB-накопителя не удалось.
- не горитПорт не подключён или выключен.
- зелёный, горит ровноНа порту есть соединение.
- зелёный, мигаетПорт передаёт или принимает данные.
- не горитИндикаторы портов не показывают номер коммутатора в стеке.
- зелёный, горит ровноКоммутатор не ведущий в стеке. Если индикатор порта горит ровно, номер этого порта и есть номер коммутатора в стеке.
- зелёный, мигаетКоммутатор ведущий в стеке. Если индикатор порта мигает, номер этого порта и есть номер коммутатора в стеке.
- не горитПорт не питает подключённое устройство.
- зелёный, горит ровноПорт питает подключённое устройство.
- зелёный, мигаетМощность подключённого устройства выше, чем допускает порт или заданный на нём порог, либо устройство не отвечает стандартам IEEE.
- не горитПорт не подключён или выключен.
- зелёный, горит ровноПорт 10/100/1000BASE-T работает на 10 или 100 Мбит/с. Порт 1GE/10GE SFP+ работает на 1 Гбит/с.
- зелёный, мигаетПорт 10/100/1000BASE-T работает на 1 000 Мбит/с. Порт 1GE/10GE SFP+ работает на 10 Гбит/с. Порт 1000BASE-X работает на 1 000 Мбит/с.
Питание
У коммутатора встроенный блок питания AC, съёмные блоки не поддерживаются. Встроенный блок даёт 400 Вт на PoE: этого хватает на 24 порта по 802.3af или на 13 портов по 802.3at под полной нагрузкой.
Охлаждение и направление обдува
У коммутатора два встроенных вентилятора. Воздух заходит слева и спереди, выходит справа.
При нормальной температуре уровень шума не выходит за нормы для настольной техники. На запуске обороты вентиляторов выше, поэтому шум заметнее.
Схема показывает только направление обдува, вид устройства условный.
Стекирование
Выделенные стековые кабели это тоже медные кабели, они нужны для объединения устройств в стек. Стек на таких кабелях собирается без настройки.
| Модель | Длина | Электрические параметры | Радиус изгиба | Разъём | Парт-номер |
|---|---|---|---|---|---|
| SFP+STACK-CU0M5 | 0,5 м | Пассивный | 25 мм | SFP+ в SFP+ | 02311VGK |
| SFP+STACK-CU1M5 | 1,5 м | Пассивный | 25 мм | SFP+ в SFP+ | 02311VGN |
| SFP+STACK-CU3M | 3 м | Пассивный | 25 мм | SFP+ в SFP+ | 02315LYV |
| SFP28-STACK-CU0M5 | 0,5 м | Пассивный | 35 мм | SFP28 в SFP28 | 02315BQJ |
| SFP28-STACK-CU1M5 | 1,5 м | Пассивный | 35 мм | SFP28 в SFP28 | 02315BQK |
| SFP28-STACK-CU3M | 3 м | Пассивный | 35 мм | SFP28 в SFP28 | 02315LYU |
| QSFP-100G-CU2M | 2 м | Пассивный | 45 мм | QSFP28 в QSFP28 | 02313HVK |
Совместимые модули и кабели
Кабель Ethernet
Кабелем Ethernet терминал обслуживания подключают к консольному порту устройства для местного или удалённого обслуживания.
Сетевые кабели различают по рабочей частоте и отношению сигнала к шуму. Самые распространённые это категории 5 (Cat 5), 5e (Cat 5e) и 6 (Cat 6): витая пара с разъёмами RJ45 и дальностью до 100 м. Существуют и категории 1, 2, 3, 4, 6a и 7. Чем больше номер категории, тем свежее стандарт, шире полоса пропускания и выше цена.
По наличию экрана кабели делят на STP (экранированная витая пара) и UTP (неэкранированная). Экранированный вариант снижает излучение, закрывает данные от перехвата и защищает линию от внешних электромагнитных помех. При равной категории он быстрее, но дороже и сложнее в укладке. Неэкранированный дешевле, легче, гибче, и на обычных сетях разница почти не проявляется, поэтому в большинстве случаев ставят его. Полный дуплекс на 10 Гбит/с держит только экранированный кабель категории 7.
| Категория кабеля | Где применяется | Рабочая частота | Максимальная скорость | Дальность |
|---|---|---|---|---|
| Cat 5 | сети 100Base-T и 10Base-T | от 1 до 100 МГц | 100 Мбит/с | 100 м |
| Cat 5e | сети 1000Base-T | от 1 до 100 МГц | 1 000 Мбит/с | 100 м |
| Cat 6 | сети 1000Base-T | от 1 до 250 МГц | 1 000 Мбит/с | 100 м |
| Cat 6a | сети 10GBase-T | от 1 до 500 МГц | 10 Гбит/с | 100 м |
| Cat 7 | сети 10GBase-T | от 1 до 600 МГц | 10 Гбит/с | 100 м |
Кабели Ethernet делятся на прямые и перекрёстные.
- Прямой кабель: витые пары в разъёмах RJ45 на обоих концах обжаты в одном порядке. Прямым кабелем соединяют устройства разных типов, например компьютер и коммутатор.
- Перекрёстный кабель: витые пары в разъёмах RJ45 на концах обжаты в разном порядке. Перекрёстным кабелем соединяют устройства или интерфейсы одного типа, например два компьютера.
Разница между прямым и перекрёстным кабелем сводится к порядку жил, данные оба передают одинаково.
Коммутаторы Huawei серии S работают и с прямым, и с перекрёстным кабелем: порты сами подстраиваются под тип кабеля.
Если оборудование по стандарту EN 50121-4 работает в условиях, которые тот же стандарт описывает, ставьте экранированные кабели Ethernet.
Оптические модули GE eSFP
| Модуль | Парт-номер | Стандарт | Разъём | Волокно | Скорость | Дальность |
|---|---|---|---|---|---|---|
| LE2MGSC40DE0 | 02310KVV | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| LE2MGSC40ED0 | 02310KVU | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| S-SFP-GE-LH40-SM1310 | 02317346 | 1000BASE-EX (нестандартный) | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| S-SFP-GE-LH40-SM1550 | 02317347 | нестандартный | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| S-SFP-GE-LH80-SM1550 | 02317348 | 1000BASE-ZX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 80 км |
| SFP-GE-BXU1-SC | 02310TQH | нестандартный | SC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-EX-C | 02312UUD | 1000BASE-EX (нестандартный) | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| SFP-GE-LX-SM1310 | 02315200 | 1000BASE-LX10/LH | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-LX-SM1310-BIDI | 02315285 | 1000BASE-BX10 | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-LX-SM1490-BIDI | 02315286 | 1000BASE-BX10 | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-LX10-C | 02312UUC | 1000BASE-LX10/LH | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-SX-C | 02312UUB | 1000BASE-SX | LC | многомодовое | 1 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км; многомодовое (OM3/OM4): 1 км |
| SFP-GE-ZBXD1 | 02311DDB | нестандартный | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 80 км |
| SFP-GE-ZBXU1 | 02311DDC | нестандартный | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 80 км |
| eSFP-GE-SX-MM850 | 02315204 | 1000BASE-SX | LC | многомодовое | 1 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км; многомодовое (OM3/OM4): 1 км |
| OGSC10DD0 | 02310LJH | 1000BASE-LX10/LH | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| OGSC40DD0 | 02310LJJ | нестандартный | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| OGSM01880 | 02310LJG | 1000BASE-SX | LC | многомодовое | 1 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км |
| SFP-GE-BX-D1-I | 02311DMA | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-BX-U1-I | 02311DMF | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-BX40-D-I | 02312TMC | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| SFP-GE-BX40-U-I | 02312TMB | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| eSFP-GE-SX-MM850 | 02313URD | 1000BASE-SX | LC | многомодовое | 1 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км; многомодовое (OM3/OM4): 1 км |
| SFP-GE-LX-SM1310 | 02313URF | 1000BASE-LX10/LH | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-SX-C | 02314KKF | 1000BASE-SX | LC | многомодовое | 1 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км; многомодовое (OM3/OM4): 1 км |
| SFP-GE-LX-SM1310-BIDI | 02314KKJ | 1000BASE-BX10 | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-LX-SM1490-BIDI | 02314KKH | 1000BASE-BX10 | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-ER-I | 02315RHK | нестандартный | LC | одномодовое | от 125 Мбит/с до 2,67 Гбит/с | одномодовое волокно: 40 км |
Спецификации этих позиций Huawei в этом документе не приводит: eSFP-GE-ZX100-SM1550.
Медные модули GE SFP
| Модуль | Парт-номер | Стандарт | Разъём | Волокно | Скорость | Дальность |
|---|---|---|---|---|---|---|
| SFP-1000BaseT | 02314171 | 1000BASE-T | RJ45 | - | 10 Мбит/с, 100 Мбит/с, 1 Гбит/с | кабель Ethernet: 0,1 км |
| SFP-1000BaseT | 02313URG | 1000BASE-T | RJ45 | - | 10 Мбит/с, 100 Мбит/с, 1 Гбит/с | кабель Ethernet: 0,1 км |
| SFP-1000BaseT-G2 | 02314BDD | 1000BASE-T | RJ45 | - | 10 Мбит/с, 100 Мбит/с, 1 Гбит/с | кабель Ethernet: 0,1 км |
Оптические модули 10GE SFP+
| Модуль | Парт-номер | Стандарт | Разъём | Волокно | Скорость | Дальность |
|---|---|---|---|---|---|---|
| OSX010000 | 02318170 | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| OSX040N01 | 02310CNF | 10GBASE-ER | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 40 км |
| SFP-10G-ER-1310 | 02311RLX | нестандартный, совместим с 10Gbase-ER | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 40 км |
| SFP-10G-ER-C | 02312UUH | 10GBASE-ER | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 40 км |
| SFP-10G-ER-SM1270-BIDI | 02311BJC | 10GBASE-BX | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 40 км |
| SFP-10G-ER-SM1330-BIDI | 02311BJB | 10GBASE-BX | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 40 км |
| SFP-10G-LR-C | 02312UUG | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-SR-C | 02312UUE | 10GBASE-SR | LC | многомодовое | 10 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,026 км; многомодовое (OM1): 0,033 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,066 км; многомодовое (OM2): 0,082 км; многомодовое (OM3): 0,3 км; многомодовое (OM4): 0,4 км |
| SFP-10G-USR | 02310MNW | 10GBASE-USR (нестандартный) | LC | многомодовое | 10 Гбит/с | многомодовое (OM3): 0,1 км |
| SFP-10G-ZR | 02310SNN | 10GBASE-ZR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 80 км |
| OSX010000 | 02313URK | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-USR | 02313URN | 10GBASE-USR (нестандартный) | LC | многомодовое | 10 Гбит/с | многомодовое (OM3): 0,1 км |
| SFP+10GE-LH10-SM1310 | 02311MUU | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-BXD1 | 02310QDT | 10GBASE-BX | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-BXU1 | 02310QBJ | 10GBASE-BX | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-SR | 02311SKW | 10GBASE-SR | LC | многомодовое | 10 Гбит/с | многомодовое (OM3): 0,3 км |
| SFP-10G-iLR | 02311BJJ | 10GBASE-iLR (нестандартный) | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 1,4 км |
| SFP-10G-iLR-C | 02312UUF | 10GBASE-iLR (нестандартный) | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 1,4 км |
| SFP-10G-LR-I | 02313ABG | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| OSX040N01 | 02314KKG | 10GBASE-ER | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 40 км |
| SFP-10G-LR | 02313URL | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-LR-C | 02314KKE | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-LR | 02310QDJ | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-LR-I | 02314LBW | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-ZR-BXD1 | 02315GJC | 10GBASE-ZR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 80 км |
| SFP-10G-ZR-BXU1 | 02315GJB | 10GBASE-ZR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 80 км |
| SFP-10G-LR | 02315NNR | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
Спецификации этих позиций Huawei в этом документе не приводит: OMXD30000 (02318169), OMXD30000 (02313URC).
Медные модули 10GE SFP+
Для этой модели: начиная с версии V600R024C00.
- SFP-10GBaseT-SR
Оптические модули 10GE-CWDM SFP+
| Модуль | Парт-номер | Стандарт | Разъём | Волокно | Скорость | Дальность |
|---|---|---|---|---|---|---|
| SFP-10G-ZCW1471 | 02310SSG | 10G-CWDM | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 70 км |
| SFP-10G-ZCW1491 | 02310SSF | 10G-CWDM | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 70 км |
| SFP-10G-ZCW1511 | 02310SSE | 10G-CWDM | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 70 км |
| SFP-10G-ZCW1531 | 02310SSD | 10G-CWDM | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 70 км |
| SFP-10G-ZCW1551 | 02310SSC | 10G-CWDM | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 70 км |
| SFP-10G-ZCW1571 | 02310SSB | 10G-CWDM | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 70 км |
| SFP-10G-ZCW1591 | 02310SSA | 10G-CWDM | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 70 км |
| SFP-10G-ZCW1611 | 02310SRY | 10G-CWDM | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 70 км |
Оптические модули 10GE-DWDM SFP+
- SFP-10G-ZDWT
Габариты, монтаж и условия эксплуатации
| Параметр | Значение |
|---|---|
| Габариты без упаковки В×Ш×Г, мм | Базовые габариты без выступающих частей: 43,6 × 442,0 × 220,0 мм. Наибольшие габариты, где глубина считается от портов до выступов сзади: 43,6 × 442,0 × 227,0 мм |
| Габариты с упаковкой В×Ш×Г, мм | 90,0 × 550,0 × 360,0 мм |
| Вес без упаковки, кг | 2,94 кг |
| Вес с упаковкой, кг | 3,81 кг |
| Шум при обычной температуре, звуковая мощность, дБ(А) | 49,3 дБ(А) |
| Шум при обычной температуре, звуковое давление, дБ(А) | 37,3 дБ(А) |
| Рабочая температура, °C | от −5 до +50 °C |
| Допустимая скорость изменения температуры, °C | На высоте от 1800 до 5 000 м предельная рабочая температура падает на 1 °C с каждыми 220 м подъёма. При температуре ниже 0 °C устройство не запускается. |
| Температура хранения, °C | от −40 до +70 °C |
| Рабочая влажность | от 5 до 95%, без конденсата |
| Рабочая высота над уровнем моря, м | от 0 до 5 000 м |
| Высота хранения, м | от 0 до 5 000 м |
Технические характеристики
| Параметр | Значение |
|---|---|
| Высота корпуса, U | 1 U |
| Материал корпуса | Металл |
| Типовая мощность, Вт | 40,34 Вт |
| Типовое тепловыделение, БТЕ/ч | 137,64 БТЕ/ч |
| Максимальная мощность, Вт | Без PoE: 55,90 Вт. С полной нагрузкой PoE: 496,58 Вт, из них 400 Вт на PoE |
| Максимальное тепловыделение, БТЕ/ч | Без PoE: 190,74. С полной нагрузкой PoE: 1694,38 |
| Мощность без нагрузки, Вт | 29,67 Вт |
| Наработка на отказ, лет | 58,27 |
| Наличие | > 0,99999 |
| Число слотов карт расширения | 0 |
| Число слотов питания | 0 |
| Число вентиляторных модулей | 2 |
| Резервирование питания | Не поддерживается |
| Тип питания | Встроенный блок AC |
| Номинальное входное напряжение, В | Вход AC: от 100 до 240 В, 50/60 Гц. Вход HVDC: 240 В |
| Диапазон входного напряжения, В | Вход AC: от 90 до 290 В, от 45 до 65 Гц. Вход HVDC: от 190 до 290 В |
| Наибольший входной ток, А | 6 А |
| Оперативная память | 2 ГБ |
| Флеш-память | Объём: 1 ГБ |
| Консольный порт | RJ45 |
| Порт управления ETH | Не поддерживается |
| USB | Поддерживается |
| RTC | Не поддерживается |
| Вход RPS | Не поддерживается |
| Защита от импульсов по портам, кВ | Синфазная помеха: ±7 кВ |
| Защита от импульсов по питанию, кВ | Дифференциальная помеха: ±6 кВ, синфазная: ±6 кВ |
| Степень защиты оболочки | IP20 |
| Тип вентиляторов | Встроенный |
| Охлаждение | Воздушное охлаждение с автоматической регулировкой оборотов |
| Направление обдува | Забор воздуха слева и спереди, выброс справа |
| PoE | Поддерживается |
| Сертификация | Сертификация по ЭМС, безопасности и производству |
Совместимые комплектующие
- Парт-номер 02310QBJОптический SFP-модуль Huawei SFP-10G-BXU1SFP+, 10 Гбит/с, одномодовое, 1270 нмот 7 358 ₽
- Парт-номер 02310QDTОптический SFP-модуль Huawei SFP-10G-BXD1SFP+, 10 Гбит/с, одномодовое, 1330 нмот 7 358 ₽
- Парт-номер 02315204Оптический SFP-модуль Huawei eSFP-GE-SX-MM850SFP, 1 Гбит/с, многомодовое, 850 нмот 1 687 ₽В наличии: 25 шт.
- Парт-номер 02311KNQAOC-кабель Huawei QSFP-100G-AOC-10MQSFP28, 100 Гбит/с, 10 м, AOC-кабельПо запросу
- Парт-номер 02311VGNКабель стекирования Huawei SFP+STACK-CU1M51,5 м, кабель стекированияот 3 616 ₽В наличии: 25 шт.
Похожие позиции серии
- Парт-номер 98012429Коммутатор Huawei CloudEngine S5735-S24T8J4XEZ-V224 × 1 Гбит/с·4 × 10 Гбит/с + 8 × 2,5 Гбит/с·без PoE·без блока питанияПо запросу
- Парт-номер 98012657Коммутатор Huawei CloudEngine S5735-S24J4XE-V224 × 2,5 Гбит/с·4 × 10 Гбит/с·без PoE·без блока питанияПо запросу
- Парт-номер 98012030PoE-коммутатор Huawei CloudEngine S5735-S24P4XE-V224 × 1 Гбит/с·4 × 10 Гбит/с·PoE+ (802.3at)·без блока питанияот 86 776 ₽В наличии: 85 шт.
- Парт-номер 98012240PoE-коммутатор Huawei CloudEngine S5735-S24HS4XE-V224 × 1 Гбит/с·4 × 10 Гбит/с·PoE++ (802.3bt)·без блока питанияПо запросу
Вопрос по позиции
Спросите про совместимость, лицензии или сроки. Ответит инженер.
