Коммутатор Huawei S5731I-L16T2S2XN
- 16 × 1 Гбит/с
- 2 × 10 Гбит/с + 2 × 1 Гбит/с
- без PoE
- без блока питания
- Белый импорт. Таможенная декларация на единицу товара, договор с ООО и НДС.
- Более 1 100 проектов, пять инженеров HCIE в штате. Совместимость и конфигурацию проверяем до оплаты.
- Гарантия и сервис по контракту, четыре уровня SLA.

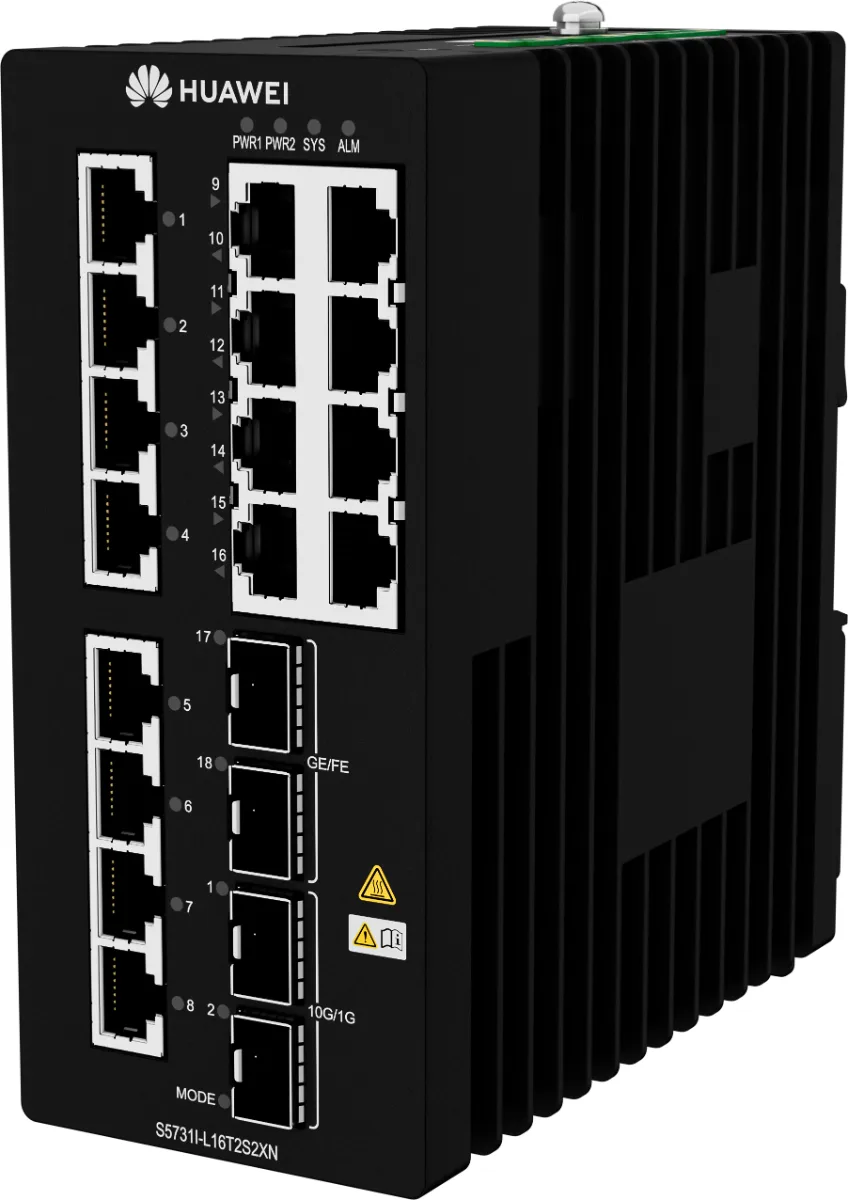

Коммутатор уровня доступа Huawei CloudEngine S5731I-L16T2S2XN. Подключает пользователей и оборудование к сети и собирает трафик на уровень выше. Порты доступа идут к оборудованию, порты Uplink к агрегации или к ядру. Габариты 150 × 66 × 133 мм (по документации Huawei (Hardware Description и даташит серии)). Вес нетто 1,32 кг, брутто 1,7 кг. Типовая мощность 17,88 Вт, максимальная при полной нагрузке 22,2 Вт. Степень защиты корпуса IP40. В серии S5731 это исполнение отличает количество портов доступа: 16; скорость портов доступа: 1 Гбит/с; порты Uplink: 2 × 10 Гбит/с, 2 × 1 Гбит/с; стандарт PoE: нет; тип портов: медные. В комплект не входит: блок питания.
Характеристики коротко
Полный список в таблице ниже. Для подбора важны количество портов доступа 16; порты uplink 2 × 10 Гбит/с; 2 × 1 Гбит/с; скорость uplink 10 Гбит/с, 1 Гбит/с; количество портов uplink 4. В карточке указаны ещё комплектность питания без блока питания; всего портов 20 с Uplink; габариты в×ш×г 150,0 × 66,0 × 133,0 мм. Эти значения взяты из товарного имени, из фактов позиции и из прайс-листа Huawei, то есть из источников производителя, а не из общего описания серии.
Совместимость
С этой позицией берут Оптический SFP-модуль SFP-10G-BXU1, Оптический SFP-модуль SFP-10G-BXD1, Оптический SFP-модуль eSFP-GE-SX-MM850. Полный список совместимых комплектующих собран ниже на странице: там видно, что уже проверено на совместимость, а что придётся согласовать отдельно.
Установка
По монтажу: мощность 17,88 Вт закладывается в расчёт питания и охлаждения; вес брутто 1,7 кг, это важно для расчёта доставки.
Что проверяем до отгрузки
Сверяем парт-номер 98012425 с маркировкой на коробке и на самом изделии, проверяем целостность упаковки и пломб, комплектность по спецификации вендора. Позиции, которые ставятся в работающую сеть, прогоняем на стенде и проверяем версию программного обеспечения. Расхождение с заказом ловится у нас, а не у вас на объекте.
Поставка
Позиция идёт под заказ: срок и цену подтверждаем при расчёте. Возим белым импортом, таможенная декларация оформляется на единицу товара, договор с ООО и НДС.
Гарантия и документы
На позицию 98012425 даём гарантию по контракту: срок и уровень сервиса фиксируются в договоре, доступны четыре уровня SLA вплоть до замены на следующий рабочий день. Комплект документов полный: таможенная декларация на единицу товара, договор с ООО, счёт с НДС, закрывающие документы после поставки. Это важно для позиций, которые идут в проект с приёмкой и в тендерную отчётность.
Жизненный цикл
Huawei прекращает выпуск модели 31 декабря 2029. Вендорская поддержка заявлена до 31 декабря 2034. Для расширения и замены в работающей сети позиция доступна, для нового проекта имеет смысл сравнить её с актуальной серией.
Вопросы и ответы
Что входит в поставку этой позиции
Поставляется сама позиция 98012425 в заводской упаковке. Дополнительные кабели, модули и лицензии в комплект не входят, их считают отдельной строкой. Точный состав под вашу конфигурацию инженеры подтверждают в расчёте вместе с ценой и сроком.
Подойдёт ли эта позиция к моему оборудованию
Совместимость зависит не только от модели, но и от версии программного обеспечения, свободных слотов и схемы питания. Пришлите модель и текущую конфигурацию: инженеры HCIE сверят её до оплаты и скажут, что встанет без переделок, а что потребует замены.
Сколько ждать поставку и как оформляется сделка
Позиция идёт под заказ. Срок считаем по текущей доступности у вендора и подтверждаем в расчёте вместе с ценой. Возим белым импортом: таможенная декларация оформляется на единицу товара, договор заключаем с ООО, работаем с НДС. Закрывающие документы отдаём полным комплектом.
Что значат даты EOM и EOS для этой позиции
Huawei прекращает выпуск модели 31 декабря 2029. Вендорская поддержка заявлена до 31 декабря 2034. Для расширения и ремонта работающей сети это рабочий вариант: запас на складах и на вторичном рынке есть, а совместимость с уже установленным оборудованием гарантирована. Для нового проекта лучше сравнить с актуальной серией.
| Количество портов доступа | 16 |
|---|---|
| Скорость портов доступа | 1 Гбит/с |
| Тип портов | медные |
| Порты Uplink | 2 × 10 Гбит/с; 2 × 1 Гбит/с |
| Скорость Uplink | 10 Гбит/с, 1 Гбит/с |
| Количество портов Uplink | 4 |
| Стандарт PoE | нет |
| Комплектность питания | без блока питания |
| Всего портов, с Uplink | 20 |
| Класс защиты | IP40 |
| Типовая мощность, Вт | 17,88 |
| Вес нетто, кг | 1,32 |
| Вес брутто, кг | 1,7 |
| Максимальная мощность, Вт | 22,2 |
| Габариты В×Ш×Г, мм | 150,0 × 66,0 × 133,0 |
| Серия | S5731 |
| Заказывается отдельно | блок питания |
| Единица поставки | штука |
| Снятие с продажи | 2029-12-31 |
| Окончание поддержки | 2034-12-31 |
Документация Huawei
Об устройстве
Исполнение S5731I-L16T2S2XN, парт-номер 98012425. Состав: S5731I-L16T2S2XN (16 портов 10/100/1000BASE-T, 2 порта GE SFP, 2 порта 10GE SFP+, крепление на DIN-рейку, два резервируемых ввода питания от 9,6 до 60 В DC, без вентиляторов, без блока питания).
Все фиксированные коммутаторы Ethernet серии S собраны на общей аппаратной платформе. В неё входят шасси, система питания, система охлаждения и блок управления коммутацией (SCU). Место таких коммутаторов в сети это уровень доступа и агрегации, через них проходит трафик корпоративной сети.
Первая версия ПО, в которой поддержан этот парт-номер, это V600R024C00.
Промышленные коммутаторы серии S5731I-L работают в двух режимах управления:
- Управление через веб: устройством управляют и обслуживают его через веб-интерфейс, по умолчанию работает именно этот режим. Подробности в документации Huawei по серии CloudEngine S5731I, раздел управления через веб.
- Упрощённый режим управления: устройство работает удалённым модулем RU, а управляет им центральный коммутатор. Подробности в документации Huawei по сериям CloudEngine S3700, S5700 и S6700, руководство по настройке, раздел управления системой.

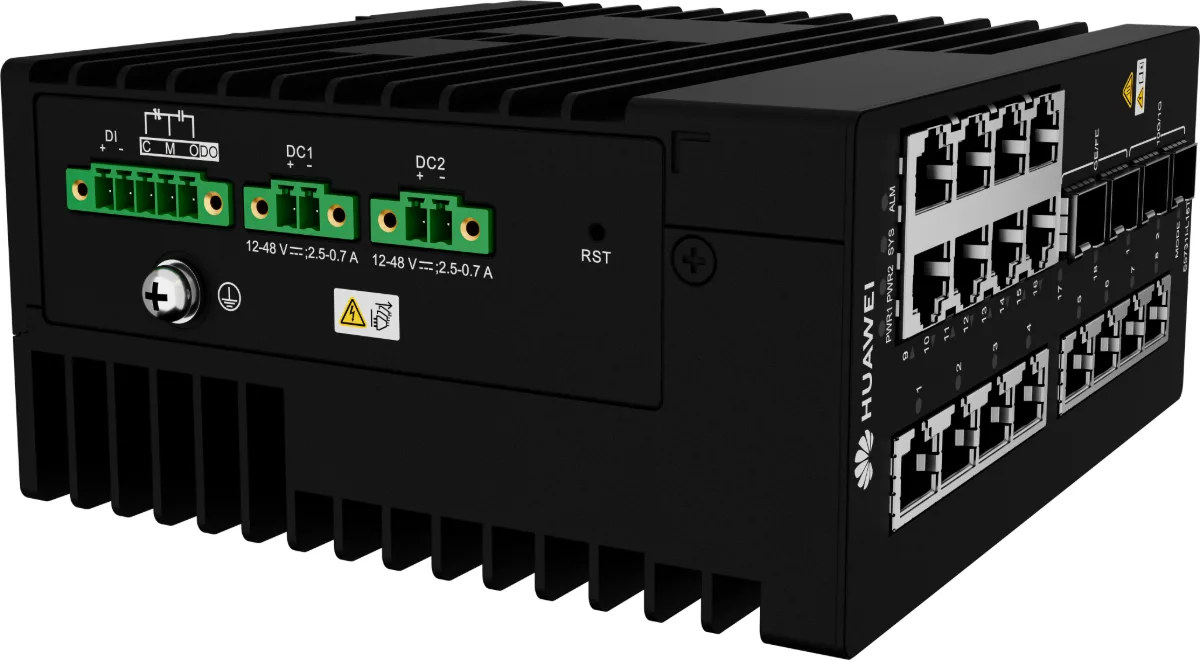

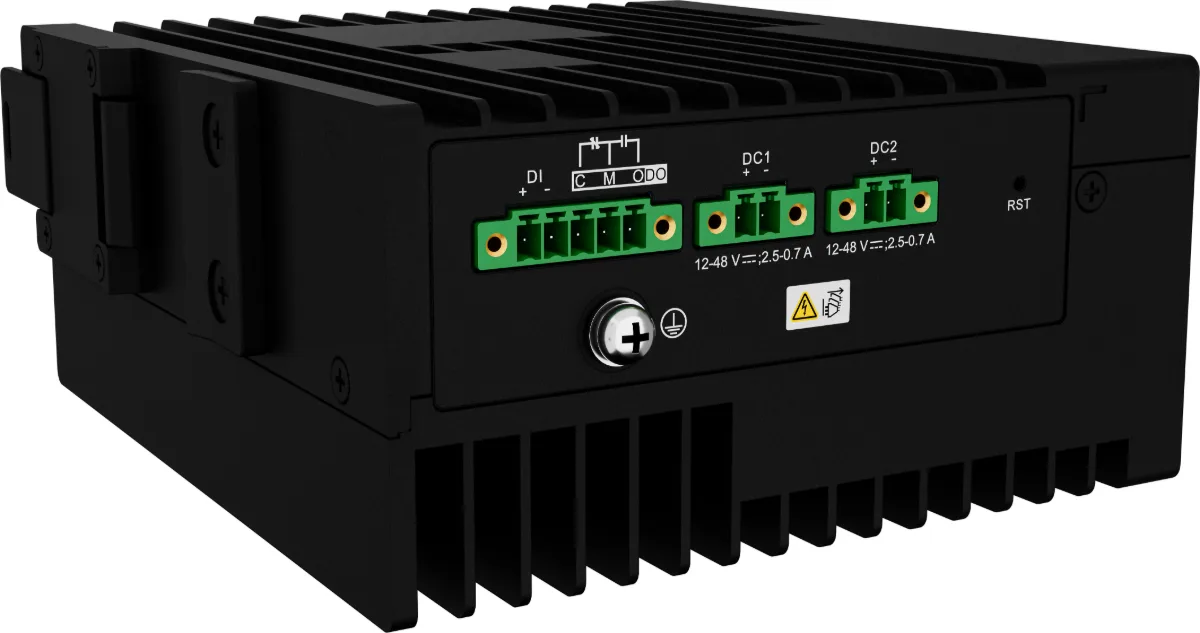

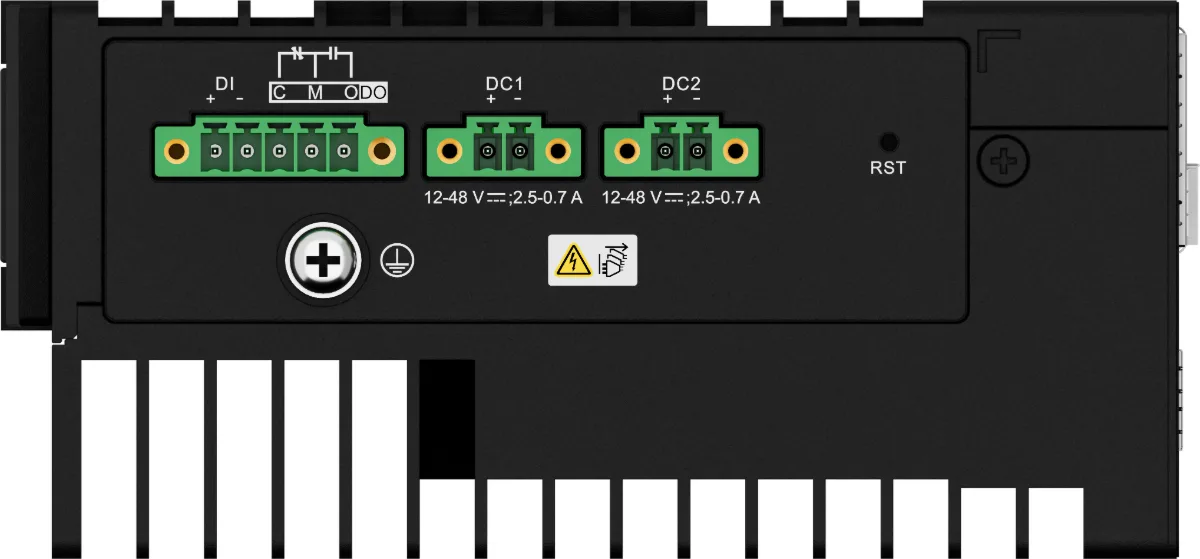

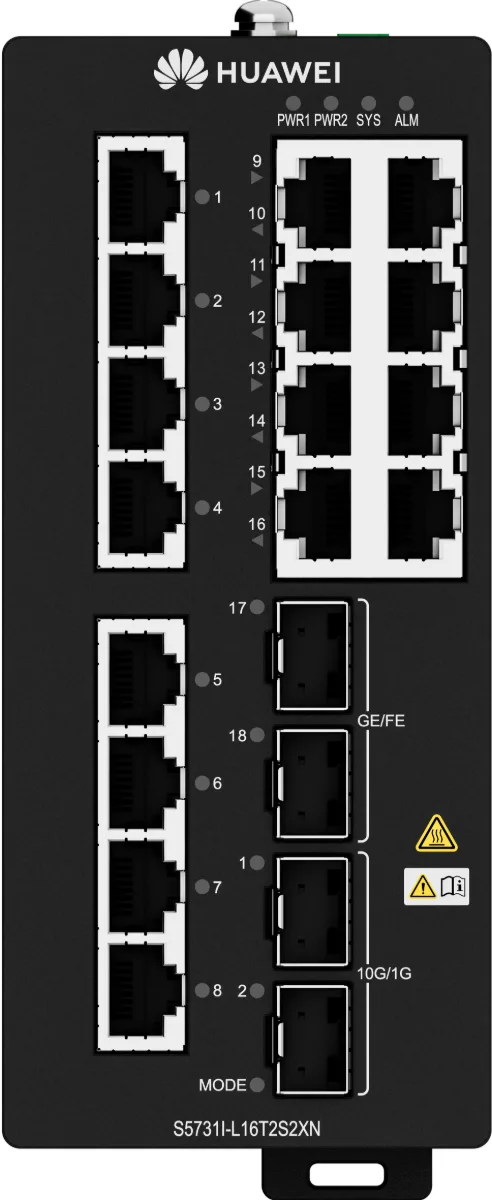

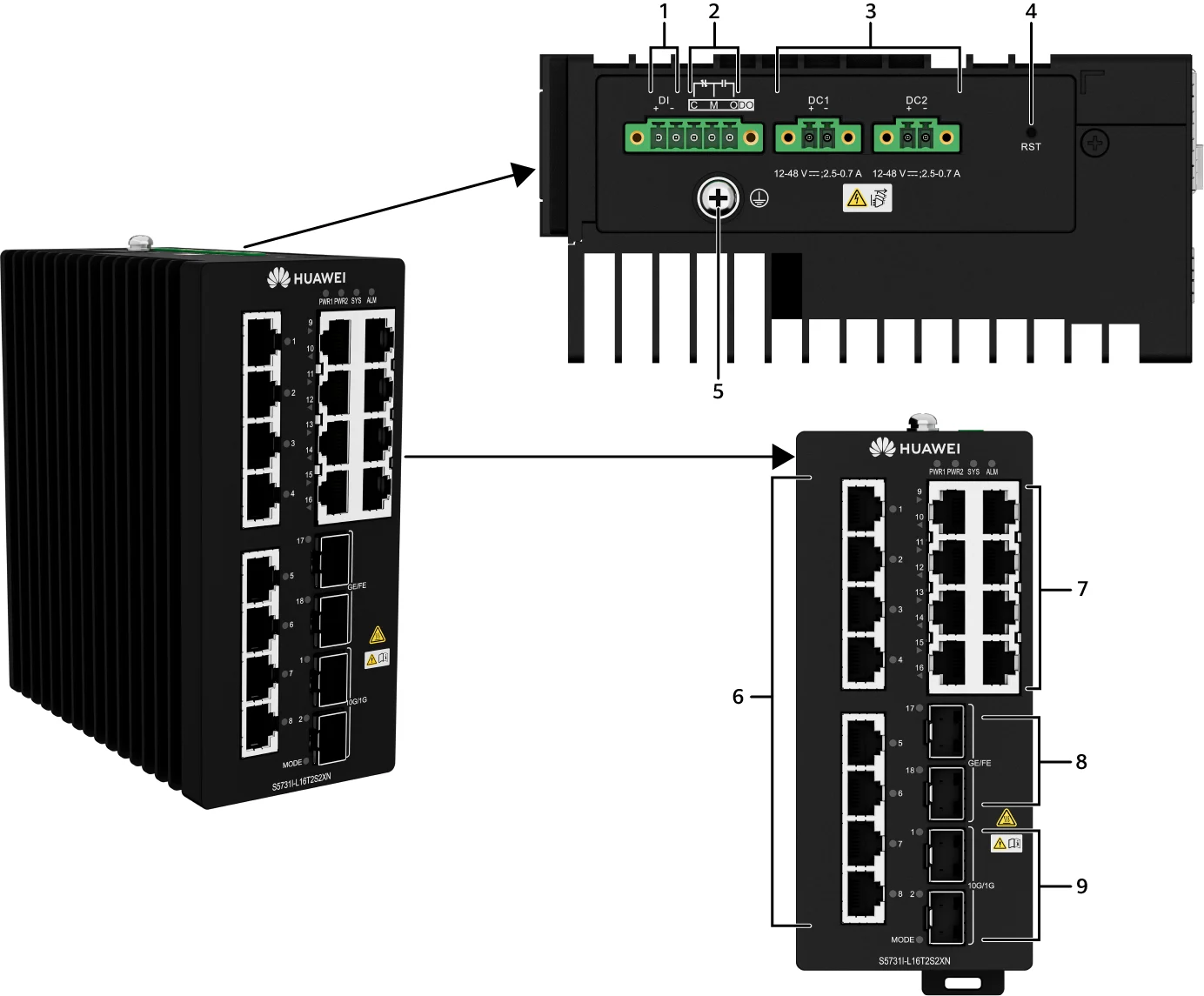

Портовая панель
| 1 | Один порт DI. Работает с пятиконтактным разъёмом Phoenix из комплекта вспомогательных материалов. | 2 | Один порт DO. Работает с пятиконтактным разъёмом Phoenix из комплекта вспомогательных материалов. |
|---|---|---|---|
| 3 | Два входных порта питания DC. Подходящие внешние блоки питания: PAC60S12-AN, PAC36S24-CN | 4 | Одна кнопка RST. Внимание: чтобы перезапустить устройство, удерживайте кнопку меньше 6 секунд. Чтобы вернуть заводские настройки, удерживайте дольше 6 секунд. |
| 5 | Винт заземления. Работает с кабелем заземления. | 6 и 7 | Шестнадцать портов 10/100/1000BASE-T |
| 8 | Два порта 1000BASE-X | 9 | Два порта 10GE SFP+. В режиме упрощённого управления порты восходящие. Когда настройки MACsec приходят с центрального устройства, порты RU 1 и 2 соответствуют индексам портов 19 и 20 на центральном устройстве. |
Порты и интерфейсы
| Порт | Разъём | Описание | Что подходит |
|---|---|---|---|
| Порт 10/100/1000BASE-T | RJ45 | Медный порт 10/100/1000BASE-T принимает и передаёт данные на 10, 100 или 1 000 Мбит/с. | Кабель Ethernet |
| Порт 1000BASE-X | SFP | Порт 1000BASE-X передаёт и принимает данные на 1 000 или 100 Мбит/с. | Промышленные оптические модули |
| Оптический порт 10GE SFP+ | SFP+ | Оптический порт 10GE SFP+ автоматически переходит на 1 000 Мбит/с и передаёт данные на 1 000 Мбит/с или 10 Гбит/с. | Промышленные оптические модули (только на скорость 10 Гбит/с и дальность до 10 км), выносные оптические модули PEN (с версии V600R024C10) |

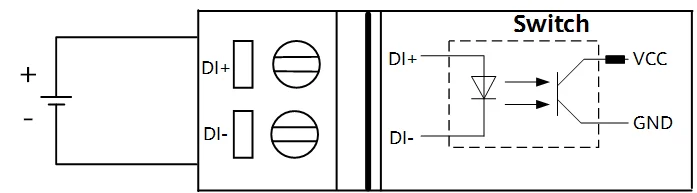

| Порт дискретного входа | Клеммник Phoenix, 1 × 5 контактов | Порт DI принимает сигналы по уровню. Состояние 1: от 9,6 до 30 В. Состояние 0: от −30 до +3 В | Клеммник Phoenix, 1 × 5 контактов |

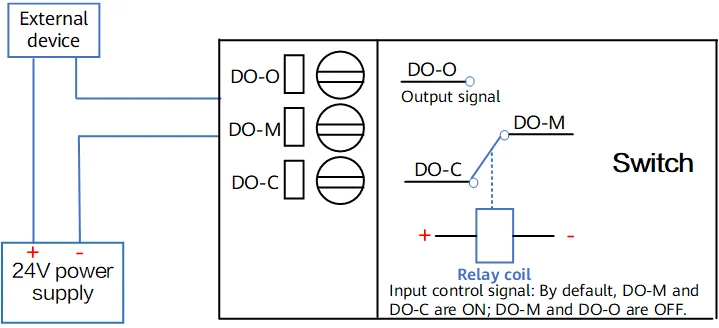

| Порт дискретного выхода | Клеммник Phoenix, 1 × 5 контактов | Порт дискретного выхода подаёт сигналы, по которым подключённое устройство выполняет действия. Тип сигнала пассивный, логический: замкнуто или разомкнуто | Клеммник Phoenix, 1 × 5 контактов |

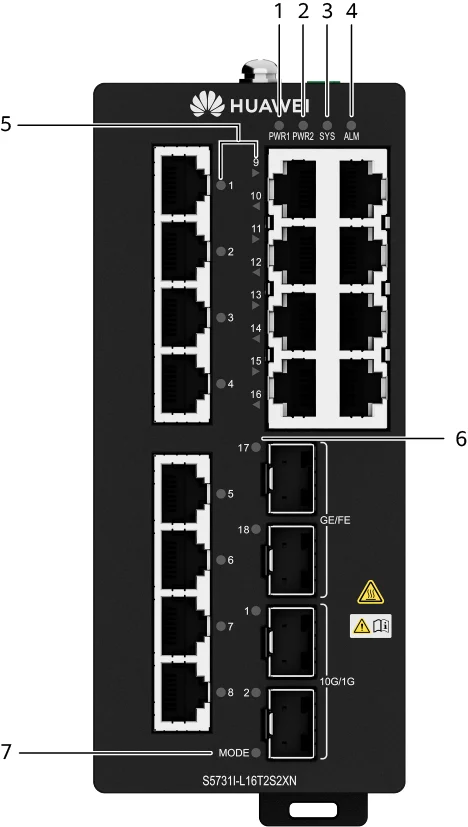

Индикаторы и кнопки
- не горитБлок питания 1 не подаёт питание либо работает ненормально.
- зелёный, горит ровноБлок питания 1 работает нормально.
- не горитБлок питания 2 не подаёт питание либо работает ненормально.
- зелёный, горит ровноБлок питания 2 работает нормально.
- не горитСистема не работает.
- зелёный, мигает быстроСистема запускается.
- зелёный, горит ровноПока система готовится к запуску, индикатор SYS горит зелёным ровно не дольше 30 секунд.
- зелёный, мигает медленноСистема работает нормально.
- красный, горит ровноЕсть неисправность системы либо сработала температурная авария.
- не горитСистема работает нормально.
Индикатор медного порта, по одному на порт
У индикаторов с 9 по 16 стрелка показывает положение порта: вниз это нижний порт, вверх верхний.
Значение индикаторов портов зависит от режима.
Индикатор оптического порта, по одному на порт
- зелёный, горит ровноУстройство работает в режиме удалённого модуля RU.
- не горитУстройство работает в режиме управления через веб.
- не горитПорт не подключён или выключен.
- зелёный, горит ровноНа порту есть соединение.
- зелёный, мигаетПорт передаёт или принимает данные.
Охлаждение и направление обдува
Устройство без вентиляторов, охлаждение пассивное.
Совместимые модули и кабели
Терминал обслуживания соединяют с консольным портом кабелем Ethernet, дальше устройство обслуживают на месте или удалённо.
Сетевые кабели различают по рабочей частоте и отношению сигнала к шуму. Самые распространённые это категории 5 (Cat 5), 5e (Cat 5e) и 6 (Cat 6): витая пара с разъёмами RJ45 и дальностью до 100 м. Существуют и категории 1, 2, 3, 4, 6a и 7. Чем больше номер категории, тем свежее стандарт, шире полоса пропускания и выше цена.
Сетевые кабели бывают с экраном и без него: экранированная витая пара (STP) и неэкранированная (UTP). Экран уменьшает излучение, мешает перехватить данные и гасит внешние электромагнитные помехи. В одной категории экранированный кабель даёт более высокую скорость, но обходится дороже и монтируется труднее. Кабель без экрана дешевле, легче и гибче, а на обычных сетях разницы почти нет, поэтому берут чаще именно его. Полный дуплекс на 10 Гбит/с вытягивает только экранированный кабель категории 7.
| Категория кабеля | Где применяется | Рабочая частота | Максимальная скорость | Дальность |
|---|---|---|---|---|
| Cat 5 | сети 100Base-T и 10Base-T | от 1 до 100 МГц | 100 Мбит/с | 100 м |
| Cat 5e | сети 1000Base-T | от 1 до 100 МГц | 1 000 Мбит/с | 100 м |
| Cat 6 | сети 1000Base-T | от 1 до 250 МГц | 1 000 Мбит/с | 100 м |
| Cat 6a | сети 10GBase-T | от 1 до 500 МГц | 10 Гбит/с | 100 м |
| Cat 7 | сети 10GBase-T | от 1 до 600 МГц | 10 Гбит/с | 100 м |
Кабели Ethernet делятся на прямые и перекрёстные.
- Прямой кабель: витые пары в разъёмах RJ45 на обоих концах обжаты в одном порядке. Прямым кабелем соединяют устройства разных типов, например компьютер и коммутатор.
- Перекрёстный кабель: витые пары в разъёмах RJ45 на концах обжаты в разном порядке. Перекрёстным кабелем соединяют устройства или интерфейсы одного типа, например два компьютера.
Перекрёстный и прямой кабели отличаются только порядком жил, данные они передают одинаково.
Коммутаторы Huawei серии S работают и с прямым, и с перекрёстным кабелем: порты сами подстраиваются под тип кабеля.
Ставьте экранированные кабели Ethernet, если устройство соответствует EN 50121-4 и работает в условиях этого стандарта.
Габариты, монтаж и условия эксплуатации
| Параметр | Значение |
|---|---|
| Габариты без упаковки В×Ш×Г, мм | Базовые габариты без выступающих частей: 150,0 × 66,0 × 133,0 мм. Наибольшие габариты, где глубина считается от портов до выступов сзади: 162,0 × 66,0 × 142,0 мм |
| Габариты с упаковкой В×Ш×Г, мм | 122,0 × 235,0 × 188,0 мм |
| Вес без упаковки, кг | 1,32 кг |
| Вес с упаковкой, кг | 1,7 кг |
| Шум при обычной температуре, звуковая мощность, дБ(А) | Бесшумный, без вентиляторов |
| Шум при обычной температуре, звуковое давление, дБ(А) | Бесшумный, без вентиляторов |
| Рабочая температура, °C | На высоте до 1 800 м с промышленными оптическими модулями: в герметичном шкафу от −40 до +65 °C, в шкафу с вентиляцией от 40 LFM от −40 до +70 °C, в шкафу с принудительным обдувом от 200 LFM от −40 до +75 °C. С оптическими модулями PEN: в герметичном шкафу от 0 до +50 °C, с вентиляцией от 0 до +55 °C, с принудительным обдувом от 0 до +60 °C |
| Допустимая скорость изменения температуры, °C | На высоте от 1800 до 5 000 м предельная рабочая температура падает на 1 °C с каждыми 220 м подъёма. |
| Температура хранения, °C | от −40 до +85 °C |
| Рабочая влажность | от 5 до 95%, без конденсата |
| Рабочая высота над уровнем моря, м | от 0 до 5 000 м |
| Высота хранения, м | от 0 до 5 000 м |
Технические характеристики
| Параметр | Значение |
|---|---|
| Высота корпуса, U | 3,65 U |
| Материал корпуса | Металл |
| Типовая мощность, Вт | 17,88 Вт |
| Типовое тепловыделение, БТЕ/ч | 61,01 БТЕ/ч |
| Максимальная мощность, Вт | 22,2 Вт при 60 В 19,8 Вт при 12 В |
| Максимальное тепловыделение, БТЕ/ч | 75.75 при 60 В 67.56 при 12 В |
| Мощность без нагрузки, Вт | 7,08 Вт |
| Наработка на отказ, лет | 96,228 |
| Наличие | > 0,99999 |
| Число слотов карт расширения | 0 |
| Число слотов питания | 0 |
| Число вентиляторных модулей | 0 |
| Резервирование питания | 1+1 |
| Тип питания | Внешний источник постоянного тока |
| Номинальное входное напряжение, В | Вход от 12 до 48 В постоянного тока |
| Диапазон входного напряжения, В | Вход от 9,6 до 60 В постоянного тока |
| Наибольший входной ток, А | 2,5 А |
| Флеш-память | Объём: 16 МБ |
| Порт управления ETH | Не поддерживается |
| USB | Не поддерживается |
| RTC | Не поддерживается |
| Вход RPS | Не поддерживается |
| Защита от импульсов по портам, кВ | Синфазная помеха: ±6 кВ |
| Защита от импульсов по питанию, кВ | Питание постоянным током: ±2 кВ синфазная и ±1 кВ дифференциальная |
| Степень защиты оболочки | IP40 |
| Тип вентиляторов | Нет |
| Охлаждение | Пассивное охлаждение |
| Направление обдува | - |
| PoE | Не поддерживается |
| Сертификация | Сертификация по ЭМС, безопасности и производству |
Совместимые комплектующие
- Парт-номер 02310QBJОптический SFP-модуль Huawei SFP-10G-BXU1SFP+, 10 Гбит/с, одномодовое, 1270 нмот 7 358 ₽
- Парт-номер 02310QDTОптический SFP-модуль Huawei SFP-10G-BXD1SFP+, 10 Гбит/с, одномодовое, 1330 нмот 7 358 ₽
- Парт-номер 02315204Оптический SFP-модуль Huawei eSFP-GE-SX-MM850SFP, 1 Гбит/с, многомодовое, 850 нмот 1 687 ₽В наличии: 25 шт.
- Парт-номер 02311KNQAOC-кабель Huawei QSFP-100G-AOC-10MQSFP28, 100 Гбит/с, 10 м, AOC-кабельПо запросу
- Парт-номер 02311VGNКабель стекирования Huawei SFP+STACK-CU1M51,5 м, кабель стекированияот 3 616 ₽В наличии: 25 шт.
